Le problème comporte des questions non calculatoires, pour lesquelles le candidat s'efforcera de répondre avec concision : quelques mots suffisent en général. Les parties I - , II - et III - sont largement indépendantes, mais il est recommandé d'aborder la partie I - en premier.

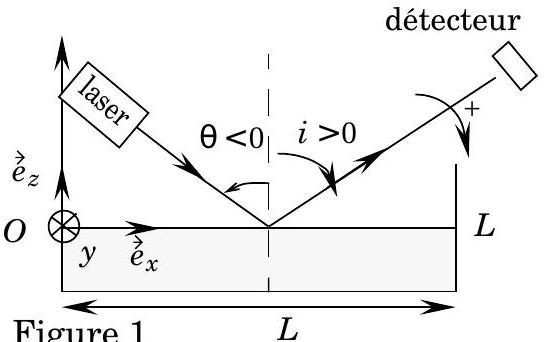

On éclaire avec un faisceau laser élargi de longueur d'onde λ_0 = 0, 638μ m toute la surface libre d'un liquide contenu dans un bac horizontal sous incidence θ < 0, avec − 90^∘ ≤ θ ≤ 0 (cf. figure 1). Les propriétés de la lumière récupérée loin de l'interface dans une direction d'angle i > 0, avec 0 ≤ i ≤ 90^∘, sont liées à la propagation d'ondes dans le liquide, engendrées spontanément par l'agi-
tation thermique. Ces ondes mettent en jeu des forces de tension superficielle qui font intervenir une constante A caractéristique du liquide appelée coefficient de tension superficielle : aucune connaissance sur la tension superficielle n'est nécessaire pour traiter le problème. Sauf en II.F, on néglige la viscosité. Pour toutes les applications numériques sauf celles de la question II.E.3, on supposera que le liquide est de l'eau de masse volumique μ = 10^3 kg ⋅ m^(− 3) et de coefficient de tension superficielle A = 7 ⋅ 10^(− 2) Pa ⋅ m. On donne en outre quelques constantes fondamentales : R = 8, 314 J ⋅ K^(− 1) ⋅ mol^(− 1); N_a = 6, 02 ⋅ 10^(23) mol^(− 1); k_B = 1, 38 ⋅ 10^(− 23) J ⋅ K^(− 1); c ≈ 3 ⋅ 10^8 m ⋅ s^(− 1). Le milieu ambiant est de l'air, dont on prend l'indice optique égal à 1 .
Partie I - Préliminaires : quelques ordres de grandeurs
I.A - À un instant donné, du fait de fluctuations thermiques, la surface libre possède de petites «aspérités» et on prend pour premier modèle une surface dont la cote prise par rapport à une origine z = 0 vaut:
h(x) = h_M cos(Kx) avec K = (2π)/Λ et Λ ≈ 4 ⋅ 10^(− 5) m.
Filière PC
Expliquer qualitativement pourquoi on peut alors récupérer de la lumière dans des directions i ≠ − θ.
I.B - On suppose que l'essentiel du mouvement dans le liquide est localisé sur une épaisseur de l'ordre de ∧ au voisinage de l'interface (hypothèse (H) ). D'autre part, on admet que les forces de tension superficielle exercées sur une interface d'aire S entre le fluide et l'air dérivent d'une énergie potentielle E_p = AS où la constante A est le coefficient de tension superficielle. En évaluant numériquement un rapport d'énergies, montrer que la pesanteur joue un rôle négligeable devant la tension superficielle.
Dans toute la suite, on néglige donc la pesanteur.
I.C - En réalité l'interface est en mouvement. Si on néglige la viscosité, la surface libre a pour cote :
h(x, t) = h_M cos(Ωt − Kx) avec K = (2π)/Λ et Λ ≈ 4 ⋅ 10^(− 5) m.
La relation de dispersion de ces ondes s'écrit :
Ω^2 = A^α μ^β K^γ avec K = (2π)/Λ.
Déterminer les constantes α, β et γ par analyse dimensionnelle. Calculer la pulsation Ω et la période T pour ∧ ≈ 4 ⋅ 10^(− 5) m.
I.D - La cuve est limitée au domaine 0 ≤ x ≤ L et 0 ≤ y ≤ L avec L = 1 cm par des parois verticales rigides. Plutôt que l'onde proposée en I.C) on considère pour toute la suite du problème une onde décrite par le profil h(x, t) = h_M sin(Ωt)cos(Kx) associée à un potentiel des vitesses φ(M, t) et un champ des vitesses v⃗(M, t) tels que :
où f(z) est une fonction de z, sans dimension, de l'ordre de 1 dans le domaine − ∧ < z < 0 et négligeable pour z < − ∧. On admet que la relation de dispersion est inchangée.
I.D.1) Quelles sont les conditions aux limites imposées par les bords du récipient? En déduire les valeurs convenables de K en fonction de L et d'un entier m.
I.D.2) Représenter sur une même figure l'allure de la surface libre aux instants t = T/4 et t = 3T/4 pour m = 1. Même question pour m = 2. Indiquer une des propriétés qui distinguent ces ondes de celles de la question I.C).
I.D.3) Exprimer l'ordre de grandeur littéral de l'énergie cinétique E_c du liquide en fonction de μ, h_M, L, Λ et Ω. Des considérations de physique statistique qui dépassent le cadre de ce problème montrent que E_c est de l'ordre de l'énergie cinétique d'un atome de gaz parfait monoatomique en équilibre à la température T. En déduire la valeur numérique de h_M pour la température ambiante.
I.D.4) Rappeler l'ordre de grandeur du libre parcours moyen |* dans un liquide. La valeur très faible de h_M/|^∗ pourrait susciter quelques inquiétudes quant à la validité du modèle du fluide continu, mais l'expérience conforte ce modèle, montrant ainsi que le rapport h_M/|^∗ est hors-jeu. À quelle autre grandeur proposez-vous de comparer | * pour valider le modèle du fluide continu?
Partie II - Étude expérimentale des ondes de surface
L'étude de la lumière diffusée par une interface liquide-air permet de mesurer le coefficient de tension superficielle et la viscosité du liquide.
Pour rendre compte de la diffusion de la lumière par la surface libre du liquide, on adopte le modèle suivant :
La surface est assimilée à un réseau par réflexion, dont les traits infiniment fins selon u_x^(→−) et de longueur L = 1 cm selon u_y^(→−) sont centrés sur les points A_n de coordonnées :
x_n = (nΛ)/2; y_n = 0; z_n(t) = (− 1)^n h_M sin(Ωt) avec n entier.
Les traits sont éclairés par une onde plane d'éclairement E_0, de longueur d'onde λ_0 = 0, 638μ m de pulsation ω_0, et de vecteur d'onde
k_0^(→−) = − k_0 sinθu_x^(→−) − k_0 cosθu_z^(→−).
On récupère la lumière diffractée à l'infini dans la direction d'angle i à l'aide d'un photodétecteur.
On fixe une phase de référence φ_0 au niveau du détecteur pour l'onde de référence qui serait diffractée par un trait fictif, confondu avec l'axe Oy.
Le n-ième trait diffracte une onde dont l'amplitude complexe sur le détecteur est de la forme : a_–_n(t) = α√(E_0)exp(jω_0 t − jφ_0 − jkδ_n) où α ≈ 0, 1 est un nombre
sans dimension, k le nombre d'onde et δ_n est la différence de marche entre l'onde ( n ) et l'onde de référence définie plus haut.
II.A - Interpréter la position des traits en liaison avec la question I.D.2). Évaluer le nombre N de traits du réseau pour L = 1 cm et Λ = 4 ⋅ 10^(− 5) m. Comparer avec les réseaux usuels utilisés en travaux pratiques. On supposera N pair dans la suite.
II.B - On suppose tout d'abord que h_M = 0. Dans ces conditions la lumière diffractée a même pulsation ω_0 que l'onde incidente et donc k = k_0 = 2π/λ_0.
II.B.1) Établir l'expression de δ = δ_n − δ_(n − 1) en fonction de Λ, i et θ.
II.B.2) Dans la suite, le détecteur est placé dans une direction d'observation i∗, choisie de telle sorte que :
sini^∗ + sinθ = − (λ_0)/Λ.
Combien vaudraient alors δ et l'éclairement reçu par le détecteur si on avait réellement h_M = 0 ?
II.B.3) Déterminer l'écart angulaire δi∗ = i∗ − |θ| = i∗ + θ, supposé petit, entre l'onde réfléchie dans la direction i = − θ et l'onde diffractée dans la direction i∗, en fonction de θ, λ_0 et Λ. Le détecteur a une ouverture angulaire égale à 5^∘. Comment faut-il choisir θ pour ne récupérer que la lumière diffractée ?
II.C - On suppose désormais que h_M ≠ 0 et on admet qu'on peut prendre k = k_0 = 2π/λ_0 pour le vecteur d'onde de la lumière diffractée avec une très bonne approximation.
II.C.1) Faire apparaître la différence de marche δ_(2p)(t) des traits d'indice pair sur une figure. On pose k⃗ = k_0 cosi∗_(u_z) + k_0 sini∗_(u_x). Montrer que:
k_0 δ_(2p)(t) = (k_0^(→−) − k⃗) ⋅ OA^(→−)_(2p)
Expliciter δ_(2p)(t) en fonction de p, λ_0, θ, h_M, Ω, t en tenant compte du fait que cosi∗ ≈ cosθ et sini∗ + sinθ = − λ_0/Λ.En déduire l'amplitude complexe instantanée totale diffractée par les traits d'indices pairs, notée a_–_(pair)(i∗, t), en fonction de L, Λ, E_0, α, θ, h_M, Ω, k_0, ω_0, φ_0 et t.
II.C.2) Évaluer de même l'amplitude complexe instantanée totale diffractée par les traits d'indices impairs, notée a_–_(impair)(i∗, t).
II.C.3) En déduire que l'amplitude complexe instantanée totale diffractée dans la direction i∗ vaut :
où on rappelle que l'angle i∗ est déterminé par le choix de ∧ (cf. II.B.2).
II.C.4) Sachant que h_M/λ_0 ≈ 10^(− 6), donner l'expression de a_–(i∗, t) à l'ordre un en h_M/λ_0. Montrer que a_–(i∗, t) est la somme de deux ondes sinusoïdales et déterminer leurs pulsations en fonction de ω et Ω. Quelle erreur relative sur k a-t-on commise en prenant k = k_0 = 2π/λ_0 pour ces deux ondes?
II.C.5) Comment évolue l'amplitude de l'onde diffractée lorsque |θ| augmente. Montrer qu'il faut trouver un compromis sur la valeur de θ du fait de la conclusion de la question II.B.3).
II.D - Le photodétecteur utilisé délivre une tension V(t) = γ⟨a^2(i∗, t)⟩ proportionnelle à la valeur moyenne du carré de l'amplitude réelle instantanée a(t), la moyenne étant calculée sur une durée de l'ordre de dix nanosecondes. D'autre part, comme l'éclairement diffracté est trop faible pour être détecté directement, on lui superpose une onde plane de référence se propageant dans la direction i∗, engendrée à partir du laser-source par un dispositif qui ne sera pas étudié et d'amplitude complexe sur le détecteur :
a_–_(ref)(t) = √(E_(ref))exp(jω_0 t + jπ/2 − jφ_0)
II.D.1) Montrer que la tension obtenue est, au premier ordre en (h_M)/(λ_0), de la forme :
V(t) ≈ a + b(h_M)/(λ_0)sin(Ωt)
où a et b sont deux constantes, dont on ne demande pas d'expliciter les expressions.
II.D.2) Proposer un circuit électrique passif simple permettant de récupérer à partir de V(t) une tension u(t) proportionnelle à h_M sin(Ωt) en précisant la valeur numérique des composants choisis pour Ω ≈ 10^5 rad ⋅ s^(− 1).
II.D.3) Indiquer brièvement pourquoi l'utilisation d'une onde de référence rend détectable le signal qui ne l'était pas sans elle.
II.D.4) En réalité on atténue l'onde de référence ; interpréter sommairement. Pour cela, on interpose un polariseur sur le trajet du faisceau de référence ; interpréter sommairement, sachant que le laser émet une onde polarisée rectilignement.
II.E - En réalité tous les modes possibles associés aux valeurs de K (ou de Λ ) possibles coexistent: la surface du liquide présente des «aspérités» correspondant à la superposition de tous ces modes. L'expérience permet d'accéder à la relation de dis-
Figure 2

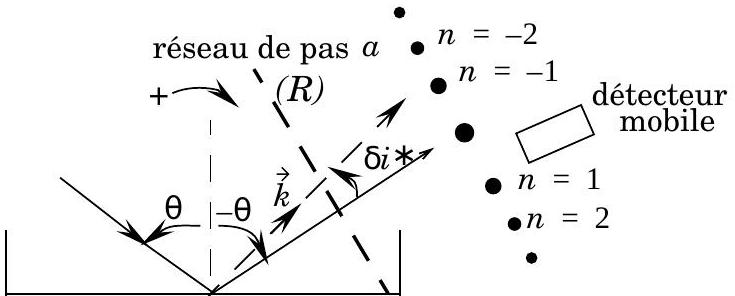

persion Ω(K) : pour cela un fréquencemètre mesure la fréquence F de u(t); par ailleurs il faut faire varier K et le mesurer. Pour cela on envisage le montage de la figure 2 : on place un réseau plan (R), de pas a connu, orthogonalement à la direction i = − θ; l'onde de référence qui arrive sur ce réseau sous incidence normale donne naissance à des taches de diffraction d'ordre n dans des directions i_n.
II.E.1) En utilisant sans démonstration la formule des réseaux plans par transmission, exprimer l'angle δi_n = i_n + θ = i_n − |θ|, supposé faible, en fonction de n, λ_0 et a.
II.E.2) On place le détecteur successivement dans les directions i_n. On admet que ce réseau est sans effet sur la lumière diffractée par la surface du liquide, ce qui revient pour cette lumière à supposer que le réseau travaille dans l'ordre zéro. En exploitant l'expression de δi∗ établie en II.B.3), montrer qu'on fait prendre ainsi à ∧ une séquence de valeurs connues qu'on déterminera en fonction de n, θ et a.

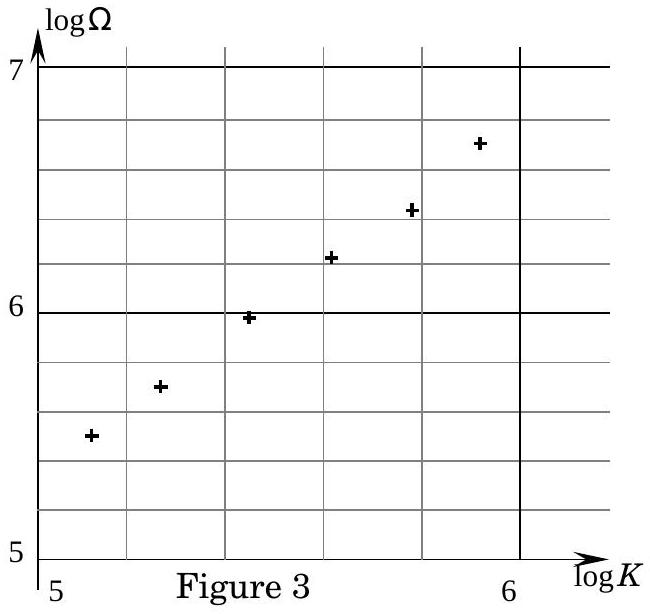

II.E.3) Le graphe de la figure 3 donne logΩ en fonction de logK avec Ω en rad ⋅ s^(− 1) et K en m^(− 1) pour une expérience où le liquide est de l'éthanol de masse volumique μ = 0, 79 ⋅ 10^3 kg ⋅ m^(− 3). Vérifier la compatibilité des résultats avec la relation de dispersion établie en I.C) et déterminer la valeur numérique de A.

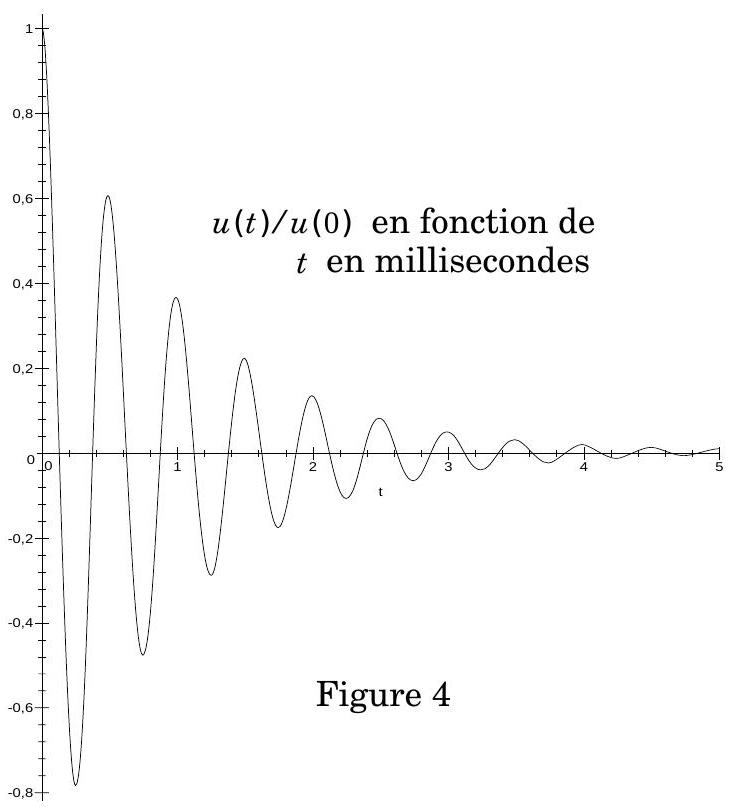

II.F - La figure 4 où l'unité de temps est la milliseconde donne le graphe de u(t)/u(0) pour une expérience où le liquide est de l'eau. Qu'observe-t-on qui n'est pas prévu par le modèle adopté jusqu'ici? Montrer qu'on peut en rendre compte sommairement en évaluant une durée caractéristique de la diffusion de quantité de mouvement en fonction de ∧ et de la viscosité cinématique ν de l'eau. Déduire du graphe un ordre de grandeur de ν.
Partie III - Étude théorique des ondes de surface
On décrit le mouvement de l'interface par sa cote h(x, t) et le mouvement du liquide par le champ des vitesses v⃗(M, t) tels que:
Le champ de pression est uniforme égal à p_0 dans l'air; il est de la forme p(x, z, t) dans le liquide. Le récipient est suffisamment profond pour qu'on puisse le supposer infini, de telle sorte que le liquide occupe au repos le demiespace z ≤ 0. Les champs h(x, t), φ(x, z, t) et leurs dérivées partielles sont traités comme des infiniment petits de même ordre et on se limite à l'ordre 1 en ces infiniment petits.
III.A - On suppose l'écoulement incompressible.
III.A.1) Déterminer l'équation aux dérivées partielles dont est solution φ.
III.A.2) En déduire que f(z) est solution d'une équation différentielle homogène du deuxième ordre à coefficients constants. Déterminer f(z) à une constante multiplicative près.
III.A.3) Justifier l'hypothèse ( H ) de la question I.B).
III.B -
III.B.1) Justifier brièvement la condition aux limites à la surface libre de cote h(x, t) :
(∂φ)/(∂z) = (∂h)/(∂t)
III.B.2) En admettant qu'on peut évaluer ∂φ/∂z en z = 0 au lieu de z = h(x, t), en déduire l'expression de f(z) en fonction de K et z.
III.C - Les forces de tension superficielles ne s'exercent qu'à la surface du liquide. En utilisant l'équation d'Euler au sein du liquide et en négligeant la pesanteur (cf. I.B), montrer que la fonction
p + μ(∂φ)/(∂t) = C(t)
ne dépend pas du point M. Dans toute la suite, on admet que C(t) = p_0.

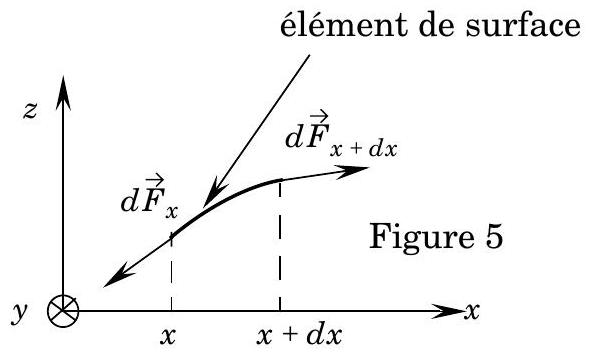

III.D - Soit un élément de l'interface liquide-air compris entre x et x + dx de largeur ds ≈ dx dans le plan xOz et de profondeur dy selon u_y. On admet qu'outre les forces de pression, cet élément subit des forces de tension superficielle :
où A est le coefficient de tension superficielle supposé constant et t⃗ la tangente orientée au profil z = h(x, t) (cf. figure 5). On limite les calculs à l'ordre un en dx et à l'ordre un en h_M/ ∧.
III.D.1) Établir l'expression de p − p_0 à l'interface en fonction de A et ∂^2 h/∂x^2.
III.D.2) En admettant qu'on peut écrire la relation de la question précédente en z = 0 au lieu de z = h(x, t), en déduire la relation de dispersion, liant K, Ω, μ et A. Vérifier la cohérence avec les résultats de I.C) et II.E.3).
FIN
