CCINP Physique Chimie PSI 2018Sujet, corrigé et rapport du jury

Pas encore noté

Téléchargements

Présentation du sujet

Difficulté moyenne
Motorisation et ressource énergétique : véhicule thermique, traction ferroviaire et véhicule électrique
Afficher ou masquer la section

Le sujet étudie des solutions thermiques et électriques de transport en trois parties indépendantes. La première porte sur le moteur thermique EB2 et les carburants, la deuxième sur les ondes mécaniques dans la caténaire ferroviaire, la troisième sur la pile à hydrogène et l'onduleur d'un véhicule électrique.

  1. 1Partie I : véhicule automobile thermiquepremière annéeComparer des carburants puis étudier le cycle thermodynamique du moteur PSA EB2 et l'approvisionnement en essence.
  2. 2Partie II : traction ferroviaireÉtudier la propagation d'ondes mécaniques dans la caténaire d'un système caténaire-pantographe.
  3. 3Partie III : véhicule électrique et pile à hydrogèneseconde annéeÉtudier le fonctionnement électrochimique de la pile à hydrogène puis l'onduleur assurant la conversion continu-alternatif.

Difficulté moyenne. Le rapport indique une épreuve sélective et discriminante avec une moyenne un peu en retrait, mais toutes les parties ont pu être abordées par la grande majorité des candidats sans blocage total.

L'épreuve en chiffres

Moyenne 10,23 / 20 · 5 249 présents
Afficher ou masquer la section
Moyenne
10,23/ 20
Présents
5 249

Source : document officiel du concours. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

6 erreurs relevées
Combustion du mélange traitée séparément · Cylindrée mal calculée · Confusion enthalpie et énergie interne
Afficher ou masquer la section

Le texte, relativement court, comporte trois parties indépendantes de difficultés graduées et la grande majorité des candidats a pu composer avec des succès différents pendant les quatre heures d'épreuve. Le ratio moyenne sur écart type est supérieur à 2,5, ce qui rend l'épreuve sélective et discriminante, et la moyenne est un peu en retrait par rapport à l'année précédente.

Les erreurs les plus sanctionnées

  1. 1
    Combustion du mélange traitée séparémentQ1

    L'erreur classique consistait à écrire les équations de combustion séparées pour le propane et le butane alors que l'énoncé demande de traiter le mélange.

  2. 2
    Cylindrée mal calculéeQ5

    Les candidats ont souvent considéré que la cylindrée correspondait à 3 fois V2 au lieu de 3 fois (V2 moins V1).

  3. 3
    Confusion enthalpie et énergie interneQ8, Q9

    Beaucoup de confusions entre l'enthalpie et l'énergie interne, entre bilan énergétique pour un système fermé et bilan enthalpique pour un système ouvert.

    « Beaucoup de confusions entre l'enthalpie et l'énergie interne »
  4. 4
    Confusion masse volumique et masse linéiqueQ16

    L'évaluation numérique de la célérité de l'onde mécanique dans la caténaire est souvent erronée à cause d'une confusion entre masse volumique et masse linéique.

    « Cette erreur relève de la confusion entre la masse volumique et la masse linéique »
  5. 5
    Calcul de variance et relations hors programmeQ22

    Le calcul de variance pose des difficultés et les relations de Gibbs, hors programme, sont souvent mal utilisées.

    « Le calcul de variance pose clairement des difficultés aux candidats »
  6. 6
    Notions hors programme encore enseignées

    Le théorème de Millman, la relation de Gibbs et la loi de Le Chatelier ne sont plus au programme depuis 2013 ; continuer à les enseigner pénalise les candidats.

    « le théorème de Millman, la relation de Gibbs et la loi de Le Chatelier ne sont plus au programme depuis 2013 »

Ce qui a été bien réussi

  • Les questions 1, 2 et 3 sur la combustion des carburants et la loi de Hess ont été bien traitées.
  • La loi de Laplace est bien maîtrisée par les candidats (Q7).
  • Les candidats ont bien évalué le nombre de Reynolds pour la question 14.
  • Les questions 18, 19, 24, 25, 27 à 30 et 32 sur la pile à hydrogène et l'onduleur ont été bien traitées par la grande majorité des copies.

Conseils du jury

  • Bien revoir le programme de première année des classes préparatoires, source de nombreux soucis en partie I.
  • Mieux se préparer aux questions ouvertes de résolution de problème, qui font encore peur aux candidats.
  • Argumenter systématiquement les résultats plutôt que de les donner sans justification.
  • Soigner la qualité des schémas, parfois trop brouillons malgré une présentation générale satisfaisante.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section

ÉPREUVE SPÉCIFIQUE - FILIÈRE PSI

PHYSIQUE - CHIMIE

Mercredi 2 mai : 8 h-12 h
N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

Les calculatrices sont autorisées

Le sujet est composé de 3 parties, toutes indépendantes.
Les poids des différentes parties sont approximativement de 45%, 10% et 45%.
Un document et des données sont disponibles en fin de sujet.

MOTORISATION ET RESSOURCE ÉNERGÉTIQUE

La croissance de la demande énergétique pose des questions essentielles pour la sauvegarde de nos modes de vie et pour le développement durable de la planète. L'approvisionnement énergétique doit satisfaire, en temps réel et de la façon la plus écologique possible, une demande variable dans le temps et dans l'espace.
Ce problème s'intéresse au domaine du transport. Il a pour but d'étudier des solutions thermiques et électriques tant au niveau de la motorisation que de l'approvisionnement en énergie.

Partie I - Véhicule automobile thermique

Étude comparative des différents carburants

Les principaux combustibles automobiles sont :
  • l'essence SP98 dont l'octane C_8 H_(18) est le principal constituant ;
  • le GPL (Gaz de Pétrole Liquéfié) constitué en proportion molaire d'environ 50% de propane C_3 H_8 et 50% de butane C_4 H_(10). Une mole de GPL se compose ainsi de 0,5 mole de propane et de 0,5 mole de butane ;
  • le GNV (Gaz Naturel pour Véhicules) essentiellement constitué de méthane CH_4.
Q1. Écrire les réactions de combustion d'une mole de ces hydrocarbures par le dioxygène de l'air qui aboutit à la formation de vapeur d'eau et de dioxyde de carbone.
Q2. Évaluer pour la combustion du méthane l'enthalpie de réaction Δ_r H_1^∘ à 298 K . Commenter son signe.
Q3. Pour les combustions respectives d'une mole de GPL et d'une mole d'essence SP98, on a Δ_r H_2^∘ = − 2351 kJ.mol^(− 1) et Δ_r H_3^∘ = − 5068 kJ.mol^(− 1). En déduire pour chacun de ces trois combustibles, l'énergie libérée par mole de CO_2 formée.
Q4. Le «bonus écologique», allègement de taxe accordé pour le GPL, est-il de nature à contribuer à limiter les émissions de CO_2 ?

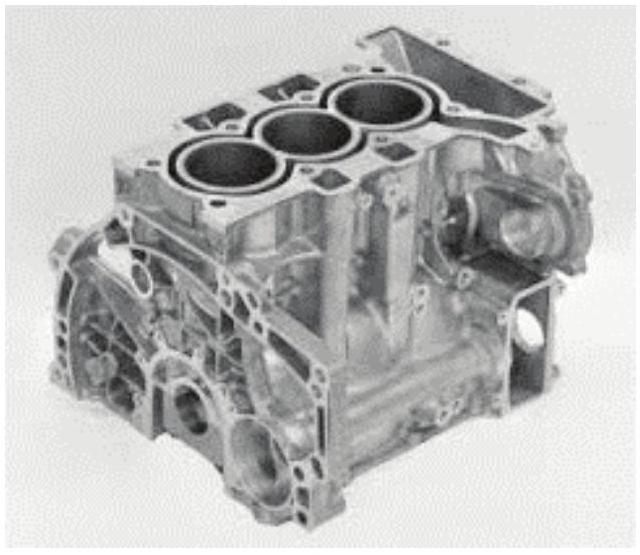

Figure 1 - Moteur PSA EB2
Ce moteur (figure 1), connu sous sa dénomination commerciale 1,2 Puretech, équipe en particulier les Peugeot 108, 208 et 2008, les Citroën C1, C3, C4 Cactus ainsi que la DS3.
Compte tenu de la faible proportion d'essence dans le mélange air-essence, celui-ci sera assimilé uniquement à l'air qu'il contient, lui-même considéré comme un gaz parfait diatomique.
Q5. Déterminer, à l'aide de la cylindrée et du rapport volumétrique de compression, les valeurs numériques exprimées en cm^3 des volumes V_1 et V_2 correspondant respectivement au point mort haut et au point mort bas.
Q6. Tracer dans un diagramme de Watt (pression en ordonnées, volume d'un des trois cylindres en abscisses) l'allure du cycle idéalisé, appelé cycle de Beau de Rochas et décrit dans le document. On veillera à faire figurer les points A, B, C, D et E .
Le cycle réel est un peu différent du cycle idéalisé. Expliquer, par une argumentation phrasée de moins de 50 mots, en quoi le cycle réel diffère du cycle idéal.
Dans la suite du problème, le modèle adopté est celui du cycle idéal décrit à pleine puissance par le moteur EB2 et synthétisé dans le tableau 1.
Point A B C D E
P ( bar ) 1 1 P _C P _D 4
V (cm^3) 40 440 40 40 440
T (K) 300 300 T_C 2820 1193
Tableau 1 - Cycle thermique du moteur EB2
Q7. Déterminer les valeurs manquantes: P_C, P_D, T_C.
Q8. Déterminer la valeur numérique du travail W_(BC) reçu par le gaz au cours de la compression BC .
Q9. Déterminer le transfert thermique Q_(CD) reçu par le gaz au cours de l'explosion CD .
Q10. On donne : |W_(DE)| = 596 J et |Q_(EB)| = 328 J. Déterminer la valeur numérique du rendement R_(dt) du cycle*.
  • On remarquera qu'il s'agit d'un rendement purement thermodynamique pour un cycle idéal. Il ne tient pas compte des considérations mécaniques. En pratique, le rendement global est moins bon et dépend fortement du point de fonctionnement (couple-vitesse) considéré. Ce résultat permet néanmoins de comparer des cycles et de poser des limites.
Q11. Reconstruire l'expression du rendement d'un cycle de Carnot dont les températures extrémales sont: T_(fr) pour la source froide et T_(ch) pour la source chaude. Comparer le rendement R_(dt) trouvé précédemment avec celui d'un cycle de Carnot pour lequel T_(fr) = 300 K et T_(ch) = 2820 K. Conclure.
Q12. Ce cycle est-il compatible avec la puissance maximale de 82 ch à 5750tr/min annoncée par le constructeur. On remarquera qu'il faut deux tours de vilebrequin pour effectuer un cycle thermodynamique.
Q13. On supposera que ce cycle correspond aussi à celui décrit par une Peugeot 108 lors d'une utilisation autoroutière effectuée à la vitesse stabilisée de 130 km/h, le moteur tournant alors au régime de 3600tr/min.
Évaluer dans ces conditions d'utilisation la consommation d'essence exprimée en L/100 km, ainsi que le rejet de CO_2 exprimé en g/km. Commenter.

Approvisionnement en carburant

L'essence est stockée dans un réservoir dont la contenance est d'environ 40 litres à la pression atmosphérique P_(atm). Une pompe à essence assure un écoulement permanent de l'essence dans des durites de 6 mm de diamètre. La pression en sortie de pompe vaut: P = P_(atm) + ΔP, avec ΔP = 3 bars. Le débit volumique est de l'ordre de 100 L.h^(− 1). Ces durites alimentent en permanence les injecteurs qui assurent le besoin en carburant du véhicule. Le surplus, non injecté dans les cylindres, retourne dans le réservoir.
Q14. L'écoulement dans les durites est-il laminaire ou non ? Le profil de vitesse du fluide, à travers une section droite de durite, est-il uniforme ou parabolique ?
Q15. Évaluer, en justifiant au mieux votre modèle, la puissance de la pompe à essence.

Partie II - Traction ferroviaire

Les motrices électriques circulent sur des voies parfaitement définies par les rails. L'approvisionnement en énergie électrique peut être satisfait, à la demande, au moyen d'un dispositif du type caténaire-pantographe. Les pantographes, doublés d'archets en carbone, assurent la jonction électrique entre la motrice et la caténaire (figure 2).

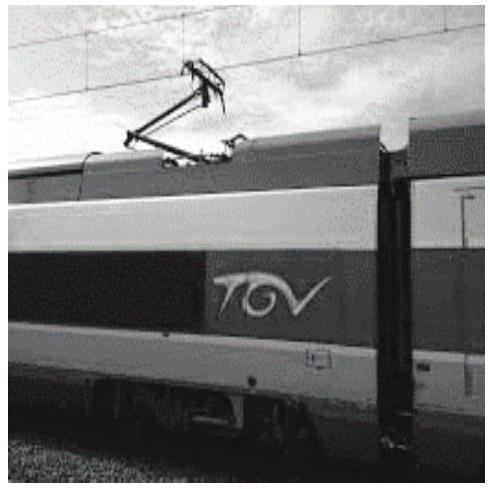

Figure 2 - Dispositif caténaire-pantographe
La caténaire est constituée d'un câble de cuivre pur, tendu et soutenu par un câble porteur (figure 3).

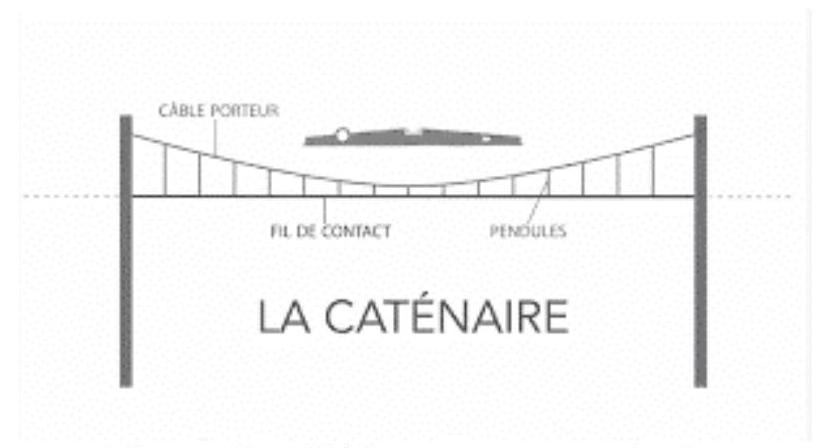

Figure 3 - Câble porteur et caténaire
Ce dispositif fonctionne correctement si le contact électrique caténaire-pantographe n'est pas rompu par les ondes mécaniques (figure 4) que le pantographe génère sur la caténaire.
Figure 4 - Ondes mécaniques sur la caténaire
Q16. Quelle doit être la tension mécanique minimale de la caténaire pour assurer un bon captage du courant à la vitesse de 500 km/h.
On s'attachera à décrire, dans un premier temps, par une argumentation phrasée de moins de 50 mots, le phénomène physique mis en jeu. Les mots clés seront soulignés. Une réponse quantitative est attendue dans un second temps. Elle s'appuiera sur les résultats obtenus en cours dont les démonstrations ne sont pas demandées ici.
Q17. Pourquoi les TGV sont-ils contraints de réduire leur vitesse lors de fortes canicules ? Une réponse qualitative de moins de 30 mots est attendue. Les mots clés seront soulignés.

Partie III - Véhicule électrique et pile à hydrogène

La voiture électrique alimentée au moyen d'une pile à hydrogène est une alternative au véhicule thermique. Elle devrait pouvoir limiter les rejets de CO_2 sans compromettre l'autonomie.

Conception d'une pile à hydrogène au laboratoire

On peut facilement réaliser au laboratoire une pile à combustible décrite par l'écriture conventionnelle: Pt/H_(2(g))/H^+_((aq))//O_(2(g))/H_2 O/Pt. Cette pile possède deux électrodes de platine. Un pont salin contenant de l'acide sulfurique ( 2H^+; SO_4^(2 −) ) relie les compartiments anodique et cathodique. Le dihydrogène et le dioxygène sont les réactifs.
Q18. Faire un schéma de cette pile à hydrogène, sur lequel vous indiquerez la polarité à l'aide des symboles + et - ainsi que le type d'électrodes, anode et cathode.
Q19. Écrire également les deux demi-équations qui se produisent à chacune des électrodes, ainsi que l'équation bilan de fonctionnement de la pile.

Utilisation par un véhicule électrique

Dans le cadre de cette utilisation, le dihydrogène arrive en continu sous une pression de 1 bar. L'oxygène provient de l'air à pression ambiante de 1 bar. La température de fonctionnement de la pile est de 70^∘C.
La pile globale est un ensemble de piles élémentaires montées en série qui doit pouvoir délivrer une tension de 150 V et dont la puissance maximale est de 60 kW .
Q20. En négligeant les chutes de tension anodique, cathodique ainsi que celle liée à la résistance interne de la pile, combien de piles doivent être montées en série ? Quel est le débit molaire maximum en H_2 ?
Q21. Quelle doit être la taille du réservoir de stockage en dihydrogène, à température ambiante ( ≈ 300 K ), pour pouvoir effectuer en autonomie un parcours nécessitant une demande énergétique correspondant à une puissance moyenne 30 kW pendant 6 heures. Le réservoir de stockage est pressurisé à 350 bars et muni d'un détenteur pour une sortie à 1 bar. Commenter.

Production industrielle du dihydrogène

Le dihydrogène est généralement produit par vaporeformage du gaz naturel. La réaction chimique principale est catalysée par le nickel (Ni). Son équation bilan notée (a), est la suivante :
CH_(4(g)) + H_2 O_((g)) = CO_((g)) + 3H_(2(g)).
À l'entrée du réacteur, le mélange gazeux contient uniquement du méthane et de l'eau. Le méthane est la substance économiquement coûteuse de cette synthèse.
Q22. Évaluer la variance de ce système. Sur quel(s) paramètre(s) peut-on jouer pour optimiser cette synthèse ?
La figure 5 donne graphiquement l'évolution de la constante d'équilibre K^∘_((a)) de la réaction (a) en fonction de la température.

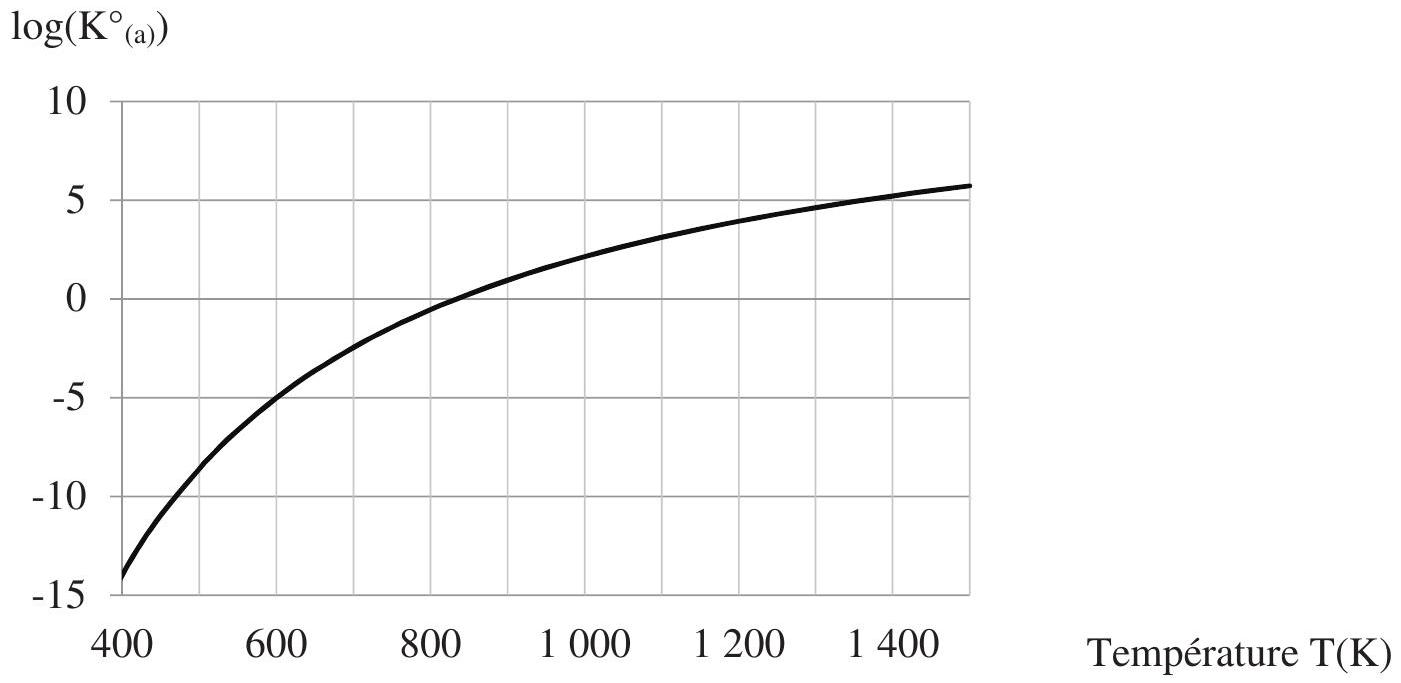

Figure 5 - Évolution de K^∘_((a)) avec la température
Q23. Discuter des effets d'une augmentation de la température et de la pression sur la position de l'équilibre chimique, puis justifier les conditions opératoires ( 1000^∘C et 25 bars) de cette synthèse. L'ajout de nickel permet-il d'améliorer le rendement?

Conversion de puissance et alimentation d'un véhicule électrique

Les véhicules électriques sont généralement motorisés par des machines synchrones autopilotées. Dans cette sous-partie, on ne s'intéresse qu'à l'alimentation électrique d'une phase de la machine par l'intermédiaire d'un onduleur de tension.
Un calculateur, qui a pour entrées le couple demandé, le courant de phase, la vitesse et la position du rotor, élabore la tension de consigne v_(cons)(t) à appliquer à chaque phase.
Dans la partie commande-contrôle de la machine on utilise la tension réduite v_(réd)(t) = K.v_(cons)(t) où K ∈ ]0; 1[ est une constante.
L'onduleur de tension (figure 6) à Modulation de Largeur d'Impulsion, qui alimente une phase de la machine, possède quatre interrupteurs électroniques. Il est relié en entrée à la source de tension continue E (batterie).
Une électronique de commutation découpe cette tension E à haute fréquence ( f_(déc) = 10kHz ) pour générer la tension v_(déc)(t). Sa valeur moyenne sur un faible intervalle de temps (quelques périodes de découpage) correspond à la tension de consigne v_(cons)(t) qui évolue lentement au cours du temps (à une fréquence bien inférieure à la fréquence de découpage : f_(déc) = 1/(T_(déc)) ).

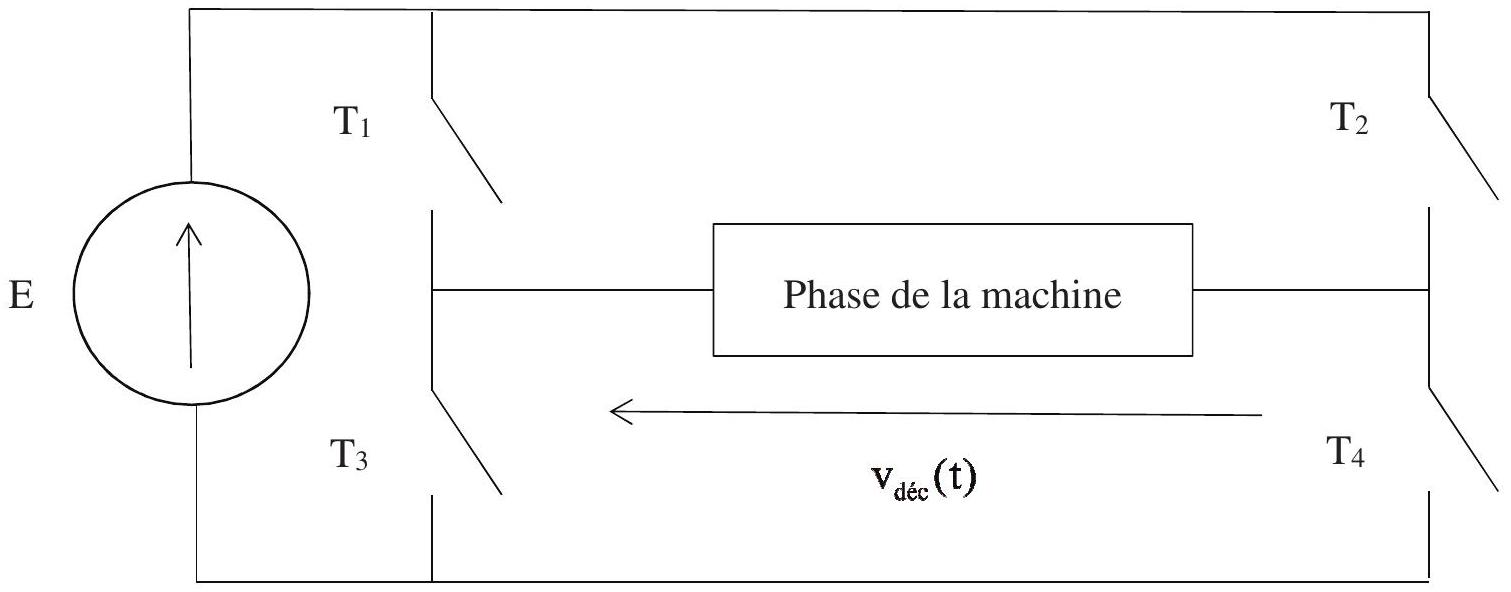

Figure 6 - Onduleur de tension
Pour obtenir la loi de commande des interrupteurs de l'onduleur, on compare (figure 7) la tension réduite, v_(réd)(t), à un signal triangulaire symétrique, noté Δ(t), de fréquence de découpage f_(déc), dont l'amplitude varie entre -1 V et +1 V :
  • lorsque V_(réd)(t) > Δ(t), les interrupteurs T_1 et T_4 sont fermés et les interrupteurs T_2 et T_3 sont ouverts ;
  • lorsque v_(réd)(t) < Δ(t), les interrupteurs T_2 et T_3 sont fermés et les interrupteurs T_1 et T_4 sont ouverts.

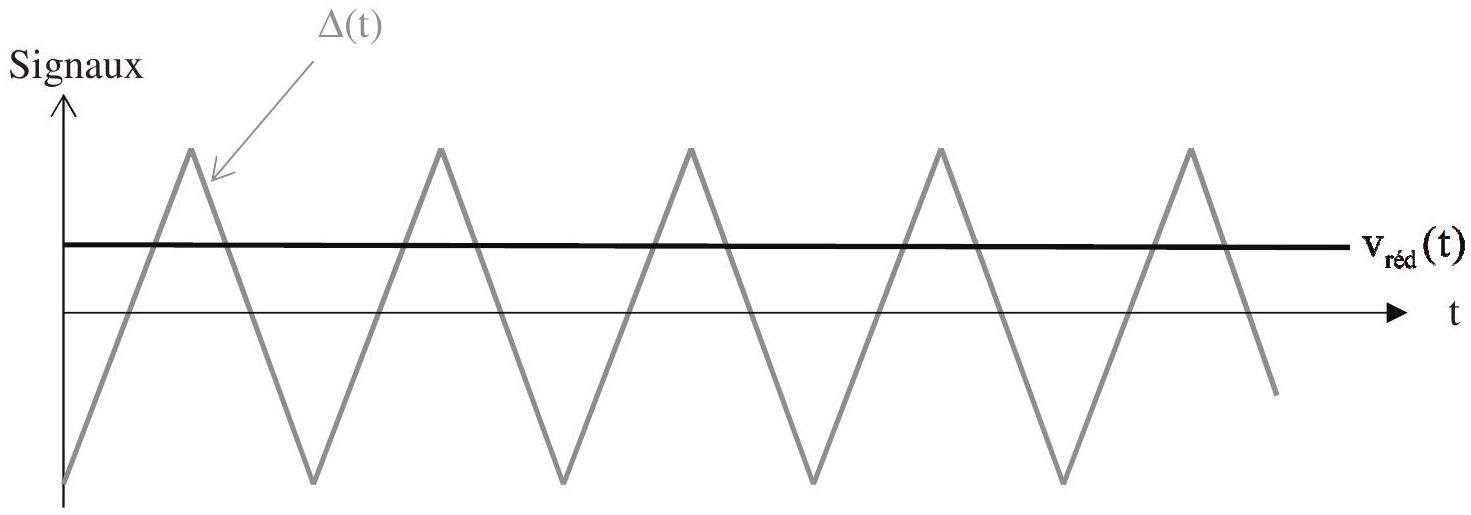

Figure 7 - Signaux pour l'élaboration du signal v_(déc)(t)
Q24. Pourquoi ne voit-on pas évoluer la tension v_(réd)(t) sur le chronogramme précédent ?
Q25. Dessiner, sur quelques périodes de découpage, l'allure de la tension v_(déc)(t) pour une tension réduite v_(réd)(t) ≈ 0, 5 V.
Q26. Quelle valeur faut-il donner au coefficient K, tel que v_(réd)(t) = K.v_(cons)(t), pour que la valeur moyenne de v_(déc)(t), sur l'intervalle [t_0; t_0 + T_(déc)], corresponde à la tension de consigne V_(cons)(t_0) ?

Génération du signal Δ(t)

La génération de la tension Δ(t) se fait au moyen du système bouclé (figure 8) qui se compose d'un comparateur à hystérésis et d'un intégrateur.
R1, R2, R3 sont les résistances des trois conducteurs ohmiques respectifs et C est la capacité du condensateur.

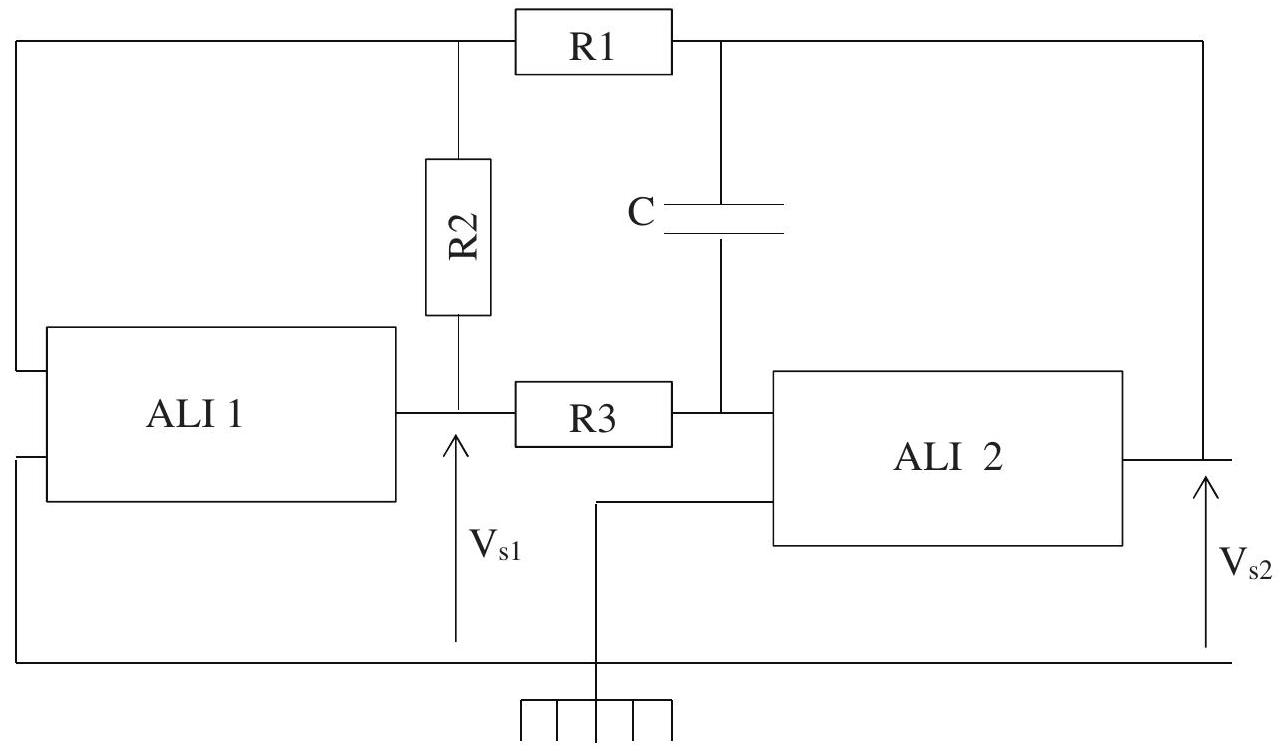

Figure 8 - Générateur de tension triangulaire
Dans cette sous-partie, les Amplificateurs Linéaires Intégrés (ALI) sont supposés de gain infini et ont des impédances d'entrées infinies, une impédance de sortie nulle et une tension de saturation V_(sat) = ± 15 V.
Q27. Isoler l'étage comparateur à hystérésis. Le reproduire sur une figure sur votre copie où vous indiquerez les bornes inverseuse (-) et non inverseuse (+) de l'ALI qu'il contient. Identifier l'entrée et la sortie de cet étage.
Q28. Représenter l'allure du cycle V_(sortie) en fonction de V_(entrée) du montage comparateur à hystérésis précédent. Donner une justification du sens de parcours du cycle, ainsi que les expressions des tensions de basculement faisant intervenir V_(sat) et les valeurs des impédances des composants électroniques.
Q29. Isoler l'étage intégrateur. Le reproduire dans une figure sur votre copie où vous indiquerez les bornes inverseuse (-) et non inverseuse (+) de l'ALI qu'il contient. Identifier l'entrée et la sortie de cet étage.
Q30. Déterminer, en fonction des valeurs littérales des composants, l'équation différentielle qui lie dans le domaine temporel l'entrée et la sortie du montage intégrateur.
Q31. Préciser les contraintes sur les composants du montage global qui permettent d'imposer, pour la tension Δ(t), une amplitude crête à crête de 2 V (de -1 V à 1 V ) et une fréquence de 10 kHz .
Q32. En pratique, les ALI comportent cinq connexions. À quoi correspondent les deux autres connexions non représentées de chacun des ALI ?

Document - Principe du moteur à quatre temps

Dans un moteur multicylindre à 4 temps, le volant est relié à un vilebrequin qui assure le synchronisme du fonctionnement des pistons des différents cylindres. Les soupapes non représentées sur la figure ci-dessous sont commandées par des cames entraînées par le volant moteur.
Position du piston au point mort haut (PMH) : V = V_2
Position du piston au point mort bas (PMB) : V = V_1

1^(er) temps : admission

Il y a ouverture de la soupape d'admission. La rotation du volant entraîne avec la bielle l'abaissement du piston du point mort haut au point mort bas. La dépression produite aspire dans le cylindre le mélange air-essence. Il y a ensuite fermeture de la soupape d'admission.

2^e temps : compression

Pendant cette phase, la rotation du volant fait remonter le piston dans le cylindre jusqu'au point mort haut. Cette compression échauffe le mélange.

3^e temps : explosion et détente

La bougie d'allumage crée une étincelle qui provoque l'explosion, responsable d'une augmentation de la pression. Ensuite, le gaz se détend. En fin de détente, le piston est au point mort bas.

4^e temps : échappement

Il y a ouverture de la soupape d'échappement. La rotation du volant entraîne la remontée du piston jusqu'au point mort haut, ce qui chasse les gaz brûlés vers l'extérieur.

Cycle de Beau de Rochas

AB : admission isobare et isotherme du mélange air-essence,
BC : compression adiabatique réversible,
CD : compression isochore,
DE: détente adiabatique réversible,
EB : refroidissement isochore,
BA : échappement isobare et isotherme.
Données
Grandeurs chimiques Caractéristiques techniques du moteur PSA EB2
Enthalpies standards de formation à 298 K : Architecture: 3 cylindres en ligne.
Corps CH_4 H_2 O(g) CO_2 Puissance maximale : 82 ch à 5750tr/min. Rapport volumétrique de compression :
Δ_f H^∘ ( kJ.mol^(− 1) ) -74,8 -241,8 - 393,5
δ = (V_(PMB))/(V_(PMH)) = (V_2)/(V_1) = 11.
Cylindrée : 1199 cm^3.
On rappelle que pour les corps purs simples, on a : Δ_f H^∘ = 0 kJ.mol^(− 1).
Masses molaires :
On rappelle que la cylindrée d'un moteur à combustion interne correspond au volume d'air aspiré par l'ensemble des cylindres du moteur lors un cycle.
Atomes
H
C
O
Caractéristiques d'une Peugeot 108 équipée du moteur EB2
M en g. mol^(− 1) 1 12 16
Consommation mixte :
- Donnée constructeur : 4, 31/100 km.
- Essai Autoplus n^∘1450 : 5, 71/100 km.
Potentiels standards des couples de l'eau à 298 K et supposés encore vrais à 348 K : Rejet moyen de CO_2 donné par le constructeur : 99 g/km.
Conversion d'unité, masse volumique et viscosité du carburant essence SP98
E^∘(V)
0
1,23
Constantes physiques
1 bar = 10^5 Pa.
1ch = 735, 4 W. ρ = 720 kg ⋅ m^(− 3).
Constante des gaz parfait : R = 8, 314 J ⋅ mol^(− 1) ⋅ K^(− 1).
Constante d'Avogadro: Na = 6, 02210^(23) mol^(− 1).
Charge élémentaire : e = 1, 60210^(− 19)C.
Constante de Faraday : 1 F = 96485C_(. mol^(− 1))^(− 1).
Caractéristiques d'une caténaire
Composition molaire de l'atmosphère Masse volumique du cuivre : 9000 kg.m^(− 3).
Hauteur d'une caténaire : 5, 1 m.
Données thermodynamiques Longueur d'un tronçon de caténaire :
L = 1500 m.
Relation de Mayer : C_(pm) − C_(vm) = R, où C_(pm) et C_(vm) désignent respectivement les capacités thermiques molaires à pression et à volume constant pour un gaz parfait. Intervalle de températures de fonctionnement ordinaire d'une caténaire : − 5^∘C, 45^∘C.
Rapport des capacités thermiques pour un mélange air-essence : γ = (C_(pm))/(C_(vm)) = 1, 4.
température ) : α = 1/L(Δ L)/(Δ T) = 16.10^(− 6) K^(− 1).

Questions fréquentes

3 questions
Sur quels chapitres porte le sujet Physique-Chimie CCINP PSI 2018 ?
Afficher ou masquer la section

Sur quels chapitres porte le sujet Physique-Chimie CCINP PSI 2018 ?

Le sujet porte sur la thermochimie et les machines thermiques d'un moteur automobile, les ondes mécaniques dans une caténaire ferroviaire, puis l'électrochimie d'une pile à hydrogène et l'électronique de puissance d'un onduleur.

Quelles erreurs le jury a-t-il le plus relevées sur ce sujet ?

Le jury a surtout relevé des confusions entre enthalpie et énergie interne, entre masse volumique et masse linéique, ainsi qu'un manque d'argumentation des résultats.

Le sujet Physique-Chimie CCINP PSI 2018 est-il accessible en première année ?

La partie I fait principalement appel aux connaissances de première année, mais l'ensemble de l'épreuve a été jugé sélectif et discriminant par le jury.

Pas de description pour le moment
