I.A - Pour augmenter la qualité de surface d'une pièce en acier, on désire recouvrir cette pièce d'un alliage cuivre-zinc (laiton). Une méthode pour réaliser ce codépôt de deux métaux est la réduction d'ions cuivre et zinc, en solution aqueuse, directement sur la pièce métallique.
Données : RT ⋅ ln10/ℱ = 0, 06 V/pH

I.A.1)
a) Énoncer la loi de Nernst relative à un couple rédox Ox/Red.
b) Calculer le potentiel d'électrode imposé par les couples suivants, à pH = 0 :

On prendra [soluté ]= 10^(− 2) mol ⋅ L^(− 1) et P(O_(2 g)) = 1bar.
I.A.2) Placer dans les cartouches du diagramme E − pH de la feuille annexe les espèces suivantes: Cu^(2 +)_(aq), Cu_2 O_s, Cu(OH)_(2s), Cu_s, Zn_(aq)^(2 +), Zn(OH)_(2s), [Zn(OH)_4^(2 −)]_(aq), Zn_s, O_(2 g), H_2 O_(liq) et H_(2 g).
Les encadrements des cartouches sont relatifs aux frontières tracées.
I.A.3) Démontrer que la pente du segment [CD] est + 0, 06 V/pH.

I.A.4)
a) Une solution aqueuse à pH = 1 contient les espèces zinc (+II) et cuivre (+ II). Sous quelle forme se trouvent ces espèces? Et à pH = 14 ?
b) Écrire les réactions qui ont lieu lors du passage de pH = 1 à pH = 14. Peuton encore utiliser cette solution basique pour réaliser le dépôt? Pourquoi?

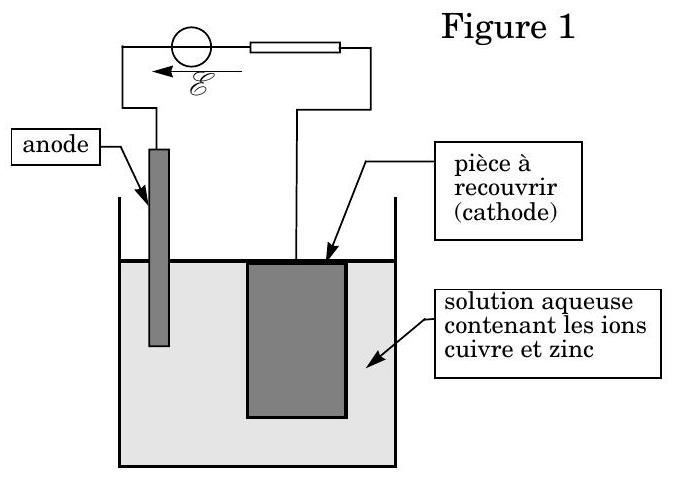

I.B - On réalise le montage de la figure 1 ci-contre. La solution est à pH = 1.
I.B.1)
a) Quel doit être le signe de la f.e.m. ℰ du générateur pour que la pièce se recouvre de métal ? Justifier.
b) Écrire les trois échanges électroniques qui peuvent avoir lieu sur la cathode.
c) Écrire l'échange électronique qui

peut avoir lieu sur l'anode (on admettra que les anions de la solution n'interviennent pas).
I.B.2) On augmente progressivement |ℰ| à partir de la valeur nulle. Déterminer, à partir du diagramme, la plus petite valeur de | ℰ| pour laquelle il y a une réaction électrochimique. Que se passe-t-il sur la cathode?
I.B.3) Quelle doit être la plus petite valeur de |ℰ| pour que l'on puisse avoir un dépôt de laiton sur la pièce ? Quelle est la «réaction parasite» qui a lieu? Ces conditions de dépôt sont-elles satisfaisantes ? Pourquoi?
I.C -
I.C.1)
a) La réaction Cu_2 O_s + H_2 O⇄2Cu^+_(aq) + 2HO^−a pour constante d'équilibre K_s = 10^(− 30). Quelle est la nature du couple Cu_2 O_s/Cu^+? On identifiera chaque membre du couple.
b) Quelle est la solubilité s de Cu_2 O dans une solution aqueuse à pH = 14 ?
I.C.2) On utilise à présent une solution basique ( pH = 14 ) de cyanure de sodium NaCN. Le cyanure de sodium se dissocie entièrement en ions cyanure CN^−et sodium Na^+. La concentration d'ions cyanure est [CN^−]_0 = 1 mol ⋅ L^(− 1).
a) Dans quel domaine de pH l'ion CN^−est-il majoritaire par rapport à HCN ? Est-ce vérifié à pH = 14 ?
b) Écrire la réaction de dissolution de Cu_2 O_s dans la solution d'ions cyanure. Calculer la valeur numérique de la nouvelle constante d'équilibre K^′_s et commenter.
c) Quel est le facteur limitant la solubilité de Cu_2 O_s ?
I.C.3) On s'intéresse au couple [Cu(CN)_3]_(aq)^(2 −)/Cu_s.
a) Écrire la demi-équation rédox entre ces deux espèces, en solution cyanurée. Déduire des données le potentiel standard E^∘ de ce couple. Application numérique.
b) Calculer le potentiel d'une solution contenant Cu_s, [Cu(CN)_3]_(aq)^(2 −) à 10^(− 2) mol ⋅ L^(− 1) et CN^−à 1 mol ⋅ L^(− 1) à pH = 14. Tracer, sur le diagramme E − pH de l'annexe, la courbe correspondant à la frontière entre Cu_s et [Cu(CN)_3]_(aq)^(2 −), pour pH > 10.
c) Montrer que, si l'on utilise une solution contenant [Cu(CN)_3]_(aq)^(2 −) et [Zn(OH)_4^(2 −)]_(aq) à pH = 14, on peut réaliser un dépôt de laiton.
d) Quel est le produit «parasite» produit en même temps? Dans la pratique, cette espèce est éliminée de la pièce en dernière étape. Quel serait un moyen simple de s'en débarrasser?

Formulaire : célérité de la lumière dans le vide : c = 3, 0 × 10^8 m ⋅ s^(− 1), perméabilité du vide : μ_0 = 4π × 10^(− 7)H ⋅ m^(− 1).
En coordonnées cylindriques r, θ, z, de base locale ( e⃗_r, e⃗_θ, e⃗_z ) :

On désire modifier la surface d'un barreau cylindrique, conducteur de l'électricité, en chauffant cette surface. Cet échauffement provoque une diffusion des atomes et une restructuration cristalline. Pour cela, le barreau est plongé dans le champ magnétique créé par un solénoïde parcouru par un courant électrique de fréquence 100 kHz

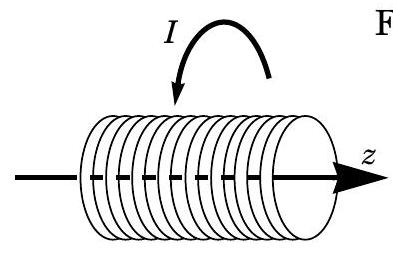

II.A - On étudie tout d'abord le champ créé par un solénoïde de rayon a, infini selon un axe Oz, à spires jointives et parcourues par un courant d'intensité I (figure 2). Le solénoïde est assimilable à une nappe de courant surfacique d'intensité uniforme j_s. Dans un premier temps, l'espace intérieur et l'espace extérieur du solénoïde sont vides.
L'intensité du courant est constante : I = I_0 。
II.A.1) Écrire les quatre équations de Maxwell, sous forme locale.
On notera ρ la densité volumique de charge et j⃗ la densité volumique de cou-

rant.
II.A.2) Exprimer le vecteur j⃗_s en fonction de I_0, n (nombre de spires par unité de longueur) dans la base des coordonnées cylindriques ( e⃗_r, e⃗_θ, e⃗_z ) .
II.A.3) Déterminer précisément les éléments de symétrie de la distribution de courant. En déduire les composantes et les variables intervenant dans l'expression de B⃗. Justifier que B⃗ est uniforme dans les deux régions de l'espace délimitées par le solénoïde.
II.A.4) Donner la relation entre le champ extérieur B⃗_(ext), le champ intérieur B⃗_(int), μ_0 et j⃗_s. Sachant que B⃗_(ext) est nul, exprimer B⃗_(int) en fonction de μ_0, perméabilité du vide, n et I_0.
II.A.5) Donner la relation fonctionnelle entre le potentiel vecteur A⃗ et le champ B⃗, sous forme locale et sous forme intégrale.
On cherche un potentiel vecteur de la forme : A⃗ = A(r)e⃗_θ dans tout l'espace. Exprimer A(r).
II.B - L'intensité du courant est à présent variable et sinusoïdale. On utilise la notation complexe pour le courant et pour les champs :

II.B.1) Montrer qu'il doit obligatoirement exister un champ électrique E⃗ non nul dans une partie de l'espace.
II.B.2) On cherche des solutions de la forme E_–(r)e⃗_θ et B_–(r)e⃗_z.

Déterminer les deux équations différentielles du premier ordre en r vérifiées par E_–(r) et B_–(r), pour r ≠ a.
II.B.3) Des solutions approchées à ces deux équations peuvent se mettre sous la forme d'une série en ω_0 limitée au deuxième ordre :

où f_0, f_1, f_2, g_0, g_1 et g_2 sont six fonctions à valeurs complexes.
a) Montrer que l'équation de Maxwell en divB⃗ est vérifiée. Que vaut la densité volumique de charge ρ(r, t) ?
b) Déterminer les expressions des fonctions f_0(r) et g_0(r) dans tout l'espace. En déduire que les fonctions f_1, f_2, g_1 et g_2 sont continues en r = a.
c) En identifiant les termes du même ordre en ω_0, écrire les relations entre les six fonctions f_0, f_1, f_2, g_0, g_1 et g_2 pour r < a et r > a.
d) Résoudre ces équations pour r < a. On prendra les solutions définies et nulles en r = 0.
e) Déterminer les solutions pour r > a en assurant la continuité en r = a.
f) Pour quelle valeur maximale Ω de ω_0 le champ magnétique reste-t-il uniforme à moins de 1% près dans le solénoïde ? On donnera l'expression de Ω et sa valeur numérique pour a = 15 cm. Commentaires.
II.C - Le solénoïde est à présent complètement rempli par un cylindre conducteur, de conductivité électrique γ, et le courant qui l'alimente est sinusoïdal, de pulsation ω_0 : I(t) = I_0 cos(ω_0 t). Localement, on pourra écrire j⃗ = γE⃗_– où j⃗ est l'amplitude complexe de la densité volumique de courant.
II.C.1) Déterminer les deux équations différentielles du premier ordre en r vérifiées par E_–(r) et B_–(r), pour r < a.
II.C.2) Montrer que l'on peut négliger ici la densité de courant de déplacement devant la densité de courant de conduction dans le cas d'un cylindre de cuivre ( γ_(Cu) = 6, 0 × 10^7 S ⋅ m^(− 1) ) ou de silicium ( γ_(Si) = 1, 0 × 10^3 S ⋅ m^(− 1) ), pour une fréquence de 100 kHz . Simplifier alors les équations précédentes.
II.C.3) Écrire l'équation différentielle ( Eq ) vérifiée par E_–(r) seul puis l'équation vérifiée par B_–(r) seul.
II.C.4)
a) L'équation ( Eq ) fait apparaître une constante homogène à une longueur, que l'on notera λ. Donner l'expression de λ et calculer sa valeur pour le cuivre λ_(Cu) et pour le silicium λ_(Si) pour une fréquence de 100 kHz .

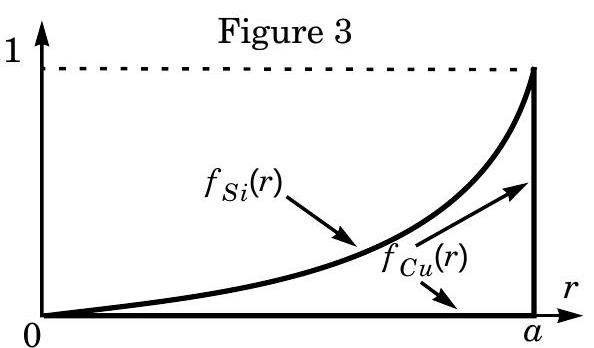

b) La résolution de l'équation différentielle (Eq) fournit la fonction complexe E_–(r). On a représenté les courbes (figure 3) f(r) = |E_–(r)| avec f(a) = 1, pour un barreau de silicium et pour un barreau de cuivre.
Décrire les propriétés des champs E⃗ et B⃗ dans les barreaux, dans chacun des cas. Interpréter le rôle de la constante λ.

II.C.5) Dans le barreau de cuivre, on décrit la répartition des courants volumiques par le modèle suivant :

a) Écrire les deux équations de Maxwell relatives au champ magnétique, dans l'approximation de la question II.C.2.
b) Montrer que l'ensemble {barreau de cuivre + solénoïde} est assimilable à un seul solénoїde de rayon ≈ a, parcouru par une intensité I que l'on exprimera en fonction de I_0, n, λ, j_0 et ω_0.
c) De la valeur de B pour r < a − λ, déduire l'expression de j_0 en fonction de I_0, n, ω_0 et λ.
II.C.6) On utilise le modèle de la question précédente.
a) Calculer la puissance instantanée dP dissipée par effet Joule dans un volume élémentaire dτ de barreau puis la puissance moyenne temporelle ⟨dP⟩.
b) Exprimer la puissance moyenne ⟨P⟩ dissipée sur une hauteur h du barreau de cuivre, en fonction de I_0, n, h, γ, μ_0, ω_0 et λ.
c) Déterminer l'expression du champ magnétique pour a − λ < r < a.
d) En déduire le champ électrique E⃗ en r = a.
e) Calculer la valeur instantanée du vecteur de Poynting R⃗ en r = a puis sa valeur moyenne temporelle < R⃗ > en fonction de I_0, n, γ, μ_0 et ω_0.
f) Calculer le flux moyen entrant ⟨Φ⟩ du vecteur de Poynting sur une hauteur h de cylindre. Commenter le bilan énergétique.

Les «puces» sont des circuits électroniques gravés directement sur un substrat en silicium. Pour former des zones isolantes à la surface du silicium conducteur,
on réalise une oxydation par réaction avec O_(2(g)) ou avec H_2 O_((g)) afin de former localement de la silice SiO_(2(s)), non conductrice.

Données : R = 8, 31 J ⋅ K^(− 1) ⋅ mol^(− 1), μ_(Si) = 2330 kg ⋅ m^(− 3), M_(Si) = 28 g ⋅ mol^(− 1).

III.A - Étude thermodynamique de la réaction d'oxydation.
III.A.1) On se place dans le cadre de l'approximation d'Ellingham.
a) Rappeler les hypothèses de cette approximation.
b) Écrire la réaction d'oxydation du silicium par le dioxygène (réaction(1)), rapportée à une mole de dioxygène. Déterminer l'expression de son enthalpie libre standard de réaction Δ_r G_1^0(T). Tracer la courbe correspondante.
( 0 K < T < 1500 K, 1 cm pour 200 K ; − 1000 kJ ⋅ mol^(− 1) < Δ_r G^0 < 0, 1 cm pour 100 kJ ⋅ mol^(− 1) ).
c) Écrire de même la réaction d'oxydation du dihydrogène par le dioxygène (réaction (2)). En déduire l'expression de Δ_r G_2^0(T). Tracer la courbe correspondante sur le graphe précédent.
d) Écrire la réaction du silicium solide avec l'eau. La réaction d'oxydation du silicium par l'eau est-elle thermodynamiquement favorisée ? Justifier.
e) Exprimer la constante de réaction K^0 en fonction de T et Δ_r G^0(T).
A.N.: calculer la constante de la réaction précédente K^0 à 1400K.

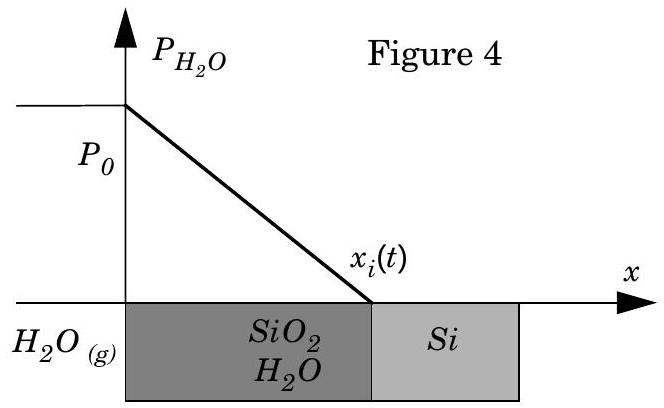

III.B - On veut modéliser la croissance de la couche d'oxyde à partir de la surface: la pression de l'oxydant ( H_2 O_((g)) ) à la surface extérieure est constante, égale à P_0 = 1 bar .
Dans l'oxyde solide, ( H_2 O_((g)) ) diffuse
et sa pression partielle P_(H_2 O)(x) est affine. Au niveau de l'interface SiO_2/Si, siège de la réaction, sa pression partielle est quasi nulle (figure 4). L'abscisse de l'interface est notée x_i(t). On suppose dans cette question que SiO_2 et Si ont même masse volumique μ_(Si) et que
l'activité des gaz diffusés dans SiO_2 est égale à leur pression partielle exprimée en bar.
III.B.1) Calculer le rapport P_(H_2 O)/P_(H_2) à l'équilibre, à 1400 K . La réaction d'oxydation à l'interface peut-elle être considérée comme totale?
III.B.2) On appelle J_(H_2 O) le flux molaire d'eau à travers la silice, en mol ⋅ s^(− 1) ⋅ m^(− 2). On suppose que J_(H_2 O) vérifie la loi suivante :

où D est un paramètre dépendant de la température.
a) En considérant l'avancée de l'interface dx_i pendant la durée dt, montrer que:

et exprimer k en fonction de μ_(Si) et M_(Si), masse molaire du silicium.
b) En déduire l'équation différentielle en x_i. La résoudre et exprimer x_i en fonction de P_0, D, k et t. On prendra x_i = 0 en t = 0.
c) On donne des valeurs expérimentales de x_i en fonction du temps pour quelques températures :

Montrer que ces mesures sont compatibles avec la loi du III.B.2-b et déterminer les valeurs du coefficient D à 1273K, 1373K et 1473K.
III.B.3) Le coefficient de diffusion D obéit à une loi d'Arrhénius :

où R est la constante des gaz parfaits. Déterminer la valeur numérique de l'énergie d'activation E_a.
-•• FIN •••
