Centrale Physique Chimie MP 2005Sujet, corrigé et rapport du jury

L' élément tungstène de symbole W (de son ancien nom wolfram) est toujours combiné à l'élément oxygène dans ses minerais. La plupart des traitements de ces minerais aboutissent à l'obtention du trioxyde de tungstène (VI) de formule WO_3. Ce problème s'intéresse à cet oxyde car, d'une part il présente des propriétés optiques particulières, d'autre part c'est à partir de cet oxyde que se fait ensuite l'élaboration du métal tungstène.
De nombreuses questions sont indépendantes. Certaines données numériques sont regroupées à la fin du sujet.

I.A.1) L' élément tungstène a pour numéro atomique Z = 74.
a) Donner la configuration électronique d'un atome de tungstène à l'état fondamental.
b) À quelle famille appartient-il ?
c) Justifier sa grande facilité à former l'ion W^(6 +).
I.A.2) Donner la formule de Lewis et la géométrie de la molécule de trioxyde de tungstène gazeux WO_3. On précisera la valeur de l'angle OWO ( W est l'atome central).
I.A.3) Le trioxyde de tungstène solide est, en première approximation, un oxyde ionique. Il présente une structure cubique telle que les ions tungstène W^(6 +) occupent les sommets de la maille et les ions oxyde O^(2 −) le milieu des arêtes. On note a le paramètre de maille.
a) Dessiner une maille et vérifier la stœchiométrie du cristal.
b) Quelle est la coordinence de l'ion tungstène (par rapport à l'ion oxyde) et le nom du polyèdre de coordination de cet ion ? Quelle est la coordinence de l'ion oxyde (par rapport à l'ion tungstène) ? En déduire le nombre de polyèdres auxquels appartient chaque ion oxyde. Représenter une nouvelle maille déduite de celle du I.A.3-a par une translation ( a/2, a/2, a/2 ) et proposer une autre description simple de la structure.
c) On admet une tangence anion-cation.

Calculer la compacité du cristal WO_3. Conclure.
Le centre du cube et le milieu des faces de la maille dessinée au I.A.3-a sont vides. Calculer le rayon maximal des cations M^+qui pourraient s'insérer dans

ces deux sites sans déformation de la structure. On observe expérimentalement que les cations M^+avec M = H, Li, Na, K peuvent s'insérer dans le cristal et qu'ils s'insèrent tous dans le même type de site. En déduire le type de site occupé.

Linsertion de cations M^+, avec M = H, Li, Na, K, dans les sites du cristal d'oxyde WO_3 de couleur jaune très pâle, assimilé à incolore dans la suite du problème, conduit à la formation de composés de formule M_x WO_3 appelés «bronzes de tungstène » et de couleur bleue foncée. Pour préserver la neutralité électrique du matériau cette insertion de cations doit s'accompagner d'une insertion d'électrons qui induisent la réduction d'une fraction d'ions tungstène W^(6 +) en ions W^(5 +).
I.B.1) D'après la description de la structure de l'oxyde WO_3 décrite dans le I.A.3, quelle est la valeur maximale théorique x_(max) que peut prendre x ?
I.B.2) Le document 1 donne le spectre d'absorption d'un bronze de tungstène. Montrer qu'il y a cohérence avec la couleur bleue.
I.B.3) Écrire la demi-équation rédox relative au couple WO_3/M_x WO_3. Quelle est la fraction d'ions tungstène W^(6 +) réduits en ions W^(5 +) ?
I.B.4) Un film mince d'oxyde WO_3, de masse molaire M, d'épaisseur l = 80 nm, de surface S, de masse volumique μ = 7200 kg.m^(− 3), est déposé sur une couche d'un

Longueur d'onde (en nm, échelle non linéaire)

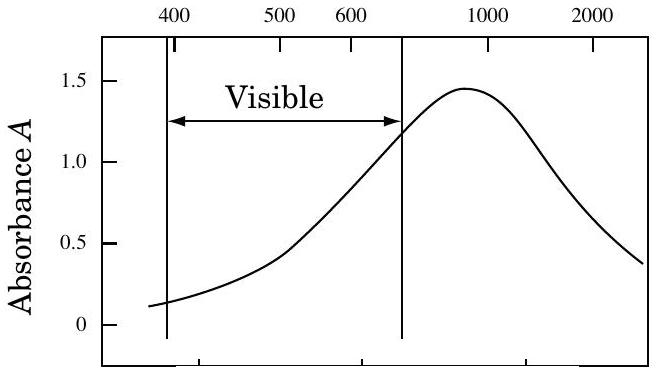

Spectre d'absorption d'un bronze de tungstène de composition H_(0, 17)WO_3 en film mince corps transparent susceptible d'apporter des électrons (par exemple de l'oxyde d'indium InO_2 dopé à l'étain) déposé lui-même sur une lame de verre transparente. Cet ensemble, qui constitue une première électrode, plonge dans un électrolyte susceptible de fournir des ions M^+, par exemple les ions H^+d'une solution d'acide sulfurique. Une lame

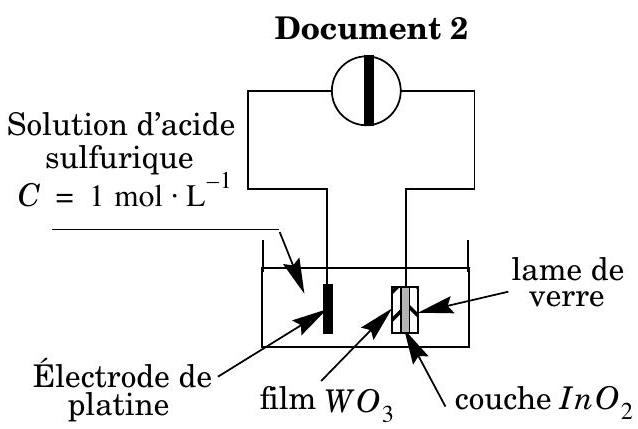

de platine plonge également dans la solution et constitue une deuxième électrode. Enfin, un générateur de courant est branché aux bornes de cette cellule (voir document 2).
En choisissant le sens du branchement du générateur, on peut imposer la réduction de l'oxyde de tungstène en bronze de tungstène ou le phénomène inverse. Le changement de couleur renversable associé est appelé «électrochromisme».
a) Reproduire simplement le schéma en précisant le sens du branchement du générateur qui permet d'observer

le changement de couleur du film d'oxyde de tungstène : jaune pâle («incolore») → bleu foncé. On précisera également le sens du mouvement de tous les porteurs de charge dans la cellule.
b) Écrire les réactions électrochimiques qui se produisent aux deux électrodes. I.B.5) On cherche maintenant la valeur maximale limite x_(lim) que peut atteindre x dans cette expérience. Pour cela, on exploite le document 3 donnant l'absorbance A du film d'oxyde

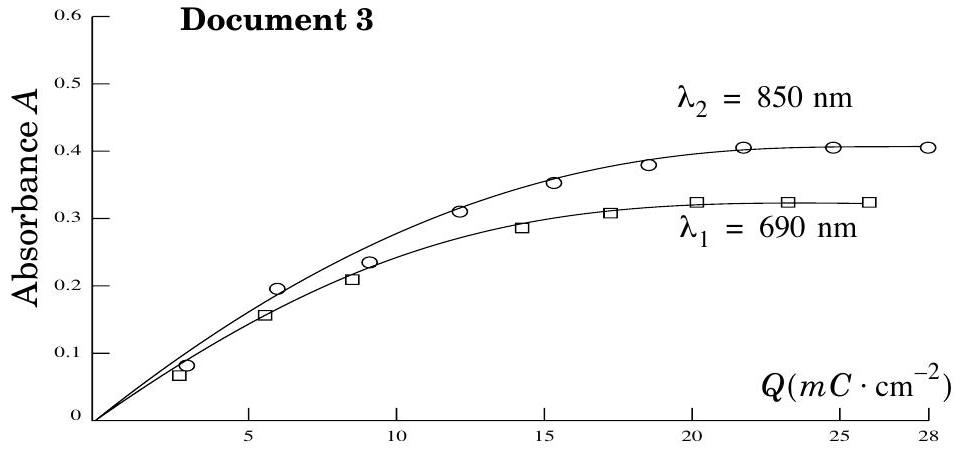

de tungstène à deux longueurs d'onde différentes en fonction de la charge Q délivrée par le générateur par unité de surface d'électrode ( A est sans unité, Q est en mC.cm^(− 2) ). On simplifiera le modèle en supposant que la couleur bleue est attribuée exclusivement à la présence des ions W^(5 +).
a) En supposant, dans un premier temps, que toute la charge surfacique Q est impliquée dans le processus d'insertion, exprimer x en fonction de Q, des données du texte et de la constante de Faraday F.
b) À partir du document, montrer que le processus d'insertion est limité. Évaluer la charge Q_(lim) correspondante.
c) En réalité l'hypothèse du I.B.5-a n'est valable qu'au début de l'insertion. Ensuite des réactions parasites consomment de la charge. Des expériences complémentaires montrent que 50% de la charge est consommée par ces réactions parasites au cours de la totalité de l'insertion. En déduire la valeur limite x_(lim) et la formule du bronze formé.
d) Montrer que, au début du phénomène d'insertion ( Q ≤ 8mC.cm^(− 2) ), la loi de Beer-Lambert A(λ) = ε(λ) ⋅ l ⋅ C_(w5 +)(ε(λ) est le coefficient d'extinction molaire à la longueur d'onde λ et C_(w5 +) est la concentration molaire des ions W^(5 +) dans l'oxyde) est vérifiée aux deux longueurs d'onde λ_1 et λ_2 pour le film d'oxyde solide, comme pour une solution. Au-delà, la loi de Beer-Lambert est-elle mise en défaut?
I.B.6) On cherche à concevoir un dispositif optique, dit dynamique, dont on pourrait moduler la transmission de la lumière par électrochromisme selon les besoins : vitrages de fenêtres (adaptation selon le temps...), rétroviseurs (adaptation pour éviter un éblouissement...).
a) On choisit plutôt un autre électrolyte, toujours transparent, mais solide : pourquoi? Y-a-t-il cependant un inconvénient?
b) On supprime également la plaque de platine : pourquoi ? On la remplace par une autre électrode électrochrome. Le document 4 propose quelques exemples de matériaux: lequel vous paraît le plus judicieux pour cette deuxième électrode? Pourquoi?

c) En supposant que la cinétique du processus électrochrome est limitée par les échanges électrochimiques et en gardant pour simplifier la valeur de Q_(lim) déterminée en I.B.5-b, calculer la durée Δt nécessaire au changement de couleur maximal du vitrage dynamique d'un rétroviseur de surface S = 0, 5dm^2, ali-
menté par une batterie délivrant un courant d'intensité constante I = 0, 1 A. Faire un commentaire. Expliquer pourquoi un tel système, bien que très confortable pour l'œil, ne peut pas encore remplacer les cristaux liquides dans les systèmes d'affichage des montres ou des calculatrices.

La réduction du trioxyde de, log(P_(H_2 O))/(P_(H_2)) WO_3 par le dihydrogène est le procédé le plus utilisé pour élaborer la poudre de tungstène métallique avec un haut degré de pureté. Soin et précision sont nécessaires à l'élaboration
d'un métal très pur aux qualités physiques et mécaniques exceptionnelles. En effet, le tungstène est, parmi les métaux, celui qui a la température de fusion la plus élevée : t_f = 3400^∘C. D'autre part il est très dur, ductile, très dense, bon conducteur de l'électricité... Il est utilisé dans la fabrication de filaments pour lampes à incandescence, de fils pour les fours électriques, de pointes pour les contacts électriques, dans les tubes à rayons X, dans les outils de coupe, dans la fabrication d'alliage, etc...

La réduction de l'oxyde WO_3 en métal tungstène W se fait par l'intermédiaire de deux oxydes W_4 O_(11), de couleur bleue, et WO_2, de couleur marron, selon les trois équations-bilan équilibrées :

Les opérations se produisent dans un four électrique dit «à passage» dans lequel on observe un double mouvement: le dihydrogène, très pur et très sec à

avec
l'entrée, en gros excès, passe à contre-courant sur la matière première disposée dans des nacelles métalliques qui circulent en sens inverse. Les réactions se font sous la pression atmosphérique assimilée à P = 1bar. Les contraintes thermodynamiques et cinétiques conduisent à mener les opérations entre 700 et 1200^∘C. Dans ce domaine de température, le métal et ses oxydes sont tous solides et non miscibles. Le dihydrogène et l'eau sont considérés comme des gaz parfaits. Le document 5 donne un diagramme d'équilibre de ce système dans le domaine de température cité ci-dessus. On appliquera l'approximation d'Ellingham.
I.C.1)
a) Calculer les nombres (degrés) d'oxydation du tungstène dans le métal et ses oxydes. Justifier que chaque étape est bien une réduction par le dihydrogène.
b) D'après l'étude du I.B, faire un commentaire sur la couleur de l'oxyde W_4 O_(11). I.C.2)
a) Dans le domaine de température proposé, les équilibres sont-ils successifs ou simultanés ? Justifier la réponse.

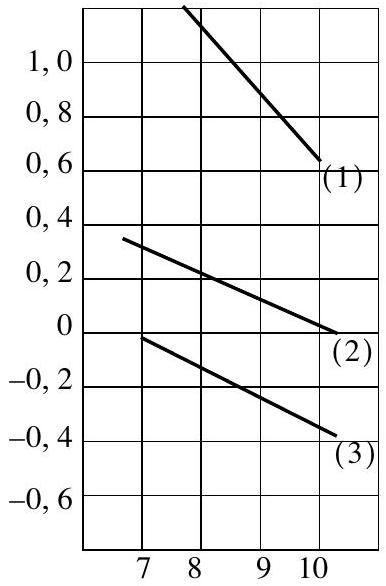

b) Reproduire simplement le diagramme sur la copie et noter les domaines d'existence de chaque solide, après avoir justifié leurs positions respectives.
I.C.3) On s'intéresse à la dernière étape uniquement, c'est-à-dire la réaction (3): WO_2 + 2H_2 = W + 2H_2 O, menée à t = 1000^∘C(T = 1273 K).
a) Évaluer, dans le domaine de température proposé, l'enthalpie libre standard Δ_r G^∘_3(T), l'enthalpie standard Δ_r H^∘_3 et l'entropie standard Δ_r S^∘_3 de la réaction (3). Commenter le signe de Δ_r H^∘_3 et la faible valeur de Δ_r S^∘_3.
b) Calculer la constante d'équilibre K^∘_3 à t = 1000^∘C(T = 1273K). Commenter sa valeur numérique.
c) Donner une condition sur le rapport des pressions partielles en dihydrogène et vapeur d'eau pour que la réaction se produise dans le sens souhaité. Justifier alors l'intérêt de l'excès en dihydrogène et de la technique dite à contre-courant. Cette conduite opératoire convient-elle également aux deux réactions précédentes? Quel traitement doit subir le dihydrogène en excès après chaque passage dans le four et avant d'y être réinjecté ?

Numéros atomiques : O : 8; W : 74.
Masses molaires atomiques ( g.mol^(− 1) ) : O : 16; W : 184.
Rayons ioniques (pm) : H^+ : 10^(− 5); Li^+ : 78; Na^+ : 98; K^+ : 133; O^(2 −) : 132; W^(6 +) : 62.
Constante d'Avogadro: N_a = 6, 02.10^(23) mol^(− 1).
Constante des gaz parfaits : R = 8, 31 J ⋅ mol^(− 1) ⋅ K^(− 1).

Constante de Faraday : F = 96500C_(m.mol^(− 1)).
Masse volumique de l'eau à 25^∘C : μ_(eau) = 1000 kg ⋅ m^(− 3).

Le but de cette partie est de montrer que, dans certaines circonstances expérimentales, le passage d'un courant électrique (c'est-à-dire un flux de charges) peut donner lieu à un flux thermique (sans rapport avec l'effet Joule), et qu'inversement, l'établissement d'un gradient de température peut provoquer l'apparition d'un courant électrique ou d'une différence de potentiel : c'est ce qu'on appelle les effets thermoélectriques. Une application importante d'un de ces effets, l'effet Peltier, est la réfrigération de circuits électroniques ou optoélectroniques. Les trois sous-parties II.A, II.B et II.C sont très largement indépendantes.

Soit un barreau cylindrique homogène et isotrope, d'axe Ox, de section Σ, parcouru par un flux thermique parallèlement à son axe. On donne la conductivité thermique λ du milieu, supposée constante. On se place en régime stationnaire. On suppose le problème unidimensionnel ; on note T(x) la température en un point du barreau, d'abscisse x.
Soit j⃗_q = j_q(x)e⃗_x le vecteur densité de courant thermique au sein du milieu.
a) Comment faire expérimentalement pour que le problème soit bien unidimensionnel? Montrer que j_q est uniforme dans le barreau.
b) Montrer que l'entropie échangée par la tranche comprise entre les sections d'abscisses x et x + dx avec l'extérieur entre les instants t et t + dt vaut:

En déduire que l'entropie créée par unité de temps et de volume de matériau s'écrit:

Quelle est la dimension de σ ? Quel en est le sens physique ? Que peut-on dire du signe de σ ?
L'entropie créée par unité de temps et de volume o s'écrit donc :

φ⃗_q est la «force thermodynamique» de conduction thermique.
c) Le barreau a pour longueur L = 10 cm, et est constitué de cuivre, de conductivité thermique λ = 400 W ⋅ m^(− 1) ⋅ K^(− 1). Ses extrémités sont maintenues aux températures T(x = 0) = 293K et T(x = L) = 273K.
Calculer numériquement σ au milieu du barreau.
II.A.2) Cas de la conduction électrique pure. Le même barreau est maintenant parcouru par un courant électrique de vecteur densité de courant j˙→_e = j_e(x)e⃗_x supposé uniforme sur une section droite du barreau (comme précédemment, on suppose le problème unidimensionnel). On donne la conductivité électrique γ du milieu supposée uniforme. On se place en régime stationnaire. On note E⃗ = E(x)e⃗_x le champ électrique dans le conducteur et V(x) le potentiel électrostatique. La température T est supposée uniforme au sein du barreau.
a) Montrer que j_e est uniforme dans tout le conducteur.
b) Calculer la puissance cédée par le champ E⃗ à la tranche de conducteur comprise entre les sections d'abscisses x et x + dx. En déduire l'expression de σ, entropie créée par unité de temps et de volume.
c) Mettre σ sous la forme σ = j⃗_e ⋅ φ⃗_e où

est la force thermodynamique de conduction électrique.
d) Le barreau conducteur est parcouru par un courant de 100 mA ; sa section vaut Σ = 1 mm^2. Il est constitué de cuivre de conductivité électrique γ = 5, 9 ⋅ 10^7 Ω^(− 1) ⋅ m^(− 1). La température du barreau vaut T = 293K.
Calculer numériquement σ.
Lorsque le milieu est simultanément le siège de phénomènes de conduction électrique et de conduction thermique, on admet que l'entropie créée par unité de temps et de volume de matériau s'écrit :

On parle alors de couplage thermoélectrique. Il est à noter que ce résultat est absolument non trivial, contrairement à ce que l'on pourrait penser.

À l'équilibre thermodynamique, les vecteurs densités de courant j⃗_q et j⃗_e sont nuls; la température T et le potentiel V sont uniformes et constants dans le temps; les forces thermodynamiques

Pour qu'il y ait transport de chaleur ou de charges, il faut donc être horséquilibre: les forces thermodynamiques φ⃗_q et φ⃗_e ne sont alors plus nulles.
Si l'on n'est pas trop loin de l'équilibre, les densités de courant j⃗_q et j⃗_(j˙) dépendent linéairement des forces thermodynamiques φ⃗_q et φ⃗_e selon les relations phénoménologiques: j⃗_q = L_(qq)φ⃗_q + L_(qe)φ⃗_e et j⃗_e = L_(eq)φ⃗_q + L_(ee)φ⃗_e, avec la relation dite d'Onsager L_(qe) = L_(eq). Les coefficients L_(qq), L_(ee), et L_(qe) sont des coefficients phénoménologiques. Ceci constitue la théorie de la réponse linéaire mise au point par le physicien norvégien Lars Onsager en 1931, Prix Nobel de chimie en 1968.

On se propose dans cette partie de calculer les coefficients d'Onsager en fonction des données expérimentales dont on dispose sur le milieu étudié :

Commenter. On supposera cette relation valable dans toute la suite.
II.B.3) Effet Peltier. On considère un

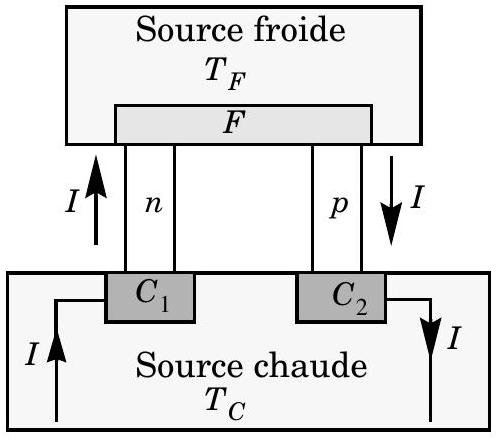

«module à effet Peltier» constitué comme suit (figure 1) : deux barreaux cylindriques semi-conducteurs n et p sont reliés d'une part à une source froide de température T_F par l'intermédiaire d'une plaque métallique F (dont la température vaut T_F ), et d'autre part à une source chaude de température T_C, par l'intermédiaire de deux conducteurs dénommés C_1 et C_2; les jonctions n − F et F − p sont à la température T_F; les jonctions
C_1 − n et p − C_2 sont toutes deux à la température T_C. Les parois latérales des deux barreaux semi-conducteurs sont supposées adiabatiques.
On suppose le problème unidimensionnel au sein de chaque barreau. L'ensemble est parcouru par un courant électrique I permanent délivré par un générateur. On note ε_n et ε_p les pouvoirs thermoélectriques des semi-conducteurs n et p.
a) On ne s'intéresse pour le moment qu'au terme εT ⋅ j⃗_e de l'équation (4).

Montrer que la puissance algébriquement reçue par la source froide par l'intermédiaire des deux jonctions n − F et F − p s'écrit : 𝒫_P^F = (ε_n − ε_p)T_F I. Le passage du courant I du semi-conducteur n au semi-conducteur p, les deux jonctions n − F et F − p étant à la même température, provoque donc un transfert thermique : c'est l'effet Peltier. On appellera 𝒫_P^F «puissance thermique Peltier » algébriquement fournie à la source froide.
b) On suppose ε_n − ε_p < 0. Quel est le rôle de l'élément à effet Peltier précédemment étudié ? Que se passe-t-il si l'on inverse le sens du courant? Quel cas vous semble le plus intéressant sur le plan pratique?

On souhaite réaliser, à l'aide du module à effet Peltier de la figure 1, un réfrigérateur. On suppose négligeable la résistance électrique de la plaque F. Les hypothèses de stationnarité et de géométrie unidimensionnelle sont conservées.
II.C.1) On néglige, pour le moment, l'effet Joule (conductivité électrique grande) ainsi que les pertes par conduction thermique dans les semi-conducteurs n et p (conductivité thermique faible); cela implique notamment la relation: j⃗_q = εT ⋅ j⃗_e au sein de chaque semi-conducteur, au voisinage des jonctions.
a) Calculer la puissance thermique Peltier 𝒫_P^C fournie à la source chaude. En déduire la puissance électrique 𝒫_e fournie par le générateur au module à effet Peltier en fonction de ε_n, ε_p, T_F, T_C et I.
b) On donne les valeurs numériques suivantes :

Calculer numériquement 𝒫_P^F et 𝒫_e.
c) Montrer que le module à effet Peltier se comporte comme un générateur de tension continue dont on précisera la force électromotrice U ainsi que la résistance interne r; représenter son schéma électrique équivalent. Calculer numériquement U.
d) Définir et évaluer l'efficacité e de ce réfrigérateur. Comparer e à l'efficacité d'un réfrigérateur fonctionnant suivant un cycle de Carnot entre les températures T_F et T_C. Comment pouvez-vous qualifier le fonctionnement du module dans le cadre du modèle proposé ?
II.C.2) On tient maintenant compte de l'effet Joule et de la conduction thermique dans les deux barreaux semi-conducteurs. On note λ_n et λ_p les conductivités thermiques (supposées indépendantes de la température) des semiconducteurs n et p; γ_n et γ_p leurs conductivités électriques (également indépendantes de la température); Σ leur section, et L leur longueur. On suppose momentanément que les pouvoirs thermoélectriques ε_n et ε_p dépendent de la température.
a) On considère ici le barreau semi-conducteur de type n. Son axe est l'axe Ox; la jonction C_1 − n a pour abscisse x = 0 et la jonction n − F a pour abscisse x = L.
En effectuant un bilan d'énergie sur la tranche comprise entre les sections d'abscisses x et x + dx, montrer, en utilisant notamment l'équation (4), que la température T(x) au sein dudit barreau vérifie l'équation différentielle :

b) Dans le domaine des températures envisagées, on peut raisonnablement considérer ε_n comme indépendant de la température. Déterminer le champ de température T(x) dans le barreau semi-conducteur de type n. En déduire que la puissance thermique autre que la puissance Peltier fournie à la source froide par l'intermédiaire de la jonction n − F s'écrit :

c) Identifier chacun des termes de l'expression trouvée et en donner le sens physique.
II.C.3)
a) On suppose également le pouvoir thermoélectrique ε_p indépendant de la température. Déduire de ce qui précède la puissance totale 𝒫_F fournie à la source froide (puissance Peltier comprise). On pourra poser :

b) Que représentent les grandeurs R et G ? Commenter les expressions de R et G.
c) On donne les valeurs numériques suivantes : γ_n = 7, 1 ⋅ 10^4 Ω^(− 1) ⋅ m^(− 1);
γ_p = 8, 3 ⋅ 10^4 Ω^(− 1) ⋅ m^(− 1); λ_n = 1, 25 W ⋅ m^(− 1) ⋅ K^(− 1); λ_p = 1, 15 W ⋅ m^(− 1) ⋅ K^(− 1); L = 5 mm et Σ = 25 mm^2. Calculer numériquement R et G. Quelles précautions doit-on prendre concernant les jonctions et les soudures des fils d'alimentation?
d) Calculer numériquement 𝒫_F pour I = 5A et T_C = 293K dans les deux cas suivants : T_F = 273K et T_F = 253K. Commenter.
Au vu des valeurs numériques calculées, discuter la validité des deux approximations faites à la question II.C.1.
e) Déterminer la température minimale T_(F min) que permet d'atteindre le réfrigérateur, en fonction du courant I et de la température T_C. Application numérique pour I = 5A et T_C = 293K.

a) Donner l'expression de la puissance totale 𝒫_C fournie à la source chaude. En déduire l'expression de la puissance électrique 𝒫_e fournie par le générateur au module à effet Peltier. Calculer numériquement 𝒫_e pour T_C = 293 K, T_F = 273K et I = 5A.
b) Que vaut l'efficacité e du réfrigérateur à effet Peltier dans les mêmes conditions expérimentales? Comparer les résultats à ceux de la question II.C.1-d. Quelles sont ici les causes d'irréversibilité dans le fonctionnement du réfrigérateur?
c) Donner le schéma électrique équivalent du module à effet Peltier et préciser les valeurs de sa force électromotrice U et de sa résistance interne r. Comparer ces résultats aux valeurs trouvées en II.C.1-c.
II.C.5) On souhaite obtenir une puissance de réfrigération de 50 W pour T_F = 273K, T_C = 293K et I = 5A. Combien de modules faut-il utiliser? Comment doit-on les assembler? Comment qualifieriez-vous le montage du point de vue électrique? du point de vue thermique?
