Présentation du sujet

Alternateur de bicyclette, thermorégulation d'un cycliste et chimie du chlore
Afficher ou masquer la section

Le sujet se compose de deux problèmes de physique indépendants et d'un problème de chimie, portant sur le programme de seconde année. La première partie étudie un alternateur de bicyclette, la deuxième la thermorégulation d'un cycliste par bilan thermique, et la troisième la chimie du chlore et de ses dérivés, notamment l'eau de Javel.

  1. 1Partie I : alternateur de bicyclettedeuxième annéeÉtude d'une bobine plate génératrice, de l'équation différentielle du circuit et d'un filtre, avec une réalisation pratique.
  2. 2Partie II : thermorégulation d'un cyclistedeuxième annéeBilan énergétique du corps humain modélisé par des sphères et établissement de l'équation de la chaleur en coordonnées sphériques.
  3. 3Partie III : le chlore et ses dérivésdeuxième annéeFormules de Lewis, diagramme potentiel-pH, dismutation, eau de Javel et étude thermodynamique de la réaction de Deacon.

Ce qu'a observé le jury

6 erreurs relevées
Bobine plate confondue avec un solénoïde · Passage en complexe de l'équation différentielle mal maîtrisé · Surface d'une sphère mal connue
Afficher ou masquer la section

La partie III sur le chlore a été abordée par plus de 50 % des candidats et a donné lieu à une moyenne correcte. Le jury note que, comme chaque année, d'excellentes copies alliant bonnes connaissances scientifiques, interprétation claire des modèles et calculs rigoureux ont été remarquées, à côté de fautes surprenantes sur des notions de base.

Les erreurs les plus sanctionnées

  1. 1
    Bobine plate confondue avec un solénoïde

    Un grand nombre de candidats n'a pas compris qu'une bobine de N spires placées dans un plan était une bobine plate et non un solénoïde.

  2. 2
    Passage en complexe de l'équation différentielle mal maîtrisé

    La transcription dans le domaine complexe de l'équation différentielle vérifiée par i(t) est délicate pour beaucoup de candidats, notamment la traduction du régime permanent.

  3. 3
    Surface d'une sphère mal connue

    L'expression de la surface d'une sphère n'est pas connue de tous les candidats, le facteur 4/3 apparaissant trop souvent à sa place.

    « Il est regrettable que l'expression de la surface d'une sphère ne soit pas connue par tous les candidats »
  4. 4
    Équation de la chaleur en sphérique non établie

    Certains candidats parachutent une expression du laplacien en coordonnées sphériques au lieu de faire le bilan énergétique demandé entre deux sphères de rayon r et r+dr.

  5. 5
    Notion de dismutation très mal connue

    Alors que le diagramme potentiel-pH est globalement maîtrisé, la notion de dismutation reste très mal connue des candidats.

  6. 6
    Erreur de signe sur l'enthalpie libre de la réaction de Deacon

    Les calculs d'enthalpie et d'entropie sont corrects mais l'expression de l'enthalpie libre est fausse par un problème de signe, ce qui fausse la constante de réaction obtenue.

Ce qui a été bien réussi

  • La deuxième partie sur la thermorégulation a été abordée par la grande majorité des candidats.
  • Un bon nombre de copies fait apparaître l'expression exacte du couple exercé sur un dipôle magnétique.
  • Le diagramme potentiel-pH est, d'une façon générale, maîtrisé par les étudiants.
  • Les calculs d'enthalpie et d'entropie de la réaction de Deacon sont corrects.

Conseils du jury

  • Connaître les notions de base : résolution d'une équation différentielle en régime forcé, réalisation d'un bilan énergétique, écriture d'une constante d'équilibre en fonction du nombre de moles.
  • Veiller à l'homogénéité des relations écrites.
  • Ne pas fournir de démonstration détaillée quand l'énoncé demande de rappeler un résultat classique, mais faire preuve de clarté et de rigueur quand il s'agit de justifier un résultat fourni par l'énoncé.
  • Un résultat simplement parachuté de la calculatrice ne rapporte aucun point.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section

PHYSIQUE-CHIMIE

Le sujet de physique se compose de deux problèmes indépendants relatifs au cyclotourisme. Le premier aborde le problème de l'éclairage tandis que le second s'intéresse à la régulation thermique du cycliste pendant l'effort.

Partie I - Alternateur de bicyclette

I.A - Schéma de principe

On peut représenter un alternateur de bicyclette de la façon suivante :
  • Un aimant permanent, assimilable à un dipôle magnétique de moment M⃗ tourne dans le plan ( O, y⃗, z⃗ ) en faisant avec l'axe ( O, y⃗ ) un angle θ = ωt, avec ω constante.
  • Une bobine comportant N tours de fil, chaque tour étant assimilable à une spire de rayon a, de résistance r et d'inductance L est placée dans le plan (O, x⃗, z⃗), centrée en O, sa normale étant dans le sens de y⃗. Cette bobine, branchée en série avec une résistance R représentant les lampes de la bicyclette, est parcourue par un courant i(t).
    (On rappelle qu'un dipôle magnétique de moment M⃗ est équivalent à une boucle de courant M⃗ = IS⃗, ‖S⃗‖ étant supposé beaucoup plus petite que la surface d'une spire de la bobine).

I.A.1)

a) Rappeler l'expression du champ magnétique créé, en un point de son axe, par un bobine circulaire de rayon a, d'axe Oy, comportant N spires parcourues par le courant i(t); on précisera sur un schéma la signification des paramètres utilisés dans cette expression.
b) Exprimer le flux φ_B du champ magnétique créé par cette bobine à travers la spire, équivalente au dipôle magnétique, de vecteur surface S⃗.
c) En utilisant les propriétés des coefficients d'inductance mutuelle ℳ_(12) et ℳ_(21) de deux circuits (1) et (2), déduire de ce qui précède le flux magnétique φ_M envoyé par le dipôle dans la bobine de rayon a en fonction du temps t. On exprimera le résultat en fonction de N, M, a, ω, t et de la perméabilité magnétique du vide μ_0.

Filière MP

I.A.2) En déduire le flux total Φ traversant la bobine, puis la force électromotrice d'induction e dont la bobine est le siège, en fonction de M, N, L, a, i, ω et μ_0.
I.A.3) En déduire l'équation différentielle vérifiée par i(t).
I.A.4) En régime permanent, on pose i(t) = Icos(ωt + ψ), I étant un nombre réel positif.
Déterminer les expressions de I et ψ en fonction des données du problème.
I.A.5) Tracer le diagramme de Bode de I [représentation de 20log(I) en fonction de log(ω)] et de ψ [représentation de ψ en fonction de log(ω) ].
Quelle est la fonction réalisée par ce filtre?
I.A.6) Soit U_R la tension maximale aux bornes de la résistance R. On pose U_M = lim_(ω → ∞)(U_R). Quelle est la valeur de U_M ?
I.A.7) Calculer la puissance instantanée absorbée par R. En déduire la puissance électrique moyenne ⟨P_(électrique)⟩ absorbée par les lampes de la bicyclette en fonction de U_M, R, L, ω, r.
Remarque: ⟨X⟩ représente la valeur moyenne de X(t).
I.A.8) Rappeler l'expression du couple Γ⃗ exercé sur un dipôle magnétique plongé dans un champ magnétique extérieur B⃗ uniforme. En admettant que le champ créé par la bobine est uniforme au niveau de l'aimant tournant, calculer le couple instantané qu'il faut appliquer sur l'aimant pour que la vitesse angulaire de ce dernier soit constante, ainsi que la puissance mécanique instantanée fournie correspondante en fonction de U_M, R, L, ω, r.
I.A.9) En passant aux valeurs moyennées dans le temps, établir la relation entre ⟨P_(mécanique)⟩ et ⟨P_(électrique)⟩. Quel est le rendement de l'alternateur ainsi modélisé ?
I.A.10) Applications numériques :
μ_o = 4π10^(− 7)USI
La puissance moyenne absorbée par les lampes de la bicyclette doit être de 3 W sous une tension maximale de 6 V pour obtenir un fonctionnement correct. L'axe de rotation de l'aimant est

solidaire d'un axe mis en mouvement par le contact d'une molette de diamètre d_m = 25 mm au contact du pneu, au voisinage immédiat de la bande de roulement. Le moment magnétique d'un aimant courant vaut 4,0 U.S.I., la bobine est réalisée en bobinant 100 tours de fils sur un support de 4 cm de diamètre. La résistance électrique obtenue est de 1Ω.
  • Calculer ω pour un vélo avançant à une vitesse de 15 km/h.
  • Calculer R pour que la puissance maximale dissipée dans les lampes soit de 3W .
  • Calculer la valeur de L permettant d'obtenir la tension convenable aux bornes des lampes quelque soit la vitesse du cycliste.
  • Calculer numériquement la quantité (R + r)/L. Quelle est sa signification dans le diagramme de Bode ? Le fonctionnement d'un alternateur qui serait construit conformément à ce modèle théorique serait-il satisfaisant?

I.B - Une réalisation pratique

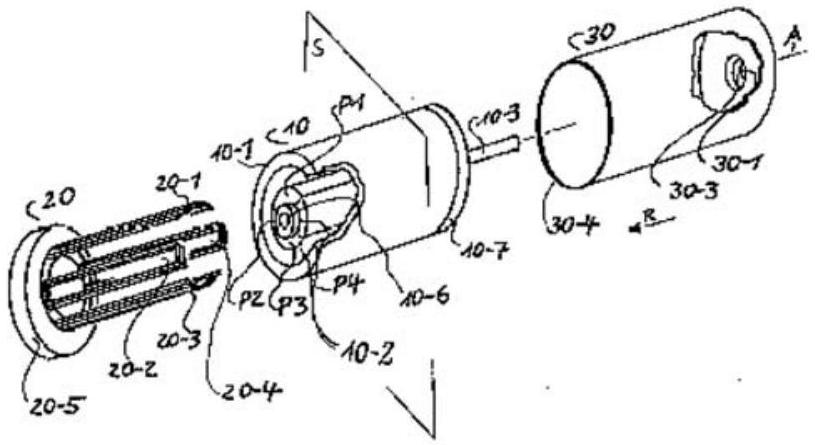

Un inventeur a déposé
Alternateur sans balais à rotor extérieur à l'Institut National de la Propriété Industrielle (INPI) dans le courant de l'année 2000, le brevet suivant, peu compréhensible en première lecture :
«La présente invention concerne un alternateur à induit extérieur sans balai, et plus particulière-

ment une dynamo de bicyclette, dont l'induit est constitué d'une structure à aimants permanents et d'une culasse en forme de corps de cylindre réalisée dans un matériau magnétique dur ou mou, entre lesquels aimants permanents et l'induit se trouve un passage annulaire dans lequel s'enfonce une bobine à noyau d'air encastrée à une extrémité. Afin de permettre la dissipation de la chaleur, l'induit présente des lumières ou fentes ou bien alors, par le biais d'un arbre creux de l'alternateur et de prises d'air, l'air circule et est amené au passage annulaire ou en est évacué. Lors de l'entraînement d'un alternateur à induit extérieur sans balai au moyen d'un induit multipolaire et d'une bobine, laquelle comporte un nombre de pôles identique à celui de ses enroulements, les enroulements à bobine ou une partie d'entre eux sont mis en circuit selon la combinaison souhaitée soit parallèlement les uns aux autres soit en série en fonction de la fréquence de la tension alternative qui est
obtenue. Grâce à cela, il en résulte une augmentation de la tension d'alternateur ou du rendement électrique.»
La suite de ce problème se propose d'étudier théoriquement ce dispositif, en le modélisant ainsi (voir figures ci-après).

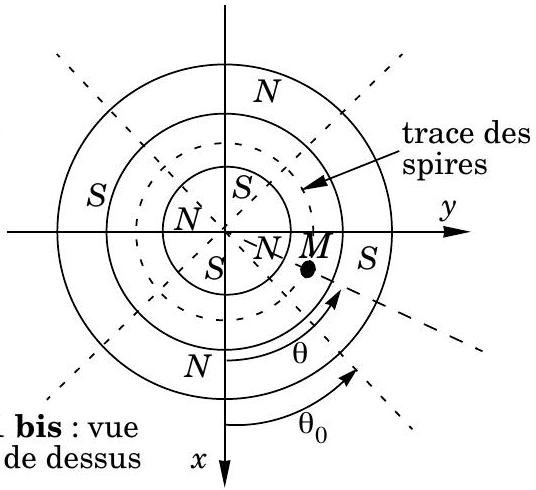

Figure 2 : Induit vu de dessus
aimant (rotor)
Figure 3 : Spire S⃗_1 seule

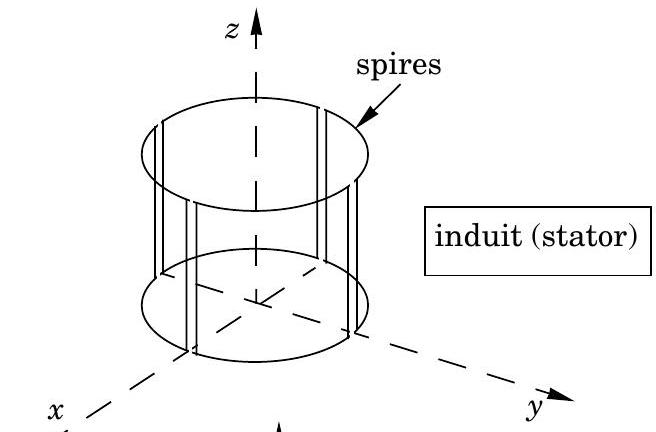

L'induit est formé de quatre spires indépendantes, reliées électriquement en série. Chaque spire est constituée de N tours de fil, géométriquement disposés sur deux segments parallèles à l'axe des cylindres, et deux arcs de cercle centrés sur l'axe reliant les segments verticaux. Le fil est bobiné de façon telle que les
normales de deux spires adjacentes soient de sens contraire selon u⃗_r. La hauteur de chaque spire sera notée h, et le rayon de l'arc de cercle a.
L'ensemble de ces quatre spires est immobile par rapport au repère Oxyz.
Le rotor est un cylindre aimanté tournant à vitesse angulaire constante ω autour de l'axe Oz. Ce cylindre présente un entrefer ayant la forme d'une gorge cylindrique dans laquelle l'ensemble des quatre spires peut se placer.
Remarques :
  • Les quatre spires S_i sont isolées électriquement les unes des autres le long des côtés parallèles à l'axe Oz.
    Un dispositif, non représenté sur la figure, permet de les brancher en série de façon à ce qu'elles soient parcourues par le même courant.
  • Les indications des pôles Nord et Sud sont représentés pour des raisons de commodité sur les figures 1 et 1bis dans le plan supérieur des aimants (parallèle à xOy ), mais les pôles sont en réalité au niveau des surfaces cylindriques situées dans l'entrefer, créant ainsi dans ce dernier un champ radial.
    Soit θ l'angle permettant de repérer un point situé sur une des surface S_i, θ_0 l'angle de rotation du rotor aimanté par rapport au repère Oxyz.

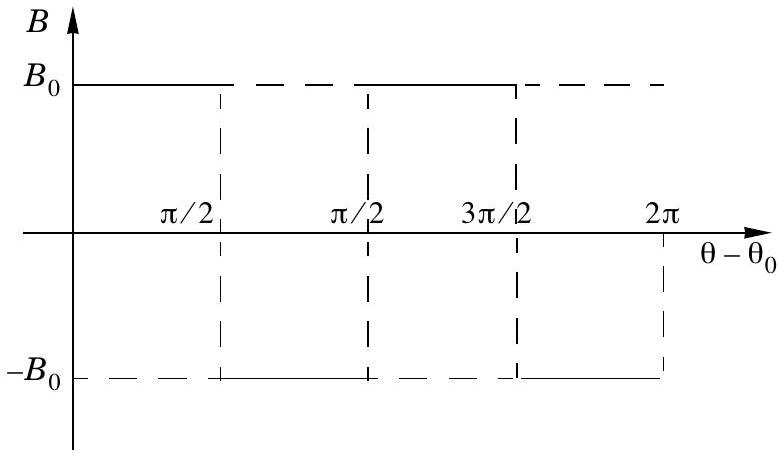

    Le champ magnétique B⃗ créé dans l'entrefer sera supposé radial, son module indépendant de z sur toute la hauteur de chaque spire, et dont la dépendance en fonction de θ − θ_0 est représentée par la fonction représentée ci-contre.
    I.B.1) Montrer que pour la spire S_1, le flux φ_1 a pour
    expression :
    (a) si(θ_0 ∈ [0, π/2]) : φ_1 = Nha(π/2 − 2ωt)B_0,
    (b) si(θ_0 ∈ [π/2, π]) : φ_1 = Nha(2ωt − (3π)/2)B_0
    I.B.2) En déduire la loi de variation du flux créé par la rotation de l'aimant dans les 4 spires du stator en fonction du temps. On représentera ce flux total Φ_(ext) en fonction du temps en précisant sur le graphique les points remarquables.

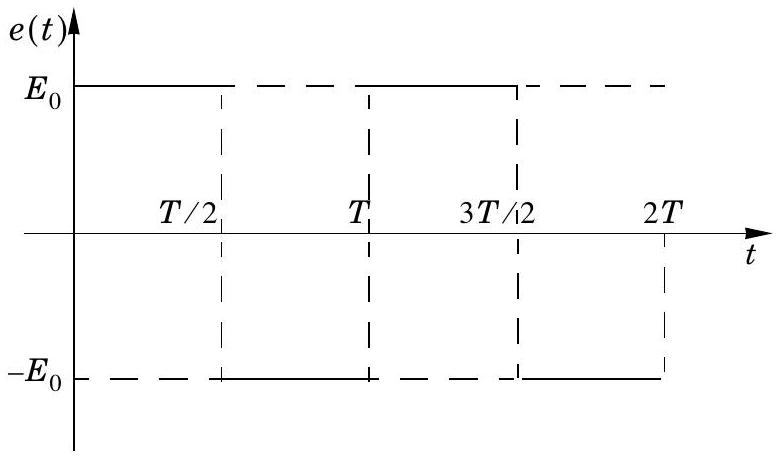

    I.B.3) Montrer que la force électromotrice d'induction due au mouvement de l'aimant par rapport au stator admet la représentation ci-contre, ou E_0 et T seront exprimés en fonction de ω, N, h, a et B_0
    I.B.4) On suppose que l'ensemble des quatre spires en série est équivalent à une bobine d'inductance L et de résistance r.
Dessiner le circuit électrique équivalent au dispositif étudié. En déduire l'équation différentielle vérifiée par le courant i(t) circulant dans le stator.
I.B.5) Exprimer i(t) dans les deux intervalles [0, T/2] et [T/2, T], en introduisant deux constantes d'intégration A_1 et A_2.
I.B.6) Pour déterminer le régime permanent, écrire les deux équations portant sur A_1 et A_2 permettant l'existence de ce régime. On posera, pour simplifier les expressions :
δ = exp(− π/(2ωτ)),
ou τ est une grandeur qu'on exprimera en fonction de L, R et r.
En déduire les expressions de A_1 et A_2.
I.B.7) En déduire dans le cas du régime permanent les expressions de i(t) dans les deux intervalles
[0, T/2] et [T/2, T]
I.B.8) Applications numériques :
On donne : L = 10mH, R + r = 7Ω, ω = 333rad/s, N = 20, h = 5 cm, a = 2 cm
  • Calculer τ, T/2, δ
  • En déduire que les valeurs extrêmes de i(t) sont pratiquement atteintes au cours du fonctionnement.
  • Calculer B_0 permettant d'obtenir E_0 = 6 V
  • Sachant que le champ magnétique dans l'entrefer d'un aimant courant peut atteindre 0, 5 T, conclure sur la faisabilité du dispositif.

Partie II - Thermorégulation d'un cycliste

La thermorégulation est l'ensemble des phénomènes qui permettent au corps humain de conserver une température centrale constante, dans diverses conditions d'activité physique et malgré les variations de la température extérieure, dans une certaine limite.
La thermorégulation est due à des productions internes de chaleur (thermogenèse liée au métabolisme et à l'activité physique), et à des déperditions de chaleur au niveau de la respiration et de la peau (thermolyse). Pour que l'organisme fonctionne correctement, sa température interne doit rester dans une plage de température assez étroite, typiquement entre 36^∘C et 38^∘C.
Le but de ce problème est d'étudier comment le corps humain d'un cycliste est capable de réguler sa température.
Données numériques
Constante de Stefan : σ = 5, 710^(− 8)Wm^(− 2) K^(− 4)
Puissance associée à la thermogenèse (liée au métabolisme)
  • au repos: P_M = 4, 1 m^(0, 75); m en kg, P_M en W
  • effort modéré : le double de la puissance au repos
  • effort important : le triple de la puissance au repos
Limites de température pour un fonctionnement normal du corps humain : de 36^∘C à 38^∘C
Surface de peau d'un corps humain : S = 71, 84m^(0, 425)h^(0, 725)(S en cm^2, m en kg , h en cm)
Conductivité thermique des tissus humains faiblement irrigués : λ = 0, 3 U.S.I.
Coefficient de transfert conducto-convectif peau/air intervenant dans la loi de Newton, en fonction de V, norme de la vitesse relative de l'air par rapport à la peau:
K_c = 5 + 5 V; K_c en WK^(− 1) m^(− 2); V en ms^(− 1)
Masse du cycliste : m = 80 kg Taille du cycliste : h = 1, 80 m

II.A - Modélisation

II.A.1) Détermination du coefficient global de transfert thermique entre le corps et l'extérieur
a) Rappeler la loi de Stefan pour le rayonnement thermique d'un corps noir, et donner sa signification énergétique.
b) En considérant que le corps humain se comporte comme un corps noir de température de surface T_s dans un environnement extérieur rayonnant comme
un corps noir à la température T_a, montrer que la puissance surfacique échangée par le corps humain avec son environnement peut se mettre sous la forme approchée p_r = k(T_a − T_s) pour T_s peu différente de T_a, ou k est un coefficient que l'on exprimera en fonction de σ et T_a
Calculer numériquement k pour T_a = 298 K
c) On admettra que le coefficient k calculé précédemment pour 298 K varie peu pour les températures ambiantes qui seront considérées par la suite (typiquement entre 0^∘C et 40^∘C ).
En déduire que le coefficient de transfert total entre la peau et l'air (conduction -convection-rayonnement) est alors donné par la formule approchée K_(cr) = 11 + 5 V(enWK^(− 1) m^(− 2))

II.A.2) Représentation du corps humain

Pour faciliter les calculs, on désire modéliser le corps humain par une sphère de rayon R.
À l'aide des données numériques fournies, calculer la surface de peau du cycliste. En déduire le rayon R.

II.B - Modèles physiques de thermorégulation

II.B.1) Premier modèle

La température interne du corps est T_i tandis que la température ambiante extérieure est T_a. On supposera que les pertes thermiques ne se produisent que sur la surface extérieure, la vitesse de l'air par rapport à la sphère étant nulle.
a) Écrire la relation entre la puissance de thermogenèse P_M, K_(cr), S, T_i et T_a.
b) En déduire la plage de température ambiante T_a permettant la régulation thermique.
c) Faire l'application numérique pour l'organisme au repos. Conclusion?

II.B.2) Deuxième modèle

Afin de réguler sa température, le corps humain est capable de limiter ou de favoriser la circulation sanguine dans ses couches périphériques (vasoconstriction ou vasodilatation), le sang étant le principal responsable de l'uniformisation de la température interne (homéothermie).
On considérera donc toujours le corps humain comme une sphère de même dimension que précédemment. Le volume est décomposé en deux zones :
  • une zone centrale de rayon R − e, thermorégulée, dont la température est constante et égale à T_i,
  • une zone périphérique de transition d'épaisseur e constituée de tissus faiblement irrigués, siège uniquement d'une conduction thermique radiale.
    a) Équation de la chaleur dans la zone de transition
  • Rappeler la loi de Fourier de la conduction thermique. Préciser la direction du vecteur densité de courant thermique j_(th)^(→−)
  • En faisant un bilan énergétique pour la couche contenue entre les sphères de rayon r et r + dr, établir l'équation aux dérivées partielles vérifiée par T(r, t) dans la zone de conduction (on pourra introduire toute donnée utile non explicitement fournie dans l'énoncé).
    b) Dans le cas du régime permanent, montrer que T = A/r + B. Déterminer les constantes A et B en fonction de T_i, T_s, R et e.
    c) On pose ε = R − r. En supposant que e < R, montrer que dans la zone de transition, T(ε) est alors une fonction linéaire de ε (on vérifiera que les valeurs extrêmes de T(ε) pour ε = 0 et ε = e sont convenables).
    d) En utilisant l'expression du flux thermique, exprimer P_M en fonction de R, λ, e, T_i et T_s.
    e) Exprimer de même la relation donnant P_M en fonction de R, K_(cr), T_s et T_a.
    f) En déduire la relation donnant T_i − T_a en fonction de P_M.
    g) Dans les ouvrages de physiologie, on estime que le volume de la zone de conduction (zone de vasoconstriction/vasodilatation) peut représenter un pourcentage x compris entre 20% et 50% du volume total.
    Calculer e en fonction de R et de x. Faire l'application numérique pour les deux valeurs extrêmes de x.
    h) On suppose l'air immobile par rapport à la peau.
  • pour un organisme au repos, calculer les valeurs extrêmes de T_a pour lesquelles la régulation thermique est possible.
  • pour un organisme effectuant un effort modéré, calculer de même les valeurs extrêmes de T_a pour lesquelles la régulation thermique est possible.
    i) On considère maintenant un cycliste effectuant un effort modéré en roulant à 18 km/h dans une atmosphère sans vent.
    Calculer les valeurs extrêmes de T_a pour lesquelles la régulation thermique est possible.
    La régulation est-elle possible si la température extérieure est de 30^∘C ?

II.B.3) Troisième modèle

Le dernier phénomène intervenant dans la thermorégulation est la transpiration. Dans le domaine de température considéré, l'évaporation de la sueur nécessite une enthalpie massique de changement de phase de l'ordre de L_v = 2450 J/g.
Soit μ le débit massique de sueur produite par l'organisme (en g/heure ). On supposera que l'évaporation est suffisamment rapide pour ne pas avoir d'accumulation de sueur sur la peau: la surface du corps reste donc pratiquement sèche.
a) La transpiration ne modifiant pas de façon notable la conduction de la chaleur dans la zone périphérique, calculer la différence T_i − T_s.
b) En faisant un bilan thermique à la surface, exprimer T_s − T_a en fonction de P_M, μ, L_v, R et K_(cr).
c) Déduire des deux relations précédentes l'expression de μ en fonction de T_i, T_a, P_M et des données du problème.
d) Applications numériques :
calculer la valeur minimale de μ en g/heure dans les cas suivants :
  • corps au repos, θ_a = 30^∘C.
  • cycliste fournissant un effort important, θ_a = 35^∘C, vitesse V = 18 km/h.
  • Les ouvrages de physiologie font état de débit de transpiration pouvant valoir jusqu'à plusieurs litres par heure dans des conditions extrêmes. Le modèle présenté ici vous paraît-il satisfaisant?
    e) Ce qui est présenté ici ne vaut que pour une atmosphère sèche. Dans une atmosphère humide, la vitesse de l'évaporation diminue quand la pression partielle de l'eau augmente, jusqu'à s'annuler quand cette pression devient égale à la pression de vapeur saturante à la température considérée. Expliquer quelle est l'influence du taux d'humidité de l'atmosphère sur la régulation thermique.

Partie III - Le chlore et ses dérivés

La désinfection des eaux de piscine fait encore largement appel au chlore et à ses dérivés.
L'objet du problème suivant est d'aborder quelques aspects de ce traitement.

III.A - L'élément chlore

III.A.1) Donner la structure électronique du chlore.
III.A.2)
a) A quelle famille d'éléments chimiques appartient le chlore?
b) Donner le nom des autres éléments chimiques de cette famille.
III.A.3) Donner la structure de Lewis de Cl_2, Cl^−, HClO, ClO^−.
III.A.4) Indiquer la géométrie de la molécule HClO , obtenue à partir de la méthode VSEPR .

III.B - Oxydoréduction

III.B.1) Dans les conditions standard, à 298 K , le potentiel chimique du dichlore en solution aqueuse vaut:
μ^∘(298K)Cl_2(aq) = + 5, 70kJ ⋅ mol^(− 1)(μ^∘(298K)Cl_2(g) = 0kJ ⋅ mol^(− 1)).
Déterminer la concentration en Cl_2(aq) d'une eau en présence de dichlore gazeux sous une pression de 1 bar, à 298K.
III.B.2) Lecture du diagramme E = f(pH) ci-après.
a) Déterminer le nombre d'oxydation de l'élément chlore pour les espèces intervenant dans le diagramme : Cl_2(aq), Cl^−, HClO, ClO^−. Quelles sont les espèces qui peuvent se comporter comme des oxydants, des réducteurs?
b) Identifier les espèces A, B, C, D.
c) Déterminer, à partir du diagramme et en justifiant la méthode utilisée :
  • le potentiel standard du couple HClO/Cl^−.
  • le pKa du couple HClO/ClO^−
  • Comparer les valeurs déterminées à celles indiquées dans l'énoncé.
    d) Calculer les pentes des différentes frontières du diagramme.
    III.B.3) Écrire la réaction de dismutation du dichlore en solution aqueuse, calculer sa constante d'équilibre.

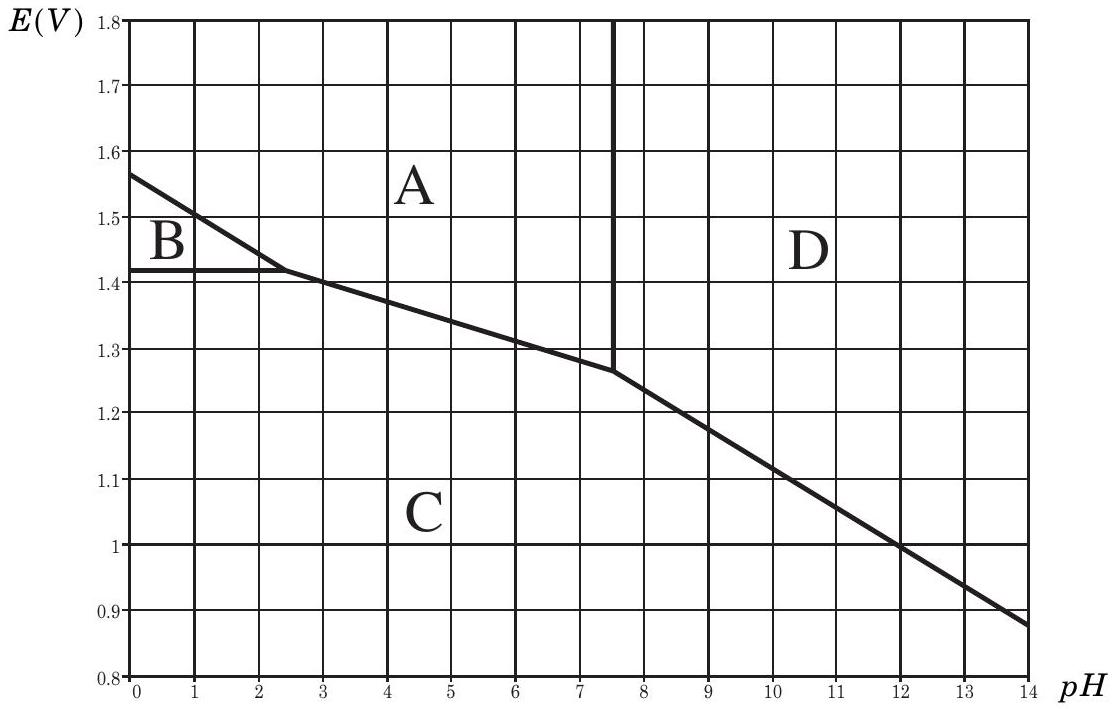

Diagramme potentiel- pH du chlore
Le diagramme ci-dessus est tracé pour une concentration totale en élément chlore dans la solution aqueuse de c = 0, 100 mol.L^(− 1). La frontière entre espèces correspond à l'égalité des concentrations molaires en élément chlore de part et d'autre de cette frontière.

III.C - L'eau de Javel

L'eau de Javel est une solution aqueuse équimolaire d'ions Na^+et ClO^−.
Le degré chlorométrique désigne le nombre de litres de dichlore qui peuvent être libérés par l'addition d'acide chlorhydrique en quantité non limitante à un litre d'eau de Javel dans les conditions normales de température et de pression (273 K, 1, 013bar) .
III.C.1) À combien de moles de dichlore correspond un litre d'eau de Javel commerciale à 48 «degrés chlorométriques»?
Dans une piscine de 60 m^3, on introduit de l'eau de Javel commerciale à 48 degrés chlorométriques.
III.C.2) Quelle est la concentration des ions ClO^−, en mol. L^(− 1), d'une solution à 1mg.L^(− 1) en élément chlore ? En déduire le volume d'eau de Javel commerciale à verser dans la piscine pour obtenir la même concentration.
III.C.3) Quel est alors le pH de l'eau de la piscine?
III.C.4) Quel volume d'acide chlorhydrique à 9 mol. L^(− 1) doit -on verser pour amener le pH de cette eau à 7,5 .
III.C.5) Quelle est la propriété de cette eau?
III.C.6) Quel risque y a-t-il à verser de l'acide chlorhydrique dans de l'eau de Javel concentrée?

III.D - Réaction de Deacon

La production de dichlore est actuellement assurée essentiellement par électrolyse d'une solution aqueuse de chlorure de sodium. Cependant, dans le cas où on souhaite valoriser le chlorure d'hydrogène obtenu comme sous produit dans des synthèses organiques, on utilise la réaction de Deacon :
4HCl(g) + O_2(g) = 2H_2 O(g) + 2Cl_2(g)

III.D.1)

a) Calculer l'enthalpie libre standard de réaction en fonction de la température (on se placera dans le cadre de l'approximation d'Ellingham).
b) Calculer la constante d'équilibre K^∘ à 750 K
III.D.2) Sous une pression de 1 bar , maintenue constante, à la température de 750 K , on mélange une mole de dioxygène et 4 mole de chlorure d'hydrogène. Calculer la composition du système à l'équilibre.
III.D.3) Indiquer et justifier dans quel sens évolue cet équilibre, si :
a) on augmente la température, la pression étant maintenue constante ;
b) on augmente la pression, la température étant maintenue constant ;
c) on introduit une faible quantité d'air, la pression et la température étant maintenues constantes.
III.D.4) Cette réaction est catalysée par du chlorure de cuivre II. Quel est l'effet du catalyseur sur la réaction?
III.E - Diagramme binaire HCl/H_2 O

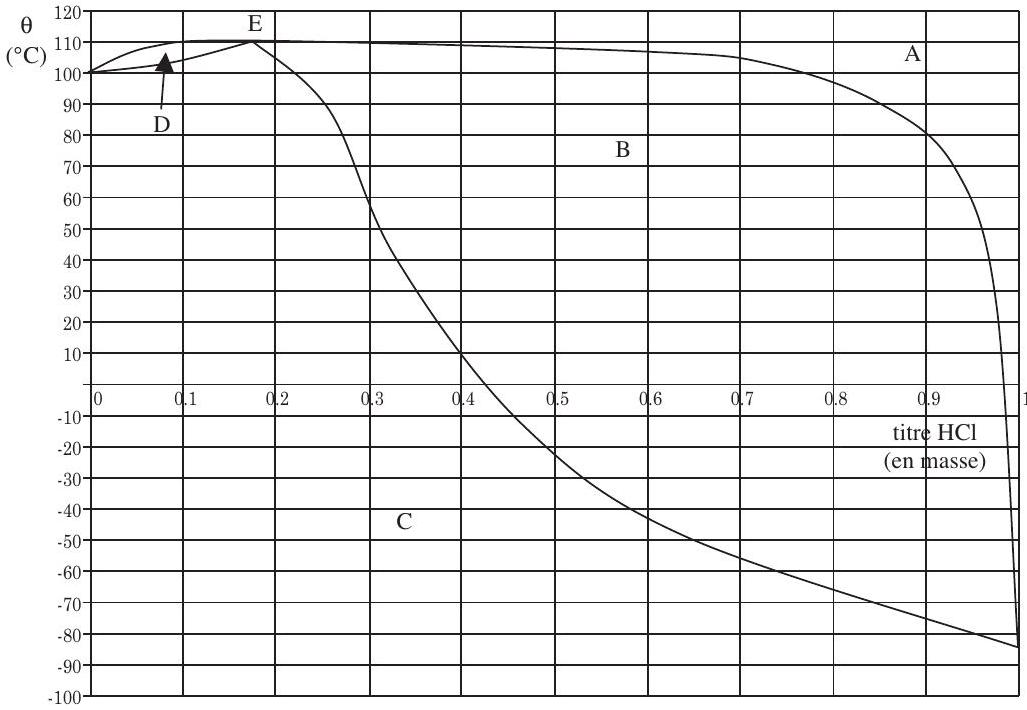

Diagramme binaire H_2 O/HCl
Pour ajuster le pH d'une eau trop basique, on peut ajouter de l'acide chlorhydrique, solution aqueuse de chlorure d'hydrogène. Le diagramme binaire liquide vapeur du mélange H_2 O/HCl sous une pression de 1 bar est représenté ci-dessus. (En abscisse est porté le pourcentage en masse en chlorure d'hydrogène, en ordonnée la température en ^∘C ).
III.E.1) Préciser la nature des domaines A, B, C, D. Indiquer le nom des courbes frontières entre D, B et A; entre D, B et C. Quelle est la particularité du point E ?
III.E.2) Déterminer à 25^∘C sous une pression de 1 bar, la composition de la phase liquide, en équilibre avec la phase vapeur. En déduire la solubilité du chlorure d'hydrogène, en litres pour 1 kg d'eau.
III.E.3) La solution commerciale a un titre massique en HCl égal à 33%.
a) Déterminer la température de début d'ébullition de cette solution.
b) Un kilogramme de cette solution commerciale est portée à 90^∘C, sous une pression de 1 bar. Déterminer :
  • la masse de la phase liquide ;
  • la masse de la phase vapeur
  • la masse de chlorure d'hydrogène contenu dans la phase vapeur ;
  • la masse de chlorure d'hydrogène contenu dans la phase liquide.

Données :

Nombre atomique du chlore Z = 17, de l'oxygène Z = 8, de l'hydrogène Z = 1
Masse molaire atomique du chlore : 35, 5 ⋅ 10^(− 3) kg ⋅ mol^(− 1)
Masse molaire atomique de l'hydrogène : 1, 0 ⋅ 10^(− 3) kg ⋅ mol^(− 1)
couple HClO/ClO^−pKa = 7, 5; K_(eau) = 10^(− 14);
R = 8, 314 J ⋅ mol^(− 1) ⋅ K^(− 1)
Dans la relation de Nernst, on prendra (RT)/FLn(10) = 0, 059V à 298 K
Potentiels rédox standards :
Couple HClO/Cl^− Cl_2(aq)/Cl^− HClO/Cl_2(aq) I_2(aq)/I^− S_4 O_6^(2 −)/S_2 O_3^(2 −)
E^∘( à pH = 0)
en Volt
1, 49 V 1,39 1,59 0,62 0,08
HCl(g) Cl_2(g) O_2(g) H_2 O(g)
Δ_f H^∘(298 K)kJ ⋅ mol^(− 1) − 92, 34 0 0 − 241, 94
Δ_f S^∘(298 K)J ⋅ mol^(− 1) ⋅ K^(− 1) 186,77 223,06 205,1 188,82

Questions fréquentes

3 questions
Sur quels chapitres porte centrale physique-chimie MP 2006 ?
Afficher ou masquer la section

Sur quels chapitres porte centrale physique-chimie MP 2006 ?

Le sujet porte sur l'induction électromagnétique et les circuits en régime forcé (alternateur de bicyclette), les transferts thermiques (thermorégulation d'un cycliste) et la chimie du chlore avec les diagrammes potentiel-pH.

Quelles erreurs le jury a-t-il le plus relevées sur ce sujet centrale MP ?

La confusion entre bobine plate et solénoïde, une surface de sphère mal connue, une équation de la chaleur en coordonnées sphériques mal établie, et une notion de dismutation très mal maîtrisée en chimie.

Quelle partie du sujet centrale physique-chimie MP 2006 a été la plus abordée ?

D'après le rapport, la partie II sur la thermorégulation d'un cycliste a été abordée par la grande majorité des candidats, et la partie III sur le chlore par plus de 50 % d'entre eux avec une moyenne correcte.

Pas de description pour le moment
