Centrale Physique Chimie 2 MP 2026Sujet et corrigé

Microscopie thermique à sonde locale

1,5(4 votes)
Faisable en Sup

Faisable en sup ?

Faisable en partie en MPSI : 16 questions sur 46. Autres questions faisables en MPSI

Autres premières années : PTSI 9 questions.

Détail par partie

Téléchargements

  • Rapport du jury : pas encore publié

Présentation du sujet

Microscopie thermique à sonde locale : fabrication de la pointe et mesure de conductivité thermique
Afficher ou masquer la section

Le sujet étudie une technique de microscopie thermique à sonde locale reposant sur une micro-pointe en fil de Wollaston. Il traite d'abord la fabrication chimique de la pointe, puis la mesure du flux thermique transmis à un échantillon en régime continu, et enfin la détermination des paramètres géométriques de la pointe en régime alternatif. La partie A est indépendante des parties B et C.

  1. 1Partie A : production de la pointeOn étudie l'attaque chimique de l'argent du fil de Wollaston à l'aide d'un diagramme potentiel-pH de l'azote et le procédé d'électrolyse permettant de fabriquer la pointe.
  2. 2Partie B : mesures thermiques en régime continuOn modélise le filament par une ailette thermique parcourue par un courant continu pour établir le profil de température hors contact et en contact avec l'échantillon, puis pour relier le flux transmis à la conductivité thermique du matériau.
  3. 3Partie C : mesure des paramètres géométriques en mode alternatifOn alimente la pointe par un courant alternatif pour étudier la réponse thermique en fonction de la fréquence, en déduire la longueur et le rayon du filament, puis on conçoit le traitement électronique du signal par un pont de Wheatstone.

L'épreuve en chiffres

Moyenne 9,28 / 20 · écart-type 4,05 · 4 633 présents · où vous situez-vous ?
Afficher ou masquer la section
Moyenne
9,28/ 20
Écart-type
4,05
Présents
4 633
Coefficient
12
Durée
4 h
1er quartile
6,4
Médiane
9,2
3e quartile
12
moyenne 9,2805101520
Deux tiers des copies environ (moyenne ± écart-type)

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours, épreuve du 6 mai 2026. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Corrigé détaillé

46 questions
Indice, stratégie puis corrigé complet pour chaque question.
Afficher ou masquer la section

46 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré. Chaque question est vérifiée avant publication.

  1. Q1Donner les représentations de Lewis des différentes espèces azotées envisagées, les atomes d'oxygène étant…
  2. Q2Écrire la réaction de dissolution de l'acide nitrique dans l'eau. Justifier alors que l'acide nitrique…
  3. Q3Justifier que l'acide nitreux n'apparaît pas non plus dans le diagramme.
  4. Q4Déterminer alors les espèces correspondant aux domaines 1, 2 et 3 du diagramme.
  5. Q5Établir à partir des données thermodynamiques les équations des frontières séparant les domaines 2 et 3…
  6. Q6En déduire les coordonnées du point.
  7. Q7Écrire l'équation de la réaction que subit l'espèce associée au domaine 3 pour. Nommer cette réaction.
  8. Q8Déterminer par quel acide et dans quel domaine de pH l'argent peut être attaqué spontanément. Écrire…
Voir les 38 autres questions
  1. Q9Faire un schéma du dispositif expérimental en précisant le sens du courant et les réactions aux électrodes…
  2. Q10Exprimer la résistance électrique du filament à température ambiante en fonction des paramètres géométriques…
  3. Q11Justifier que la tension mesurée aux bornes de la pointe est sensiblement égale à celle aux bornes du…
  4. Q12Montrer que la variation de tension aux bornes de la pointe lors de sa mise en contact avec l'échantillon…
  5. Q13Montrer que la température dans le filament est solution, en régime quelconque, de l'équation de la…
  6. Q14En négligeant les variations de la résistivité électrique du filament avec la température, exprimer la…
  7. Q15Déterminer alors l'équation différentielle vérifiée par l'échauffement en régime permanent.
  8. Q16En déduire que: et donner les expressions de et en fonction de et des paramètres géométriques du filament.
  9. Q17Représenter graphiquement le profil de l'échauffement pour.
  10. Q18Calculer la valeur moyenne de l'échauffement dans le fil. Faire l'application numérique pour.
  11. Q19Montrer que:
  12. Q20Justifier que le flux thermique transmis dans l'échantillon est proportionnel à l'échauffement de la pointe…
  13. Q21Sachant que le filament évacue de l'énergie vers l'échantillon, déterminer les signes de, de et de.
  14. Q22En raisonnant sur la partie droite (), exprimer en fonction de la conductivité thermique du filament, de, de…
  15. Q23En déduire que, pour: et donner l'expression de en fonction de,, et.
  16. Q24Représenter graphiquement les variations de l'échauffement pour.
  17. Q25Exprimer la différence pour en fonction de,, et.
  18. Q26En déduire l'expression de en fonction de, et, puis exprimer en fonction uniquement de.
  19. Q27Expliquer pourquoi, sur la figure 5, les matériaux présentant une grande conductivité thermique (), tels que…
  20. Q28En vous appuyant sur les mesures de la figure 5, déterminer les valeurs approximatives du rayon de contact…
  21. Q29En négligeant les variations de la résistivité électrique du filament avec la température, montrer que la…
  22. Q30Justifier qu'en régime établi, l'échauffement en un point de la pointe peut s'écrire sous la forme: Écrire…
  23. Q31Exprimer la résistance de la pointe à l'instant en fonction de,,,,, et.
  24. Q32En déduire que la tension mesurée aux bornes de la pointe comporte une harmonique à la pulsation dont on…
  25. Q33Montrer que, en un point d'abscisse, l'échauffement alternatif vérifie l'équation:
  26. Q34En déduire que:
  27. Q35Exprimer alors l'échauffement moyen le long de la pointe en fonction de, et.
  28. Q36Déterminer le comportement basses fréquences de. On exprimera sa limite en fonction de,,, et. On donne pour…
  29. Q37En déduire une expression du rayon du filament en fonction de,,,, et.
  30. Q38Déterminer de même le comportement hautes fréquences de en fonction de,,,,,, et.
  31. Q39Déterminer les comportements asymptotiques de la phase pour les basses et les hautes fréquences, de…
  32. Q40Montrer que l'intersection des deux régimes asymptotiques permet de définir une fréquence caractéristique:
  33. Q41Vérifier la compatibilité des mesures de la figure 6 avec les résultats précédents.
  34. Q42Déterminer numériquement la demi-longueur du filament, puis son rayon, pour la pointe utilisée lors des…
  35. Q43Exprimer l'intensité en fonction de et des résistances pertinentes.
  36. Q44Montrer qu'avec la valeur de la résistance choisie, un doublement de la résistance de la pointe par rapport…
  37. Q45Montrer que la tension mesurée entre les bornes A et B s'écrit:
  38. Q46Proposer une valeur de afin que le fondamental de la tension ait une amplitude du même ordre de grandeur que…

Description

Le sujet étudie une technique de microscopie thermique à sonde locale reposant sur une micro-pointe en fil de Wollaston. Il traite d'abord la fabrication chimique de la pointe, puis la mesure du flux thermique transmis à un échantillon en régime continu, et enfin la détermination des paramètres géométriques de la pointe en régime alternatif. La partie A est indépendante des parties B et C.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section

Physique-chimie 2

MP
4 heures
Calculatrice autorisée

Microscopie thermique à sonde locale

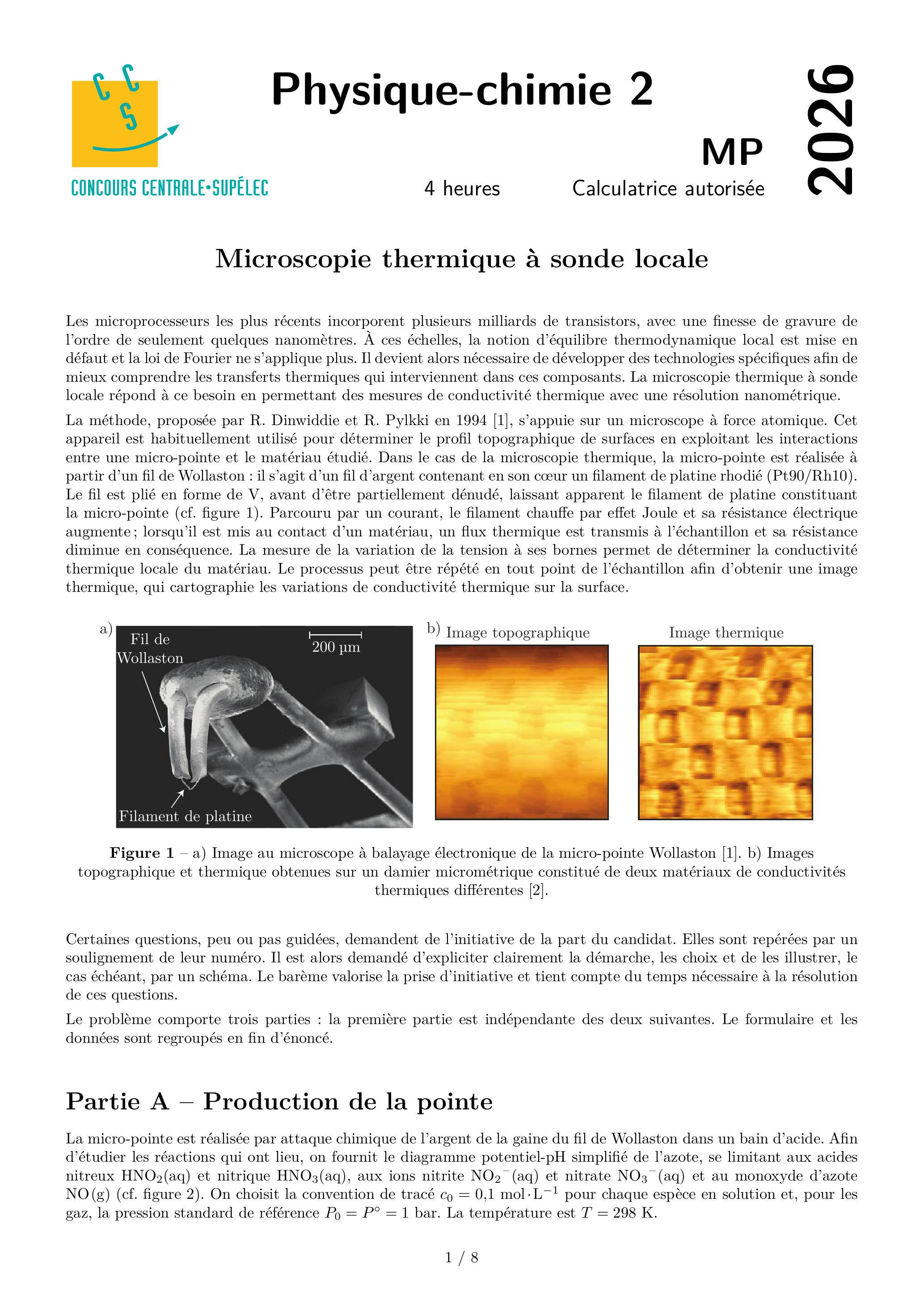

Les microprocesseurs les plus récents incorporent plusieurs milliards de transistors, avec une finesse de gravure de l'ordre de seulement quelques nanomètres. À ces échelles, la notion d'équilibre thermodynamique local est mise en défaut et la loi de Fourier ne s'applique plus. Il devient alors nécessaire de développer des technologies spécifiques afin de mieux comprendre les transferts thermiques qui interviennent dans ces composants. La microscopie thermique à sonde locale répond à ce besoin en permettant des mesures de conductivité thermique avec une résolution nanométrique.
La méthode, proposée par R. Dinwiddie et R. Pylkki en 1994 [1], s'appuie sur un microscope à force atomique. Cet appareil est habituellement utilisé pour déterminer le profil topographique de surfaces en exploitant les interactions entre une micro-pointe et le matériau étudié. Dans le cas de la microscopie thermique, la micro-pointe est réalisée à partir d'un fil de Wollaston : il s'agit d'un fil d'argent contenant en son cœur un filament de platine rhodié (Pt90/Rh10). Le fil est plié en forme de V, avant d'être partiellement dénudé, laissant apparent le filament de platine constituant la micro-pointe (cf. figure 1). Parcouru par un courant, le filament chauffe par effet Joule et sa résistance électrique augmente; lorsqu'il est mis au contact d'un matériau, un flux thermique est transmis à l'échantillon et sa résistance diminue en conséquence. La mesure de la variation de la tension à ses bornes permet de déterminer la conductivité thermique locale du matériau. Le processus peut être répété en tout point de l'échantillon afin d'obtenir une image thermique, qui cartographie les variations de conductivité thermique sur la surface.
Figure 1 - a) Image au microscope à balayage électronique de la micro-pointe Wollaston [1]. b) Images topographique et thermique obtenues sur un damier micrométrique constitué de deux matériaux de conductivités thermiques différentes [2].
Certaines questions, peu ou pas guidées, demandent de l'initiative de la part du candidat. Elles sont repérées par un soulignement de leur numéro. Il est alors demandé d'expliciter clairement la démarche, les choix et de les illustrer, le cas échéant, par un schéma. Le barème valorise la prise d'initiative et tient compte du temps nécessaire à la résolution de ces questions.
Le problème comporte trois parties : la première partie est indépendante des deux suivantes. Le formulaire et les données sont regroupés en fin d'énoncé.

Partie A - Production de la pointe

La micro-pointe est réalisée par attaque chimique de l'argent de la gaine du fil de Wollaston dans un bain d'acide. Afin d'étudier les réactions qui ont lieu, on fournit le diagramme potentiel-pH simplifié de l'azote, se limitant aux acides nitreux HNO_2(aq) et nitrique HNO_3(aq), aux ions nitrite NO_2^−(aq) et nitrate NO_3^−(aq) et au monoxyde d'azote NO(g) (cf. figure 2). On choisit la convention de tracé c_0 = 0, 1 mol ⋅ L^(− 1) pour chaque espèce en solution et, pour les gaz, la pression standard de référence P_0 = P^∘ = 1 bar. La température est T = 298 K.

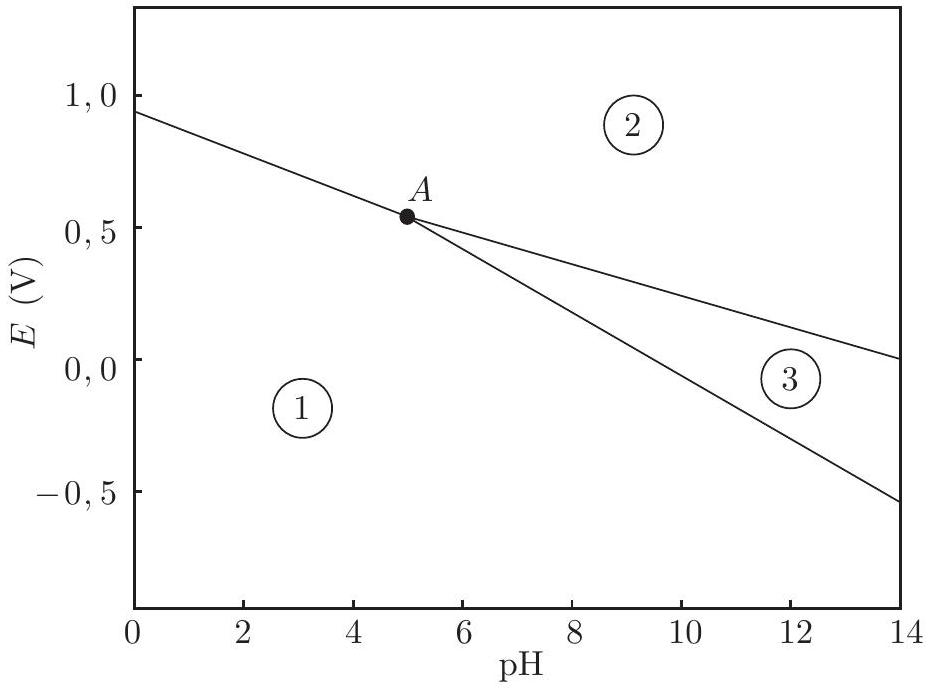

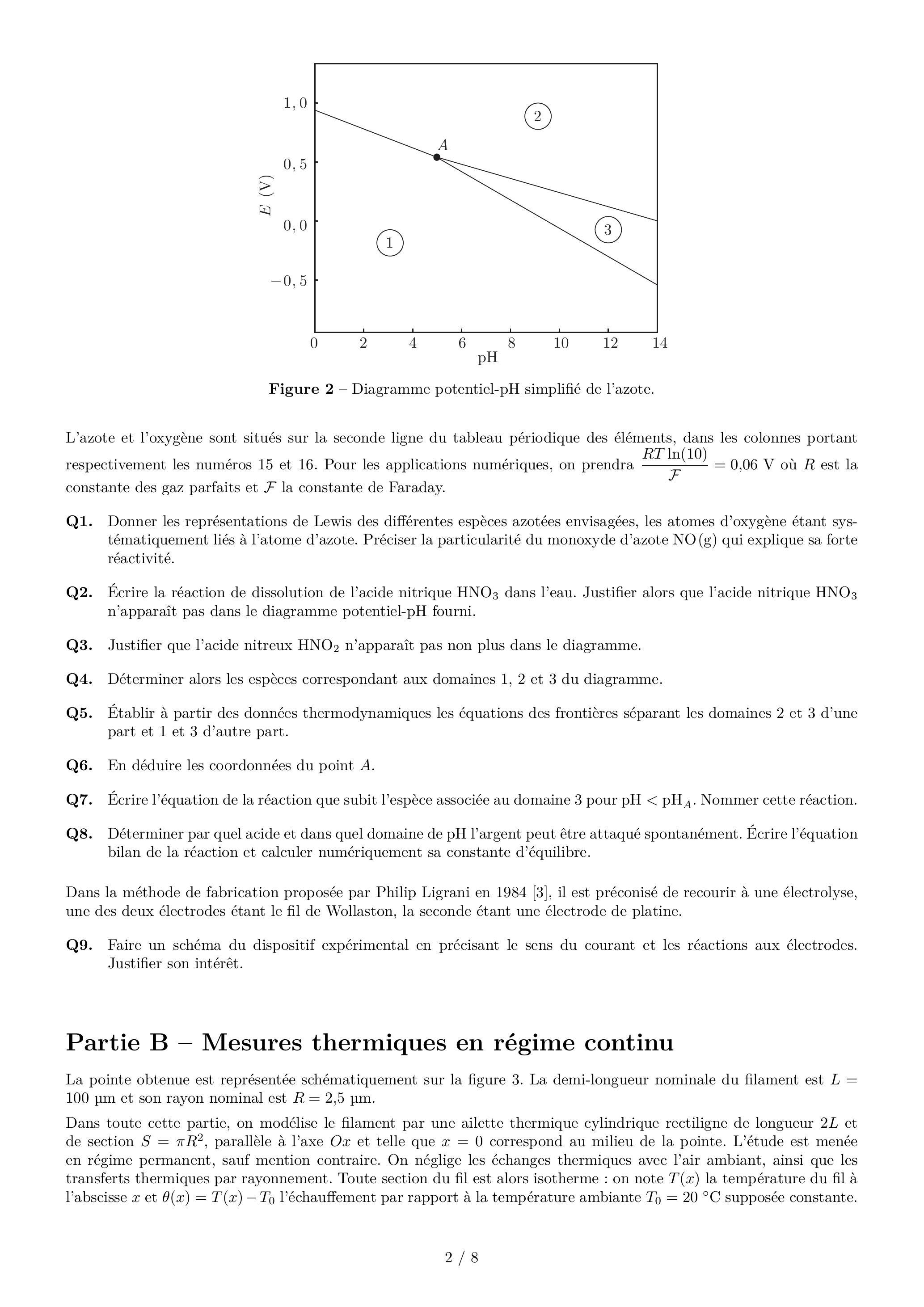

Figure 2 - Diagramme potentiel-pH simplifié de l'azote.
L'azote et l'oxygène sont situés sur la seconde ligne du tableau périodique des éléments, dans les colonnes portant respectivement les numéros 15 et 16. Pour les applications numériques, on prendra (RTln(10))/F = 0, 06 V où R est la constante des gaz parfaits et F la constante de Faraday.
  • Q1.Donner les représentations de Lewis des différentes espèces azotées envisagées, les atomes d'oxygène étant systématiquement liés à l'atome d'azote. Préciser la particularité du monoxyde d'azote NO(g) qui explique sa forte réactivité.
  • Q2.Écrire la réaction de dissolution de l'acide nitrique HNO_3 dans l'eau. Justifier alors que l'acide nitrique HNO_3 n'apparaît pas dans le diagramme potentiel-pH fourni.
  • Q3.Justifier que l'acide nitreux HNO_2 n'apparaît pas non plus dans le diagramme.
  • Q4.Déterminer alors les espèces correspondant aux domaines 1, 2 et 3 du diagramme.
  • Q5.Établir à partir des données thermodynamiques les équations des frontières séparant les domaines 2 et 3 d'une part et 1 et 3 d'autre part.
  • Q6.En déduire les coordonnées du point A.
  • Q7.Écrire l'équation de la réaction que subit l'espèce associée au domaine 3 pour pH < pH_A. Nommer cette réaction.
  • Q8.Déterminer par quel acide et dans quel domaine de pH l'argent peut être attaqué spontanément. Écrire l'équation bilan de la réaction et calculer numériquement sa constante d'équilibre.
Dans la méthode de fabrication proposée par Philip Ligrani en 1984 [3], il est préconisé de recourir à une électrolyse, une des deux électrodes étant le fil de Wollaston, la seconde étant une électrode de platine.
  • Q9.Faire un schéma du dispositif expérimental en précisant le sens du courant et les réactions aux électrodes. Justifier son intérêt.

Partie B - Mesures thermiques en régime continu

La pointe obtenue est représentée schématiquement sur la figure 3. La demi-longueur nominale du filament est L = 100μ m et son rayon nominal est R = 2, 5μ m.
Dans toute cette partie, on modélise le filament par une ailette thermique cylindrique rectiligne de longueur 2L et de section S = πR^2, parallèle à l'axe Ox et telle que x = 0 correspond au milieu de la pointe. L'étude est menée en régime permanent, sauf mention contraire. On néglige les échanges thermiques avec l'air ambiant, ainsi que les transferts thermiques par rayonnement. Toute section du fil est alors isotherme : on note T(x) la température du fil à l'abscisse x et θ(x) = T(x) − T_0 l'échauffement par rapport à la température ambiante T_0 = 20^∘C supposée constante.
Les fils de Wollaston de part et d'autre du filament se comportent comme des thermostats à la température T_0, donc :
θ(x = − L) = θ(x = L) = 0.

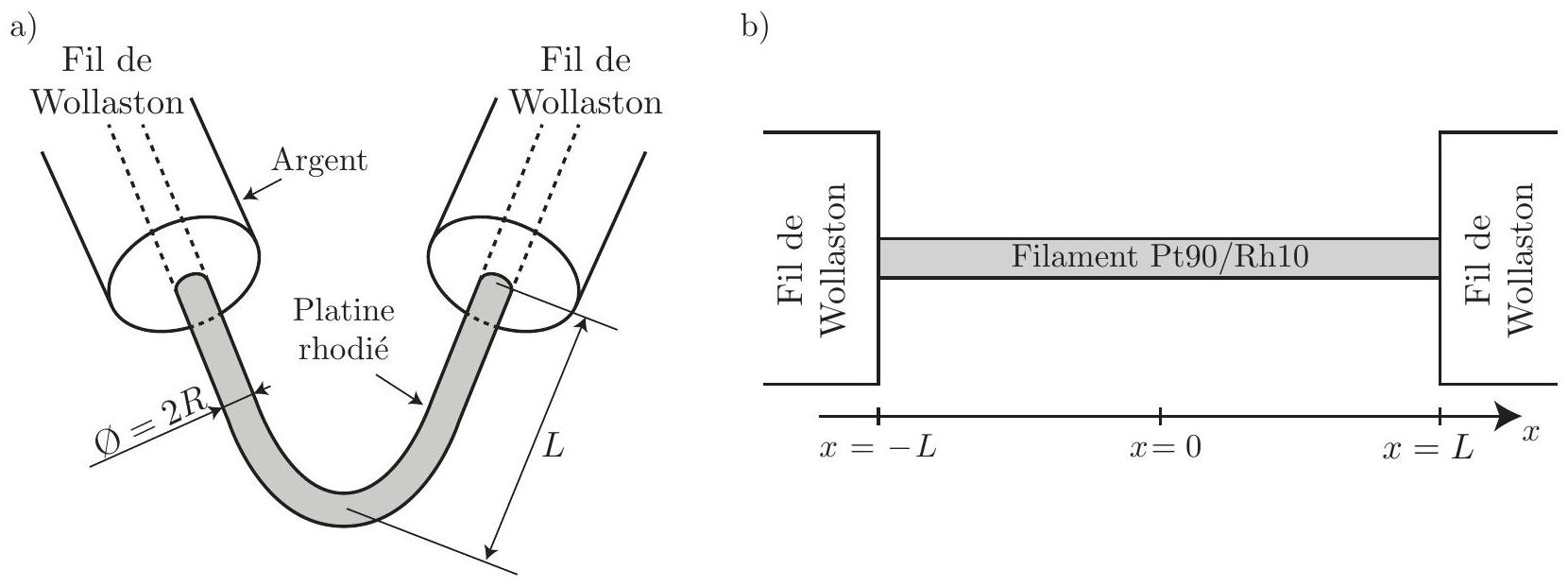

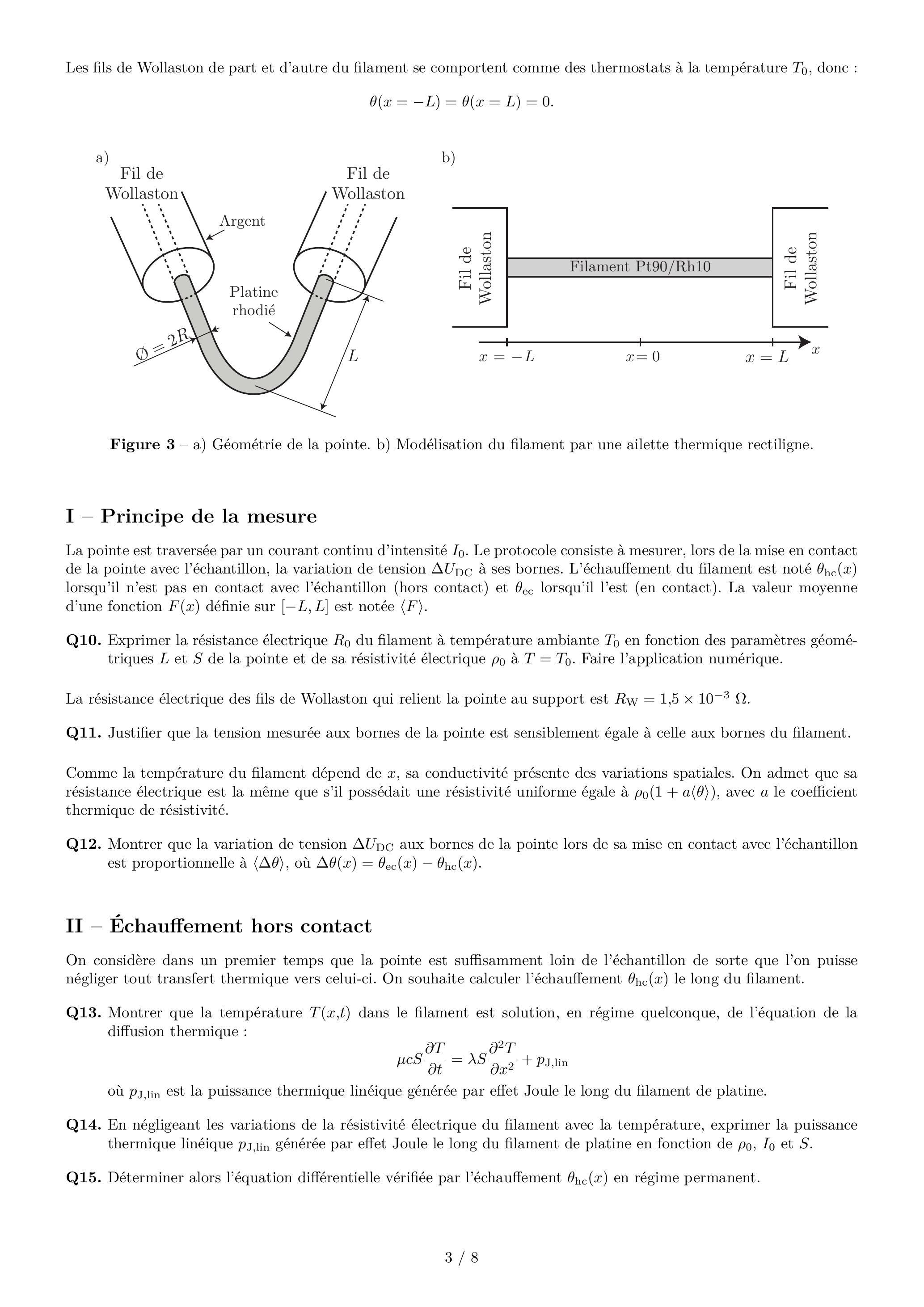

Figure 3 - a) Géométrie de la pointe. b) Modélisation du filament par une ailette thermique rectiligne.

I - Principe de la mesure

La pointe est traversée par un courant continu d'intensité I_0. Le protocole consiste à mesurer, lors de la mise en contact de la pointe avec l'échantillon, la variation de tension ΔU_(DC) à ses bornes. L'échauffement du filament est noté θ_(hc)(x) lorsqu'il n'est pas en contact avec l'échantillon (hors contact) et θ_(ec) lorsqu'il l'est (en contact). La valeur moyenne d'une fonction F(x) définie sur [- L, L ] est notée ⟨F⟩.
Q10. Exprimer la résistance électrique R_0 du filament à température ambiante T_0 en fonction des paramètres géométriques L et S de la pointe et de sa résistivité électrique ρ_0 à T = T_0. Faire l'application numérique.
La résistance électrique des fils de Wollaston qui relient la pointe au support est R_W = 1, 5 × 10^(− 3)Ω.
Q11. Justifier que la tension mesurée aux bornes de la pointe est sensiblement égale à celle aux bornes du filament.
Comme la température du filament dépend de x, sa conductivité présente des variations spatiales. On admet que sa résistance électrique est la même que s'il possédait une résistivité uniforme égale à ρ_0(1 + a⟨θ⟩), avec a le coefficient thermique de résistivité.
Q12. Montrer que la variation de tension ΔU_(DC) aux bornes de la pointe lors de sa mise en contact avec l'échantillon est proportionnelle à ⟨Δθ⟩, où Δθ(x) = θ_(ec)(x) − θ_(hc)(x).

II - Échauffement hors contact

On considère dans un premier temps que la pointe est suffisamment loin de l'échantillon de sorte que l'on puisse négliger tout transfert thermique vers celui-ci. On souhaite calculer l'échauffement θ_(hc)(x) le long du filament.
Q13. Montrer que la température T(x, t) dans le filament est solution, en régime quelconque, de l'équation de la diffusion thermique :
μcS(∂T)/(∂t) = λS(∂^2 T)/(∂x^2) + p_(J, lin)
où p_(J,lin) est la puissance thermique linéique générée par effet Joule le long du filament de platine.
Q14. En négligeant les variations de la résistivité électrique du filament avec la température, exprimer la puissance thermique linéique p_(J, lin) générée par effet Joule le long du filament de platine en fonction de ρ_0, I_0 et S.
Q15. Déterminer alors l'équation différentielle vérifiée par l'échauffement θ_(hc)(x) en régime permanent.
  • Q16.En déduire que :
    θ_(hc)(x) = − J/2x^2 + Ax + B avec J = (ρ_0)/(λS^2)I_0^2
    et donner les expressions de A et B en fonction de J et des paramètres géométriques du filament.
  • Q17.Représenter graphiquement le profil de l'échauffement θ_(hc)(x) pour x ∈ [ − L, L].
  • Q18.Calculer la valeur moyenne de l'échauffement dans le fil ⟨θ_(hc)⟩. Faire l'application numérique pour I_0 = 50 mA.

III - Mesure du flux transmis au contact

La pointe est désormais étudiée en contact avec l'échantillon en x = 0. On modélise les échanges thermiques entre la surface du filament et l'échantillon par une conductance thermique de contact G_c constante. On suppose par ailleurs que, dans l'échantillon, la température est uniforme dans une demi-boule de rayon b autour du point de contact [4]; on note cette température T_1. La diffusion thermique a alors lieu radialement dans l'échantillon depuis cette demi-boule et on note G_e la conductance thermique engendrée par l'épanouissement des lignes de flux dans le matériau jusqu'à l'infini, où la température est constante égale à T_0 (cf. figure 4).
L'échauffement le long du filament est dorénavant noté θ_(ec)(x).

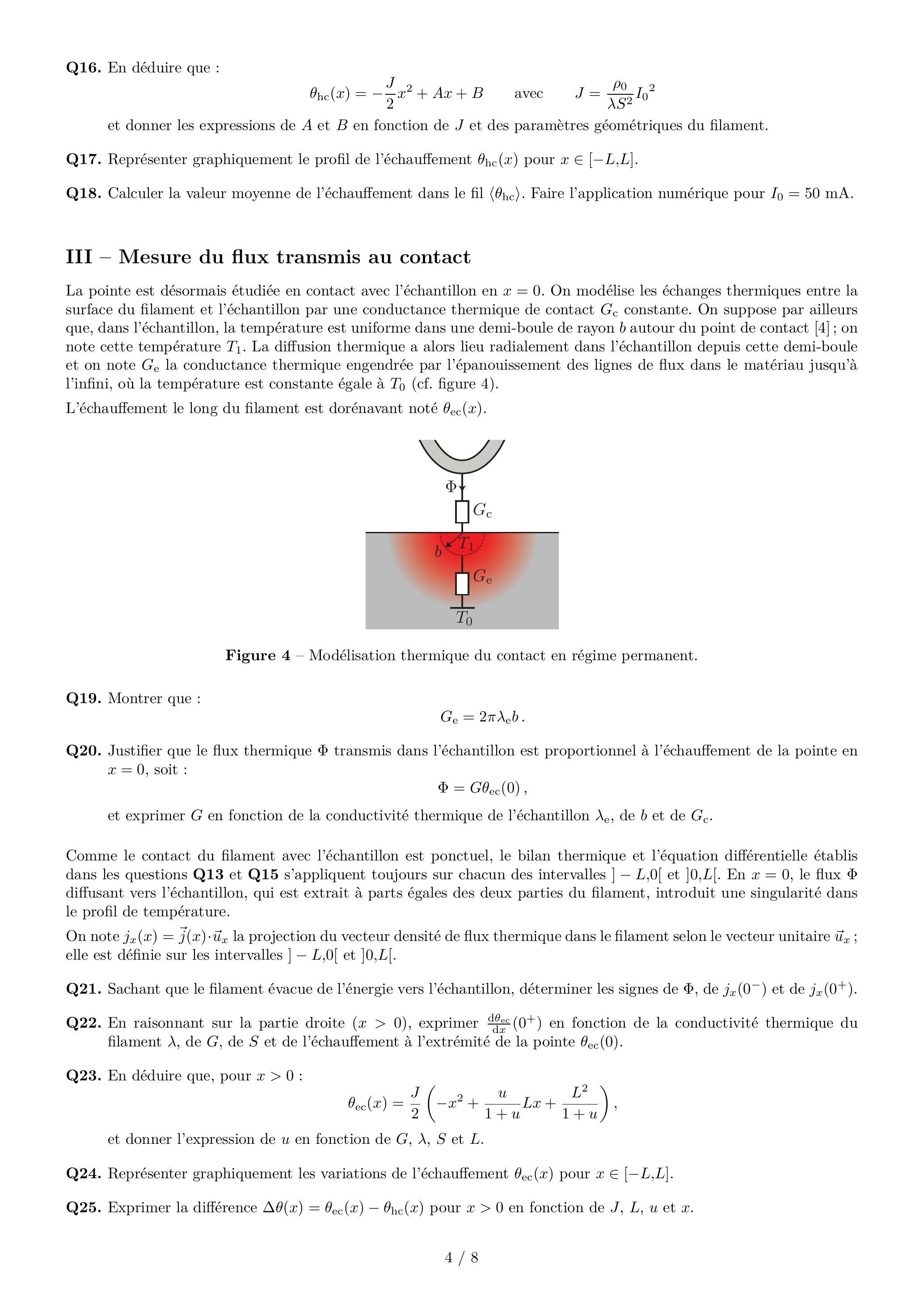

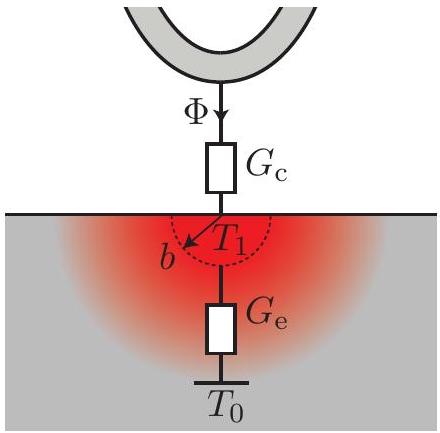

Figure 4 - Modélisation thermique du contact en régime permanent.
  • Q19.Montrer que :
    G_e = 2πλ_e b.
  • Q20.Justifier que le flux thermique Φ transmis dans l'échantillon est proportionnel à l'échauffement de la pointe en x = 0, soit :
    Φ = Gθ_(ec)(0),
    et exprimer G en fonction de la conductivité thermique de l'échantillon λ_e, de b et de G_c.
Comme le contact du filament avec l'échantillon est ponctuel, le bilan thermique et l'équation différentielle établis dans les questions Q13 et Q15 s'appliquent toujours sur chacun des intervalles ] − L, 0[ et ]0, L[. En x = 0, le flux Φ diffusant vers l'échantillon, qui est extrait à parts égales des deux parties du filament, introduit une singularité dans le profil de température.
On note j_x(x) = j⃗(x) ⋅ u⃗_x la projection du vecteur densité de flux thermique dans le filament selon le vecteur unitaire u⃗_x; elle est définie sur les intervalles ] − L, 0[ et ]0, L[.
  • Q21.Sachant que le filament évacue de l'énergie vers l'échantillon, déterminer les signes de Φ, de j_x(0^−)et de j_x(0^+).
  • Q22.En raisonnant sur la partie droite (x > 0), exprimer (dθ_(ec))/(dx)(0^+)en fonction de la conductivité thermique du filament λ, de G, de S et de l'échauffement à l'extrémité de la pointe θ_(ec)(0).
  • Q23.En déduire que, pour x > 0 :
    θ_(ec)(x) = J/2(− x^2 + u/(1 + u)Lx + (L^2)/(1 + u)),
    et donner l'expression de u en fonction de G, λ, S et L.
  • Q24.Représenter graphiquement les variations de l'échauffement θ_(ec)(x) pour x ∈ [ − L, L].
  • Q25.Exprimer la différence Δθ(x) = θ_(ec)(x) − θ_(hc)(x) pour x > 0 en fonction de J, L, u et x.
  • Q26.En déduire l'expression de ⟨Δθ⟩ en fonction de J, L et u, puis exprimer |⟨Δθ⟩|/⟨θ_(hc)⟩ en fonction uniquement de u.
  • Q27.
    Expliquer pourquoi, sur la figure 5, les matériaux présentant une grande conductivité thermique (λ_e≫λ), tels que le tantale et le titane, donnent lieu à une variation relative de la puissance dissipée à travers la pointe comparable, bien que leurs conductivités thermiques soient différentes.

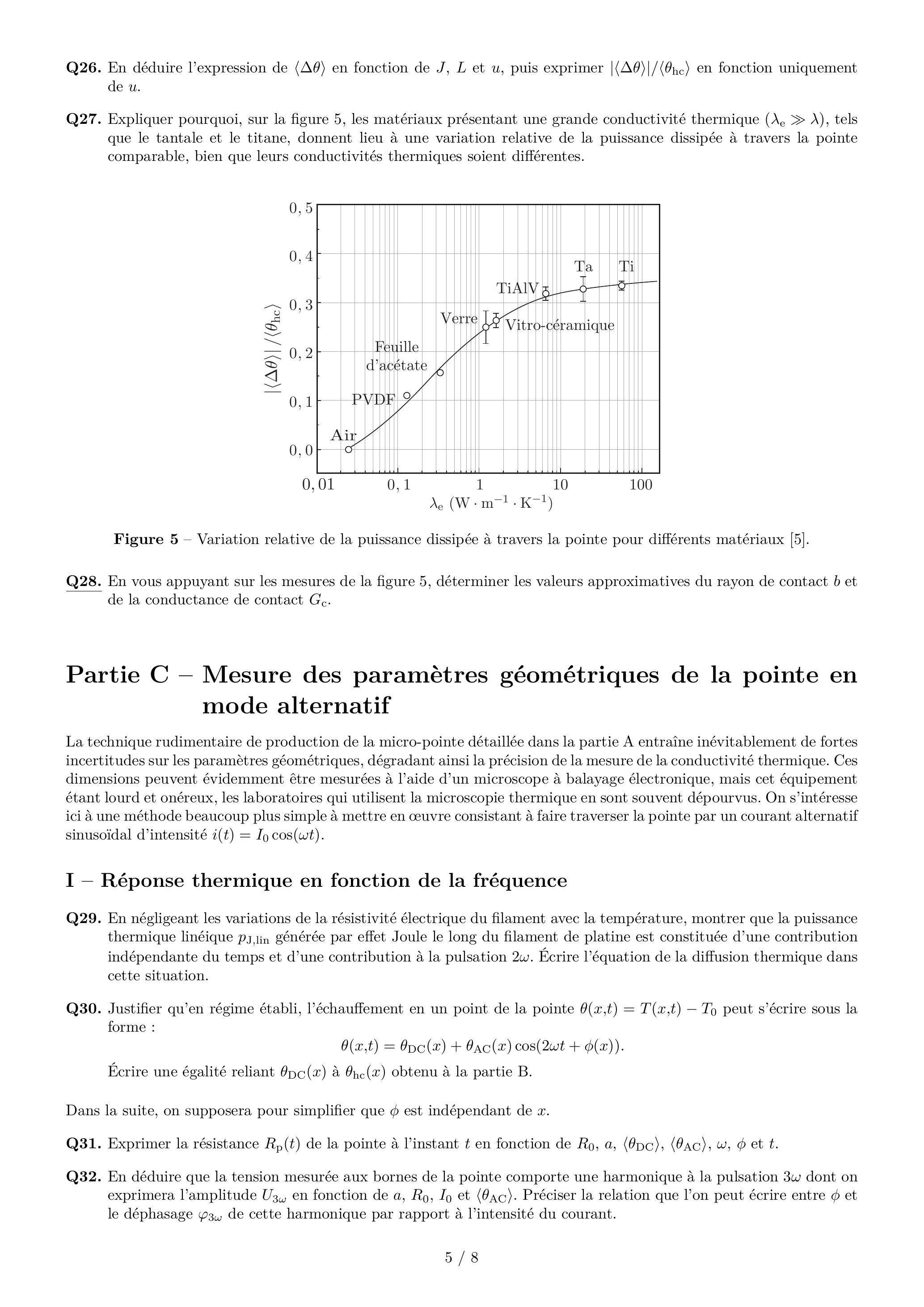

    Figure 5 - Variation relative de la puissance dissipée à travers la pointe pour différents matériaux [5].
  • Q28.En vous appuyant sur les mesures de la figure 5, déterminer les valeurs approximatives du rayon de contact b et de la conductance de contact G_c.

Partie C - Mesure des paramètres géométriques de la pointe en mode alternatif

La technique rudimentaire de production de la micro-pointe détaillée dans la partie A entraîne inévitablement de fortes incertitudes sur les paramètres géométriques, dégradant ainsi la précision de la mesure de la conductivité thermique. Ces dimensions peuvent évidemment être mesurées à l'aide d'un microscope à balayage électronique, mais cet équipement étant lourd et onéreux, les laboratoires qui utilisent la microscopie thermique en sont souvent dépourvus. On s'intéresse ici à une méthode beaucoup plus simple à mettre en œuvre consistant à faire traverser la pointe par un courant alternatif sinusoïdal d'intensité i(t) = I_0 cos(ωt).

I - Réponse thermique en fonction de la fréquence

  • Q29.En négligeant les variations de la résistivité électrique du filament avec la température, montrer que la puissance thermique linéique p_(J, lin) générée par effet Joule le long du filament de platine est constituée d'une contribution indépendante du temps et d'une contribution à la pulsation 2ω. Écrire l'équation de la diffusion thermique dans cette situation.
  • Q30.Justifier qu'en régime établi, l'échauffement en un point de la pointe θ(x, t) = T(x, t) − T_0 peut s'écrire sous la forme :
    θ(x, t) = θ_(DC)(x) + θ_(AC)(x)cos(2ωt + φ(x)).
    Écrire une égalité reliant θ_(DC)(x) à θ_(hc)(x) obtenu à la partie B.
Dans la suite, on supposera pour simplifier que φ est indépendant de x.
  • Q31.Exprimer la résistance R_p(t) de la pointe à l'instant t en fonction de R_0, a, ⟨θ_(DC)⟩, ⟨θ_(AC)⟩, ω, φ et t.
  • Q32.En déduire que la tension mesurée aux bornes de la pointe comporte une harmonique à la pulsation 3ω dont on exprimera l'amplitude U_(3ω) en fonction de a, R_0, I_0 et ⟨θ_(AC)⟩. Préciser la relation que l'on peut écrire entre φ et le déphasage φ_(3ω) de cette harmonique par rapport à l'intensité du courant.
On définit l'amplitude complexe de la composante alternative de l'échauffement θ_–_(AC)(x) = θ_(AC)(x)e^(jφ) de sorte que ℜ𝔢(θ_–_(AC)(x)e^(2jωt)) = θ_(AC)(x)cos(2ωt + φ) où ℜ𝔢 désigne la partie réelle pour une grandeur complexe.
Q33. Montrer que, en un point d'abscisse x, l'échauffement alternatif θ_–_(AC)(x) vérifie l'équation :
(d^2 θ_–_(AC))/(dx^2) − m_–^2 θ_–_(AC)(x) = − J/2 avec m_–^2 = 2jω(μc)/λ.
Q34. En déduire que :
θ_–_(AC)(x) = J/(2m_–^2)(1 − (e^(mx_–) + e^(− mx_–))/(e^(m_–L) + e^(− m_–L))).
Q35. Exprimer alors l'échauffement moyen ⟨θ_–_(AC)⟩ le long de la pointe en fonction de J, m_– et L.
Q36. Déterminer le comportement basses fréquences de U_(3ω). On exprimera sa limite U_(3ω, BF) en fonction de R_0, a, I_0, J et L. On donne pour cela le développement limité au voisinage de x = 0 :
(e^x − e^(− x))/(e^x + e^(− x)) = x − (x^3)/6 + o(x^3).
Q37. En déduire une expression du rayon R du filament en fonction de ρ_0, I_0, L, a, λ et U_(3ω, BF).
Q38. Déterminer de même le comportement hautes fréquences de U_(3ω, HF) en fonction de R_0, a, I_0, J, λ, μ, c et ω.
Q39. Déterminer les comportements asymptotiques de la phase pour les basses et les hautes fréquences, de notations respectives associées φ_(3ω, BF) et φ_(3ω, HF).
Q40. Montrer que l'intersection des deux régimes asymptotiques permet de définir une fréquence caractéristique :
f_c = (3λ)/(2πL^2 μc).
Q41. Vérifier la compatibilité des mesures de la figure 6 avec les résultats précédents.

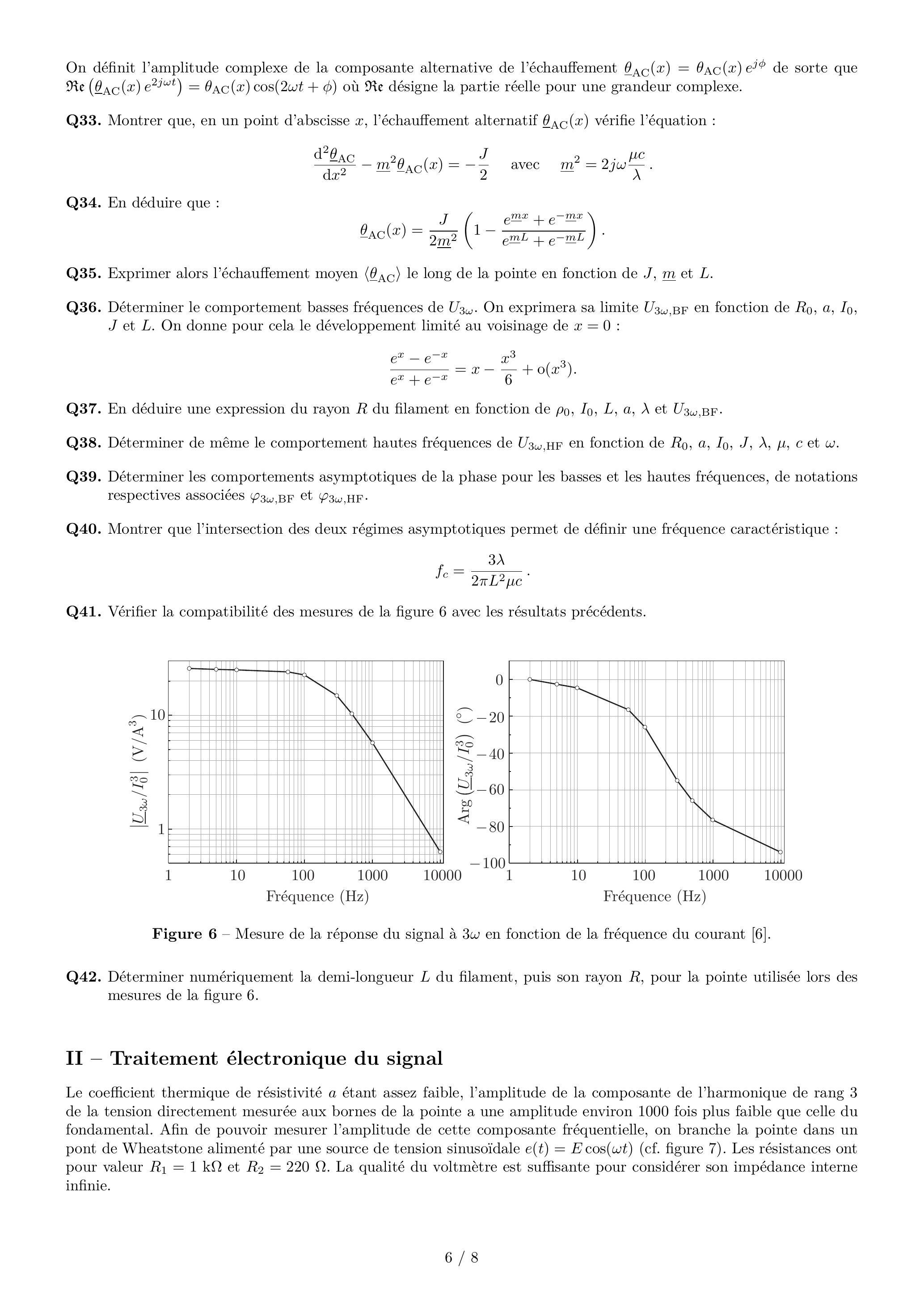

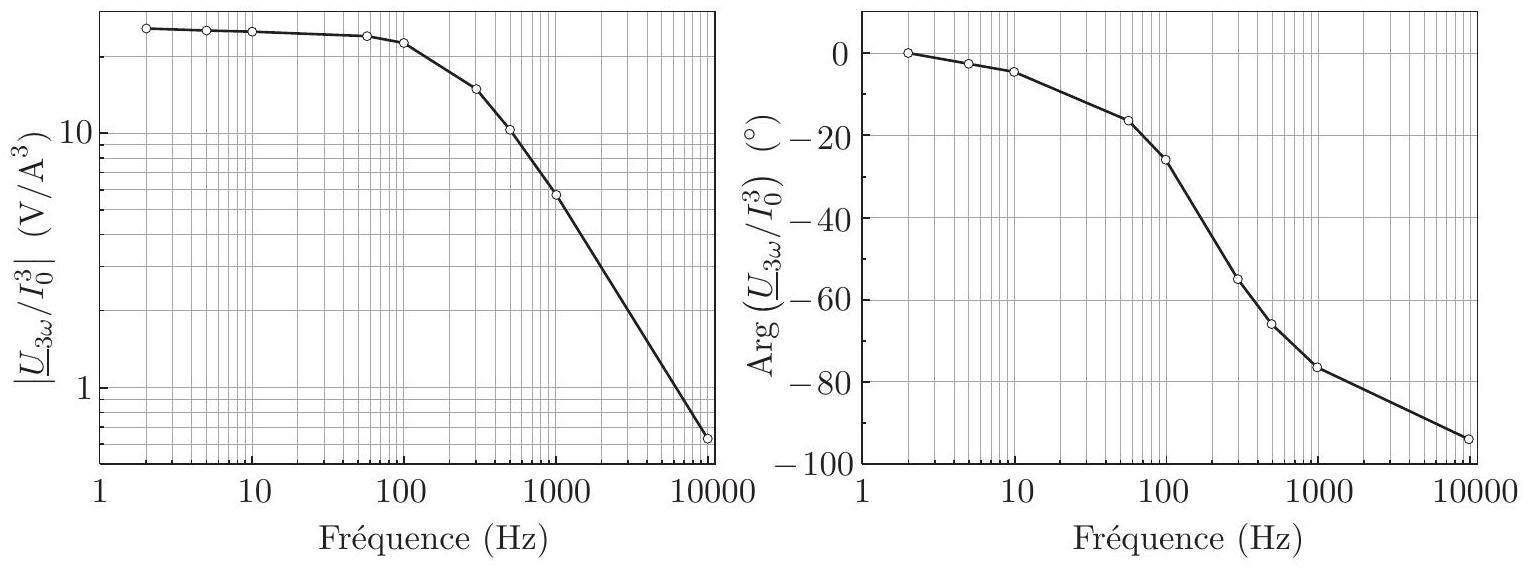

Figure 6 - Mesure de la réponse du signal à 3ω en fonction de la fréquence du courant [6].
Q42. Déterminer numériquement la demi-longueur L du filament, puis son rayon R, pour la pointe utilisée lors des mesures de la figure 6.

II - Traitement électronique du signal

Le coefficient thermique de résistivité a étant assez faible, l'amplitude de la composante de l'harmonique de rang 3 de la tension directement mesurée aux bornes de la pointe a une amplitude environ 1000 fois plus faible que celle du fondamental. Afin de pouvoir mesurer l'amplitude de cette composante fréquentielle, on branche la pointe dans un pont de Wheatstone alimenté par une source de tension sinusoïdale e(t) = Ecos(ωt) (cf. figure 7). Les résistances ont pour valeur R_1 = 1kΩ et R_2 = 220Ω. La qualité du voltmètre est suffisante pour considérer son impédance interne infinie.

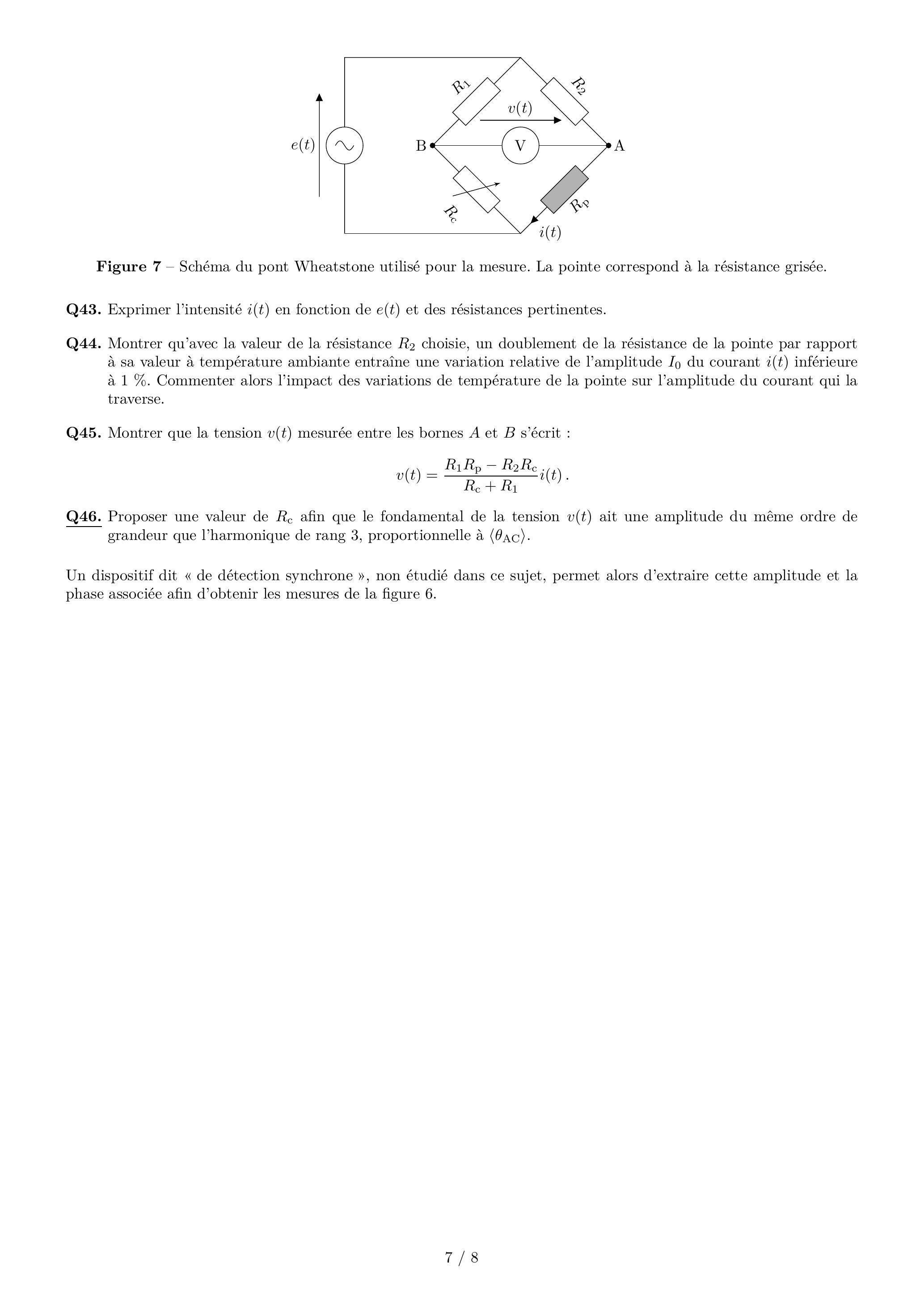

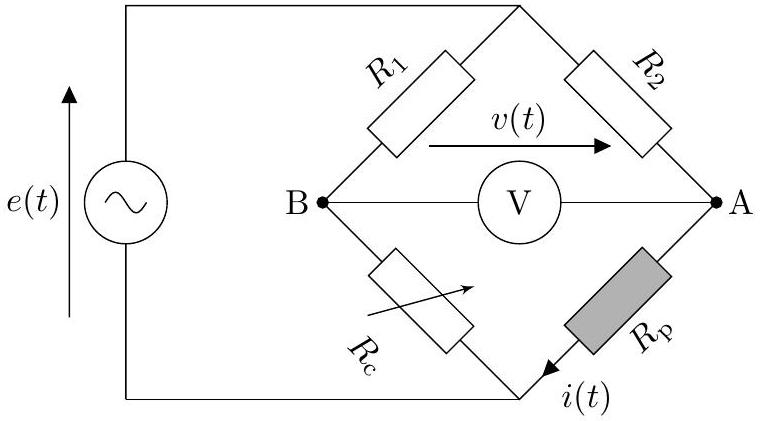

Figure 7 - Schéma du pont Wheatstone utilisé pour la mesure. La pointe correspond à la résistance grisée.
Q43. Exprimer l'intensité i(t) en fonction de e(t) et des résistances pertinentes.
Q44. Montrer qu'avec la valeur de la résistance R_2 choisie, un doublement de la résistance de la pointe par rapport à sa valeur à température ambiante entraîne une variation relative de l'amplitude I_0 du courant i(t) inférieure à 1 %. Commenter alors l'impact des variations de température de la pointe sur l'amplitude du courant qui la traverse.
Q45. Montrer que la tension v(t) mesurée entre les bornes A et B s'écrit :
v(t) = (R_1 R_p − R_2 R_c)/(R_c + R_1)i(t).
Q46. Proposer une valeur de R_c afin que le fondamental de la tension v(t) ait une amplitude du même ordre de grandeur que l'harmonique de rang 3, proportionnelle à ⟨θ_(AC)⟩.
Un dispositif dit « de détection synchrone », non étudié dans ce sujet, permet alors d'extraire cette amplitude et la phase associée afin d'obtenir les mesures de la figure 6.

Données

Notation
j représente l'unité imaginaire telle que j^2 = − 1.
pKa associés aux constantes d'acidité à 298 K
HNO_3(aq)/NO_3^−(aq) HNO_2(aq)/NO_2^−(aq)
pKa -1,4 3,3
Potentiels standards à 298 K, 1 bar et pH = 0
Ag^+(aq)/Ag(s) NO_3^−(aq)/NO_2^−(aq) NO_3^−(aq)/HNO_2(aq)
E^∘(V) 0,80 0,84 0,94
NO_3^−(aq)/NO(g) HNO_2(aq)/NO(g) NO_2^−(aq)/NO(g)
E^∘(V) 0,96 1,00 1,20
Caractéristiques physiques du platine rhodié Pt90/Rh10
Capacité thermique massique c = 0, 15 kJ ⋅ K^(− 1) ⋅ kg^(− 1)
Conductivité thermique à 20 °C λ = 38 W ⋅ m^(− 1) ⋅ K^(− 1)
Masse volumique μ = 19, 9 × 10^3 kg ⋅ m^(− 3)
Résistivité électrique à 20 °C ρ_0 = 1, 9 × 10^(− 7)Ω ⋅ m
Coefficient thermique de résistivité a = 1, 66 × 10^(− 3) K^(− 1)

Références

  • [1] R. Dinwiddie, R. Pylkki et P. West. « Thermal conductivity contrast imaging with a scanning thermal microscope ». In : Thermal Conductivity 22.3 (1994), p. 668-677.
  • [2] P.-O. Chapuis. « Contribution à l'étude des transferts thermiques à l'échelle nanométrique : interaction pointesurface ». École Centrale Paris, 2007.
  • [3] P. M. Ligrani. « Subminiature hot-wire sensor construction ». In : Report NPS69-84-010 Naval Postgraduate School, Monterey, CA (1984).
  • [4] A. Majumdar. «Scanning thermal microscopy ». In : Annual Review od Material Science 29 (1999), p. 505-585.
  • [5] D. Trefon-Radziejewska et al. « Thermal characterization of metal phthalocyanine layers using photothermal radiometry and scanning thermal microscopy methods ». In : Synthetic Metals 232 (2017), p. 72-78.
  • [6] S. Lefèvre et al. « Probe calibration of the scanning thermal microscope in the AC mode ». In : Superlattices and Microstructures 35.3 (2004), p. 283-288.

Questions fréquentes

4 questions
Sur quels chapitres porte le sujet Centrale Physique-Chimie 2 MP 2026 ?
Afficher ou masquer la section

Sur quels chapitres porte le sujet Centrale Physique-Chimie 2 MP 2026 ?

Il porte sur les diagrammes potentiel-pH et l'électrolyse en partie A, puis sur la diffusion thermique en régime permanent et en régime sinusoïdal forcé dans les parties B et C, avec une application à un pont de Wheatstone.

Quelles parties du sujet sont indépendantes ?

La partie A, consacrée à la chimie de fabrication de la pointe, est indépendante des parties B et C, qui forment ensemble une étude thermique continue.

Quels résultats de cours faut-il connaître pour traiter les parties B et C ?

Il faut maîtriser l'équation de la diffusion thermique, sa résolution en régime permanent et en régime sinusoïdal forcé avec une notation complexe, ainsi que les lois des circuits électriques en régime sinusoïdal.

Ce sujet mélange-t-il chimie et physique ?

Oui, la partie A relève de la chimie des solutions aqueuses, tandis que les parties B et C relèvent de la physique, avec la thermique et l'électrocinétique.

Pas de description pour le moment
