Calculatrices autorisées.

Données thermodynamiques à 298 K :

Constante de gravitation: 𝒢 = 6, 67 ⋅ 10^(− 11) m^3 s^(− 2) kg^(− 1)
Constante de Stefan : σ = 5, 67 ⋅ 10^(− 8)Wm^(− 2) K^(− 4)

Numéro atomique: Z(O) = 8; Z(H) = 1; Z(N) = 7

Masse molaire :

Nombre d'Avogadro :
Constante des gaz parfaits : R = 8, 314 J ⋅ mol^(− 1) ⋅ K^(− 1)
Constante d'équilibre de l'auto- Ke = 10^(− 14) protolyse de l'eau à 298 K :

Tous les gaz sont considérés comme parfaits.
Notations : u⃗_(AB) : vecteur unitaire dirigé de A vers B.
En 2005, la mission Cassini-Huygens a permis d'obtenir de nouvelles connaissances sur le système planétaire de Saturne. La sonde Huygens a traversé l'atmosphère de Titan, un des satellites de Saturne.

I.A - Saturne est composée principalement d'éléments légers composant la nébuleuse primordiale, l'hydrogène et l'hélium, sous forme liquide. On modélise, ici et dans toute la suite du problème, cette planète comme une sphère de rayon moyen R_(Sa) = 5, 82 ⋅ 10^7 m.
I.A.1) Calculer numériquement la masse volumique moyenne ρ de Saturne. Commentaire.
I.A.2) En supposant la masse volumique uniforme et le référentiel lié à Saturne galiléen, exprimer le champ de pesanteur g⃗(r) à une distance r < R_(Sa) du centre O de Saturne, en fonction de 𝒢, M_(Sa), R_(Sa), r et u⃗_r.
Application numerique : calculer le champ de pesanteur g_o à la surface de Saturne.
I.A.3)
a) On admet que le champ de pression à l'intérieur de Saturne suit la loi de l'hydrostatique et que la pression à la surface de Saturne est nulle. Établir l'expression du champ de pression P(r) pour r < R_(Sa).
b) Sous une pression supérieure à P_(m, t) = 2Mbars, l'hydrogène existe sous une phase métallique inconnue sur Terre. À quelle distance r_(m t) du centre l'hydrogène est-il dans cet état?
I.A.4) Saturne reçoit de la part du Soleil une puissance lumineuse. On admet que la surface du Soleil se comporte comme un corps noir rayonnant à la température de T_S = 5700 K.
a) Exprimer la puissance totale émise par le Soleil, Φ_o, en fonction de T_S, R_S et σ, constante de Stefan. Application numérique.
b) Saturne absorbe une fraction a de la puissance interceptée, exprimer la puissance absorbée Φ_(abs) par Saturne en fonction de Φ_o, d_(SaS), a et R_(Sa).
c) Saturne rayonne comme un corps noir de température T_(Sa). En supposant qu'il y a équilibre thermique de Saturne, établir l'expression de la température T_(Sa) en fonction de T_S, d_(SaS), R_S et a.
Application numerique : on donne a = 0, 66. Calculer T_(Sa). La température de la surface est de 130 K . Commenter.

Pour expliquer l'origine de la puissance émise ainsi que la rareté de l'hélium dans les couches supérieures de Saturne, des physiciens ont proposé le modèle suivant : l'hélium est miscible dans l'hydrogène liquide mais insoluble dans l'hydrogène métallique liquide. Il se forme alors des gouttelettes d'hélium liquide plus denses que l'hydrogène. Ces gouttelettes tombent vers le centre de Saturne sous forme d'une «pluie d'hélium».
On note ρ_(He) et ρ_H les masses volumiques de l'hélium et de l'hydrogène métallique. On a ρ_(He) > ρ_H.

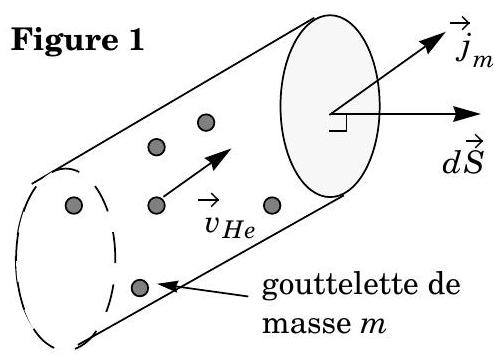

I.B.1) Soit m la masse d'une gouttelette d'hélium et v⃗_(He) sa vitesse dans le référentiel de Saturne, supposé galiléen. La résultante des forces de frottement sur la gouttelette est F⃗ = − λv⃗_(He) avec λ constante positive. Faire le bilan des forces qui s'appliquent sur la gouttelette au sein de l'hydrogène métallique liquide dans le champ de pesanteur g⃗(r). Écrire le théorème de la résultante cinétique appliqué à cette gouttelette.
I.B.2) Soit n le nombre de gouttelettes d'hélium par unité de volume. Le vecteur densité de courant d'hélium j⃗_(He) est défini par: dm_(He) = j⃗_(He) ⋅ dS⃗dt où dm_(He) est la masse d'hélium traversant l'élément de surface dS⃗ durant dt (figure 1).
a) Montrer que j⃗_(He) = nmv⃗_(H_e).

b) La pluie d'hélium descendante est accompagnée d'un flux d'hydrogène montant dont le vecteur densité de courant est

En régime permanent, montrer que le vecteur densité de courant massique j_m^(→−) = j⃗_(He) + j⃗_H s'écrit sous la forme j⃗_m = γg⃗(r) et exprimer γ en fonction de n, m, ρ_H, ρ_(He) et λ. Quelles sont les dimensions de γ ?
c) Donner une relation analogue en électromagnétisme en précisant les grandeurs.
I.B.3)
a) Les forces de frottement dissipent de l'énergie mécanique. Exprimer la puissance P_F de la force de frottement sur une gouttelette en fonction de λ→−^(et)v⃗_(He). Exprimer la puissance volumique P_V de ces forces en fonction de γ et j_m^(→−) puis en fonction de γ et g⃗(r)
b) Donner une analogie de ces relations en électromagnétisme en précisant les grandeurs analogues.
c) La pluie d'hélium a lieu dans les couches profondes comprises entre les sphères de rayons R_1 = 0, 2R_(Sa) et R_2 = 0, 55R_(Sa). Exprimer la puissance totale dissipée P_(diss) par cette pluie en fonction de γ, 𝒢, M_(Sa), R_(Sa), T_(Sa) et Φ_(abs). Quelle doit être la valeur numérique de γ pour que T_(Sa) soit égal à 130 K ?

Titan, la plus grosse lune de Saturne, est le seul satellite du système solaire à posséder une atmosphère dense. Dans certaine théories sur l'histoire de Titan, son atmosphère primitive, riche en ammoniac ( NH_3 ) et en méthane ( CH_4 ), se trouvait initialement à une température d'environ 250^∘C, puis a connu un lent refroidissement. L'irradiation de cette atmosphère primitive par les UV solaires et les rayons cosmiques aurait rapidement dissocié l'ammoniac. Dans les basses couches, moins irradiées, l'ammoniac est resté en équilibre chimique avec du dihydrogène et du diazote. On se propose d'étudier quelques aspects de cet équilibre gazeux, en supposant une pression constante P = 1 bar, sauf en II.A.6.

On étudie la réaction de dissociation de l'ammoniac en dihydrogène et diazote :

II.A.1) Déterminer la valeur de l'enthalpie molaire standard de réaction à 298 K : Δ_r H^0(298 K). La réaction est-elle endothermique ou exothermique?
II.A.2) Lors du refroidissement de l'atmosphère de Titan, dans quel sens l'équilibre se déplace-t-il?
II.A.3) Déterminer la valeur de l'entropie standard de réaction 298 K : Δ_r S^0(298 K). Justifier simplement son signe.
II.A.4) On définit la température d'inversion T_i par Δ_r G^0(T_i) = 0. Calculer T_i dans le cadre de l'approximation d'Ellingham. Que peut-on dire de l'équilibre pour T > T_i et T < T_i ?
II.A.5) Au tout début du refroidissement de l'atmosphère de Titan, on suppose que la température vaut 500 K et qu'il n'y a que de l'ammoniac dans la zone d'étude. L'équilibre chimique s'établit à cette température, puis se maintient pendant le refroidissement, supposé très lent.
a) L'équilibre étant atteint, établir une équation liant la constante d'équilibre K^o de la réaction et le taux de dissociation α de l'ammoniac, défini par :

b) Calculer α à 500 K , puis à 298 K . Comparer aux résultats des questions II.A. 2 et II.A.4. D'après ce modèle, l'ammoniac est-il préservé au cours du refroidissement dans la zone étudiée?
II.A.6) Actuellement on pense que l'ammoniac s'est dissocié essentiellement dans la zone étudiée ci-dessus. En supposant qu'une évolution de la pression est responsable de cela, dans quel sens s'est-elle produite?

Décomposition du méthane: la dissociation du méthane est la principale source de radicaux dans l'atmosphère de Titan. Suivant l'altitude considérée, on peut observer différents types de mécanismes.

Autour de 250 km d'altitude, les photons sont principalement absorbés par l'acétylène C_2 H_2. Il se produit alors le mécanisme suivant:

où la température T est exprimée en Kelvin.
II.B.1) Calculer l'énergie d'activation E_a de la seconde étape du mécanisme.
II.B.2) Quelle est l'équation-bilan de la réaction correspondant à ce mécanisme?
II.B.3) On cherche à exprimer [ CH_4 ] en fonction du temps. Pour cela on part d'une atmosphère principalement composée de diazote (pression totale P_t = 0, 5mbar, température T = 175 K ). L'atmosphère contient 3% de méthane et 2 ⋅ 10^(− 4)% d'acétylène (en mol). La seconde étape du mécanisme est suffisamment rapide par rapport à la première pour que l'on puisse considérer la concentration en acétylène comme constante.
a) Montrer que la vitesse de disparition v_(dis) du méthane ne dépend que de k_o et de [C_2 H_2].
b) Calculer le temps t_1 en années qu'il faut pour observer la disparition du méthane.

À des altitudes supérieures à 350 km , la photolyse du méthane est directe et selon trois voies possibles :

II.C.1) Déterminer l'expression de la vitesse de disparition du méthane.
II.C.2) En déduire l'expression de la concentration en méthane en fonction de temps (On notera [CH_4]_0 la concentration initiale en méthane).
II.C.3) Calculer le temps t_2 en années au bout duquel 99, 9% du méthane est dissocié.
II.C.4) L'âge de Titan est d'environ 4 ⋅ 10^9 ans. Qu'en déduisez-vous quant à la présence de méthane dans l'atmosphère de Titan de son origine à nos jours?

Une des sources possibles de méthane sur Titan correspondrait à la présence d'un réservoir de clathrates de méthane (structure de molécules d'eau formant des cages dans lesquelles des molécules de méthane sont piégées) dans sa croûte. Il semblerait en effet que Titan possède un épais manteau de glace. Une variété allotropique de la glace est la structure dite «diamant»: les atomes d'oxygène occupent un réseau cubique face centrée d'arête a ainsi que la moitié des sites tétraédriques; les atomes d'hydrogène pointent vers les sommets des cubes d'arête a/2 auxquels ils sont liés. On note d_1 la plus courte distance entre un atome d'hydrogène et un atome d'oxygène ( d_1 = 100pm ) et d_2 la plus longue. Le paramètre de la maille a vaut 637 pm .
II.D.1) Donner le schéma de Lewis d'une molécule d'eau ainsi que sa géométrie (vous préciserez l'angle entre les deux liaisons O − H ).
II.D.2) Dans un réseau cubique face centrée, où se situent les sites tétraédriques?
II.D.3) Représenter un huitième de maille (cube d'arête a/2 ), dans le cas où le site tétraédrique est occupé.
II.D.4) Combien de molécules d'eau comporte une maille?
II.D.5) Déterminer la valeur de la distance d_2.
II.D.6) Déterminer la masse volumique de la glace. Commentaire.

Pendant le refroidissement de Titan, des mélanges homogènes eau-ammoniac liquides ont formé de véritables océans, qui sont demeurés au contact de l'atmosphère pendant près de 100 millions d'années, sous une température de 20 à 40^∘C. Le refroidissement se poursuivant, une épaisse couche de glace de plusieurs kilomètres d'épaisseur a fini par se former. Actuellement, la température à la surface de Titan est de l'ordre de − 170^∘C, mais il est probable que les océans eau-ammoniac perdurent sous la glace, à des températures plus élevées.
Les conditions passées - et même actuelles dans certaines zones - ne seraient pas totalement défavorables à l'apparition ou au maintien de micro-organismes vivants, bien que cette hypothèse n'ait pu être validée ou infirmée pour l'instant. Dans toute cette partie, on considérera que la pression est constante et égale à 1 bar.
II.E.1) Donner le schéma de Lewis de la molécule d'ammoniac, ainsi que sa géométrie.
II.E.2) L'ammoniac est un ampholyte. Rappeler le sens de ce terme et écrire les équations d'échanges de protons de l'ammoniac avec ses espèces conjugués (ion ammonium NH_4^+et ion amidure NH_2^−).
II.E.3) En déduire l'équation de la réaction d'autoprotolyse de l'ammoniac.
II.E.4)

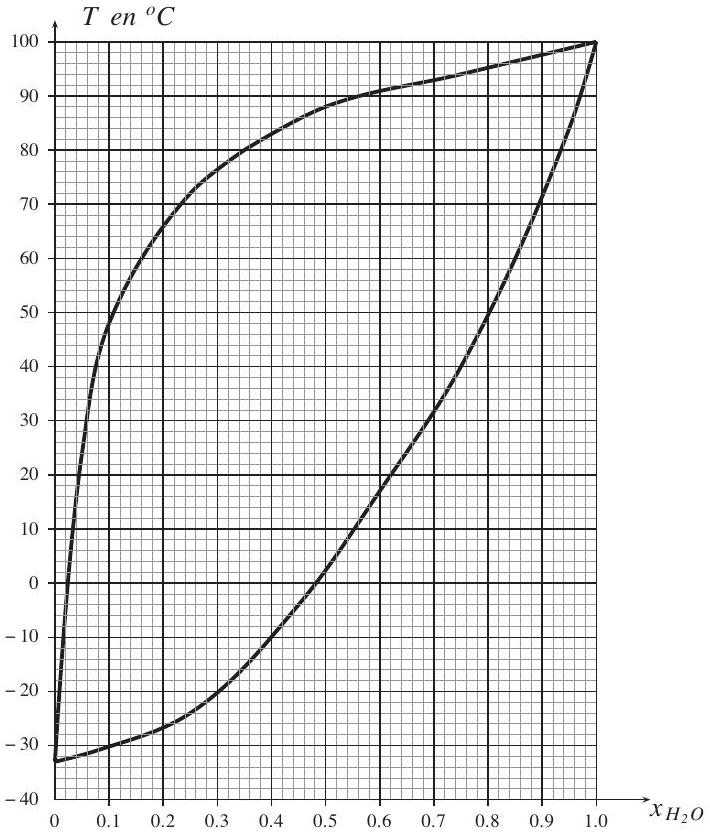

a) On donne (figure 2) le diagramme binaire liquide-vapeur tracé sous P = 1 bar.
Reproduire grossièrement le graphe sur votre copie et positionner les différents domaines d'existence/coexistence et le nom des courbes séparant ces domaines. Quelles sont les températures normales d'ébullition de NH_3 pur et H_2 O pure?
b) Lors du refroidissement de Titan avant formation de la glace, on considère une zone de l'océan eau-ammoniac à l'équilibre avec sa vapeur, à 0^∘C. Donner la composition des deux phases dans ces conditions.
c) On désire reconstituer en laboratoire la phase liquide envisagée à la question précédente.

Pour ce faire, calculer le volume minimum V_S d'ammoniac à mettre au contact d'un litre d'eau liquide, l'ensemble étant maintenu à 0^∘C. Calculer la masse du mélange liquide ainsi obtenu. Commenter la valeur de V_S et proposer un argument microscopique pour expliquer cette hydrosolubilité de NH_3. Pour cette question, on prendra la masse volumique de l'eau liquide égale à 1000 kg ⋅ m^(− 3).
d) Pour simuler des conditions plus anciennes dans l'histoire de Titan, on porte la phase liquide de l'échantillon précédent à 40^∘C. Déterminer la masse de liquide et de vapeur obtenues, ainsi que leur composition en eau et en ammoniac. Comparer aux résultats précédents.

e) Sous quelle température ver-rait-on cet échantillon se vaporiser entièrement?
II.E.5) On pense que dans certaines zones des océans de Titan, l'eau a pu être majoritaire, induisant des conditions de pH plus modérées qu'ailleurs. Envisageons l'existence d'un tel milieu affichant une concentration c_0 en NH_3 valant 0, 1 mol ⋅ L^(− 1), avant toute évolution chimique, sous une température de 25^∘C. À cette température, les pK_a des couples NH_4^+/NH_3 et NH_3/NH_2^−sont respectivement 9,2 et 23 .
a) Établir le diagramme de prédominance faisant intervenir NH_3 et ses espèces conjuguées (ou l'une d'elles), dans le domaine de pH allant de 0 à 14 .
b) Que peut-on dire de la base conjuguée de NH_3 dans l'eau?
c) Proposer une réaction prépondérante traduisant le comportement de NH_3 dans la solution. Calculer sa constante d'équilibre.
d) En supposant que la réaction est peu avancée à l'état final, calculer le pH de la solution. L'hypothèse était-elle satisfaisante ? Sachant que sur Terre dans ces conditions de pression et de température, on rencontre des micro-organis-
mes (bactéries) pour pH ≤ 12, des formes de vie analogues auraient-elles survécu dans la zone océanique de Titan envisagée ici?

Les anneaux de Saturne sont formés de fragments de roche et de glace d'eau (les «particules» de l'anneau) de 1 à 10 cm , tournant dans le plan équatorial de la planète sur des orbites circulaires. Ils forment des bandes peu denses, très fines (quelques centaines de mètres!) et larges (de l'ordre de 20000 km ). L'origine des anneaux est due soit à la fragmentation d'un satellite naturel, soit à un nuage de particules qui n'ont pas pu s'agglomérer.

On étudie dans cette partie l'évolution d'un nuage de particules initialement concentrées en un anneau fin et étendu. On se place dans le référentiel saturnocentrique, supposé galiléen. On négligera l'attraction gravitationnelle des particules entre elles par rapport à l'attraction de Saturne.

La masse de Saturne est supposée répartie de façon sphérique autour de son centre O. Initialement, le nuage est dense, de masse M. Son centre de masse G gravite autour de Saturne sur une orbite elliptique, d'excentricité e .Les particules décrivent des mouvements individuels complexes (rotation propre de chaque particule dans son référentiel barycentrique, trajectoires influencées par des chocs...), dont l'effet moyen est un mouvement «collectif» de révolution autour de la planète. Le moment cinétique en O dû à ce mouvement étudié dans le référentiel saturnocentrique est appelé moment cinétique orbital. Il est noté L⃗ Oorb. Sa norme est supposée constante pour les mouvements étudiés. L'extension du nuage est supposée faible devant r = OG.
III.A.1) On note E_c^∗ l'énergie cinétique barycentrique du nuage.

Donner l'expression de l'énergie mécanique E_m du nuage en fonction de M, M_(Sa), r˙, r, 𝒢, E_c^∗ et L_(Oorb).
III.A.2) L'équation polaire de la trajectoire de G est :
r = ((L_(Oorb)^2)/(𝒢M_(Sa)M^2))/(1 + ecos(θ − θ_0)) où θ est l'angle polaire de la trajectoire et θ_0 une constante.
En déduire l'expression de E_m en fonction de M, M_(Sa), 𝒢, E_c^∗, L_(Oorb) et e.
III.A.3) Le système {Saturne + nuage} est isolé, tandis que les chocs des particules du nuage entre elles provoquent une augmentation de l'énergie cinétique
barycentrique. En déduire que la trajectoire de G se circularise au cours du temps.

La trajectoire du nuage est à présent circulaire mais le plan du cercle, contenant le point O, a une orientation quelconque. Pour expliquer que les anneaux évoluent dans le plan équatorial de Saturne, on tient compte de l'aplatissement de la planète.
III.B.1) Expliquer qualitativement, mais précisément, pourquoi la rotation propre de Saturne est la cause de son aplatissement aux pôles.

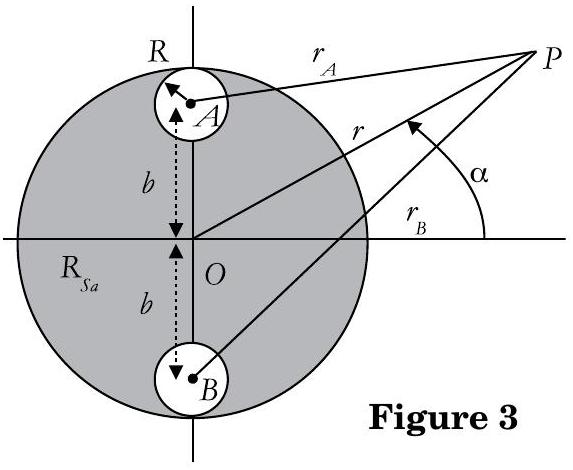

III.B.2) À cause de cet aplatissement, le champ gravitationnel de Saturne n'est plus exactement un champ newtonien. On modélise la répartition de la masse de Saturne par une sphère contenant deux cavités sphériques vides (Figure 3). Montrer que cette répartition crée le même

champ gravitationnel que la superposition des trois sphères ci-contre :

où J_2 une constante positive dont on donnera l'expression en fonction de M_(Sa), m, R_(Sa) et b.
c) Application numerique : le rayon équatorial de Saturne ( R_(Sa) ) est supérieur de 11% au rayon polaire (b). Calculer la valeur de J_2.
III.B.4) Quelle est l'expression de l'énergie mécanique E_m du nuage, en fonction de M, V(r, α), r, 𝒢, E_c^∗ et L_(Oorb) ?
III.B.5) Les conditions d'évolution sont les mêmes que dans la question III.A.3. Montrer qu'alors la trajectoire se rapproche du plan équatorial de Saturne.

Le nuage est encore compact et peu étendu. Son centre de masse G suit une trajectoire circulaire dans le plan équatorial de Saturne. Cette planète exerce une force newtonienne sur le nuage. Le nuage est d'abord concentré en une masse quasi ponctuelle. Les collisions entre les particules vont étaler ce nuage tout en conservant son moment cinétique orbital L_(Oorb). On considère que les particules du nuage ont formé un anneau très fin homogène, de rayon r_0 = 150000 km.
III.C.1) Exprimer le moment cinétique orbital L_(Oorb) en O et son énergie mécanique E_m de l'anneau en fonction de 𝒢, M_(Sa), M et r_0.
III.C.2) L'anneau fin va s'étaler en un anneau plat, dans le plan équatorial du fait de la dissipation de son énergie mécanique par le biais des collisions entre particules. On suppose que cet anneau plat est homogène, de masse surfacique σ, et qu'il s'étend de la distance r_1 à r_2 de O. Exprimer le champ des vitesses v(r) pour r_1 < r < r_2. En déduire l'expression du moment cinétique L_o^′ en O et de l'énergie mécanique E_m ' de l'anneau en fonction de 𝒢, M_(Sa), M, r_1 et r_2.
III.C.3)
a) Montrer que la conservation du moment cinétique de l'anneau implique que r_1 et r_2 sont liés. Exprimer cette relation sous la forme

b) Exprimer la variation relative d'énergie mécanique

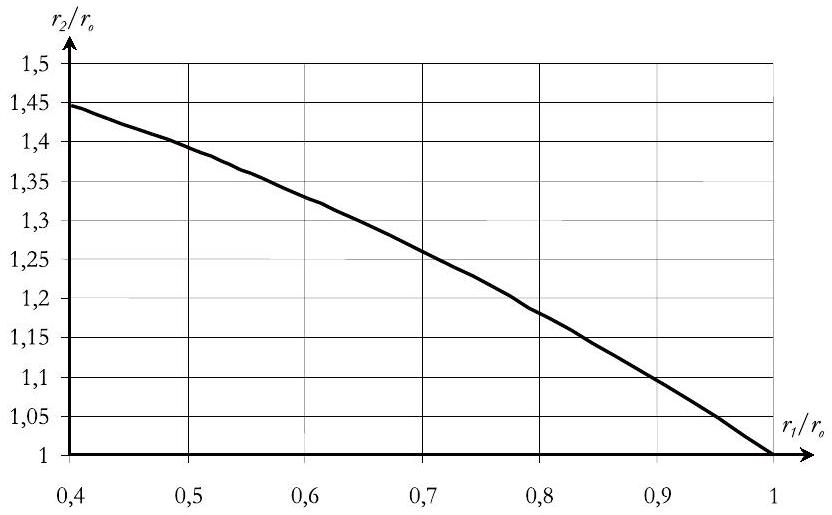

On donne le tracé de (r_2)/(r_0) en fonction de (r_1)/(r_0). Compléter le tableau ci-dessous et conclure.

c) Donner la largeur relative
(r_2 − r_1)/(r_0) de l'anneau lorsque 1% de l'énergie initiale a été dissipée.
-••FIN •••
