Centrale Physique Chimie MP 2012Sujet, corrigé et rapport du jury

Les données sont regroupées en fin d'énoncé. Les résultats numériques seront donnés avec un nombre de chiffres significatifs compatible avec celui utilisé pour les données.

Le cuivre est un des métaux les plus anciennement utilisés par l'homme (depuis sans doute dix millénaires), d'abord en parallèle avec des outils de pierre puis, allié à l'étain, sous forme de bronze, par exemple dans l'Égypte ancienne, à l'époque du sphinx et des pyramides de Gizeh. L'actualité a récemment mis en évidence la forte augmentation du cours commercial du cuivre : en effet, avec une production annuelle mondiale de l'ordre de 15 à 20 millions de tonnes, les réserves de minerai connues devraient être épuisées dans peu de temps.
Le cuivre a pris le nom de l'île de Chypre, où il fut d'abord extrait. Métal de couleur rouge, caractérisé par d'excellentes conductivités thermique et électrique, assez peu oxydable dans les conditions ordinaires de son emploi, le cuivre est aussi relativement peu toxique ; il est logiquement utilisé pour de nombreuses applications, pur ou sous forme d'alliage. Ce sujet illustre diverses étapes de la fabrication et de la caractérisation d'un élément métallique à base de cuivre, depuis l'extraction du minerai jusqu'à la caractérisation physico-chimique de la structure cristalline du métal fini.

Le problème comporte de nombreuses parties et questions indépendantes.

La chalcopyrite est un minerai mixte de cuivre et de fer qui constitue une des principales sources de la production industrielle de cuivre. La formule brute décrivant sa stœchiométrie est CuFe_x S_y (proportions molaires 1, x et y respectivement en Cu, Fe, S ).
I.A.1) Une analyse massique grossière du minerai montre qu'il est composé pour un peu plus d'un tiers de soufre et pour un peu moins d'un tiers de fer (proportions en masse, ≃ 1/3, < 1/3, > 1/3 respectivement en Cu, Fe, S). En déduire les valeurs approchées de x et y. Adoptant pour valeurs exactes de x et y les plus petits entiers voisins de ceux-ci, préciser les proportions en masse exacte de soufre, fer et cuivre dans la chalcopyrite.
I.A.2) La structure cristalline de la chalcopyrite peut être décrite à partir d'un réseau cubique à faces centrées d'ions sulfure S^(2 −). Représenter la maille correspondante et faire figurer sur cette maille les sites tétraédriques disponibles pour l'insertion des cations du fer et du cuivre. Quel est le nombre de sites tétraédriques disponibles pour chaque ion sulfure?
I.A.3) Dans la chalcopyrite, les ions du fer et du cuivre occupent respectivement chacun une certaine fraction des sites tétraédriques de la structure cubique à faces centrées formée par les ions sulfure. Quelle est cette proportion? Quelle est la coordinence des cations fer et cuivre dans cette structure ?
I.A.4) Avant l'étude détaillée de la structure du cristal de chalcopyrite (par diffraction de faisceaux de neutrons), deux structures concurrentes ont été proposées :

Quel est, dans chacun des deux cas, le nombre d'oxydation des ions du cuivre ?
On a en fait identifié la structure ( A ). Déterminer les structures électroniques de l'état fondamental des atomes de soufre et de cuivre. Pouvait-on prévoir simplement les nombres d'oxydation pris par ces éléments dans la chalcopyrite ( A ) ?

Le passage de la chalcopyrite au cuivre métallique peut être réalisé par plusieurs procédés. L'un d'eux débute par le grillage de la chalcopyrite, produisant des sulfures de cuivre solides Cu_2 S et de fer FeS. Le sulfure de cuivre est alors traité par l'oxygène gazeux, produisant directement du cuivre métallique et de l'oxyde de soufre SO_2 gazeux. On notera P(X) la pression partielle de l'espèce X.
I.B.1) Écrire l'équation-bilan de la réaction passant de Cu_2 S à Cu . Définir, calculer et commenter brièvement sa variance v.

La réaction est menée industriellement sous une pression partielle d'oxygène P(O_2) = 0, 2 bar. Quelle est, à votre avis, la raison de ce choix ?
I.B.2) On se place dans le cadre de l'approximation d'Ellingham. Tracer le diagramme donnant la valeur, à l'équilibre chimique, de x = ln(P(SO_2))/(P(O_2)) en fonction de 1/T pour T ∈ [300 K, 1200 K]. En utilisant, par exemple, la notion d'affinité, démontrer que la courbe d'équilibre sépare le plan ( 1/T, x ) en deux domaines correspondant à l'existence exclusive d'un des deux solides Cu_2 S ou Cu .
I.B.3) Pour quelle pression partielle de SO_2 peut-on, par cette réaction, produire du cuivre métallique à T = 900 K ?

Le procédé de synthèse du cuivre métallique se poursuit par électroraffinage : le cuivre Cu obtenu par la réaction précédente, qui contient encore diverses impuretés métalliques (fer Fe , zinc Zn , argent Ag ), est disposé dans une solution aqueuse électrolytique de sulfate de cuivre acidifiée et sert d'électrode ( E_1 ). L'autre électrode ( E_2 ) est constituée de cuivre déjà purifié. On impose alors une différence de potentiel U = U_(E_1) − U_(E_2) (en pratique, |U| < 0, 4 V ) et il apparaît un courant électrique volumique de densité |j| de l'ordre de 300 A ⋅ m^(− 2).
Du fait de l'existence de la tension U, le cuivre et certains autres métaux de l'électrode ( E_1 ) sont oxydés et passent en solution. D'autres métaux tombent alors progressivement au fond de la cellule d'électrolyse sous forme métallique et forment des boues solides qui sont séchées et valorisées.
I.C.1) La tension U est choisie de sorte que seul le cuivre se redépose sur l'électrode (E_2). Préciser le signe de U. L'électrode ( E_1 ) est-elle une anode ou une cathode ?
I.C.2) Quelle masse maximale de cuivre peut-on espérer récupérer par heure de fonctionnement par mètre carré de surface d'électrode ? Sur quelle électrode récupère-t-on ce cuivre ?
I.C.3) À l'issue d'une telle opération, on cherche à récupérer et valoriser le fer, le zinc et l'argent qui étaient contenus dans l'électrode ( E_1 ). Expliquer, pour chacun de ces trois métaux, si on le récupère sous forme métallique ou sous forme oxydée, et si on le récupère dans les boues solides de fond de cuve ou dans la solution électrolytique.

C'est en tant que conducteur de l'électricité que le cuivre trouve la plupart de ses applications industrielles. On veut proposer dans cette question un modèle microscopique pour la bonne conductivité électrique du cuivre cristallin. Dans le cristal de cuivre, un unique électron périphérique par atome de cuivre est délocalisé sur l'ensemble du volume du cristal ; on notera n¯ leur densité particulaire, c'est-à-dire le nombre d'électrons de conduction par unité de volume. Les autres électrons ne participent pas à la conduction électrique. n¯ sera supposée uniforme dans tout le volume du matériau.
La conduction électrique est due au déplacement des électrons de conduction (masse m_e, charge q_e = − e ), sous la seule action du champ électrique imposé E⃗, supposé lui-même statique et uniforme. Les électrons de conduction subissent aussi des chocs sur d'autres particules (électrons ou noyaux de cuivre), à des intervalles de temps plus ou moins réguliers. Aucune connaissance relative aux chocs n'est nécessaire à la résolution de cette partie, à l'exception de celle-ci : après chaque choc, la direction et la norme de la vitesse d'un électron est totalement imprévisible.
II.A.1) On étudie un électron qui a subi un choc à l'instant t = 0; sa vitesse juste après le choc est notée v⃗_i. Exprimer la vitesse v⃗(t) de l'électron à l'instant t (aucun choc n'a lieu entre les instants t = 0 et t ).
II.A.2) On notera ⟨g⟩ la moyenne de la grandeur g(t), moyenne calculée sur un grand nombre d'électrons. Que vaut ⟨v⃗_i⟩ ? En déduire la relation liant ⟨v⃗⟩ et τ, âge moyen des électrons depuis le choc précédent.
II.A.3) En déduire l'expression de la conductivité électrique γ_(Cu) du cuivre, en fonction de n¯, τ, e et m_e, puis en fonction de τ, e, m_e, de la constante d'Avogadro et des masses molaire M_(Cu) et volumique ρ_(Cu) du cuivre.
II.A.4) À température ambiante, γ_(Cu) = 59, 6 × 10^6 S ⋅ m^(− 1). En déduire la valeur numérique de τ, et celle de f_c = 1/τ. Quels commentaires physiques la valeur numérique de f_c vous suggère-t-elle?
II.A.5) À très haute fréquence (f > f_c), la conductivité électrique du cuivre n'est plus une constante mais une fonction décroissante de la fréquence. En déduire, qualitativement, une justification de la couleur du cuivre métallique.
II.A.6) Les chocs des électrons de conduction sur les autres particules du matériau sont largement dus à l'agitation thermique des particules dans le volume du cristal. Expliquer brièvement si la conductivité électrique est une fonction croissante ou décroissante de la température T.

La bonne conductivité électrique du cuivre explique son emploi dans les fils de contact (caténaires) d'alimentation de puissance des locomotives, mais aussi dans les câbles de signalisation des installations ferroviaires. Du fait de l'augmentation spectaculaire du prix du métal, ces câbles font l'objet de vols fréquents.

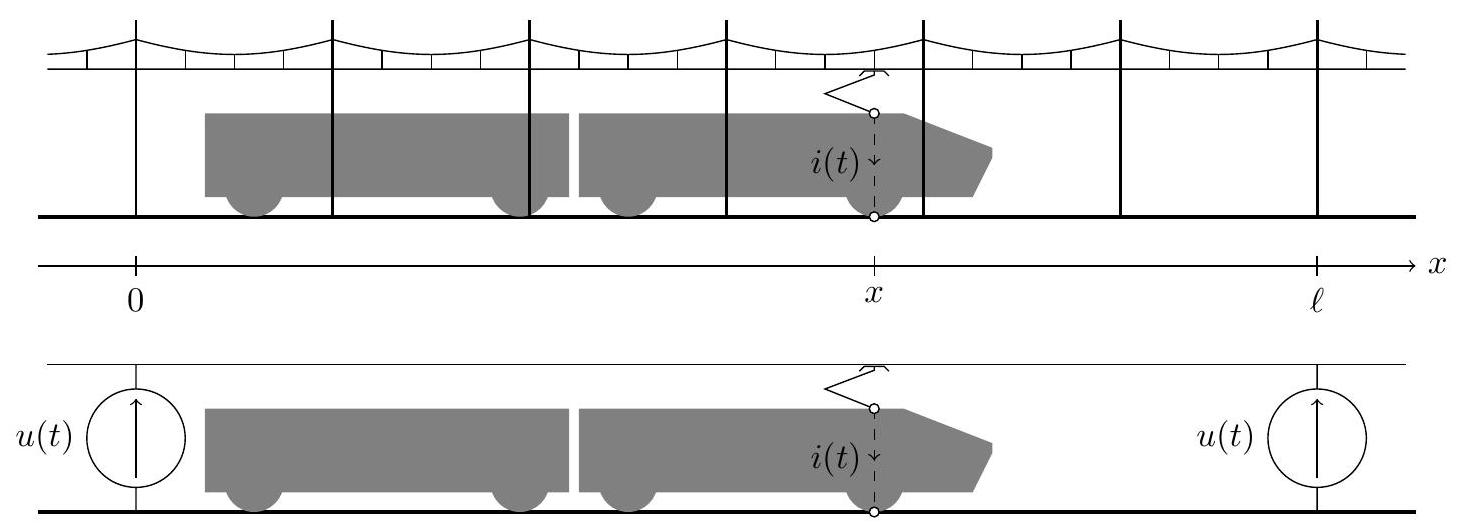

Nous nous intéresserons ici à l'alimentation électrique d'une ligne TGV, en haute tension alternative à la fréquence f = 50 Hz. On considère une ligne parcourue par des rames Duplex consommant une puissance nominale moyenne P_0 = 8, 8MW lorsqu'elles sont alimentées par une tension alternative de valeur efficace U = 25, 0kV. Le schéma électrique de la ligne est représenté figure 1 : à intervalle régulier, des sous-stations d'alimentation, assimilées à des générateurs idéaux de tension efficace U, alimentent la caténaire ( C ), formée d'un câble de cuivre de conductivité γ_(Cu) = 59, 6 × 10^6 S ⋅ m^(− 1) et de section constante s. La locomotive consomme un courant d'intensité efficace constante I, quelle que soit sa position x sur la ligne. Le retour du courant vers les sous-stations se fait par les rails et le sol ; on en négligera la résistance électrique. On supposera enfin qu'entre deux sous-stations il y a au maximum une seule rame TGV en circulation.

II.B.1) En fonctionnement normal, on mesure I = 352 A. Calculer le facteur de puissance de la rame Duplex. Sachant que le moteur du TGV est de nature inductive, que peut-on en conclure ? Pour quelle raison les rames Duplex fonctionnent-elles dans ces conditions ? Exprimer u(t) (cf. figure 1, tension aux bornes des sous-stations) et i(t) en fonction de U, I, f et t.
Ces deux relations seront supposées vérifiées dans toute la suite.
II.B.2) On suppose que les valeurs du courant efficace et du facteur de puissance de la rame restent les mêmes ; montrer que la puissance moyenne consommée par la rame à l'abscisse x est P(x) = P_0 − x(ℓ − x)/Γ et exprimer Γ en fonction de γ_(Cu), s, ℓ et I. Pour un fonctionnement satisfaisant de l'ensemble et éviter l'échauffement excessif de la caténaire, on impose P(x) > αP_0 pour tout x dans l'intervalle [0, ℓ], où ℓ désigne la distance entre deux sous-stations consécutives. En déduire que s > s_(min) où on exprimera s_(min) en fonction de γ_(Cu), ℓ, α, U et P_0.
Application numérique. α = 0, 98, ℓ = 50 km; calculer s_(min) et la masse de cuivre associée par mètre de caténaire. Commenter.
Pour déterminer le meilleur choix économique lors de l'installation d'une ligne TGV, on prendra en compte le coût total annuel (amortissement en entretien compris) d'une sous-station (noté C_(ss) ) et le coût total annuel unitaire (c'est-à-dire par mètre de longueur, noté C_u ) de la caténaire de cuivre, de son câble de support en bronze et de ses poteaux de fixation. La longueur totale L de la ligne TGV est nettement supérieure à la distance ℓ entre sous-stations.
II.B.3) Tous les poteaux de support ont les mêmes caractéristiques. Expliquez pourquoi le coût unitaire C_u (caténaire, support de bronze et poteaux de support) est pratiquement proportionnel à s. On posera dans la suite C_u = Ks_(min), où s_(min) a été défini et exprimé ci-dessus.
II.B.4) Exprimer le coût total annuel de la ligne TGV, de longueur totale L donnée. La longueur ℓ est choisie pour minimiser ce coût. Sachant que C_(ss)/K = 8, 0 m^3, calculer la valeur optimale de ℓ; conclure.
Compte tenu de la valeur importante du courant efficace I, les caténaires sont susceptibles de s'échauffer fortement. La norme SNCF SAM E 903 précise que la différence maximale entre la température extérieure et la température, supposée uniforme, de la caténaire ne doit pas excéder 65^∘C.
II.B.5) Déterminer la valeur de la puissance moyenne qui peut être reçue par unité de longueur de caténaire en fonction de I, γ_(Cu) et s.
II.B.6) Le coefficient surfacique de transfert conducto-convectif au niveau de la surface latérale est noté h (coefficient de la loi de Newton) ; on prendra pour les applications numériques h = 5, 0 W ⋅ m^(− 2) ⋅ K^(− 1). Donner l'expression littérale de la puissance thermique cédée par unité de longueur de caténaire en fonction de h, s et de la différence de température δT = T_(caténaire) − T_(extérieur). Dans ces conditions, la valeur de s_(min) déterminée à la question II.B. 2 est-elle pertinente ?

L'analyse de la structure cristalline des métaux comme le cuivre est réalisée par des expériences de diffraction, soit de faisceaux de rayon X, soit de faisceaux de neutrons.

III.A.1) Proposer un ordre de grandeur de la longueur d'onde λ_X pour un faisceau de rayons X .
III.A.2) La longueur d'onde λ_n d'un faisceau de neutrons vérifie la relation λ_n = h/p, où h est la constante de Planck et p = m_n v_n est la quantité de mouvement du neutron, de masse m_n, de vitesse (non relativiste) v_n et d'énergie cinétique E_n = 3/2k_B T_n, où k_B est la constante de Boltzmann. Calculer λ_n et la valeur de E_n (dans une unité appropriée) pour des neutrons thermiques ( T_n ≃ 1000 K ).
III.A.3) Expliquer ce qui, à votre avis, justifie ce choix des valeurs de λ_X et λ_n pour l'étude d'un cristal de cuivre.

La conduite d'études de plus en plus détaillées de structures cristallines par diffraction des rayons X a nécessité la mise au point de sources de rayons X monochromatiques et très intenses, mais de longueur d'onde réglable. Une telle source est constituée par l'accélérateur de particules SOLEIL (Source Optimisée de Lumière d'Énergie Intermédiaire au Laboratoire). Dans cet accélérateur, des électrons (charge − e, masse m_e ) sont maintenus sur une orbite quasi-circulaire de rayon R par un champ magnétostatique intense, de norme B_0. Cette trajectoire est régulièrement interrompue pour faire passer les électrons dans les dispositifs d'émission des rayons X proprement dits, qui portent le nom d'onduleurs. Dans un onduleur, un champ électromagnétique impose aux électrons une trajectoire sinusoïdale, de courte période spatiale b (voir figure 2). Le mouvement des électrons dans le synchrotron et dans les onduleurs sera traité dans le cadre non relativiste.

III.B.1) Préciser, sur un schéma clair, le sens du champ magnétostatique B⃗_0 qui permet de maintenir, dans le référentiel du laboratoire R_l, les électrons sur leur trajectoire quasi-circulaire dans le synchrotron. Exprimer l'énergie cinétique E_e des électrons uniquement en fonction de leur vitesse v_0, de e, B_0 et du rayon R de la trajectoire circulaire des électrons.
Application numérique. En admettant que la relation établie ci-dessus reste vraie pour v_0 ≃ c (vitesse de la lumière dans le vide), calculer B_0 si E_e = 2, 75GeV et R = 50 m.

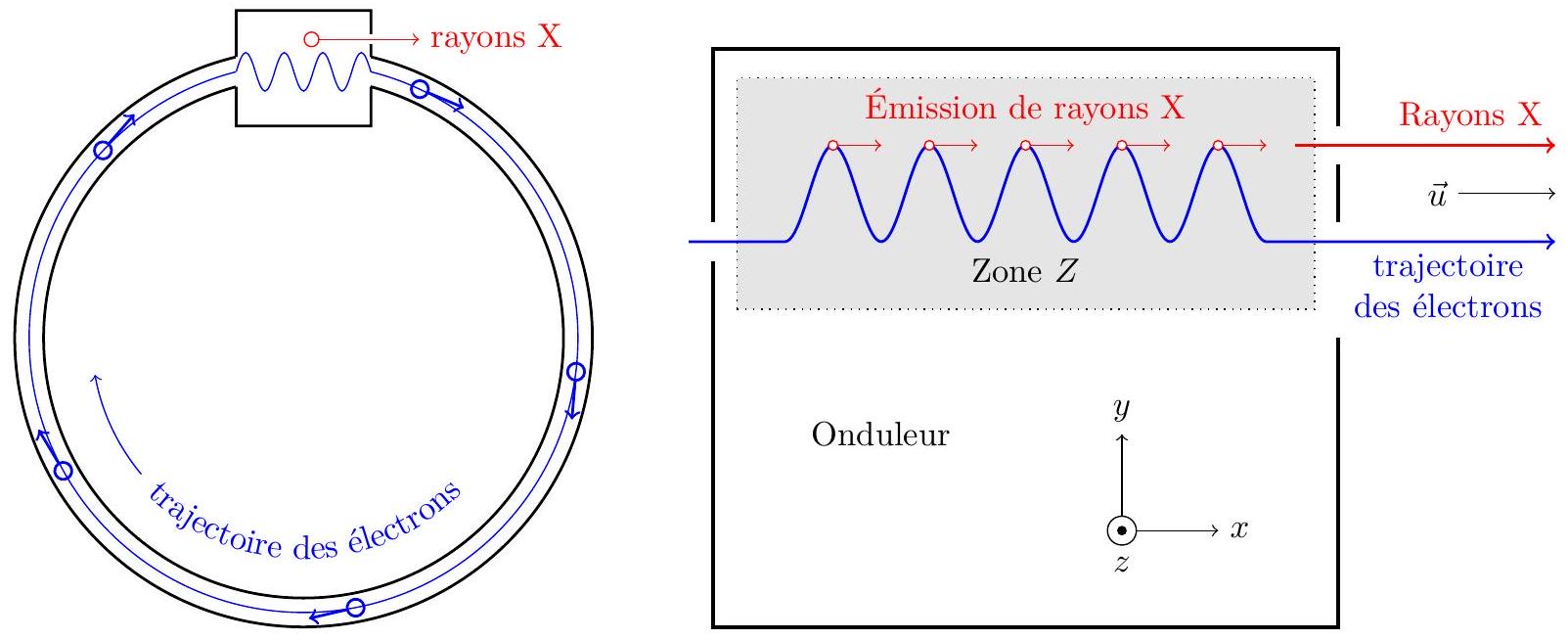

Un électron entre dans l'onduleur à la vitesse v⃗_0 = v_0 e⃗_x dans le référentiel du laboratoire. Dans la zone Z, il circule dans le vide et est soumis, à partir du point d'abscisse x = 0, au seul champ magnétostatique B⃗_1 dont la composante utile est B⃗_1 ⋅ e⃗_z = B_(10)cos(2πx/b). On négligera aussi toute interaction des électrons entre eux et l'effet des autres composantes B_(1x) et B_(1y) de B⃗_1 sur le mouvement des électrons. La trajectoire des électrons reste plane dans le plan (Oxy).
III.B.2) Exprimer le principe fondamental de la dynamique pour un électron.

Dans toute la suite, on suppose |v_y|≪v_0.
Montrer que la trajectoire de l'électron dans le référentiel du laboratoire est sinusoïdale et déterminer les caractéristiques (amplitude et période) de cette sinusoïde.

On rappelle qu'une particule chargée accélérée rayonne un champ électromagnétique proportionnel à son accélération. C'est le cas de l'électron qui traverse l'onduleur. Cet électron a une vitesse v_0 très proche de c. Son énergie E = γm_e c^2, où γ est le facteur relativiste γ = 1/(√(1 − v_0^2/c^2)), est très grande par rapport à m_e c^2 (soit γ≫1). Dans ces conditions, on considèrera que cet électron émet un rayonnement :

Les alliages de cuivre Cu et de nickel Ni (cupronickels), très résistants à la corrosion, ont été utilisés depuis très longtemps, notamment pour la production de pièces de monnaie (voir figure 3), mais aussi pour des applications en construction navale. Cet alliage présente la particularité d'une miscibilité complète des deux métaux l'un dans l'autre, à l'état liquide mais aussi à l'état solide (les deux métaux cristallisent dans le même système cubique à faces centrées, et présentent des rayons atomiques voisins).

Les masses molaires atomiques de ces deux éléments sont notées M_(Cu) et M_(Ni). Les potentiels chimiques des métaux liquides purs à la température T sont notés μ_(Cu)^(ℓ∗)(T) et μ_(Ni)^(ℓ∗)(T), ceux des solides purs μ_(Cu)^(s∗)(T) et μ_(Ni)^(s∗)(T). La totalité de l'étude est effectuée sous la pression constante P = P^∘ = 1 bar ; on note R la constante molaire des gaz parfaits.

IV.A.1) La solution liquide de nickel et de cuivre est considérée comme une solution idéale ; on note x la fraction molaire de cuivre dans cette solution liquide, et 1 − x celle du nickel. Exprimer le potentiel chimique μ_(Cu)^ℓ(x, T) du cuivre liquide dans la solution en fonction de x, T et des données de l'énoncé.
IV.A.2) On note aussi w la fraction massique du cuivre dans cette même solution, w = m(Cu)/m, où m est la masse de la solution de cuivre et de nickel et m(Cu) la masse de cuivre qu'elle contient. Exprimer μ_(Cu)^ℓ(w, T) en fonction de w, T et des données de l'énoncé ; on montrera en particulier que:

et on précisera la fonction α_ℓ(T) et la constante réelle β en fonction de M_(Cu), M_(Ni) et μ_(Cu)^(ℓ∗)(T).
IV.A.3) On note enfin w^′ la fraction massique du cuivre dans la solution solide idéale de cuivre et de nickel qui cristallise en contact avec la solution liquide idéale des mêmes métaux. Le potentiel chimique μ_(Cu)^s(w^′, T) du cuivre solide dans la solution s'exprime sous la forme μ_(Cu)^s(w^′, T) = α_s(T) − RTln(1 − β + β/(w^′)). Justifier le lien entre α_s(T) et μ_(Cu)^(s∗)(T).

IV.B.1) On étudie à la température T et sous la pression P^∘ l'équilibre entre une solution liquide idéale et une solution solide idéale de cuivre et de nickel. Montrer que les grandeurs T, w et w^′ sont reliées par deux relations, que l'on exprimera.

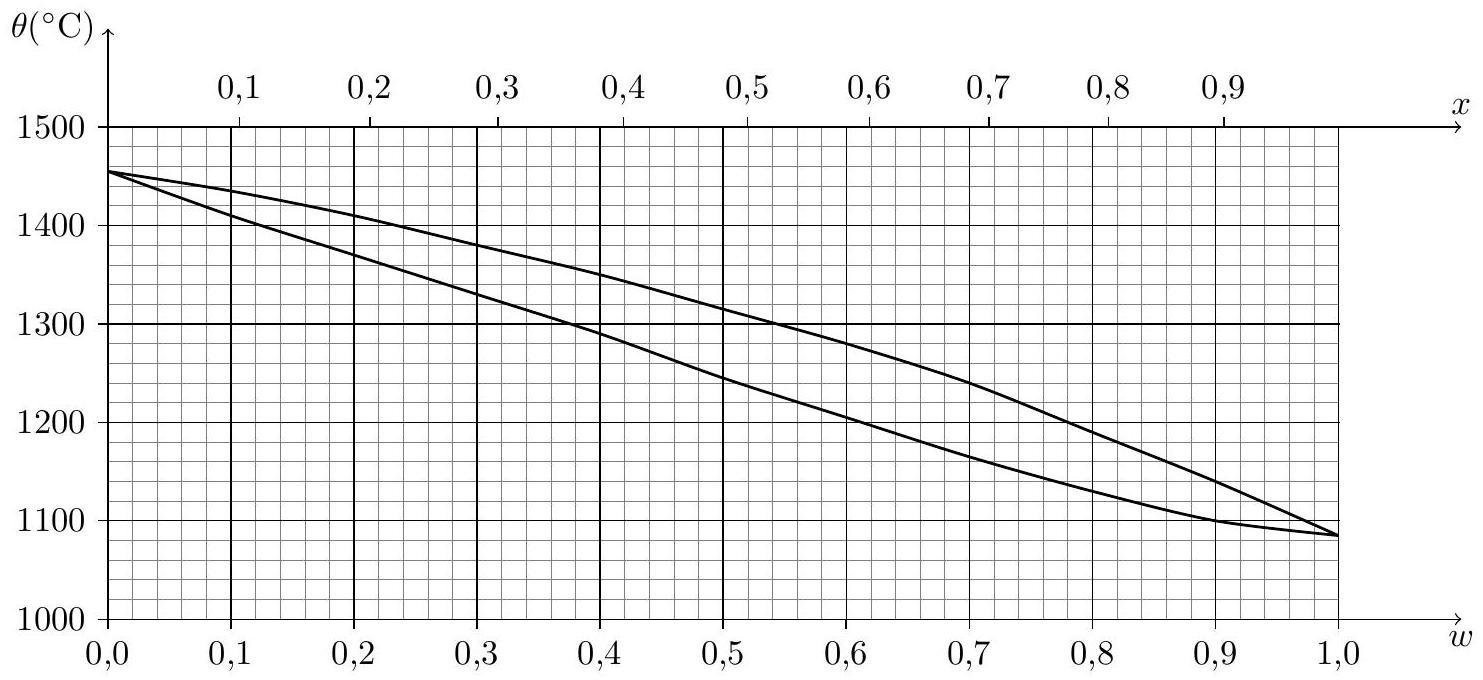

IV.B.2) Une étude expérimentale de la fusion d'alliages de cupronickel permet la mesure, sous 1 bar et pour plusieurs compositions différentes de l'alliage solide, des températures de début de fusion θ_d et de fin de fusion θ_f. Ces résultats expérimentaux sont reportés sur la courbe, figure 4 . L'axe horizontal est doublement gradué, en termes de fraction molaire du cuivre dans l'alliage ( x ou x^′ selon la phase, en haut du diagramme) ou en termes de fraction massique du cuivre ( w ou w^′, en bas du diagramme). Par une simple lecture sur cet axe, évaluez, par une méthode que vous préciserez, le rapport M_(Ni)/M_(Cu).

IV.B.3) On considère une masse m = 100 g d'un alliage cupronickel à 75% de cuivre (en masse) ; comment doit-on choisir sa température pour qu'à l'équilibre ce système soit diphasé ?
On choisit une température égale à 1200^∘C. Donner, à l'équilibre, les masses de cuivre et de nickel présentes respectivement dans la phase solide et dans la phase liquide. On pourra procéder par analogie avec l'étude des diagrammes binaires d'ébullition isobare des mélanges liquides.

IV.C.1) À partir du diagramme figure 4, déterminer les températures absolues de fusion sous 1 bar du nickel pur T_(Ni)^(fus) et du cuivre pur T_(Cu)^(fus).
IV.C.2) Pour une transformation physico-chimique caractérisée par les grandeurs standard de réaction Δ_r H^∘(T) (enthalpie de réaction), Δ_r S^∘(T) (entropie de réaction) et Δ_r G^∘(T) (enthalpie libre de réaction), déterminer les expressions de (dΔ_r G^∘)/(dT) et d/(dT)((Δ_r G^∘(T))/T) en fonction de Δ_r H^∘(T), Δ_r S^∘(T) et T.
IV.C.3) On considère l'équilibre entre une phase solide de cupronickel (fraction massique de cuivre w^′ ) et la phase liquide associée (fraction massique w ), à la température T. On appelle ΔH_(fus)^∘ l'enthalpie molaire de fusion du cuivre sous 1 bar, considérée comme indépendante de la température dans le domaine de température de 1000^∘C à 1500^∘C. Montrer que, dans le cadre de l'ensemble des hypothèses ci-dessus, on peut écrire :

où le coefficient β a été défini à la question IV.A. 2 ; on prendra ici β − 1 = 8, 3 × 10^(− 2).
IV.C.4) En expliquant soigneusement la méthode adoptée et les mesures effectuées, déduire des courbes de la figure 4 une estimation des valeurs numériques des enthalpie et entropie molaires de fusion ΔH_(fus)^∘ et ΔS_(fus)^∘ du cuivre.
Ces valeurs diffèrent assez sensiblement de celles usuellement tabulées à partir de mesures relatives au cuivre pur. Pouvez-vous proposer une explication à cet écart ?
