Centrale Physique MP 2000Sujet et rapport du jury

Le filament d'une ampoule à incandescence est constitué de tungstène très pur. En première approximation, les variations de la résistivité ρ de ce métal, en fonction de la température, sont modélisables dans l'intervalle [ 300 K, 3000 K ] par une fonction du type

I.A.1) Rappeler l'expression locale de la loi d'Ohm.
I.A.2) On modélise le filament par un cylindre de rayon r = 0, 03 mm et de longueur L. Exprimer la résistance électrique R du filament en fonction de la résistivité ρ, de r et de L. Vérifier explicitement l'homogénéité de la relation obtenue. Déterminer la valeur numérique de L, sachant que la résistance du filament à la température ambiante T_A = 300 K vaut R_A = 1Ω. Dans toute la suite du problème, on prendra la valeur L = 4 cm.
I.A.3) Lorsque la température du filament passe de T_A à la température normale de fonctionnement T_0 = 2600 K, l'effet de la dilatation thermique s'ajoute a priori à la variation de résistivité. Cette dilatation supposée isotrope est caractérisée par le coefficient de dilatation linéique

supposé indépendant de T et s'appliquant à un paramètre géométrique l quelconque du filament.
a) Calculer la variation relative de longueur

lorsque la température du filament varie de T_A à T_0. Compte tenu de l'isotropie de la dilatation, ce rapport est égal à la variation relative de rayon du filament.

b) Calculer la variation relative de résistivité
(Δρ)/(ρ(T_A)) lorsque la température du filament varie de T_A à T_0.
c) Comparer numériquement les variations relatives de longueur, de rayon et de résistivité et en déduire une expression de la résistance R en fonction de a, b, T, R_A et T_A.
I.A.4) Le tableau ci-dessous, regroupe des couples de mesures ( U, I ) correspondant à différents points de la caractéristique I = f(U) de l'ampoule. Compléter ce tableau, en calculant la température du filament pour chacun des points de fonctionnement.

La caractéristique I = f(U) d'une ampoule électrique à incandescence dépend étroitement des phénomènes thermiques se produisant au niveau du filament. Dans un premier temps, on suppose que les transferts thermiques par convection, à l'aide du gaz de remplissage, et par conduction, au niveau des supports du filament, sont négligeables devant les échanges par rayonnement. Le filament est supposé rayonner comme un corps noir et, malgré sa structure en hélice, on prend en compte lors des bilans énergétiques la totalité de sa surface latérale.
I.B.1) Rappeler la loi de Stefan du corps noir en précisant la définition et l'unité de chacun des termes utilisés.
I.B.2) Indiquer la nationalité de ce physicien, ainsi que la date approximative de ses travaux sur le rayonnement.
I.B.3) Sachant que la température de surface du soleil, assimilé à un corps noir, vaut T_S = 5900 K et que son spectre d'émission en fonction de la longueur d'onde présente un maximum pour λ_m = 0, 474μ m, calculer la longueur d'onde correspondant au maximum d'émission du filament pour sa température normale de fonctionnement T_0 = 2600 K.
I.B.4) Le verre de l'ampoule absorbe dans l'infrarouge pour λ > 3μ m. Justifier l'échauffement du verre même en l'absence de gaz dans l'ampoule.
I.B.5) On suppose que le verre de l'ampoule se comporte lui aussi comme un corps noir de température T_V ≈ 420 K. Comparer le flux Φ, émis par rayonnement par le filament, et le flux Φ^′ qu'il reçoit de la part du verre. À partir de quelle température du filament Φ est-il supérieur à 10Φ^′ ? Par la suite, on néglige dans tout le problème Φ ' devant Φ.
I.B.6) Établir l'expression de la température T du filament en fonction de la puissance rayonnée P_r, de la constante de Stefan σ, du rayon r et de la longueur L du filament. Comment peut-on augmenter la puissance émise sans modifier ni le rayon r ni la température normale de fonctionnement du filament?
I.B.7) On utilise dans cette question le tableau 1 complété dans la partie précédente. En vous aidant d'un graphe à tracer directement sur la copie, montrer que les résultats expérimentaux fournis, permettent de retrouver l'exposant de la loi de Stefan.
I.B.8) Déduire du graphe précédent une valeur, notée σ_1, de la constante de Stefan.
Comparer cette valeur à la valeur tabulée σ = 5, 68 ⋅ 10^(− 8) W ⋅ m^(− 2) ⋅ K^(− 4). Ces deux valeurs diffèrent car le filament ne se comporte pas comme un corps noir, mais comme un corps gris. Ainsi, dans toute la suite du problème, c'est la valeur σ_1 = 10^(− 8) W ⋅ m^(− 2) ⋅ K^(− 4) qui sera utilisée en lieu et place de la constante σ.
I.B.9) Montrer que la tension U et l'intensité I sont liées par une relation du type :

Préciser les valeurs des deux rationnels p et q et donner les expressions littérales de α et β en fonction de a, b, L, r et σ_1. On remarque au passage que la relation ci-dessus donne la caractéristique I = f(U) de façon implicite.
I.B.10) En introduisant P_e, puissance électrique consommée par l'ampoule, établir l'expression de la caractéristique en puissance I = g(P_e). Tracer cette caractéristique en puissance, en plaçant sur le graphe les points expérimentaux du tableau 1.

Comme il est indiqué sur le schéma ci-contre, le filament est fixé à chacune de ces extrémités à une tige métallique de diamètre voisin de 0, 5 mm.
I.C.1) Justifier qualitativement que la température de chaque tige-support, égale à la température mesurée au niveau de la douille de l'ampoule, est pratiquement uniforme. Dans la suite, on note T_V = 420 K cette température, valeur conforme à la spécification CEE 25 relative aux luminaires équipés de lampes à incandescence. Dans la partie du filament située au voisinage du support, la température passe progressivement de T_V à T_0 sur une distance d que l'on cherche à évaluer. On repère un point du filament, supposé cylindrique par son abscisse x comptée à partir du point de fixation. On a donc T_((x = 0)) = T_V. On néglige les échanges thermiques par convection mais on tient compte du phénomène de conduction thermique le long du filament en plus des transferts par rayonnement. Cette conduction thermique est supposée suivre la loi de Fourier. On se place en régime permanent et on suppose, vue la faible valeur du diamètre du filament que la température T(x) est uniforme dans une section droite. De plus, on considère que, pour x suffisamment grand, la température du filament atteint la température d'équilibre T_0.
I.C.2) En faisant un bilan énergétique pour une portion de filament comprise entre x et x + dx, établir l'équation différentielle vérifiée par T(x). On fera intervenir r, ρ, σ_1, I et la conductivité thermique λ du tungstène. Comme on ne cherche qu'un ordre de grandeur pour la distance d, on peut supposer que λ et ρ sont indépendants de T.
I.C.3) En faisant apparaître la température d'équilibre T_0 du filament, mettre l'équation différentielle sous la forme

Donner l'expression littérale de δ en fonction de T_0, r, λ et σ_1.
Application numérique : Calculer δ sachant que λ = 92Wm^(− 1) K^(− 1).
I.C.4) Déterminer une expression approchée de la pente à l'origine

Indiquer la valeur numérique de γ et estimer la distance caractéristique d sur laquelle le filament monte en température.
I.C.5) On note P_(ther) la puissance thermique cédée par le filament à la tigesupport au niveau de la section droite x = 0 et P_r la puissance rayonnée par le filament. Exprimer le rapport P_(ther)/P_r en fonction de δ, L et γ. Calculer pour l'ampoule étudiée ci-dessus, la valeur numérique de ce rapport, dans les conditions normales de fonctionnement. Commenter ce résultat.
I.C.6) Montrer que les pertes thermiques par conduction diminuent en valeur relative si on augmente la puissance à température et rayon du filament fixés.

En dépit de l'inertie thermique du filament, lorsqu'on alimente une ampoule à incandescence avec une tension périodique u_a(t) de période τ, la température du filament devient une fonction périodique du temps notée T(t).On note m la masse du filament et c_p la capacité thermique massique du tungstène. Afin de proposer un modèle des phénomènes physiques observés, on retient les hypothèses simplificatrices suivantes :
a) Le filament absorbe l'énergie électrique et rayonne comme un corps gris suivant la loi de Stefan. (On rappelle qu'il suffit de remplacer σ par σ_1 dans la loi de Stefan.)
b) On néglige les phénomènes convecto-diffusifs et le rayonnement du verre de l'ampoule.
c) La température T(t), supposée uniforme dans tout le filament varie autour d'une valeur moyenne T_0. On note θ(t) l'écart en température : T(t) = T_0 + θ(t) avec |θ(t)| « T_0.
d) On néglige les variations de résistance du filament avec la température : R(T) ≅ R(T_0) = R_0.
e) La capacité thermique massique c_p du tungstène est constante dans le domaine de variation de température considéré.
f) La tension u_a(t) varie suffisamment lentement pour que l'auto-inductance du filament puisse être négligée.
II.A.1) Équation d'évolution de la température
a) On suppose que la pression à l'intérieur de l'ampoule reste constante. Exprimer la variation d'enthalpie dH du filament lorsque la température varie de T à T + dT.
b) En effectuant un bilan énergétique simple, établir l'équation différentielle reliant T(t) à P_e(t), puissance électrique instantanée reçue par le filament. En déduire celle reliant θ(t) à u_a(t). On fera apparaître dans cette dernière équation les grandeurs m, c_p, T_0, σ_1, L, r et R_0.
II.A.2) Que vaut, par définition de T_0, la valeur moyenne

Déduire de l'équation différentielle établie à la question précédente, la valeur de T_0 en fonction des constantes du problème et de la valeur efficace de u_a(t) notée u_(aRMS) et donnée par la relation

Comparer l'expression ainsi obtenue pour T_0 à celle établie à la question I.B.6).
II.A.3) On étudie maintenant le cas où le filament est alimenté par une tension sinusoïdale u_a(t) = U_a√2cosω/2t. On suppose alors, que la température T(t) = T_0 + Θ(t) varie sinusoïdalement autour de T_0 avec θ(t) = θ_m cos(ωt + φ) et θ_m « T_0 。
a) Exprimer la puissance électrique P_e(t) fournie au filament en fonction de U_a, R_0, ω et t.
b) Justifier la fréquence proposée pour l'expression de θ(t).
c) On pose θ(t) = Re(θ_–exp(iωt)). Montrer que la représentation complexe de l'écart en température est donnée par la relation

d) Quelle est la nature du filtre que constitue le filament, en considérant θ(t) comme grandeur de sortie et la compossante sinusoïdale de P_e(t) comme grandeur d'entrée? Donner l'expression de ω_C en faisant intervenir la masse volumique μ du tungstène.Vérifier que ω_C est indépendante de la longueur du filament. Dans quel domaine de fréquence a-t-on θ_m < T_0/10 ?
e) Application numérique : c_p = 0, 16 kJ ⋅ kg^(− 1) ⋅ K^(− 1), μ = 19 ⋅ 10^3 kg ⋅ m^(− 3). Calculer la fréquence de coupure ν_C définie par ω_C = 2πν_C.

On alimente la lampe avec une tension rectangulaire u_a(t) périodique, représentée ci-dessous et définie sur une période τ par :

On agit sur l'intensité lumineuse émise par le filament, en modifiant le rapport cyclique α (compris entre 0 et 1 ).
II.B.1) Justifier qualitativement qu'une variation de α permet de faire varier l'intensité lumineuse émise par le filament.
II.B.2) On cherche la décomposition en série de Fourier de la tension u_a(t) sous la forme

Déterminer les coefficients a_0, a_n et b_n. Représenter le spectre en fréquence de ce signal rectangulaire dans le cas α = 1/3.
II.B.3) Déduire de la question précédente, la décomposition en série de Fourier de la puissance électrique instantanée reçue par le filament sous la forme :

on peut encore écrire P_e(t) = Re(P_–(t)).
II.B.4) L'écart en température θ(t) étant une fonction τ périodique de valeur moyenne nulle, on peut l'écrire

On note θ_n = c_n e^(iφ_n) et on définit θ_–(t), représentation complexe de la décompositiōn en série de Fourier de θ(t), par la relation

On a bien sûr, la relation θ(t) = Re(θ_–(t)). Exprimer les coefficients θ_–_n à l'aide des coefficients P_n, puis en fonction de T_0, ω_C, n, ω et α. Simplifier cette relation dans le cas où ω»ω_C.
II.B.5) Afin de caractériser l'écart en température, on introduit sa valeur quadratique moyenne définie par

Exprimer θ_(RMS) en fonction des coefficients θ_n, en déduire le taux d'ondulation de la température du filament défini par

Quelle est la limite de δ_0 lorsque la période τ de la tension d'alimentation diminue?

Afin de confronter l'expérience avec le modèle développé plus haut, on utilise un capteur optique, constitué d'une photodiode et d'un système électronique, délivrant une tension de sortie qui est l'image de la puissance lumineuse absorbée par la photodiode. On place la photodiode de surface S à une distance D du filament. La taille de la photodiode est telle que S < D^2 et la distance D est grande devant la longueur L du filament. Ce capteur optique est rapide, mais il présente néanmoins le défaut de n'être sensible que dans un domaine relativement restreint de longueur d'onde ( 0, 45μ m ≤ λ ≤ 1, 1μ m ). Les données techniques fournies par le constructeur de la photodiode permettent d'établir que dans le domaine d'utilisation décrit ci-dessus, la tension de sortie u_S du capteur est reliée à la température T du filament par la relation

II.C.1) Réponse en fréquence du filament
a) À température du filament donnée et à D fixé, comment faut-il placer la photodiode pour avoir une réponse u_S maximale?
b) En faisant abstraction du verre, exprimer la puissance lumineuse incidente sur la photodiode en fonction de la puissance électrique P_e absorbée par l'ampoule, de D et de S.
c) Justifier brièvement pourquoi la réponse du capteur n'est pas u_S = KT^4.

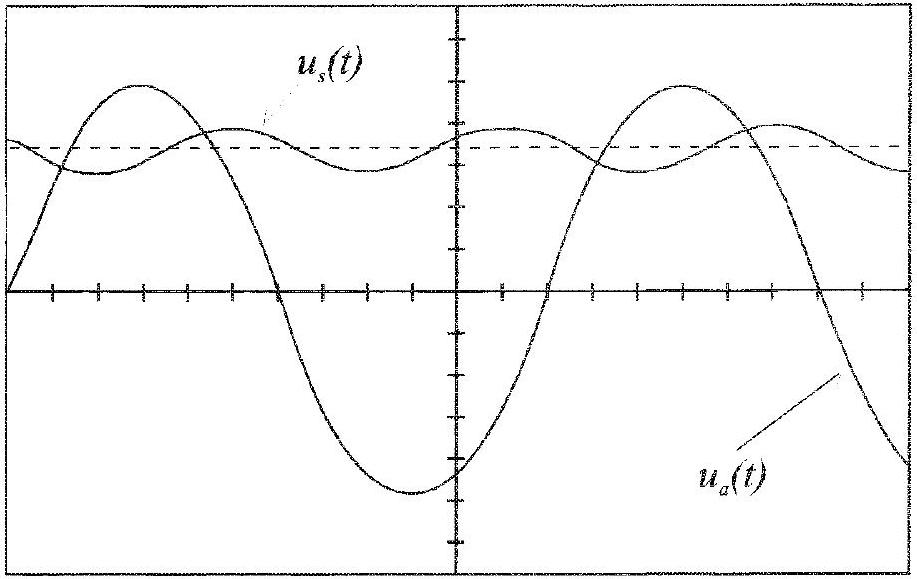

d) Pour étudier les oscillations de température du filament, on alimente une ampoule ( 6 V; 0, 55 A ) par un générateur de tension sinusoïdale de fréquence f et de valeur efficace U_a. La photodiode est disposée près de l'ampoule dans une position fixe. La réponse de l'association photodiode-système électronique est visualisée sur un oscilloscope en même temps que la tension du générateur pour une fréquence de 20 Hz . Les deux voies de l'oscilloscope sont en mode DC. La valeur moyenne de la tension u_S(t) vaut 7, 1 V, tandis que la valeur efficace de
sa composante alternative est égale à 0, 84 V. À l'aide des valeurs expérimentales déterminer l'amplitude θ_m des oscillations de température, sachant que la température moyenne vaut T_0 = 2600 K. Comparer cette valeur de θ_m à celle prévue par les résultats de la question II.A.3). Commenter cette comparaison.

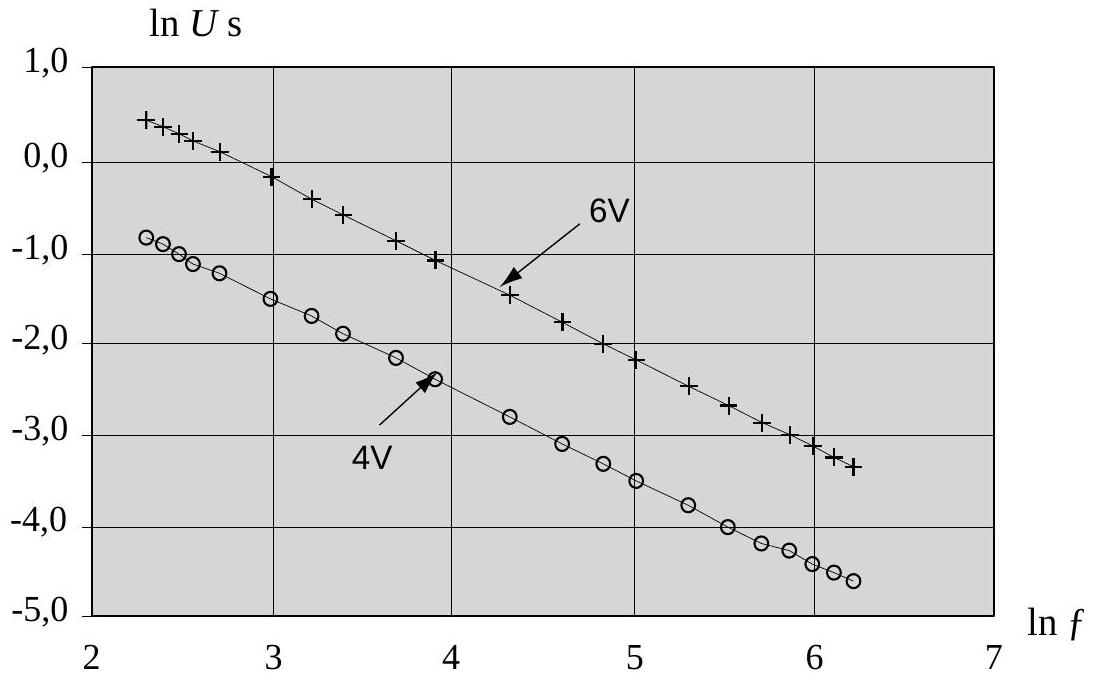

II.C.2) Le graphe ci-dessous représente, pour deux valeurs de la tension d'alimentation ( U_a = 4 V et U_a = 6 V ), le logarithme népérien du nombre donnant la valeur efficace en Volts de la composante alternative de u_S, en fonction du logarithme
népérien du nombre donnant la fréquence f en Hertz. Montrer que les pentes de ces courbes sont en accord avec l'expression de θ_– établie en II.A.3-c).
II.C.3) Pourquoi observe-t-on un décalage de l'ordonnée à l'origine ? Relier ce décalage aux deux températures moyennes du filament.

On associe au capteur optique précédent un filtre interférentiel, qui ne transmet qu'une bande spectrale très étroite du rayonnement incident, au voisinage de la longueur d'onde 510 nm . La largeur en longueur d'onde de cette bande est Δλ = 10 nm. On utilise ensuite l'association filtre-photodiode afin de tester la validité de l'hypothèse selon laquelle le filament rayonne suivant la loi de Planck modifiée.
Un filtre interférentiel est une lame à faces parallèles d'épaisseur e, taillée dans un matériau transparent d'indice de réfraction n, dont les faces sont traitées de telle sorte qu'elles soient très réfléchissantes. À une onde incidente de longueur d'onde λ est associée, par le jeu des réflexions au sein de la lame une série d'ondes émergentes d'amplitude décroissante.
III.A - L'onde incidente arrive sur la lame en incidence normale. Exprimer, en fonction de n, e et λ, le déphasage ψ entre une onde transmise à travers le filtre et l'onde transmise ayant subie deux réflexions supplémentaires à l'intérieur de la lame.
III.B - À quelle condition, faisant intervenir un entier m positif, obtient-on des interférences constructives entre deux ondes successives ? On admet par la suite, que les seules radiations transmises par le filtre sont celles qui réalisent cette condition.
III.C - On désire que la longueur d'onde λ = 510 nm traverse le filtre et que, sur l'ensemble des longueurs d'ondes susceptibles de traverser le filtre, cette radiation soit la seule à être détectée par la photodiode. Déterminer la valeur de l'épaisseur e permettant de réaliser cette condition lorsque n = 1, 564.
III.D - On rappelle la loi de Planck donnant dφ_e, flux surfacique émis dans l'intervalle spectral [λ, λ + dλ] par un corps noir en équilibre thermodynamique :

Le tableau ci-dessous regroupe des valeurs de la tension de sortie u_S du capteur optique, placé derrière le filtre interférentiel, pour différentes températures du
filament. On signale que, dans cette situation expérimentale différente du II.C, la tension de sortie du capteur est donnée par la relation

Vérifier si ces résultats expérimentaux sont en accord avec l'hypothèse selon laquelle le filament, en tant que corps gris, rayonne de manière proportionnelle à un corps noir. Déterminer, en particulier, la valeur expérimentale du rapport (hc)/(k_B) (la valeur théorique est de 1, 438 ⋅ 10^(− 2) m ⋅ K ) et commenter ce résultat.
