Présentation du sujet

Difficile
Impact d'un bolide sur la Terre : collision, traversée de l'atmosphère, bilans macroscopiques et onde de gravité
Afficher ou masquer la section

Le sujet, constitué de quatre parties indépendantes, étudie l'impact d'un bolide (astéroïde ou comète) avec la Terre. Il traite successivement la mécanique de la collision, la traversée de l'atmosphère et le freinage du bolide, des bilans macroscopiques thermodynamiques liés à l'impact, puis la propagation d'une onde de gravité consécutive au choc.

  1. 1Partie I : collision entre un bolide et la TerreÉtudier la vitesse orbitale de la Terre, la vitesse d'impact du bolide et sa trajectoire dans le champ gravitationnel terrestre.
  2. 2Partie II : traversée de l'atmosphère par le bolide, cratère d'impactÉtudier le freinage atmosphérique du bolide en calculant le nombre de Reynolds et en modélisant sa trajectoire dans l'atmosphère.
  3. 3Partie III : bilans macroscopiques et onde sonoreÉtablir des bilans macroscopiques sur un système fermé et étudier la propagation d'une onde sonore consécutive à l'impact.
  4. 4Partie IV : onde de gravitéDéterminer la vitesse de propagation d'une onde de gravité générée par l'impact.

Difficile. Le rapport décrit un sujet long avec quelques questions délicates dans les parties III et IV qui pouvaient bloquer les candidats, la partie IV étant la moins abordée dans l'ensemble.

Ce qu'a observé le jury

5 erreurs relevées
Définition du référentiel galiléen incomplète · Nombre de Reynolds mal interprété · Signe de la force de traînée oublié
Afficher ou masquer la section

Le jury indique que le sujet, progressif, a été traité avec des succès divers selon les parties, la partie I sur la mécanique du point et les bilans macroscopiques de la partie III étant les mieux réussis. Il relève des difficultés récurrentes sur les applications numériques et sur le traitement rigoureux des bilans macroscopiques, ainsi qu'un sujet long dont la dernière partie n'a été abordée que par les meilleurs candidats.

Les erreurs les plus sanctionnées

  1. 1
    Définition du référentiel galiléen incomplèteI.A.1

    Certains candidats se contentent d'évoquer la transitivité du référentiel galiléen ou une définition trop vague, alors qu'il fallait citer en entier le principe d'inertie.

  2. 2
    Nombre de Reynolds mal interprétéII.B.1.a

    Le nombre de Reynolds était très grand, mais l'argument Re très supérieur à 1 seul ne suffisait pas à conclure à une loi quadratique, c'est le seuil autour de 10^3 qui rend le coefficient de traînée à peu près constant.

    « Le nombre de Reynolds était très grand »
  3. 3
    Signe de la force de traînée oubliéII.B.2.a

    Ne pas mettre de signe négatif devant la force de traînée conduisait à une vitesse après freinage supérieure à la vitesse initiale, une incohérence que beaucoup de candidats n'ont pas remarquée.

  4. 4
    Bilans macroscopiques mal traitésIII.C.2-4

    D'année en année, les candidats rencontrent d'énormes difficultés pour traiter les bilans macroscopiques, alors que le programme impose de se ramener à un système fermé bien défini et que le formalisme d'Euler et de Reynolds est à proscrire.

    « Année après année, nous continuons de constater »
  5. 5
    Onde sonore supposée plane à tortIII.B

    Certains candidats, pour simplifier les calculs, ont considéré à tort que l'onde sonore était plane et ne dépendait que d'une seule variable d'espace, ce qui ne pouvait rapporter aucun point.

Ce qui a été bien réussi

  • La partie I sur la mécanique du point a été plutôt bien traitée par les candidats.
  • La question II.A.1 n'a pas posé beaucoup de problème aux candidats.
  • Les candidats arrivés jusqu'à la partie IV ont plutôt réussi à trouver la vitesse de propagation c de l'onde de gravité.

Conseils du jury

  • Parcourir rapidement l'énoncé en entier au début de l'épreuve pour repérer les parties les plus abordables.
  • Respecter le nombre de chiffres significatifs attendu dans les applications numériques.
  • Toujours se ramener à un système fermé bien défini pour traiter un bilan macroscopique et détailler toutes les étapes du calcul sur la copie.
  • Vérifier la cohérence physique de ses résultats numériques, un résultat absurde devant alerter sur une erreur de signe ou d'unité.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

Impact d'un bolide avec la Terre

L'objet de ce problème, constitué de quatre parties indépendantes, est d'étudier l'impact d'un bolide (astéroïde ou comète) avec la Terre et certaines conséquences qui en découlent. Dans tout l'énoncé, on supposera que le bolide ne possède aucun mouvement de rotation propre dans son référentiel barycentrique.
Certaines données numériques sont rassemblées à la fin du sujet.

I Collision entre un bolide et la Terre

I.A - Vitesse orbitale de la Terre

On se place dans le référentiel de Kepler, supposé galiléen, dont l'origine est confondue avec le centre du Soleil et dont les axes sont dirigés vers trois étoiles fixes très éloignées. La Terre et le Soleil présentent une symétrie sphérique. La masse de la Terre est négligeable devant celle du Soleil. La Terre décrit approximativement une orbite circulaire de rayon R_0 = 1, 5 × 10^(11) m autour du Soleil et on exclut toute influence des autres planètes ou objets célestes.
I.A.1) Qu'est-ce qu'un référentiel galiléen?
I.A.2) Quel est l'intérêt de considérer l'hypothèse de symétrie sphérique pour la Terre et le Soleil ? Quelles simplifications découlent du fait que la masse de la Terre est négligeable devant celle du Soleil lors de l'étude du système isolé constitué par ces deux corps? Des réponses succinctes sont attendues.
I.A.3) Montrer que le mouvement circulaire de la Terre est uniforme. Exprimer la vitesse orbitale de la Terre, notée v_T, en fonction de la constante gravitationnelle G, de la masse du soleil M_S et de R_0. Faire l'application numérique.

I.B - Vitesse d'impact du bolide

Les astéroïdes qui peuvent approcher la Terre possèdent des vitesses, dans le référentiel de Kepler, de l'ordre de 30 km ⋅ s^(− 1). On qualifiera ces objets de bolides. La Terre est assimilée à une sphère homogène de rayon R_T = 6, 4 × 10^6 m. On rappelle que le référentiel géocentrique a pour origine le centre O de la Terre et que ses axes sont parallèles à ceux du référentiel de Kepler.
I.B.1) On note v_b la vitesse d'un bolide dans le référentiel de Kepler et v_r sa vitesse dans le référentiel géocentrique (vitesse relative par rapport à la Terre). Donner un encadrement de la vitesse v_r en fonction de v_b et v_T. Faire l'application numérique pour les astéroïdes.
On travaille dans le référentiel géocentrique supposé galiléen. Le bolide, assimilé à un point matériel pour le moment, possède une masse m_b très négligeable devant celle de la Terre. Le bolide, depuis une région très éloignée de la Terre, arrive avec une vitesse v⃗_r = v_r e⃗_x et sa trajectoire est portée par une droite située à une distance b du centre de la Terre (figure 1). Le système {Terre + bolide} est considéré comme isolé.

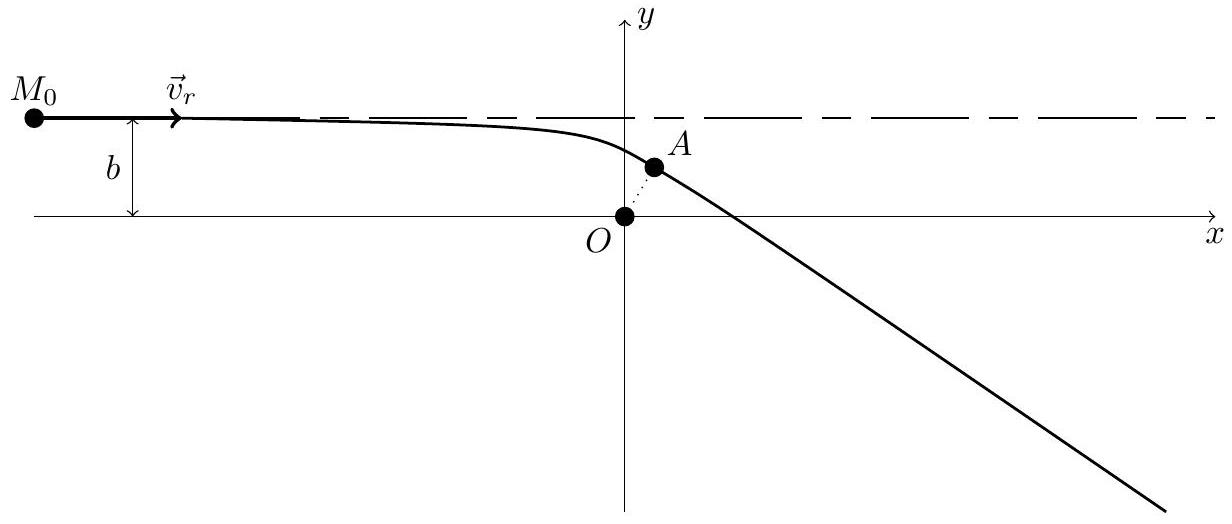

Figure 1 Trajectoire du bolide dans le champ gravitationnel de la Terre
I.B.2) Rappeler l'expression de l'énergie mécanique E_m du bolide en un point quelconque de sa trajectoire en fonction de sa vitesse v, de sa distance r au centre de la Terre, de sa masse m_b, de la masse de la Terre M_T
et de la constante gravitationnelle G. Préciser la nature de la trajectoire du bolide dans le champ gravitationnel de la Terre.
I.B.3) On note A le point de la trajectoire le plus proche de la Terre. d_(min) = OA représente donc la distance minimale entre le centre de la Terre et le bolide. Rappelons qu'en ce point, la vitesse du bolide, notée v⃗_A, est perpendiculaire au vecteur OA^(→−).
a) Montrer que le moment cinétique du bolide est conservé au cours de son mouvement. En déduire une relation simple entre v_r, b, d_(min) et v_A = ‖v⃗_A‖.
b) Déterminer l'expression de d_(min) en fonction de G, M_T, v_r et b.
c) Pour que le bolide entre en collision avec la Terre, montrer que le paramètre d'impact b doit être inférieur à une valeur maximale, notée b_(max), que l'on exprimera en fonction de R_T, G, M_T et v_r.
I.B.4) a) En cas de collision, montrer que l'expression de la vitesse au moment de l'impact, notée v_i, peut se mettre sous la forme
v_i = √(v_r^2 + v_l^2)
où l'on exprimera la vitesse v_l en fonction de G, M_T et R_T. Calculer la valeur numérique de la vitesse v_l et préciser sa signification physique.
b) Quel est l'intervalle numérique des valeurs possibles de la vitesse d'impact v_i d'un astéroïde avec la Terre ?

I.C - Énergie cinétique du bolide

Le bolide est à présent modélisé par une sphère pleine de rayon r_b = 80 m et de masse volumique ρ_b = 2, 5 × 10^3 kg ⋅ m^(− 3) (matériau rocheux).
I.C.1) Calculer l'énergie cinétique du bolide pour une vitesse d'impact v_i = 20 km ⋅ s^(− 1).
I.C.2) Une tonne d'explosif de TNT (trinitrotoluène) libère une énergie de 4, 18 × 10^9 J. Par ailleurs, une kilotonne de TNT représente 10^3 tonnes de TNT et une mégatonne représente 10^6 tonnes de TNT. Exprimer l'énergie cinétique précédente du bolide en terme d'équivalent en TNT. Comparer cette énergie à la bombe atomique d'Hiroshima (6 août 1945) qui a produit une énergie équivalente à l'explosion de 15 kilotonnes de TNT. Cette comparaison avec une bombe atomique a bien un sens car le bolide libère son énergie cinétique, au moment de l'impact avec le sol, sous la forme d'une explosion.

II Traversée de l'atmosphère par le bolide - Cratère d'impact

Dans cette partie, on s'intéresse à la traversée de l'atmosphère terrestre par le bolide précédent (sphère pleine de rayon r_b = 80 m et de masse volumique ρ_b = 2, 5 × 10^3 kg ⋅ m^(− 3) ). La courbure locale de la Terre est négligée et on confond sa surface, dans la région de l'impact, avec son plan tangent. On utilise une base orthonormée directe ( e⃗_x, e⃗_y, e⃗_z ) et un point de l'espace est repéré par ses coordonnées cartésiennes ( x, y, z ). On se place dans le référentiel terrestre, supposé galiléen. Le champ de pesanteur, dirigé suivant la verticale descendante est supposé uniforme: g⃗ = − ge⃗_z avec g = 9, 8 m ⋅ s^(− 2).

II.A - Atmosphère isotherme

L'atmosphère terrestre est supposée être à l'équilibre isotherme de température uniforme T_0. L'air est assimilé à un mélange de gaz parfaits. ρ(z) et P(z) représentent respectivement la masse volumique et la pression de l'air à l'altitude z. Ces grandeurs sont notées ρ_0 et P_0 au niveau du sol ( z = 0 ).
II.A.1) Exprimer P(z) en fonction de ρ(z), T_0, de la constante des gaz parfaits R et de la masse molaire de l'air M_(air).
II.A.2) Montrer, en utilisant l'équilibre hydrostatique, que la masse volumique ρ(z) vérifie la loi
ρ(z) = ρ_0 exp(− z/(H_a))
où l'on exprimera la hauteur caractéristique H_a en fonction de M_(air), T_0, R et g.
II.A.3) Applications numériques. Calculer la masse volumique de l'air ρ_0 au niveau du sol et la hauteur H_a. Données : P_0 = 1, 0 × 10^5 Pa et T_0 = 290 K.

II.B - Freinage atmosphérique

Le bolide entre dans l'atmosphère avec une vitesse v_i = 20 km ⋅ s^(− 1). Durant la traversée de l'atmosphère, il est soumis à son poids et à la force de traînée de norme F_t = 1/2Cρπr_b^2 v^2 où C = 2 est le coefficient de traînée, ρ la masse volumique de l'air et v la vitesse instantanée du bolide. On suppose que le bolide conserve sa masse au cours de sa chute.
II.B.1) Pour les calculs d'ordre de grandeur de cette question, on utilisera ρ_0 comme valeur caractéristique de la masse volumique de l'air.
a) Justifier, en calculant le nombre de Reynolds associé à l'écoulement de l'air autour du bolide, le choix d'une loi quadratique en vitesse pour l'expression de la force de traînée. Donnée : viscosité dynamique de l'air η_a = 1, 8 × 10^(− 5) Pa ⋅ s.
b) Montrer qu'en terme d'ordres de grandeur, le poids du bolide est négligeable devant la force de traînée.
II.B.2) Dans ces conditions, il est possible de modéliser la trajectoire du bolide dans l'atmosphère par une droite inclinée d'un angle θ par rapport à la verticale e⃗_z. On choisit les axes du repère de telle manière que la trajectoire se situe dans le plan y = 0 (figure 2) :

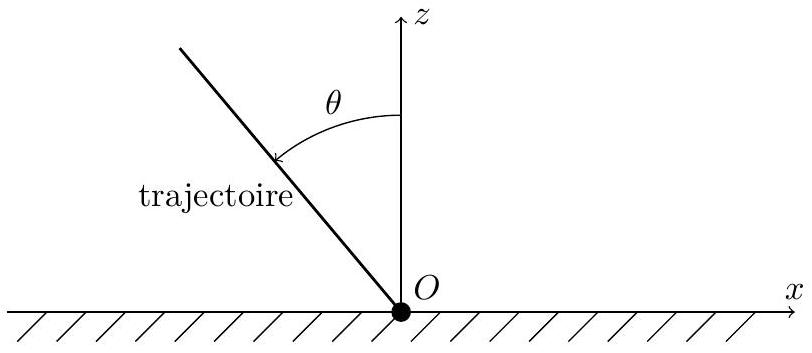

Figure 2 Trajectoire du bolide dans l'atmosphère terrestre
a) Exprimer l'accélération du bolide, a = dv/dt, en fonction de C, ρ_b, r_b, ρ(z) (masse volumique de l'air à l'altitude z ) et v(t) (vitesse instantanée du bolide).
b) Exprimer dv/dz en fonction de l'accélération a = dv/dt et de la composante verticale de la vitesse du bolide v_z = dz/dt. En remarquant que v_z = − vcosθ, exprimer dv/dz en fonction de C, ρ_b, r_b, ρ(z), v et θ.
c) En utilisant la condition lim_(z → + ∞)v(z) = v_i (vitesse d'entrée dans l'atmosphère), déterminer la loi de variation de la vitesse du bolide en fonction de l'altitude z : v = f(z).

II.B.3) Applications numériques

On pose θ = 45^∘.
a) Calculer la vitesse du bolide lorsqu'il atteint le sol (z = 0). L'atmosphère freine-t-elle efficacement ce bolide?
b) Calculer l'énergie dissipée par le bolide dans l'atmosphère. La comparer avec l'énergie cinétique du bolide à l'entrée de l'atmosphère.

II.C - Cratère d'impact transitoire

Entre le moment où le bolide touche le sol et celui où il est stoppé, il ne s'écoule que quelques fractions de seconde pendant lesquelles son énergie cinétique est convertie en énergie interne. Cette énergie interne vaporise le bolide et des matériaux de la croûte terrestre, amenant l'ensemble à une température de l'ordre de 10 × 10^4 K sous une pression de plusieurs mégabars. Cette pression est très supérieure à ce que peuvent supporter les matériaux de la croûte terrestre. Puisque rien ne peut contenir la vapeur produite, il se produit une énorme explosion. Cette explosion provoque une intense onde de choc qui se propage à partir de la zone d'impact en pulvérisant les strates rocheuses et en éjectant les matériaux en partie sous la forme d'un magma ultra-chaud. L'intensité de l'onde de choc s'atténuant au cours de sa propagation, elle finit par se transformer en une «simple onde sismique ». La phase d'excavation s'achève par la formation d'un cratère transitoire qui évolue par la suite vers le cratère définitif. L'objectif de cette partie est d'estimer le diamètre D du cratère provisoire modélisé par une hémisphère (demi-sphère de la figure 3(b)). Pour cela, on considère que l'énergie cinétique du bolide sert, en première approximation, à fracturer les matériaux et à les éjecter en dehors du cratère.

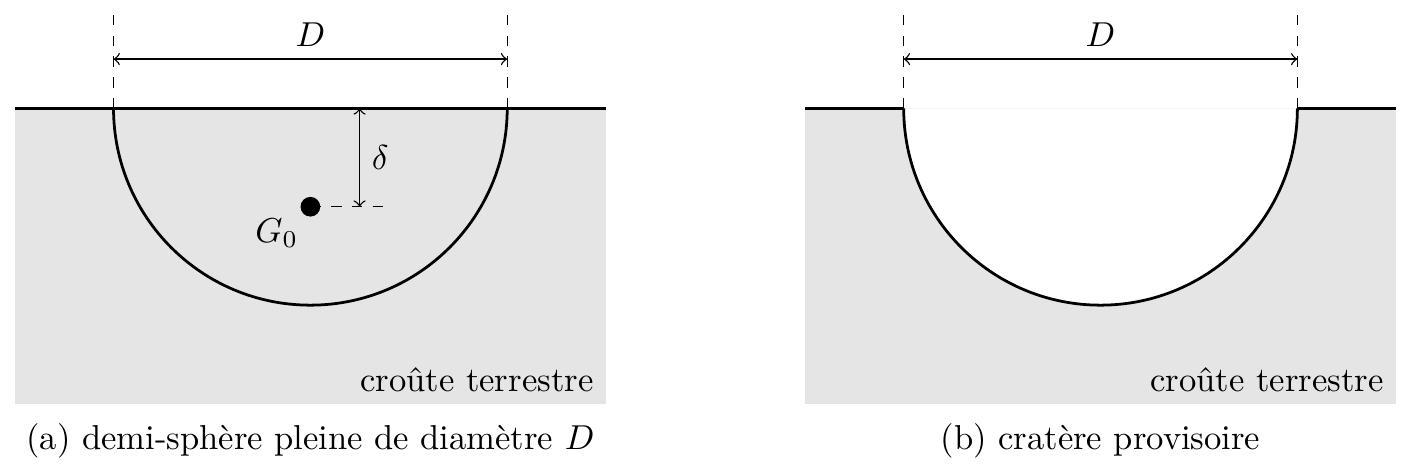

Figure 3
II.C.1) Calculer numériquement l'énergie cinétique massique du bolide. La comparer avec l'enthalpie massique de vaporisation des matériaux rocheux h_v ≃ 8MJ ⋅ kg^(− 1).
II.C.2) a) L'énergie servant à fracturer les matériaux de la croûte, notée E_(coh) (énergie de cohésion), peut être estimée en multipliant le volume de la demi-sphère pleine de diamètre D de la figure 3(a) par une grandeur Y caractéristique de la résistance des matériaux constitutifs. Quelle est l'unité de Y ?
b) Le barycentre G_0 de la demi-sphère pleine (figure 3(a)) se trouve à la profondeur δ = (3D)/(16). On estime que l'énergie E_g nécessaire pour éjecter les matériaux est égale au travail du poids pour amener ce barycentre au niveau du sol. Exprimer E_g en fonction de la masse volumique de la croûte terrestre ρ_c, du diamètre D et du champ de pesanteur g.
c) Établir l'équation permettant de déterminer le diamètre D.
d) Données pour la croûte terrestre: Y = 3, 0 × 10^7 SI et ρ_c = 2, 7 × 10^3 kg ⋅ m^(− 3). Résoudre de manière numérique ou graphique l'équation précédente. On pourra limiter la recherche de D à l'intervalle [ 2 km, 8 km ]. Comparer le diamètre du cratère provisoire avec celui du bolide.

III Thermodynamique de la traversée de l'atmosphère

Cette partie aborde les aspects thermodynamiques de la traversée de l'atmosphère par le bolide modélisé par une sphère pleine de rayon r_b = 80 m et de masse volumique ρ_b = 2, 5 × 10^3 kg ⋅ m^(− 3). Les conséquences de la dissipation énergétique dans l'atmosphère sont importantes :
  • une onde de choc se développe à l'avant du bolide avec échauffement adiabatique intense de l'air qui traverse cette onde de choc;
  • la surface du bolide est chauffée par radiation du gaz chaud qui l'entoure, produisant une fusion et une vaporisation du matériau à sa surface;
  • la matière perdue par le bolide finit par transférer son énergie à l'atmosphère sous forme d'énergie interne.

III.A - Puissance dissipée

Calculer la puissance dissipée par la force de traînée F_t = 1/2Cρπr_b^2 v^2 au voisinage du sol. Comparer cette puissance à celle produite par une centrale nucléaire électrique moyenne qui est de l'ordre de 1 GW .
Données : coefficient de traînée C = 2, masse volumique de l'air ρ = 1, 2 kg ⋅ m^(− 3) et vitesse du bolide v = 20 km ⋅ s^(− 1).

III.B - Vitesse du son dans l'air

L'air est considéré comme un gaz parfait, non visqueux, dont le rapport des capacités thermiques γ = C_p/C_v est constant. À l'équilibre, sa masse volumique, sa pression et sa température sont notées respectivement ρ_e, P_e et T_e (grandeurs uniformes). La propagation d'une onde acoustique représente une perturbation de cet équilibre. On note u⃗(M, t) le champ des vitesses associé à l'onde acoustique et on pose pour les champs de pression et de masse volumique
{p(M, t) = P_e + p_a(M, t), avec |p_a(M, t)|≪P_e; ρ(M, t) = ρ_e + ρ_a(M, t), avec |ρ_a(M, t)|≪ρ_e
La propagation de l'onde sonore s'accompagne d'une évolution isentropique de l'air, caractérisée par le coefficient de compressibilité isentropique χ_S = 1/ρ((∂ρ)/(∂p))_S. On se place dans le cadre de l'approximation acoustique et on néglige l'effet de la pesanteur sur la propagation de l'onde.
III.B.1) Que signifie l'approximation acoustique? Établir, à partir de l'équation locale de la conservation de la masse et de l'équation d'Euler, deux équations différentielles reliant les grandeurs ρ_e, ρ_a(M, t), p_a(M, t) et u⃗(M, t).
III.B.2) Pour quelles raisons peut-on considérer que l'évolution de l'air est isentropique? Exprimer χ_S en fonction de ρ_e, ρ_a et p_a. Par ailleurs, montrer que l'on a également χ_S ≃ 1/(γP_e).
III.B.3) a) Établir et nommer l'équation de propagation vérifiée par la pression acoustique p_a(M, t). Montrer que la vitesse du son, notée c_a, peut se mettre sous la forme
c_a = √((γP_e)/(ρ_e))
b) Exprimer également la vitesse du son en fonction de γ, R (constante des gaz parfaits), M_(air) (masse molaire de l'air) et T_e. Faire l'application numérique. Données : T_e = 290 K et γ = 7/5.

III. C - Lois de conservation de l'écoulement à travers l'onde de choc

On suppose à présent que le bolide traverse l'atmosphère à la vitesse constante v = 20 km ⋅ s^(− 1) et on se place dans un référentiel qui lui est lié. Dans ce référentiel, suffisamment loin du bolide, dans une région notée (1), l'écoulement de l'air est non perturbé et il est caractérisé par une vitesse très élevée v_1 = v, une pression P_1, une masse volumique ρ_1, une température T_1, une énergie interne massique u_1 et une enthalpie massique h_1. Toutes ces grandeurs sont uniformes.
III.C.1) Calculer numériquement le nombre de Mach dans la région (1): M_1 = v_1/c_1 où c_1 est la vitesse du son dans cette région. Données: T_1 = 290 K et γ = 7/5. Comme M_1 > 5, l'écoulement est qualifié d'hypersonique.
À l'avant du bolide, mais proche de sa surface, la pression, la masse volumique et la température augmentent énormément à cause de l'accumulation de matière. Du fait de la conservation du débit massique, la vitesse de l'écoulement diminue en s'approchant de la surface du bolide et l'écoulement finit par devenir subsonique. Il existe donc une zone de transition étroite, appelée onde de choc, où le gaz subit, de manière adiabatique, d'importantes modifications de sa pression, de sa masse volumique et de sa vitesse. La région en amont de cette zone de transition correspond à l'écoulement hypersonique (1) et la région en aval, appelée région du gaz choqué, correspond à un écoulement subsonique. Afin de simplifier l'étude de cette onde de choc, on modélise la zone de transition par un plan perpendiculaire aux écoulements, séparant l'espace en deux régions bien distinctes (figure 4) :
  • la région non perturbée (1) décrite précédemment (écoulement hypersonique);
  • la région du gaz choqué (2) caractérisée par une vitesse subsonique v_2, une pression P_2, une masse volumique ρ_2, une température T_2, une énergie interne massique u_2 et une enthalpie massique h_2. Toutes ces grandeurs sont uniformes dans la région du gaz choqué.
    Insistons sur le fait que l'onde de choc est fixe dans le référentiel d'étude et que les écoulements sont stationnaires. L'objectif des questions qui suivent est d'établir des lois de conservation pour l'air qui traverse de manière adiabatique l'onde de choc. On pose γ_1 = γ_2 = γ = 7/5 pour le rapport des capacités thermiques des gaz, supposés parfaits, dans les régions (1) et (2). On néglige les effets de la pesanteur sur l'écoulement.

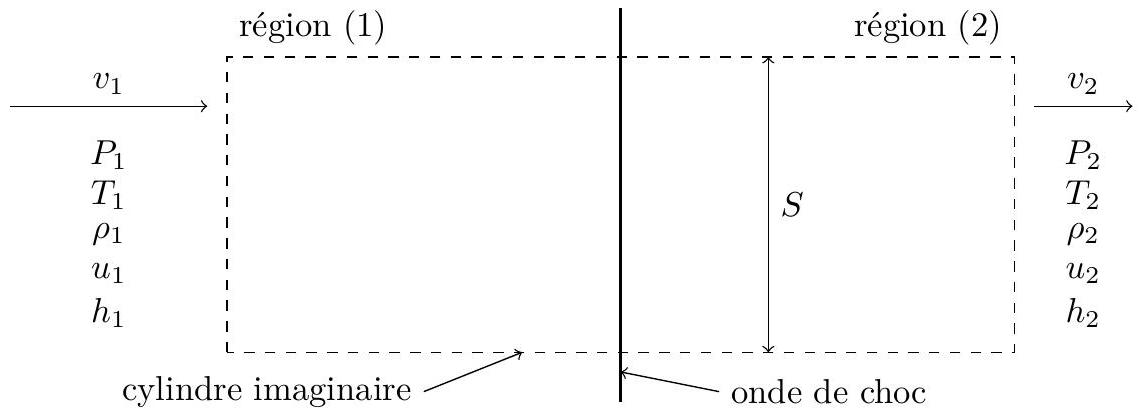

Figure 4 Modélisation de l'onde de choc
III.C.2) On considère la surface de contrôle constituée d'un cylindre de révolution imaginaire, de section droite d'aire S, centré en un point du plan de l'onde de choc et dont les génératrices sont perpendiculaires à ce plan (figure 4). On envisage le système ouvert et fixe Σ constitué à chaque instant du gaz à l'intérieur du cylindre précédent. En effectuant un bilan de masse sur un système fermé Σ^∗ que l'on définira précisément, établir une relation, notée ( R_1 ), entre ρ_1, ρ_2, v_1 et v_2.
III.C.3) En effectuant un bilan de quantité de mouvement, établir une relation, notée ( R_2 ), entre P_1, P_2, ρ_1, ρ_2, v_1 et v_2.
III.C.4) a) En effectuant un bilan d'énergie, établir une relation, notée ( R_3 ), entre v_1, v_2, h_1 et h_2.
b) L'air se comportant comme un gaz parfait, exprimer la différence des enthalpies massiques h_2 − h_1 en fonction de la masse molaire M_(air), R, de la différence des températures T_2 − T_1 et de γ = γ_1 = γ_2. Exprimer enfin h_2 − h_1 en fonction de P_1, P_2, ρ_1, ρ_2 et γ( relation (R_4)).
c) À partir des relations ( R_3 ) et ( R_4 ), établir une nouvelle relation, notée ( R_5 ), entre les variables P_1, P_2, ρ_1, ρ_2, v_1, v_2 et γ.

III.D - Caractérisation thermodynamique du gaz choqué

Comme M_1^2≫1, les lois de conservation (R_1), (R_2) et (R_5) permettent d'obtenir les relations simplifiées suivantes (résultats admis) :
(v_2)/(v_1) = (γ − 1)/(γ + 1); (ρ_2)/(ρ_1) = (γ + 1)/(γ − 1) et P_2 = (2ρ_1 v_1^2)/(γ + 1)
Nous allons à présent exploiter ces relations pour déterminer les caractéristiques thermodynamiques du gaz choqué dans la région (2).
III.D.1) Exprimer le nombre de Mach M_2 dans la région du gaz choqué en fonction de γ. Faire l'application numérique et commenter votre résultat.
III.D.2) Exprimer la température T_2 du gaz choqué en fonction de M_(air), R, γ et v_1. Faire l'application numérique.
III.D.3) À une telle température, les molécules du gaz choqué sont en fait dissociées en atomes ionisés qui forment un plasma. Le modèle précédent est donc incomplet et un traitement rigoureux sort du cadre de ce problème. Peut-on réellement poser γ_1 = γ_2 = 7/5 ? La température réelle du gaz choqué doit-elle être inférieure ou supérieure à celle calculée à la question précédente?

III.E - Masse perdue et échauffement du bolide

Le gaz choqué est la source principale de l'émission de lumière lors de la traversée de l'atmosphère par le bolide. Ce gaz très chaud, d'une température de l'ordre de T_2^′ ≃ 20 × 10^3 K (résultat obtenu avec un modèle plus réaliste et complet que celui étudié précédemment) «enveloppe uniformément » le bolide et émet un rayonnement thermique. Une partie de ce rayonnement est ainsi reçue par le bolide. La puissance thermique totale reçue par le bolide s'écrit alors (résultat admis)
P_r = 4πr_b^2 c_a σT_2^(′4)
où c_a est appelé coefficient d'absorption ( 0 < c_a ⩽ 1 ) et σ = 5, 67 × 10^(− 8) W ⋅ m^(− 2) ⋅ K^(− 4) est une constante universelle. L'énergie reçue échauffe la surface du bolide, une partie du matériau constitutif entre en fusion puis se vaporise. L'enthalpie massique de vaporisation du matériau rocheux est prise égale à h_v = 8, 0MJ ⋅ kg^(− 1).
III.E.1) La température de surface du bolide peut-elle dépasser sa température de vaporisation? Déterminer l'expression de la quantité de masse du bolide vaporisée par unité de temps.
III.E.2) Le bolide décrit une trajectoire rectiligne inclinée d'un angle θ par rapport à la verticale (figure 2) à la vitesse constante v. Exprimer le temps nécessaire t_a pour qu'il traverse l'atmosphère de hauteur effective H_a. En déduire une estimation de la masse maximale du bolide, notée Δm_(max), perdue par vaporisation. Le résultat sera exprimé en fonction de σ, T_2^′, t_a, r_b et h_v.

III.E.3) Applications numériques

Calculer t_a et Δm_(max). Était-il légitime de considérer que le bolide conserve sa masse lors de la traversée de l'atmosphère comme cela a été supposé dans la Partie II? Données : H_a = 8, 5 km, θ = 45^∘ et v = 20 km ⋅ s^(− 1).
III.E.4) Estimer, par analyse dimensionnelle, jusqu'à quelle profondeur δ_b diffuse l'énergie thermique reçue par le bolide. Faire l'application numérique et commenter. Données concernant le bolide : capacité thermique massique c_b = 800 J ⋅ K^(− 1) ⋅ kg^(− 1), conductivité thermique λ_b = 5, 0 W ⋅ m^(− 1) ⋅ K^(− 1).

IV Tsunami causé par l'impact du bolide dans un océan

La chute d'un bolide de taille supérieure à 200 m dans un océan peut générer un tsunami dévastateur. Au moment de l'impact avec le fond marin, il se produit une gigantesque explosion. Le bolide et l'eau se vaporisent, laissant un énorme cratère d'un diamètre 20 fois plus grand que la taille du bolide (ordre de grandeur). La mer s'engouffre à l'intérieur de ce cratère, créant au milieu une «montagne d'eau». Le centre du «cratère d'eau » oscille de haut en bas plusieurs fois, produisant ainsi une série d'ondes divergentes à la surface de la mer (tsunami).
On s'intéresse dans cette partie à la propagation de ces ondes également appelées ondes de gravité. La courbure locale de la Terre est négligée. On note ( O, e⃗_x, e⃗_y, e⃗_z ) le référentiel d'étude supposé galiléen. Le champ de pesanteur, dirigé suivant la verticale descendante, est uniforme : g⃗ = − ge⃗_z avec g = 9, 8 m ⋅ s^(− 2). On modélise l'océan étudié par un bassin illimité. Le plan z = 0 définit le fond océanique et la surface libre au repos est confondue avec le plan z = H = 3, 8 km. La pression atmosphérique au-dessus de la surface est uniforme, elle est notée P_0. L'eau de mer est modélisée par un fluide non visqueux, incompressible de masse volumique μ. La propagation des ondes de gravité s'accompagne d'une modification de la surface libre dont la cote devient (figure 5)
h(x, y, t) = H + φ(x, y, t) avec |φ(x, y, t)|≪H
On note P(M, t) le champ de pression instantané en un point M(x, y, z) de l'océan. On néglige les forces de tension superficielle à la surface libre, la pression est donc une fonction continue des variables d'espace. On se place dans le cadre de l'hypothèse de «bassin peu profond »: la longueur caractéristique de variation du champ eulérien φ(x, y, t) est grande devant la profondeur moyenne H de l'océan. L'écoulement est supposé irrotationnel. Dans ces conditions, le champ des vitesses de l'onde de gravité est de la forme
v⃗(M, t) = v_x(x, y, t)e⃗_x + v_y(x, y, t)e⃗_y
La composante verticale du champ des vitesses est donc nulle et les composantes horizontales ne dépendent pas de la cote z du point M.

IV.A - Équations de couplage

IV.A.1) Les ondes de gravité sont-elles des ondes acoustiques?
IV.A.2) a) Écrire, sans approximation, l'équation d'Euler. En déduire l'expression du champ de pression P(M, t) en fonction de P_0, μ, H, g, φ(x, y, t) et z.
b) On note P_e(M) le champ de pression dans le fluide en l'absence d'onde de gravité (fluide à l'équilibre) et p(x, t) le champ de «surpression» associé à l'existence de l'onde de gravité. Ces deux champs sont donc reliés au champ de pression par la relation p(M, t) = P(M, t) − P_e(M). Exprimer la surpression p(M, t) en fonction de la surélévation algébrique φ(x, y, t) de la surface libre.

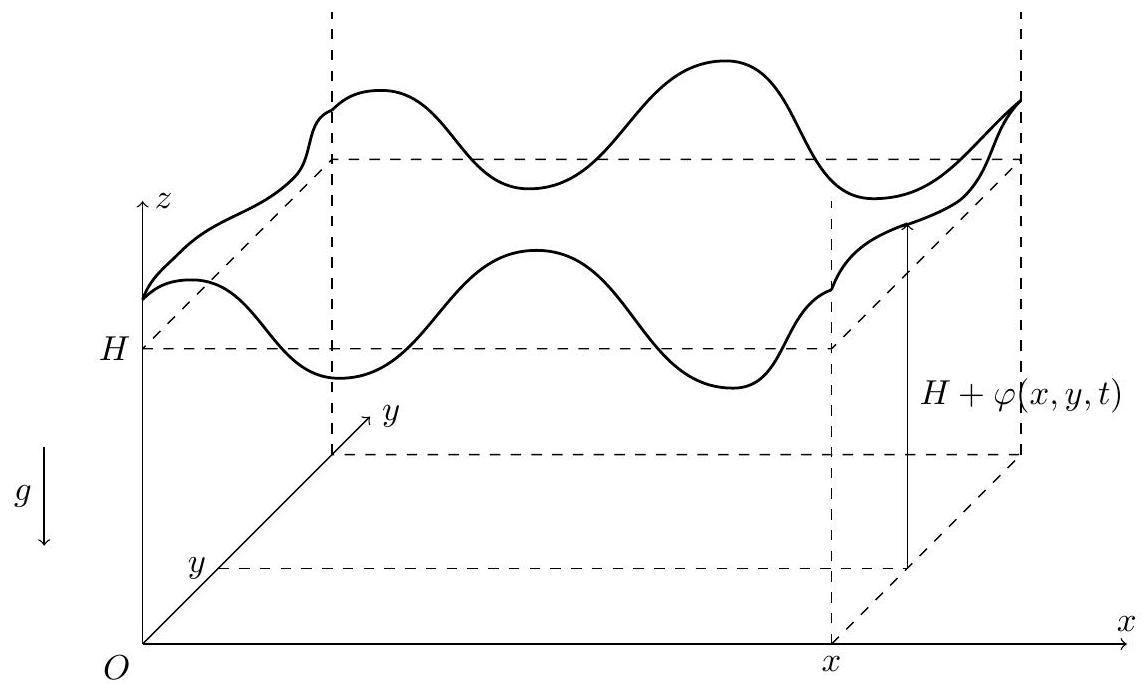

Figure 5 Onde de gravité
IV.A.3) En effectuant le bilan d'une grandeur sur un parallélépipède de section droite rectangulaire élémentaire d'aire dxdy, s'étendant du fond océanique jusqu'à la surface libre, on obtient l'équation de couplage suivante (résultat admis)
(∂φ)/(∂t) + div((H + φ)v⃗) = 0
De quelle grandeur s'agit-il?

IV.B - Équations de propagation

Les champs eulériens v⃗(M, t) et φ(M, t) sont à présent considérés comme des infiniment petits du même ordre. Formulaire :
rot^(→−)(rot^(→−)(v⃗)) = grad^(→−)(div(v⃗)) − Δv⃗
IV.B.1) Linéariser les équations de couplage liant les champs v⃗(M, t) et φ(M, t).
IV.B.2) En déduire les équations de propagation vérifiées par ces champs. Donner l'expression de leur vitesse de propagation c. Pour quelle raison appelle-t-on ces ondes, des ondes de gravité? Calculer la valeur numérique de c.

IV.C - Solution onde cylindrique

On utilise à présent les coordonnées cylindriques d'axe Oz : OM⃗ = re⃗_r(θ) + ze⃗_z. On cherche une solution des équations de propagation présentant la symétrie cylindrique (onde cylindrique) :
φ(M, t) = φ(r, t) et v⃗(M, t) = v(r, t)e⃗_r
On rappelle les expressions du laplacien et du gradient, en coordonnées cylindriques, pour une fonction f(r, t) :
Δf = 1/r∂/(∂r)(r(∂f)/(∂r)); grad^(→−)f = (∂f)/(∂r)e⃗_r
IV.C.1) On pose φ(r, t) = (u(r, t))/(√r). Déterminer l'équation aux dérivées partielles vérifiée par la fonction u(r, t).
IV.C.2) On note L la longueur caractéristique de variation de φ(r, t). Montrer que l'on peut négliger l'un des termes de l'équation différentielle précédente à condition de se placer à une distance suffisamment grande de l'axe Oz. On précisera ce que signifie «distance suffisamment grande». Cette condition sera réalisée dans toute la suite.
IV.C.3) En déduire que la solution du type onde cylindrique peut se mettre sous la forme générale :
φ(M, t) = (u_+(r − ct))/(√r) + (u_−(r + ct))/(√r)
Commenter les deux termes de cette expression.
IV.C.4) On considère à présent une onde cylindrique monochromatique de pulsation ω :
φ(M, t) = φ_0(r)cos(ωt − kr) avec φ_0(r) = (U_0)/(√r)
a) Quelle relation lie la pulsation ω au nombre d'onde k ? Donner son nom. Déterminer les vitesses de phase et de groupe. Commenter.
b) Donner les expressions des champs de surpression p(M, t) et des vitesses v⃗(M, t) pour l'onde cylindrique monochromatique. Indication: lors de la détermination du champ des vitesses v⃗(M, t), on obtiendra deux termes dont on montrera que l'un est négligeable devant l'autre dans le cadre de la condition obtenue à la question IV.C.2. On ne conservera que le terme prépondérant dans toute la suite.

IV.C.5) Analyse énergétique de l'onde cylindrique monochromatique

a) Exprimer la force de pression élémentaire due à la surpression p(M, t) s'exerçant sur un élément de surface orienté dSe⃗_r avec dS = rdθdz. En déduire la puissance mécanique instantanée traversant cet élément de surface. On écrira le résultat sous la forme du flux élémentaire d'un champ Π⃗(M, t) dont on précisera l'expression et l'unité.
b) Exprimer la puissance moyenne totale, notée ⟨P⟩, sortant d'un cylindre de rayon r, d'axe Oz, s'étendant du fond océanique jusqu'à la surface libre. La puissance moyenne ⟨P⟩ dépend-elle de la distance r à l'axe Oz ? Commenter.
c) Exprimer l'amplitude du tsunami φ_0(r) en fonction de r, ⟨P⟩, g, μ et H (loi de Green).
d) On suppose que l'expression précédente de l'amplitude φ_0(r) demeure valable dans le cas où la profondeur H varie lentement. Que se passe-t-il à l'approche des côtes continentales?

Données

Masse de la Terre M_T = 6, 0 × 10^(24) kg
Masse du Soleil M_S = 2, 0 × 10^(30) kg
Constante gravitationnelle G = 6, 67 × 10^(− 11) N ⋅ m^2 ⋅ kg^(− 2)
Constante des gaz parfaits R = 8, 31 J ⋅ K^(− 1) ⋅ mol^(− 1)
Masse molaire moyenne de l'air M_(air) = 29 g ⋅ mol^(− 1)

Questions fréquentes

4 questions
Sur quels chapitres porte le sujet de physique Centrale PSI 2012 ?
Afficher ou masquer la section

Sur quels chapitres porte le sujet de physique Centrale PSI 2012 ?

Le sujet, construit autour de l'impact d'un bolide sur la Terre, porte sur la mécanique du point, la mécanique et la statique des fluides, la thermodynamique par bilans macroscopiques, et la physique des ondes sonores et de gravité.

Quelles sont les erreurs les plus fréquentes relevées par le jury sur ce sujet Centrale physique PSI 2012 ?

Le jury relève une définition incomplète du référentiel galiléen, une mauvaise interprétation du nombre de Reynolds, l'oubli du signe de la force de traînée, et des bilans macroscopiques traités chaque année avec d'énormes difficultés.

Le sujet de physique Centrale PSI 2012 est-il difficile ?

Oui, le rapport le décrit comme un sujet long avec des questions délicates dans les parties III et IV, cette dernière n'ayant été abordée que par les meilleurs candidats.

Le sujet de physique Centrale PSI 2012 mobilise-t-il le programme de première année ?

Oui, le rapport précise que les thèmes abordés appartenaient aussi bien au programme de première année que de seconde année.

Pas de description pour le moment
