Le Millennium Bridge : oscillateur forcé, propagation d'ondes dans un solide élastique et modes propres d'une poutre
Afficher ou masquer la section
Le problème modélise de plus en plus finement la passerelle Millennium Bridge de Londres, qui oscillait sous les pas des piétons. Il étudie d'abord un oscillateur amorti forcé et le spectre de la marche, puis établit l'équation de d'Alembert pour un solide élastique et une corde. Il termine par le modèle de la poutre, ses ondes stationnaires et ses pulsations propres, pour discuter des risques de résonance.
1Partie I : oscillateur simpleRégime libre et régime forcé d'un oscillateur amorti, fonction de transfert, résonance, lecture d'un diagramme de Bode et de spectres de Fourier de la marche.
2Partie II : système élastique continudeuxième année (PC)Module d'Young, loi de Hooke et établissement de l'équation de d'Alembert pour un solide élastique et une corde vibrante.
3Partie III : modèle de la poutre élancéeSéparation des variables, ondes stationnaires, conditions aux limites d'une poutre en appui simple, pulsations propres et application aux travées du pont.
Ce qu'a observé le jury
6 erreurs relevées
Équation du second ordre mal résolue · Formules de l'énoncé au lieu de la loi de Newton · Condition de résonance méconnue
Afficher ou masquer la section
L'épreuve portait sur la physique des ondes unidimensionnelles dans les solides déformables, appliquée au Millennium Bridge, en trois parties indépendantes. Le barème valorisait l'écriture des équations canoniques, la détermination des constantes physiques et l'analyse des figures. Selon le jury, l'épreuve a clairement distingué les candidats ayant de solides connaissances et une bonne aisance calculatoire.
Les erreurs les plus sanctionnées
1
Équation du second ordre mal résolueQuestion 2
Les constantes liées aux conditions initiales sont souvent fausses, et la résonance en régime forcé est confondue avec les oscillations libres.
« il y a souvent eu des confusions entre la résonnance qui apparaît en régime forcé et les oscillations libres »
2
Formules de l'énoncé au lieu de la loi de NewtonQuestion 3
Des candidats cherchent à manipuler les expressions fournies au lieu de repartir du principe fondamental de la dynamique.
« plutôt que de chercher à utiliser la deuxième loi de Newton »
3
Condition de résonance méconnueQuestion 4
Le critère d'existence de la résonance et sa démonstration sont rarement connus, et les développements limités sont peu utilisés.
« le critère permettant l’apparition de la résonance , ainsi que sa démonstration, est rarement su »
4
Décibel non définiQuestion 5
La définition du décibel n'est pas connue des candidats, alors que la question demandait d'exploiter une courbe de réponse.
« les candidats ne connaissent pas la définition du décibel »
5
Vérification simple négligéeQuestion 16
Il suffisait de dériver quatre fois la solution proposée ou d'écrire le polynôme caractéristique.
« Il suffisait de dériver quatre fois la solution proposée ou de donner l’expression du polynôme caractéristique. »
6
Énoncé lu trop viteQuestion 19
Il fallait étudier chaque travée séparément et non le pont sur toute sa longueur.
« La lecture attentive de l’énoncé était essentielle pour répondre correctement à cette question. »
Ce qui a été bien réussi
Les bons candidats ont su lire les spectres de Fourier et connaissaient le critère de Shannon (question 8).
Les bonnes copies ont expliqué le découplage entre parties spatiale et temporelle d'une onde stationnaire (question 15).
La plupart de ceux qui ont vérifié la solution proposée à la question 16 ont ensuite obtenu l'expression correcte du paramètre beta.
Conseils du jury
Connaître son cours et maîtriser les équations canoniques.
Contrôler chaque résultat littéral par une analyse dimensionnelle.
Faire les applications numériques avec un nombre de chiffres significatifs cohérent et les discuter.
Comparer une grandeur à une autre de même unité avant de la dire petite ou grande.
Lire tout l'énoncé au début pour repérer les questions accessibles et les indications données plus loin.
Signaler honnêtement un écart avec le résultat attendu plutôt que de forcer le calcul.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
(Durée de l'épreuve : 3 heures)
L'usage de la calculatrice est autorisé.
Sujet mis à la disposition des concours :
Concours Commun TPE/EIVP, Concours Mines-Télécom, Concours
Centrale-Supélec (Cycle international).
Les candidats sont priés de mentionner de façon apparente
sur la première page de la copie :
PHYSIQUE I - PC
L'énoncé de cette épreuve comporte 7 pages de texte.
Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, il le signale sur sa copie et poursuit sa composition en expliquant les raisons des initiatives qu'il est amené à prendre.
Le Millennium Bridge

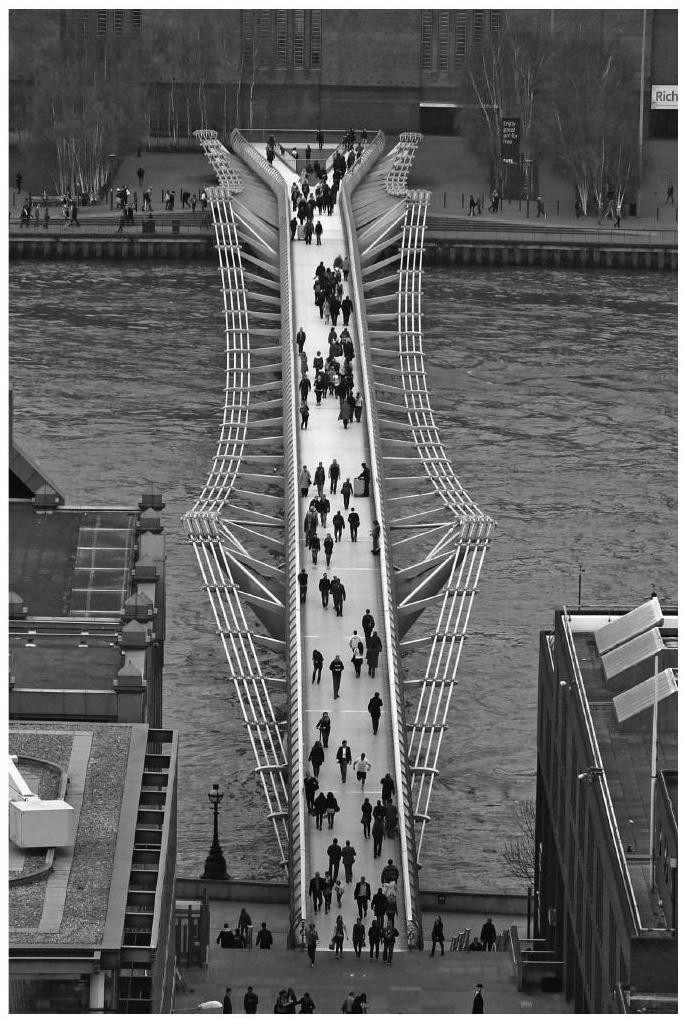

Pour marquer le millénaire, une nouvelle passerelle a été construite au dessus de la Tamise à Londres pour un coût total de plus de 20 millions de Livres Sterling. Quand elle fut ouverte aux piétons on remarqua très vite qu'elle se balançait latéralement et verticalement en cas de forte affluence. Avec un grand nombre de piétons, son mouvement oblique était tel que la plupart d'entre eux s'arrêtaient et s'accrochaient aux rampes. Des images et des vidéos ont montré que ces mouvements latéraux pouvaient avoir une amplitude moyenne de 75 mm et qu'ils se produisaient avec des fréquences de l'ordre du hertz. Le pont fut donc fermé deux jours après son ouverture au public. Dixhuit mois de recherches furent nécessaire pour résoudre le problème et faire les modifications préconisées par les ingénieurs qui furent donc finalement consultés.
L'objectif de ce problème est la modélisation de plus en plus fine d'une passerelle piétonne et la compréhension de certains problèmes posés par le Millennium Bridge de Londres.
Les vecteurs sont surmontés d'un chapeau s'ils sont unitaires uˆ_x ou d'une flèche dans le cas général v⃗.
A l'exception de i tel que i^2 = − 1, les grandeurs complexes sont soulignées : z ∈ ℂ. Un point sur une grandeur indique la dérivée par rapport au temps de cette grandeur : x˙ = (dx)/(dt).
I. - Oscillateur simple
Un oscillateur est constitué d'une masse m dont le centre d'inertie G est repéré par la position x dans le référentiel galiléen ( O, uˆ_x ) - voir figure 1 . L'origine O se situe au niveau du sol. L'oscillateur est relié à un support fixe par l'intermédiaire d'un ressort linéaire de raideur k et de longueur à vide ℓ_0 ainsi que d'un amortisseur linéaire de viscosité α, exerçant sur m une force de frottement F⃗_f = − αx˙uˆ_x, avec α > 0. À tout instant t, on assimile la distance OG à la longueur ℓ(t) du ressort. L'ensemble est

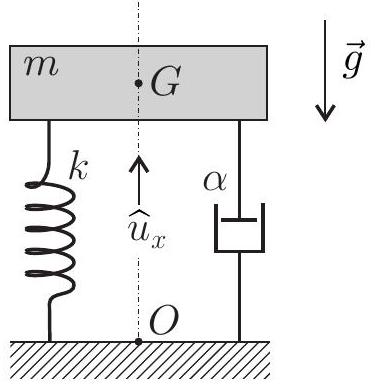

Fig. 1 - Oscillateur
soumis à l'accélération de la pesanteur g⃗ = − guˆ_x avec g = 9, 81 m ⋅ s^(− 2).
1 - En appliquant la relation fondamentale de la dynamique établir l'équation différentielle X¨ + 2ξω_0 X˙ + ω_0^2 X = 0 dans laquelle on a introduit la fonction X(t) = x(t) − x~ où x~ est une constante que l'on déterminera en fonction de g, ω_0 et ℓ_0. On précisera les expressions et significations de ω_0 et ξ.
2 - Dans le régime libre, le système est mis en vibration uniquement par des conditions initiales non nulles X(0) = X_0 ≠ 0 et X˙(0) = V_0 ≠ 0. Déterminer les solutions du régime libre (en fonction de ω_0, ξ, X_0, V_0 et t ) pour les cas ξ = 0 et 0 < ξ < 1 et préciser leur comportement. Dans certains cas, le vent peut induire sur le système une force proportionnelle au vecteur vitesse que l'on écrit F⃗_v = βx˙uˆ_x, avec β > 0. Quelle peut-être la conséquence de ce phénomène?
Différents cas peuvent être examinés pour l'excitation (ou forçage) F(t) de l'oscillateur étudié lors des deux premières questions. Nous nous placerons dans l'optique d'une passerelle piétonne.
L'action de la marche d'un piéton est caractérisée par un contact continu sur la surface du sol puisque le second pied touche le sol avant que le premier ne le quitte. La force engendrée comprend une composante verticale et une composante horizontale non prise en compte dans cette partie.

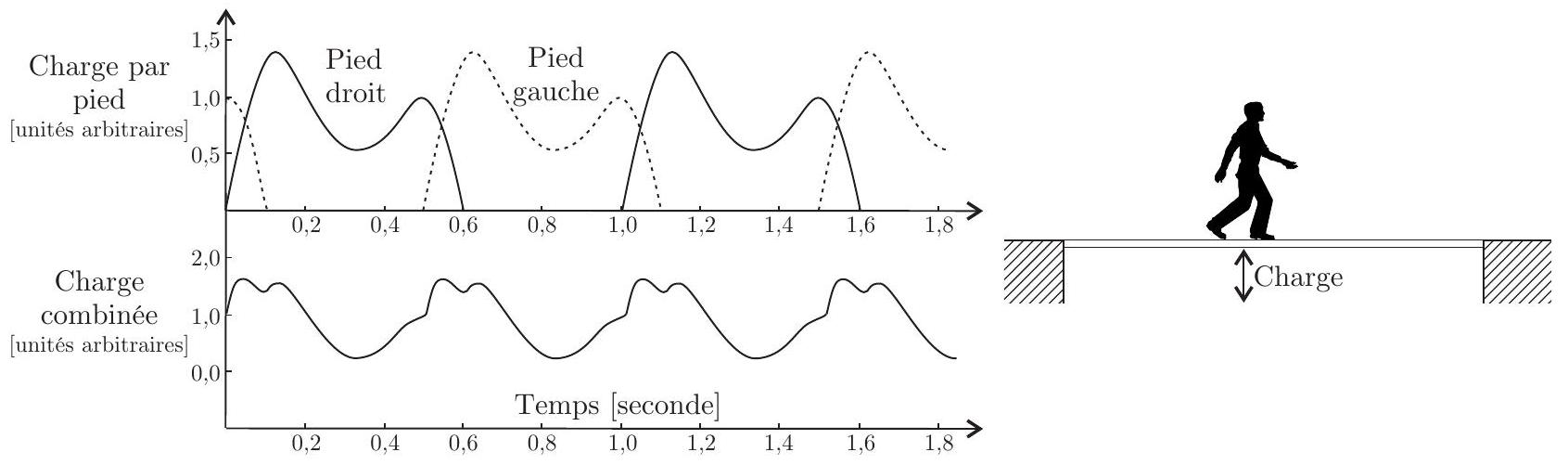

Figure 2 - Forçage d'une passerelle par la marche d'un piéton.
Dans le cadre d'un modèle simplifié, nous représenterons cette force, appelée charge, par un vecteur périodique F(t)^(→−) = F⃗_0 + F⃗_1 cos(2πft).
Le vecteur F⃗_0 correspond à la force statique, c'est-à-dire au poids du piéton, la fréquence f correspond à celle d'une marche normale. Nous considérerons que F⃗_1 = 0, 4F⃗_0. Ces deux vecteurs seront supposés constants et orientés comme − uˆ_x.
On note F_0 = ‖F⃗_0‖ le module de la force statique, Y = X + (F_0)/(mω_0^2) la réponse en déplacement de l'oscillateur et Y_– = Y_m e^(iωt) sa représentation complexe.
3 - Que devient l'équation de l'oscillateur en Y sous le forçage piéton? Déterminer la fonction de transfert H_–(ω), rapport de la représentation complexe de la réponse en déplacement Y_– sur la représentation complexe de l'excitation E_– = 1/mF_1_–. On exprimera H_– = Y_–/E_– en fonction de ξ, ω_0 et Ω = ω/(ω_0).
4 - Sous quelle condition portant sur ξ, un phénomène de résonance peut-il se produire? Pour quelle pulsation ω_r obtient-on alors ce phénomène? Exprimer le gain en amplitude à la résonance |H_–|(ω_r) dans la limite ξ^2≪1. ◻5 - En se plaçant dans l'hypothèse ξ^2≪1 et à partir d'une analyse de la courbe 1 de la figure 3, déterminer un ordre de grandeur de ξ ainsi que la valeur de la pulsation propre ω_0 de l'oscillateur modélisant le Millennium Bridge avant la mise en place des amortisseurs harmoniques.
6 - Pourquoi est-il important de déterminer les fréquences de résonance d'une structure soumise à une action périodique?
Afin d'étudier précisément les propriétés du forçage que constitue la marche d'un piéton, on réalise l'acquisition en laboratoire du signal correspondant à cette sollicitation.
7 - Quel(s) type(s) de capteur(s) est-il envisageable d'utiliser pour obtenir un signal électrique issu de la marche d'un piéton?

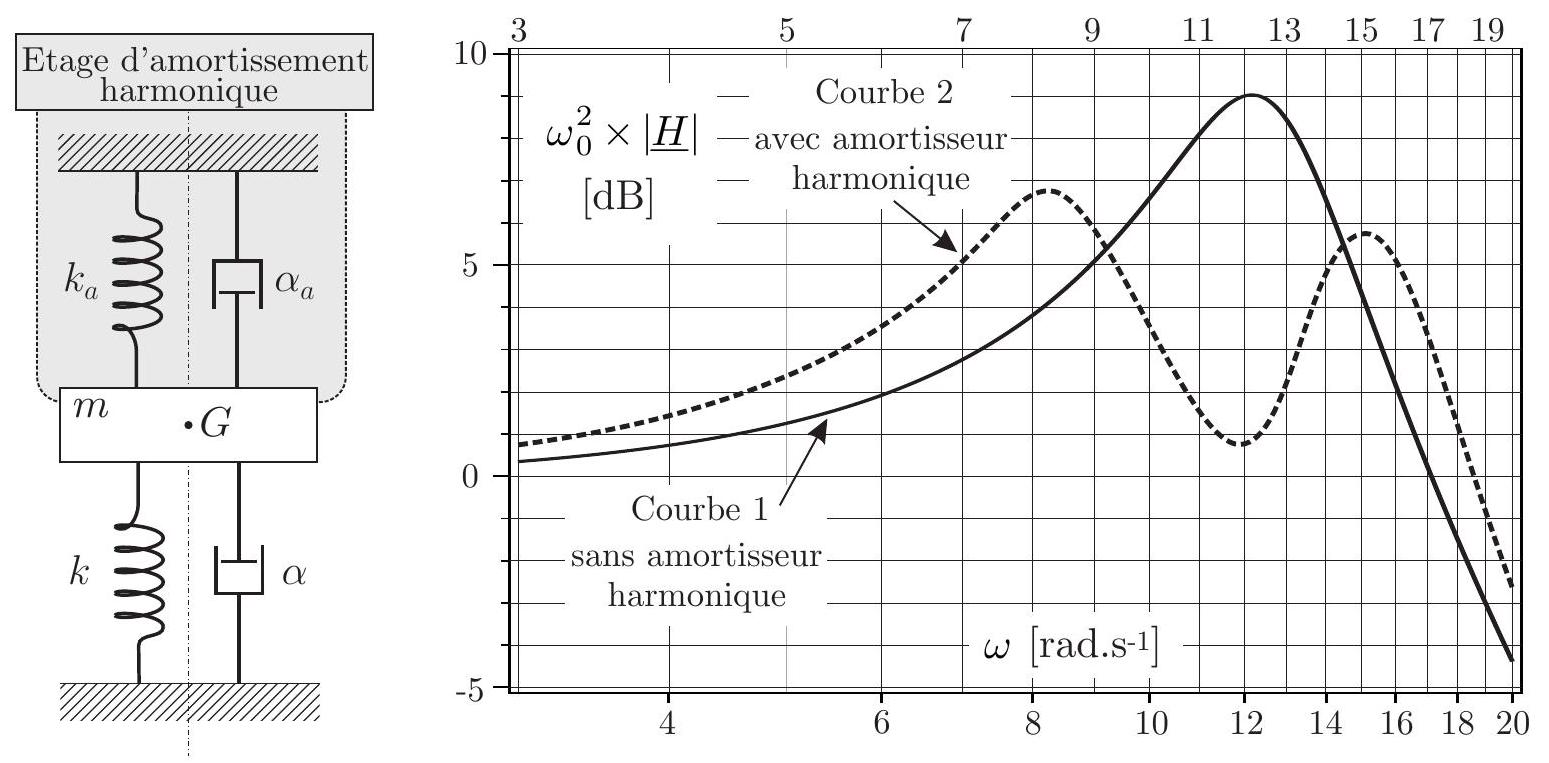

Figure 3 - Schéma et réponse d'un amortisseur harmonique appliqué au modèle du Millennium Bridge.
L'acquisition est effectuée sur des durées allant de quelques secondes à quelques minutes. Les signaux ainsi obtenus sont similaires mais pas parfaitement identiques. Chacun de ces signaux présente les caractéristiques essentielles du signal de la charge combinée représentée sur la figure 2. On calcule alors le spectre de ces signaux en les échantillonnant en N = 300 points équidistants sur un intervalle [t_(min), t_(max)]. Les différents spectres obtenus sont rassemblés sur la figure 4.
8 - Analyser et interpréter aussi précisément que possible ces différents spectres. Sont-ils tous exploitables? Lequel vous parait le plus pertinent? En déduire la (ou les) fréquence(s) caractéristique(s) de la marche étudiée. Etait-ce qualitativement prévisible?

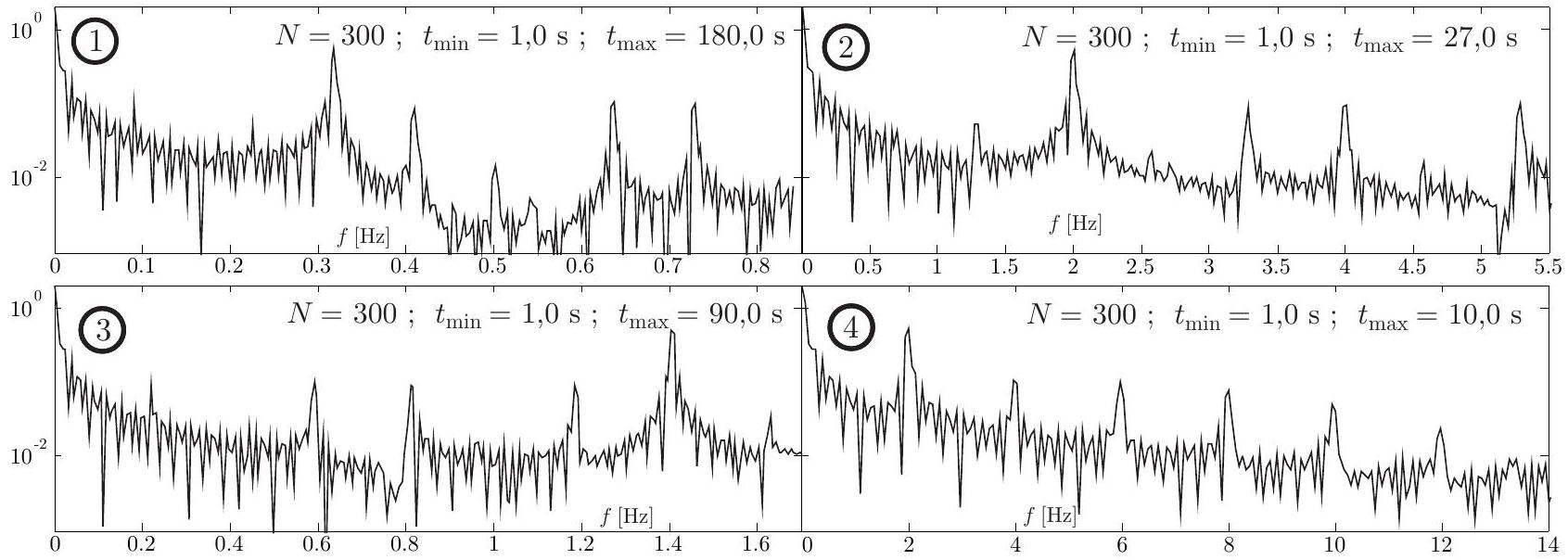

Figure 4 - Spectres des signaux correspondants à la marche d'un piéton
9 - À partir d'une exploitation des données fournies dans le sujet, expliquer l'origine du problème concernant le Millennium Bridge et justifier que l'installation d'amortisseurs harmoniques ait pu le résoudre.
FIN DE LA PARTIE I
II. - Système élastique continu
Les systèmes réels sont rarement discrets. Ainsi la poutre de structure d'une passerelle est déformable en tout point. Nous sommes donc en présence d'un problème de dynamique des milieux continus mais d'un point de vue pratique l'étude des systèmes continus se ramène finalement à celle liée aux systèmes discrets : c'est la discrétisation des systèmes continus.
On négligera dans la suite du problème l'action de la pesanteur.
On considère un solide homogène, de masse volumique ρ constante, qui a la forme d'un cylindre de section S et d'axe ( O, uˆ_x ) horizontal, le long duquel on étudie les petits mouvements de déformation.
Dans le domaine d'élasticité du matériau, la norme F de la force de traction permettant à un solide de longueur L de s'allonger de ΔL est donnée par la loi de Hooke : F = ES(ΔL)/L où E est une constante appelée module d'Young du matériau.
10- Quelle est l'unité d'un module d'Young ? On motivera sa réponse pour laquelle on utilisera une seule unité du système international.
11 - On note X(x, t) le déplacement par rapport à la position de repos d'une section plane d'abscisse x. Calculer la variation relative de longueur d'une tranche élémentaire du cylindre de longueur au repos dx et en déduire la force de traction F⃗(x, t) = F(x, t)uˆ_x exercée par la partie ≪ droite ≫ (du côté des x croissants) sur la partie ≪ gauche ≫ (du côté des x décroissants) en fonction de E, S et (∂X)/(∂x). Écrire l'équation du mouvement de la tranche de longueur dx et en déduire l'équation aux dérivées partielles vérifiée par X(x, t).
Afin de prendre en compte le mouvement transverse de la passerelle on introduit un axe vertical dirigé selon le vecteur unitaire uˆ_y et on adopte le modèle de la corde. Dans ce modèle bidimensionnel, la passerelle est représentée à l'instant t par une ligne d'équation y(x, t) de masse linéique μ uniforme.
En un point M(x, y) de la passerelle, on définit le vecteur unitaire tangent uˆ_τ à la passerelle tel que uˆ_τ(x, t) = cos[α(x, t)]uˆ_x + sin[α(x, t)]uˆ_y. Les déplacements sont contenus dans un plan vertical et sont de faible amplitude. On suppose donc qu'à chaque instant α(x, t) ≃ (∂y(x, t))/(∂x)≪1. Sous ces hypothèses, la longueur de la corde ne varie pas et chaque tronçon infinitésimal de la passerelle n'est déplacé que selon la verticale. En chaque point M(x, y) de la passerelle règne à chaque ins-

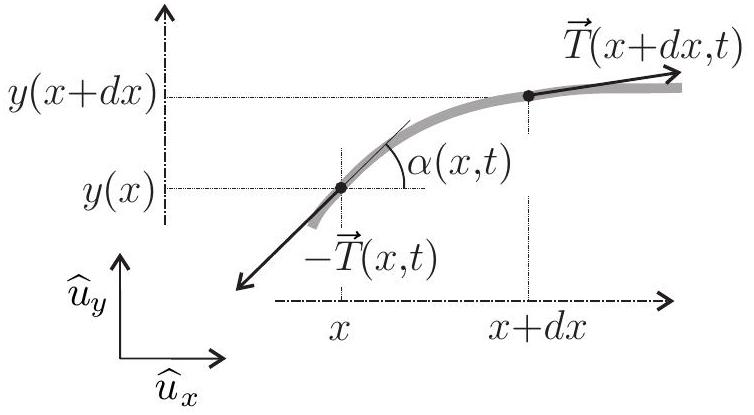

Figure 5 - Tronçon de corde élastique
12 - En appliquant un théorème de mécanique à un tronçon de corde infinitésimal de longueur dℓ = √(dx^2 + dy^2), montrer que, sous les hypothèses effectuées, le module de la tension de la corde est indépendant de x. On le notera T_0.
13-Montrer alors que l'on peut écrire (∂^2 y)/(∂t^2) = c_ℓ^2(∂^2 y)/(∂x^2) où l'on exprimera c_ℓ en fonction de T_0 et μ.
FIN DE LA PARTIE II
III. - Modèle de la poutre élancée
Dans un modèle couramment utilisé, on peut assimiler une passerelle à une poutre homogène de section rectangulaire de largeur b selon ( O, uˆ_z ) et de hauteur h selon ( O, uˆ_y ). Pour des contraintes modérées, induisant un déplacement vertical petit devant les dimensions transversales de la poutre, c'est-à-dire y(x) très petit devant h ou b, on peut alors se placer dans une extension du modèle de la corde.
On considère une passerelle de section S, de masse volumique ρ, de module d'Young E et dont le moment quadratique de la section droite par rapport à l'axe ( O, uˆ_z ) est I = 1/(12)bh^3. L'écriture des contraintes conduit alors à une équation aux dérivées partielles de la forme
ρS(∂^2 y)/(∂t^2) + IE(∂^4 y)/(∂x^4) = 0
14 - On cherche des solutions sous la forme y(x, t) = f(x)g(t). De quel type d'onde s'agit-il ? Sous quelles hypothèses de telles ondes apparaissent-elles dans ce genre de structure ?
15-Déterminer les équations différentielles vérifiées par f(x) et g(t). En déduire que g(t) est une fonction périodique de pulsation ω constante. Combien de constantes d'intégrations sont nécessaires à la détermination complète de la solution y(x, t) correspondant à la situation étudiée?
16 - Justifier précisément que l'on puisse écrire
f(x) = Acos(βx) + Bsin(βx) + Cch(βx) + Dsh(βx)
où A, B, C et D sont des constantes d'intégration, on précisera l'expression de β en fonction des données du problème.
On se place dans l'hypothèse d'une passerelle de longueur L en appui simple à ses extrémités, les conditions aux limites s'écrivent y|_(x = 0, t) = y|_(x = L, t) = 0 et (∂^2 y)/(∂x^2)|_(x = 0, t) = (∂^2 y)/(∂x^2)|_(x = L, t) = 0.
17-Déterminer les pulsations propres ω_n de vibration transversale d'une poutre en appui simple en fonction de L, E, I, ρ, S et d'un entier n caractérisant le mode.
18 - Différents modes de vibrations d'une passerelle ont été représentés sur la figure 6, quels sont ceux correspondants à l'étude proposée dans cette section? Identifier de façon argumentée pour chacun de ces modes, l'entier n le caractérisant.
La passerelle du Millennium Bridge est globalement une poutre en aluminium de 322 m de longueur, d'épaisseur h = 1, 07 m ( 42 pouces) et de largeur b = 4 m ( 158 pouces). Elle repose sur 4 appuis en créant 3 travées solidaires de L_1 = 70 m, L_2 = 144 m et L_3 = 108 m. On donne la masse volumique de l'aluminium ρ = 2700 kg ⋅ m^(− 3) et son module d'Young E = 69 × 10^9 SI.
19 - Dans le cadre du modèle de la poutre sur appui simple, existe-t-il des modes de vibration transversale du Millennium Bridge susceptibles d'entrer en résonance avec un forçage par des piétons? Discuter également de la possibilité d'une excitation résonante de certains modes de vibration latérale, c'est-à-dire dans le sens de la largeur b. On motivera ses réponses par une argumentation précise.

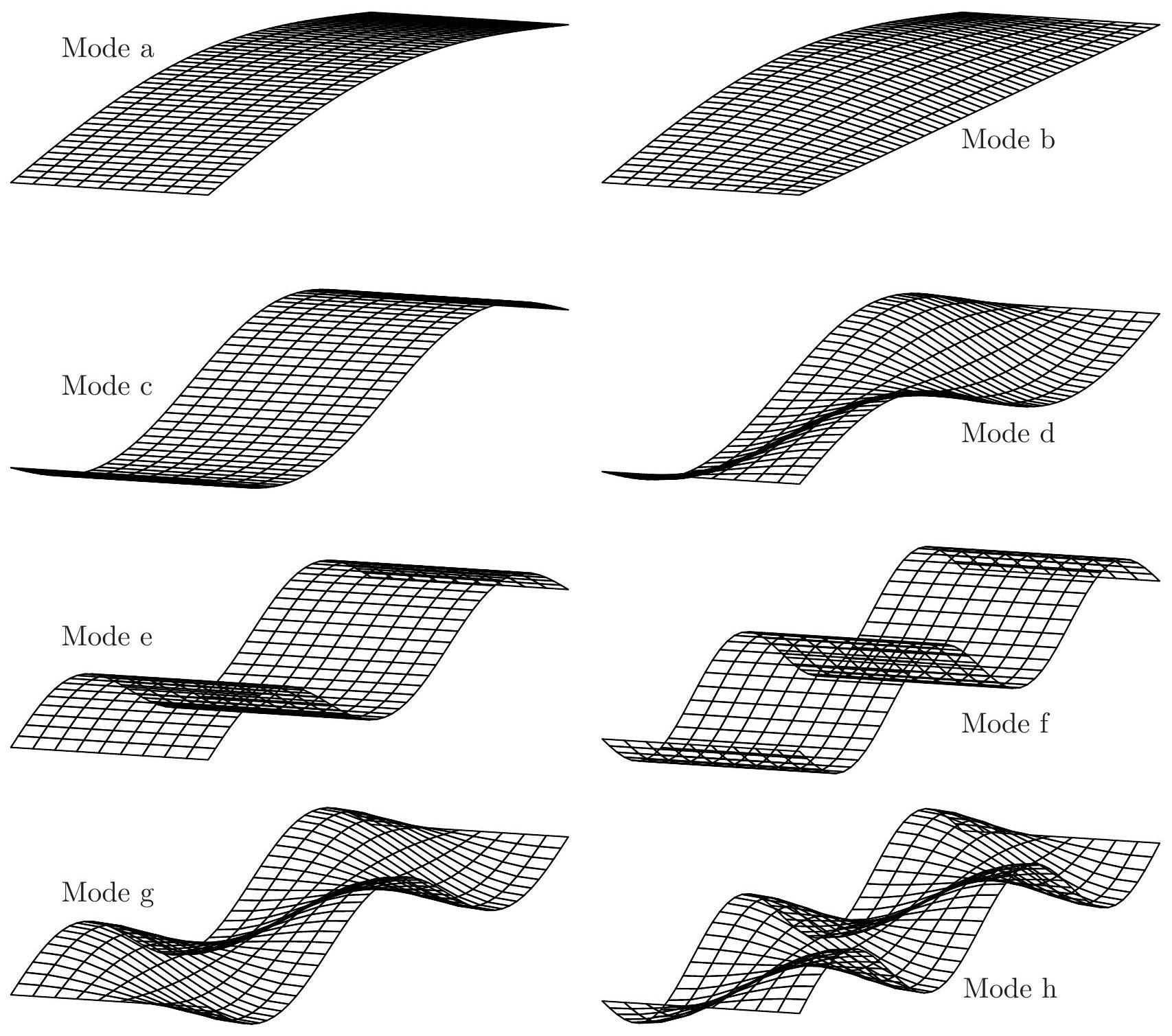

Figure 6 - Différents modes de vibration d'une passerelle en appui libre aux deux extrémités
FIN DE LA PARTIE III
FIN DE L'ÉPREUVE
Questions fréquentes
4 questions
Sur quoi porte le sujet de physique 1 Mines PC 2016 ?
Afficher ou masquer la section
Sur quoi porte le sujet de physique 1 Mines PC 2016 ?
+
Sur le Millennium Bridge : oscillateur amorti forcé et résonance, spectre de la marche d'un piéton, équation de d'Alembert pour un solide élastique et une corde, puis modes propres d'une poutre en appui simple.
Quelles erreurs le jury a-t-il relevées en physique 1 Mines-Ponts PC 2016 ?
+
Des équations du second ordre mal résolues, la confusion entre résonance et oscillations libres, un critère de résonance méconnu, la définition du décibel ignorée et une lecture trop rapide de l'énoncé.
Quels chapitres réviser pour le sujet Mines physique 1 PC 2016 ?
+
L'oscillateur amorti en régimes libre et forcé, la résonance et les diagrammes de Bode, l'analyse spectrale, l'équation de d'Alembert et les ondes stationnaires.
Comment réussir l'épreuve de physique Mines PC selon le rapport 2016 ?
+
Maîtriser les équations canoniques, vérifier l'homogénéité des résultats, soigner et discuter les applications numériques et lire l'énoncé en entier avant de commencer.
