Présentation du sujet

Difficile

Nature de la gravitation : expérience d'Eötvös, matière noire et projet GBAR

Le sujet, en trois parties indépendantes de 32 questions, explore la gravitation et ses remises en cause. La première partie étudie l'expérience d'Eötvös validant le principe d'équivalence, la deuxième introduit la matière noire et une gravitation modifiée à la Milgrom, et la troisième présente le projet GBAR visant à peser l'antimatière à l'aide d'un piège de Penning.

1I. L'expérience d'Eötvöspremière annéeÉtudier un pendule de torsion permettant de valider une version réduite du principe d'équivalence.
2II. Corriger la gravitation universelle classique ?Mettre en évidence les observations conduisant à l'hypothèse de matière noire puis étudier la théorie de la gravitation modifiée de Milgrom.
3III. Expérience GBAR - Peser l'antimatière ?Étudier le piégeage de particules chargées dans une trappe de Penning puis le principe de mesure de la chute de l'antimatière.

Difficile. Le rapport signale un succès très variable en partie 1, des erreurs de calcul fréquentes en partie 2, et une partie 3 souvent peu traitée malgré sa grande indépendance et une attente calculatoire plus faible.

Ce qu'a observé le jury

6 erreurs relevées

Principe d'inertie mal énoncé · Constante d'intégration de l'énergie potentielle oubliée · Solution particulière omise dans l'oscillateur

Chaque partie pouvait être traitée de façon indépendante, avec une attente croissante de sens physique et de rigueur. Le jury rappelle que la gravitation, la mécanique et les forces électromagnétiques font partie du bagage du physicien et qu'un regard critique sur les réponses est attendu, notamment sur les unités et les ordres de grandeur.

Les erreurs les plus sanctionnées

1
Principe d'inertie mal énoncéQ1
L'énoncé du principe d'inertie est trop souvent erroné ou incomplet, avec des confusions avec les autres lois de Newton.
« L'énoncé du principe d'inertie est trop souvent erroné ou incomplet »
2
Constante d'intégration de l'énergie potentielle oubliéeQ3
Dans la démonstration de l'énergie potentielle, la détermination de la constante d'intégration est souvent oubliée.
3
Solution particulière omise dans l'oscillateurQ5
La mise en forme de la solution n'a pas posé de problème, mais la solution particulière est souvent omise, ce qui fausse l'expression des constantes.
« la solution particulière est souvent omise ce qui fausse l'expression des constantes »
4
Planéité du mouvement démontrée sans rigueurQ12
La démonstration de la planéité du mouvement est malheureusement souvent faite avec légèreté et liberté.
« La démonstration de la planéité du mouvement est malheureusement souvent faite avec l égèreté et liberté »
5
Condition de piégeage rarement obtenueQ25
La condition de piégeage est rarement obtenue ainsi que la valeur du champ, la maîtrise calculatoire ayant fait défaut à un certain nombre de candidats.
6
Dernières questions très rarement abordéesQ31, Q32
Les questions 31 et 32, en toute fin de sujet, ont été très rarement abordées malgré leur indépendance.
« Question très rarement abordée »

Ce qui a été bien réussi

La question 11 de la partie 2 a été bien traitée dans l'ensemble.
La question 18 a été traitée correctement dans l'ensemble.
La question 20 a été bien traitée par identification.
L'équilibre de la position à la question 24 n'a pas posé de problème.

Conseils du jury

Lire attentivement l'ensemble du sujet dès le début de l'épreuve, les parties étant de difficulté variable.
Utiliser des schémas clairs et soignés, plus efficaces que de longues lignes de texte souvent floues.
Poser les calculs avec méthode et clarté, en fractionnant les calculs longs en plusieurs étapes.
Toujours vérifier l'ordre de grandeur, la dimension et l'unité du résultat obtenu.
Proscrire les réponses farfelues ou non adaptées, qui nuisent à la qualité de la copie.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

ÉCOLE DES PONTS PARISTECH SUPAERO (ISAE), ENSTA PARISTECH, TELECOM PARISTECH, MINES PARISTECH, MINES DE SAINT-ÉTIENNE, MINES DE NANCY, TÉLÉCOM BRETAGNE, ENSAE PARISTECH (FILIÈRE MP) ÉCOLE POLYTECHNIQUE (FILIÈRE TSI) CONCOURS D'ADMISSION 2015 SECONDE ÉPREUVE DE PHYSIQUE

Filière MP(Durée de l'épreuve: 3 heures)L'usage de la calculatrice est autorisé

Sujet mis à disposition des concours : Cycle international, ENSTIM, TELECOM INT, TPE-EIVP

Les candidats sont priés de mentionner de façon apparente sur la première page de la copie :
PHYSIQUE II - MP.
L'énoncé de cette épreuve comporte 8 pages.

Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, il est invité à le signaler sur sa copie et à poursuivre sa composition en expliquant les raisons des initiatives qu'il aura été amené à prendre.
Il ne faudra pas hésiter à formuler les commentaires (incluant des considérations numériques) qui vous sembleront pertinents, même lorsque l'énoncé ne le demande pas explicitement. Le barème tiendra compte de ces initiatives ainsi que des qualités de rédaction de la copie.

NATURE DE LA GRAVITATION

Un aspect fondamental de la gravitation est le principe d'équivalence. Introduit par Galilée au début du XVII

^e

siècle alors qu'il étudiait la chute des corps, il fut le point de départ du développement de la théorie de la gravitation. Un peu moins d'un siècle plus tard, Newton fut le premier à décrire l'interaction gravitationnelle par une formule. Il en déduisit la version la plus élémentaire du

≪

principe d'équivalence faible

≫

: la trajectoire d'un corps tombant en chute libre ne dépend ni de sa structure, ni de sa composition.
Si l'on sait aujourd'hui que la gravitation régit la dynamique des composantes de l'Univers (planètes, étoiles, galaxies, ...), l'observation récente de l'expansion de l'Univers a conduit à se poser des questions fondamentales sur les théories de la gravitation classique. L'introduction dans la théorie cosmologique de l'énergie noire, qui serait la contribution énergétique majoritaire de l'Univers, permet d'expliquer certaines observations mais sa nature et ses propriétés restent principalement théoriques. Certaines extensions de la théorie de la gravitation suggèrent même l'existence d'une répulsion gravitationnelle entre matière et antimatière, nommée antigravité.
La première partie propose une description de l'expérience d'EÖtvös ayant permis, dès la fin du xIX

^e

siècle, de valider une version réduite du principe d'équivalence avec une grande précision pour l'époque. La seconde partie remet en cause le principe d'équivalence et propose une retouche des lois de Newton sur la gravitation universelle. La dernière partie s'intéresse au projet Gbar proposant de peser l'antimatière.
Les parties I, II et III sont indépendantes entre elles. On notera

i

le nombre complexe tel que

i^2 = - 1

. Les données numériques et un formulaire sont rassemblés en fin d'épreuve. Les vecteurs sont repérés par une flèche (

v⃗

) ou par un chapeau s'ils sont unitaires (

‖uˆ_x‖ = 1

I. - L'expérience d'EÖTVÖS

-1-Qu'appelle-t-on << principe d'inertie >> en mécanique? Énoncer le principe fondamental de la mécanique dans un référentiel galiléen. La grandeur caractéristique du mobile étudié dans cette expression porte, ici et dans la suite, le nom de masse inerte

m_i

2 - Expliciter la force de gravitation entre deux points matériels. On introduira le paramétrage nécessaire sur un schéma. La grandeur caractéristique du mobile intervenant dans cette expression porte le nom de masse grave ou masse pesante.

Quantifier les déviations possibles au principe d'équivalence faible suppose que l'on puisse considérer les masses inertielle

m_i

et grave (ou pesante)

m

comme pouvant être différentes. Les premières mesures précises des écarts relatifs entre masses inertielle et grave, ont été obtenues par comparaison des périodes de deux pendules simples de masse et de composition différentes; cette méthode, d'abord décrite par Galilée, a été menée par Newton (1686) ou encore Bessel (1826) et a conduit à des valeurs d'écarts relatifs compris entre

10^(- 3)

10^(- 5)

. L'invention du pendule de torsion par EÖTVÖS autour de 1888, permit d'augmenter fortement la sensibilité.

I.A. - Mesure du coefficient de torsion du pendule

L'expérience d'Eötvös utilise un pendule de torsion. Dans le dispositif simplifié, représenté sur la figure 1 , deux sphères appelées

S_1

S_2

, homogènes de nature différente et de même masse pesante

m

ont leurs centres d'inertie placés aux extrémités d'une barre rigide, de masse

M

et de longueur

2L

, suspendue en son centre à un fil de quartz très fin, de constante de torsion

C

. On note

m_(i_1)

m_(i_2)

les masses inertielles respectives de

S_1

et de

S_2

. La barre est libre de tourner autour de l'axe

Oz

en tordant plus ou moins le ruban de suspension. On suppose que la barre reste tout le temps de l'expérience dans le plan orthogonal à l'axe

Oz

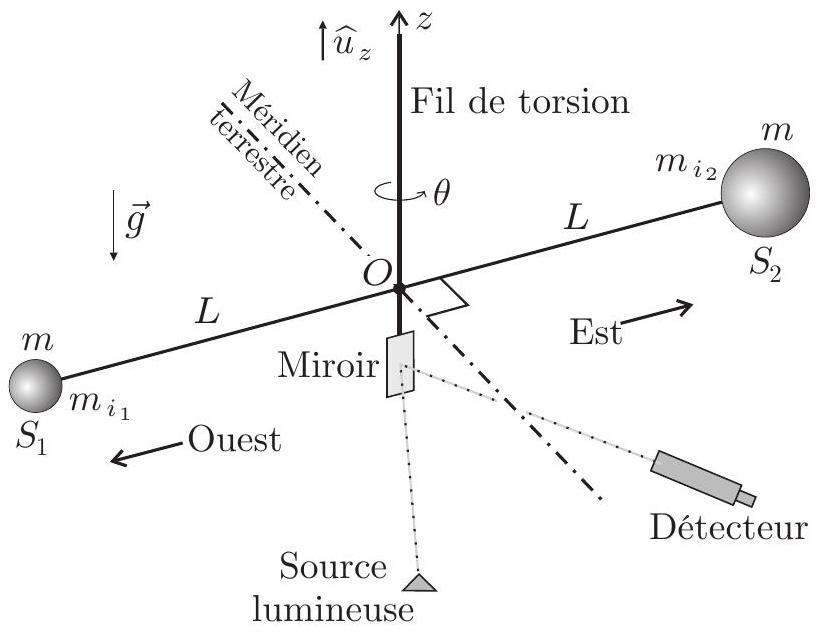

Fig. 1 - Dispositif d'Eötvös

Le dispositif est placé de sorte qu'à l'équilibre, la barre soit normale au plan méridien à la latitude

λ

. Sa position est alors repérée par réflexion d'un faisceau lumineux sur un miroir plan, fixé au milieu de la barre, à l'aide d'une lunette.
On note

ℛ

le référentiel du laboratoire centré sur

O

et supposé galiléen dans cette sous-partie où l'objectif est la détermination de la constante de torsion

C

du pendule.
On note

J_0

le moment d'inertie de la barre par rapport à l'axe vertical (

Oz

) et

J

le moment d'inertie du système

S = {

barre + sphères

}

par rapport à

(Oz)

. On repère la position de la barre à l'instant

t

par l'angle de torsion

θ(t)

. On fait tourner le système d'un angle

θ_m

puis on le lâche sans vitesse initiale. Le fil exerce alors sur la barre un couple de rappel dont le moment en

O

a pour intensité

M_0 = - C(θ(t) - θ_0)

, l'angle

θ_0

repère la position de la barre en l'absence de torsion.

3 - Montrer que ce couple dérive d'une énergie potentielle que l'on déterminera. En déduire l'énergie potentielle $E_(p, S)$ de $S$ en fonction de $C$ et $θ - θ_0$ , on choisira $E_p(θ_0) = 0$ . Déterminer l'énergie cinétique $E_(c, S)$ du solide $S$ . En déduire l'expression de l'énergie mécanique de $S$ en fonction de $C, J$ , $θ, θ_0$ et $θ˙ = (dθ)/(dt)$ .
4 - On fait l'hypothèse que la puissance totale des forces de frottement peut se mettre sous la forme $P_(frot) = - αθ˙^2$ où $α$ est une constante positive. Etablir l'équation différentielle vérifiée par $θ(t)$ .
5 - On observe des oscillations très faiblement amorties. Quelle est la condition satisfaite par les constantes $J, C$ et $α$ ? Préciser la forme de la solution sans déterminer l'expression exacte des deux constantes d'intégration. Quelle est la valeur $θ_\infty$ de $θ(t)$ lorsque $t \to \infty$ . Exprimer la pseudo-période $T$ du mouvement en fonction de la période propre $T_0$ et de la constante $ε = α/(2\sqrt(JC))≪1$ . A quelle condition sur $ε$ , l'erreur relative introduite par l'approximation $T ≃ T_0$ est-elle inférieure à $1%$ ? Cette condition sera supposée vérifiée par la suite.

On note

J_1

les moments d'inertie, considérés égaux, de chacune des deux sphères par rapport à l'axe vertical passant par leurs centres respectifs. On admettra que si le principe d'équivalence faible s'applique alors

J = J_0 + 2J_1 + 2mL^2

. On mesure la période

T

des oscillations pour différentes valeurs de la longueur

L

avec des sphères de masse pesante

m = 0, 2 kg

. Les résultats sont consignés dans le tableau ci-dessous :

$L[ m]$	$6, 0 \cdot 10^(- 2)$	$7, 0 \cdot 10^(- 2)$	$8, 0 \cdot 10^(- 2)$
$T[ s]$	436	509	581

6 - En utilisant les résultats précédents, écrire la relation entre $T^2, L^2, J_0, J_1, m$ et $C$ . À partir des résultats de mesure donner une estimation de la valeur de la constante de torsion $C$ . Compte-tenu des ordres de grandeurs des différents termes intervenant dans l'expression de $T$ montrer que l'on peut écrire

m \approx C/(8π^2)(T^2)/(L^2)

I.B. - Résultats et précision de l'expérience

Dans cette sous-partie le référentiel

ℛ

du laboratoire centré sur

O

n'est plus supposé galiléen et l'on prend en compte les éventuels effets de la rotation de la terre sur les masses inertes

m_(i_1)

m_(i_2)

a priori différentes des deux sphères. On se place donc dans le référentiel

ℛ_t

attaché au centre de gravité

G

de la terre supposé galiléen.

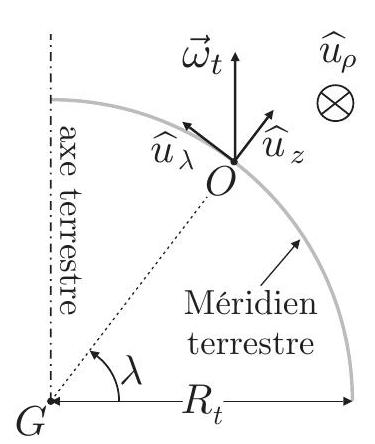

Fig. 2 - Vue en coupe

La terre est supposée en rotation uniforme à la vitesse

ω⃗_t

(de norme

ω_t

) autour de l'axe terrestre et le point

O

se trouve à la latitude

λ

. Une vue en coupe de la situation est représentée sur la figure 2.
L'ensemble constitué du pendule et du système optique est solidaire d'une plateforme. Lors d'une première mesure dans la configuration de la figure 1 , on relève une valeur

θ_(\infty_1)

pour l'équilibre du pendule. On fait alors tourner la plateforme d'un angle

π

afin d'inverser les positions des deux sphères, et l'on répète la mesure. On relève une valeur

θ_(\infty_2)

pour l'équilibre du pendule dans cette nouvelle configuration.

7 - Déterminer les composantes des forces d'inertie d'entraînement subies par $m_(i_1)$ et $m_(i_2)$ dans la base ( $uˆ_z, uˆ_ρ, uˆ_λ$ ) en fonction de $λ, L, ω_t$ , $R_t, m_(i_1)$ ou $m_(i_2)$ .
8 - En exploitant le théorème du moment cinétique à l'équilibre, déterminer l'écart angulaire $Δθ = θ_(\infty_1) - θ_(\infty_2)$ entre les deux expériences en fonction de $λ, C, L, ω_t, R_t, m_(i_1)$ et $m_(i_2)$ .
9 - La lunette utilisée pour la mesure permet de détecter une déviation du faisceau lumineux de l'ordre de $1, 0 mm$ à $2, 0 m$ de distance. En utilisant l'expression de $m$ trouvée à la question 6 , déterminer la précision de la méthode en estimant le rapport $δ_m = (|m_(i_1) - m_(i_2)|)/m$ . On donne $λ = 45^\circ$ et $L = 6, 0 cm$ .
10-La déviation observée est nulle. Que déduire de ce résultat?

FIN DE LA PARTIE I

II. - Corriger la gravitation universelle classique?

Leurs observations ne concordant pas avec les modèles classiques de la physique, les astronomes ont deux solutions : soit ils rajoutent arbitrairement au cosmos un ingrédient, une matière invisible qui permet de justifier les anomalies détectées, soit ils modifient les lois.

Si dans leur très grande majorité, les physiciens ont, depuis 1930, privilégié la première voie, il apparaît aujourd'hui que l'imperceptibilité persistante de cette matière noire devient gênante.
Après avoir mis en évidence certaines des observations qui ont conduit plusieurs astronomes à s'interroger sur l'existence d'une matière noire invisible, nous aborderons quelques aspects de la théorie de la gravitation modifiée par M. Milgrom.

II.A. - Gravitation newtonienne, matière noire

Depuis plus de 50 ans les astrophysiciens comparent la quantité de matière visible dans les galaxies spirales, comme notre Voie Lactée, à celle qui est nécessaire pour expliquer la vitesse de rotation des étoiles dans ces mêmes galaxies.
Une galaxie est assimilable à une distribution spatiale

𝒟

de matière de masse volumique

ρ

créant un champ gravitationnel supposé statique

Γ⃗

qui satisfait aux équations locales suivantes :

divΓ⃗ = - 4πGρ et rot^(\to-)Γ⃗ = 0\to

La force de gravitation exercée par cette galaxie sur un point matériel

M

de masse

m

s'exprime alors selon la relation

F⃗ = mΓ⃗

11 - Citer deux équations analogues aux équations (1) en électrostatique. Peut-on, de la même façon, proposer une analogie avec la magnétostatique? On définit le potentiel gravitationnel $φ(M)$ au point $M$ , analogue du potentiel $V(M)$ en électrostatique. Démontrer avec soin que le potentiel gravitationnel $φ(M)$ satisfait à une équation de Poisson relative à la gravitation.

On considère un système

𝒢

à répartition sphérique de masse centré sur un point

O

fixe : l'ensemble

(O, 𝒢)

permet de définir un référentiel galiléen. En un point

M

de ce système, la densité volumique de masse

ρ = ρ(M)

et le potentiel gravitationnel

φ = φ(M)

ne sont des fonctions que de la seule variable

r = ‖r⃗‖ = ‖OM^(\to-)‖

. On suppose qu'un point

M

de masse

m

contenue dans

𝒢

n'évolue que sous l'action du champ de gravitation créé par

𝒢

. Pour des raisons physiques évidentes la fonction

ρ(r)

est décroissante et la fonction

φ(r)

croissante.

◻12

- Exprimer la force de gravitation

F⃗

subie par

M

en fonction de

m, (dφ)/(dr)

et d'un vecteur unitaire que l'on précisera. Montrer que le mouvement de

M

s'effectue dans un plan. On considère les coordonnées polaires (

r, θ

) dans ce plan. Que représente la quantité

r^2 θ˙

13 - On appelle vitesse circulaire $v⃗_c(r)$ dans $𝒢$ , la vitesse qu'aurait le point $M$ s'il était en orbite circulaire de rayon $r$ dans $𝒢$ . Exprimer $v⃗_c(r)$ en fonction de $r, (dφ)/(dr)$ et $uˆ_θ$ .

Du point de vue dynamique, on peut a priori considérer que notre galaxie, la voie lactée de masse visible

M_g

, est un système dont la masse est répartie de façon sphérique et constitué de trois composantes principales : un bulbe massif, un disque et un halo stellaire. Dans ce modèle, dit keplerien, le bulbe est assimilable à un point de masse

M_b \approx M_g

et chaque étoile de masse

m

du disque évolue dans le potentiel gravitationnel

φ(r) = - (GM_b)/r

crée par le bulbe uniquement.

14 - Déterminer, dans ce modèle, l'expression de la vitesse circulaire dans la voie lactée en fonction de $G, M_b, r$ et $uˆ_θ$ . Pourquoi ce modèle est-il qualifié de keplerien?

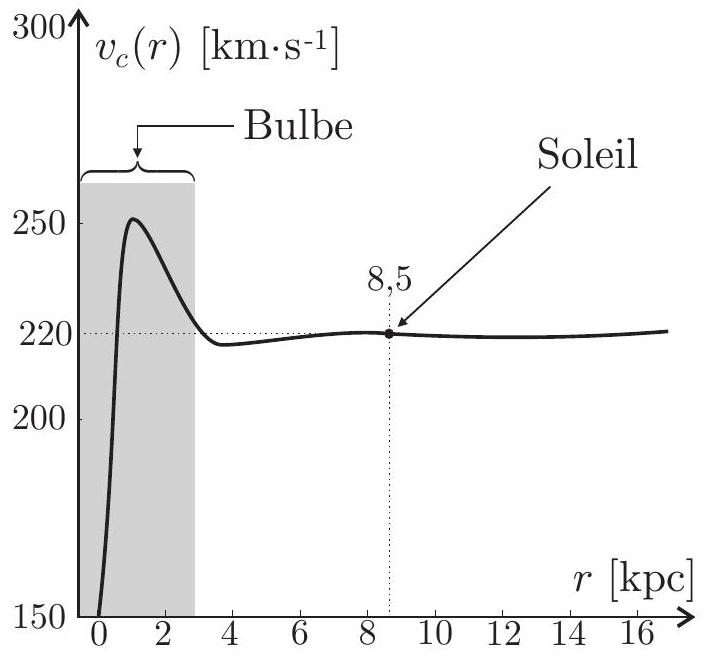

Fig. 3 - Vitesse circulaire dans la voie lactée

En réalité, la répartition des vitesses circulaires présente la même allure dans toutes les galaxies spirales comme la Voie Lactée. Les observations dans le cas de la Voie Lactée sont reportées sur la figure 3.

◻15

- Que peut-on dire de l'évolution de

v_c = ‖v_c\to‖

en dehors du bulbe? Le modèle keplerien est-il valable?

En plus de la matière visible, on considère une répartition de masse invisible (noire) selon la densité volumique de masse suivante :

ρ(r) = (C_0)/(r_0^2 + r^2)

16 - En utilisant l'équation de Poisson relative à la gravitation (obtenue à la question 11) en symétrie sphérique, montrer que la prise en compte de cette matière noire permet de rendre compte de la courbe de vitesse observée. On fixera la valeur

C_0

en unités de masse solaire (

M_⊙

) et de parsec

(pc)

pour une bonne adéquation avec la valeur de vitesse observée et on interprètera la constante

r_0

. On rappelle que

\int_0^r(x^2)/(r_0^2 + x^2)dx = r - r_0 arctan(r/(r_0))

17 - Estimer la masse minimale de ce halo de matière noire en considérant que ce dernier s'étend sur l'ensemble de la galaxie dont le rayon est de l'ordre de

R_d = 30kpc

. Commenter ce résultat sachant que la masse visible de notre galaxie est de l'ordre de

10^(10)M_⊙

II.B. - Gravitation modifiée

Face à la situation décrite dans la section II.A, M. Milgrom propose, en 1983, de modifier les lois de Newton de la gravitation afin d'expliquer pourquoi, en périphérie des galaxies, les étoiles tournent plus vite que la loi classique ne le laisse supposer. Dans cette théorie phénoménologique, baptisée Mond (acronyme anglais de dynamique newtonienne modifiée), la gravitation se mettrait à décroître beaucoup moins rapidement que prévu par la théorie newtonienne dans le régime des faibles accélérations en deçà d'un certain seuil que l'on se propose d'évaluer.
Dans cette théorie de la gravitation modifiée le potentiel de gravitation vérifie une équation de Poisson modifiée qui s'écrit

div(μ(u)grad^(\to-)φ_m) = 4πGρ

où

μ

est un champ scalaire de la variable réduite sans dimension

u = 1/(a_0^2)(grad^(\to-)φ_m)^2

caractérisant la théorie et dont le comportement est le suivant

μ(u) ≃ {\sqrtu, si u≪1; K, sinon

18 - Quelle est la dimension du paramètre positif $a_0$ ? Quelle valeur doit-on donner à la constante $K$ si l'on souhaite que la théorie Mond soit équivalente à la gravitation newtoniene si $u$ n'est pas négligeable devant 1 .
19 - En combinant l'expression (2) avec l'équation de Poisson de la question 11 relative à la gravitation non modifiée et au potentiel newtonien $φ$ , montrer qu'il existe un vecteur $h⃗$ tel que $μ(u)grad^(\to-)φ_m = grad^(\to-)φ + rot^(\to-)h⃗$ . On fera par la suite l'hypothèse que rot $h⃗$ est toujours négligeable devant le gradient du potentiel newtonien $φ$ .

Pour modéliser notre galaxie avec la théorie Mond il n'est plus nécessaire d'introduire de la matière noire, on prend donc simplement

φ(r) = - (GM_b)/r

. Pour cette modélisation on suppose également que

φ_m = φ_m(r)

et l'on admettra que la vitesse circulaire est toujours donnée par la relation obtenue à la question 13 généralisée à

φ_m

◻20

- Montrer que dans le régime

u≪1

, la vitesse circulaire prévue par la théorie Mond pour notre galaxie est donnée par la relation

v_c ≃ (GM_b a_0)^(1/n)

où l'on déterminera l'entier

n

$21$ - Estimer la valeur numérique de $a_0$ afin que la théorie Mond permette de rendre compte de la vitesse circulaire observée dans notre galaxie. Commenter ce résultat en évaluant un ordre de grandeur de l'accélération subie par le Soleil dans la voie lactée (voir Fig. 3).

Même si Mond possède de nombreux avantages sur la gravitation de Newton à l'échelle galactique, la théorie relativiste associée, Teves proposée en 2004 par J. Bekenstein, pose de graves problèmes.

FIN DE LA PARTIE II

III. - Expérience GBAR - Peser l'antimatière?

Plusieurs tentatives de tests directs du principe d'équivalence pour l'antimatière ont été menées sans succès. Des mesures de chute libre avec de l'antimatière chargée ont été envisagées, mais l'appareillage visant à réduire les effets parasites du champ électromagnétique par blindage n'a pu atteindre un niveau suffisant. La mesure de chute libre d'antimatière ne peut donc se faire qu'avec de l'antimatière neutre. Il est cependant très difficile de produire efficacement des antineutrons lents ou encore de mener des expériences de chute libre avec un positronium

P_s

(état lié neutre composé d'un électron

e^-

et de son antiparticule, le positon

e^+

). L'idée est donc venue d'utiliser l'atome d'antihydrogène

H¯

, association d'un positon

e^+

avec un antiproton

p¯

.
L'expérience Gbar (acronyme de Gravitationnel Behaviour of Antihydrogen at Rest) a pour objectif la mesure de l'accélération (notée

g¯

) d'un atome d'antihydrogène

H¯

en chute libre dans le champ gravitationnel de la Terre. Pour étudier sa chute avec un appareillage de taille raisonnable, l'antihydrogène

H¯

doit être produit à très basse vitesse. Cette expérience représente un vrai défi!
On produit tout d'abord des positons rapides à partir d'un faisceau pulsé d'électrons de plusieurs MeV dirigé sur une cible de Tungstène. Les positons sont ensuites ralentis et stockés dans un piège dit de Penning-Malmberg sous forme de plasma non neutre. Une fois la quantité stockée suffisante, les positons sont injectés dans un convertisseur pour y subir les transformations décrites par les équations ci-dessous :

p¯ + P_s \to H¯ + e^-; H¯ + P_s \to H¯^+ + e^-

Les ions

H¯^+

sont composés d'un antiproton

p¯

et de deux positons

e^+

. Le fait qu'ils soient chargés permet de les stocker dans un piège de Paul en vue de leur refroidissement jusqu'à une température de quelques dizaines de

μK

.
Une fois refroidis, ils sont injectés dans une enceinte à vide dans laquelle un laser peut assurer le photodétachement du positon excédentaire, produisant ainsi des atomes d'antihydrogène. Ultra-froids, ces derniers tombent alors dans le champ de pesanteur terrestre sur une hauteur de l'ordre de quelques dizaines de centimètres.
Autour de cette enceinte, des TPC (chambres à projection temporelle) et des scintillateurs assurent une détection efficace des particules issues de l'annihilation de l'antihydrogène

H¯

à la fin de sa chute, quelle qu'en soit la direction. Si l'antimatière ne gravite pas exactement comme la matière (sens, durée de chute, etc.), l'expérience devrait pouvoir le détecter!
Nous nous proposons dans cette partie d'étudier de façon simplifiée les techniques de stockage des particules chargées, développées dans le projet GBAR et d'étudier la calibration de la mesure.

III.A. - Piéger une particule

L'objectif est de piéger une particule chargée en vue de la refroidir et la garder ainsi stockée le plus longtemps possible. L'idée la plus simple consiste à piéger cette particule dans un puits de potentiel. Le dispositif de piégeage est représenté sur la figure 4, il compte trois électrodes présentant une symétrie de révolution autour d'un axe

(Oz)

. La première, notée

E_0

, est en forme d'anneau de rayon interne

r_0

et d'équation

x^2 + y^2 - 2z^2 = r_0^2

, elle est portée à un potentiel

V_0

positif. Les deux autres, notées

E_1

E_2

, sont en forme de coupelles et correspondent aux deux nappes de l'hyperboloïde d'équation

x^2 + y^2 - 2z^2 = - 2z_0^2

, elles sont reliées à la masse. La distance minimale entre les deux coupelles est telle que

2z_0 = \sqrt2r_0

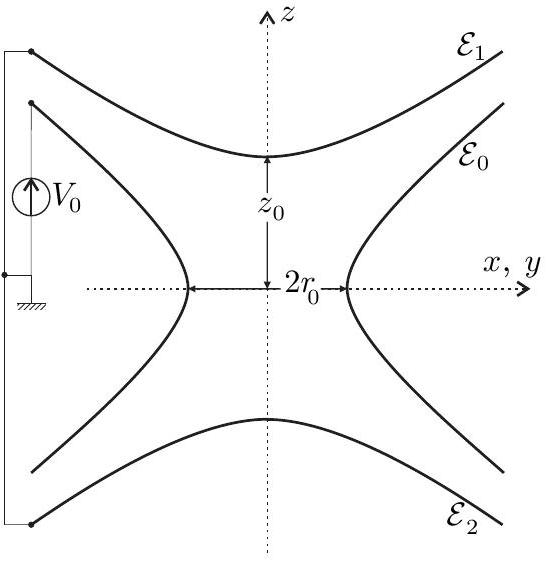

Fig. 4 - Vue en coupe du piège

On admet qu'une particule de charge

q

placée dans le piège est soumise à une force conservative de la forme

F⃗ = a(xuˆ_x + yuˆ_y) + bzuˆ_z

où

a

b

sont deux paramètres réels.

22 - En écrivant l'équation aux dérivées partielles vérifiée par le potentiel

V(x, y, z)

obtenir une relation entre

a

b

. Montrer que le potentiel s'écrit sous la forme

V(x, y, z) = α + β(x^2 + y^2 - 2z^2)

, puis, exprimer

α

en fonction de

V_0

β

en fonction de

r_0

V_0

23 - Tracer les équipotentielles dans les plans $xOz$ et $xOy$ , en déduire les lignes de champ orientées dans ces mêmes plans.
24 - En écrivant le principe fondamental de la dynamique montrer que le point $O(0, 0, 0)$ est un équilibre. Montrer que cet équilibre est globalement instable quel que soit le signe de la charge placée dans ce potentiel.

III.B. - La trappe de Penning

Afin d'éliminer l'instabilité démontrée à la question 24 , une première solution est d'ajouter un champ magnétique uniforme

B⃗_0 = B_0 uˆ_z

avec

B_0 = 1, 0 T

autour du dispositif électrostatique. Le piège devient ainsi << une trappe de Penning >>, le mérite de sa mise en œuvre concrète est du à H. G. Dehmelt qui reçut le prix Nobel de physique en 1989 pour cette réalisation, l'idée originale, de F. M. Penning, datant de 1936.

25 - La particule piégée dans la trappe de Penning est un antiproton $p¯$ de masse $m_p$ et de charge $q = - e$ . Etablir les équations différentielles vérifiées par les fonctions $z(t)$ et $ζ(t) = x(t) + iy(t)$ . On introduira les constantes $ω_c = (eB_0)/(m_p)$ et $ω_0 = \sqrt((eV_0)/(m_p r_0^2))$ . Montrer qu'il existe un champ $B_(min)$ , tel que l'ajout d'un champ $B_0 \geq B_(min)$ conduit au confinement de l'antiproton. Calculer la valeur de $B_(min)$ pour un piège tel que $V_0 = 5, 0 V$ et $r_0 = 5, 7 mm$ .
26 - Calculer la valeur numérique de $ω_0$ et $ω_c$ pour la trappe de Penning considérée. En déduire que le mouvement confiné de l'antiproton dans cette trappe est la composition d'un mouvement rapide et de deux mouvements plus lents. On donnera une estimation simple des pulsations de ces trois mouvements en fonction de $ω_0$ et $ω_c$ .

Dans l'expérience Gbar, la trappe de Penning permet de confiner les antiprotons, dont l'énergie cinétique d'entrée est estimée à 5 MeV . Pour les applications suivantes il est nécessaire de les refroidir jusqu'à une énergie de l'ordre de 150 eV . On se pose donc la question de savoir si le mouvement oscillant des antiprotons dans la trappe permet ce refroidissement.
On admet que le mouvement oscillant de l'antiproton est la source d'un rayonnement qui va contribuer à diminuer son énergie mécanique. La source principale de ce rayonnement est assurée par l'accélération selon l'axe

Oz

. La puissance moyenne

⟨P_(ray)⟩_(T_0)

rayonnée par l'antiproton sur une période

T_0 = (2π)/(ω_0\sqrt2)

caractéristique de son mouvement sinusoïdal paramétré par

z(t)

est donnée par la relation

⟨P_(ray)⟩_(T_0) = (μ_0 e^2)/(6πc)⟨z¨^2⟩_(T_0)

27 - Déterminer l'ordre de grandeur de la température absolue des antiprotons à l'entrée de la trappe. Montrer que le rayonnement qu'il émet conduit à une décroissance exponentielle de l'énergie mécanique de l'antiproton caractérisée par une constante de temps $τ$ que l'on exprimera en fonction de $m_p, μ_0, e, c$ et $ω_0$ . En déduire la nécessité de recourir à une méthode de refroidissement complémentaire. Cette méthode non étudiée ici est une thermalisation par chocs élastiques sur un nuage d'électrons confinés dans la trappe.

III.C. - Principe de la mesure

La mesure du temps de chute

t_c

est donnée par la différence de temps entre la détection de l'annihilation de l'antiatome

H¯

et celui du tir du laser de photo-détachement. On note

v_0

la composante de la vitesse initiale suivant la direction de la force gravitationnelle exercée par la Terre (matière) sur l'antihydrogène (antimatière). La masse de

H¯

sera prise égale à celle de

p¯

, c'est-à-dire

m_p

28 - Le processus de refroidissement incorporé dans la trappe de PENNING permet de porter le gaz d'ions $H¯^+$ piégés à la température $T = 10μ K$ . En supposant ce gaz parfait et en négligeant les impulsions apportées par le photon lors de l'impact et par le positon émis, prévoir la vitesse initiale moyenne $v_0^-$ d'un antihydrogène produit par photo-détachement et estimer son écart-type $σ_v$ . On exprimera $σ_v$ en fonction de $k_B, m_p$ et $T$ puis on calculera sa valeur numérique.

29 - En admettant l'égalité des masses inerte et grave compte-tenu des résultats obtenus en partie I, exprimer l'intensité de pesanteur

g¯

supposée uniforme ressentie par un antihydrogène quittant le piège avec une vitesse verticale de module

v_0

. On exprimera le résultat en fonction de la hauteur de chute

h

, du temps de chute

t_c

et de

v_0

en espérant que l'antihydrogène va antigraviter!

30 - Un antiatome << tombe >> sans vitesse initiale sur une paroi située à $10, 0 cm$ où l'on détecte son annihilation $0, 143 s$ après son photo-détachement. Déterminer la valeur de $g¯$ correspondant à cette mesure.
31 - On détecte un grand nombre $N$ d'antihydrogène s'annihilant sur la paroi. On note $σ_h$ l'incertitude sur la position initiale d'un antiatome et $σ_v$ l'incertitude sur sa vitesse initiale dans la direction de chute déterminées précédemment. Les incertitudes sur le temps de chute libre et sur la position de détection sont négligées. En considérant que les positions et les vitesses initiales sont indépendantes et distribuées selon des lois gaussiennes, estimer l'incertitude $δg¯$ sur la mesure de $g¯$ en fonction de $t_c, N, σ_h, k_B, T$ et $m_p$ .
32 - On donne $T = 10μ K$ et $σ_h = 100μ m$ . À partir de quelle valeur de $N$ l'erreur relative sur la mesure de $g¯$ est-elle inférieure à $1%$ ?

Tester la gravité pour l'antimatière est un véritable enjeu pour la physique fondamentale. Outre la remise en cause du principe d'équivalence et des symétries fondamentales dans l'Univers, cette expérience de pesée de l'antihydrogène, prévue pour 2016, devrait permettre de répondre à la question de l'existence ou non de l'antigravité, pouvant expliquer l'absence d'antimatière visible dans l'Univers.

FIN DE LA PARTIE III

FIN DE L'ÉPREUVE

Formulaire et données numériques relatives à l'ensemble de l'épreuve

Constante de gravitation universelle :

G = 6, 7 \cdot 10^(- 11) m^3 \cdot kg^(- 1) \cdot s^(- 2)

Constante de Boltzmann :

k_B = 1, 4 \cdot 10^(- 23) J \cdot K^(- 1)

Vitesse de la lumière : $c = 3, 0 \cdot 10^8 m \cdot s^(- 1)$
Nombre d'Avogadro : $N_A = 6, 0 \cdot 10^(23) mol^(- 1)$
Charge élémentaire : $e = 1, 6 \cdot 10^(- 19)C$
Masse d'un proton : $m_p = 1, 7 \cdot 10^(- 27) kg$
Masse d'un électron : $m_e = 9, 1 \cdot 10^(- 31) kg$
Perméabilité magnétique du vide :

μ_0 = 4π \cdot 10^(- 7)H \cdot m^(- 1)

Unités de distance :

1UA = 1, 5 \cdot 10^(11) m; 1pc = 3, 1 \cdot 10^(16) m

Masse du Soleil : $M_⊙ = 2, 0 \cdot 10^(30) kg$
Masse de la Terre : $M_t = 6, 0 \cdot 10^(24) kg$
Rayon de la Terre : $R_t = 6, 4 \cdot 10^3 km$
Opérateurs scalaires et vectoriels :
$⋄rot^(\to-)(grad^(\to-)f) = 0\to$
$⋄div(rot^(\to-)A⃗) = 0$
$⋄div(gradf) = Δf$
Laplacien scalaire
$⋄$ en coordonnées cartésiennes :

Δf = (\partial^2 f)/(\partialx^2) + (\partial^2 f)/(\partialy^2) + (\partial^2 f)/(\partialz^2)

⋄

en coordonnées sphériques :

Δf =, 1/(r^2)\partial/(\partialr)(r^2(\partialf)/(\partialr)); + 1/(r^2 sinθ)\partial/(\partialθ)(sinθ(\partialf)/(\partialθ)); + 1/(r^2 sin^2 θ)(\partial^2 f)/(\partialφ^2)

Questions fréquentes

3 questions

Sur quels chapitres porte le sujet de Physique 2 Mines MP 2015 ?

Le sujet porte sur la gravitation et sa remise en cause, à travers l'expérience d'Eötvös, l'hypothèse de la matière noire et le projet GBAR de mesure de la chute de l'antimatière dans une trappe de Penning.

Quelles erreurs le jury a-t-il le plus relevées sur ce sujet ?

Le jury relève un énoncé souvent erroné du principe d'inertie, des constantes d'intégration ou des solutions particulières oubliées, et une démonstration de la planéité du mouvement souvent peu rigoureuse.

Le sujet de Physique 2 Mines MP 2015 est-il difficile ?

Oui, le rapport signale un succès très variable en première partie, de nombreuses erreurs de calcul en deuxième partie, et une troisième partie souvent peu traitée malgré sa grande indépendance.

Pas de description pour le moment

Commentaires• Mines Physique 2 MP 2015

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...
