CO2 et réchauffement climatique : vibrations moléculaires, interaction avec une onde électromagnétique et effet de serre
Afficher ou masquer la section
Le sujet étudie l'influence de la teneur en CO2 de l'atmosphère sur le réchauffement climatique en modélisant simplement les mécanismes physiques en jeu. Il comporte trois parties indépendantes de difficultés comparables : les vibrations de la molécule de CO2, son interaction avec une onde électromagnétique en suivant le raisonnement de Lorentz, puis l'effet de serre à partir de données du modèle MODTRAN.
1Partie I : vibrations de la molécule de dioxyde de carboneModélisation mécanique de la molécule de CO2 et étude de ses différents modes de vibration.
2Partie II : interaction avec une onde électromagnétiqueÉtude de l'absorption du rayonnement électromagnétique par une molécule de CO2 isolée puis par un ensemble de molécules soumises à des collisions, en reprenant le raisonnement de Lorentz.
3Partie III : effet de serreDescription de l'effet de serre induit par le CO2 atmosphérique, à partir de l'analyse d'un graphique issu du modèle numérique MODTRAN.
Difficile. La moyenne obtenue par les 246 candidats est de 8,73 sur 20 avec un écart-type de 4,01, et le rapport signale plusieurs questions discriminantes très peu réussies.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : document officiel du concours, épreuve du 19 avril 2023. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
5 erreurs relevées
Erreurs de signe sur les tensions des ressorts · Ordre de grandeur de la taille d'une molécule de CO2 · Moment dipolaire non justifié
Afficher ou masquer la section
L'immense majorité des candidats a pu aborder chacune des trois parties du problème, mais quelques excellents candidats ont perdu beaucoup de points en n'abordant pas la partie III, qui incluait plusieurs questions de cours. Le jury rappelle l'importance de lire attentivement l'énoncé avant de débuter l'épreuve pour repérer les questions de cours et d'analyse de documents, qui rapportent des points sans difficulté majeure.
Les erreurs les plus sanctionnées
1
Erreurs de signe sur les tensions des ressortsQ1
À la question 1, de nombreuses copies présentent des équations fausses à cause d'erreurs de signe sur l'orientation des tensions, alors qu'il suffisait de vérifier que la position d'équilibre correspondait à des élongations nulles.
« De nombreuses copies présentent des équations fausses du fait d’erreurs de signe sur l’orientation des différentes tensions mises en jeu dans le problème »
2
Ordre de grandeur de la taille d'une molécule de CO2Q11
À la question 11, de nombreux candidats évaluent la dimension d'une molécule de CO2 à l'ordre du micromètre, alors qu'elle est bien plus petite.
« De manière très surprenante, pour de nombreux/ses candidat(e)s la dimension d’une molécule de CO2 est de l’ordre du micromètre ! »
3
Moment dipolaire non justifiéQ12
À la question 12, beaucoup de candidats affirment que le moment dipolaire électrique de la molécule de CO2 est constant, sans justifier que sa valeur est en réalité nulle.
« Beaucoup de candidat(e)s répondent que le moment dipolaire électrique de la molécule de CO2 est constant sans justifier que sa valeur est nulle. »
4
Terme (1-alpha) oublié dans le bilan radiatifQ31
À la question 31, un grand nombre de copies omettent le terme (1 − α) dans la puissance rayonnée par la Terre, alors que la loi de Stefan elle-même est bien connue.
« un grand nombre de copies ont omis de prendre en compte le terme (1 − α) dans la puissance rayonnée par la Terre. »
5
Partie III délaissée par de bons candidatsPartie III
Quelques excellents candidats ont perdu beaucoup de points en n'abordant pas la partie III, qui comportait pourtant plusieurs questions de cours faciles à traiter.
« Quelques excellent(e)s candidat(e)s ont perdu beaucoup de points car il(elle)s n’ont pas abordé la partie III qui incluait plusieurs questions de cours. »
Ce qui a été bien réussi
La question 3 de la partie I a été bien traitée.
La loi de Stefan est bien connue de l'immense majorité des candidats.
La question 20, facile, a été correctement traitée par l'immense majorité des candidats.
La gamme de longueur d'onde du spectre visible est bien connue de l'immense majorité des candidats.
Conseils du jury
Prendre quelques minutes pour bien lire l'énoncé avant de débuter l'épreuve, afin de repérer les questions de cours et d'analyse de documents.
Vérifier systématiquement l'homogénéité des résultats obtenus et le signe des expressions.
Présenter un résultat numérique avec les unités correctes et un nombre de décimales cohérent avec la précision des données.
Toujours justifier les hypothèses faites et les principes appliqués plutôt que de donner un résultat sans justification.
Ne pas négliger les applications numériques, qui constituent une part importante du nombre total de points.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Corrigé détaillé
37 questions
Indice, stratégie puis corrigé complet pour chaque question.
Afficher ou masquer la section
37 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré. Chaque question est vérifiée avant publication.
Le sujet étudie l'influence de la teneur en CO2 de l'atmosphère sur le réchauffement climatique en modélisant simplement les mécanismes physiques en jeu. Il comporte trois parties indépendantes de difficultés comparables : les vibrations de la molécule de CO2, son interaction avec une onde électromagnétique en suivant le raisonnement de Lorentz, puis l'effet de serre à partir de données du modèle MODTRAN.
Le but de ce problème est d'étudier quelques aspects physiques du réchauffement climatique qu'entraîne l'augmentation rapide, constatée au cours des dernières décennies, de la concentration de dioxyde de carbone dans l'atmosphère terrestre. La première partie étudie les vibrations de la molécule de CO_2. La deuxième se consacre à la modélisation de l'interaction du CO_2 avec une onde électromagnétique. La troisième partie discute l'impact de la présence de CO_2 sur la température de la Terre. Les trois parties peuvent en grande partie être traitées indépendamment.
On se contentera de réponses courtes, sauf lorsque l'énoncé demande de justifier un résultat.
I - Vibrations de la molécule de dioxyde de carbone
Une molécule est animée de mouvements de vibration, caractérisés par des oscillations des centres de masse des atomes autour de leur position d'équilibre. Nous étudions d'abord les vibrations longitudinales de la molécule de CO_2, dans lesquelles les centres de masse des trois atomes restent alignés à tout instant. On note m_O la masse de l'atome d'oxygène, m_C celle de l'atome de carbone, et x_1(t), x_2(t) et x_3(t) les déplacements des centres de masse des atomes par rapport à leurs positions d'équilibre respectives le long de l'axe de la molécule à l'instant t (voir figure ci-dessous).
Nous modélisons les oscillations en traitant chacun des atomes comme une masse ponctuelle, en décrivant la liaison entre un atome de carbone et un atome d'oxygène par un ressort de raideur k. Écrire les équations du mouvement.
Que peut-on dire du mouvement du centre de masse des trois atomes?
Montrer qu'il existe une solution telle que x_2(t) = 0, x_1(t) et x_3(t) oscillant à la même pulsation. Déterminer cette pulsation, qu'on notera ω_s.
Montrer qu'il existe une solution telle que x_1(t) = x_3(t), les trois masses oscillant à la même pulsation. Déterminer sa pulsation, qu'on notera ω_a.
Rappeler l'expression de la longueur d'onde λ d'une onde électromagnétique monochromatique plane de pulsation ω se propageant dans le vide à la vitesse c.
On ne mesure pas directement les pulsations ω_s et ω_a, mais les longueurs d'onde associées définies dans la question précédente. On les caractérise en général par le nombre d'onde spectroscopique, noté n, qui est l'inverse de la longueur d'onde, n = 1/λ, exprimé en cm^(− 1). Les valeurs de n associées à ω_s et ω_a sont n_s = 1388 cm^(− 1) et n_a = 2349 cm^(− 1). Si vous disposiez d'une calculatrice pour cette épreuve, quelle vérification numérique effectueriez-vous pour tester la validité de la modélisation faite ci-dessus?
On suppose qu'il existe un troisième ressort de raideur k^′ reliant directement les deux atomes d'oxygène. Écrire l'expression de l'énergie mécanique du système.
Justifier que cette modélisation est la plus générale pour décrire les oscillations longitudinales de faible amplitude de la molécule de CO_2.
Déterminer les expressions de ω_s et ω_a, définies comme dans les questions 3 et 4, pour ce nouveau système. Quel est qualitativement l'effet du terme supplémentaire?
Il existe, enfin, un troisième mode de vibration dans lequel l'atome de carbone se déplace perpendiculairement à la ligne formée par les deux atomes d'oxygène. La valeur de n correspon-
dante est n_f = 667 cm^(− 1). Ce mode joue un rôle crucial dans l'effet de serre, comme on le verra plus bas dans la partie III.
II - Interaction avec une onde électromagnétique
Dans cette partie, nous étudions l'absorption du rayonnement électromagnétique par les molécules, qui est le principal mécanisme microscopique à l'origine du réchauffement climatique.
Approximation dipolaire
Une molécule est placée dans le champ électromagnétique d'une onde plane progressive monochromatique. Si sa longueur d'onde est beaucoup plus grande que la molécule, montrer que la résultante de la force exercée par le champ électrique sur l'ensemble de la molécule (électrons et noyaux) est, à tout instant, proportionnelle à la projection de son moment dipolaire sur le vecteur d'onde. On pourra prendre l'exemple d'une onde plane polarisée linéairement, développer la variation spatiale du champ électrique au premier ordre au voisinage d'un point quelconque de la molécule, choisi pour origine du système de coordonnées, et justifier ce développement.
Cette approximation est-elle vérifiée si la longueur d'onde appartient au spectre de la lumière visible? Si elle appartient au domaine infrarouge?
Que peut-on dire du moment dipolaire électrique de la molécule de CO_2 en l'absence de vibration?
Parmi les trois modes de vibration définis dans la première partie, lesquels entraînent une variation du moment dipolaire de la molécule de CO_2 ? Qu'en est-il pour les vibrations des molécules N_2 et O_2, qui composent l'essentiel de l'atmosphère?
Oscillations forcées et absorption du rayonnement
Pour comprendre les oscillations d'une molécule placée dans le champ d'une onde électromagnétique, nous étudions le cas plus simple de l'oscillation d'un de ses composants, particule ponctuelle de charge électrique q en mouvement sur un axe x, soumise à un champ électrique Ecos(ωt), également dirigé suivant l'axe x.
14. Supposons que la particule effectue des oscillations forcées sous l'effet du champ. Le déplacement par rapport à sa position d'équilibre s'écrit alors x_–(t) = C_–e^(iωt), où nous introduisons la représentation complexe x(t) = Re(x_–(t)), et où C_– désigne l'amplitude complexe du mouvement. Montrer que la puissance exercée par la force électrique sur la particule, moyennée sur une période, est proportionnelle à la partie imaginaire de C_–, avec une constante de proportionnalité qu'on déterminera.
15. On note m la masse de la particule. On modélise sa dynamique par l'équation du mouvement
m(x¨ + αx˙ + ω_0^2 x) = F_e(t),
où F_e(t) représente la force exercée par le champ électrique, dont on précisera l'expression. Commenter la signification physique de chacun de ses termes. Quel est le signe de α ?
16. Déterminer l'amplitude complexe C_– du mouvement forcé. On écrira le champ électrique en représentation complexe sous la forme Ecos(ωt) = ERe(e^(iωt)).
17. En utilisant le résultat de la question 14, déterminer l'expression de la puissance moyenne exercée par le champ sur la particule.
18. Comment peut-on déduire de ce résultat que l'onde électromagnétique perd de l'énergie en interagissant avec la particule, autrement dit, qu'elle est partiellement absorbée?
19. À quelle condition sur le coefficient de frottement α peut-on dire que l'amortissement est faible? Dans cette limite d'un amortissement faible, tracer le spectre d'absorption, c'est-à-dire la variation de la puissance moyenne absorbée avec la pulsation ω.
Effet des collisions entre molécules
Nous allons maintenant modéliser l'effet des collisions entre molécules, qui est crucial pour décrire l'absorption du rayonnement par l'atmosphère. Le physicien néerlandais Hendrik Lorentz (1853-1928) a été le premier à étudier ce phénomène dans son ouvrage intitulé "The theory of electrons", paru en 1915, et nous retraçons son raisonnement.
20. On reprend le modèle dynamique défini par l'équation (1), dans laquelle on pose α = 0. Chercher une solution x(t) = Re(x_–(t)), avec x_–(t) fonction complexe de la forme
x_–(t) = A_–e^(iωt) + B_–e^(iω_0 t)
où A_– et B_– sont des coefficients complexes, et déterminer la valeur de A.
21. Lorentz suppose que lors d'une collision, le déplacement par rapport à l'équilibre est en moyenne remis à zéro. Déterminer les coefficients A_– et B_– tels que x_–(t − θ) = 0, où θ ≥ 0 représente le temps écoulé entre la dernière collision et l'instant t. Mettre la solution sous la forme x_–(t) = C_–e^(iωt), et donner l'expression de C_–.
22. Sous des conditions de température et de pression données, la probabilité pour qu'une molécule donnée entre en collision avec une autre molécule de l'atmosphère pendant un temps infinitésimal dt vaut dt/τ, où τ est un temps caractéristique de collision. On note P(θ)dθ la probabilité d'avoir une valeur donnée de θ à dθ près. Justifier que P(θ) = (1/τ)e^(− θ/τ), avec θ ≥ 0.
23. Moyenner le résultat de la question 21 sur θ avec cette loi de probabilité.
24. En utilisant le résultat de la question 14, calculer la puissance moyenne exercée par le champ sur la particule. Quel est son signe?
25. Montrer que si τ est suffisamment grand et si ω est proche de ω_0 en valeur relative, alors l'expression de la puissance moyenne coïncide avec celle obtenue à la question 17, dans laquelle on remplace α par une fonction de τ qu'on précisera.
26. Quel terme manque-t-il, dans l'équation (2), pour obtenir une solution générale de la représentation complexe de l'équation (1) avec α = 0 ?
27. Lorentz, dans son étude, résout cette équation en représentation complexe avec les conditions x_–(t − θ) = 0 et x˙_–(t − θ) = 0. Effectuer cette résolution, et justifier que l'équation (2) représente une bonne approximation de la solution si ω est proche de ω_0.
28. On admet que le raisonnement ci-dessus, fait pour une particule chargée ponctuelle, s'applique aussi à la molécule entière, où ω_0 est la pulsation d'un de ses modes de vibration. Expliquer qualitativement l'effet des collisions sur le spectre d'absorption de la molécule.
III - Effet de serre
La modélisation de l'effet de serre passe par celle de l'atmosphère terrestre. Nous traitons celle-ci, de manière simplifiée, comme un gaz parfait de masse molaire M = 30 g mol^(− 1), dont la pression P et la température T ne dépendent que de l'altitude z. Nous faisons en outre l'approximation que le gradient de température vertical est constant, dT(z)/dz = − Γ, avec Γ = 6 K km^(− 1). Le poids de l'atmosphère fait augmenter sa pression lorsque l'altitude diminue, et nous admettons que le gradient de pression, qui s'obtient en effectuant un bilan de forces, est donné par dP(z)/dz = − MgN(z), où N(z) est la concentration molaire à l'altitude z, et g = 10 m s^(− 2) est l'accélération de la pesanteur. En éliminant z entre ces deux équations, montrer que la température est une fonction de la pression de la forme T(z)/T(0) = (P(z)/P(0))^β, où β est une constante dont on déterminera l'expression en fonction de Γ, M, g, et de la constante des gaz parfaits R = 8 J mol^(− 1) K^(− 1).
Calculer la valeur numérique de β et représenter la variation de la température en fonction de la pression.
On note Φ la puissance surfacique moyenne reçue du Soleil par la Terre, dont une fraction α
est réfléchie vers l'espace. Quelle est la température T_E d'un corps noir qui rayonne une puissance surfacique identique à celle absorbée par la Terre?
On note x la fraction molaire de CO_2 dans l'atmosphère, supposée uniforme et très faible, et μ(z) le nombre de moles de CO_2 par unité de surface horizontale au-delà de l'altitude z, obtenu en intégrant la densité volumique. On suppose pour simplifier que l'atmosphère au-delà de l'altitude z est opaque au rayonnement de corps noir si μ(z) > μ_c, et transparente si μ(z) < μ_c, où μ_c est un seuil qui ne dépend que des propriétés de la molécule de CO_2. L'altitude h à laquelle le rayonnement de corps noir de température T_E est émis est alors déterminée par la condition μ(h) = μ_c, et la température T_E est celle de l'atmosphère à l'altitude h.
32. Exprimer μ(z) en fonction de P(z), x, M et g. En déduire la pression P(h) à l'altitude h.
33. Déterminer comment varie la température au sol en fonction de la fraction x de CO_2 dans l'atmosphère.
Dans ce qui précède, nous avons fait l'approximation implicite que le coefficient d'absorption du CO_2 ne dépend pas de la longueur d'onde. En réalité, comme on l'a vu dans les deux premières parties, cette hypothèse est fausse, ce que l'on constate sur la figure 1, où le CO_2 a une bande d'absorption centrée sur le mode n_f mentionné à la fin de la partie I.

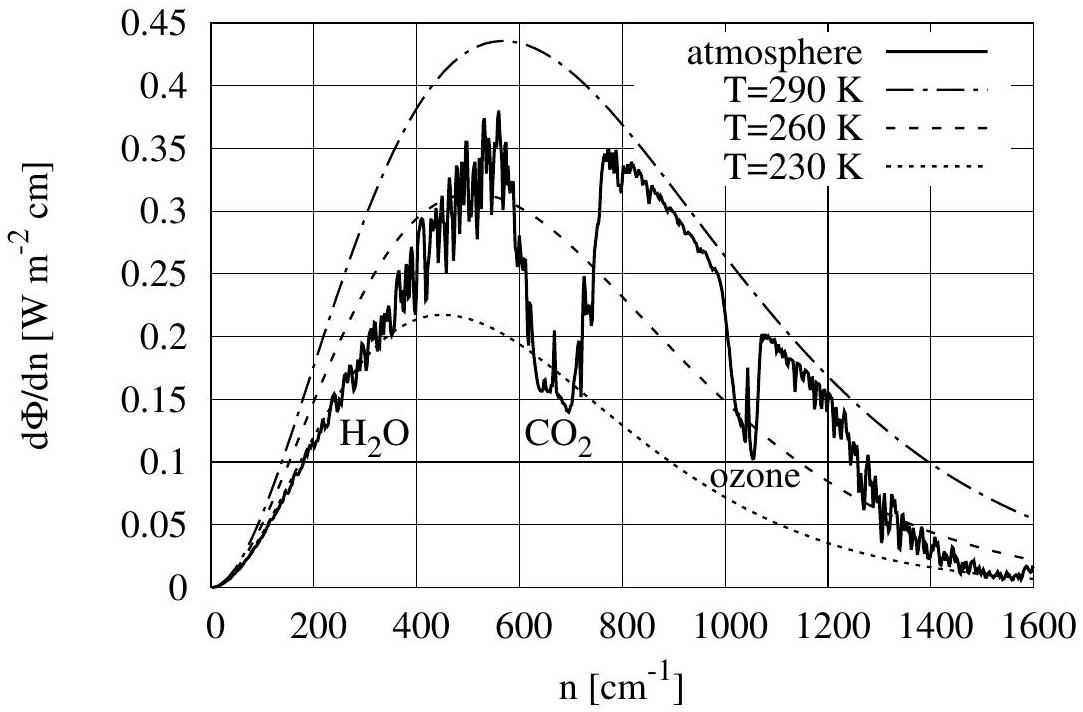

Figure 1 - Variation avec le nombre spectroscopique n de la puissance rayonnée par unité de surface et de n. Les lignes pointillées sont des spectres de corps noir à différentes températures. La ligne pleine est le spectre calculé du rayonnement émis de la Terre vers l'espace, tel que le flux total équilibre celui reçu du Soleil. Dans ce calcul, la température de la surface de la Terre est 288 K. L'atmosphère est transparente pour des valeurs de n comprises entre 800 et 1000 cm^(− 1). En revanche, dans d'autres intervalles de n, la vapeur d'eau, le CO_2 ou l'ozone absorbent la lumière émise par la surface. Dans ces intervalles, la lumière émise vers l'espace semble provenir d'une région atmosphérique plus froide, donc de plus haute altitude. [Le calcul a été réalisé au moyen du modèle MODTRAN http://climatemodels.uchicago.edu/modtran/.]
Quelle est la dépendance en température de l'aire sous un spectre de corps noir?
Comment varie la position du maximum n_(max) du spectre de corps noir en fonction de T ?
À partir de la figure 1, estimer numériquement la puissance que la Terre rayonne vers l'espace par unité de surface.
En préservant l'équilibre avec le flux reçu du Soleil, comment est modifié le spectre émis par la Terre si on augmente la teneur de l'atmosphère en CO_2 ?
Questions fréquentes
4 questions
Sur quels chapitres porte le sujet de physique X MPI 2023 ?
Afficher ou masquer la section
Sur quels chapitres porte le sujet de physique X MPI 2023 ?
+
Le sujet, consacré au CO2 et au réchauffement climatique, porte sur la mécanique des oscillateurs, l'électrostatique et l'interaction d'un dipôle avec une onde électromagnétique, ainsi que sur la thermodynamique du rayonnement (lois de Stefan et de Wien).
Quelle est la moyenne du sujet de physique X MPI 2023 ?
+
Sur 246 candidats, la moyenne s'élève à 8,73 sur 20 avec un écart-type de 4,01 ; elle est de 8,98 pour les candidats français et de 6,3 pour les candidats de nationalité étrangère.
Quelles erreurs le jury a-t-il le plus relevées ?
+
Le jury relève des erreurs de signe sur les tensions des ressorts, une mauvaise estimation de la taille d'une molécule de CO2, un moment dipolaire mal justifié et l'oubli du terme (1 − α) dans le bilan radiatif de la Terre.
Ce sujet de physique X MPI 2023 est-il difficile ?
+
Oui, la moyenne de 8,73 sur 20 et plusieurs questions discriminantes très peu réussies en témoignent, même si la majorité des candidats a pu aborder les trois parties du problème.
