Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

ÉCOLE DES PONTS PARISTECH SUPAERO (ISAE), ENSTA PARISTECH, TELECOM PARISTECH, MINES PARISTECH, MINES DE SAINT-ÉTIENNE, MINES DE NANCY, TÉLÉCOM BRETAGNE, ENSAE PARISTECH (FILIÈRE MP) ÉCOLE POLYTECHNIQUE (FILIÈRE TSI)

CONCOURS D'ADMISSION 2014
SECONDE ÉPREUVE DE PHYSIQUE
Filière MP

(Durée de l'épreuve: 3 heures)L'usage de la calculatrice est autorisé

Sujet mis à disposition des concours : Cycle international, ENSTIM, TELECOM INT, TPE-EIVP
Les candidats sont priés de mentionner de façon apparente sur la première page de la copie :
PHYSIQUE II - MP.
L'énoncé de cette épreuve comporte 7 pages.
  • Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, il est invité à le signaler sur sa copie et à poursuivre sa composition en expliquant les raisons des initiatives qu'il aura été amené à prendre.
  • Il ne faudra pas hésiter à formuler les commentaires (incluant des considérations numériques) qui vous sembleront pertinents, même lorsque l'énoncé ne le demande pas explicitement. Le barème tiendra compte de ces initiatives ainsi que des qualités de rédaction de la copie.

LASERS ET DISTANCES

Les vecteurs sont surmontés d'un chapeau s'ils sont unitaires ( eˆ_x ) ou d'une flèche dans le cas général (v⃗). Sauf contre-indication locale, on utilisera 3 chiffres significatifs pour les applications numériques. Les trois parties de ce problème sont totalement indépendantes.

I. - Un peu d'astrométrie

I.A. - Triangulation

La triangulation est une méthode optique de la mesure de la distance entre les points A et C d'un triangle ABC quelconque basée sur la détermination de deux angles de ce triangle et la connaissance de la longueur AB. C'est en utilisant cette méthode de proche en proche en mesurant des centaines de triangles entre Dunkerque et Barcelone de 1792 à 1799 que les astronomes Delambre et Méchain furent chargés de mesurer la longueur du méridien terrestre. Le mètre fut alors défini comme la 40 millionième partie de cette distance.
  • 1 - On considère le triangle de la figure 1. Montrer que la mesure des angles α et β et de la distante AB = a permet la détermination de AC. On donnera l'expression de AC en fonction de a, α et β comptés positivement.
Figure 1 - Triangulation

I.B. - Le génial Aristarque

Au II ^e siècle av. J.C., l'astronome grec Aristarque de Samos imagina une façon de comparer la distance de la terre à la lune TL et la distance de la terre au soleil TS. Lors d'une éclipse de lune, il se convainc que la lune possède un diamètre environ trois fois plus petit que celui la terre. Plus tard, il mesure l'angle θ_(1/2) correspondant au moment où la lune est placée de telle sorte qu'elle apparait à demi-pleine vue

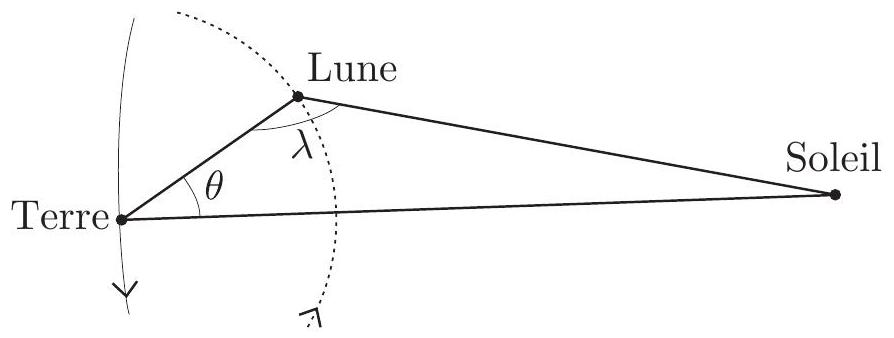

Figure 2 - terre, lune et soleil.
depuis la terre (premier ou dernier quartier). Les divers angles sont représentés sur la figure 2.
◻2 - Que vaut l'angle λ_(1/2) correspondant à θ_(1/2) ? On justifiera sa réponse.
Après de nombreuses mesures, délicates pour l'époque, Aristarque indique que l'angle θ_(1/2) est compris entre 87^∘ et l'angle droit et il utilise la valeur θ_(1/2) = 87^∘ pour ses calculs.
  • 3 - Déterminer la valeur numérique du rapport (TS)/(TL) qu'il en déduit. Que pensez-vous de cette valeur? La valeur réelle est-elle 10 fois ou 100 fois plus importante? Donner une ou plusieurs raisons de cet écart.
  • 4 - Lors d'une éclipse de soleil, on peut observer que, depuis la terre, la lune et le soleil possèdent le même diamètre apparent. Evaluer la valeur minimale du rapport entre le rayon du soleil et celui de la terre qu'a obtenu Aristarque. Interprétez sa conclusion stupéfiante pour l'époque: « Pourquoi faire tourner la torche autour de la mouche? » En réalité, le diamètre du soleil est-il approximativement 100 fois ou 1000 fois plus grand que celui de la terre?

I.C. - Détermination des distances soleil - planètes

La période sidérale d'une planète, considérée comme ponctuelle, est le temps mis par celleci pour faire un tour complet autour du soleil dans un référentiel héliocentrique. La période sidérale t_t de la terre est de 365 jours. Toutefois la période sidérale t_p d'une planète n'est pas directement mesurable sur la terre car elle est aussi en mouvement. En revanche, il est aisé de mesurer, depuis la terre, la période synodique τ_p d'une planète définie comme la période de réapparition d'une conjonction, c'est-à-dire un alignement entre le soleil, la terre et cette planète. On supposera que le mouvement des planètes autour du soleil est circulaire uniforme et que tous ces cercles sont dans le même plan.
◻5 - Dans le cas d'une planète supérieure, c'est-à-dire plus éloignée du soleil que la terre, exprimer la période sidérale t_p de la planète en fonction de sa période synodique τ_p et de la période de la terre t_t. On pourra s'aider d'un dessin en remarquant qu'entre deux conjonctions, la terre a fait autour du soleil, plus qu'un tour alors que la planète s'est déplacée d'un angle inférieur à 360^∘.
  • 6 - En observant la planète mars depuis la terre, Copernic trouve pour cette planète une période synodique τ_m = 780 jours. Calculer la période sidérale t_m de la planète mars.
    ◻7 - En notant r_p le rayon de l'orbite de la planète autour du soleil, énoncer puis retrouver rapidement par le calcul, la troisième loi de Kepler reliant r_p, t_p, la masse du soleil M_s et la constante de gravitation G. On précisera les hypothèses envisagées pour ce calcul. En prenant comme unité de temps la période sidérale t_t de la terre et comme unité de distance la distance terre-soleil (l'unité astronomique notée UA), donner la relation simple existant entre r_p et t_p et calculer la distance de la planète mars au soleil.

I.D. - Télémétrie laser-lune

Les mesures modernes de la distance terre-lune sont effectuées en utilisant un laser vert de longueur d'onde Λ = 523 nm. Cinq rétroréflecteurs catadioptriques (assemblages de coins de cubes de surface collectrice totale Σ_1 = 0, 3 m^2 ) ont été placés en différents points de la lune par les missions humaines américaines Apollo 11, 14 et 15 ainsi que par les sondes robots soviétiques Lunokhod. Pendant une série de mesures, on envoie en direction de l'un de ces réflecteurs et à la fréquence de 10 Hz des impulsions laser possédant une énergie ε = 300 mJ. La divergence du faisceau laser confère à celui-ci la forme d'un cône de demi-angle au sommet σ_0 = 4^(′′). La réflexion sur les rétroréflecteurs est elle aussi divergente de demi-angle σ_1 = 12^(′′). La réception est assurée par un détecteur situé au foyer du télescope servant à l'émission du laser, la surface collectrice équivalente du télescope est Σ_0 = 1, 8 m^2.
  • 8 - Pourquoi utilise-t-on des rétroréflecteurs catadioptriques en coins de cubes ? On justifiera sa réponse par un schéma bidimensionnel.
Le rendement total ρ_t pour une impulsion est le produit du rendement aller ρ_a par le rendement retour ρ_r. Chacun d'eux étant défini comme le rapport de la surface collectrice sur la surface éclairée. On néglige l'effet de l'atmosphère terrestre et toute lumière parasite.
◻9 - Déterminer l'expression de ρ_t en fonction de σ_0, σ_1, Σ_0, Σ_1 et de la distance d_ℓ entre le point d'émission du laser et le rétroréflecteur visé. En prenant d_ℓ = 360000 km, déterminer l'énergie maximale théoriquement reçue par le détecteur en retour de chaque impulsion. Illustrer ce résultat en termes de photons et proposer une méthode pour mesurer effectivement la distance d_ℓ.

FIN DE LA PARTIE I

II. - Utilisation d'un proximètre laser

II.A. - Mesure de petites distances

Le schéma de principe d'un proximètre à laser est représenté sur la figure 3. La lentille L est convergente de distance focale f et d'axe optique Δ. Les cellules photoréceptrices de largeur d sont situées dans le plan focal image de la lentille. Le segment O_1 O de longeur h est appelée base du système. L'angle θ entre la base et l'axe optique Δ est fixe, pour simplifier les calculs on prendra ici θ = 45^∘. On note φ l'angle entre la base et la droite O_1 P. Le point O_2 correspond à l'in-

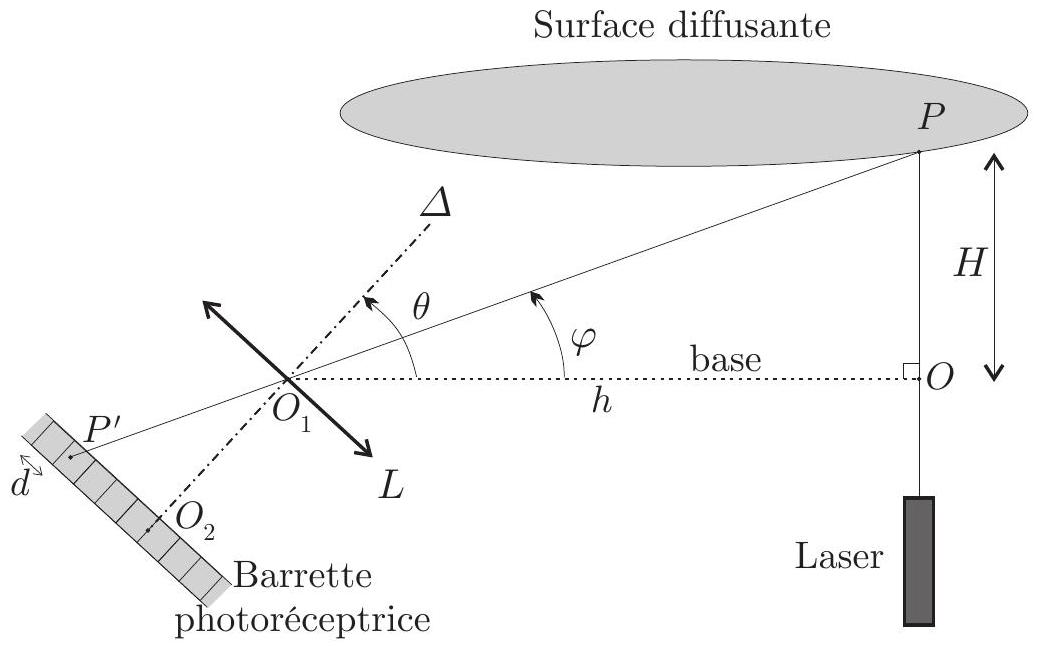

Figure 3 - Schéma de principe du proximètre laser
tersection entre l'axe optique de la lentille Δ et la surface de la barrette photoréceptrice. La diffusion en P est suposée isotrope.
10-Quelles sont les hypothèses pour que d'une part la lentille travaille dans les conditions de Gauss et d'autre part que l'image P^′ de P soit localisée sur la barrette photoréceptrice?
  • 11 - Déterminer l'expression de H en fonction de h, f et y = O_2 P^′. Calculer sa valeur numérique si h = 1, 00 m, f = 2, 50 cm et y = 1, 00 mm.
  • 12 - La largeur d d'une cellule de la barrette photoréceptrice induit une résolution angulaire δφ qui entraine une imprécision δH sur la mesure de H. Dans le cas y ≃ 0, estimer δφ en fonction de f et d puis δH en fonction de d, f, H et h. En déduire qu'à d et f fixés, lorsque h varie, l'erreur relative minimale est obtenue si h = H; calculer sa valeur numérique dans ce cas pour f = 2, 50 cm et d = 10, 0μ m.
A la sortie du laser, on note d_λ = 2r le diamètre du faisceau de longueur d'onde λ.
13- Pourquoi le faisceau laser diverge-t-il d'un angle α_d ? Donner un ordre de grandeur de cet angle de divergence en fonction de λ et r.
  • 14 - Déterminer un ordre de grandeur d^′ du diamètre de la tache qui en résulte sur la cellule. On exprimera d^′ en fonction de λ, f et r. Justifier la valeur numérique de f si λ = 630 nm et r = 1 mm.

II.B. - Mesure de grandes distances

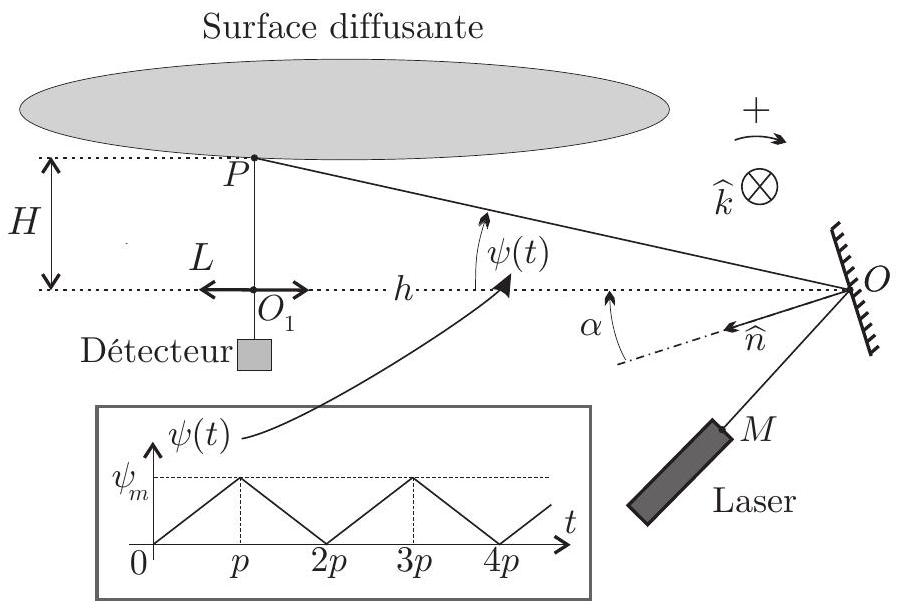

Figure 4 - Mesure de distance à miroir pivotant
Pour déterminer de plus grandes distances, on utilise un dispositif du même type que dans la partie II.A : le laser éclaire la surface en se réfléchissant sur un miroir plan que l'on fait osciller autour d'un axe dirigé selon le vecteur kˆ et passant par O. L'ensemble est représenté sur la figure 4, on prendra (MOO_1 ˆ) = 45^∘. Le détecteur est une cellule photoréceptrice située dans le plan focal de la lentille L de distance focale f. Cette cellule est de très petite dimension devant f. On note finalement H = O_1 P la distance à mesurer. On fera l'hypothèse que H≫f et que la distance OO_1 = h est connue. Les oscillations du miroir permettent à l'angle ψ, dit de balayage, de varier comme une fonction affine par morceaux de période 2p représentée sur la figure 4 . Le détecteur est désactivé pendant les intervalles de temps [(2m + 1)p, (2m + 2)p] pour tout entier m ∈ ℕ. La diffusion est toujours isotrope et identique en chaque point P de la surface. Le temps de vol des photons est négligeable devant la période 2p.
15-Déterminer la relation entre ψ et l'angle α de la normale au miroir avec la base.
16-Montrer que la mesure de H se ramène à une mesure de temps.
17-Représenter l'allure de la variation de l'intensité lumineuse reçue par le photodétecteur en fonction du temps sur une période.
18- Cette intensité est en fait récupérée sous la forme d'un signal électrique. Expliquer pourquoi l'opération qui consiste à dériver ce signal par rapport au temps permet d'améliorer la précision de la mesure de H. Proposer un montage électronique utilisant un amplificateur opérationnel, une résistance R et un condensateur de capacité C qui permet effectivement d'effectuer cette dérivée. On justifiera ce montage par le calcul.

FIN DE LA PARTIE II

III. - Diffusion thermique. Interaction Laser-Matière

Un rayonnement laser arrivant sur la surface d'un matériau donne lieu à différents effets : thermiques, électromécaniques, etc. Pour simplifier on supposera que la totalité de l'énergie du faisceau laser est absorbée par le matériau. Ceci se traduit par une élévation de la température, et donc par un accroissement des vibrations de la structure moléculaire ou cristalline du matériau. Cette transformation se fait à la

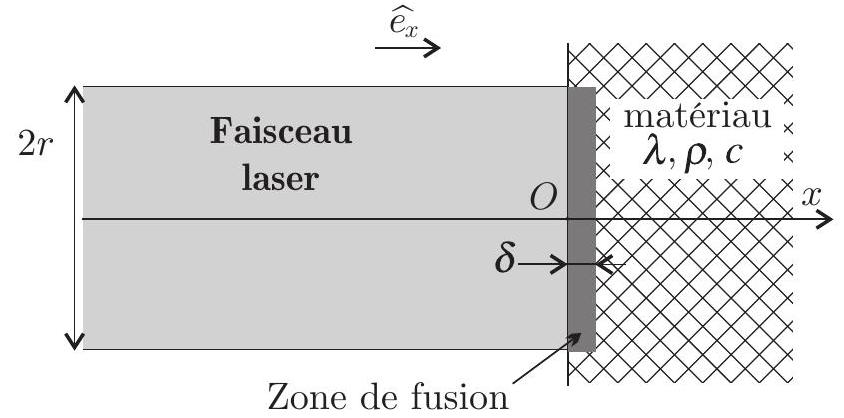

Figure 5 - Interaction laser-matière
surface de la zone d'interaction dans une épaisseur caractéristique moyenne δ appelée profondeur de pénétration moyenne de la lumière. Cette zone d'interaction devient une source de chaleur intense qui échauffe la matière par conduction thermique. Lorsque δ est faible devant le diamètre 2r du faisceau laser, on peut utiliser un modèle unidimensionnel de conduction de la chaleur. On néglige tout écoulement de chaleur en dehors de la direction Ox de propagation. Pendant le début de l'échauffement, le matériau est soumis à un flux thermique constant. Lorsque celui-ci se met à fondre, il apparait une interface liquide-solide, dont la température est supposée constante et égale à la température de fusion T_f du matériau. Cette interface se propage alors dans le matériau. On notera L_f la chaleur latente de fusion du matériau. On considère que la partie fondue du matériau transmet intégralement la lumière du laser.

III.A. - Équation de diffusion

Le matériau de masse volumique ρ, de chaleur massique c, de conductivité thermique λ occupe le demi espace défini par x > 0. Il est initialement en équilibre à la température T_0. La conduction de la chaleur se fait suivant l'axe Ox. On note j⃗_Q(x, t) = j_Q(x, t)eˆ_x, le vecteur densité de flux thermique et T(x, t) la température du milieu que constitue le matériau. On néglige toute perte de chaleur dans la région x < 0.
  • 19 - Établir l'équation aux dérivées partielles vérifiée à la fois par T(x, t) et par j_Q(x, t). On introduira le paramètre μ = λ/(ρc). On vérifiera que cette équation admet une famille de solutions de la forme :
θ(x, t) = θ_0 + (be^(− u^2))/(√(μt)) avec u = (κx)/(√(μt))
Les quantités θ_0 et b sont des constantes d'intégration et κ un rapport de deux nombres entiers positifs que l'on déterminera.

III.B. - Flux thermique constant

On suppose que la surface du matériau (située en x = 0 ) reçoit à partir de l'instant t = 0 une densité de flux constant j⃗_(Q_o) dirigée selon eˆ_x.
  • 20 - Montrer que la solution proposée à la question 19 ne convient pas dans ce cas.
On admet que la solution correspondant à cette situation s'écrit pour la température sous la forme
T(x, t) = A_1 + (2B_1√(μt))/λF(u) avec F(u) = (e^(− u^2))/(√π) − uerfc(u) et erfc(u) = 1 − 2/(√π)∫_0^u e^(− t^2)dt
◻21 - Déterminer l'expression de j_Q(x, t) en fonction de B_1 et erfc(u).
22 - Étudier toutes les conditions aux limites du problème en x et en t. On commentera toutes ces conditions aux limites et on admettra que si u → + ∞ alors
erfc(u) ∼ (e^(− u^2))/(√π)[u^(− 1) − 1/2u^(− 3) + o(u^(− 3))].
En déduire les expressions de A_1 et B_1 en fonction de T_0 et j⃗_(Q_o).

III.C. - Température constante

On suppose à présent que la surface située en x = 0 est maintenue à la température constante T_1. On montre que la solution correspondante s'écrit T(x, t) = A_2 + B_2 erfc(u) où la fonction erfc(u) est la même que celle définie dans la partie précédente, A_2 et B_2 étant deux températures constantes.
  • 23 - Étudier toutes les conditions aux limites en x et t de T(x, t). On déterminera notamment les expressions de A_2 et B_2 en fonction de T_1 et T_0.
  • 24 - Déterminer l'expression de j_Q(x, t); ce résultat vous paraît-il plausible?

III.D. - Modélisation d'une opération de perçage

On perce une plaque d'aluminium; les valeurs numériques correspondant à cette opération sont les suivantes : λ = 210 W ⋅ m^(− 1) ⋅ K^(− 1), ρc = 2, 40 ⋅ 10^6 J ⋅ m^(− 3) ⋅ K^(− 1), ρ = 2, 70 ⋅ 10^3 kg ⋅ m^(− 3), L_f = 3, 88 ⋅ 10^5 J ⋅ kg^(− 1), la température initiale de la surface considérée est T_0 = 30^∘C et la température de fusion de l'aluminium est T_f = 660^∘C. La surface est chauffée dans un premier temps jusqu'à la température de fusion puis l'avancée du perçage se fait alors par liquéfaction progressive de la matière. On admettra que le front liquide-solide se propage sans déformation avec une vitesse constante v⃗ et que l'aluminium se comporte comme un corps noir. La densité de flux thermique j⃗_(Q_o) du faisceau laser de section σ = 0, 20 cm^2 et de puissance P_ℓ = 1, 00 kW est supposée constante.
◻25 - En utilisant les résultats de la partie III.B, déterminer l'expression du temps t_f au bout duquel la surface du matériau atteint la température de fusion T_f. Calculer sa valeur numérique.
À partir de l'instant t_f, on suppose que le front liquide-solide se propage dans le matériau à la vitesse v⃗ = veˆ_x, où v est une constante positive dans le référentiel du laboratoire. On parle de front de fusion. On se place dorénavant dans le référentiel lié à ce front, dans lequel l'abscisse du point O devient x = − vt.
  • 26 - En écrivant la conservation de l'énergie pendant la durée dt et sur une tranche que l'on précisera, établir une relation donnant v⃗ en fonction de j⃗_(Q_o), ρ, λ, L_f et (∂T)/(∂x)|_(x = 0).
  • 27 - La distribution de température dans le repère lié au front de fusion est supposée stationnaire. Montrer que la distribution de la température à droite du front de fusion vérifie l'équation différentielle:
(dT)/(dx) = − γ(d^2 T)/(dx^2)
où l'on exprimera γ en fonction de μ et v.
◻29 - En déduire l'expression de v en fonction de P_ℓ, σ, ρ, L_f, c, T_f et T_0. Calculer la valeur numérique de v pour le perçage considéré.

FIN DE LA PARTIE III

FIN DE L'ÉPREUVE
