Le sujet étudie le phénomène du rayon vert observé au coucher du Soleil. La partie I modélise l'atmosphère terrestre selon différents modèles (isentropique, isotherme, standard) et étudie l'inversion du profil de masse volumique près du sol. La partie II étudie la réfraction atmosphérique au voisinage du zénith puis aux grands angles, avec la loi de Gladstone et l'aplatissement apparent du Soleil. La partie III porte sur la diffusion atmosphérique de la lumière par un dipôle induit. La partie IV combine ces résultats pour expliquer la formation du rayon vert.
1Partie I : l'atmosphère terrestreModèles isentropique, isotherme et standard de l'atmosphère, inversion du profil de masse volumique dans les premiers mètres.
2Partie II : la réfraction atmosphériqueRéfraction au voisinage du zénith puis aux grands angles, loi de Gladstone, aplatissement apparent du Soleil sur l'horizon.
3Partie III : diffusion atmosphériqueMoment dipolaire induit, champ rayonné par un dipôle, puissance diffusée dans le visible.
4Partie IV : formation du rayon vertÉtude de la durée du coucher du Soleil selon la latitude et explication du phénomène du rayon vert.
Difficile. Le rapport indique que le sujet est plutôt long, que la partie IV n'a jamais été correctement traitée, et que plusieurs questions comme les questions 12, 22 ou 24 ont été très peu voire quasiment jamais abordées.
Ce qu'a observé le jury
5 erreurs relevées
Applications numériques totalement irréalistes · Équation de diffusion utilisée à masse volumique constante à tort · Diffusion supposée à tort isotrope
Afficher ou masquer la section
Le jury souligne l'originalité du sujet, qui touche à de nombreuses parties du programme et alterne questions simples proches du cours et questions demandant plus de réflexion. Il a eu de très bonnes copies mais aussi de très mauvaises, avec des applications numériques parfois totalement irréalistes.
Les erreurs les plus sanctionnées
1
Applications numériques totalement irréalistes1
Le jury relève des applications numériques totalement irréalistes, la masse volumique de l'air variant selon les copies entre 10^-12 g/m3 et un million de tonnes au litre.
2
Équation de diffusion utilisée à masse volumique constante à tort6
Beaucoup de candidats partent de l'équation de diffusion du cours obtenue pour une masse volumique constante, alors qu'elle variait dans ce problème, au lieu d'utiliser l'équation de conservation de l'énergie.
3
Diffusion supposée à tort isotrope18
Certains candidats considèrent que la diffusion est isotrope et multiplient le résultat précédent par la surface d'une sphère.
4
Justification qualitative insuffisante sur la couleur du ciel20
Le jury ne peut accorder tous les points à un candidat qui justifie la couleur du ciel en disant seulement que le ciel diffuse du bleu, donc il est rouge, sans mentionner l'appauvrissement en bleu lors de la traversée de l'atmosphère.
« le ciel diffuse du bleu, donc il est rouge »
5
Vecteur de Poynting mal défini en notation complexe17
Certains candidats utilisent un vecteur de Poynting directement en notation complexe, alors qu'il faut prendre le conjugué d'un des champs et rajouter un facteur 2 pour obtenir la valeur moyenne.
Ce qui a été bien réussi
La question 4 est correctement traitée.
La question 9 est relativement bien traitée, hormis l'application numérique.
La question 19 est bien traitée par les candidats qui ont correctement fait les calculs de la partie III.
Conseils du jury
Toujours effectuer les calculs demandés sur la copie plutôt que de donner directement le résultat.
Porter un regard critique sur les applications numériques obtenues.
Bien distinguer les cas particuliers, par exemple selon le signe d'une constante d'intégration.
Soigner la rédaction même pour une question qui semble évidente, une explication trop vague n'étant pas acceptée.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
ÉCOLE NATIONALE DES PONTS ET CHAUSSÉES. ÉCOLES NATIONALES SUPÉRIEURES DE L'AÉRONAUTIQUE ET DE L'ESPACE, DE TECHNIQUES AVANCÉES, DES TÉLÉCOMMUNICATIONS, DES MINES DE PARIS, DES MINES DE SAINT-ÉTIENNE, DES MINES DE NANCY, DES TÉLÉCOMMUNICATIONS DE BRETAGNE, ÉCOLE POLYTECHNIQUE (FILIÈRE TSI) CONCOURS D'ADMISSION 2009 SECONDE ÉPREUVE DE PHYSIQUE
Filière PC
(Durée de l'épreuve: 4 heures) L'usage de la calculatrice est autoriséSujet mis à disposition des concours : ENSAE (Statistique), ENSTIM, INT, TPE-EIVP, Cycle international
Les candidats sont priés de mentionner de façon apparente sur la première page de la copie : PHYSIQUE II-PC.
L'énoncé de cette épreuve comporte 9 pages.
Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, il est invité à le signaler sur sa copie et à poursuivre sa composition en expliquant les raisons des initiatives qu'il aura été amené à prendre.
Il ne faudra pas hésiter à formuler les commentaires (incluant des considérations numériques) qui vous sembleront pertinents, même lorsque l'énoncé ne le demande pas explicitement. Le barème tiendra compte de ces initiatives ainsi que des qualités de rédaction de la copie.
LE RAYON VERT
Le rayon vert est un phénomène lumineux qui se produit lors du coucher ou du lever du Soleil, lorsque certaines conditions atmosphériques sont réunies. S'il est aujourd'hui bien compris, ce phénomène naturel a alimenté au cours des âges les mythologies et inspiré la littérature. Selon les mythes scandinaves par exemple, celui qui observe ce «rayon», acquiert la capacité de lire dans le cœur des hommes. Jules Verne s'en est inspiré, dans un roman resté célèbre, paru en 1882 et intitulé tout simplement : le rayon vert.
Au début du XX ^e siècle, les astronomes français André Danjon et Gilbert Rougier ont étudié le rayon vert et contribué à sa compréhension. Ils rapportent leurs propres observations, réalisées en 1920 du haut de la cathédrale de Strasbourg: «Le rayon vert frappe toujours l'observateur par son apparition brusque, de caractère nettement tranché. Sitôt le disque du Soleil couché, on voit instantanément et sans transition un segment d'un vert très pur. [...] Il n'est pas rare de le voir durer jusqu'à 2 s. » On se propose d'étudier les phénomènes physiques à l'origine de la manifestation la plus fréquente du rayon vert. La propagation de la lumière dans un milieu non homogène fait l'objet d'une approche progressive qui s'appuie sur les fondamentaux relatifs aux milieux homogènes et aux lois de Descartes. Dans tout le problème :
la Terre sera assimilée à une sphère de centre C, de rayon R_T = 6370 km et de masse M_T = 5, 97 × 10^(24) kg que l'on supposera à répartition sphérique.
on négligera la variation de l'accélération due à la pesanteur g_0 = 9, 81 m ⋅ s^(− 2) avec la latitude et avec l'altitude.
l'air sera assimilé à un gaz parfait de masse molaire M = 28, 96 g ⋅ mol^(− 1). On prendra pour valeur de la constante des gaz parfaits R = 8, 314 J ⋅ mol^(− 1) ⋅ K^(− 1).
on distinguera dans la notation des unités, les secondes ('') et minutes (') d'angle respectivement égales à 1/60 et 1/3600 de degré, des minutes (min) et secondes (s) d'heure.
Les 4 parties du problème sont indépendantes.
I. - L'atmosphère terrestre
La variation de la masse volumique de l'air avec l'altitude joue un rôle primordial dans la formation du rayon vert. Il est donc nécessaire de préciser quelques-unes des propriétés physiques de l'atmosphère dans le cadre de différents modèles.
Pour les besoins de l'aéronautique, un modèle d'atmosphère standard a été défini en 1976. Il correspond à un profil moyen de températures (Fig.1) sous 40^∘ de latitude nord, dont les gradients verticaux sont donnés pour différentes tranches d'altitudes dans le tableau ci-dessous. On supposera l'atmosphère standard en équilibre hydrostatique, la température et la pression au sol valant respectivement T_0 = 288 K et p_0 = 1013hPa.
Couche
Altitude
(km)
dT/dz
(K.km^(− 1)^)
Troposphère
0 − 11
− 6, 5
Stratosphère
11 − 20
0
20 − 32
+ 1, 0
32 − 47
+ 2, 8
Mésosphère
47 − 51
0
51 − 71
− 2, 8
71 − 86
− 2, 0

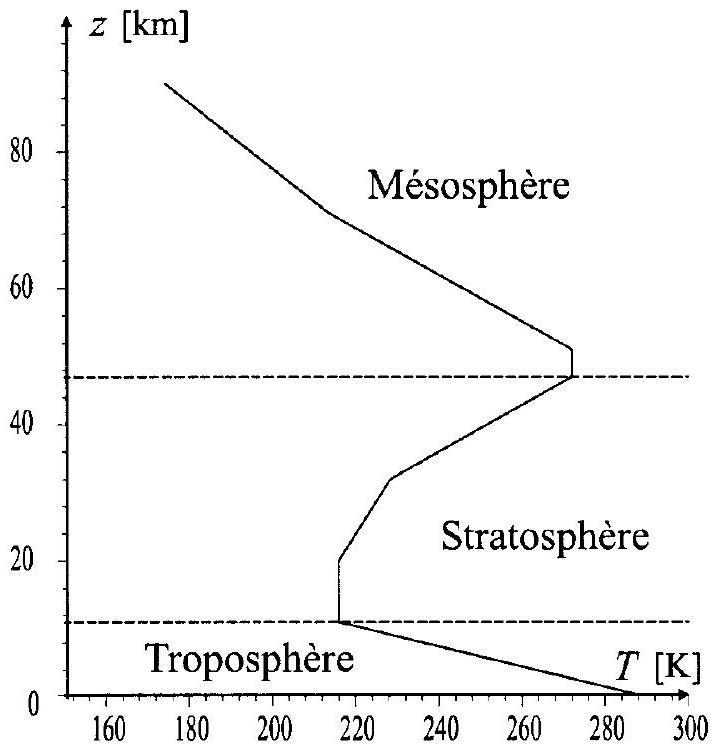

FIG. 1 - Atmosphère standard
I.A. - Atmosphère isentropique
Le brassage convectif de l'air dans la troposphère provoque des transformations locales isentropiques réversibles. On note γ = c_p/c_v le rapport des capacités thermiques massiques à pression constante c_p et à volume constant c_v. Les constituants de l'air sont supposés être des molécules diatomiques rigides ( c_p = 7R/2 et c_v = 5R/2 ). L'équilibre hydrostatique est atteint.
1 - Écrire la loi des gaz parfaits en fonction de la température T(z), de la pression p(z), de la masse volumique ρ(z), de la masse molaire M de l'air à une altitude z et de toute autre constante nécessaire. Calculer numériquement la masse volumique ρ_0 de l'air au niveau du sol.
2 - En utilisant la loi de Laplace relative à une transformation isentropique réversible, écrire la relation entre dp/dz et dρ/dz. En écrivant la condition d'équilibre hydrostatique, déterminer dT/dz. En déduire que la température varie avec l'altitude selon la loi affine T(z) = T_0(1 − z/H_s) où H_s est une constante que l'on déterminera. Calculer la valeur numérique de dT/dz et de H_s. Interpréter l'écart obtenu avec le gradient vertical de température donné par le modèle d'atmosphère standard. ◻3 - Exprimer ρ(z) en fonction de ρ_0, H_s et γ.
I.B. - Atmosphère isotherme
L'accroissement de température dans la stratosphère résulte de l'absorption du rayonnement ultraviolet du Soleil par l'ozone qui atteint son maximum d'abondance dans cette région. La base de la stratosphère est supposée être à une température constante de valeur T_s = 216, 5 K.
-4- À quelle équation différentielle satisfait ρ(z) dans une région isotherme ? En déduire ρ(z) en fonction de ρ_0 et H_t, l'échelle de hauteur sur laquelle ρ est divisée par e = exp1. Comment varie la hauteur d'une atmosphère isotherme avec sa température? Calculer numériquement H_t.
I.C. - Atmosphère standard
Dans le modèle d'atmosphère standard (Fig.1), la température varie continûment avec l'altitude selon des lois affines du type T(z) = T_k + zG_k où T_k et G_k sont des constantes dans une tranche k donnée d'altitudes.
] 5 - Montrer que ρ(z) satisfait à l'équation différentielle (T_k + zG_k)(dρ)/(dz) + C_k ρ = 0 où C_k est une constante que l'on déterminera en fonction de G_k, M, R et g_0.A˙ la base de la tranche k considérée, d'altitude z_k, on note ρ_k = ρ(z_k) la masse volumique de l'air. Résoudre cette équation différentielle et exprimer ρ(z) en fonction de α_k = 1 + Mg_0/(RG_k), ρ_k, z_k, T_k et G_k.
I.D. - Inversion du profil de masse volumique dans les premiers mètres
Il arrive parfois que la surface de la Terre soit portée à une température suffisamment élevée pour provoquer une inversion du profil de masse volumique de l'air (changement de sens du gradient) dans les premiers mètres d'altitude. On suppose désormais que les variables d'état de l'air T, ρ et p dépendent aussi du temps et se développent selon :
où t désigne le temps, z l'altitude au dessus du sol et |δ_T|≪1, |δ_ρ|≪1, |δ_p|≪1, τ et L des constantes.
On suppose qu'il y a diffusion thermique à travers l'air, le long de la seule direction verticale. On néglige l'influence de tout rayonnement électromagnétique. La conductivité thermique de l'air, λ_a = 24 × 10^(− 3) W ⋅ m^(− 1) ⋅ K^(− 1) est supposée uniforme. On rappelle l'expression de l'énergie interne volumique u = ρc_v T.
6 - Écrire la loi de Fourier relative à la conduction thermique, puis, en utilisant l'équation de conservation de l'énergie, établir l'équation dite de la chaleur. En déduire l'équation de diffusion thermique
λ_a Δ(T/(T_0)) = c_v ρ_0∂/(∂t)(p/(p_0))
où Δ désigne le laplacien scalaire. En déduire le rapport δ_p/δ_T en fonction de λ_a, c_v, τ, ρ_0 et L. ◻7 - À l'aide de l'équation d'état de l'air, obtenir une relation entre δ_T, δ_ρ et δ_p en se limitant au premier ordre en chacun de ces termes. Exprimer δ_ρ en fonction de λ_a, c_ν, ρ_0, L, τ et δ_T. Calculer δ_ρ pour L = 1 m, τ = 1 h et δ_T = 3 × 10^(− 3). Représenter l'allure de la courbe z(ρ/ρ_0) à l'instant t = 0.
FIN DE LA PARTIE I
II. - La réfraction atmosphérique
La réfraction atmosphérique est le changement de direction de propagation de la lumière d'un astre lorsqu'elle traverse l'atmosphère terrestre (Fig.2). L'air se comporte comme un milieu transparent d'indice de réfraction n(z) qui varie avec l'altitude z. L'atmosphère est donc un milieu non homogène. On désigne par n_0 = n(0) = 1, 0002773 l'indice de réfraction de l'air au niveau du sol à la longueur d'onde λ_0 = 575 nm dans le vide.

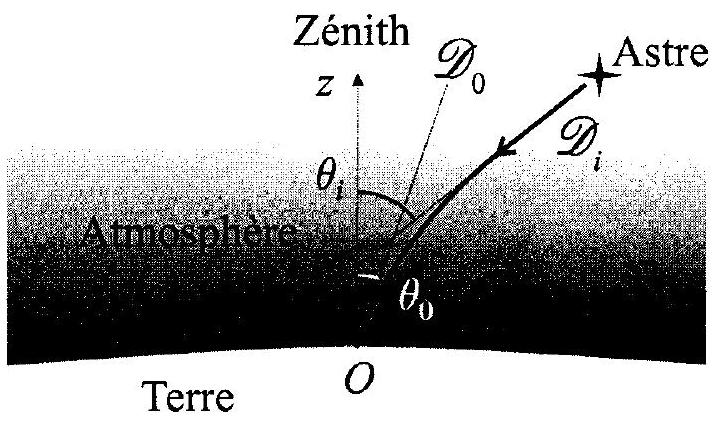

FIG. 2 - Réfraction atmosphérique
À une altitude élevée, lorsque l'atmosphère est suffisamment raréfiée, l'indice de l'air décroît jusqu'à tendre vers la valeur limite n(∞) = 1. Le rayonnement incident de l'astre est supposé monochromatique de longueur d'onde λ_0. On rappelle que le zénith d'un lieu O d'observation est le point du ciel situé dans la direction de la verticale ascendante locale OZ. Dans le plan de la figure 2, on repère une direction 𝒟 donnée, par l'angle appelé distance zénithale, que forme 𝒟 avec OZ. Ainsi, l'angle de réfraction atmosphérique défini par ψ_r = θ_i − θ_0, est égal à la différence des distances zénithales θ_i de la direction réelle de l'astre et θ_0 de la direction dans laquelle il est observé en O.
8 - Énoncer les lois de Descartes relatives à la réfraction d'un rayon lumineux à la traversée d'un dioptre plan qui sépare deux milieux homogènes d'indices de réfraction n_1 et n_2 > n_1. Tracer la marche d'un rayon lumineux traversant ce dioptre. Calculer en degrés, l'angle maximum de réfraction i_m d'un rayon qui traverse un dioptre plan séparant le vide, d'un verre d'indice 1,5 (angle entre le rayon réfracté et la normale au dioptre).
II.A. - Réfraction atmosphérique au voisinage du zénith
On cherche à déterminer l'angle de réfraction atmosphérique de la lumière d'un astre observé au voisinage du zénith. La direction de la lumière incidente étant, dans ce cas, proche de la verticale locale, on peut négliger l'influence de la courbure de la Terre et considérer que l'atmosphère est constituée d'un ensemble de couches d'air planes d'indice n(z) empilées les unes sur

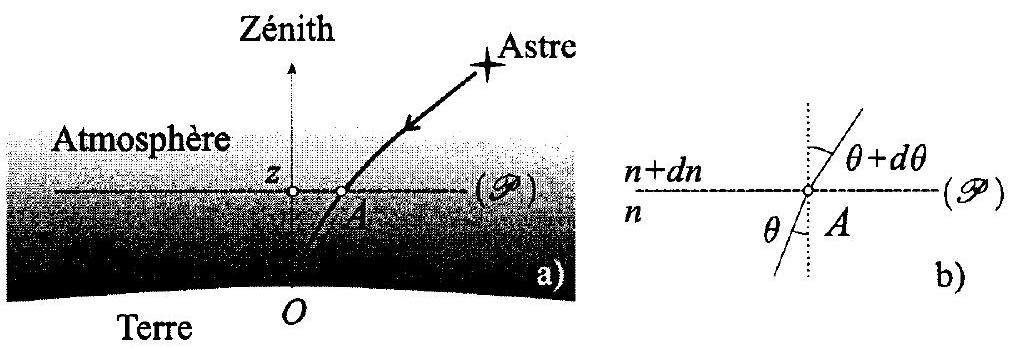

FIG. 3 - Réfraction atmosphérique au voisinage du zénith
les autres (Fig.3-a) .
L'altitude z d'une couche est identifiée à sa hauteur au dessus du sol. Le plan ( 𝒫 ) normal à OZ et passant par un point A du rayon lumineux, est un dioptre qui sépare localement deux milieux d'indices n et n + dn (Fig.3-b). L'angle θ(z) est la distance zénithale de l'astre vue de A. ◻9 - Montrer que le long de la trajectoire du rayon lumineux, n(z)sin[θ(z)] est une constante, que l'on notera C_1 et que l'on exprimera en fonction de n_0 et θ_0. Exprimer ψ_r en fonction de n_0 et θ_0 ≈ sinθ_0. En vérifiant la validité de l'expression que l'on utilisera, calculer, en seconde d'arc, l'angle de réfraction atmosphérique pour un astre observé à une distance zénithale de 10^∘.
II.B. - Réfraction atmosphérique aux grands angles
Pour les distances zénithales d'astres éloignés du zénith, il est nécessaire de tenir compte de la courbure de la Terre. L'atmosphère est désormais assimilée à un ensemble de couches d'air sphériques de centre C d'indice n(z) empilées les unes sur les autres (Fig.4-a); l'altitude d'une couche de rayon r étant z = r − R_T.
L'angle θ(z) s'identifie désormais à la distance zénithale de l'astre observé en un point B sur la trajectoire du rayon tel que CB = r. Sur la figure 4-b le plan (𝒫^′) tangent en B^′ à la sphère (𝒮^′) de rayon r + dr est un dioptre qui sépare localement deux milieux d'indices n et n + dn.

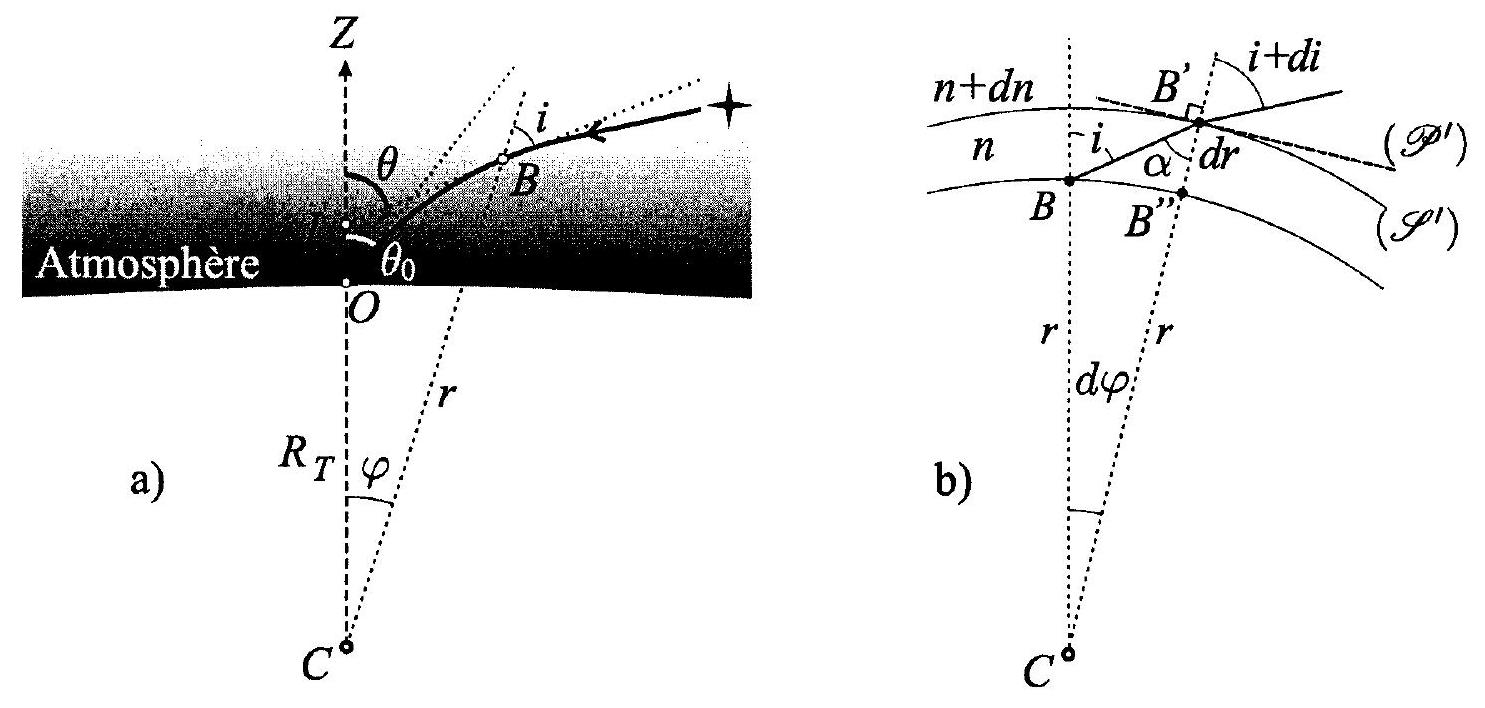

FIG. 4 - Réfraction atmosphérique aux grands angles
10 - En examinant le triangle BB^′ C, exprimer sinα en fonction de sini, r et dr. Montrer que le long d'un rayon lumineux, la quantité nrsini est une constante, que l'on notera C_2 et que l'on exprimera en fonction de n_0, R_T et θ_0.
11 - On admet qu'au premier ordre B^′ BB^(′′)ˆ = π/2 − i. En examinant le triangle BB^′ B^(′′), exprimer au premier ordre dφ en fonction de r, dr et i. Exprimer dn/n en fonction de i, di et dφ. Quelle relation existe-t-il entre φ, i et θ ? En déduire dθ en fonction de n, dn et i.
12 - Montrer que l'angle de réfraction atmosphérique Ψ_r = θ_i − θ_0 = ∫_(θ_0)^(θ_i)dθ se met sous la forme suivante :
où σ est un facteur numérique que l'on déterminera.
II.C. - Loi de Gladstone
13-L'indice de réfraction n de l'air est relié à la susceptibilité électrique χ du milieu, supposée réelle, par la relation n^2 = 1 + χ. Sachant que χ≪1 est proportionnelle à ρ, montrer que n et ρ sont approximativement en relation affine. Exprimer n en fonction de ρ, n_0 et ρ_0 la masse volumique à l'altitude z = 0. En déduire Ψ_r sous forme d'une intégrale sur la variable z, en fonction de ρ(z), ρ_0, n_0, R_T, θ_0. On précisera les bornes d'intégration.
II.D. - Aplatissement apparent du Soleil sur I'horizon
Le calcul numérique de l'angle de réfraction à l'aide du profil ρ(z) donné par le modèle d'atmosphère standard, montre une variation presque linéaire de Ψ_r avec θ_0 juste au dessus de l'horizon. En exprimant les angles en minutes d'arc, la relation est la suivante : Ψ_r ≈ 32, 9 − θ_0^– × 0, 177 où θ_0^– est l'angle de hauteur au dessus de l'horizon, c'est-à-dire, le complémentaire de θ_0 à l'angle droit.
. 14 - Sachant que la distance Terre-Soleil vaut d_(TS) = 150 × 10^6 km et que le rayon du Soleil est R_S = 0, 70 × 10^6 km, calculer en minutes d'arc le diamètre apparent β_s du Soleil c'est-à-dire l'angle sous lequel on voit depuis la Terre, un diamètre solaire, en l'absence de tout phénomène de réfraction. En remarquant que la réfraction n'agit que dans des plans verticaux, calculer l'aplatissement ε_s = β_v/β_h du Soleil sur 1'horizon, où β_v désigne le diamètre apparent du Soleil mesuré dans un plan vertical et β_h le diamètre apparent du Soleil mesuré dans le plan horizontal.
FIN DE LA PARTIE II
III. - Diffusion atmosphérique
La diffusion du rayonnement solaire par les molécules de l'atmosphère terrestre, responsable notamment de la couleur bleue du ciel, intervient dans la formation du rayon vert.
III.A. - Moment dipolaire induit
En l'absence d'onde électromagnétique, le barycentre A du cortège ou nuage électronique supposé indéformable, d'une molécule constituant l'air, coïncide avec le barycentre O des charges positives des noyaux (molécules non polaires). Dans le référentiel d'étude ℛ que l'on supposera galiléen et auquel on associe un repère cartésien ( O, e_x, e_y, e_z ), le mouvement du nuage se réduit à celui du point matériel A, de masse m et de charge q < 0 respectivement égales à la somme des masses et des charges des électrons du cortège. On désigne par x, y et z les coordonnées de A dans le repère de la figure 5 . On note r la distance radiale à l'origine O, φ la longitude et θ la co-latitude du système de coordonnées sphériques, dont la base locale est ( e_r, e_θ, e_φ ).

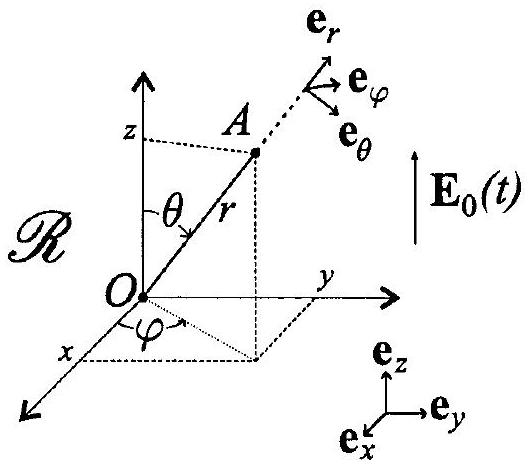

FIG. 5 - Référentiel du dipole
L'interaction de A avec le reste de la molécule est modélisée par une force élastique de rappel F_r = − mω_0^2 r où r = re_r, et par une force de frottement visqueux F_v = − αdr/dt; ω_0 et α sont deux constantes. Le rayonnement solaire auquel est soumis A, est assimilé à une onde électromagnétique plane de longueur d'onde λ dont le champ électrique E_0(t) = E_m cos(ωt)e_z est uniforme à l'échelle de la molécule. On suppose que E_m et ω = 2πc/λ sont indépendants du temps et de l'espace; c désigne la vitesse de la lumière. ◻15 - Pourquoi le mouvement des noyaux des molécules est-il négligeable? Pourquoi peut-on négliger la force magnétique? Quelle condition faut-il réaliser sur la fréquence f de l'onde électromagnétique pour pouvoir supposer l'uniformité du champ E_0 à l'échelle de distance a de vibration de la molécule? ◻16 - On se place dans le cadre des approximations de la question 15. Déterminer, en régime établi (id. permanent), l'amplitude complexe z_0_– de la cote de A : z(t) = ℜe{z_0_–exp(jωt)} où j^2 = − 1. On définit le moment dipolaire de la molécule par p = qr. Calculer, en fonction de m, q, ω_0, ω, E_m et τ_e = m/α, l'amplitude complexe p_(z_0)_– de la composante de p sur l'axe Oe_z.
III.B. - Champ rayonné par un dipôle
On démontre qu'un dipôle oscillant de moment dipolaire complexe p_0 rayonne une onde électromagnétique dont l'expression des champs, dans une région où l'approximation dipolaire est satisfaite, s'écrit en notation complexe et en choisissant convenablement l'origine des temps :
ε_0 et μ_0 désignant respectivement la permittivité électrique et la perméabilité magnétique du vide.
. 17 - Qu'est-ce que l'approximation dipolaire? On s'intéresse au rayonnement en champ lointain, c'est-à-dire dans une région où r≫λ. Que deviennent les expressions précédentes du champ électromagnétique en négligeant les termes du second ordre en λ/r ? Montrer qu'en champ lointain, la valeur moyenne du vecteur de Poynting R s'écrit :
⟨R⟩ = C_0(ω^4 sin^2 θ)/(r^2)|p_0_–|^2 e_r
où C_0 est une constante que l'on déterminera.
】 18 - En déduire la puissance moyenne totale ⟨P_t⟩ rayonnée à travers une sphère de rayon r_0≫λ centrée sur le dipôle. On exprimera ⟨P_t⟩ en fonction de ω, |p_0|, ε_0 et c.
III.C. - Puissance diffusée dans le visible
19 - Pour des fréquences situées dans le domaine du visible ω≪ω_0, on peut considérer de plus que ω_0 τ_e≫1. Exprimer la puissance moyenne totale diffusée par une molécule de l'atmosphère en fonction de ω, q, m, E_m, ω_0, ε_0 et c.
[20-Expliquer pourquoi le Soleil prend une teinte rougeâtre sur l'horizon.
FIN DE LA PARTIE III
IV. - Formation du rayon vert
Dans les sections précédentes, on a pu établir que l'atmosphère terrestre :
diffuse la lumière d'autant plus efficacement que sa longueur d'onde λ dans le vide est courte;
Fig. 6 - Réfraction atmosphérique

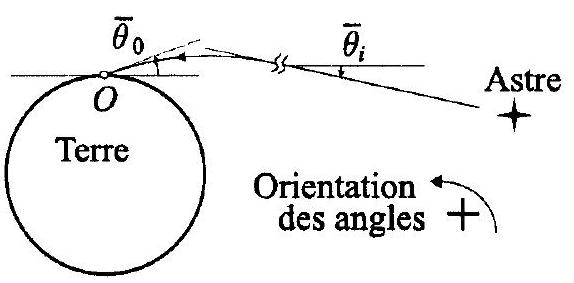

réfracte de la lumière de telle sorte qu'un astre d'angle de hauteur θ_i^– au dessus de l'horizon est observé à une hauteur θ_0^– > θ_i^– (Fig.6).
Puisque l'indice de réfraction de l'air dépend de la longueur d'onde, la caractéristique de transfert angulaire de l'atmosphère, θ_i^– = g_a(θ_0^–, λ) est fonction de λ. On suppose que le «vert» du spectre de la lumière blanche s'étend de λ_ν = 490 nm à λ_v^′ = 570 nm, les longueurs d'onde étant, dans toute cette partie, données dans le vide. On se place dans le référentiel du laboratoire, supposé galiléen.
IV.A. - Durée du coucher de Soleil à la latitude λ_(lat)
La direction du centre du disque solaire en l'absence de réfraction atmosphérique est repérée par le point S sur la figure 7a. Pour simplifier la configuration, on suppose que le mouvement diurne du Soleil s'effectue dans le plan ( 𝒫_S ) incliné sur l'horizon de λ_(lat), à la période T_S = 24 h (configuration d'équinoxe).
Fig. 7 - Mouvement du Soleil

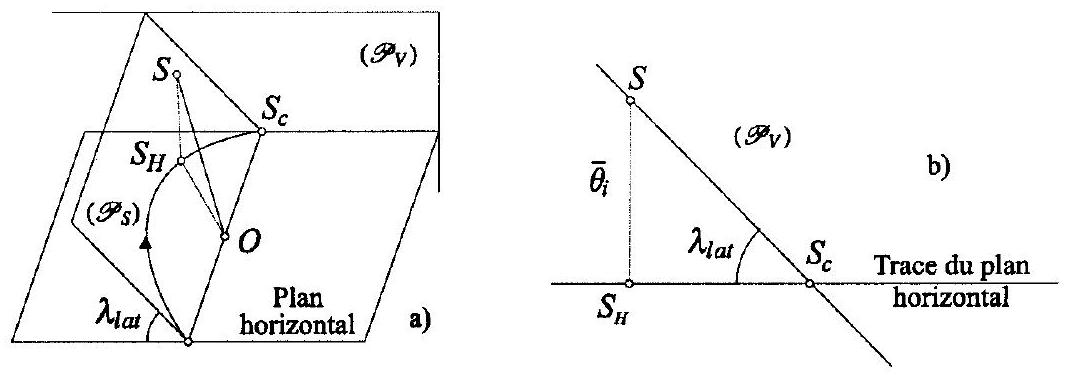

On note S_H la projection orthogonale de S dans le plan horizontal. À l'instant du coucher, S est en S_c. Lorsque le Soleil est proche de l'horizon, le déploiement de la sphère céleste dans le plan ( 𝒫_V ) contenant S_c et normal à la droite OS_c (Fig.7-b) permet d'exprimer les relations de proportionnalité suivantes : θ_i^– = S_H OSˆ = C_3 × S_H S^– et SOS_c ˆ = C_3 × SS_c^– où C_3 est une constante.
21 - Calculer la vitesse angulaire Ω_S du mouvement de rotation de la direction OS autour de O, en minutes d'arc par seconde ( ^′.s^(− 1) ). En déduire, dans la même unité, dθ_i^–/dt pour λ_(lat) = 45^∘.
22 - Exprimer la vitesse angulaire instantanée du Soleil observé en présence de réfraction atmosphérique (∂θ_0^–/∂t)_λ, en fonction de Ω_S, λ_(lat) et (∂g_a/∂θ_0^–)_λ. Combien de temps faut-il au Soleil pour parcourir 0, 5^∘ au voisinage de l'horizon en supposant ∂g_a/∂θ_0^– = 1, 177 indépendant de θ_0 et de λ ? La réfraction atmosphérique a-t-elle pour effet de prolonger ou de raccourcir la durée du coucher du Soleil? Dans quelle proportion?
IV.B. - Durée du rayon vert
Puisque la réfraction dépend de la longueur d'onde λ, l'image du Soleil sur l'horizon se décompose en un ensemble de disques monochromatiques un peu aplatis, décalés les uns des autres et qui se superposent comme le montre la figure 8 a. Les points A et A^′ sont solidaires des disques. La réfraction calculée à l'aide du modèle d'atmosphère standard permet de développer au voisinage de l'horizon la fonction g_a(θ_0^–, λ) selon :

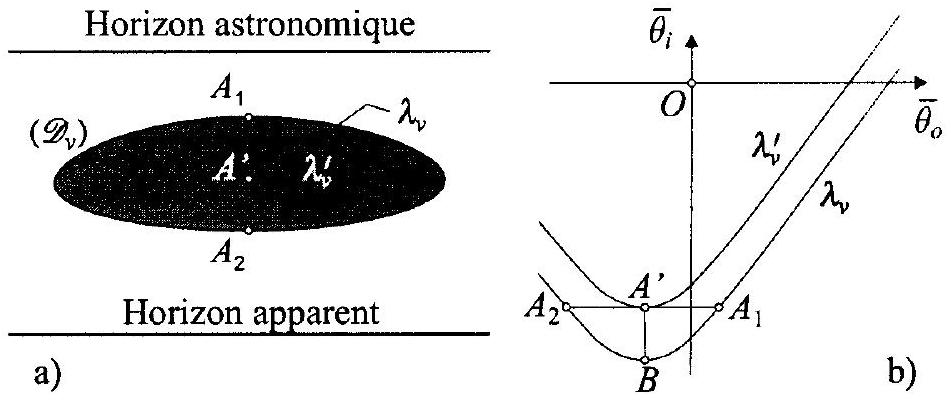

Fig. 8 - Influence de la longueur d'onde
θ_i^– = g_a(θ_0^–, λ) = − 32, 9 + 1, 177θ_0^– + 1, 58(λ/(λ_v^′) − 1) avec θ_i^– et θ_0^– en minutes d'arc.

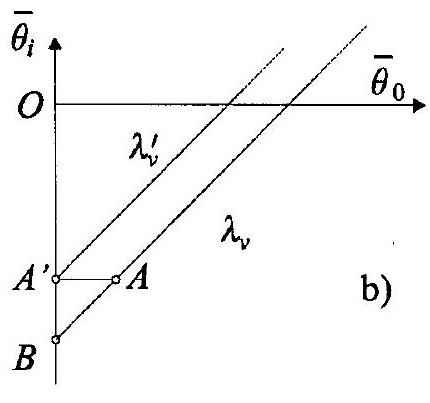

Sur la figure 8 − b, on a représenté g_a(θ_0^–, λ_v) et g_a(θ_0^–, λ_v^′) en fonction de θ_0^– et placé les points A et A^′ correspondants à ceux présents sur l'image du Soleil (Fig.8-a).
On suppose que le rayon vert débute lorsque A^′ est sur l'horizon et qu'il s'achève lorsque A passe en dessous de l'horizon.
23 - Comment appelle-t-on le phénomène de réfraction sélective, c'est-à-dire fonction de la longueur d'onde, de la lumière? Qualitativement, ce phénomène opère-t-il vis-à-vis de la longueur d'onde comme le fait un prisme de verre? Pourquoi l'influence des disques de longueurs d'onde inférieures à λ_ν peut-elle être négligée?
I 24 - Pour λ_(lat) = 45^∘, calculer la durée τ_1 du rayon vert dans le cadre de ce modèle. Est-elle compatible avec les observations des astronomes Danjon et Rougier? Calculer l'épaisseur angulaire ε_ν du limbe vert du Soleil (Fig.8-a). L'observation du rayon vert montre que celui-ci n'est pas ponctuel mais possède une extension spatiale. Sachant que la résolution de l'œil humain est de l'ordre d'une minute d'arc, le mécanisme qui vient d'être décrit peut-il expliquer le rayon vert?
IV.C. - Modèle avec inversion d'indice
L'observateur est désormais placé en O^′ d'altitude H = 5 m au dessus de la surface terrestre. L'élévation du point d'observation amène à distinguer l'horizon astronomique (1) ou plan orthogonal à la verticale de l'observateur, l'horizon géométrique (2) ou cône de sommet O^′ et tangent à la sphère terrestre et l'horizon apparent (3) matérialisé par la ligne où le ciel semble rejoindre la terre (Fig.9-a & 9-b).
On suppose qu'il existe dans les premiers mètres d'altitude, entre la terre et l'observateur, une zone d'inversion du profil de masse volumique et donc d'indice de réfraction de l'air. Dans cette configuration, les trajectoires des rayons lumineux sont représentées pour plusieurs valeurs de θ_0^– sur la figure 9-b, avec des échelles de distance horizontale et verticale différentes afin de mieux visualiser la courbure des rayons lumineux.

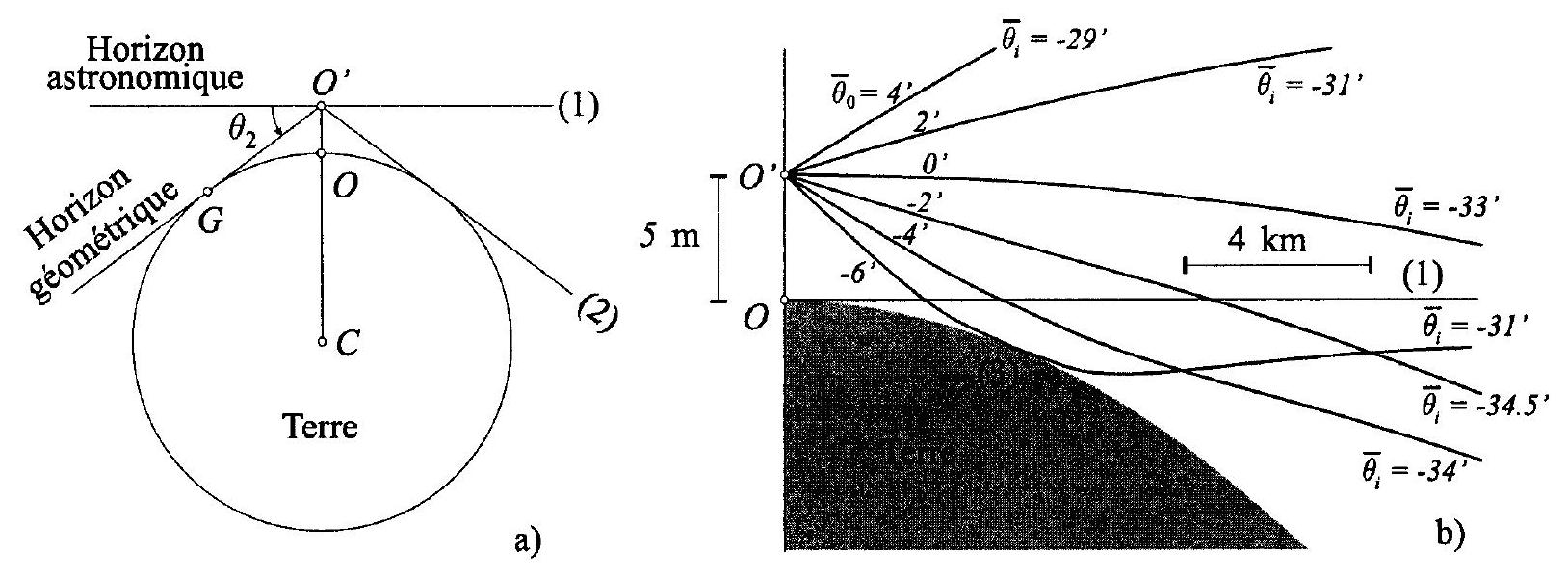

FIG. 9 - Horizons astronomique(1), géométrique(2) et apparent(3)
[] 25 - Pourquoi dit-on qu'il se produit un mirage dont l'étymologie provient de la contraction de miroir-image ? Exprimer la distance d_2 = O^′ G de l'observateur à son horizon géométrique en négligeant les termes du premier ordre en H/R_T. Calculer la valeur numérique de d_2 puis celle, en minutes d'arc, de l'angle de hauteur θ_2 < 0 de l'horizon géométrique en dessous de l'horizon astronomique (Fig.9-a). Comparer d_2 à d_3, distance de l'observateur à son horizon apparent, puis θ_2 à θ_3 < 0, angle de hauteur de l'horizon apparent en dessous de l'horizon astronomique.
Fig. 10 - Coucher du Soleil avec inversion d'indice

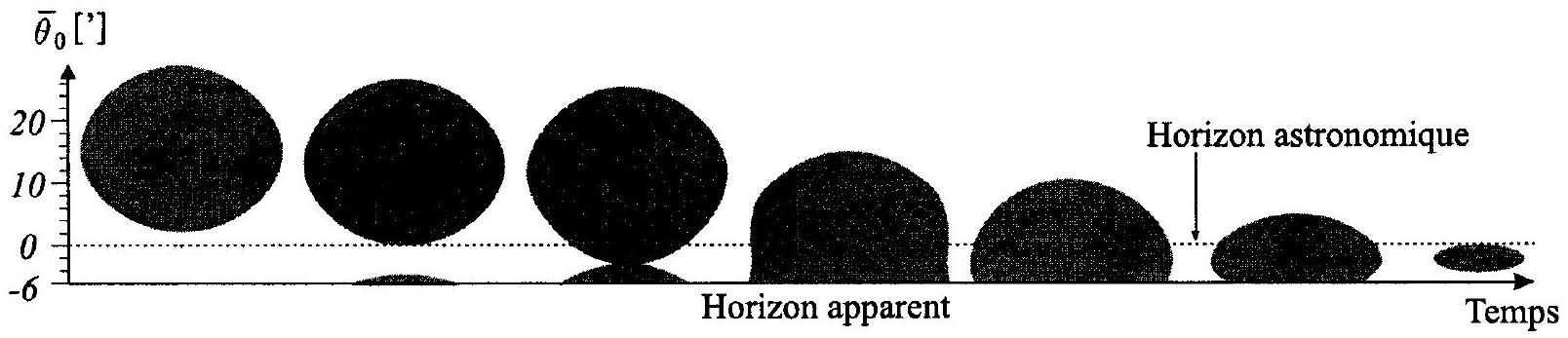

26 - La figure 10 représente l'évolution du Soleil couchant, simulée dans une atmosphère standard possédant une zone d'inversion d'indice. Quel est, sur cette figure, l'angle de hauteur θ_m^– < 0 sous l'horizon astronomique, du plan qui renverse l'image? La figure 11-a représente l'image du disque monochromatique (𝒟_v) de longueur d'onde λ_v à l'instant

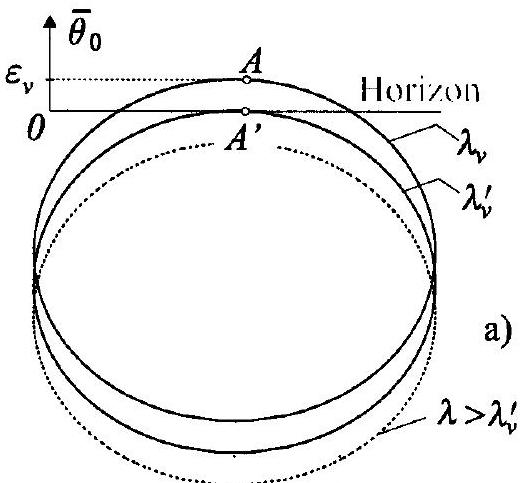

où disparaît en A^′ le disque de longueur FIG. 11 - Influence de la longueur d'onde sur la réfraction avec d'onde λ_ν^′. Les points A_1 et A_2 sont inversion d'indice solidaires de ( 𝒟_ν ).
La représentation graphique de la nouvelle caractéristique de transfert de l'atmosphère g_a(θ_0^–, λ) est donnée sur la figure 11 − b aux deux longueurs d'onde λ_ν et λ_ν^′. Sachant que A_2 A_1^– = 2, 1^′ et A^′ B^– = 0, 31^′, calculer la durée τ_2 de disparition de (𝒟_v). Conclure.
FIN DE LA PARTIE IV
FIN DE L'ÉPREUVE
