Les calculatrices sont autorisées. Les deux problèmes sont indépendants. On fera l'application numérique chaque fois que cela est possible. Le symbole SI désigne l'unité homogène à la grandeur physique considérée, dans le cadre du Système International d'unités.

N.B.: Le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

Problème I L'ASCENSEUR SPATIAL

L'ascenseur spatial appartient au domaine de la science-fiction. Le concept, imaginé en 1960 par l'ingénieur soviétique Youri N. Artsutanov, fut popularisé par le romancier anglais Arthur C. Clarke en 1979 ("The fountain of paradise"). L'idée consiste à envoyer un câble très résistant au dessus de l'équateur et à s'en servir pour lever des charges en direction de l'orbite terrestre, tel un ascenseur géant. Le but de ce problème est d'étudier quelques aspects physiques d'une telle réalisation.
Données: Masse de la Terre M_T = 5, 98 × 10^(24) kg, rayon équatorial de la Terre R_T = 6, 38 × 10^6 m, constante de gravitation G = 6, 67 × 10^(− 11) m^3 ⋅ s^(− 2) ⋅ kg^(− 1), accélération de la pesanteur moyenne à la surface de la Terre (équateur) g = 9, 78 m.s^(− 1), vitesse angulaire de rotation de la Terre par rapport aux étoiles lointaines Ω = 7, 29 × 10^(− 5) rad.s ^(− 1).

I. 1 Mouvements orbitaux

La Terre est assimilée à un corps de symétrie sphérique. On néglige ici la masse et l'influence de la Lune, considérée comme un satellite léger. Les distances radiales r sont mesurées par rapport au centre de la Terre.
  • I.1.1 Trouver la valeur du champ de gravité G_0 régnant à la surface de la Terre en fonction de G, M_T et R_T. On pourra appliquer, par exemple, le théorème de Gauss pour G⃗_0 à la surface de la Terre. Y a-t-il une différence entre G_0 et g ?
  • I.1.2 Rappeler la relation entre le rayon r de l'orbite circulaire d'un satellite et sa période τ de révolution. Exprimer ce rayon en fonction de G_0.
  • I.1.3 Calculer, en jours, la période de révolution de la Lune, en assimilant son orbite à un cercle de rayon 384000 km .
  • I.1.4 Pour quelle distance R_(GS) un satellite est-il immobile dans le référentiel de la Terre R_T ? Comment s'appelle cette orbite ?

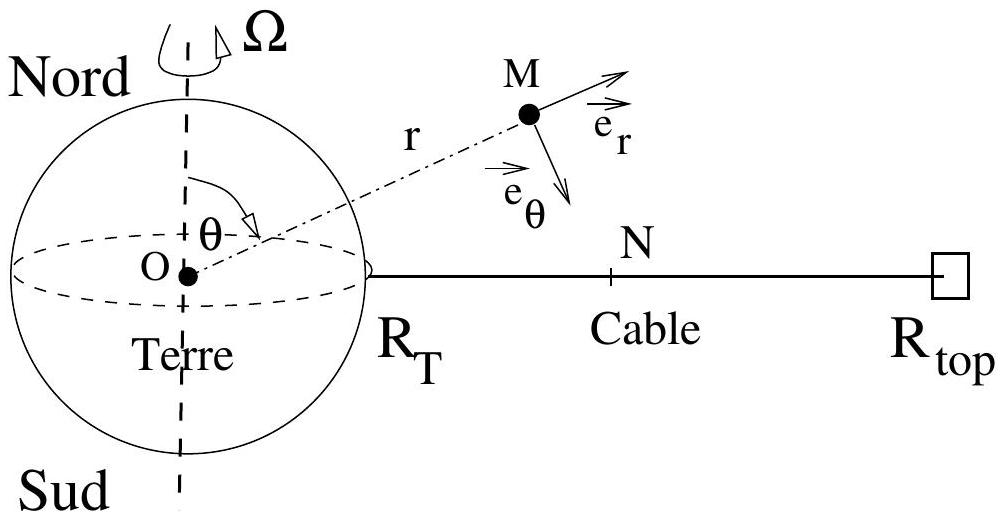

Figure 1

I. 2 Equilibre du câble

Le câble de l'ascenseur (Figure 1) possède une masse par unité de longueur μ(r) qui peut éventuellement dépendre de l'altitude (dans le cas où la section du câble varie, ou si le câble est élastique). Le câble est positionné exactement à la verticale de l'équateur. On supposera qu'un équilibre stable du câble est possible, résultant d'un équilibre entre la force de gravité, la force d'inertie de rotation dans le référentiel Terrestre R_T, et la force tensile T(r) du câble.
  • I.2.1 Rappeler la différence entre le référentiel géocentrique R_T^∗ et le référentiel Terrestre R_T. Lequel des deux est le plus proche d'un référentiel Galiléen?
  • I.2.2 Donner dans un repère de coordonnées sphériques (Figure 1), lié au référentiel R_T, l'expression de la force d'inertie d'entraînement F⃗_I(r, θ) et de la force de gravité terrestre F⃗_G(r) en fonction de la distance r d'un objet de masse m.
  • I.2.3 En tout point N d'altitude r, la partie supérieure du câble exerce sur la partie inférieure une force T⃗(r) = T(r)e⃗_r, où T(r) est une fonction de signe positif, dont l'effet est de s'opposer à un allongement du câble. Montrer que l'équilibre du câble implique l'équation suivante:
T(r + dr) − T(r) + μ(r)dr(rΩ^2 − G_0(R_T^2)/(r^2)) = 0
  • I.2.4 Le câble se termine à une altitude R_(top) supérieure à R_(GS) par une masse M_(top). En supposant la masse linéique μ du câble constante, calculer la valeur de la tension T(r) en fonction de M_(top) et R_(top), pour toute valeur supérieure à R_(base) = R_T = 6380 km.
  • I.2.5 Montrer que si la masse M_(top) est trop faible, ou l'altitude R_(top) insuffisante, la tension T(r) prendra une valeur négative. Cette valeur négative, synonyme de travail en compression, se traduirait vraisemblablement par un effondrement du câble. En déduire donc un critère de stabilité du câble de l'ascenseur. On s'appuiera sur l'étude des variations de la fonction T(r).
  • I.2.6 Un câble de hauteur R_(top) = 145000 km est-il stable en l'absence de masse M_(top) ?

I. 3 Masse et résistance du câble

Le câble possède un rayon r_c et une section A = πr_c^2. On appelle contrainte Σ, la valeur de la force T(r) par unité de section ( m^2 ) du câble. La résistance d'un matériau homogène dépend de la valeur de Σ qui ne doit pas dépasser une valeur critique Σ_c propre à chaque matériau. L'application d'une contrainte supérieure à Σ_c entraîne une déformation non-élastique, irréversible du matériau, puis éventuellement ensuite sa rupture.
  • I.3.1 En quelle unité bien connue s'exprime Σ ?
  • I.3.2 Le matériau a une masse volumique ρ. Exprimer la masse linéique en fonction de ρ et A puis de ρ et r_c.
  • I.3.3 On considère un câble, de section constante, dont la tension est toujours positive. Montrer que la tension du câble passe par un maximum. En déduire que l'équilibre du câble implique que le matériau doit résister à une contrainte au moins égale à Σ_(max) que l'on exprimera en fonction des données du problème. Comment le rayon du câble r_c influe-t-il sur la solidité de l'édifice?
  • I.3.4 Les valeurs numériques de ρ et Σ_c sont respectivement:
∗ Acier : ρ = 7800 kg ⋅ m^(− 3) et Σ_c ≃ 10^9 SI.; ∗ Kevlar : ρ = 1440 kg ⋅ m^(− 3) et Σ_c ≃ 3, 6 × 10^9 SI.
La résistance de l'acier et du kevlar vous semble-t-elle suffisante pour assurer la stabilité de l'édifice? Le module de Young de l'acier est de 200 GPa et celui du kevlar de 35 GPa ( 1GPa = 10^9 Pa ). Calculer dans chaque cas l'allongement relatif δℓ/ℓ qu'impliquerait un câble utilisant ces matériaux au voisinage de Σ_(max).
  • I.3.5 Les espoirs actuels sont fondés sur les nanotubes de carbone, supposés résister à Σ_(max) ≃ 100 × 10^9 SI, pour une masse volumique d'environ 1300 kg.m^(− 3). Un câble spatial en nanotubes de carbone serait-il assez solide?
  • I.3.6 Pour fabriquer un câble de masse optimale, il suffit de faire varier la section A du câble avec la hauteur r de façon à ce que la résistance du câble soit juste suffisante pour supporter une tension T(r). En faisant intervenir la contrainte critique Σ_c et la masse volumique ρ du matériau, montrer que la masse linéique μ(r) devient proportionnelle à la tension T.
  • I.3.7 Ecrire et résoudre l'équation différentielle de I.2.3 dans cette situation.
  • I.3.8 Tracer l'allure de la fonction T(r) obtenue en fonction de r.T(r) peut-elle devenir négative ? On estime que pour lever une charge de 10 tonnes, la tension du câble doit être au moins égale à 10^6 N, de sorte que la surcharge dûe à la masse supplémentaire ne dépasse pas 10% de T au sol. Calculer le rapport entre la tension maximale du câble et la tension du câble au niveau du sol dans le cas de l'acier et d'un câble en "nanotubes".
Nota Bene : les plus longues fibres de nanotube de carbone actuelles ne mesurent pas plus de 1μ m de long, et l'épissage d'un câble de nanotubes nécessite encore une révolution technologique.

I. 4 Stabilité du dispositif

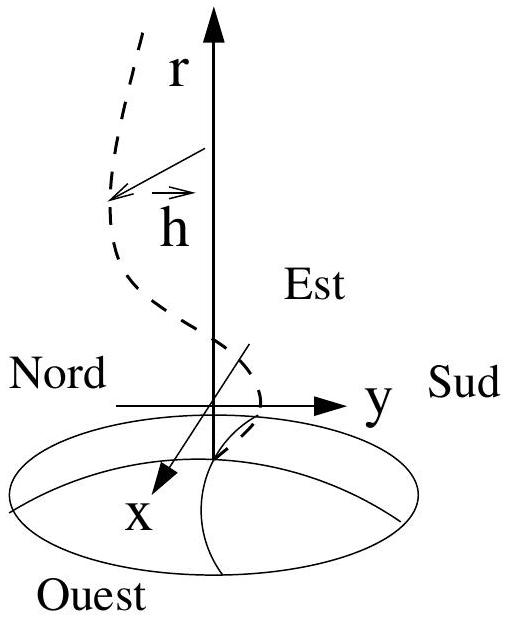

Figure 2
  • I.4.1 Pour étudier la propagation des vibrations le long du câble, nous assimilons celui-ci à une corde homogène de masse linéique constante μ et de tension constante T. La gravitation ne perturbe pas les oscillations transverses du câble. La déviation h⃗(r, t) du câble par rapport à la verticale e⃗_r (Figure 2) obéit à l'équation :
μ(∂^2 h⃗)/(∂t^2) − T(∂^2 h⃗)/(∂r^2) = 0
A quelle vitesse les ondes se propagent-elles le long du câble ?
  • I.4.2 La base et l'extrémité du câble, à la hauteur R_(top) = 50000 km sont supposées fixes (si nécessaire au moyen d'un dispositif stabilisateur en haut du câble). Pour simplifier, on suppose que T et μ sont constantes et que le rapport T/μ vaut 6 × 10^7 SI.
    Trouver la fréquence fondamentale de vibration du câble. Quelles sont les autres fréquences de vibration possibles ?
  • I.4.3 Comparer ces fréquences au phénomène périodique des marées lunaires (de période environ 12 heures). Quel phénomène physique est susceptible de se produire si les périodes de vibration propres du câble sont trop proches de 12 h ?
  • I.4.4 Effet du vent : un vent de vitesse u = 100 km/h souffle régulièrement sur le câble entre le sol et H = 5000 m d'altitude. Si le câble mesure d = 10 cm de diamètre, sachant que la masse volumique de l'air est ρ_a = 1, 3 kg.m^(− 3), et sa viscosité de η = 1, 85 × 10^(− 5) Pa.s, calculer le nombre de Reynolds Re de l'écoulement autour du câble. On montre qu'à Re de l'ordre de, ou inférieur à l'unité, la force de friction de l'air sur le câble est de :
F_(vent) = (4πηuH)/(0.5 + ln(4/Re))
alors qu'à nombre de Reynolds élevé, la force de friction de l'air est environ :
F_(vent) = C_x × ((ρ_a u^2)/2) × dH avec C_x ∼ 1
Choisir l'expression adéquate et calculer la force exercée par le vent sur le câble, l'inclinaison qui en résulte et le déplacement induit à l'altitude H = 5000 m. Prendre T/μ = 10^7 SI au voisinage du sol, et un câble de masse volumique ρ = 1300 kg.m^(− 3).
  • I.4.5 Séisme : lors d'un séisme, un train d'ondes d'amplitude 1 m est engendré à la base du câble pendant 10 s . Sur quelle longueur s'étend le train d'ondes? Considérer la même valeur de T/μ, de diamètre et masse volumique du câble qu'à la question précédente.
  • I.4.6 L'énergie mécanique (cinétique et potentielle) du câble vaut, par unité de longueur,
μ/2((∂h⃗)/(∂t))^2 + T/2((∂h⃗)/(∂r))^2
L'ébranlement est sinusoïdal de fréquence 1 Hz . Quelle est l'énergie moyenne totale du train d'onde?

I. 5 Freinage électromagnétique

Nous venons de voir que l'un des problèmes est de dissiper l'énergie associée aux vibrations du câble (marées, séismes, tempêtes...). L'idée est de mettre à profit l'existence du champ magnétique permanent de la Terre pour créer dans le câble des courants induits "de Foucault". Le câble est donc parcouru de fils de cuivre de conductivité σ = 5, 9 × 10^7 Ω^(− 1) ⋅ m^(− 1), ou, de façon équivalente, de résistivité ρ_e = 1, 7 × 10^(− 8)Ω.m. La section totale du fil de cuivre est supposée égale à S = 2 cm^2, et on néglige l'influence du cuivre sur la masse linéique du câble, de diamètre d = 10 cm et de densité ρ = 1300 kg.m^(− 3).
  • I.5.1 La dynamo Terrestre engendre un champ magnétique ressemblant à un dipôle magnétique orienté suivant l'axe de rotation de la Terre. Dessiner l'allure des lignes de champ magnétique autour de la Terre.
  • I.5.2 Dans un repère de coordonnées sphériques dont l'axe z coïncide avec l'axe de rotation de la Terre, la valeur du champ magnétique est :
B⃗ = − M/(r^3)(2cos(θ)e⃗_r + sin(θ)e⃗_θ)
Sachant que l'intensité du champ magnétique Terrestre est de l'ordre de ‖B⃗‖ ≃ 5 × 10^(− 5) T à Paris ( 50^∘ de latitude Nord), calculer la valeur de M. Donner la valeur en tesla de ‖B⃗‖ à l'altitude R_(GS), dans le plan équatorial.
  • I.5.3 On appelle y l'axe Nord-Sud et x l'axe Est-Ouest du plan tangent à la surface du sol, au voisinage de la base du câble (cf Figure 2). La déviation à la verticale s'écrit h⃗(r, t) = h_x(r, t)e⃗_x + h_y(r, t)e⃗_y. Le champ magnétique est localement uniforme et dirigé suivant e⃗_y. Donner l'expression du champ électromoteur E⃗_(em) induit par un déplacement du câble ∂h⃗/∂t.
  • I.5.4 Calculer l'intensité I induite dans le câble conducteur de section S par ce déplacement, en supposant que le champ électromoteur est seul présent.
  • I.5.5 En considérant la force de Laplace, justifier que l'équation pour h_x devienne:
μ(∂^2 h_x)/(∂t^2) − T(∂^2 h_x)/(∂r^2) = K(∂h_x(r, t))/(∂t)
avec K que l'on déterminera. Que devient l'équation pour h_y ?
  • I.5.6 Calculer la puissance de la force de Laplace pour un segment de câble compris entre r et r + dr. Que devient cette puissance ? Comparer la puissance dissipée à l'énergie mécanique donnée ci-dessus, dans le cas d'un ébranlement sinusoïdal (question I.4.6). Sur quelle échelle de temps caractéristique ce mode d'amortissement agit-il ? Les vibrations suivant e⃗_y sont-elles amorties?
  • I.5.7 En fait, la dynamo Terrestre n'est pas exactement alignée suivant l'axe de rotation de la Terre. Il en résulte que le champ magnétique possède une petite composante verticale suivant e⃗_r. Justifier que les équations pour h_x(r, t) et h_y(r, t) deviennent couplées.
Notes finales : Les problèmes techniques liés à une telle réalisation sont multiples. Citons entre autres la résistance aux débris spatiaux, la corrosion due aux radicaux libres de la haute atmosphère, la mise en place du câble...L'hypothèse d'une décharge de la haute atmosphère par un câble conducteur a été évoquée, et doit être évitée.

Problème II Optique physique et photographie

Données : célérité de la lumière dans le vide c = 3 × 10^8 m.s^(− 1), constante de Planck h = 6, 62 × 10^(− 34) J.s, ℏ = h/2π, permittivité diélectrique du vide ε_0 = 8, 85 × 10^(− 12) F.m^(− 1), perméabilité magnétique μ_0 = 4π × 10^(− 7)H.m^(− 1). L'espace est rapporté à un repère orthonormé direct(M_0, e⃗_x, e⃗_y, e⃗_z).

II. 1 L'énergie lumineuse

Une onde plane monochromatique de longueur d'onde λ = 0, 6μ m se propage dans le vide. Le champ électrique en un point ( x, y, z ) et à l'instant t est, en notation complexe :
E⃗(x, y, z, t) = E_0 e^(i(qx − ωt))e⃗_y
où e⃗_y désigne le vecteur unitaire dirigé suivant l'axe y, et i l'unité des nombres imaginaires: i^2 = − 1.
  • II.1.1 Calculer la pulsation ω et la norme du vecteur d'onde q.
  • II.1.2 Donner l'expression du champ magnétique B⃗(x, y, z, t) associé.
  • II.1.3 Donner l'expression du vecteur de Poynting. Calculer sa valeur moyenne temporelle en un point (x, y, z) donné.
  • II.1.4 La puissance moyenne transportée par l'onde, par unité de surface, est de 1 W.m^(− 2). A quelle amplitude E_0 du champ électrique ce flux énergétique correspond-il ?
  • II.1.5 A combien de photons par seconde et par mètre carré cette intensité correspond-elle?

II. 2 Courbe de noircissement d'une émulsion photosensible

On considère une réaction photochimique (totale) γ + A → B, de constante cinétique k, où A désigne le réactif, B le produit et γ un photon. On suppose que l'on peut traiter les photons comme une espèce chimique de concentration [γ]. La réaction est élémentaire, et sa cinétique est du second ordre. Le milieu est soumis à une irradiation constante de la part d'un faisceau lumineux, de sorte que la "concentration" [γ] peut être considérée comme constante et proportionnelle à la valeur moyenne du carré du champ électrique ⟨E⃗^2⟩.
  • II.2.1 Ecrire une équation cinétique pour les concentrations [A](t) et [B](t) des espèces A et B.
  • II.2.2 A l'instant t = 0, la concentration de A est [A]_0, uniforme, et [B]_0 = 0. On appelle τ le temps d"exposition, c'est-à-dire le temps durant lequel la réaction photochimique a lieu. Exprimer les concentrations [A](τ) et [B](τ) des espèces A et B en fonction de [A]_0, τ, [γ] et k.
  • II.2.3 La réaction γ + A → B provoque le noircissement d'un film photographique. On appelle "opacité" du film, après développement, le rapport entre l'intensité lumineuse transmise à travers le film et l'intensité lumineuse incidente. Le développement du film ne révèle une exposition que si la concentration [B] est supérieure à une valeur de seuil b, et on fait l'hypothèse que l'opacité est proportionnelle à la différence [B] − b. Un film non exposé présente toujours un léger voile d'opacité égale à v. Montrer que ce modèle rend compte qualitativement de la courbe de noircissement d'un film photographique schématisée sur la Figure 3.

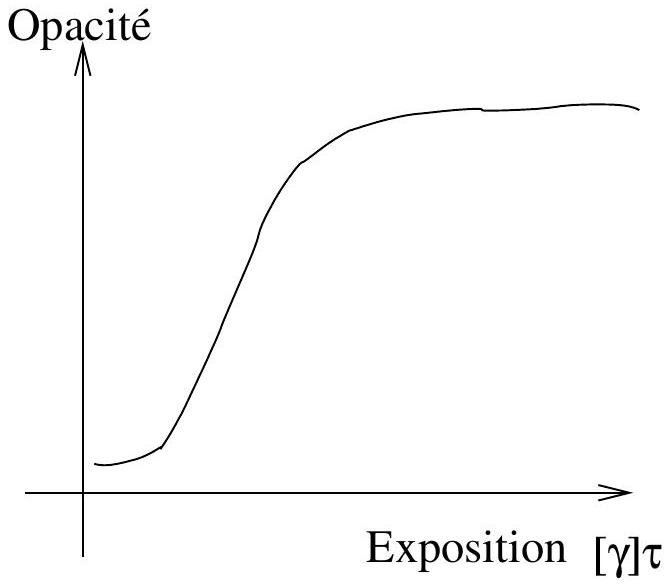

Figure 3

II. 3 Montage

Un laser de longueur d'onde λ est utilisé dans le montage de la Figure 4 ci-dessous. Un dispositif optique forme une onde plane monochromatique, puis une lame semi-réfléchissante (en A) sépare le faisceau en deux. Après une réflexion en B, le faisceau numéro 2 vient interférer en M avec le faisceau numéro 1 . On néglige le déphasage dû à la lame semi-réfléchissante sur le trajet du faisceau numero 1, et on admet que les réflexions en A et B ne changent pas la phase du faisceau numero 2. On introduit les distances L = AM et d = AB. Tous les effets dûs à la polarisation de la lumière sont négligés et le champ électrique est traité comme un champ scalaire.

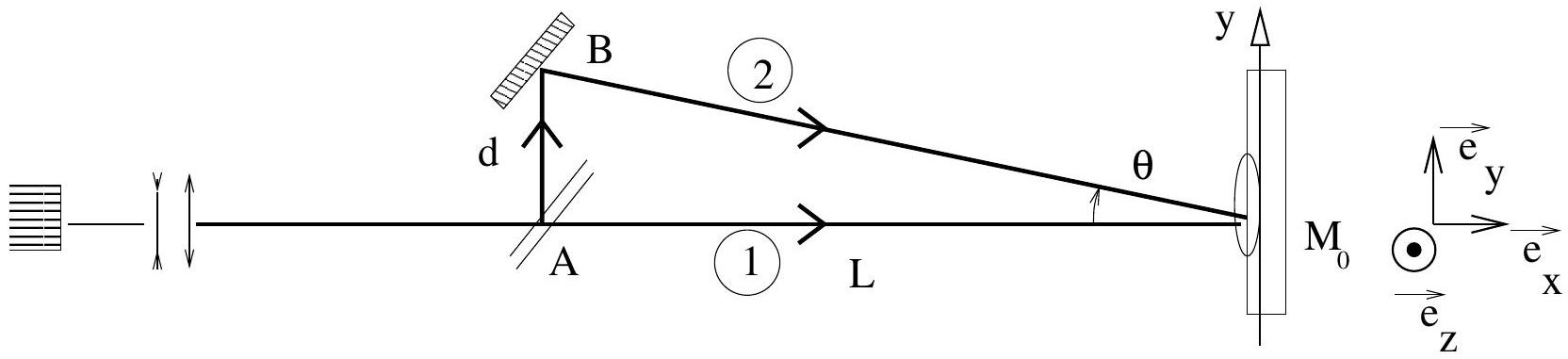

Figure 4
  • II.3.1 Qu'observe-t-on sur l'écran? Illustrer par un schéma.
  • II.3.2 Pourquoi utilise-t-on une seule source de lumière et une lame semi-réfléchissante plutôt que deux sources de lumière pour les rayons 1 et 2 ?
  • II.3.3 Soit le point M_0 de coordonnées y = 0 et z = 0. Calculer la différence de marche entre le rayon 1 ( AM ) et le rayon 2 ( AB et BM ). En supposant que les faisceaux 1 et 2 sont des ondes planes monochromatiques dont les directions font entre elles un angle θ (Figure 5), calculer la différence de phase φ_2 − φ_1 entre les deux ondes pour un point de coordonnées (y, z) voisin de M. Démontrer que :
φ_2 − φ_1 = C − y/a
où a est une longueur que l'on exprimera à l' aide de λ et θ.

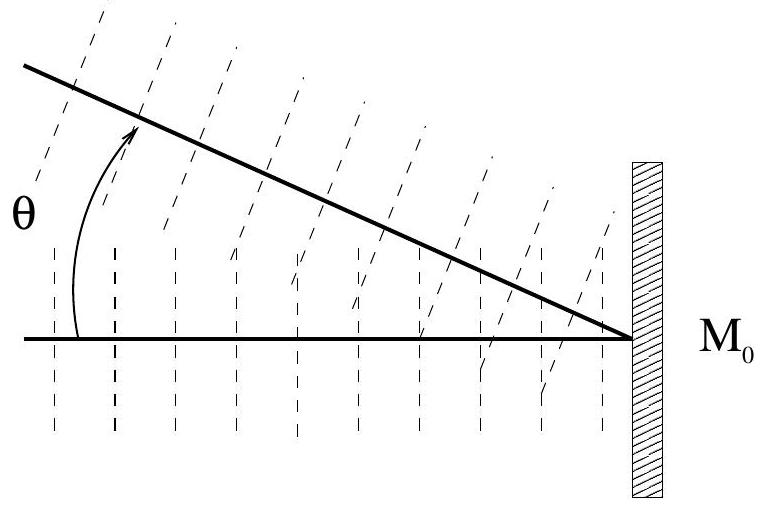

Figure 5
  • II.3.4 Le champ électrique en y vaut
E(y) = E_0 Re(e^(i(φ_1(y) − ωt)) + e^(i(φ_2(y)) − ωt)))
Calculer l'intensité lumineuse moyenne, proportionnelle à ⟨E⃗(y)^2⟩, en un point M(y, z) proche de M_0. On notera I_0 = E_0^2.
  • II.3.5 On place sur l'écran un film photographique. Après développement, le film présente une succession de bandes transparentes et opaques. Combien de bandes transparentes par millimètre apparaissent sur le film ? Application : θ = 30^∘.

II. 4 Dispersion de la lumière

Le film photographique de la question II.3.5, après développement, est éclairé par l'arrière (à gauche sur la Figure 6) par un faisceau monochromatique cohérent de longueur d'onde λ. On s'intéresse à l'onde transmise (à droite sur la figure), et on applique le théorème de Huyghens-Fresnel à la surface du film. Chaque point du film se présente comme une source secondaire cohérente d'amplitude :
A(y, z) = C + Dcos((2πy)/(p_y))

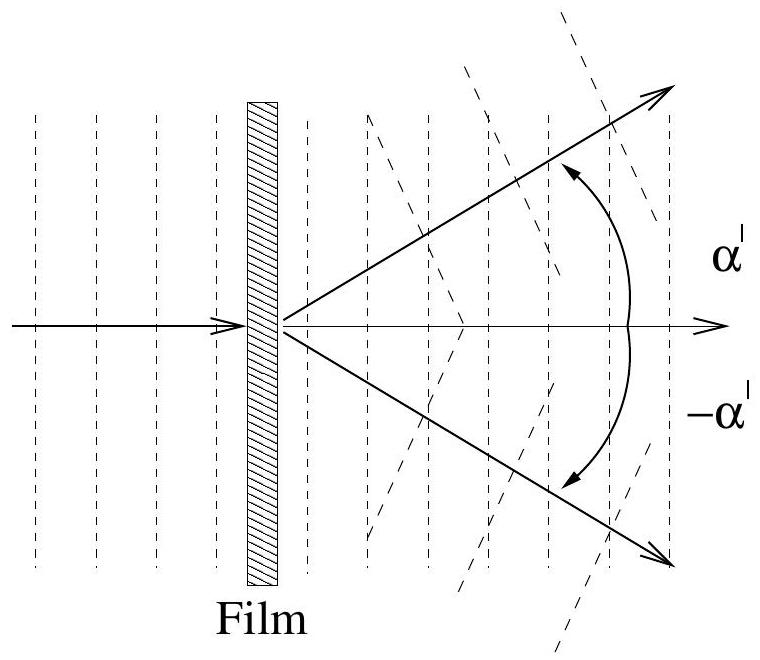

Figure 6
  • II.4.1 Justifier que l'onde transmise est équivalente à une superposition de trois ondes planes, l'une se propageant horizontalement, les deux autres respectivement suivant un angle α et − α avec l'horizontale. Indication : on pourra, soit faire un calcul, soit considérer l'amplitude du champ électrique que produiraient ces trois ondes dans le plan ( M, y, z ) en l'absence du film.
  • II.4.2 On remplace le faisceau de longueur d'onde λ par un faisceau de longueur d'onde λ^′ différente. Montrer que l'angle α est modifié en α^′. Ecrire une relation entre λ, λ^′, α et α^′. En déduire que ce film photographique possède le pouvoir de disperser la lumière blanche ou polychromatique. Comment s'appelle un tel dispositif optique?

Fin de l'énoncé
