Présentation du sujet

Physique 2, X-ESPCI PC 2005 : générateurs et pompes électromagnétiques à métal liquide (magnétohydrodynamique)
Afficher ou masquer la section

Le sujet étudie l'écoulement d'un fluide conducteur soumis à des champs électrique et magnétique croisés, avec applications à la circulation de métaux liquides. Une étude préliminaire sur un circuit générateur classique introduit la loi d'Ohm locale. La partie principale établit l'équation du mouvement du fluide et résout l'écoulement entre deux plans selon le nombre de Hartmann. Une application étudie un générateur puis une pompe électromagnétique pour le sodium liquide d'un réacteur nucléaire, et la dernière partie étudie une pompe à induction à champ glissant.

  1. 1Partie I : étude préliminaireOn étudie un circuit rectangulaire avec une barre mobile dans un champ magnétique comme générateur électrique, pour introduire la force de Laplace sur les charges et la loi d'Ohm locale.
  2. 2Partie II : écoulement d'un fluide conducteurOn établit l'équation du mouvement d'un fluide conducteur soumis à des champs électrique et magnétique croisés, et on résout l'écoulement stationnaire entre deux plans parallèles en fonction du nombre de Hartmann.
  3. 3Partie III : exemple d'applicationOn étudie un générateur puis une pompe électromagnétique à courant continu pour la circulation du sodium liquide, avec une application au couplage des circuits primaire et secondaire d'un réacteur nucléaire.
  4. 4Partie IV : pompe à inductionOn étudie une pompe électromagnétique utilisant un champ magnétique glissant sinusoïdal, le courant induit dans le fluide, la puissance électrique et mécanique échangées, et le rendement du dispositif.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

ÉCOLE POLYTECHNIQUE

ÉCOLE SUPÉRIEURE DE PHYSIQUE ET DE CHIMIE INDUSTRIELLES

CONCOURS D'ADMISSION 2005

filière PC

DEUXIÈME COMPOSITION DE PHYSIQUE

(Durée : 4 heures)
L'utilisation des calculatrices est autorisée pour cette épreuve.

Générateurs et pompes électromagnétiques à métal liquide

Ce problème se propose d'étudier le mouvement d'un fluide homogène, incompressible et conducteur, soumis à un champ électrique et champ magnétique croisés, et d'en tirer des conclusions quant à d'éventuelles applications industrielles, tout particulièrement pour la circulation de métaux liquides.
Toute l'étude est effectuée dans le référentiel du laboratoire, supposé galiléen.
On désigne par e la charge élémentaire.
Formule du double produit vectoriel : a⃗ ∧ (b⃗ ∧ c⃗) = (a⃗ ⋅ c⃗)b⃗ − (a⃗ ⋅ b⃗)c⃗.
Permittivité du vide : μ_0 = 4π × 10^(− 7)H ⋅ m^(− 1).

I. Étude préliminaire

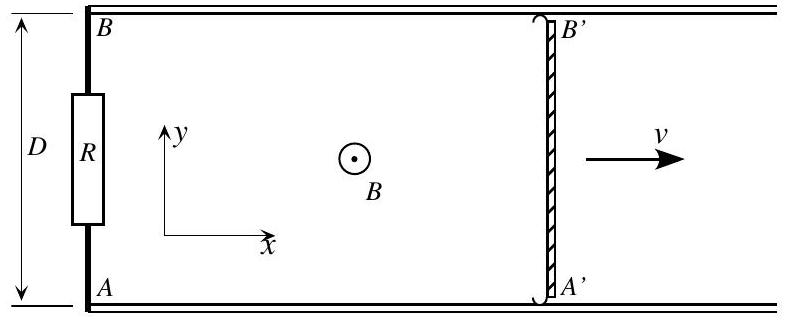

Dans un plan horizontal, un circuit électrique rectangulaire est constitué de deux rails conducteurs, fixes, parallèles, distants de D et de résistance électrique négligeable; les extrémités A et B sont reliées par une résistance R. Il est fermé par une barre métallique, conductrice, mobile A^′ B^′, de résistance R^′, glissant sur ces rails. L'ensemble est plongé dans un champ magnétique vertical, constant et uniforme, avec B⃗ = Be⃗_z avec B > 0 (figure 1).
Figure 1
Le conducteur A^′ B^′, se déplace en translation à la vitesse v⃗ = ve⃗_x. Cette vitesse est constante du fait d'actions mécaniques extérieures avec |v|≪c.
  1. Montrer que ce système est un générateur électrique; calculer la f.é.m correspondante et l'intensité qui traverse le circuit orienté.
En déduire la d.d.p. V_A − V_B entre les deux rails et le champ électrique E⃗ supposé uniforme à l'intérieur du barreau mobile.
2. Le courant est dû à un mouvement d'électrons; préciser l'origine de la force qui les met en mouvement et en donner l'expression à l'aide de v⃗ et B⃗. Donner l'expression de la force totale f⃗ qui s'exerce sur un électron dans la barre mobile à l'aide de E⃗ et B⃗.
3. Soit σ la conductivité du métal de la barre. Quelle est la relation entre la densité volumique de courant J⃗, et les champs E⃗, B⃗, v⃗ et σ. Pourquoi peut-on l'appeler «loi d'Ohm» locale?
4. Application numérique. On donne R = 10Ω, R^′ = 10Ω, D = 0, 1 m, v = 2 m ⋅ s^(− 1) et B = 0, 2 T. Calculer l'intensité I, puis E⃗ et v⃗ ∧ B⃗ en précisant leur sens par rapport à A^′ B^′.

II. Écoulement d'un fluide conducteur

On étudie dorénavant l'écoulement d'un fluide conducteur et incompressible, de masse volumique ρ. Cet écoulement s'effectue dans la direction Ox et la vitesse locale est fonction de la coordonnée z : v⃗ = v(z, t)e⃗_x. Soit P(x, y, z, t) le champ de pression du fluide. Le milieu est soumis à un champ magnétique B⃗ = Be⃗_z et à un champ électrique E⃗ = Ee⃗_y, constants et uniformes (figure 2). Les forces de pesanteur sont négligées.

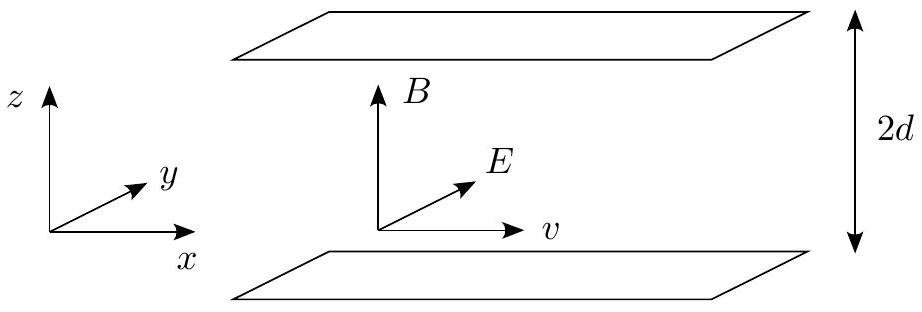

Figure 2

1. Équation du mouvement

a) Donner l'expression de la densité volumique des forces de pression f⃗_P.
b) Soit η la viscosité dynamique du fluide. Montrer que la densité volumique des forces de viscosité f⃗_v est donnée par f⃗_v = η(∂^2 v)/(∂z^2)e⃗_x.
c) Le fluide est localement neutre. Soit J⃗ le vecteur densité de courant. Donner l'expression de la densité volumique de force magnétique f⃗_B. En utilisant la loi d'Ohm locale, exprimer f⃗_B en fonction de E⃗, B⃗, v⃗ et σ; expliciter ses composantes.
d) Écrire l'équation du mouvement du fluide. En déduire que la pression est indépendante de y et z.

2. Écoulement entre deux plans parallèles

Le fluide est canalisé par deux plans horizontaux d'équations z = ± d(d > 0). Au niveau de ces plans, la vitesse du fluide s'annule : v(± d) = 0. On suppose de plus toutes les grandeurs indépendantes de la coordonnée y, les perturbations dues aux limites du conduit selon Oy étant ignorées (figure 2).
On considère un écoulement stationnaire.
a) Écrire l'équation différentielle reliant P et v⃗ pour cette situation. En déduire que (dP)/(dx) = K est indépendant de x.
b) Résoudre l'équation différentielle à laquelle satisfait v(z). On introduira le nombre de Hartmann H_a = Bd(σ/η)^(1/2).
c) Déterminer la vitesse moyenne du fluide v^(moy) en fonction de E, B, K, σ et H_a.
d) Que devient, pour H_a≪1, la solution v(z) obtenue? Représenter l'allure de son graphe.
e) Pour H_a≫1, montrer que v(z) prend la forme approchée v⃗(z) ≃ v_0[1 − exp(− (d − |z|)/δ)]. Donner les expressions de δ et de v_0; comparer v_0 et v^(moy). Quelle conclusion en tirez-vous?
f) Application numérique. Le fluide est du sodium liquide avec les propriétés suivantes :
Viscosité dynamique η = 27 × 10^(− 5) kg ⋅ m^(− 1) ⋅ s^(− 1)
Conductivité σ = 23 × 10^6 Ω^(− 1) ⋅ m^(− 1)
Calculer H_a et δ pour d = 1 cm et B = 0, 5 T. Tracer l'allure du graphe de v(z).

III. Exemple d'application

On étudie le système schématisé figure 3 ; le sodium liquide se déplace dans un conduit cylindrique de longueur Δx = L, de section rectangulaire Δy = l, Δz = D. Les deux côtés perpendiculaires à Oy sont des électrodes ayant pour aire ΔxΔz; on négligera les modifications de vitesse à leur voisinage; la vitesse du fluide est alors supposée uniforme.

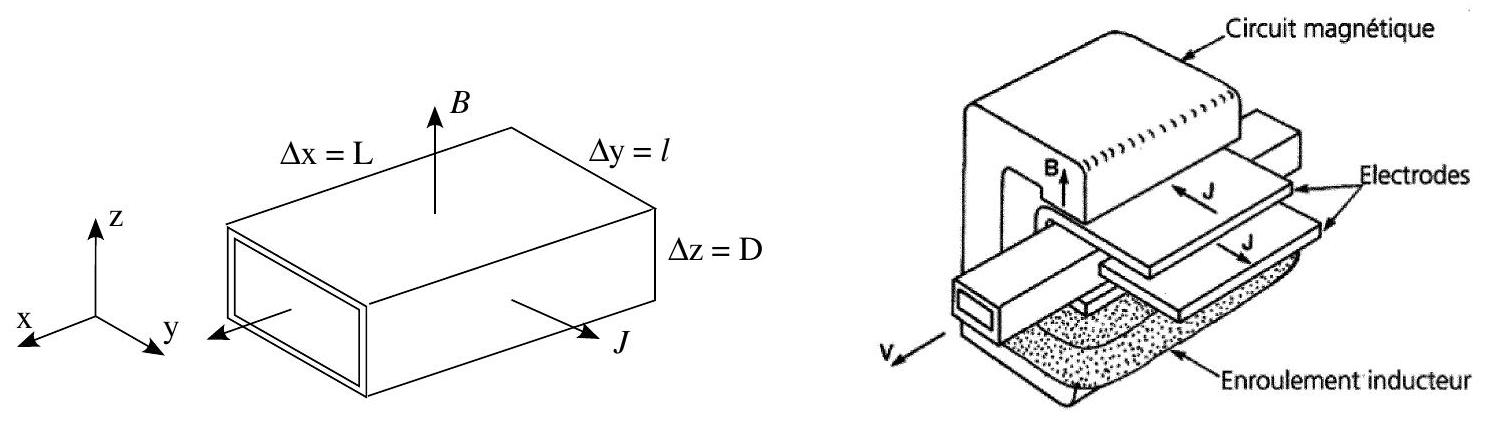

Figure 3
1.a) Exprimer (dP)/(dx) = K en fonction de E, B, v_0 et σ. Quelle application peut-on imaginer pour un tel système dans le cas où E > v_0 B ?
b) Application numérique. On donne : Débit volumique Q = 3 × 10^(− 3) m^(− 3) ⋅ s^(− 1), D = 2 cm, l = 10 cm, L = 40 cm, B = 0, 5 T, σ = 23 × 10^6 Ω^(− 1) ⋅ m^(− 1). La différence de potentiel V_A − V_B entre les électrodes vaut V_A − V_B = 0, 1V.
Calculer la différence de pression ΔP entre la sortie et l'entrée du système.
c) Expliciter la relation entre la ddp V_A − V_B et l'intensité I qui traverse le fluide. Montrer que le schéma de la figure 4a est équivalent au dispositif de la figure 3, et en préciser les éléments R_f et e_0.
Figure 4a
d) L'ensemble est alimenté par un générateur de courant I_S. Une partie de ce courant ne traverse pas le fluide, mais le court-circuite en cheminant dans les parois du tube conductrices, de résistance R_2. De plus les parois d'amenée et de sortie du courant ont une résistance R_p; on pose R_1 = R_f + R_p, cette situation est schématisée figure 4b. Exprimer ΔP en fonction de I_S et de Q, à l'aide des paramètres du dispositif.
Figure 4b
e) Montrer qu'à débit Q et intensité fournie I_S fixés, ΔP présente un maximum pour une valeur du champ magnétique B^(max) dont on donnera l'expression. Quelle est la valeur de la différence de pression correspondante ΔP^(max) ?
f) Application numérique. On donne Q = 3 × 10^(− 3) m^3 ⋅ s^(− 1), I_S = 1 × 10^4 A, D = 2 cm, R_1 = 2 × 10^(− 6)Ω et R_2 = 2 × 10^(− 5)Ω. Calculer B^(max) et ΔP^(max).
2. Conservant la même installation on supprime la source de courant externe. Les électrodes sont reliées par une résistance externe R_(ext). Pour simplifier, on ignorera la résistance de fuite R_2 décrite en 1.c. La vitesse du fluide v_0 est maintenue constante (figure 5).
Figure 5
a) Déterminer l'intensité I du circuit en fonction de v_0, B, l, R_1 et R_(ext).
b) Calculer la différence de pression entre l'entrée et la sortie; préciser son signe. Quel rôle joue ce dispositif?
Exprimer la puissance mécanique reçue par le fluide en fonction de v_0, B, l, R_1 et R_(ext).
c) On définit le rendement ρ de l'installation comme le rapport entre la puissance utilisée (par effet Joule) dans la résistance externe R_(ext) et la puissance mécanique reçue. L'exprimer en fonction de R_1 et R_(ext). Interpréter le résultat simple obtenu.
d) Calculer I et ρ avec Q = 3 × 10^(− 3) m^3 ⋅ s^(− 1), B = 0, 5 T, D = 2 cm, R_1 = 2 × 10^(− 6)Ω et R_(ext) = 4 × 10^(− 6)Ω.
e) Dans certains réacteurs nucléaires on doit faire fonctionner un circuit primaire contenant un fluide caloporteur, par exemple le sodium liquide qui se trouve être dans ce cas irradié au cœur du réacteur, et un circuit secondaire comportant toujours du sodium mais cette fois non irradié. Le flux dans le circuit primaire est causé par l'énergie thermique venant du réacteur. À partir des propriétés des dispositifs étudiés en 1) et 2), expliquer comment, en couplant ces dispositifs, on peut assurer la circulation dans le circuit secondaire. Quel est l'intérêt d'un tel système du point de vue mécanique?

IV. Pompe à induction

On envisage un écoulement de fluide conducteur analogue aux précédents, dans un conduit identique, mais soumis cette fois à un champ magnétique B⃗^0 variant sinusoïdalement en fonction du temps et en outre «glissant ». Sa composante verticale, en notation complexe est de la forme :
B_z^0 = B_0 e^(j(ωt − kx))

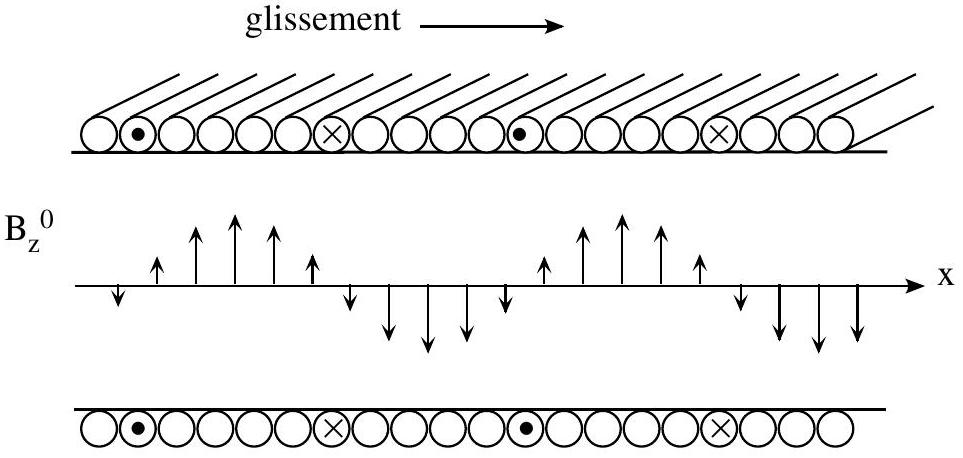

Ce champ est produit par des bobines plates réparties de part et d'autre du tube (figure 6) alimentées par des courants convenablement déphasés les uns par rapport aux autres. La composante inévitable B_x selon Ox joue un rôle parasite; on supposera qu'elle reste faible et que son rôle est négligeable. De même les perturbations dues aux extrémités ainsi que celles liées à «l'effet de peau», limitant la pénétration du champ électromagnétique dans un milieu conducteur, ne seront pas prises en compte. Toutes les grandeurs sont indépendantes des variables y et z.
Figure 6
L'étude est effectuée dans l'approximation des régimes quasistationnaires et en régime permanent.
  1. Dans le fluide en mouvement, il apparaît un courant induit de la forme :
J⃗ = J_y e⃗_y avec J_y = J_0 expj(ωt − kx)
Montrer que le champ magnétique B⃗^i créé par ce courant est donné par B_z^i = (μ_0/jk)J_y.
2. Soit B⃗^t = B⃗^0 + B⃗^i le champ magnétique total. Déterminer le champ électrique E⃗ = E_y e⃗_y associé à ce champ. On posera par la suite u_B = ω/k.
3. Écrire la loi d'Ohm reliant J⃗ à E⃗ et à B⃗^t, le fluide, de conductivité σ, étant en mouvement à la vitesse v⃗ = ve⃗_x. On pose G = v/u_B et R_m = μ_0 σu_B/k. Exprimer J_y en fonction de B_z^0 à l'aide des paramètres σ, u_B, R_m et G.
4. Exprimer de même E_y en fonction de B_z^0.
5. Calculer P_(elec), densité de puissance électrique moyenne reçue par les porteurs de charge mobiles du fluide.
6. Calculer f_x, densité de la force moyenne qui s'exerce sur le fluide. En déduire l'expression de la densité de puissance correspondante P_(meca) reçue par le fluide.
7. On suppose G < 1. Interpréter les signes de P_(elec) et de P_(meca) en précisant le rôle du dispositif. On définit le rendement du système par r = P_(meca)/P_(elec). Justifier ce choix et donner son expression.
8. Application numérique. On considère l'écoulement, dans un conduit de section rectangulaire, d'un mélange eutectique Na-K de conductivité σ = 26 × 10^6 Ω^(− 1) ⋅ m^(− 1); sa vitesse est de 45 m ⋅ s^(− 1).
L'amplitude du champ magnétique est |B_0| = 0, 5 T; sa fréquence est de 100 Hz et la vitesse de glissement vaut u_B = 50 m ⋅ s^(− 1)
Calculer R_m et le rendement r. La longueur utile du conduit est L = 1 m; calculer la différence de pression entre entrée et sortie en l'absence de frottements.
9. Quel rôle joue le dispositif si u_B < v, soit G > 1 ?
