CCINP Physique MP 2016Sujet, corrigé et rapport du jury

Les trois parties du sujet peuvent être traitées de manière indépendante les unes des autres, même s'il y a entre elles un fil conducteur. A l'intérieur de chaque partie, de nombreuses questions sont aussi indépendantes les unes des autres. Le candidat peut utiliser une formule donnée dans l'énoncé, sans l'avoir démontrée, pour résoudre la suite du problème.

Des réponses claires, précises, exposées avec rigueur, des formulations homogènes et des applications numériques suivies d'une unité et comportant le bon nombre de chiffres significatifs sont attendues.

Dans ce problème, nous étudierons quelques propriétés d'ondes en utilisant des fonctions d'ondes mais aussi quelques propriétés des corpuscules associés comme les photons, les phonons et les électrons. Nous étudierons en particulier deux types de cavité : un interféromètre et un puits quantique.

Données ou formules nécessaires :

I.1. Rappeler quels sont les liens entre la pulsation ω et le vecteur d'onde k⃗ d'une onde électromagnétique et les caractéristiques de la particule associée, le photon.
I.2. Quels sont les ordres de grandeur de l'énergie, exprimée en eV, d'un photon visible et d'un photon X qui est diffracté par les réseaux cristallins ?
I.3. Pour un photon qui se propage dans un milieu d'indice n, justifier pourquoi sa quantité de mouvement (impulsion) vaut en norme p = (nh)/(λ_0).

I.4. Donner le vecteur d'onde et la pulsation de l'onde associée à une particule non relativiste d'énergie E et de quantité de mouvement p⃗ = m(dx)/(dt)e_x^(→−).

I.5.a. Etablir la longueur d'onde associée à un électron, initialement immobile, non relativiste, accéléré avec une différence de potentiel U.
I.5.b. Déterminer la valeur de U, pour laquelle on obtiendrait la même longueur d'onde que celle d'un photon X de λ = 0, 1 nm.
I.6. Un électron, qui assure la conduction métallique, doit-il être considéré comme quantique ? On considère que le réseau cristallin est caractérisé par un paramètre de maille a de l'ordre de 10^(− 10) m et que les électrons libres ont une vitesse due à l'agitation thermique. On se placera à 300 K .
I.7. Pouvez-vous citer les noms de 3 physiciens qui se sont illustrés par leur contribution en physique quantique ? Placer leurs travaux par ordre chronologique.

I.8. Une onde sonore monochromatique se décrit, comme toute onde, au moyen d'une pulsation ω et d'un vecteur d'onde k⃗. On lui associe une particule appelée phonon.
I.8.a. Donner la quantité de mouvement q⃗ du phonon associé à une onde acoustique de fréquence v, qui se propage dans l'eau avec une célérité V⃗ = Vu⃗ = ω/ku⃗, u⃗ étant le vecteur unitaire de la direction de propagation orienté dans le sens de la propagation.
I.8.b. Donner l'énergie e_p de ce phonon.
I.8.c. Evaluer numériquement q = ‖q⃗‖ et e_p (en eV ), pour une fréquence sonore de 1, 0kHz et une vitesse de propagation V = 1, 5 km.s^(− 1).
I.8.d. Comparer les caractéristiques de ce phonon avec celles d'un photon du domaine visible.

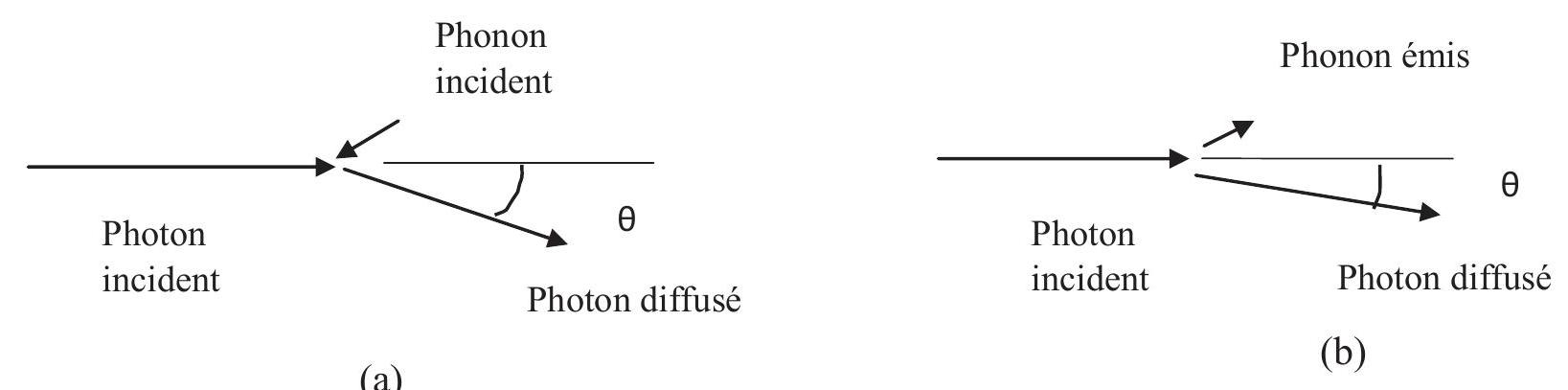

I.9. La diffusion Brillouin correspond à un choc entre une particule photon incident et une particule phonon avec annihilation du phonon et diffusion d'un photon émergent. On suppose que le système est un système isolé. La situation des vecteurs quantités de mouvement avant et après le choc est représentée par les vecteurs de la figure 1 (a).
Justifier pourquoi la quantité de mouvement se conserve dans un système isolé. Quelle autre grandeur est conservative ?

I.10. On considère un phonon associé à l'onde sonore, engendrée dans l'eau liquide, qui se propage avec une célérité V = 1525 m.s^(− 1), à 50^∘C. L'indice optique de l'eau vaut 1,33 . Une source de lumière laser, de longueur d'onde λ_(inc) = 0, 53μ m et de fréquence v_(inc), arrive sur une cuve remplie d'eau liquide juste saturante. La collision photon-phonon engendre un photon de longueur d'onde λ_(ém) (fréquence v_(ém) ).

On observe le faisceau lumineux transmis dans la direction qui fait un angle θ avec la direction du faisceau incident. Dans ce choc, le phonon de quantité de mouvement initiale q⃗ disparait. On peut établir, à partir des lois de conservation précédemment citées et en tenant compte des ordres de grandeur, que la quantité de mouvement du phonon vaut :

I.10.a. En déduire le décalage en fréquence du photon Δv^+ = v^+_(ém) − v_(inc) en fonction de λ_(inc,)n, V et θ.
I.10.b. Evaluer numériquement le décalage Brillouin dans la direction θ = 90^∘, pour l'eau saturante à 50^∘C, sous les deux formes suivantes :
i) absolu en fréquence Δv^+;
ii) relatif en longueur d'onde Δλ^+/λ_(inc).
I.10.c. La résolution d'un spectromètre à réseau vous semble-t-elle suffisante pour déceler ce décalage?

On utilise un système optique constitué de deux miroirs plans parallèles, semi-réfléchissants de pouvoir de réflexion très élevé, distants de d, séparés par de l'air d'indice égal à 1 . On éclaire ce système par un faisceau de lumière parallèle comportant éventuellement plusieurs raies monochromatiques.

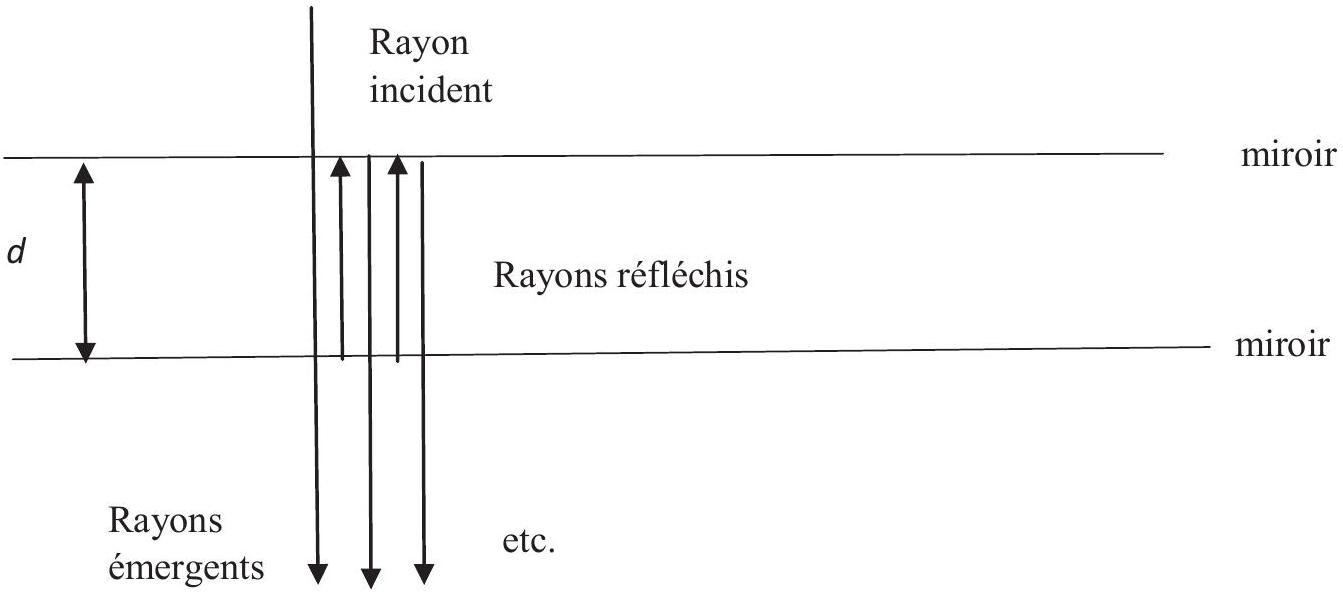

La situation est représentée sur la figure 2. Les rayons réfléchis et réfractés ont été décalés par souci de lisibilité.

II.1. Etablir la différence de marche ΔL, en incidence normale, entre deux rayons émergents successifs.
II.2. Dans les interférences à N ondes (comme dans un réseau par exemple), quelle est la condition à respecter pour obtenir des interférences constructives ?
II.3. Que vaut l'ordre d'interférence pour une composante de longueur d'onde λ du faisceau incident?
II.4. On fait varier la distance d (sur des distances de l'ordre du μm, alors que d est de l'ordre du cm).
II.4.a. Pour quelles valeurs de d = d_p, obtient-on des interférences constructives pour une longueur d'onde λ donnée ? En supposant que l'intensité est très faible pour des valeurs différentes des d_p, tracer l'allure de l'intensité reçue en fonction de d, pour une onde incidente monochromatique de longueur d'onde λ.
II.4.b. Que vaut δ la plus petite variation de d entre deux maxima d'intensité pour une longueur d'onde donnée ?

Le faisceau qui arrive sur l'interféromètre est celui qui sort de la cuve à eau pour θ = 90^∘. Il a trois composantes dans son spectre λ^−, λ_(inc) et λ^+telles que λ^− > λ_(inc) > λ^+. La longueur d'onde λ^− correspond à la création d'un phonon au lieu de l'annihilation (figure 1b, page 3 ).
II.5. Préciser quel est le spectre en fréquence correspondant (on citera les fréquences en ordre croissant).
II.6. On règle au préalable la distance d à une valeur d_0 qui correspond au pic d'intensité d'ordre p pour λ_(inc). Quel est le lien entre p et d_0 ?
II.7. On déplace le miroir mobile autour de d_0.
II.7.a. Quelles sont les valeurs de d = d_0 ± δ qui correspondent pour cette même longueur d'onde aux ordres p + 1 et p − 1 ?
II.7.b. Quelles sont les valeurs de d = d_0 ± ε qui correspondent aux pics d'ordre p des 2 autres composantes du spectre ?
II.7.c. Montrer que la quantité Z = (Δν^+)δ/ε, appelée intervalle spectral libre, vaut Z = c/(2d_0). Peut-on travailler si Δv^+ > Z ? Comment doit-on choisir d_0 ? La valeur de 1, 25 cm convientelle?
II.7.d. Tracer l'allure de l'intensité en fonction de d dans le domaine centré autour de d_0 et de largeur 2δ. On supposera l'intensité des pics Brillouin légèrement supérieure aux autres. Ecrire sur chaque pic représenté, à quel ordre et à quelle fréquence il correspond.
II.8. On utilise un interféromètre dont l'intervalle spectral libre vaut Z = 15GHz. On réalise une première expérience de diffusion Brillouin avec de l'eau liquide à 50^∘C dans les conditions de saturation et une seconde expérience avec de l'eau liquide dans un état «métastable» 50^∘C. Les résultats de la première expérience sont donnés dans le tableau 1 (page 6) : la valeur est celle du facteur de transmission G (rapport de l'intensité à une intensité de référence) pour les pics successifs dans l'intervalle spectral libre. En dehors de ces pics très étroits, la valeur de G est assimilée à 0 . Pour chaque pic est indiqué le décalage spectral en fréquence.

II.8.a. Pour chaque pic de l'expérience 1, indiquer, en complétant le tableau, l'ordre et la fréquence en utilisant les notations de l'énoncé v_(inc), v^+et v^−.
II.8.b. Sachant que le nouveau décalage Brillouin Δv^+vaut 4, 8GHz dans l'expérience 2, déterminer la vitesse du son dans l'eau métastable.

Dans cette sous-partie, nous allons essayer de comprendre pourquoi l'interféromètre a un excellent pouvoir de résolution comme spectromètre.

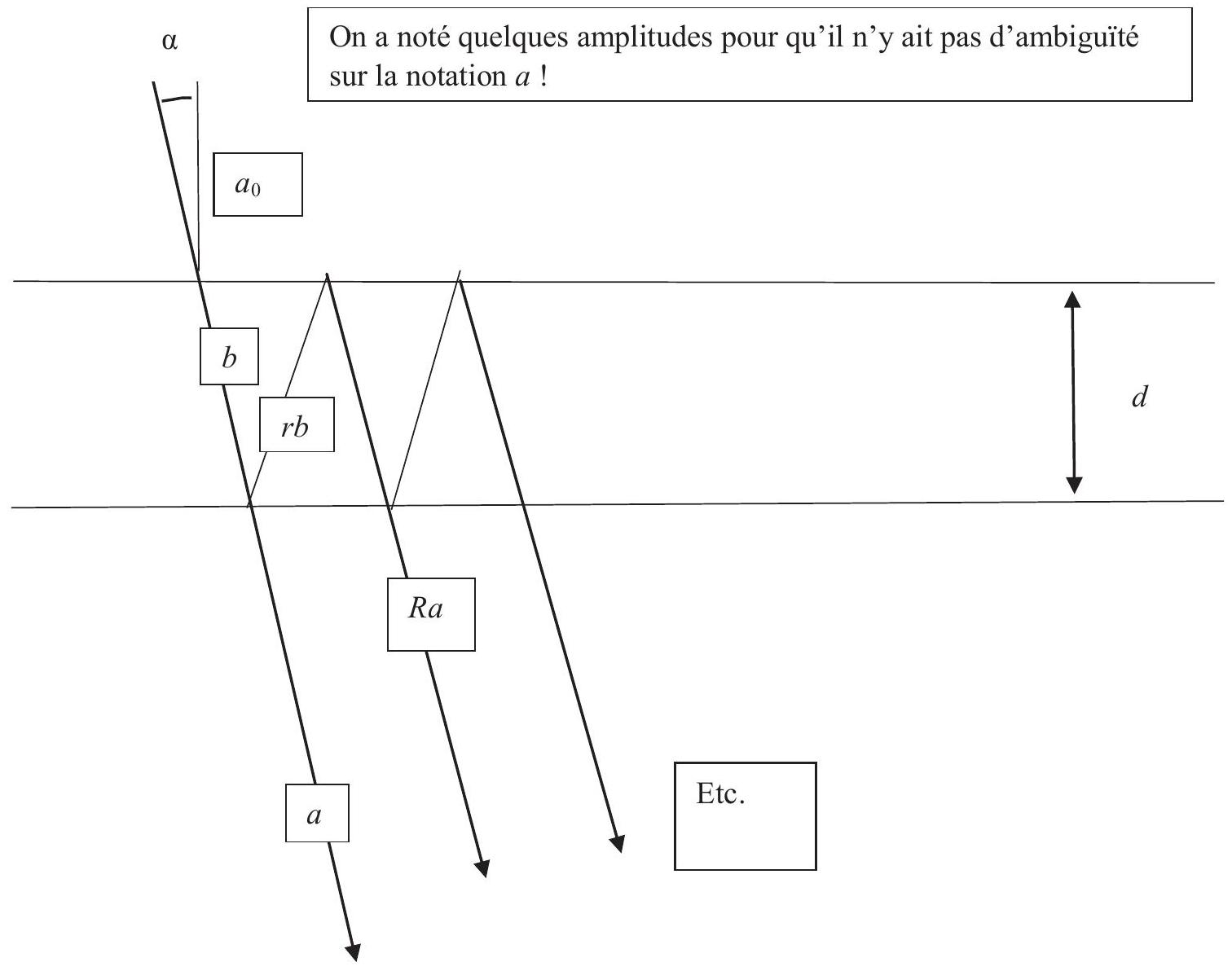

II.9. On suppose que le dispositif précédemment décrit est éclairé par une onde plane de longueur d'onde λ_0, sous une incidence α faible. La situation est représentée figure 3.

II.9.a. Etablir la différence de marche entre deux rayons transmis successifs.
II.9.b. On appelle r = (a_(refléchie))/(a_(incidente)) le coefficient de réflexion de l'amplitude de l'onde lumineuse quand elle se réfléchit sur les miroirs à l'intérieur de la cavité. On note R = r^2 qui a une valeur quantité proche de 1 mais évidemment inférieure. Comment s'écrit l'amplitude du énième rayon transmis si on nomme a l'amplitude de l'onde émergente sur le premier rayon transmis quand elle sort du miroir inférieur ? On l'exprimera avec a, R et φ = 4π/λ_0 dcosα.
II.9.c. Poser la formule qui permettrait de calculer l'amplitude totale de l'onde dans la direction θ, en tenant compte des interférences de N → ∞ ondes transmises. On rappelle que la somme des termes d'une progression géométrique se calcule avec la formule :

On en déduit que le facteur de transmission vaut G(α, d) = [1 + (4R)/((1 − R)^2)sin^2((2π)/(λ_0)dcosα)]^(− 1).
II.9.d. Quelle sera la forme des figures d'interférences observées dans le plan focal d'une lentille convergente placée parallèlement aux miroirs ?
II.9.e. A quelles valeurs de φ correspondent les pics d'intensité ?
II.9.f. Pour la suite du problème, on observe dans la direction α = 0. Que devient la fonction G(0, d) dans le cas où R est très grand, c'est-à-dire R = 1 − ρ avec ρ très petit devant 1 ?
II.10. On suppose que d = d_0 = p(λ_0)/2 avec p entier. On veut donner une évaluation de la largeur des pics. Comme l'intensité n'est jamais nulle, on va prendre sa largeur à mi-hauteur, c'est-à-dire chercher l'intervalle Δd = d^+ − d^−, autour de d_0 dans lequel G(0, d) > 1/2.
II.10.a. Quand avez-vous déjà utilisé ce genre de point de vue dans un autre domaine de la physique?
II.10.b. Quelle est la valeur de p si on a écarté le miroir de droite à partir de la distance d_0 = 1, 2615 cm entre les deux miroirs ?

II.10.d. On considère qu'on peut distinguer 2 pics correspondant à 2 longueurs d'onde voisines λ et λ + Δλ, si le déplacement de d, qui fait passer d'un pic à l'autre au même ordre p, est supérieur à Δλ/2. En déduire quel est le plus petit écart de longueur d'onde détectable Δλ en fonction de ρ, p et λ_0.
II.10.e. Justifier l'hypothèse de la question II.4.a (page 5).
II.11. On travaille avec des parois métallisées de telle façon que R = 0, 95. Déterminer Δd, Δλ/λ_0 et la valeur minimale G_(min) du facteur de transmission. Conclure quant à l'observation du décalage Brillouin de l'eau saturante à 50^∘C dans l'expérience décrite précédemment.
II.12. Retrouver rapidement l'expression des modes propres d'une onde stationnaire dans la cavité. Quel résultat précèdent retrouve-t-on?

Nous allons étudier dans cette partie une particule, autre que le photon dans une cavité, dans le cadre de la mécanique quantique. Cette particule de masse m se déplace sur l'axe des x dans un potentiel U(x) tel que U(x) = 0 pour a > x > − a et U(x) → ∞ pour x > a et x < − a avec a > 0. On note φ(x) une fonction d'onde stationnaire de la particule et E son énergie associée.
On pose k = √(2mE/ℏ^2).

III.1. Rappeler l'équation de Schrödinger.
III.2. Justifier que pour les domaines x < − a et x > a, la seule solution possible est φ(x) = 0. Commenter.
III.3. A partir de la recherche des solutions de l'équation de Schrödinger, déterminer les valeurs des niveaux d'énergie E dans le domaine − a < x < a. Commenter.
III.4. Exprimer les fonctions d'onde. Commenter.
III.5. Représenter la fonction d'onde pour les deux premiers niveaux.
III.6. En appliquant l'inégalité d'Heisenberg, justifier que l'énergie ne peut pas être nulle.
III.7. Comparer à la situation classique d'une particule dans une cuvette de potentiel.

III.8. Que vaut la valeur moyenne ⟨x⟩ de la position de la particule dans l'état fondamental ?
III.9. Le calcul de la valeur moyenne de la distance au centre du puits √(⟨x^2⟩) conduit à :

En déduire l'écart-type de position.
III.10. Quel est l'ordre de grandeur de l'écart-type en impulsion ? Est-ce en accord avec l'ordre de grandeur de l'énergie du niveau fondamental ?
