Centrale Physique 2 TSI 2004Sujet

Tout résultat fourni par l'énoncé pourra être utilisé ultérieurement sans justification. Le problème étudie les principes physiques de certains dispositifs mis en œuvre dans un moteur automobile. Dans un moteur à essence quatre temps, la chaleur dégagée par la combustion du mélange gazeux air-carburant induit une augmentation de pression qui repousse le piston coulissant dans le cylindre. Un système bielle-manivelle transforme le mouvement de translation du piston en un mouvement de rotation du vilebrequin. Une fraction de l'énergie mécanique est convertie en énergie électrique pour charger la batterie d'accumulateurs qui alimente ensuite le véhicule en électricité.

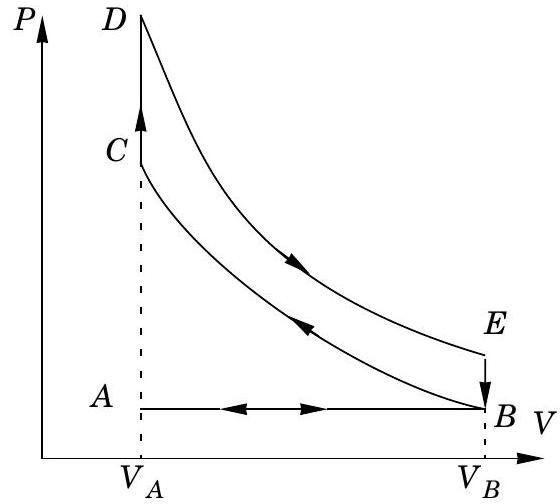

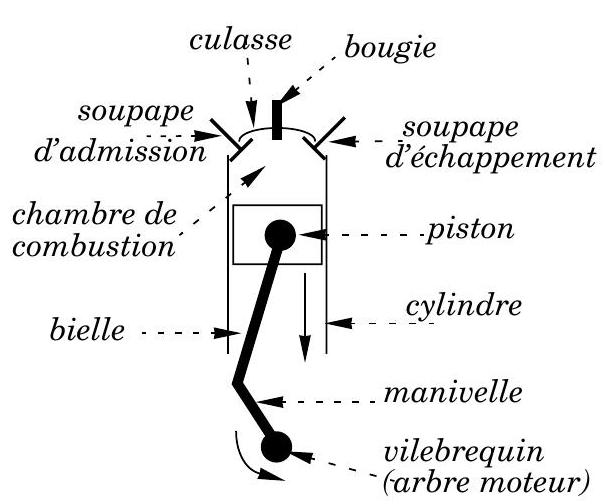

Le fonctionnement du moteur est modélisé par le cycle (idéalisé) représenté cidessous et appelé cycle Beau de Rochas.

Définitions et notations :
Point Mort Haut (PMH) : position la plus haute du piston (points A, C et D du cycle) ;
Point Mort Bas (PMB) : position la plus basse du piston (points B et E du cycle) ;
V_A, volume mort, volume de la chambre de combustion au PMH ;
V_B, volume de la chambre de combustion au PMB ;
Cylindrée unitaire (c'est-à-dire d'un seul cylindre) : V_B − V_A;
Rapport volumétrique (ou taux de compression) : α = V_B/V_A;
Longueur de la manivelle: ℒ;
Alésage 𝒜 : diamètre du cylindre.
Le cycle Beau de Rochas est constitué des transformations suivantes :

On appelle système (Syst) le mélange gazeux contenu dans le cylindre. Ce mélange se comporte comme un gaz parfait diatomique. On suppose de plus que son nombre de moles reste constant (même au cours de la combustion) en dehors des phases d'admission et d'échappement. On néglige tout échange de chaleur entre les parois du cylindre et le mélange gazeux. Le système (Syst) est caractérisé par son volume V, sa température thermodynamique T et sa pression P. La pression P du contenu du cylindre s'exerce sur le piston, dont l'autre «face» est soumise à la pression atmosphérique P_(at)(= P_A) supposée constante et égale à 10^5 Pa. La vitesse angulaire ω du vilebrequin est constante.

I.A.1) Combien y a-t-il de «temps moteur» et de «temps résistant» au cours d'un cycle thermodynamique? À combien de tours de vilebrequin correspond un cycle thermodynamique?
I.A.2) Quelle est, en fonction de ω, la durée du temps «moteur»?

I.B.1) Déterminer les capacités thermiques (calorifiques) molaires à volume et pression constants C_v et C_p pour le système (Syst) en fonction de la constante des gaz parfaits R et du rapport γ = C_p/C_v. On donne : R = 8, 314 (SI) ; γ = 1, 4. Calculer les valeurs numériques de C_v et C_p en précisant leur unité.
I.B.2)
a) Préciser les relations liant P à V pour chacune des transformations du cycle thermodynamique.
b) Quel est le travail reçu par le système (Syst) au cours de la phase d'admission? Au cours de la phase d'échappement? À quoi correspondent ces travaux sur le cycle ? Quel est le travail des forces de pression reçu par le piston lors de ces phases?
c) Le diagramme représentant le cycle thermodynamique renseigne-t-il sur le caractère moteur de la machine étudiée ?
I.B.3) La quantité de chaleur reçue de la source chaude provient de la combustion du mélange. Définir le rendement ρ du cycle en fonction des quantités de chaleur Q_(CD) et Q_(EB) reçues par le système (Syst) au cours des transformations CD et EB. Exprimer ce rendement en fonctions des températures aux différents points du cycle. Établir l'égalité : ρ = 1 − α^(1 − γ).
I.B.4) Représenter le cycle ( BCDEB ) de transformations subies par le système (Syst) en coordonnées T, S (température thermodynamique T en ordonnée, entropie S du système (Syst) en abscisse). On précisera l'équation des différentes portions du cycle. Que représente l'aire de ce cycle (on justifiera la réponse) ?

I.C.1) α = 10. La température du gaz à l'admission est supposée constante et égale à 77^∘C(350 K).
Calculer la température des gaz en fin de compression et le rendement théorique.
I.C.2) 𝒜 = 80 mm, ℒ = 50 mm. La masse molaire M_(air) de l'air vaut 29 g ⋅ mol^(− 1). La combustion d'un gramme de mélange dégage une chaleur égale à 2, 85 kJ.
a) Quelle est la cylindrée totale du véhicule équipé d'un moteur à quatre cylindres?
b) Quelle est la masse d'air aspirée par le moteur et par cycle ?
c) Que valent la température théorique en fin de combustion et la pression maximale atteinte au cours du cycle? Commenter.

I.D.1) Discuter la façon dont chacune des étapes ( AB, BC, CD, DE, EB et BA ) du cycle théorique est «déformée» en réalité.
I.D.2) Dessiner l'allure du cycle réel en coordonnées P, V ( P en ordonnée, V en abscisse).

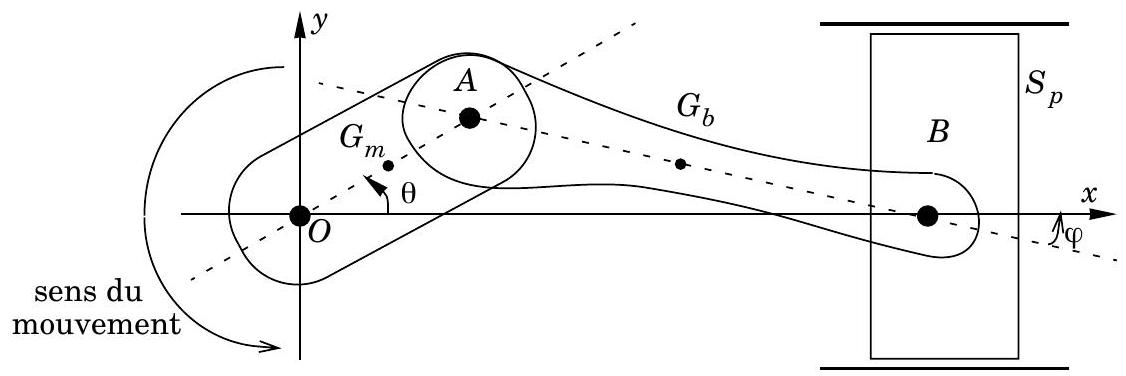

( O, u⃗_x, u⃗_y, u⃗_z ) est une base orthonormée directe. La manivelle, solidaire du vilebrequin, tourne autour du point fixe O. La bielle est liée à la manivelle en A et au piston en B.

La vitesse angulaire du vilebrequin et de la manivelle,

est constante. Le point B se déplace sur l'axe ( Ox ), on repère sa position par OB = x(t). Les positions de la manivelle et de la bielle sont repérées par les angles θ = ωt et φ.

Les caractéristiques du système sont les suivantes :

II.A.1)
a) Exprimer x en fonction de OA, AB, θ et φ, puis en fonction de OA, AB et θ seulement.
b) On considère que le rapport (OA)^2/(AB)^2 est très inférieur à 1 . Déterminer l'incertitude relative commise lorsqu'on adopte pour x l'expression :

c) Faire l'application numérique avec (OA)/(AB) = 1/4. On conserve pour la suite l'expression simplifiée précédente de x qui ne fait plus intervenir l'angle φ.
II.A.2)
a) Exprimer le rapport V/V_A du volume V du cylindre au volume V_A au point mort haut en fonction de x, α (taux de compression), OA et AB puis en fonction de θ, α, OA et AB.
b) Tracer l'allure de la courbe V(θ)/V_A pour α = 10 et (OA)/(AB) = 1/4.
II.A.3) Que valent la vitesse v = dx/dt et l'accélération a = d^2 x/dt^2 du point B en fonction de OA, AB, θ et ω ?
II.A.4) Quelle est, en fonction de I_(m, Oz), ω, I_(b, Gb), dφ/dt, M_b, m_p, v et de la vitesse v(G_b) du centre de masse de la bielle, l'énergie cinétique du système {manivelle-bielle-piston} ?

Pour simplifier l'étude, on modélise la manivelle par un ensemble de deux masses ponctuelles m_(m, O) (située en O ) et m_(m, A) (située en A ). On fait de même pour la bielle avec m_(b, A) (en A ) et m_(b, B) (en B ).
II.B.1) À quelle(s) condition(s) cette transformation (qui laisse invariantes les distances OA et AB ) ne change-t-elle pas les caractéristiques de l'inertie du système ? Est-il a priori possible de satisfaire à cette (ces) condition(s) ?
II.B.2) En se plaçant dans le cas où les conditions ci-dessus sont satisfaites, exprimer l'énergie cinétique du système en fonction de m_(m, A), m_(b, A), m_(b, B) et des
vitesses v(A) et v(B) des points A et B. On concerve cette expression simplifiée dans les questions qui suivent.
II.B.3) On suppose que le dispositif est bien lubrifié de sorte que le mouvement a lieu sans dissipation d'énergie. Montrer que le couple C disponible sur le vilebrequin s'exprime sous une forme faisant intervenir un terme d'inertie et un terme de pression :

II.B.4) Tracer, à l'aide des résultats des questions I.B.2), I.C.2) et II.A.2), l'allure de la courbe P(θ)/P_(at).

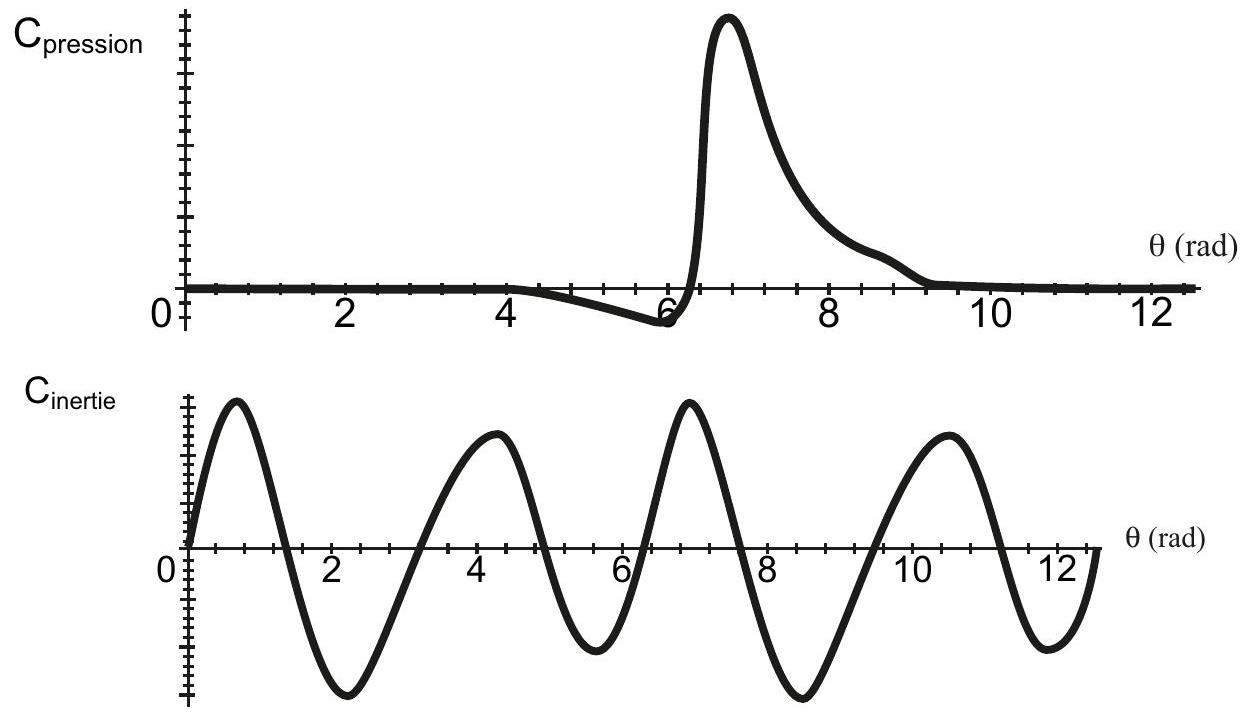

II.B.5) Les courbes suivantes représentent C_(pression)(θ) et C_(inertie)(θ) (les échelles verticales sont différentes) :

a) Représenter sur un même graphe la courbe C_(inertie) pour deux vitesses de rotation ω_1 et ω_2 différentes ( ω_1 < ω_2 ). Faire de même pour la courbe C_(pression).
b) Représenter l'allure des couples C_(pression)(θ) et C_(inertie)(θ) pour un moteur de quatre cylindres déphasés d'un quart de cycle thermodynamique.
c) Est-il possible que le couple C soit toujours positif ?
d) Quel peut être l'intérêt d'utiliser une manivelle en titane?

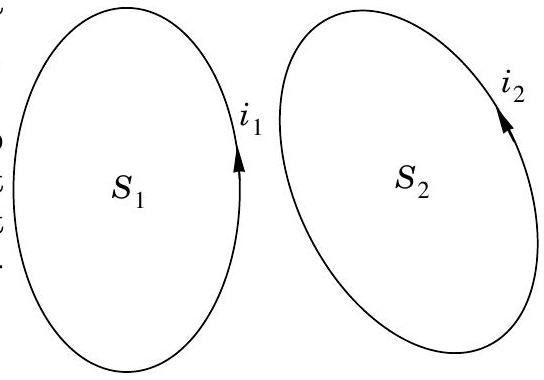

Deux spires filiformes indéformables, S_1 et S_2 sont parcourues par des courants i_1 et i_2 variables.
III.A.1) Montrer que le flux Φ_1 du champ magnétique à travers la spire S_1 peut s'écrire Φ_1 = L_1 i_1 + M_(12)i_2 où L_1 et M_(12) sont des coefficients ne dépendant que de la géométrie des spires.
III.A.2) On écrit de même Φ_2 = L_2 i_2 + M_(21)i_1

et on admet l'égalité M_(12) = M_(21) = M. Justifier que L_1 est positif. Que dire du signe de M ?

III.B.1) Un solénoïde circulaire infini d'axe Ox constitué de n spires par unité de longueur est parcouru par un courant i.
a) Déterminer la direction du champ magnétique en tout point de l'intérieur du solénoïde.
b) En admettant que le champ est uniformément nul à l'extérieur du solénoïde, montrer que le champ est uniforme à l'intérieur du solénoïde et y vaut μ_0 ni.
III.B.2)

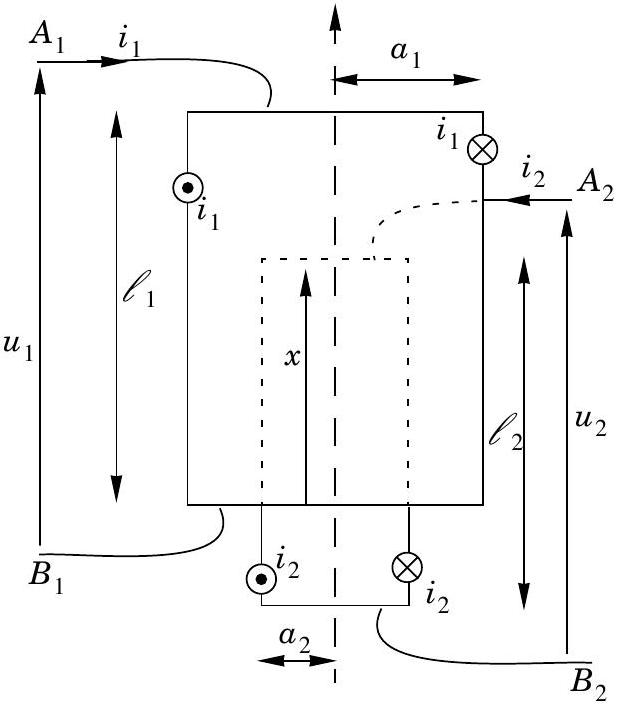

On considère deux solénoïdes circulaires coaxiaux de longueurs ℓ_1 et ℓ_2, de rayons a_1 et a_2(< a_1), de nombres totaux de spires N_1 et N_2, parcourus par des intensités i_1 et i_2 (de sens indiqués sur la figure). Les spires sont uniformément réparties. On repère la position relative des solénoïdes par l'abscisse x. L'enroulement (1) sera qualifié de primaire, le (2) de secondaire.
On néglige les effets de bord : le champ créé par un des solénoïdes est égal, en un point de son volume intérieur, au champ qu'il créerait s'il était infiniment long; le champ est nul ailleurs.

a) À quelle condition cette hypothèse (satisfaite par la suite) est-elle réaliste ?
b) Calculer les coefficients de mutuelle inductance M et d'auto-inductance L_1 et L_2 ainsi que le coefficient de couplage k = M/√(L_1 L_2) pour ces deux solénoïdes.
III.B.3) On suppose dorénavant x = ℓ_1 = ℓ_2 et a_1 = a_2. Que deviennent L_1, L_2 et M ? On néglige la résistance des deux solénoїdes. Dans ces conditions, quelle relation lie, en régime variable, les tensions u_1(t) et u_2(t) aux nombres de spires N_1 et N_2 ?

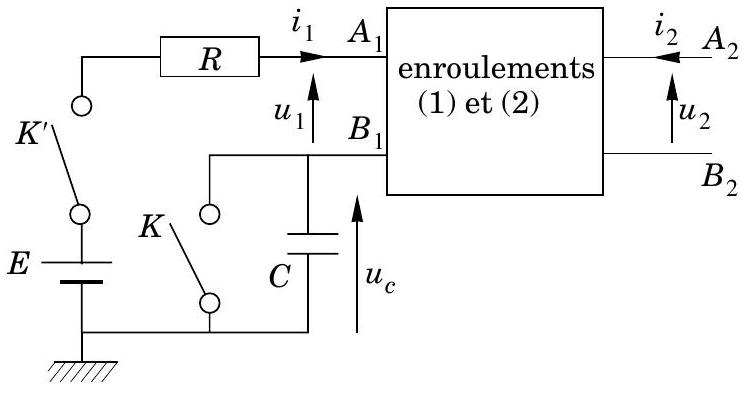

Un système d'allumage à rupteur comprend les éléments suivants : un interrupteur K (rupteur) dont l'ouverture et la fermeture sont synchronisées avec la rotation du moteur, une résistance R, un condensateur C et un ensemble de deux enroulements identique à celui de la question III.B.3)

(on le caractérise par ses coefficients L_1 et M ). La mise sous tension du système d'allumage est réalisée à l'aide de l'interrupteur K^′ (clef de contact) supposé fermé et du générateur de force électromotrice E = 12 V (batterie d'accumulateurs). Les points A_2 et B_2 sont reliés aux électrodes de la bougie d'allumage qui a pour fonction de créer un arc électrique (entre ses deux électrodes).
Les différentes étapes du fonctionnement périodique (période T ) du dispositif sont:

On appelle nombre de Dwell la quantité D = 100(t_1/T).
III.C.1) On rappelle la valeur du champ disruptif de l'air : E_d = 3 ⋅ 10^6 V ⋅ m^(− 1). Une distance de 0, 6 mm sépare les deux électrodes de la bougie.
a) Quel est l'ordre de grandeur de la tension dont il faudrait par conséquent pouvoir disposer pour faire apparaître l'arc électrique dans l'air?
b) Pourquoi faut-il une tension bien plus élevée pour créer un arc électrique dans le cylindre en fin de compression?
III.C.2) Charge de la bobine en courant
a) La durée T − t_2 est suffisamment longue pour que le régime permanent soit atteint. Quelles sont alors les valeurs du courant i_1 et de la tension u_c aux bornes du condensateur?
b) À t = 0, on ferme l'interrupteur K. Exprimer et tracer, en fonction du temps, l'allure de l'évolution du courant i_1 circulant dans l'enroulement primaire entre les instants de date t = 0 et t = t_1.
c) On suppose le régime permanent atteint à t_1. Quelle est l'énergie emmagasinée dans la bobine?

On ouvre l'interrupteur à la date t_1. On suppose pour l'instant que l'arc électrique n'apparaît pas.
a) Qu'observerait-on au niveau de l'interrupteur K lors de son ouverture, en l'absence de condensateur? Quel est par conséquent le rôle du condensateur?
b) Montrer que l'évolution de la tension u_c est décrite par l'équation différentielle :

avec L_1 Cω_0^2 = 1 et σ une constante à déterminer en fonction de L_1, R et C.
c) Qualifier, sans calcul, les différents régimes d'évolution possibles suivant les valeurs de σ. On suppose dans la suite σ < 1.
d) Que valent u_c(t_1) et (du_c/dt)(t_1) ?
e) Déterminer u_c(t) en fonction de E, ω_0, σ, t_1 et t.
f) Déterminer i_1(t) en fonction de E, R, ω_0, σ, t_1 et t.
g) Donner un temps caractéristique τ de la durée du retour de i_1 à 0 .
h) Montrer que

i) Calculer la valeur maximale u_(2 max) atteinte par |u_2| dans le cas σ < 1. La tension u_(2 max) est en pratique suffisante pour qu'apparaisse l'arc électrique.
III.C.4) Application numérique.

Dans un véhicule ayant quatre cylindres (déphasés d'un quart de cycle thermodynamique), les arcs sont engendrés successivement dans chacun des cylindres par un unique dispositif d'allumage. Le fonctionnement doit pouvoir rester correct jusqu'à une vitesse de 6000 tours par minute.
a) Quelle est la valeur minimale de la période T du dispositif ?
b) On donne D = 60. La valeur qu'atteindrait le courant i_1 si l'interrupteur K restait toujours fermé est 3 A . On souhaite que le courant i_1(t_1) soit au moins égal à 95% de cette valeur. En déduire la valeur du rapport L_1/R puis les valeurs de R et de L_1.
c) Pour déclencher l'arc électrique, il faut disposer d'une tension u_(2 max) de 20 kV . On adopte par ailleurs la valeur L_1 = 4mH.
u_(1max) vaut typiquement 300 V .
Calculer la valeur de la capacité C et celle du rapport N_2/N_1.
d) Évaluer le temps τ (défini à la question III.C.3-g) de retour de i_1 à 0 .
