Le sujet explore plusieurs aspects physiques et chimiques de la construction d'un bâtiment. La partie A étudie le sondage des sols par pénétrométrie dynamique. La partie B étudie la chimie de fabrication du ciment et la corrosion du béton armé. La partie C étudie une jauge de contrainte à corde vibrante utilisée pour surveiller les déformations du béton. La partie D étudie le transfert thermique à travers un mur, simple ou composite à changement de phase, lors d'un épisode de canicule.
1Partie A : pénétrométrie dynamiqueOn étudie le choc mou entre un mouton et une enclume pour établir la formule des Hollandais donnant la résistance dynamique de pointe du sol, puis on analyse des résultats expérimentaux de sondage.
2Partie B : la chimie du bétonOn étudie la thermodynamique de la réaction de clinkerisation produisant le ciment, son empreinte carbone, puis la corrosion du fer dans le béton armé à l'aide d'un diagramme potentiel-pH.
3Partie C : jauge de contrainte à corde vibranteOn étudie les modes propres de vibration d'un fil tendu instrumenté par une bobine, et on relie la fréquence de résonance à la déformation du béton environnant via la loi de Hooke.
4Partie D : transfert thermique à travers un murOn étudie la diffusion thermique dans un mur en béton simple puis composite intégrant un matériau à changement de phase, pour limiter la puissance thermique transmise lors d'une canicule.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : document officiel du concours, épreuve du 5 mai 2026. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Corrigé détaillé
52 questions
Indice, stratégie puis corrigé complet pour chaque question.
Afficher ou masquer la section
52 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré. Chaque question est vérifiée avant publication.
Le sujet explore plusieurs aspects physiques et chimiques de la construction d'un bâtiment. La partie A étudie le sondage des sols par pénétrométrie dynamique. La partie B étudie la chimie de fabrication du ciment et la corrosion du béton armé. La partie C étudie une jauge de contrainte à corde vibrante utilisée pour surveiller les déformations du béton. La partie D étudie le transfert thermique à travers un mur, simple ou composite à changement de phase, lors d'un épisode de canicule.

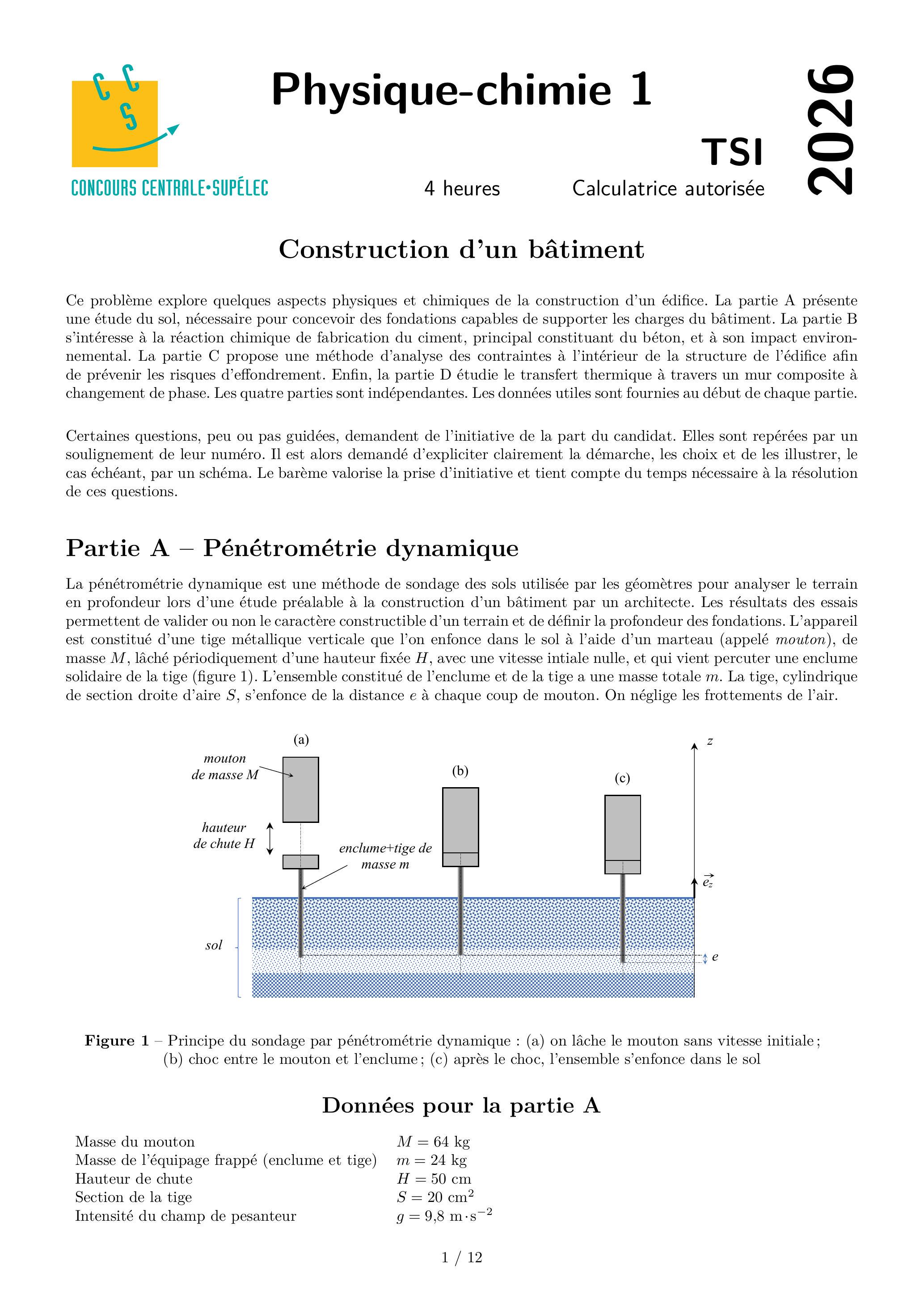

Ce problème explore quelques aspects physiques et chimiques de la construction d'un édifice. La partie A présente une étude du sol, nécessaire pour concevoir des fondations capables de supporter les charges du bâtiment. La partie B s'intéresse à la réaction chimique de fabrication du ciment, principal constituant du béton, et à son impact environnemental. La partie C propose une méthode d'analyse des contraintes à l'intérieur de la structure de l'édifice afin de prévenir les risques d'effondrement. Enfin, la partie D étudie le transfert thermique à travers un mur composite à changement de phase. Les quatre parties sont indépendantes. Les données utiles sont fournies au début de chaque partie.
Certaines questions, peu ou pas guidées, demandent de l'initiative de la part du candidat. Elles sont repérées par un soulignement de leur numéro. Il est alors demandé d'expliciter clairement la démarche, les choix et de les illustrer, le cas échéant, par un schéma. Le barème valorise la prise d'initiative et tient compte du temps nécessaire à la résolution de ces questions.
Partie A - Pénétrométrie dynamique
La pénétrométrie dynamique est une méthode de sondage des sols utilisée par les géomètres pour analyser le terrain en profondeur lors d'une étude préalable à la construction d'un bâtiment par un architecte. Les résultats des essais permettent de valider ou non le caractère constructible d'un terrain et de définir la profondeur des fondations. L'appareil est constitué d'une tige métallique verticale que l'on enfonce dans le sol à l'aide d'un marteau (appelé mouton), de masse M, lâché périodiquement d'une hauteur fixée H, avec une vitesse intiale nulle, et qui vient percuter une enclume solidaire de la tige (figure 1). L'ensemble constitué de l'enclume et de la tige a une masse totale m. La tige, cylindrique de section droite d'aire S, s'enfonce de la distance e à chaque coup de mouton. On néglige les frottements de l'air.

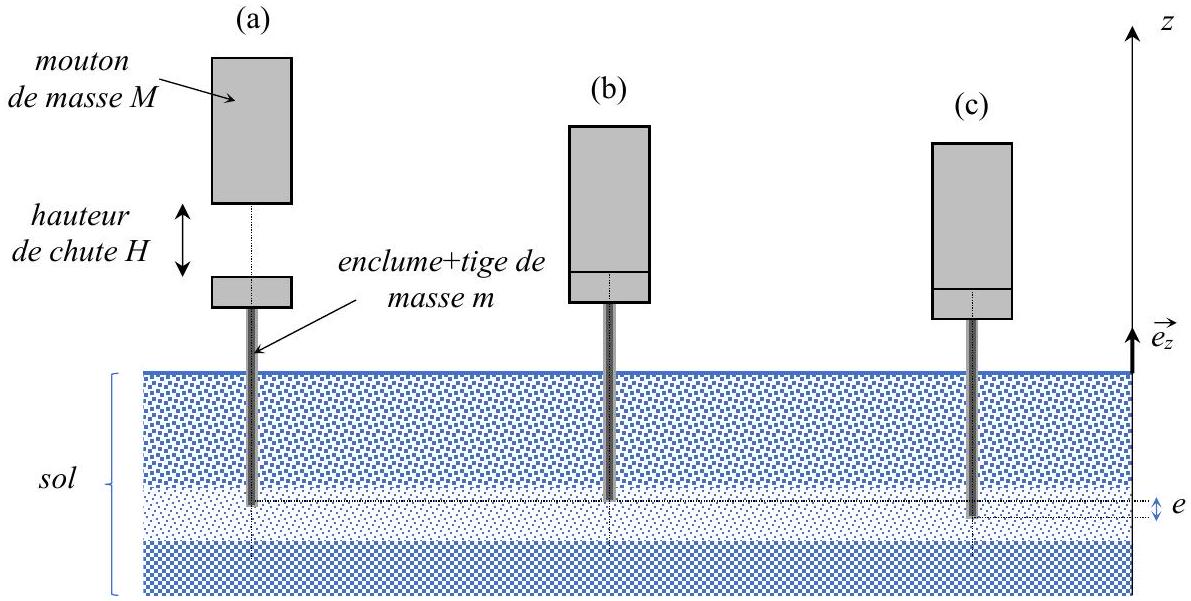

Figure 1 - Principe du sondage par pénétrométrie dynamique : (a) on lâche le mouton sans vitesse initiale; (b) choc entre le mouton et l'enclume; (c) après le choc, l'ensemble s'enfonce dans le sol
Données pour la partie A
Masse du mouton
Masse de l'équipage frappé (enclume et tige)
Hauteur de chute
Section de la tige
Intensité du champ de pesanteur
M = 64 kg; m = 24 kg; H = 50 cm; S = 20 cm^2; g = 9, 8 m ⋅ s^(− 2)
Chaque couche de matériaux dans le sol est caractérisée par sa résistance dynamique de pointe, notée q_d, qui correspond à la pression moyenne exercée par le sol à l'extrémité de la tige au cours de son enfoncement. Les fondations du bâtiment en projet devront reposer sur un matériau de résistance dynamique de pointe supérieure à 40 MPa.

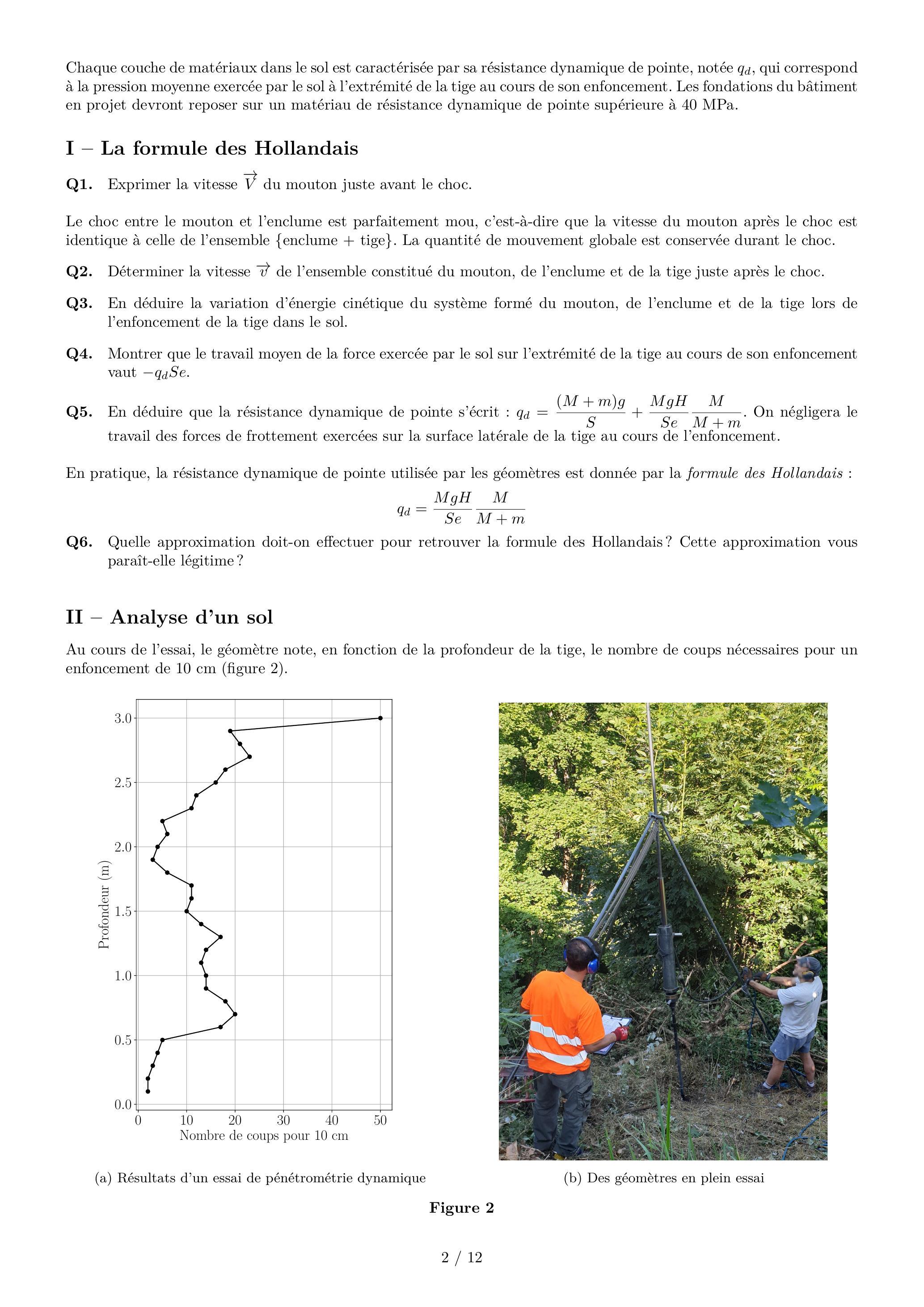

I - La formule des Hollandais
Q1. Exprimer la vitesse V⃗ du mouton juste avant le choc.
Le choc entre le mouton et l'enclume est parfaitement mou, c'est-à-dire que la vitesse du mouton après le choc est identique à celle de l'ensemble {enclume + tige}. La quantité de mouvement globale est conservée durant le choc.
Q2. Déterminer la vitesse v⃗ de l'ensemble constitué du mouton, de l'enclume et de la tige juste après le choc.
Q3. En déduire la variation d'énergie cinétique du système formé du mouton, de l'enclume et de la tige lors de l'enfoncement de la tige dans le sol.
Q4. Montrer que le travail moyen de la force exercée par le sol sur l'extrémité de la tige au cours de son enfoncement vaut − q_d Se.
Q5. En déduire que la résistance dynamique de pointe s'écrit : q_d = ((M + m)g)/S + (MgH)/(Se)M/(M + m). On négligera le travail des forces de frottement exercées sur la surface latérale de la tige au cours de l'enfoncement.
En pratique, la résistance dynamique de pointe utilisée par les géomètres est donnée par la formule des Hollandais :
q_d = (MgH)/(Se)M/(M + m)
Q6. Quelle approximation doit-on effectuer pour retrouver la formule des Hollandais? Cette approximation vous paraît-elle légitime?
II - Analyse d'un sol

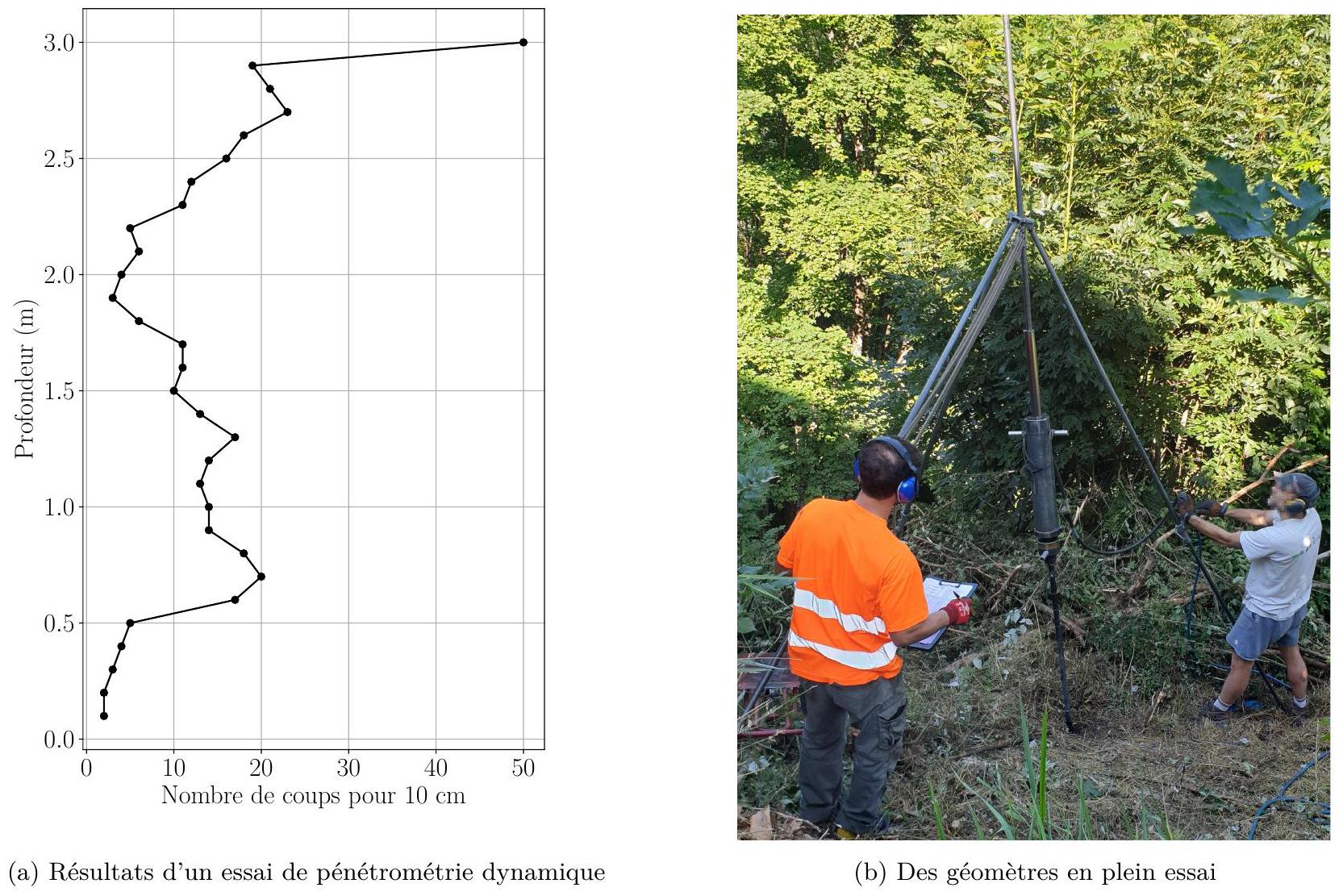

Au cours de l'essai, le géomètre note, en fonction de la profondeur de la tige, le nombre de coups nécessaires pour un enfoncement de 10 cm (figure 2).
Figure 2
L'analyse des résultats montre que le sol étudié est constitué successivement d'une couche de terre meuble, d'une couche de remblais formée de gravats, d'une couche de terre et enfin de roche.
Q7. Quelle est l'épaisseur de la couche de terre meuble?
Q8. Déterminer un ordre de grandeur de la résistance dynamique de pointe dans la couche de remblais.
Q9. Peut-on mettre la base des fondations dans la couche de remblais ?
Q10. L'essai met-il en évidence une profondeur acceptable pour la base des fondations?
Partie B - La chimie du béton
Le béton est un matériau de construction largement utilisé dans les infrastructures modernes en raison de sa résistance à la compression, de sa durabilité et de sa facilité de mise en œuvre. Il est notamment employé dans les bâtiments, les ponts et les routes.
Données pour la partie B
Constante des gaz parfaits R = 8, 31 J ⋅ K^(− 1) ⋅ mol^(− 1)
(RT)/Fln(10) = 0, 06 V à 298 K
L'air est constitué à 80 % de diazote N_(2(g)) et à 20 % de dioxygène O_(2(g)) en proportions molaires.
Atome
H
C
O
Si
Ca
Masse molaire ( g ⋅ mol^(− 1) )
1,0
12,0
16,0
28,0
40,0
Tableau 1 - Masse molaire de différents atomes
Les données des deux tableaux suivants sont fournies à 298 K et seront considérées comme indépendantes de la température.
Constituant
CaCO_(3(s))
SiO_(2(s))
Ca_3 SiO_(5(s))
CO_(2(g))
CH_(4(g))
H_2 O_((g))
O_(2(g))
Enthalpie molaire standard de formation (kJ ⋅ mol^(− 1))
-1206
-910
-2930
-393
-75
-242
Entropie molaire standard (J ⋅ K^(− 1) ⋅ mol^(− 1))
Tableau 3 - Capacités thermiques molaires standard à pression constante
I - Empreinte carbone de la fabrication du ciment

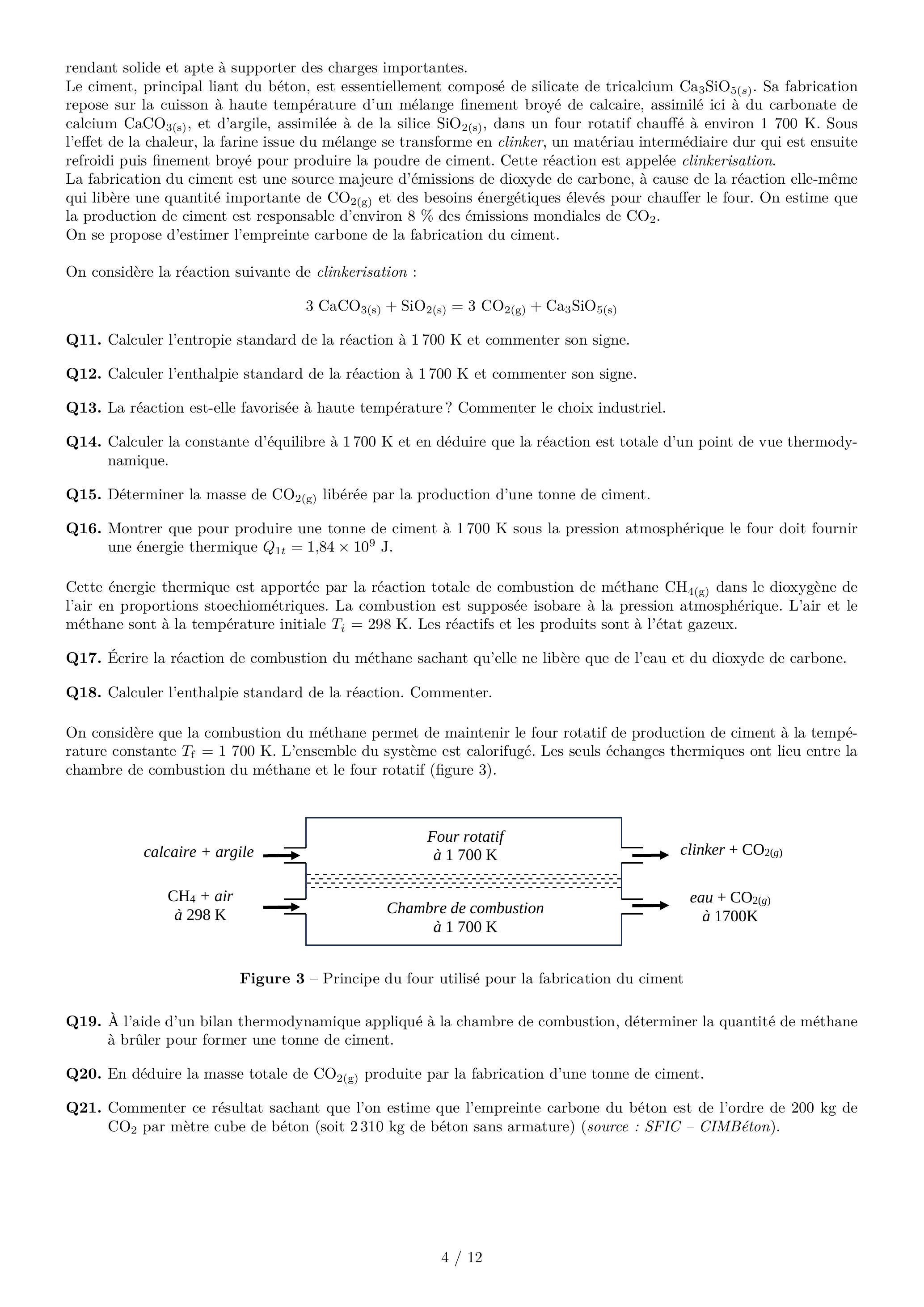

Pour produire un mètre cube de béton, on mélange 800 kg de sable, une tonne de gravillons, 300 kg de ciment, 180 L d'eau et 1 kg d'adjuvant. Ces composants sont soigneusement dosés afin d'assurer une bonne cohésion et des propriétés mécaniques optimales. Après un certain temps, le ciment fait prise, ce qui provoque le durcissement du béton, le
rendant solide et apte à supporter des charges importantes.
Le ciment, principal liant du béton, est essentiellement composé de silicate de tricalcium Ca_3 SiO_(5(s)). Sa fabrication repose sur la cuisson à haute température d'un mélange finement broyé de calcaire, assimilé ici à du carbonate de calcium CaCO_(3(s)), et d'argile, assimilée à de la silice SiO_(2(s)), dans un four rotatif chauffé à environ 1700 K . Sous l'effet de la chaleur, la farine issue du mélange se transforme en clinker, un matériau intermédiaire dur qui est ensuite refroidi puis finement broyé pour produire la poudre de ciment. Cette réaction est appelée clinkerisation.
La fabrication du ciment est une source majeure d'émissions de dioxyde de carbone, à cause de la réaction elle-même qui libère une quantité importante de CO_(2(g)) et des besoins énergétiques élevés pour chauffer le four. On estime que la production de ciment est responsable d'environ 8 % des émissions mondiales de CO_2.
On se propose d'estimer l'empreinte carbone de la fabrication du ciment.
On considère la réaction suivante de clinkerisation :
Q11. Calculer l'entropie standard de la réaction à 1700 K et commenter son signe.
Q12. Calculer l'enthalpie standard de la réaction à 1700 K et commenter son signe.
Q13. La réaction est-elle favorisée à haute température? Commenter le choix industriel.
Q14. Calculer la constante d'équilibre à 1700 K et en déduire que la réaction est totale d'un point de vue thermodynamique.
Q15. Déterminer la masse de CO_(2(g)) libérée par la production d'une tonne de ciment.
Q16. Montrer que pour produire une tonne de ciment à 1700 K sous la pression atmosphérique le four doit fournir une énergie thermique Q_(1t) = 1, 84 × 10^9 J.
Cette énergie thermique est apportée par la réaction totale de combustion de méthane CH_(4(g)) dans le dioxygène de l'air en proportions stoechiométriques. La combustion est supposée isobare à la pression atmosphérique. L'air et le méthane sont à la température initiale T_i = 298 K. Les réactifs et les produits sont à l'état gazeux.
Q17. Écrire la réaction de combustion du méthane sachant qu'elle ne libère que de l'eau et du dioxyde de carbone.
Q18. Calculer l'enthalpie standard de la réaction. Commenter.
On considère que la combustion du méthane permet de maintenir le four rotatif de production de ciment à la température constante T_f = 1700 K. L'ensemble du système est calorifugé. Les seuls échanges thermiques ont lieu entre la chambre de combustion du méthane et le four rotatif (figure 3).

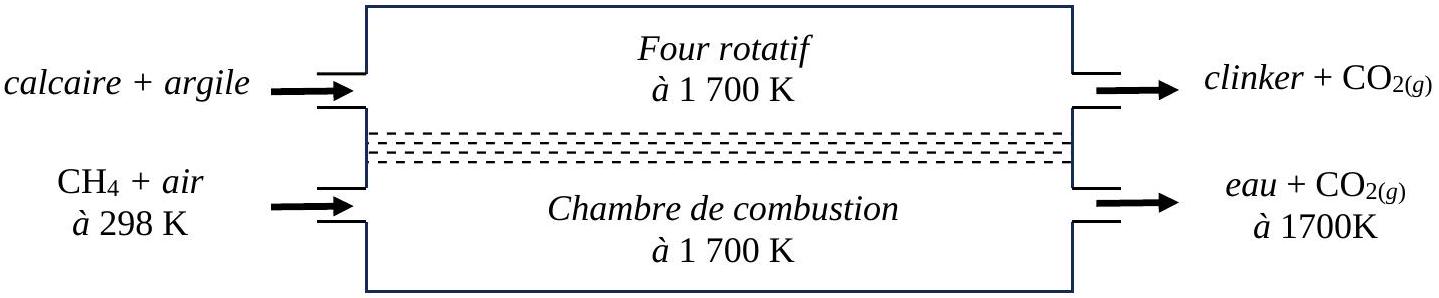

Figure 3 - Principe du four utilisé pour la fabrication du ciment
Q19. À l'aide d'un bilan thermodynamique appliqué à la chambre de combustion, déterminer la quantité de méthane à brûler pour former une tonne de ciment.
Q20. En déduire la masse totale de CO_(2(g)) produite par la fabrication d'une tonne de ciment.
Q21. Commenter ce résultat sachant que l'on estime que l'empreinte carbone du béton est de l'ordre de 200 kg de CO_2 par mètre cube de béton (soit 2310 kg de béton sans armature) (source : SFIC - CIMBéton).

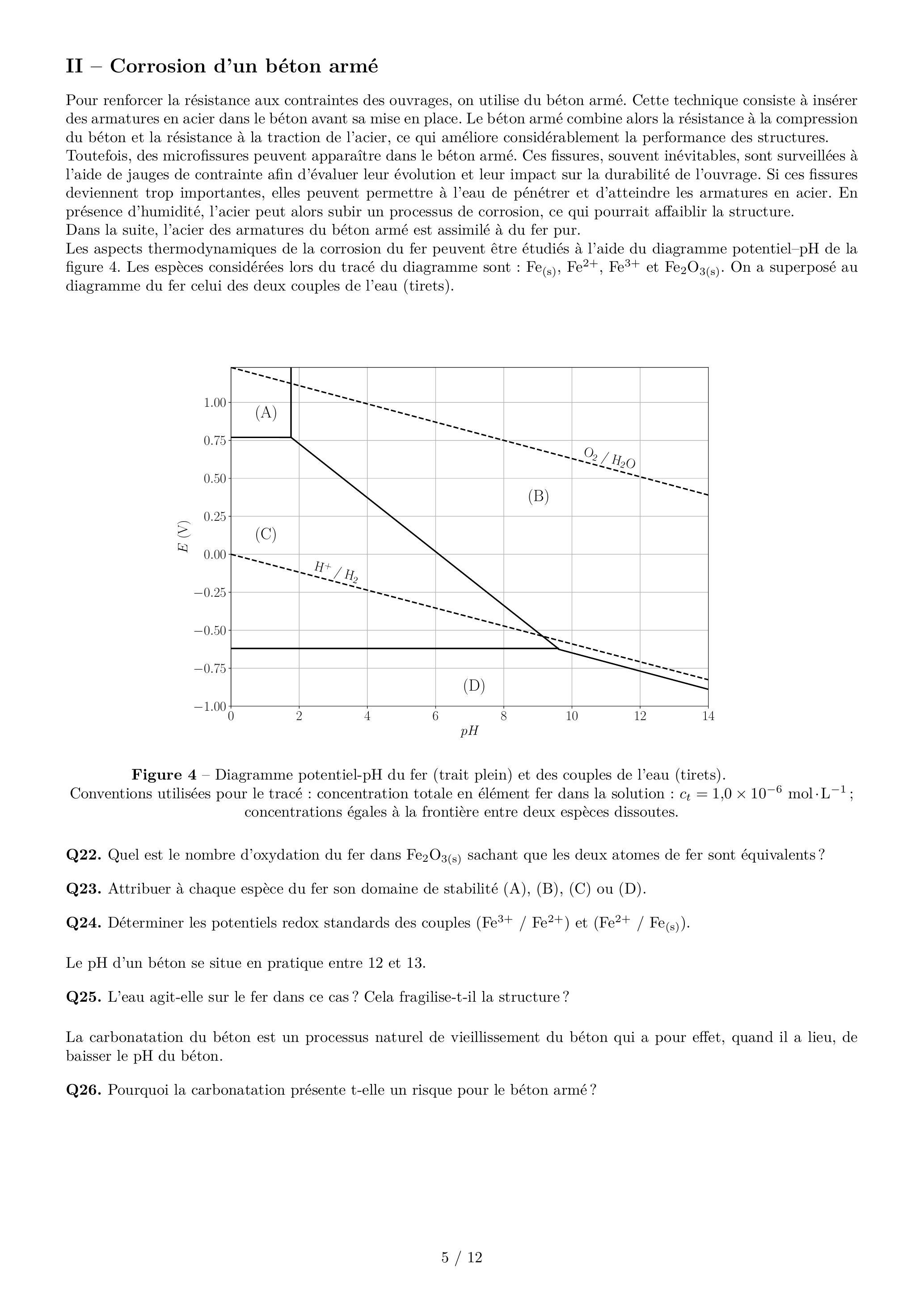

II - Corrosion d'un béton armé
Pour renforcer la résistance aux contraintes des ouvrages, on utilise du béton armé. Cette technique consiste à insérer des armatures en acier dans le béton avant sa mise en place. Le béton armé combine alors la résistance à la compression du béton et la résistance à la traction de l'acier, ce qui améliore considérablement la performance des structures. Toutefois, des microfissures peuvent apparaître dans le béton armé. Ces fissures, souvent inévitables, sont surveillées à l'aide de jauges de contrainte afin d'évaluer leur évolution et leur impact sur la durabilité de l'ouvrage. Si ces fissures deviennent trop importantes, elles peuvent permettre à l'eau de pénétrer et d'atteindre les armatures en acier. En présence d'humidité, l'acier peut alors subir un processus de corrosion, ce qui pourrait affaiblir la structure. Dans la suite, l'acier des armatures du béton armé est assimilé à du fer pur.
Les aspects thermodynamiques de la corrosion du fer peuvent être étudiés à l'aide du diagramme potentiel-pH de la figure 4. Les espèces considérées lors du tracé du diagramme sont : Fe_((s)), Fe^(2 +), Fe^(3 +) et Fe_2 O_(3(s)). On a superposé au diagramme du fer celui des deux couples de l'eau (tirets).

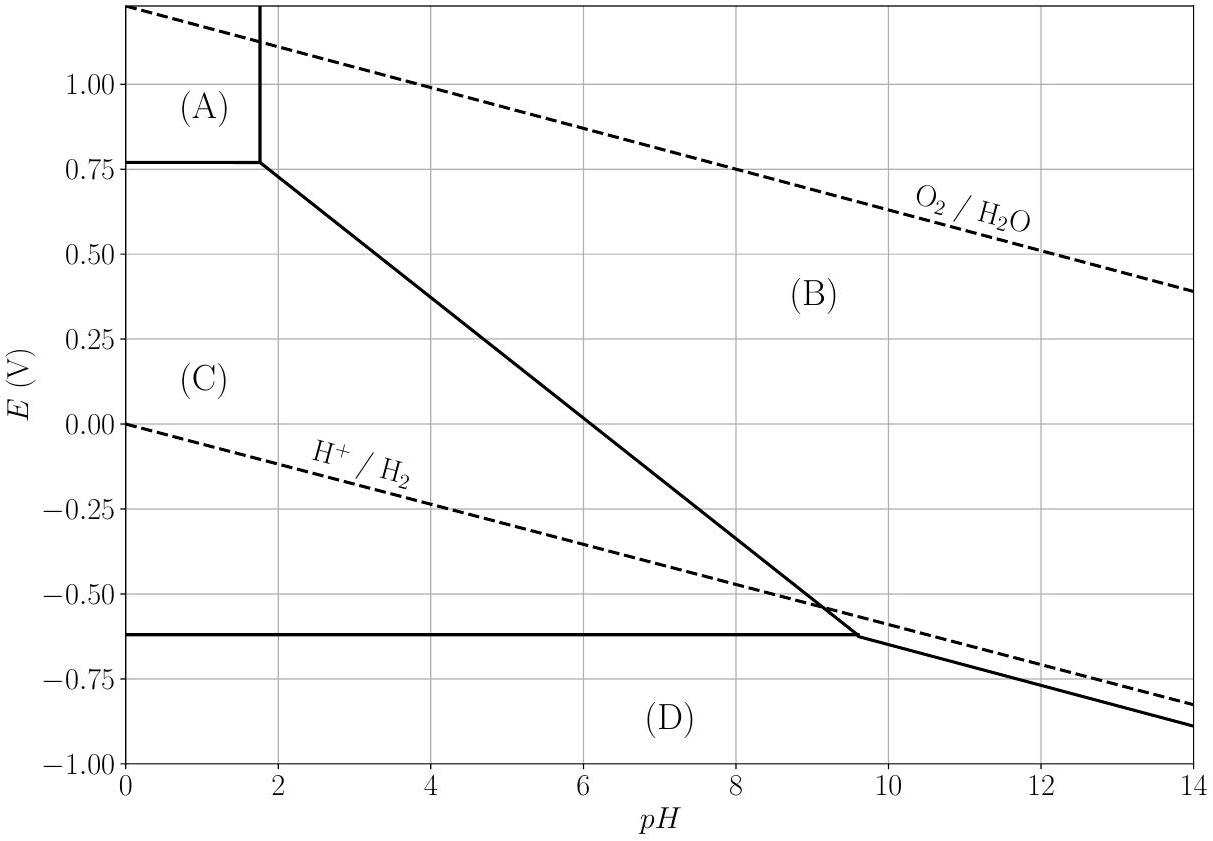

Figure 4 - Diagramme potentiel-pH du fer (trait plein) et des couples de l'eau (tirets). Conventions utilisées pour le tracé : concentration totale en élément fer dans la solution : c_t = 1, 0 × 10^(− 6) mol ⋅ L^(− 1); concentrations égales à la frontière entre deux espèces dissoutes.
Q22. Quel est le nombre d'oxydation du fer dans Fe_2 O_(3(s)) sachant que les deux atomes de fer sont équivalents?
Q23. Attribuer à chaque espèce du fer son domaine de stabilité (A), (B), (C) ou (D).
Q24. Déterminer les potentiels redox standards des couples (Fe^(3 +)/Fe^(2 +)) et (Fe^(2 +)/Fe_((s))).
Le pH d'un béton se situe en pratique entre 12 et 13.
Q25. L'eau agit-elle sur le fer dans ce cas? Cela fragilise-t-il la structure?
La carbonatation du béton est un processus naturel de vieillissement du béton qui a pour effet, quand il a lieu, de baisser le pH du béton.
Q26. Pourquoi la carbonatation présente t-elle un risque pour le béton armé?

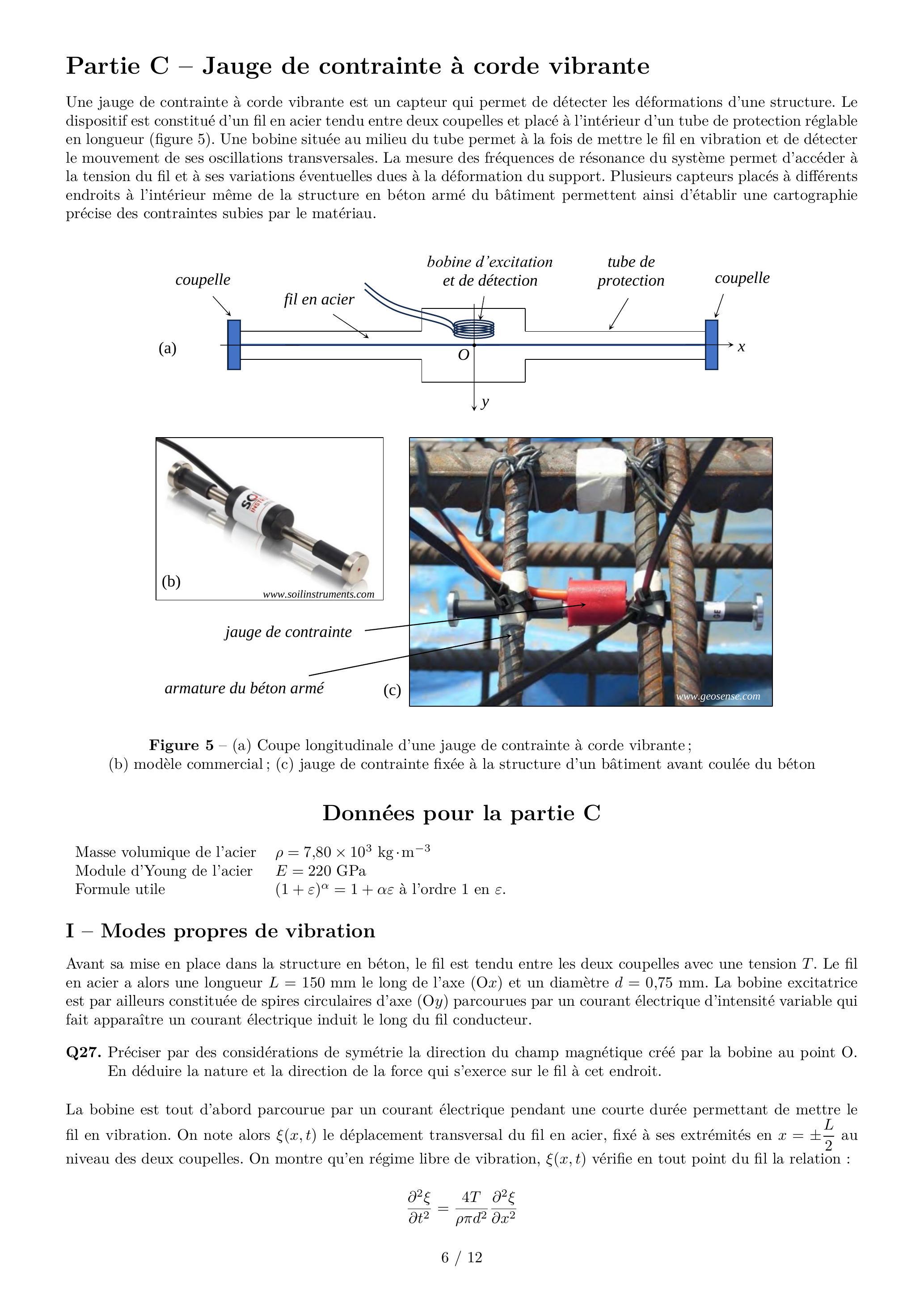

Partie C - Jauge de contrainte à corde vibrante
Une jauge de contrainte à corde vibrante est un capteur qui permet de détecter les déformations d'une structure. Le dispositif est constitué d'un fil en acier tendu entre deux coupelles et placé à l'intérieur d'un tube de protection réglable en longueur (figure 5). Une bobine située au milieu du tube permet à la fois de mettre le fil en vibration et de détecter le mouvement de ses oscillations transversales. La mesure des fréquences de résonance du système permet d'accéder à la tension du fil et à ses variations éventuelles dues à la déformation du support. Plusieurs capteurs placés à différents endroits à l'intérieur même de la structure en béton armé du bâtiment permettent ainsi d'établir une cartographie précise des contraintes subies par le matériau.

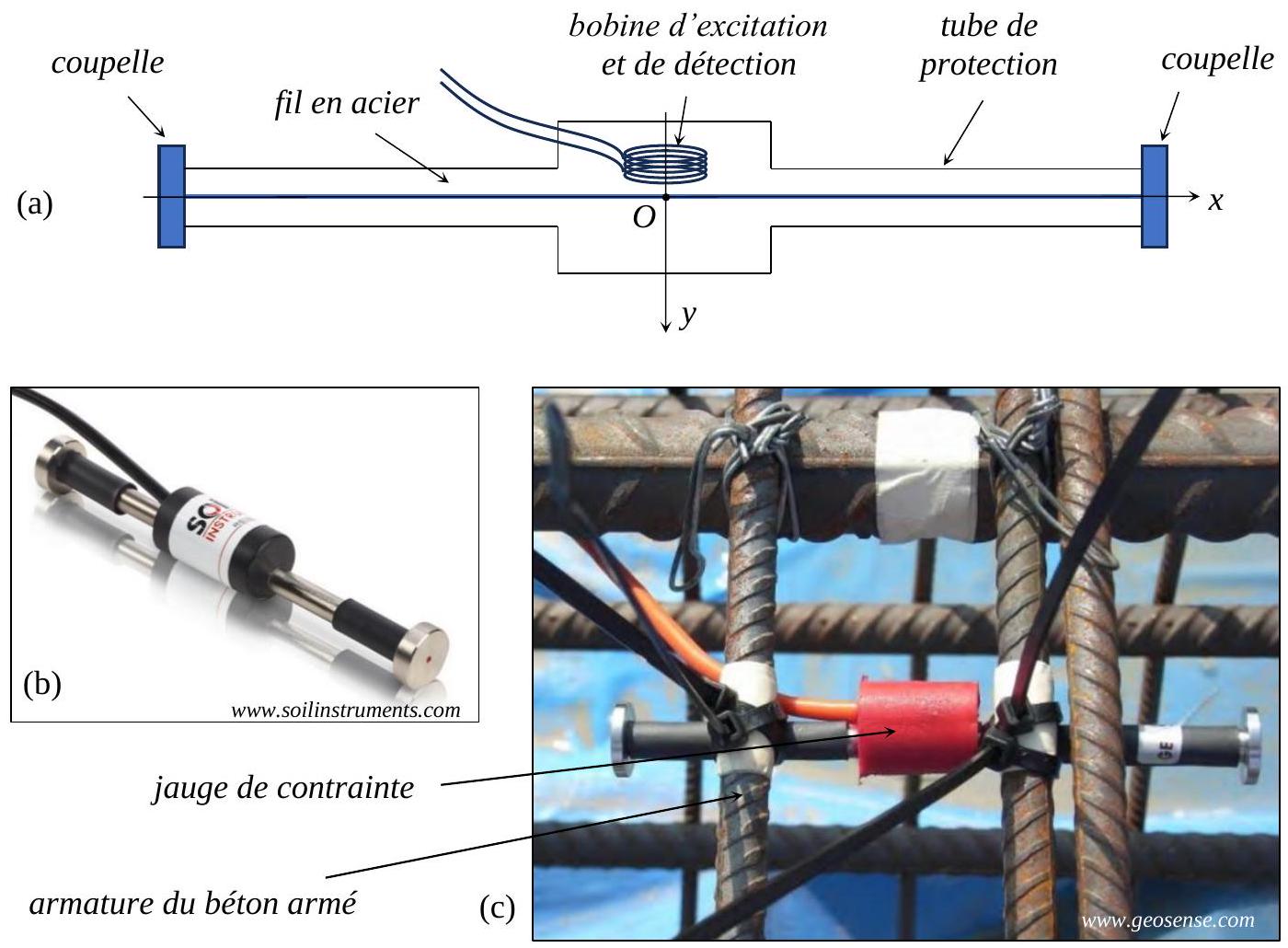

Figure 5 - (a) Coupe longitudinale d'une jauge de contrainte à corde vibrante ;
(b) modèle commercial ; (c) jauge de contrainte fixée à la structure d'un bâtiment avant coulée du béton
Données pour la partie C
Masse volumique de l'acier
Module d'Young de l'acier
Formule utile
ρ = 7, 80 × 10^3 kg ⋅ m^(− 3); E = 220GPa; (1 + ε)^α = 1 + αε à l'ordre 1 en ε.
I - Modes propres de vibration
Avant sa mise en place dans la structure en béton, le fil est tendu entre les deux coupelles avec une tension T. Le fil en acier a alors une longueur L = 150 mm le long de l'axe (Ox) et un diamètre d = 0, 75 mm. La bobine excitatrice est par ailleurs constituée de spires circulaires d'axe (Oy) parcourues par un courant électrique d'intensité variable qui fait apparaître un courant électrique induit le long du fil conducteur.
Q27. Préciser par des considérations de symétrie la direction du champ magnétique créé par la bobine au point O. En déduire la nature et la direction de la force qui s'exerce sur le fil à cet endroit.
La bobine est tout d'abord parcourue par un courant électrique pendant une courte durée permettant de mettre le fil en vibration. On note alors ξ(x, t) le déplacement transversal du fil en acier, fixé à ses extrémités en x = ± L/2 au niveau des deux coupelles. On montre qu'en régime libre de vibration, ξ(x, t) vérifie en tout point du fil la relation :
(∂^2 ξ)/(∂t^2) = (4T)/(ρπd^2)(∂^2 ξ)/(∂x^2)
On pose c = 2/d√(T/(πρ)).
Q28. Déterminer la dimension de c et préciser son unité dans le système international.
On recherche dans un premier temps des solutions vibratoires de pulsation ω de la forme suivante :
s(x, t) = Acos(ωt + φ)sin(kx + ψ)
où A, φ et ψ sont des constantes.
Q29. Exprimer k en fonction de ω et c.
Q30. Préciser les conditions aux limites vérifiées par s(x, t). En déduire les pulsations ω_p possibles des vibrations en fonction de L, c et d'un entier p. Sous quelle forme générale pourra-t-on écrire la forme transversale ξ(x, t) du fil en régime libre?
Une analyse spectrale du signal permet d'obtenir la valeur des fréquences propres f_p du fil avec une précision de 1 Hz. On mesure ainsi une fréquence fondamentale f_1 de 750 Hz.
Q31. Calculer numériquement c ainsi que la tension T imposée au fil.
II - Un fil sous contrainte
On note L_0 et d_0 la longueur et le diamètre du fil en l'absence de toute contrainte, avant son installation dans le tube. Au moment de la mise en place du capteur, l'opérateur règle la longueur du tube pour tendre le fil à la tension d'utilisation telle que la fréquence fondamentale f_1 du fil d'acier soit de 750 Hz. On note alors L et d la longueur et le diamètre du fil sous tension comme précédemment et on définit l'allongement relatif du fil par la grandeur algébrique : ε = (L − L_0)/(L_0). Pour des déformations suffisamment faibles, le comportement du fil est élastique et la tension exercée s'exprime par la loi de Hooke : T = E(πd^2)/4ε avec E le module d'Young de l'acier, constante caractéristique de l'élasticité du matériau.
Q32. Évaluer l'allongement relatif initial ε_0 du fil lors de sa mise en place. En déduire la variation absolue ΔL = (L − L_0) de la longueur du fil au moment de la mise en place du capteur en fonction de ε_0 et L à l'ordre 1 en ε_0. Faire l'application numérique.
Q33. Évaluer de même la variation absolue Δd = (d − d_0) du diamètre du fil en fonction de ε_0 et d à l'ordre 1 en ε_0. Commenter.
Une fois installé définitivement dans la structure en béton du bâtiment, le fil va se déformer en même temps que le matériau situé tout autour lui. Ces déformations peuvent être dues au poids du bâtiment ou des charges supportées, ou encore au gonflement du béton suite à la corrosion des armatures en acier. On note alors Δε la variation de l'allongement relatif du fil entre sa mise sous contrainte supplémentaire et sa mise en place et on néglige toute variation de la longueur ou du diamètre du fil devant leurs valeurs en l'absence de contrainte.
Q34. Établir l'expression de la nouvelle fréquence fondamentale f_1^′ du fil lorsque le béton est sous contrainte en fonction de ε_0, Δε, L et des caractéristiques de l'acier.
Le béton est très résistant aux contraintes en compression et beaucoup moins aux contraintes en traction.
Q35. Comment varie la fréquence fondamentale du fil si, dans la zone du capteur, le béton est soumis respectivement à une contrainte en compression ou à une contrainte en traction ?
Le béton peut supporter des déformations allant jusqu'à 0,35 % en compression et 0,02 % en traction. Au-delà, le béton pourrait se fissurer ou casser, fragilisant l'ensemble de la structure.
Q36. Calculer f_1^′ pour une contrainte maximale du béton en traction. La variation de fréquence est-elle mesurable ?
Q37. Quelle déformation maximale en compression pourrait-on mesurer avec cette jauge de contrainte ?

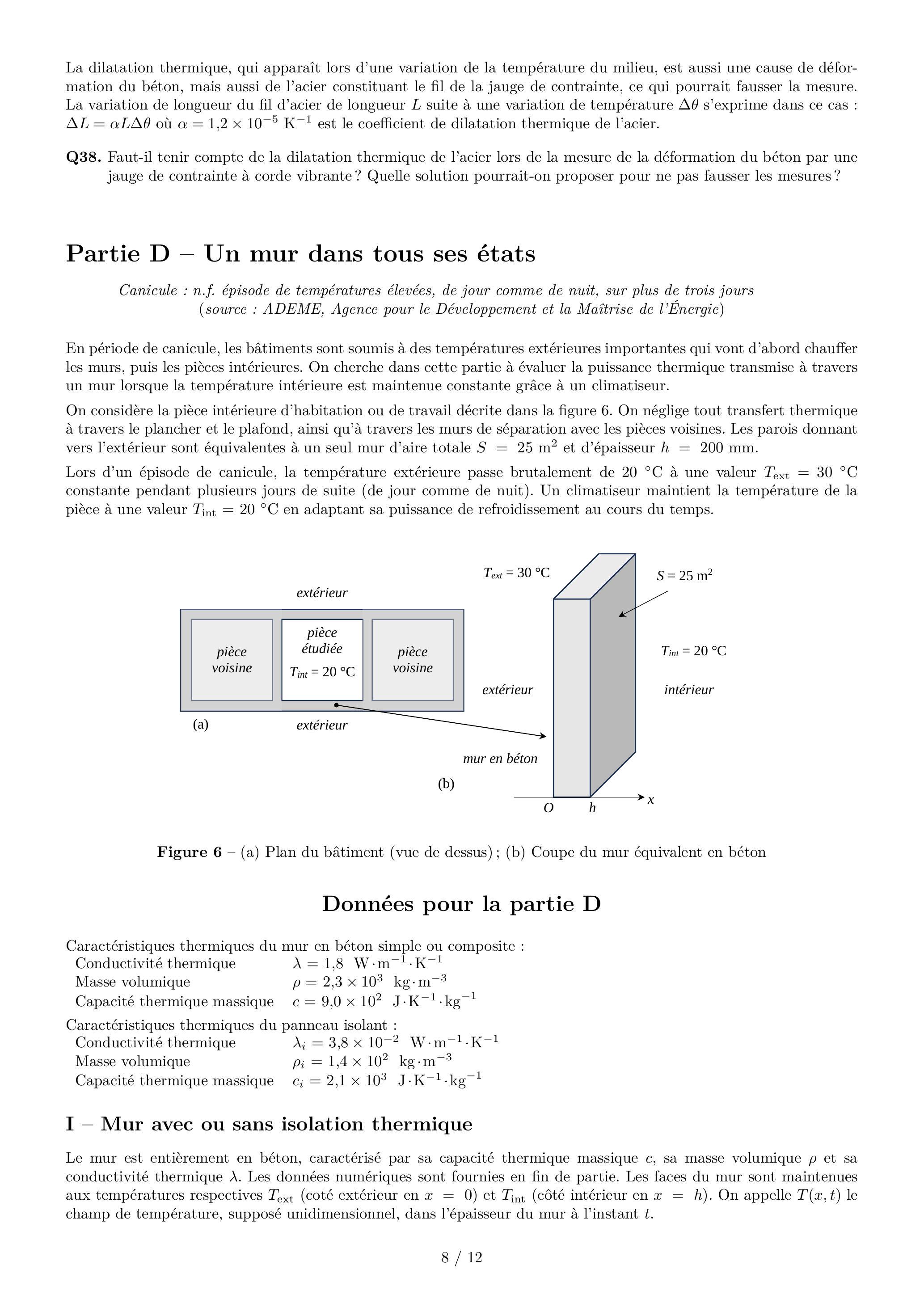

La dilatation thermique, qui apparaît lors d'une variation de la température du milieu, est aussi une cause de déformation du béton, mais aussi de l'acier constituant le fil de la jauge de contrainte, ce qui pourrait fausser la mesure. La variation de longueur du fil d'acier de longueur L suite à une variation de température Δθ s'exprime dans ce cas : ΔL = αLΔθ où α = 1, 2 × 10^(− 5) K^(− 1) est le coefficient de dilatation thermique de l'acier.
Q38. Faut-il tenir compte de la dilatation thermique de l'acier lors de la mesure de la déformation du béton par une jauge de contrainte à corde vibrante? Quelle solution pourrait-on proposer pour ne pas fausser les mesures?
Partie D - Un mur dans tous ses états
Canicule : n.f. épisode de températures élevées, de jour comme de nuit, sur plus de trois jours (source : ADEME, Agence pour le Développement et la Maîtrise de l'Énergie)
En période de canicule, les bâtiments sont soumis à des températures extérieures importantes qui vont d'abord chauffer les murs, puis les pièces intérieures. On cherche dans cette partie à évaluer la puissance thermique transmise à travers un mur lorsque la température intérieure est maintenue constante grâce à un climatiseur.
On considère la pièce intérieure d'habitation ou de travail décrite dans la figure 6. On néglige tout transfert thermique à travers le plancher et le plafond, ainsi qu'à travers les murs de séparation avec les pièces voisines. Les parois donnant vers l'extérieur sont équivalentes à un seul mur d'aire totale S = 25 m^2 et d'épaisseur h = 200 mm.
Lors d'un épisode de canicule, la température extérieure passe brutalement de 20 °C à une valeur T_(ext) = 30 °C constante pendant plusieurs jours de suite (de jour comme de nuit). Un climatiseur maintient la température de la pièce à une valeur T_(int) = 20^∘C en adaptant sa puissance de refroidissement au cours du temps.

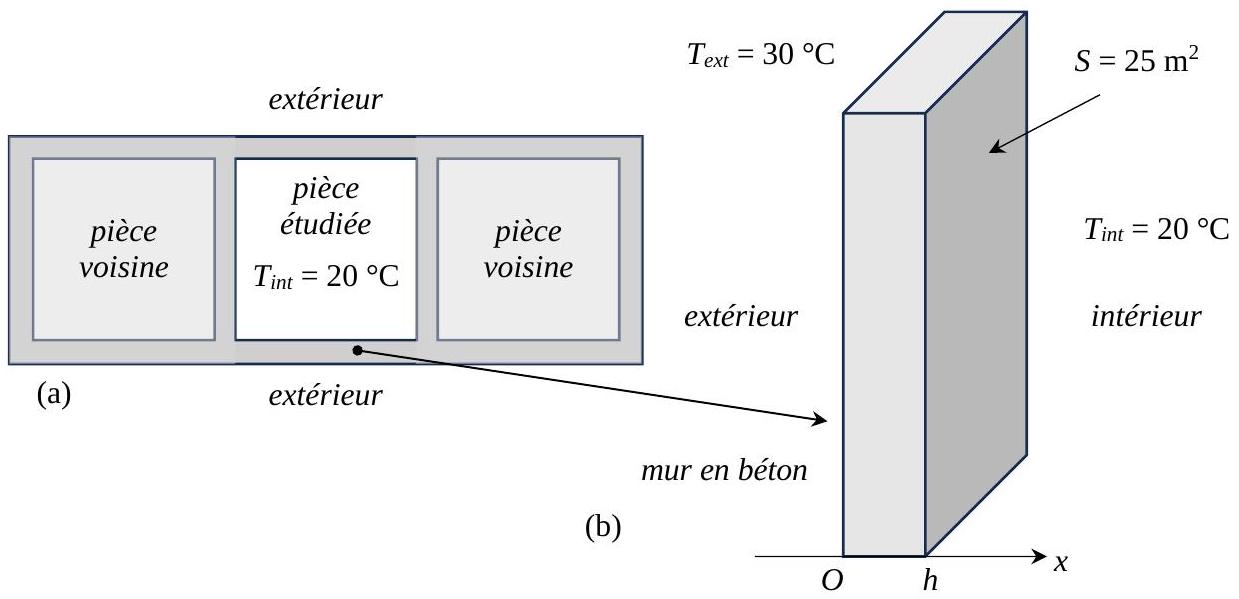

Figure 6 - (a) Plan du bâtiment (vue de dessus) ; (b) Coupe du mur équivalent en béton
Données pour la partie D
Caractéristiques thermiques du mur en béton simple ou composite :
Conductivité thermique
λ = 1, 8 W ⋅ m^(− 1) ⋅ K^(− 1)
Masse volumique
ρ = 2, 3 × 10^3 kg ⋅ m^(− 3)
Capacité thermique massique
c = 9, 0 × 10^2 J ⋅ K^(− 1) ⋅ kg^(− 1)
Caractéristiques thermiques du panneau isolant :
Conductivité thermique
λ_i = 3, 8 × 10^(− 2) W ⋅ m^(− 1) ⋅ K^(− 1)
Masse volumique
ρ_i = 1, 4 × 10^2 kg ⋅ m^(− 3)
Capacité thermique massique
c_i = 2, 1 × 10^3 J ⋅ K^(− 1) ⋅ kg^(− 1)
I - Mur avec ou sans isolation thermique
Le mur est entièrement en béton, caractérisé par sa capacité thermique massique c, sa masse volumique ρ et sa conductivité thermique λ. Les données numériques sont fournies en fin de partie. Les faces du mur sont maintenues aux températures respectives T_(ext) (coté extérieur en x = 0 ) et T_(int) (côté intérieur en x = h ). On appelle T(x, t) le champ de température, supposé unidimensionnel, dans l'épaisseur du mur à l'instant t.

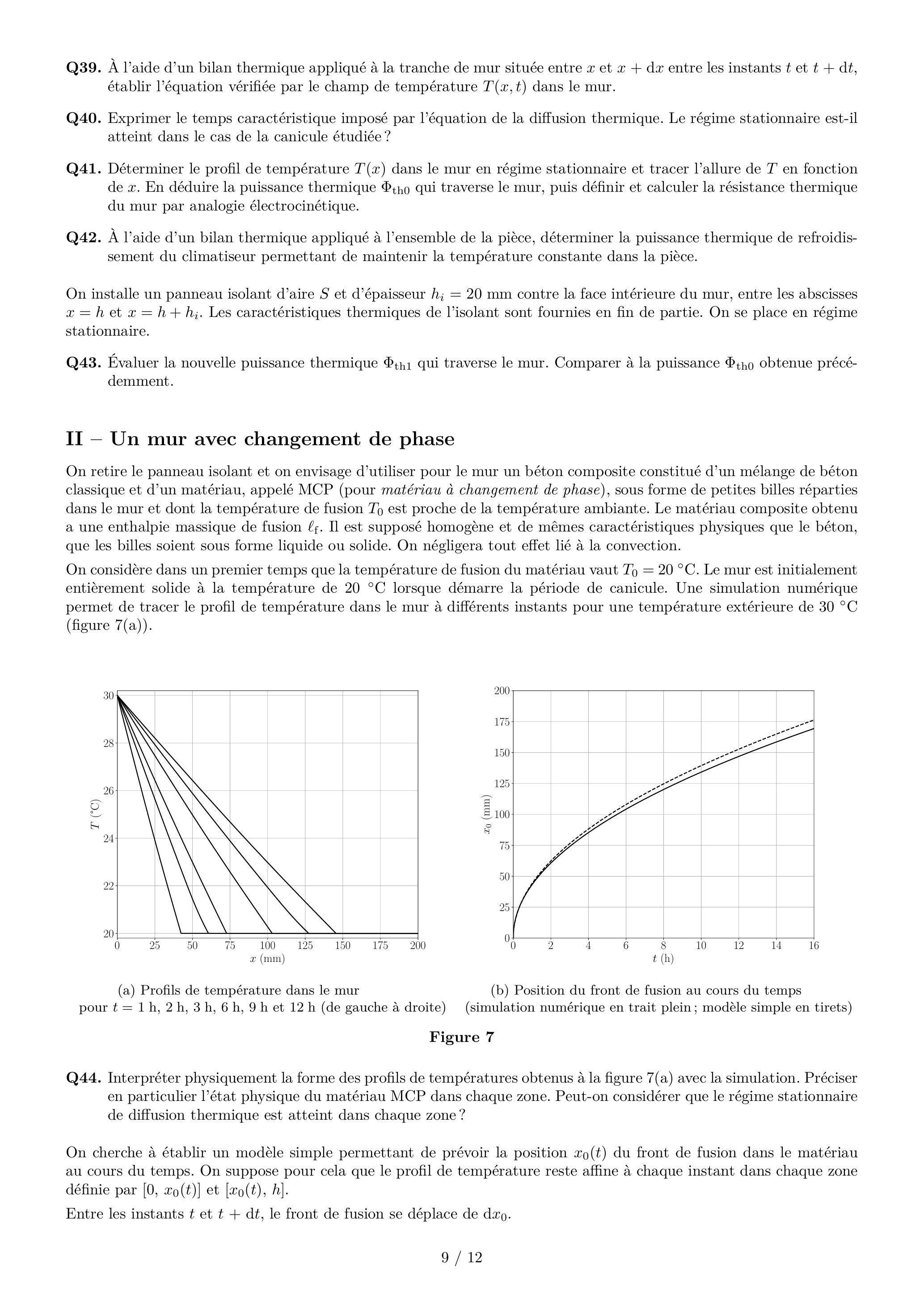

Q39.À l'aide d'un bilan thermique appliqué à la tranche de mur située entre x et x + dx entre les instants t et t + dt, établir l'équation vérifiée par le champ de température T(x, t) dans le mur.
Q40.Exprimer le temps caractéristique imposé par l'équation de la diffusion thermique. Le régime stationnaire est-il atteint dans le cas de la canicule étudiée?
Q41.Déterminer le profil de température T(x) dans le mur en régime stationnaire et tracer l'allure de T en fonction de x. En déduire la puissance thermique Φ_(th0) qui traverse le mur, puis définir et calculer la résistance thermique du mur par analogie électrocinétique.
Q42.À l'aide d'un bilan thermique appliqué à l'ensemble de la pièce, déterminer la puissance thermique de refroidissement du climatiseur permettant de maintenir la température constante dans la pièce.
On installe un panneau isolant d'aire S et d'épaisseur h_i = 20 mm contre la face intérieure du mur, entre les abscisses x = h et x = h + h_i. Les caractéristiques thermiques de l'isolant sont fournies en fin de partie. On se place en régime stationnaire.
Q43.Évaluer la nouvelle puissance thermique Φ_(th1) qui traverse le mur. Comparer à la puissance Φ_(th0) obtenue précédemment.
II - Un mur avec changement de phase
On retire le panneau isolant et on envisage d'utiliser pour le mur un béton composite constitué d'un mélange de béton classique et d'un matériau, appelé MCP (pour matériau à changement de phase), sous forme de petites billes réparties dans le mur et dont la température de fusion T_0 est proche de la température ambiante. Le matériau composite obtenu a une enthalpie massique de fusion ℓ_f. Il est supposé homogène et de mêmes caractéristiques physiques que le béton, que les billes soient sous forme liquide ou solide. On négligera tout effet lié à la convection.
On considère dans un premier temps que la température de fusion du matériau vaut T_0 = 20^∘C. Le mur est initialement entièrement solide à la température de 20 °C lorsque démarre la période de canicule. Une simulation numérique permet de tracer le profil de température dans le mur à différents instants pour une température extérieure de 30 °C (figure 7(a)).

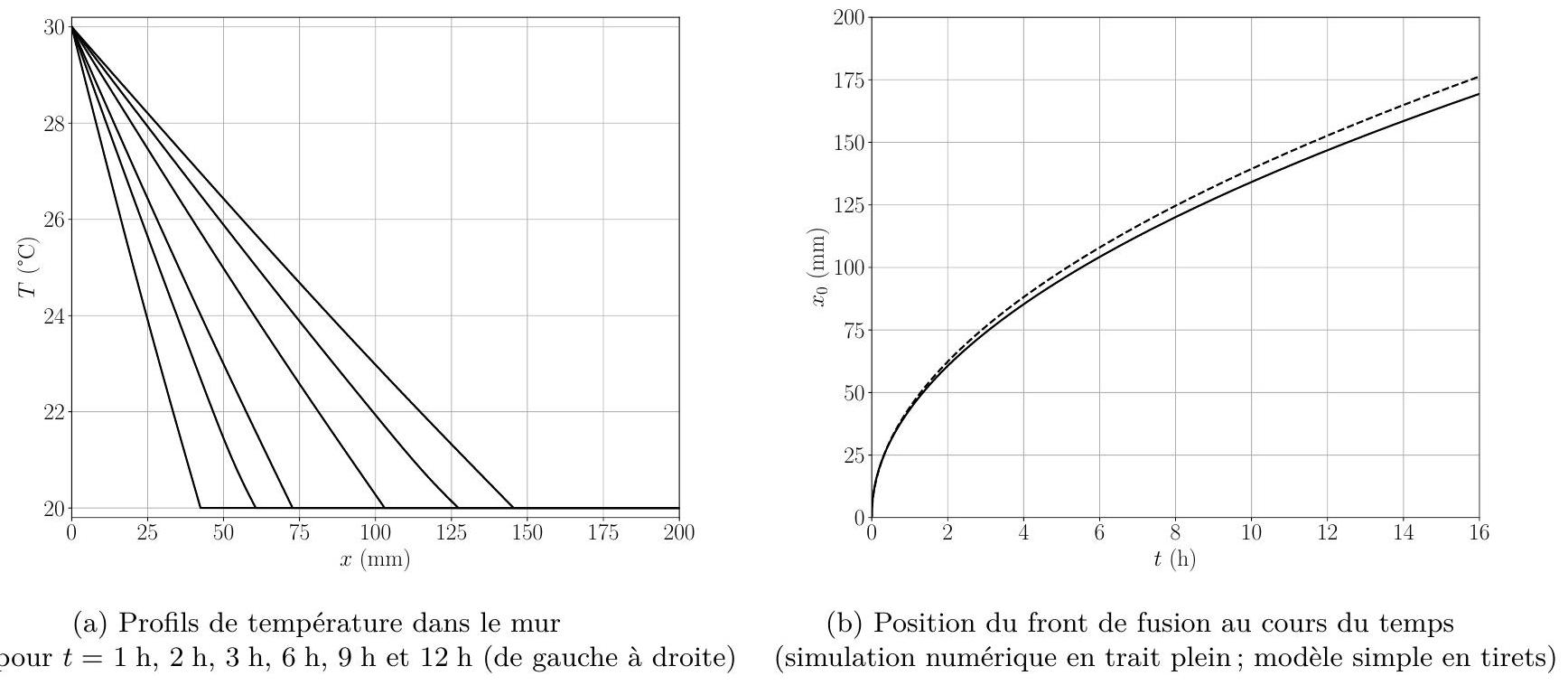

Figure 7
Q44.Interpréter physiquement la forme des profils de températures obtenus à la figure 7(a) avec la simulation. Préciser en particulier l'état physique du matériau MCP dans chaque zone. Peut-on considérer que le régime stationnaire de diffusion thermique est atteint dans chaque zone?
On cherche à établir un modèle simple permettant de prévoir la position x_0(t) du front de fusion dans le matériau au cours du temps. On suppose pour cela que le profil de température reste affine à chaque instant dans chaque zone définie par [0, x_0(t)] et [x_0(t), h].
Entre les instants t et t + dt, le front de fusion se déplace de dx_0.

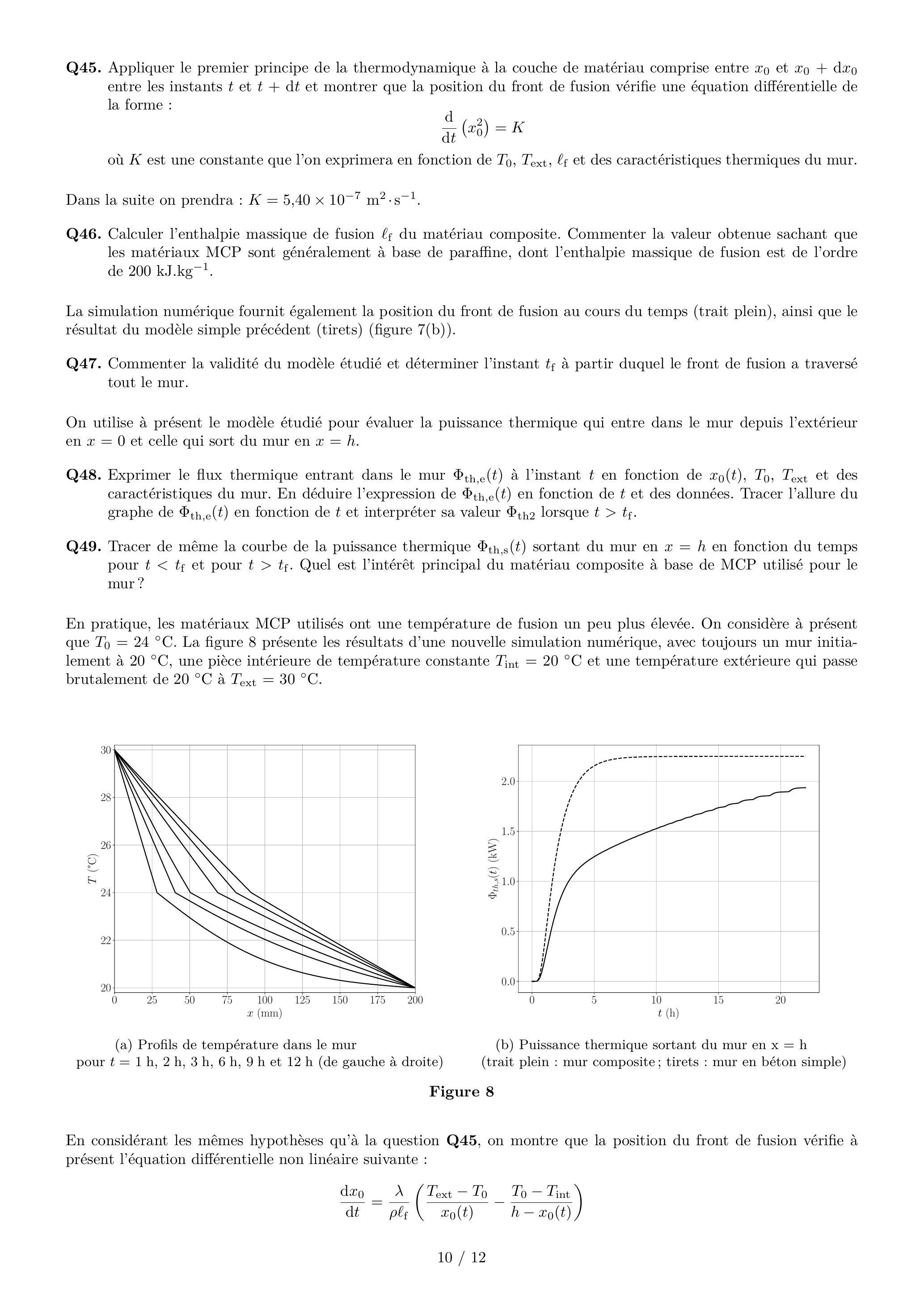

Q45.Appliquer le premier principe de la thermodynamique à la couche de matériau comprise entre x_0 et x_0 + dx_0 entre les instants t et t + dt et montrer que la position du front de fusion vérifie une équation différentielle de la forme : d/(dt)(x_0^2) = K
où K est une constante que l'on exprimera en fonction de T_0, T_(ext), ℓ_f et des caractéristiques thermiques du mur.
Dans la suite on prendra : K = 5, 40 × 10^(− 7) m^2 ⋅ s^(− 1).
Q46.Calculer l'enthalpie massique de fusion ℓ_f du matériau composite. Commenter la valeur obtenue sachant que les matériaux MCP sont généralement à base de paraffine, dont l'enthalpie massique de fusion est de l'ordre de 200 kJ. kg^(− 1).
La simulation numérique fournit également la position du front de fusion au cours du temps (trait plein), ainsi que le résultat du modèle simple précédent (tirets) (figure 7(b)).
Q47.Commenter la validité du modèle étudié et déterminer l'instant t_f à partir duquel le front de fusion a traversé tout le mur.
On utilise à présent le modèle étudié pour évaluer la puissance thermique qui entre dans le mur depuis l'extérieur en x = 0 et celle qui sort du mur en x = h.
Q48.Exprimer le flux thermique entrant dans le mur Φ_(th, e)(t) à l'instant t en fonction de x_0(t), T_0, T_(ext) et des caractéristiques du mur. En déduire l'expression de Φ_(th, e)(t) en fonction de t et des données. Tracer l'allure du graphe de Φ_(th,e)(t) en fonction de t et interpréter sa valeur Φ_(th2) lorsque t > t_f.
Q49.Tracer de même la courbe de la puissance thermique Φ_(th, s)(t) sortant du mur en x = h en fonction du temps pour t < t_f et pour t > t_f. Quel est l'intérêt principal du matériau composite à base de MCP utilisé pour le mur?
En pratique, les matériaux MCP utilisés ont une température de fusion un peu plus élevée. On considère à présent que T_0 = 24^∘C. La figure 8 présente les résultats d'une nouvelle simulation numérique, avec toujours un mur initialement à 20 °C, une pièce intérieure de température constante T_(int) = 20^∘C et une température extérieure qui passe brutalement de 20^∘C à T_(ext) = 30^∘C.

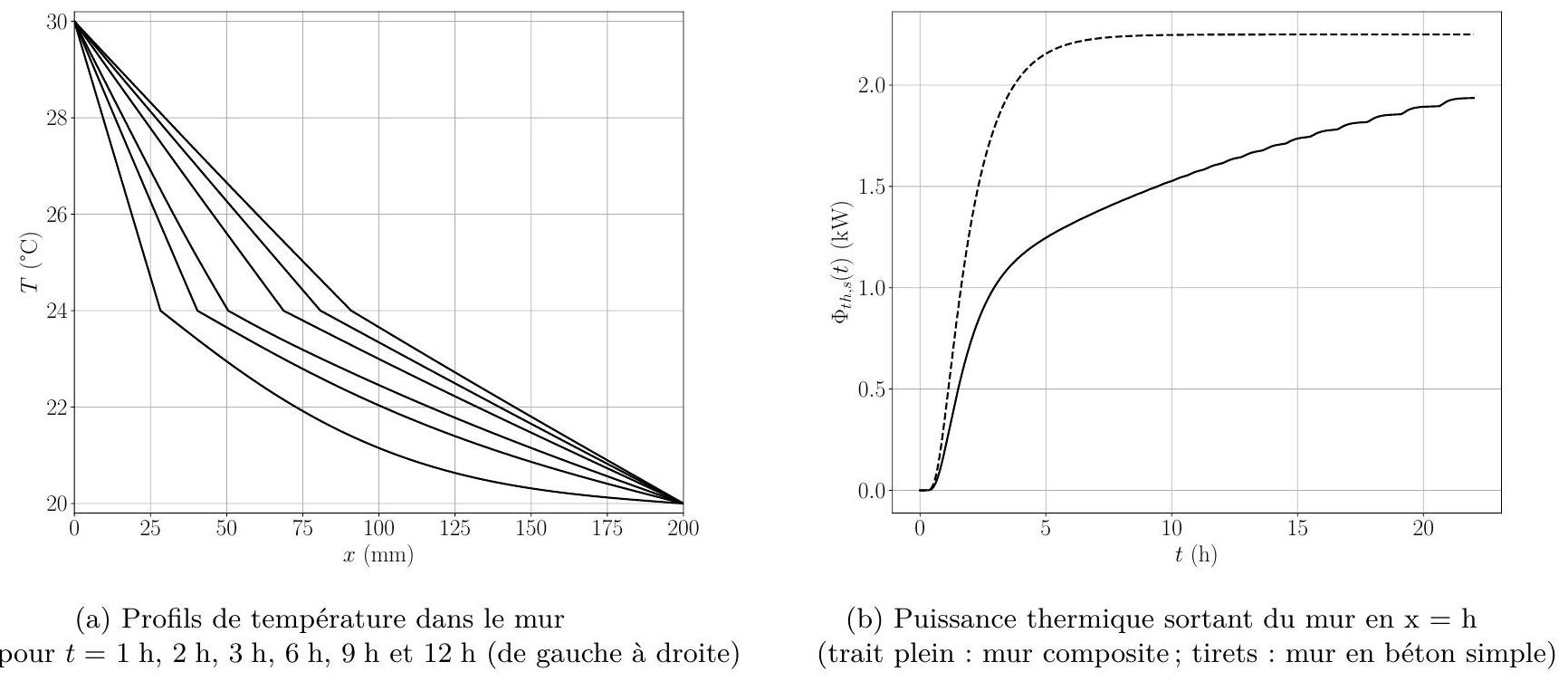

Figure 8
En considérant les mêmes hypothèses qu'à la question Q45, on montre que la position du front de fusion vérifie à présent l'équation différentielle non linéaire suivante :
Q50. Montrer que le front de fusion atteint une position limite x_(0, max) dans le mur. Exprimer x_(0, max) en fonction de h, T_0, T_(ext) et T_(int) et interpréter physiquement ce résultat.
La simulation numérique utilise un programme en python pour calculer la température dans le mur au cours du temps par la méthode des éléments finis. Le mur d'épaisseur h est discrétisé dans l'espace en Nx points espacés de dx . Le temps est discrétisé en Nt instants espacés de dt. Le programme fournit alors un tableau T à deux dimensions tel que l'élément T[i, k] donne la température T(x, t) en x = i∗dx à l'instant t = k∗dt. Un extrait du programme est présenté à la figure 9. On rappelle que T[0, :] désigne le tableau des valeurs de T(0, t) aux différents instants du tableau t et que T[ :, 0] désigne le tableau des valeurs de T(x, 0) aux différentes positions du tableau x.
#Paramètres physiques du mur simple ou composite
h = 200e-3 # Epaisseur du mur (m)
S = 25 # Surface du mur (m**2)
Lambda = 1.8 # Conductivité thermique du béton (W/m/K)
rho = 2.3e3 # Masse volumique (kg/m**3)
c = 9.0e2 # Capacité thermique massique (J/K/kg)
#Discrétisation spatiale et temporelle
dx = h/(Nx - 1) # Pas spatial
x = np.linspace(0, h, Nx) # Tableau des positions dans le mur
dt = tmax/(Nt - 1) # Pas temporel
t = np.linspace(0, tmax, Nt) # Tableau des instants pendant la durée tmax
#Calcul de la puissance thermique sortant du mur
Pth = # A COMPLETER #
#Tracé du graphe
plt.plot(t, Pth)
plt.show()
#Rappel de syntaxe python :
#np.linspace(a, b, N) renvoie un tableau de N points régulièrement espacés entre a et b
Figure 9 - Extrait du programme python à compléter
Q51. On suppose que le tableau T est déjà rempli par un algorithme que l'on ne demande pas de détailler. Compléter le code python (ligne 15) permettant de calculer le tableau Pth contenant les valeurs de la puissance thermique sortant du mur en x = h au cours du temps.
La figure 8(b) montre le graphe de la puissance thermique sortant du mur en x = h, dans le cas d'un mur en béton simple (tirets) ou avec un mur composite avec billes de MCP (trait plein).
Q52. Commenter les deux courbes et prévoir la valeur limite de la puissance thermique sortant du mur dans chaque cas. Quelle solution peut-on proposer pour diminuer la puissance thermique transmise en régime stationnaire ?
Questions fréquentes
4 questions
Sur quels chapitres porte ce sujet de physique-chimie 1 TSI Centrale 2026 ?
Afficher ou masquer la section
Sur quels chapitres porte ce sujet de physique-chimie 1 TSI Centrale 2026 ?
+
Il porte sur la mécanique des chocs, la thermodynamique chimique, l'électrochimie (corrosion), les ondes stationnaires et la diffusion thermique, tous appliqués à la construction d'un bâtiment.
Quelles parties sont indépendantes dans ce sujet ?
+
L'énoncé précise explicitement que les quatre parties (sol, chimie du béton, jauge de contrainte, transfert thermique) sont indépendantes.
Le sujet demande-t-il de programmer ?
+
Oui, la fin de la partie D demande de compléter une ligne d'un programme Python calculant la puissance thermique sortant d'un mur à partir d'un tableau de températures obtenu par une simulation aux éléments finis.
Quel est le fil conducteur de ce sujet sur la construction d'un bâtiment ?
+
Explorer successivement les étapes et enjeux physiques et chimiques d'un chantier : l'étude du sol avant fondation, la fabrication et la corrosion du béton, la surveillance de ses contraintes, et son comportement thermique face à la chaleur.
Pas de description pour le moment
Commentaires• Centrale Physique Chimie 1 TSI 2026
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même chapitre : Mécanique (+1)CCINP Physique Chimie TSI 2025CCINP · 2025Corrigé
