Présentation du sujet

Hydrazine, pile à combustible et propulsions chimique et électromagnétique d'un projectile (coilgun)

Le sujet comporte cinq parties indépendantes de tailles variées. Les deux premières étudient les propriétés physico-chimiques de l'hydrazine puis une pile à hydrazine comparée à une pile à combustible. Les trois suivantes traitent de la propulsion chimique d'un projectile, de sa balistique externe, puis d'un prototype de canon électromagnétique (coilgun).

1I : l'hydrazineStructure de Lewis, propriétés physico-chimiques et autoprotolyse de l'hydrazine.
2II : pile à hydrazineFonctionnement d'une pile à hydrazine, choix des électrodes par diagrammes potentiel-pH et rendement thermodynamique.
3III : propulsion chimique du projectileBilan énergétique de la déflagration d'une poudre propulsant un projectile.
4IV : balistiquePortée d'un tir balistique et rôle du frottement de l'air sur un projectile.
5V : propulsion électromagnétique, un prototype de laboratoireÉtude d'un coilgun modélisé par un circuit RLC série en régime libre.

Ce qu'a observé le jury

6 erreurs relevées

Confusion entre vaporisation et rupture de liaison covalente · Autoprotolyse confondue avec une cinétique · Circulation des électrons dans l'électrolyte

Les candidats ont exploré l'ensemble du sujet, y compris les dernières questions. L'exploitation des courbes est souvent maltraitée et certaines valeurs numériques calculées sont fantaisistes, notamment pour les grandeurs électriques ou énergétiques. Le jury note en revanche que plusieurs comportements physiques ont été compris et se félicite d'avoir lu quelques excellentes copies.

Les erreurs les plus sanctionnées

1
Confusion entre vaporisation et rupture de liaison covalenteI.B
La vaporisation d'un liquide est confondue avec la rupture des liaisons covalentes, alors que ce sont les liaisons hydrogène qui sont rompues.
« La vaporisation d'un liquide ne rompt pas les liaisons covalentes. »
2
Autoprotolyse confondue avec une cinétiqueI.C
La valeur de la constante d'équilibre de l'autoprotolyse est parfois interprétée comme une information sur la vitesse de la réaction.
« Une constante d'équilibre n'est pas une constante de vitesse d'une réaction ! »
3
Circulation des électrons dans l'électrolyteII.A
Des candidats font circuler les électrons dans l'électrolyte, confondant les rôles de l'électrolyte et du circuit électrique.
« Les électrons ne circulent pas dans l'électrolyte »
4
Travail confondu avec transfert thermiqueII.C
La distinction entre travail utile et transfert thermique, essentielle pour établir le rendement de la pile, est souvent mal maîtrisée.
« Un travail n'est pas un transfert thermique, il s'agit d'une distinction essentielle de la thermodynamique. »
5
Calculs sans objectif clair en balistiqueIV.A
La première question sur la portée d'un tir sans frottement n'a pas été souvent réussie, les calculs manquant d'un but affiché.
« Beaucoup trop de calculs sans but affiché tournent en rond et finissent par être abandonnés »
6
Réponse par paraphrase sur les diagrammes potentiel-pHII.B
Les domaines d'immunité, de corrosion et de passivation sont identifiés mais leur signification précise reste souvent floue.
« n'est, au mieux, qu'une paraphrase de la question »

Ce qui a été bien réussi

Certains comportements physiques ont été compris : augmentation de la capacité de condensateurs en parallèle, bilans d'enthalpie ou d'enthalpies libres, déplacement des charges dans une pile.
Les candidats ont exploré l'ensemble du sujet, même les toutes dernières questions.
La présentation de la grande majorité des copies est satisfaisante.

Conseils du jury

Soigner les applications numériques : unité correcte et nombre de chiffres significatifs respecté.
Détailler et expliquer clairement l'exploitation d'une donnée graphique.
Employer un vocabulaire scientifique précis plutôt que des formulations imagées.
Présenter une copie lisible avec les réponses clairement mises en évidence.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

Explosion, propulsions chimique et électromagnétique (coilgun)

L'hydrazine est le premier propergol à avoir été utilisé pour la propulsion aéronautique, en particulier dans les avions fusées Messerschmitt Me 163. La formule de l'hydrazine est

N_2 H_4

.
Certaines données utiles sont rassemblées en fin d'énoncé.

I L'hydrazine

La tableau suivant compare quelques données physico-chimiques de l'hydrazine à celles de l'eau, de l'éthanol et de l'éthane.

	Hydrazine	Eau	Éthanol	Éthane $(C_2 H_6)$
Température fusion $(^\circC)$	2	0	-117	-183
Température ébullition $(^\circC)$	114	100	-79	-89
Moment dipolaire (D)	1,75	1,85	1,66

A

- Donner la structure de Lewis de la molécule d'hydrazine.

Donner un ordre de grandeur pour les angles HNH.
Compte tenu des données, quelle structure tridimensionnelle peut-on proposer pour l'hydrazine?
I.

B

- Comment expliquer la valeur élevée des températures de fusion et d'ébullition de l'hydrazine ? D'après vous, l'hydrazine est-elle très miscible ou peu miscible dans l'eau? Justifier.
I.

C

- Comme l'eau, l'hydrazine est un amphotère. Écrire l'équation bilan de l'autoprotolyse de l'hydrazine. La constante de cet équilibre à 298 K est

K_1 = 10^(- 25)

. Faire une comparaison avec l'eau.

II Pile à hydrazine

L'hydrazine a été remise au gout du jour par le constructeur automobile Daihatsu : elle remplace l'hydrogène dans les piles à combustibles, sources d'énergie pour les moteurs.
Une pile à combustible est constituée de (figure 1) :

deux électrodes métalliques poreuses permettant le passage du combustible et du dioxygène ;
un électrolyte contenant des ions $H^+$ pour la pile à hydrogène et $OH^-$ pour la pile à hydrazine.

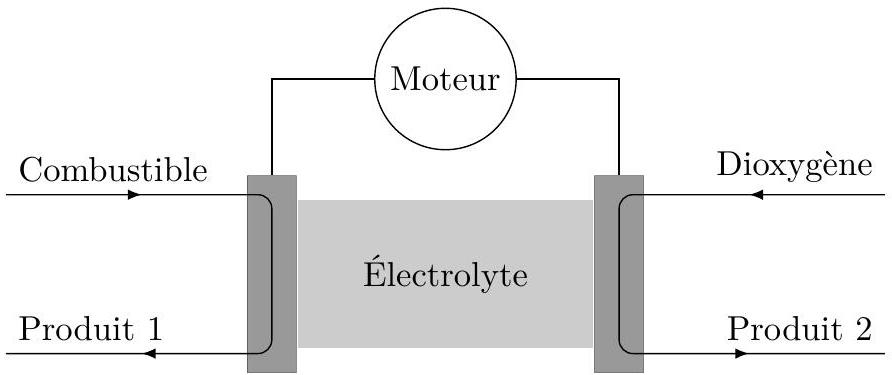

Figure 1

Pour la pile à hydrogène, le combustible est du dihydrogène sous forme gazeuse, la réaction se fait en milieu très acide. Pour la pile à hydrazine, le combustible est une solution aqueuse à

5%

en hydrazine, la réaction se fait en milieu basique.
II.

A

- On donne les potentiels standard

Couple	$H_((aq))^+/H_2$	$O_2/H_2 O$	$N_2/N_2 H_4$
$E^\circ(V)$	0,00	1,23	$- 0, 33$

II.A.1) Pour chacune des piles, écrire, pour les différents couples susceptibles d'intervenir, les demi-équations rédox.
II.A.2) Pour chacune des piles, reproduire succinctement la figure 1 en indiquant :

le nom des électrodes;
le nom des produits 1 et 2 ;
le sens de circulation des électrons;
le sens de circulation du courant ;
le sens de déplacement des ions dans l'électrolyte;
les pôles de la pile.
II.A.3) Pour chaque pile, écrire l'équation bilan de la réaction et déterminer la valeur de sa constante d'équilibre. Commenter les résultats obtenus.
II.A.4) Écrire l'équation de combustion de l'éthane par le dioxygène. Quel est un avantage de la pile à combustible par rapport à un moteur thermique utilisant la combustion de l'éthane?

II.B - Choix des électrodes

II.B.1) Dans la pile à hydrogène, les électrodes sont en platine. Dans la pile à hydrazine, l'électrode en contact avec l'hydrazine est en nickel, celle en contact avec le dioxygène est en cobalt. Quelle doit être la principale propriété des électrodes utilisées dans les piles à combustible ?
II.B.2) Les diagrammes potentiel-pH simplifiés du cobalt, du nickel et du platine sont donnés figure 2. Les diagrammes potentiel-pH du cobalt et du nickel peuvent être considérés comme identiques.

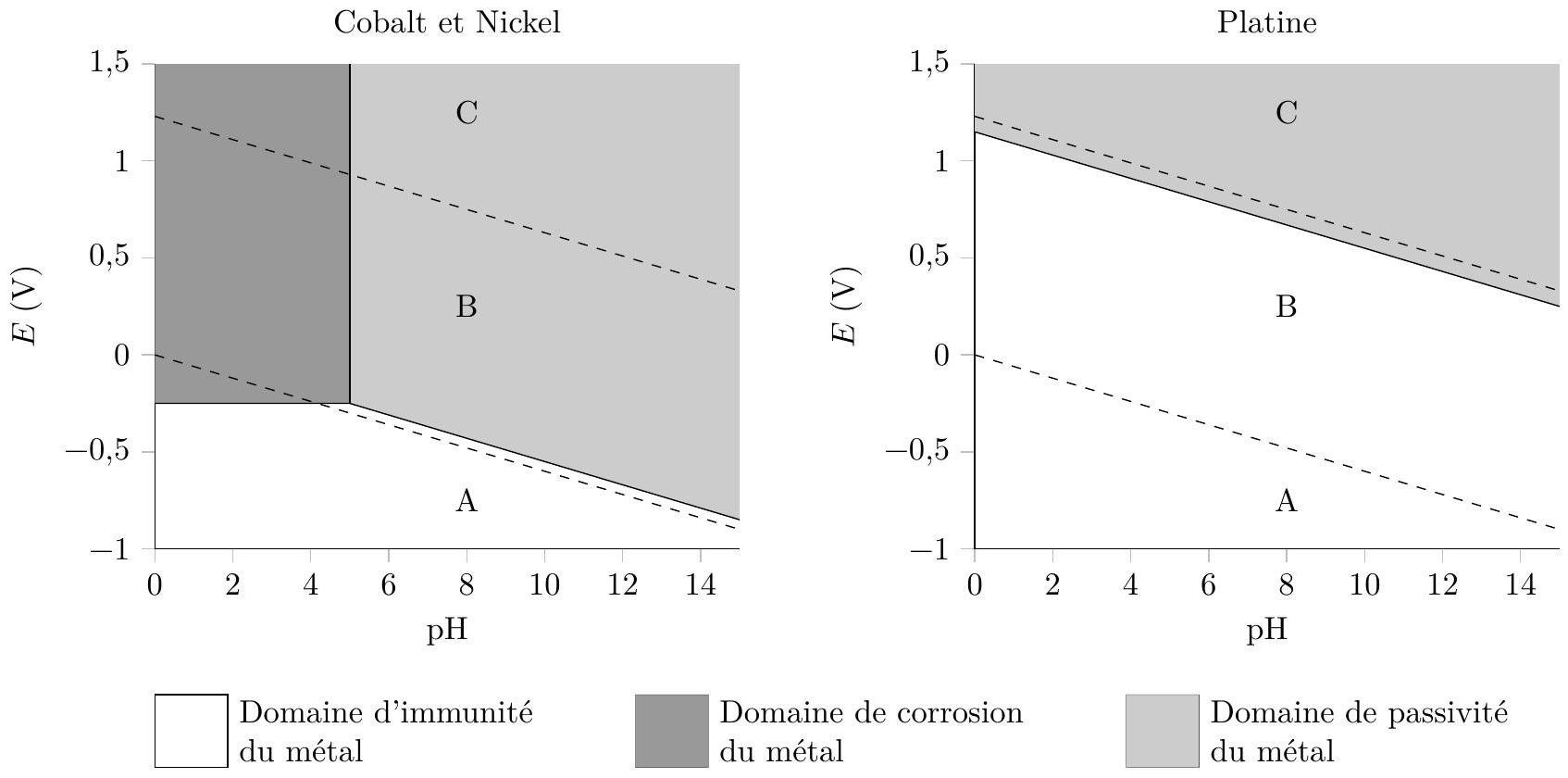

Figure 2 Diagrammes potentiel-pH du cobalt, du nickel et du platine

a) Qu'appelle-t-on domaines d'immunité, de corrosion et de passivité ?
b) À quoi correspondent les trois domaines A , B et C délimités par les deux droites en pointillés relatives aux couples rédox de l'eau?
II.B.3) Compte tenu des conditions opératoires pour chacune des piles et en exploitant les diagrammes potentiel-pH de la figure 2, justifier le choix des électrodes. Est-il possible d'utiliser une électrode en cobalt ou nickel pour la pile à hydrogène ? Quelles peuvent être les raisons qui ont conduit au choix des électrodes en nickel et en cobalt pour la pile à hydrazine ?

II.C - Rendement de la pile à combustible

On se place à

T = 298 K

. On donne:

Composant	$N_2 H_4(ℓ)$	$O_2(g)$	$N_(2 (dissous))$	$H_2 O_((ℓ))$
$Δ_f H^\circ(kJ \cdot mol^(- 1))$	51		-10	-286
$S_m^\circ(J \cdot mol^(- 1) \cdot K^(- 1))$	121	205	63	70

II.C.1) Une valeur d'enthalpie de formation n'est pas précisée dans le tableau précédent. Pourquoi?
II.C.2) Pour un accroissement élémentaire

dξ

de l'avancement de la réaction, on note respectivement

δQ

δW_e

le transfert thermique et le travail électrique (travail utile) reçus par la pile.
Le rendement thermodynamique de la pile est défini par

ρ = (δW_e)/(δQ + δW_e)

. Justifier cette expression.
II.C.3) Pour simplifier les calculs, on fait l'hypothèse d'un fonctionnement réversible, isotherme et isobare.
a) Pour un accroissement élémentaire

dξ

de l'avancement de la réaction, donner, dans ces conditions, les expressions de

δQ

δW_e

en fonction de

dH

dG

, respectivement les variations de l'enthalpie et de l'enthalpie libre de la pile.
b) Relier

dH

dG

dξ

.
c) En déduire alors l'expression du rendement en fonction des grandeurs standard de réaction. Faire l'application numérique.
II.C.4) On souhaite comparer ce résultat à celui obtenu pour un moteur thermique fonctionnant selon un cycle de Carnot. Proposer des valeurs pour les températures des sources froide et chaude en contact avec le moteur. Après l'avoir défini, évaluer le rendement thermodynamique de ce moteur thermique. Commenter.

III Propulsion chimique du projectile

Les munitions à poudre utilisent un explosif rapide primaire pour amorcer la déflagration de la poudre qui propulse alors le projectile. Nous allons considérer un calibre 9 mm dont le projectile est de masse

m_p = 8, 00 g

et de diamètre

d = 9, 00 mm

. La charge propulsive est une poudre dite «sans fumée» constituée d'un mélange de nitrocellulose et de nitroglycérine. Une masse

m_c = 0, 38 g

de cette matière est stockée sous forme gélifiée dans la douille et y occupe un volume cylindrique de longueur

l = 5, 1 mm

et de diamètre

d

.
L'enthalpie massique de réaction de la décomposition de la poudre en de nombreux gaz diatomiques est

Δ_r H_c^\circ = - 3, 20 kJ \cdot g^(- 1)

. On suppose que les gaz produits sont parfaits et que le rapport de leur capacité calorifique à pression constante à celle à volume constant est

γ = 1, 4

. Par souci de simplification du paramétrage, nous allons considérer que le front de réaction de la poudre se situe du côté du projectile et qu'il est situé à la distance

z

du fond de la douille. Le projectile a une position

x

et une vitesse

v⃗

, telles que représentées sur la figure 3 . On considèrera une arme de poing dont la longueur du canon est

L = 17 cm

et de section

S

correspondant au calibre. La figure 4 présente des informations sur le tir avec cette arme.

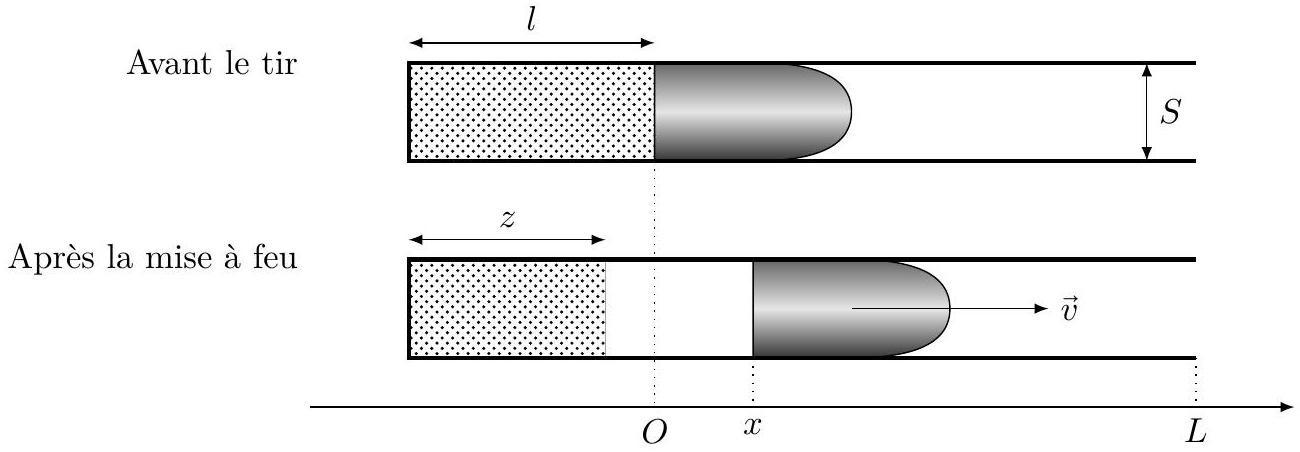

Figure 3

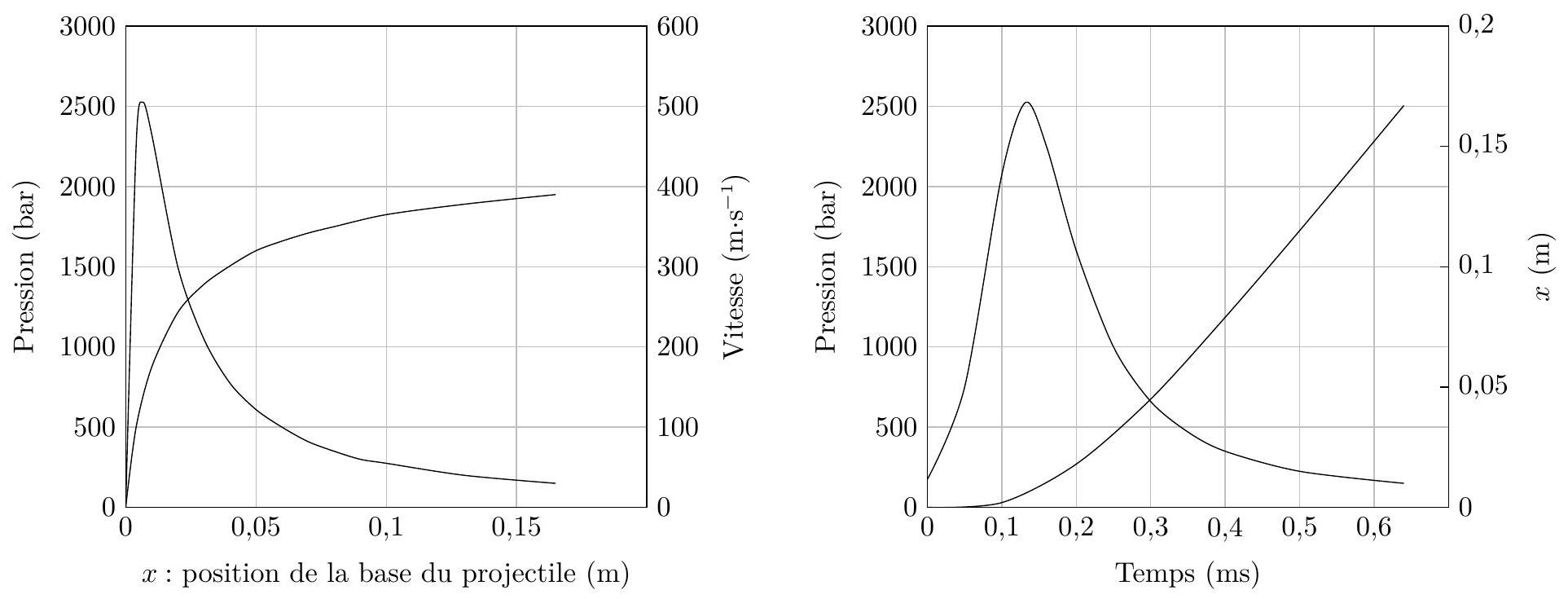

Figure 4 D'après l'ouvrage Traces d'armes à feu de Alain Gallusser, expert en sciences criminelles

III.A - Estimer la fraction d'énergie chimique convertie en énergie cinétique du projectile.
III.B - En considérant l'ensemble {poudre+projectile}, montrer qu'au cours de la déflagration, la conservation de l'énergie conduit à l'équation de balistique intérieure suivante:

m_c(l - z)/l|Δ_r H_c^\circ| = (pSx)/(γ - 1) + 1/2m_p v^2

Préciser les approximations faites et les justifier à partir de la figure 4 .
III.

C

- Dans le cadre précédent, quelle est la fraction de poudre brûlée lorsque le projectile est expulsé du canon?
III.D - La cinétique de combustion de la poudre dépend de la forme de ses grains et est donnée pour des grains cylindriques par la loi de combustion

(dz)/(dt) = - αp

, où

α

est une constante positive et

p

la pression subie par la poudre. Estimer la valeur de la constante

α

mm \cdot s^(- 1) \cdot bar^(- 1)

.
III.

E

- Proposer maintenant le jeu complet d'équations qui permettrait, par une résolution numérique, de déterminer la loi

x(t)

du projectile.

IV Balistique

Tout en fonctionnant sur le même principe que l'arme de poing qui vient d'être étudiée, les canons propulsent des projectiles beaucoup plus lourds (jusqu'à quelques centaines de kilogrammes) à des portées très supérieures (quelques dizaines de kilomètres). Néanmoins pour des projectiles encore plus lourds et des portées encore plus longues, la propulsion par une charge explosive est inadaptée car elle nécessiterait des charges trop importantes. On envisage alors d'utiliser la propulsion électromagnétique, conduisant ainsi à un canon électromagnétique ou «coilgun». Des essais ont permis d'effectuer un tir d'un projectile de masse

m_e = 15 kg

45^\circ

par rapport à l'horizontale, permettant d'atteindre une portée

D = 15 km

.
IV.

A

- En négligeant tout effet de frottement de l'air (situation du vide), évaluer la vitesse et l'énergie cinétique de départ du projectile.
IV.B - Le projectile est un cylindre d'acier de diamètre

d_e = 6, 00 cm

On prendra : viscosité de l'air

η_a = 1, 8 \times 10^(- 5) Pa \cdot s

; masse volumique de l'air

ρ_a = 1, 22 kg \cdot m^(- 3)

.
IV.B.1) L'action de freinage de l'air résulte de la combinaison d'un effet dû à la quantité de mouvement du projectile et d'un effet dû à la viscosité du fluide dans lequel est plongé ce projectile. Lequel de ces deux effets est prépondérant ?
IV.B.2) En supposant que seul l'effet dû à la quantité de mouvement intervient et en se plaçant dans le référentiel du projectile, montrer que la force de freinage est proportionnelle à

v^2

et évaluer un ordre de grandeur du coefficient de proportionnalité.
IV.B.3) Les projectiles d'armes de poing ont une portée réelle correspondant à environ

10%

de la portée dans le vide, tandis que les gros projectiles, tels ceux d'un canon de 305 mm , ont une portée voisine de

70%

de celle dans le vide. Expliquer qualitativement ce fait en utilisant les résultats de la question IV.B.2.

V Propulsion électromagnétique : un prototype de laboratoire

Afin d'étudier le fonctionnement du coilgun et les paramètres influents, un prototype à petite échelle (figure 5) a été monté à l'IUT de mesures physiques de Clermont-Ferrand. Un projectile en acier HSS, cylindrique, de masse

m_a = 1, 3 g

, de longueur

l_a = 20 mm

, de rayon

r_a = 1, 5 mm

est placé à l'entrée d'une bobine à une distance

d

variable. Il est accéléré par cette bobine (rayon intérieur

R_b = 6 mm

, longueur

L_b = 6 cm, N = 250

tours d'un fil de cuivre de diamètre

d_f = 1, 5 mm

) qui est alimentée par un ensemble de condensateurs chimiques. Les condensateurs sont préalablement chargés par un générateur continu capable de délivrer des tensions jusqu'à 200 V . Un thyristor permet la décharge des condensateurs dans la bobine, le montage électrique équivalent au moment du tir est assimilé à un circuit RLC série en régime libre.

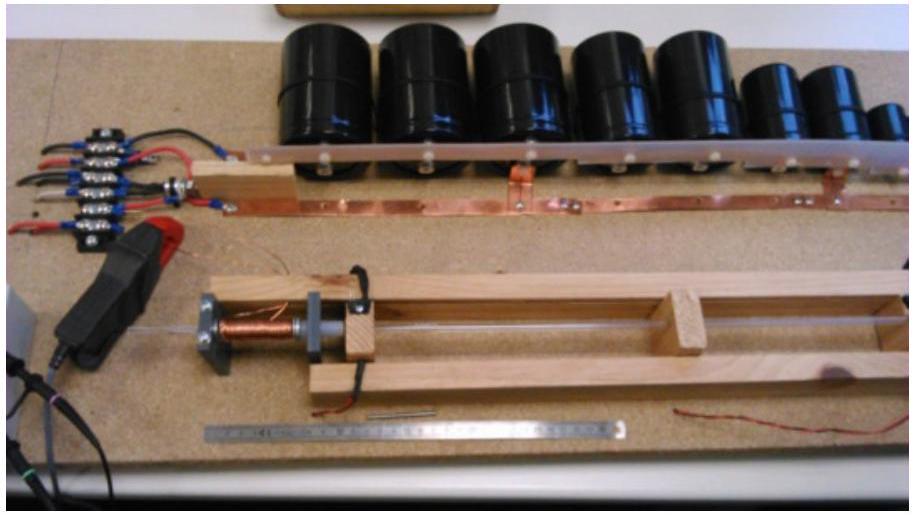

Figure 5

V.A

- Pourquoi le contacteur qui permet de connecter les condensateurs à la bobine ne peut-il être un simple interrupteur?
V.

B

- Quelle association de condensateurs faut-il choisir pour augmenter la capacité de l'association : série ou parallèle ? Il est demandé une justification par un calcul effectué sur deux condensateurs.

V.C

- Le projectile est guidé par un tube transparent de longueur

L_t = 80 cm

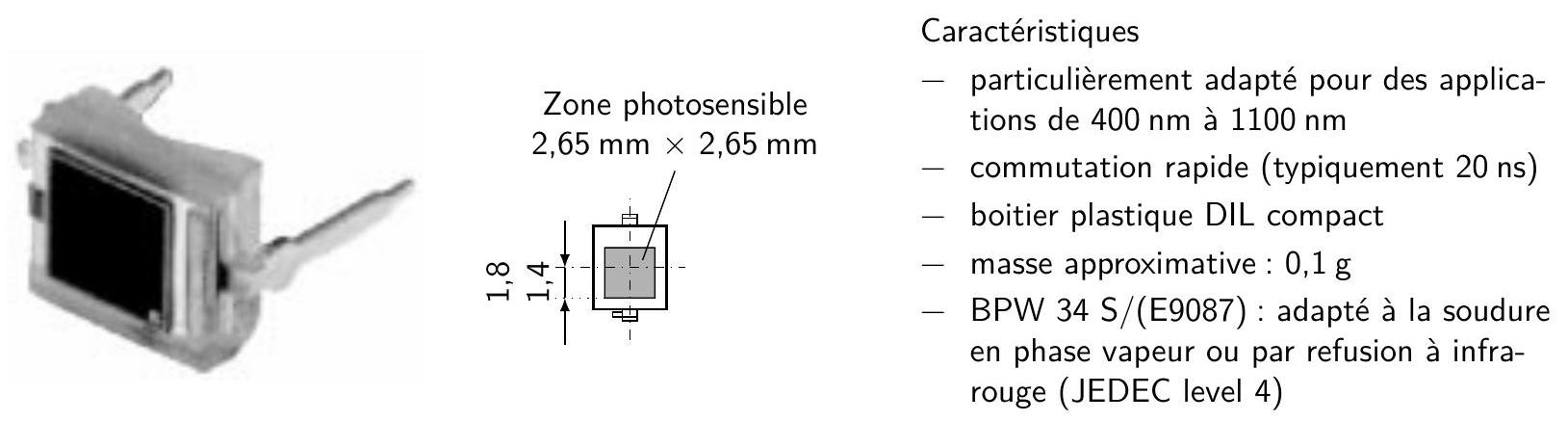

en sortie de bobine. Deux photodiodes (BPW34) éclairées par un faisceau issu d'un laser He-Ne permettent de détecter le passage du projectile en sortie de bobine et en sortie de tube. La figure 6 présente un extrait de la notice technique du composant utilisé.

Figure 6

V.C.1) Le choix du laser est-il convenable ?
V.C.2) Le signal délivré par la photodiode au passage du projectile à une vitesse constante de l'ordre de

20 m \cdot s^(- 1)

est donné figure 7.

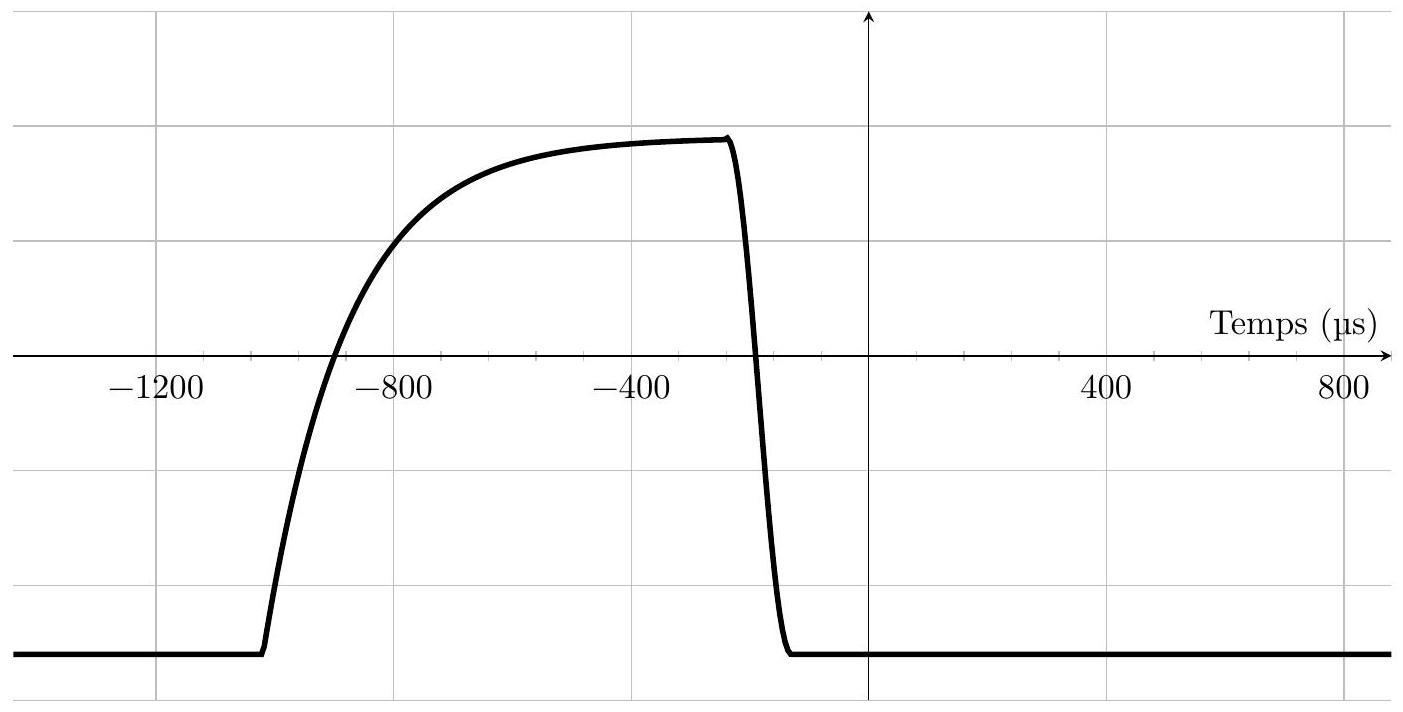

Figure 7

a) Interpréter qualitativement la forme du signal. Discuter l'adéquation des caractéristiques de la photodiode BPW34 à la détection du passage du projectile.
b) En déduire la valeur de la vitesse du projectile.

V.D

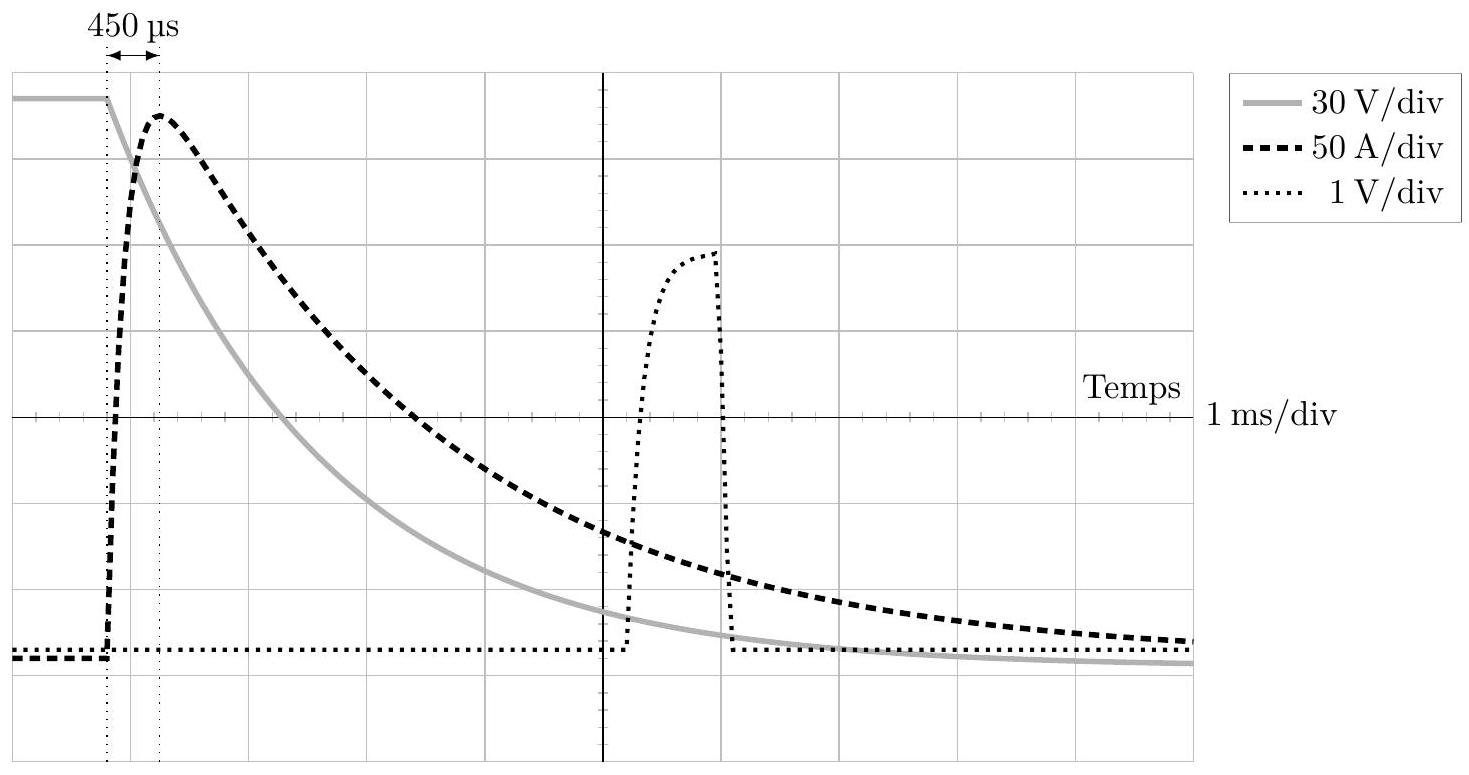

- La figure 8 propose des enregistrements, au cours d'un premier tir d'essai, de la tension aux bornes du condensateur, du courant dans le montage et du signal aux bornes de la photodiode.
V.D.1) Identifier chacune des courbes ; donner la tension de charge du condensateur, ainsi que le courant maximal dans le montage.
V.D.2) En exploitant la figure 8, déterminer la vitesse du projectile.
V.D.3) En supposant une accélération uniforme sur 3 cm de distance, en déduire un ordre de grandeur de la force moyenne subie par le projectile.
V.D.4) La valeur de la capacité totale des condensateurs utilisés est de

12, 5mF

. Quel est le rendement du dispositif?
V.D.5) Le tir est effectué dans une plaque de polystyrène extrudé dont la résistance à la compression se chiffre par une pression maximale admissible

P_(lim) = 300kPa

. Par un raisonnement simple que l'on exprimera, déterminer un ordre de grandeur de l'épaisseur de polystyrène à prévoir pour arrêter le projectile.

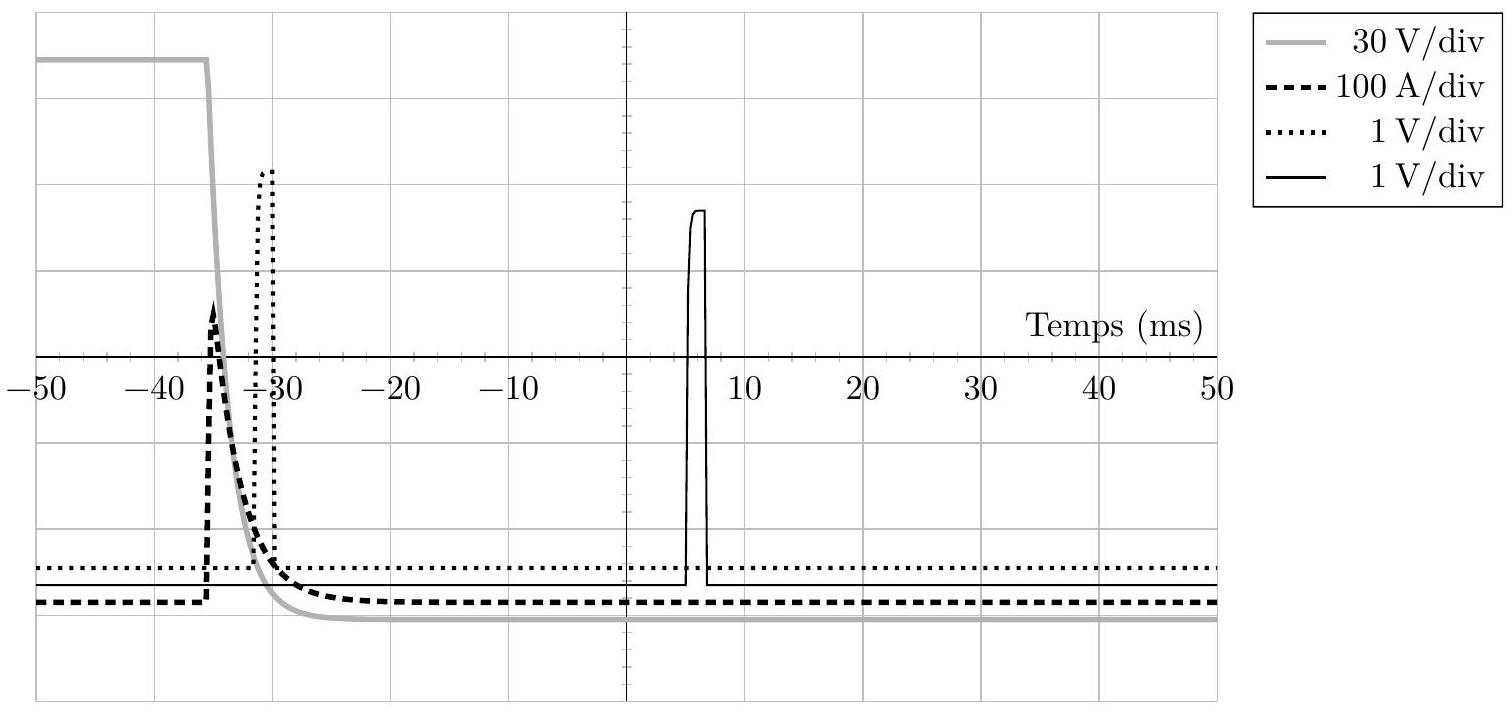

Figure 8

Figure 9

E

- La figure 9 propose un zoom de l'enregistrement fourni figure 8.
V.E.1) Sur quelle courbe et dans quelle partie l'effet inductif est-il particulièrement visible?
V.E.2)
a) Dans quel type de régime libre se trouve le montage RLC série ?
b) Donner, sans démonstration, l'expression de la constante de temps

τ_(RC)

d'un circuit RC série. Même question pour la constante de temps

τ_(RL)

d'un circuit RL série.
c) Déterminer la solution du régime libre du circuit RLC dans le cas considéré. Montrer qu'elle est combinaison de deux termes qui tendent respectivement vers la réponse d'un circuit RL et celle d'un circuit RC à la limite où les constantes de temps associées à ces deux circuits sont très différentes.
d) Déduire de la question précédente une interprétation de l'allure de la courbe du courant.
e) À partir de la figure 9, déterminer les constantes de temps caractéristiques du système. En déduire les valeurs de

R

et de

L

.
f) Quelle est la longueur du fil de cuivre nécessaire pour réaliser la bobine ? En déduire la valeur de sa résistance. Commenter.
g) Évaluer l'ordre de grandeur de l'inductance propre d'un solénoïde de longueur

ℓ

, constitué de

N

spires jointives, en négligeant les effets de bord. En déduire l'inductance propre de la bobine. Commenter le résultat obtenu en le comparant à celui obtenu à la question e).

Données

Accélération de la pesanteur

g = 9, 81 m \cdot s^(- 2)

.
Sauf mention contraire, les valeurs indiquées sont données à 298 K .
Produit ionique de l'eau:

K_e = 10^(- 14)

.
Constante de Nernst :

(RT)/Fln(10) = 0, 06 V

.
Perméabilité magnétique du vide :

μ_0 = 4π \times 10^(- 7)H \cdot m^(- 1)

.
Conductivité du cuivre

σ_(Cu) = 6 \times 10^7 S \cdot m^(- 1)

.
Extrait du tableau périodique des éléments

Numéro atomique	1	6	7	8
Symbole	H	C	N	O
Masse molaire atomique $(g \cdot mol^(- 1))$	1,01	12,0	14,0	16,0

Questions fréquentes

4 questions

Sur quoi porte le sujet de physique-chimie 2 Centrale PSI 2017 ?

Il porte sur l'hydrazine et une pile à hydrazine, puis sur la propulsion chimique et électromagnétique (coilgun) d'un projectile.

Quelles erreurs le jury a-t-il le plus relevées sur ce sujet Centrale physique-chimie PSI 2017 ?

Une mauvaise exploitation des courbes, des valeurs numériques parfois fantaisistes et des confusions de vocabulaire scientifique, par exemple entre travail et transfert thermique.

Ce sujet Centrale physique-chimie 2 PSI 2017 mélange-t-il plusieurs domaines ?

Oui, il associe chimie (hydrazine, pile à combustible) et physique (mécanique, thermodynamique, électrocinétique) sur cinq parties indépendantes.

Faut-il bien présenter sa copie pour ce sujet Centrale PSI 2017 ?

Le rapport insiste sur ce point : les copies mal présentées ou proches d'un brouillon ont pu être sanctionnées.

Pas de description pour le moment

Commentaires• Centrale Physique Chimie 2 PSI 2017

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...
