Situé au large de la Charente-Maritime, le Fort Boyard est édifié sous l'impulsion de Napoléon afin de protéger la rade, l'embouchure de la Charente, le port et surtout le grand arsenal de Rochefort des assauts de la marine anglaise. Construit entre 1804 et 1857, il est transformé en prison quelques années à peine après son achèvement. Cet imposant vaisseau de pierre est dorénavant connu dans le monde entier grâce au jeu télévisé du même nom, tourné depuis 1990, dans lequel une équipe généralement constituée de six candidats réalise diverses épreuves physiques et intellectuelles afin de gagner un trésor en boyards. Ce sujet s'intéresse à certains aspects du jeu.

Avant de se lancer à l'assaut du Fort, les candidats l'observent depuis l'île d'Aix à l'aide de jumelles, sommairement modélisées par une paire de lunettes de Galilée. Chaque lunette comprend deux lentilles, l'une plan convexe, l'autre plan concave.

Q1. Rappeler les lois de Snell-Descartes relatives à la réfraction, au moyen d'un schéma faisant apparaître les grandeurs utiles.

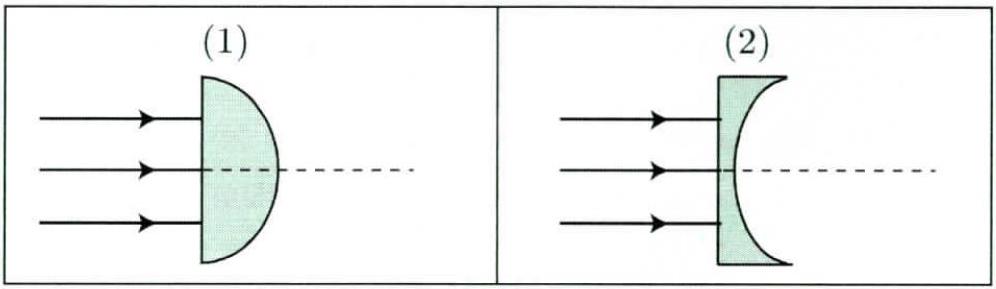

Q2. La figure 2 représente les lentilles plan convexe et plan concave, taillées dans un verre d'indice optique n > 1 et plongées dans l'air d'indice optique n_(air) = 1. Recopier la figure et tracer qualitativement le suivi des rayons au travers du dioptre air/verre, puis du dioptre verre/air. Bien qu'aucun calcul ne soit attendu, détailler la démarche adoptée en utilisant la réponse à la question Q1.

Q3. En déduire la nature, convergente ou divergente, de chaque lentille.

Dans la suite, les lentilles sont supposées minces et utilisées dans les conditions de Gauss. Chaque lunette de Galilée est composée d'une lentille ( L_1 ) de distance focale f_1^′ > 0 constituant l'objectif de la lunette, et d'une lentille ( L_2 ) de distance focale f_2^′ < 0, telle que |f_2^′| < f_1^′, constituant l'oculaire (voir figure 3). On note respectivement O_1, F_1 et F_1^′ le centre optique, le foyer principal objet et le foyer principal image de l'objectif. De même, on note respectivement O_2, F_2 et F_2^′ le centre optique, le foyer principal objet et le foyer principal image de l'oculaire.

La lunette est réglée de façon à donner une image à l'infini d'un objet à l'infini, ce qui permet à l'observateur d'éviter toute fatigue. Dans ces conditions, la lunette est dite afocale.

Q4. Préciser et justifier la position relative des foyers des lentilles. En déduire l'encombrement ℓ = O_1 O_2 en fonction de f_1^′ et de |f_2^′|.

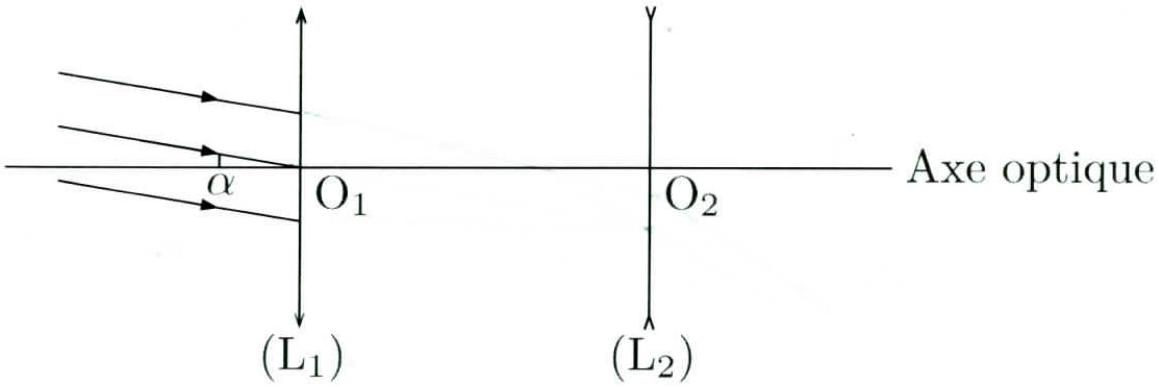

Q5. Recopier le schéma de la figure 3 et poursuivre le tracé des rayons incidents parallèles faisant un angle α avec l'axe optique et émergeant sous un angle α^′ avec l'axe optique.
Q6. L'image du Fort à travers les jumelles apparaît-elle droite ou renversée par rapport au Fort observé à l'œil nu? Justifier.
Q7. En se plaçant dans les conditions de Gauss, les angles α et α^′ sont petits; déterminer l'expression du grossissement de la lunette G = α^′/α en fonction de f_1^′ et de |f_2^′|.
Q8. Compte tenu des valeurs de grossissement et d'encombrement précisées en fin de partie, calculer la valeur des distances focales f_1^′ et f_2^′.
On observe le Fort, de hauteur h, depuis l'Île d'Aix située à une distance d.
Q9. Sous quel angle le Fort est-il observé à l'œil nu? Sous quel angle est-il observé à travers les jumelles? Vérifier la validité des conditions de Gauss.

Hauteur du Fort Boyard : h = 20 m
Distance Île d'Aix-Fort Boyard : d = 3, 0 km
Caractéristiques de la lunette de Galilée :

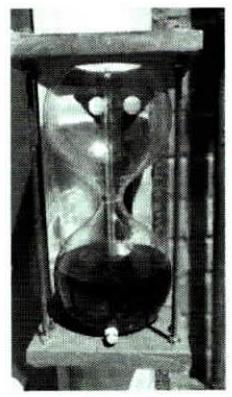

Les candidats réalisent des épreuves en durée limitée, mesurée à l'aide d'une clepsydre. Utilisée depuis l'Antiquité, la clepsydre est une horloge reposant sur la vidange d'un récipient contenant de l'eau colorée qui s'écoule à travers un petit orifice sous l'effet de la gravité.

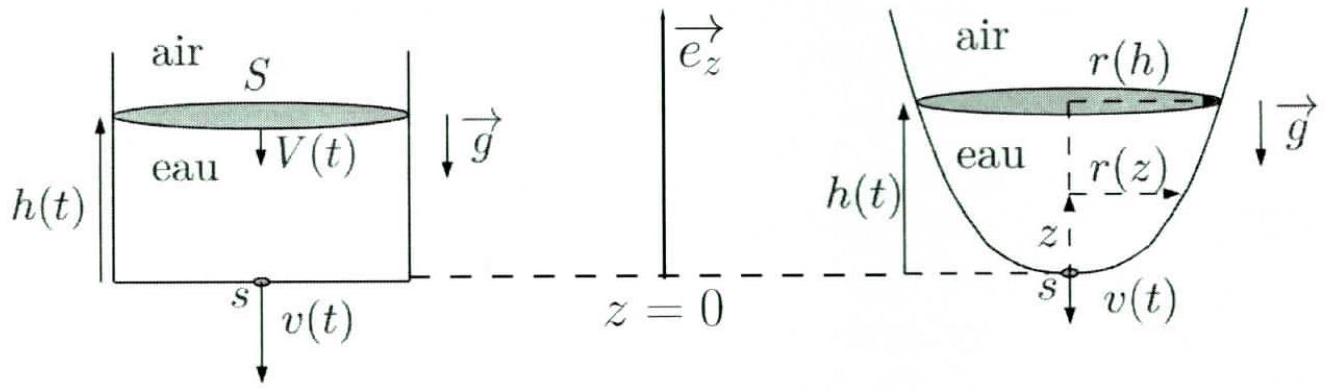

On considère tout d'abord un écoulement d'eau dans un récipient cylindrique, percé d'un orifice en z = 0 et placé dans l'air atmosphérique à pression P_0 (voir figure 5 , à gauche). On note S la section du cylindre, s≪S la section de l'orifice, h(t) la hauteur d'eau dans le récipient à l'instant t, ρ la masse volumique de l'eau, g⃗ l'accélération de la pesanteur, V(t) la vitesse de l'interface eau/air dans le cylindre et v(t) la vitesse de l'eau s'écoulant à travers l'orifice.

Q10. Rappeler la relation de Bernoulli ainsi que ses conditions d'application. On suppose ces conditions remplies dans la suite.
Q11. En exploitant l'hypothèse s≪S, établir l'expression de v(t) en fonction de g et de h(t).
Q12. L'écoulement étant supposé incompressible, en déduire l'expression de V(t) en fonction de S, s, g et de h(t). Préciser qualitativement le sens d'évolution de V(t) lors de la vidange.
On attend d'une horloge à eau que le niveau d'eau baisse à vitesse constante dans le récipient, malgré la diminution du débit dans le temps. On souhaite adapter la forme du récipient afin de satisfaire cette condition (voir figure 5, à droite). Le profil de la clepsydre, à symétrie de révolution, s'écrit :

Q13. En supposant que l'expression de v(t) obtenue à la question Q11 reste valable, montrer que l'évolution de h(t) est régie par l'équation différentielle:

Q14. Sans chercher à résoudre cette équation différentielle, déterminer la valeur de l'entier n en imposant que dh/dt ne dépende pas du temps. En déduire l'unité de K.
Q15. Trouver la valeur de K permettant d'assurer une vitesse constante |dh/dt| = 1, 0 mm ⋅ s^(− 1).

Accélération de la pesanteur : g = 9, 8 m ⋅ s^(− 2)
Section de l'orifice : s = 1, 0 cm^2

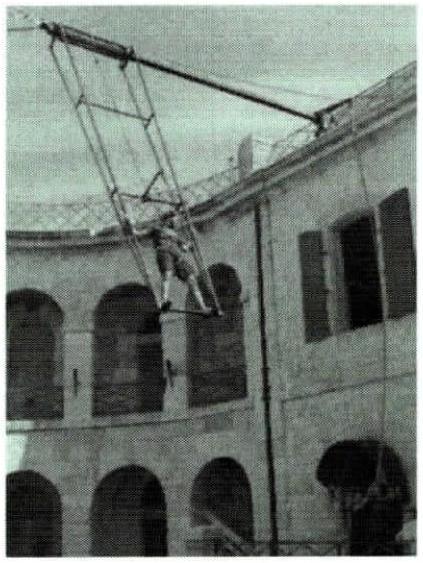

Parmi les épreuves soumises aux candidats, on s'intéresse à l'épreuve de la cloche. Le candidat est attaché debout sur un trapèze, ce dernier faisant initialement un angle de 20^∘ par rapport à la verticale. Celui-ci est lâché sans vitesse initiale et décrit un mouvement oscillant. Ses équipiers vont alors tirer sur une corde pour donner de plus en plus d'amplitude au trapèze, tout comme s'ils sonnaient une cloche. Le candidat malmené pourra attraper l'indice qui se trouve suspendu en hauteur à condition que l'amplitude des oscillations soit suffisante. Pour une efficacité maximale, la technique consiste à tirer sur la corde lorsque le trapèze est à son point le plus haut afin d'en augmenter l'amplitude à chaque oscillation.

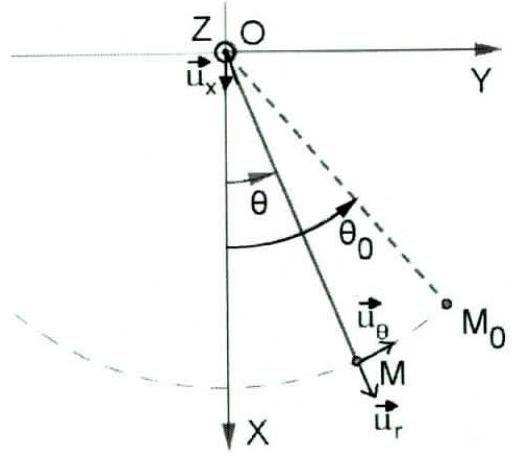

On étudie tout d'abord le mouvement du système {candidat+trapèze}, sans l'intervention des coéquipiers, effectuant des oscillations libres. On modélise la situation par un pendule simple ponctuel M de masse m, attaché à l'extrémité d'un fil souple de masse négligeable, inextensible de longueur ℓ_0 et dont l'autre extrémité O est fixe, plongé dans le champ de pesanteur g⃗ = gu⃗_x (voir figure 7). Dans le référentiel terrestre R supposé galiléen, le mouvement du point M est plan, sa position étant repérée par l'angle θ. On néglige tout frottement. À l'instant initial t = 0, le pendule est écarté d'un angle θ_0 et lâché sans vitesse : θ˙(t = 0) = 0.

Q16. Exprimer les vecteurs vitesse v⃗ et accélération a⃗ du point M dans la base polaire {u⃗_r, u⃗_θ}.
Q17. Expliciter l'énergie potentielle de pesanteur E_p(θ) du point M en fonction de m, g, ℓ_0 et de θ. On prendra E_p(θ = π/2) = 0.
Q18. Établir l'équation différentielle vérifiée par θ. On posera ω_0 = √(g/ℓ_0).
Q19. Dans le cas de petits mouvements, déterminer la loi horaire θ(t) et calculer littéralement, puis numériquement la période T_0 du mouvement.

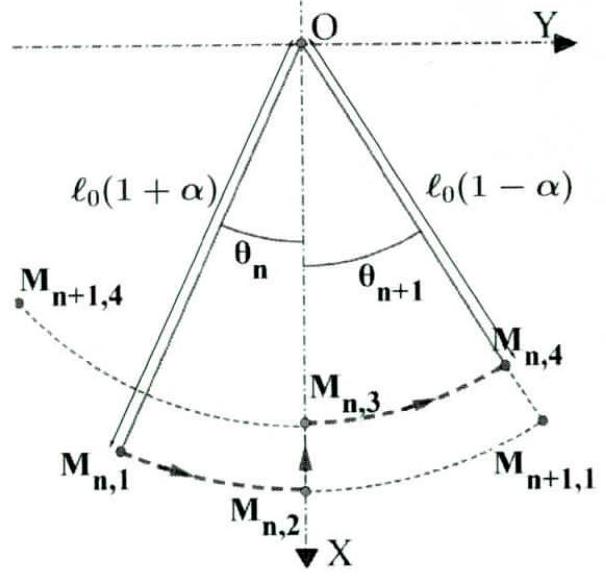

Afin de tenir compte de l'intervention des coéquipiers, on considère désormais que la longueur du fil, notée ℓ(t), varie dans le temps. On ne se place plus dans le cas de petits mouvements.
Q20. Montrer que l'équation différentielle du mouvement s'écrit à présent :

Cette équation étant difficile à résoudre analytiquement, on opte pour une approche discrète dans laquelle la longueur ℓ(t) passe instantanément de la valeur ℓ_0(1 + α) à la valeur ℓ_0(1 − α) au passage par la verticale, et reprend sa valeur ℓ_0(1 + α) aux positions extrêmes où sa vitesse s'annule. On a 0 < α < 1. Lors d'un mouvement entre M_(n, 1) et M_(n, 4), le mobile part du point M_(n, 1) d'angle non orienté θ_n avec une vitesse nulle, et arrive en M_(n, 4) d'angle non orienté θ_(n + 1) avec une vitesse nulle (voir figure 8 ). Dans la phase retour, le mobile repart de M_(n + 1, 1) sans vitesse.

Q21. Que dire de l'énergie mécanique entre les points M_(n, 1) et M_(n, 2) ? En adaptant le résultat de la question Q17, montrer que la vitesse v_(n, 2) au point M_(n, 2) lors du passage du mobile par la verticale peut s'écrire :

Préciser l'expression de β en fonction de α, ainsi que la valeur de l'exposant γ.
Q22. Entre les points M_(n, 2) et M_(n, 3), on admet que le moment résultant exercé sur le mobile est nul : son moment cinétique est donc conservé. En déduire la vitesse v_(n, 3) au point M_(n, 3) en fonction de g, ℓ_0, α et de θ_n.
Q23. Déterminer alors la relation entre l'angle de montée θ_(n + 1) et l'angle θ_n sous la forme :

Donner la valeur de l'exposant δ.
Q24. Montrer que l'amplitude des balancements augmente.
Q25. En remarquant que la suite (u_n)_(n ∈ ℕ) = 1 − cosθ_n est géométrique, exprimer en fonction de θ_0 et de α le nombre N d'allers-retours permettant au candidat d'atteindre un angle θ = π/2 et ainsi d'attraper l'indice. Calculer numériquement N en prenant θ_0 = 20^∘ et α = 1/20.

Accélération de la pesanteur : g = 9, 8 m ⋅ s^(− 2)
Longueur du fil du pendule simple : ℓ_0 = 7, 0 m

Dans l'épreuve de la caserne, le candidat est amené à décrocher un seau rempli d'eau, courir sur un tapis roulant puis vider le contenu du seau dans un réservoir. À chaque remplissage du réservoir, la clé monte dans un tuyau. Si le candidat parvient à récupérer suffisamment d'eau, il peut attraper la clé. Pour rendre l'épreuve plus visuelle à l'écran, l'eau contient un colorant fluorescent vert, la fluorescéine.

Il est possible de mettre en évidence le phénomène de diffusion de la fluorescéine dans l'eau en microfluidique. Pour estimer quelques ordres de grandeur, on considère tout d'abord un canal microfluidique horizontal de section rectangulaire, de largeur ℓ = 100μ m et de hauteur h = 80μ m, dans lequel s'écoule de l'eau avec un débit volumique Q = 10μ L ⋅ min^(− 1) (voir figure 10, à gauche).
Q26. Calculer numériquement la vitesse débitante (vitesse moyenne) v_m dans le canal, en m ⋅ s^(− 1). Rappeler la définition du nombre de Reynolds Re, puis estimer sa valeur pour l'écoulement étudié. Qualifier la nature de l'écoulement.
En microfluidique, le mélange entre deux fluides se fait essentiellement par diffusion : on peut donc mesurer un coefficient de diffusion moléculaire. On utilise pour cela un canal comportant une entrée en Y, permettant l'injection collatérale de deux fluides sur une même largeur et au même débit : d'une part, de l'eau pure et, d'autre part, de l'eau colorée par de la fluorescéine (voir figure 10, à droite). Cette configuration permet de réaliser une diffusion des molécules de fluorescéine dans l'eau pure. L'écoulement étant stationnaire et la section constante, il existe une équivalence entre la position y le long du canal et le temps t.

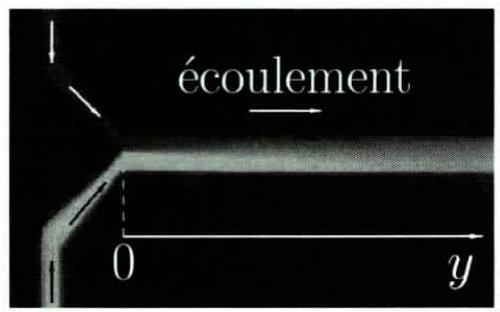

Figure 10 - À gauche : schéma d'un canal de section rectangulaire. À droite : diffusion de la fluorescéine au confluent de deux canaux microfluidiques

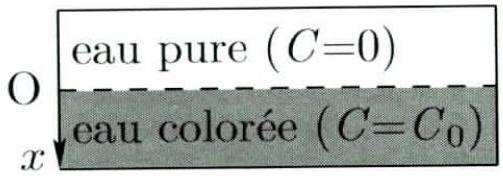

De ce point de vue, on note C(x, t) la concentration volumique de fluorescéine à l'abscisse x et à l'instant t, exprimée en molécules par mètre cube, et D son coefficient de diffusion. L'origine de l'axe Ox est prise au niveau de l'interface entre les deux fluides à l'instant t = 0 (voir figure 11). À cet instant, la couche d'eau pure est située dans la zone x < 0; la couche d'eau colorée, de concentration volumique C_0, est dans la zone x > 0. On rappelle la loi de Fick, reliant le vecteur densité de courant volumique de molécules de fluorescéine J⃗ à leur concentration volumique C :

Q27. Établir l'équation de diffusion aux dérivées partielles satisfaite par C(x, t), pour x ∈ ℝ.
On admet que la solution de cette équation est de la forme :

Q28. En exploitant les conditions initiales et l'intégrale de Gauss donnée en fin de partie, déterminer les constantes A et B en fonction de C_0. Que vaut C(0, t) pour t > 0 ?
Q29. Comment relie-t-on simplement y et t ? En utilisant la durée typique t^∗ du phénomène de diffusion, dont on rappellera l'expression, prévoir l'influence du débit sur la longueur observable de mélange des deux fluides sur la figure 10.

Intégrale de Gauss :

Propriétés physiques de l'eau:

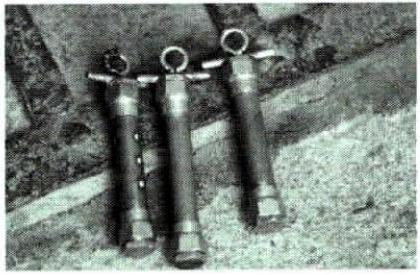

En fin de partie, les candidats doivent remporter des cartouches en gagnant des épreuves. Une cartouche est constituée d'un tube percé en cuivre contenant une feuille de papier sur laquelle est écrit un indice. Si les candidats ne parviennent pas à récupérer la cartouche dans le temps imparti, elle «explose», détruisant définitivement le papier et le fameux indice. Pour la mise en scène de l'explosion, la cartouche est reliée à un contacteur qui permet d'envoyer une minuscule décharge électrique à distance, provoquant une étincelle qui enflamme instantanément le papier.

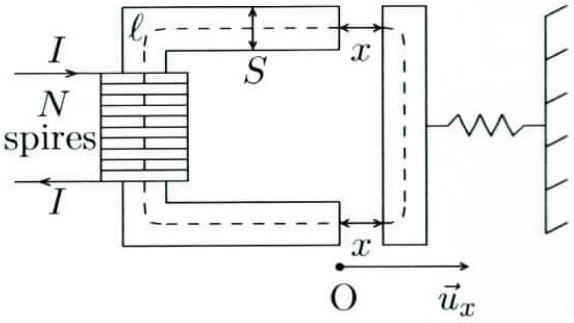

On propose de comprendre le principe de fonctionnement du contacteur sur le modèle simplifié du contacteur électromagnétique en translation représenté sur la figure 13. Un circuit magnétique de section constante S est constitué d'un milieu ferromagnétique linéaire doux de perméabilité magnétique relative μ_r. On note μ_0 la perméabilité magnétique du vide. La longueur moyenne du noyau est notée ℓ et celle de l'entrefer x. On enroule autour de la partie statique du noyau N spires parcourues par un courant d'intensité I constante. La partie mobile du noyau est reliée à un ressort.

Q30. Rappeler la définition d'un milieu ferromagnétique linéaire doux. Donner la relation entre les vecteurs B⃗ et H⃗ au sein d'un tel milieu.
Q31. En détaillant les étapes et hypothèses de votre raisonnement, montrer que le champ magnétique dans l'entrefer s'écrit :

Q32. Définir l'énergie magnétique E_(mag)(x) du système {noyau+entrefer} comme la somme de deux intégrales volumiques exprimées en fonction de B(x), puis la calculer en fonction des paramètres du problème.
Q33. On rappelle que la partie mobile du noyau est soumise à la force :

Expliciter F⃗ en fonction des paramètres du problème, puis commenter son sens.

Le gong de Fort Boyard permet de matérialiser le temps de l'aventure. Le gong désigne une variété d'instruments de musique de percussion en métal, originaires de l'Asie du Sud-Est. Sa sonorité est, entre autres, liée au matériau utilisé pour sa fabrication : le bronze, alliage de cuivre Cu et d'étain Sn . Cette sonorité dépend du pourcentage d'étain constituant le bronze. Le cuivre pur cristallise dans le système cubique à faces centrées.
Q34. Représenter la maille conventionnelle, puis déterminer le nombre d'atomes de cuivre par maille. En adoptant le modèle des sphères dures indéformables, expliciter la relation entre le paramètre de maille a et le rayon métallique R_(Cu).
Q35. Exprimer la masse volumique du cuivre ρ en fonction des données, puis calculer sa valeur.
Q36. Repérer, puis dénombrer les sites octaédriques dans cette structure. Évaluer numériquement le rayon maximal R_o d'un atome étranger pouvant occuper un tel site.
Q37. Le bronze est-il un alliage d'insertion ou de substitution? Justifier.
On propose un protocole expérimental permettant de mesurer le pourcentage massique d'étain du bronze constituant le gong. On plonge un échantillon du gong de masse m = 3, 00 g dans une solution aqueuse d'acide chlorhydrique ( H_((aq))^+, Cl_((aq))^−), de volume V = 0, 5 L et de concentration molaire C = 0, 1 mol ⋅ L^(− 1). Un gaz se dégage; son volume est mesuré grâce à un tube à dégagement introduit dans une éprouvette graduée remplie d'eau.

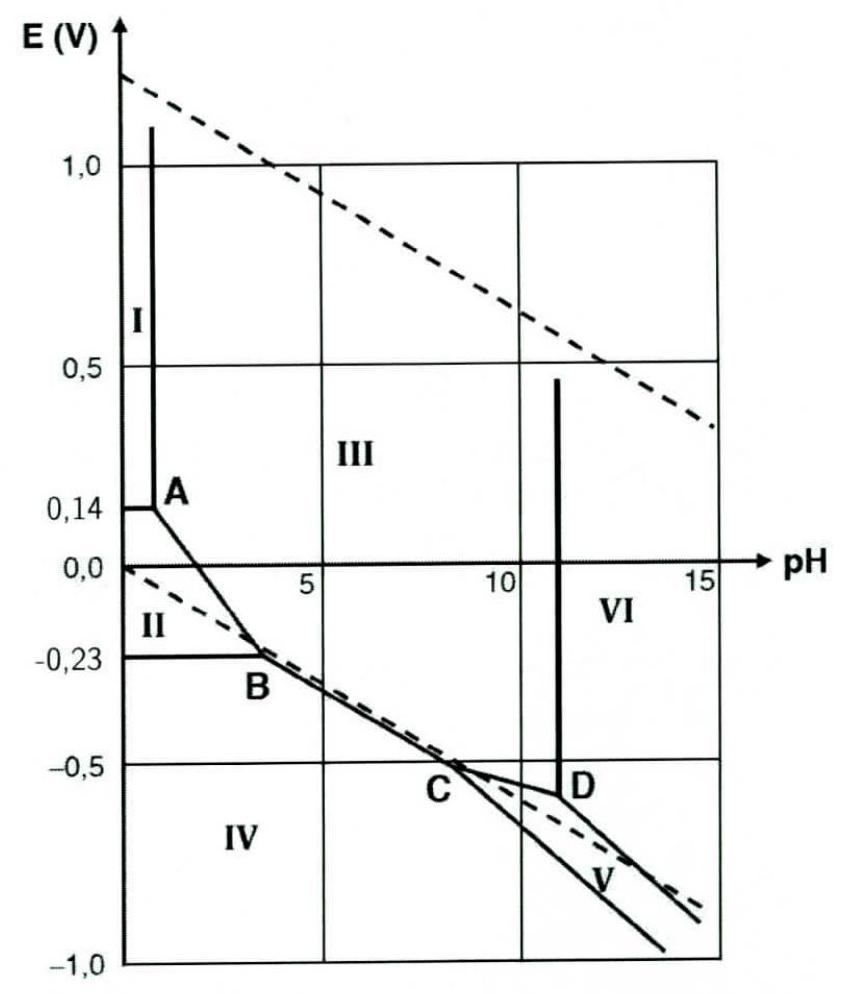

La figure 15 représente le diagramme E-pH de l'étain, tracé à 25^∘C pour une concentration totale en espèces dissoutes c_T = 10^(− 3) mol ⋅ L^(− 1). Il fait intervenir les espèces SnO_(2(s)), Sn_((s)), Sn_((aq))^(2 +), Sn_((aq))^(4 +), SnO_(3(aq))^(2 −) et HSnO_(2(aq))^−.
Q38. Calculer le nombre d'oxydation de l'élément Sn dans les différentes espèces, puis attribuer à chacune d'elles son domaine d'existence ou de prédominance indiqué en chiffres romains dans le diagramme E − pH.
Q39. En utilisant le diagramme et la valeur de c_T, estimer la valeur du potentiel standard du couple Sn_((aq))^(2 +)/Sn_((s)). Comparer à la valeur donnée en fin de partie.
On superpose au diagramme E − pH de l'étain celui de l'eau, en traits pointillés (voir figure 15), tracé à 25^∘C pour une pression totale en espèces gazeuses P_T = 1 bar.
Q40. Que peut-on dire des domaines de stabilité de Sn_((s)) et H_2 O_((ℓ)) ? En déduire l'équation de la réaction qui va se produire si on introduit un morceau d'étain Sn_((s)) dans une solution aqueuse très acide et identifier le gaz qui s'en échappe.

Par un raisonnement équivalent, on admet que l'introduction d'un morceau de cuivre Cu_((s)) dans une solution aqueuse très acide ne provoque aucune transformation chimique : le cuivre solide est stable dans l'eau en milieu acide.
Q41. Exprimer le volume molaire V_m d'un gaz supposé parfait en fonction de sa température T et de sa pression P. Calculer numériquement V_m à T = 293 K et P = 1, 013 bar.
Q42. En appliquant le protocole proposé, on mesure en fin d'expérience un volume de gaz dégagé V_f = 153 mL. En détaillant votre raisonnement, déterminer la masse d'étain m_(Sn) dans l'échantillon de bronze étudié, puis son pourcentage massique d'étain w_(Sn).

Nombre d'Avogadro: N_A = 6, 02 ⋅ 10^(23) mol^(− 1)
Constante des gaz parfaits : R = 8, 314 J ⋅ K^(− 1) ⋅ mol^(− 1)
Propriétés atomiques :

Potentiels standard :
