Le sujet construit un modèle simplifié du profil vertical de température de l'atmosphère terrestre, en s'appuyant sur la condensation de l'eau et l'effet de serre. Il progresse de la courbe de saturation de l'eau vers des modèles d'atmosphère de complexité croissante, jusqu'à la présentation du modèle historique de Manabe et Wetherald sur le réchauffement lié au dioxyde de carbone.

11. DonnéesFournir représentations graphiques, données numériques, identité thermodynamique et lois du rayonnement thermique utiles à la suite, sans questions.
22. Courbe de saturation de l'eauCalculer la pression de vapeur saturante et montrer sa variation quasi exponentielle avec la température.
33. DocumentsPrésenter des documents supplémentaires nécessaires à l'exploitation des parties suivantes.
44. Profils verticauxCalculer et discuter les profils de température et de concentration de l'atmosphère isotherme, isentropique sèche puis isentropique saturée.
55. Équilibre radiatif et changement climatiqueÉtudier l'équilibre radiatif avec et sans convection, puis présenter le modèle de Manabe et Wetherald sur le réchauffement dû au CO2.

Difficile. Le jury signale une forte hétérogénéité des copies, une moyenne de 9,41 sur 20 et des questions comme Q44 ou Q63 auxquelles aucun candidat n'a répondu correctement.

L'épreuve en chiffres

Moyenne 9,41 / 20 · écart-type 3,56 · 359 présents · où vous situez-vous ?

Moyenne: 9,41/ 20
Écart-type: 3,56
Présents: 359

Deux tiers des copies environ (moyenne ± écart-type)

Où je me situe ?

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

6 erreurs relevées

Identité thermodynamique appliquée à tort · Confusion concentration relative et absolue de CO2 · Lien Archimède et forces de pression peu clair

359 copies ont été rendues pour une moyenne de 9,41 et un écart-type de 3,56, avec des notes allant de 3,4 à 20. Le jury note une baisse du niveau des copies faibles, tandis que les bonnes copies ont peu souffert du contexte sanitaire, d'où une forte hétérogénéité qui a permis un classement correct des candidats.

Les erreurs les plus sanctionnées

1
Identité thermodynamique appliquée à tortQ1
L'identité thermodynamique, valable pour un système monophasique, a souvent été utilisée pour un système diphasique, ce qui a été sanctionné.
« cette identité était utilisée pour un système diphasique, ce qui a été sanctionné »
2
Confusion concentration relative et absolue de CO2Q12
Il fallait repérer que la figure donnait une concentration relative en dioxyde de carbone, mais la majorité des candidats a discuté uniquement la variation de la concentration absolue.
3
Lien Archimède et forces de pression peu clairQ19
Le lien entre poussée d'Archimède et résultante des forces de pression n'est pas clair pour une majorité de candidats.
« n'est pas clair pour une majorité de candidats »
4
Bilan radiatif global non maîtriséQ44
Aucun candidat n'a répondu correctement à cette question sur le bilan radiatif global : le facteur 4 manque toujours, le facteur (1-alpha) est rarement trouvé, et l'équilibre radiatif n'est pas discuté.
« Aucun candidat n'a répondu de manière correcte à cette question »
5
Gaz à effet de serre dépendant de la longueur d'ondeQ63
Il fallait repérer que le principal gaz à effet de serre dépend de la longueur d'onde ; aucune réponse complète n'a été apportée à cette question.
« Aucune réponse complète n'a été apportée à cette question »
6
Dernière question non traitéeQ72
La question Q72, en fin de sujet, n'a pas été traitée par les candidats.
« Cette question n'a pas été traitée »

Ce qui a été bien réussi

Une large majorité de candidats a détecté l'erreur d'énoncé de la question Q14 sur la masse molaire.
Le jury constate une augmentation de la proportion de copies où les réponses sont justifiées.
Beaucoup de candidats ont compris à raison que la question Q61 portait sur le temps d'ajustement donné dans le tableau 3.

Conseils du jury

Lire attentivement la question et l'énoncé, car des réponses fausses viennent souvent d'une lecture superficielle.
Savoir choisir et citer les documents pertinents parmi les nombreux documents fournis.
Lire correctement une courbe : repérer axes, unités, et si l'échelle est linéaire ou logarithmique.
Répondre aux questions qualitatives en citant explicitement les lois et phénomènes physiques en jeu.
Toujours justifier ses réponses, même aux questions simples ou dont le résultat est donné.
Vérifier l'homogénéité des expressions et commenter tout ordre de grandeur aberrant.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Corrigé détaillé

74 questions

Indice, stratégie puis corrigé complet pour chaque question.

74 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré. Chaque question est vérifiée avant publication.

Voir les 66 autres questions

Ouvrir le corrigé détaillé Comment sont produits nos corrigés

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

ECOLES NORMALES SUPERIEURES

CONCOURS D'ADMISSION 2021

JEUDI 15 AVRIL 2021 08h00-14h00

FILIERE PC - Epreuve

n^\circ7

PHYSIQUE C (U)

Durée : 6 heures
L'utilisation des calculatrices n'est pas autorisée pour cette épreuve

Ce sujet comprend 22 pages numérotées de 1 à 22 .

L'eau dans l'atmosphère

La présence d'eau dans l'atmosphère joue un rôle majeur dans le climat terrestre. L'eau est en effet le principal gaz à effet de serre de l'atmosphère terrestre. D'autre part, des effets thermiques importants sont associés aux changements de phase de l'eau. Enfin, les nuages modifient significativement l'albédo de l'atmosphère. Dans ce problème, nous étudierons uniquement des conséquences des deux premiers effets, et nous n'étudierons pas explicitement les nuages.

Le but de ce problème est de comprendre le profil vertical de température dans l'atmosphère, ainsi que son évolution avec la modification de la concentration en dioxyde de carbone dans l'atmosphère. Nous utiliserons des modèles très simplifiés, mais qui permettent de comprendre les mécanismes physiques en jeu, ainsi que de déterminer des valeurs numériques approchées.

Nous considérons pour simplifier tout au long de ce sujet que l'eau dans l'atmosphère est uniquement présente sous forme de vapeur et sous forme liquide : la présence de cristaux de glace est négligée.

Consignes :

Toutes les réponses doivent être justifiées de manière précise et concise. Il faut citer les lois physiques utilisées. Les réponses aux questions doivent être autant que possible appuyées sur les documents et des applications numériques

Lorsqu'un document est utilisé, il faut citer le numéro du document et expliquer comment l'information est extraite de celui-ci. Pour les textes, il faut mentionner les lignes où se trouvent les informations. Pour les courbes, il faut donner les valeurs lues sur les courbes avant d'utiliser ces valeurs dans les raisonnements.

Il faut définir les notations et les abréviations qui ne le sont pas dans l'énoncé.
Les calculatrices sont strictement interdites. Sauf mention contraire, les applications numériques doivent être effectuées avec 1 chiffre significatif.

Plan :

Des données sont fournies en partie 1. Il s'agit de représentations de fonctions utiles (partie 1.1), de données numériques (partie 1.2), et d'indications concernant l'identité thermodynamique (partie 1.3) et le rayonnement thermique (partie 1.4).

La courbe de saturation de l'eau est calculée en partie 2 . Des documents utiles pour la suite sont présentés en partie 3. Les profils verticaux de température, pression, concentration sont étudiés en partie 4, en négligeant tout effet radiatif. La partie 5 discute des effets radiatifs, d'abord en négligeant la convection puis en étudiant le couplage entre les effets radiatifs et de convection.

Ces différentes parties ne sont pas indépendantes et il est vivement conseillé de traiter les questions dans l'ordre proposé. Cependant, le début de chacune des parties 4.1, 4.4, 5.1 et 5.2 est indépendant des questions précédentes.

1 Données

Cette partie ne comporte pas de questions.

1.1 Représentations graphiques de fonctions

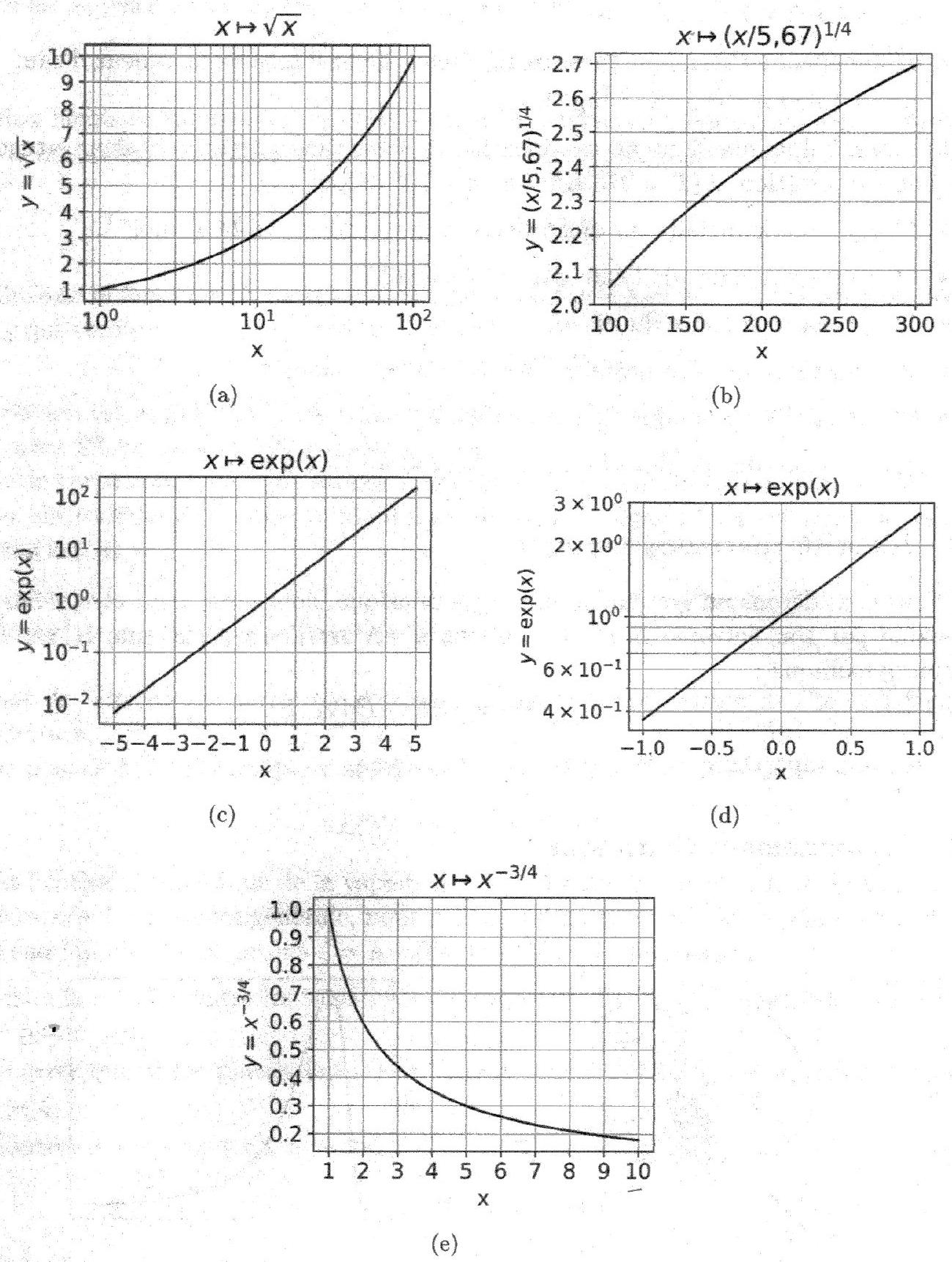

Figure 1 - Représentations graphiques de fonctions. Note : le point sert de séparateur décimal dans les figures du problème.

1.2 Données numériques :

$c_p$ : capacité thermique massique à pression constante de l'air sec. $c_p = 1, 006 \times 10^3 J \cdot K^(- 1) \cdot kg^(- 1)$ .
$γ$ : rapport des capacités thermiques massiques à pression et à volume constant pour l'air sec. $γ = 1, 4$
$c_(p, l)$ : capacité thermique massique à pression constante de l'eau liquide.
$c_(p, l) = 4, 185 \times 10^3 J \cdot K^(- 1) \cdot kg^(- 1)$ .
$c_(p, v)$ : capacité thermique massique à pression constante de la vapeur d'eau.
$c_(p, v) = 1, 859 \times 10^3 J \cdot K^(- 1) \cdot kg^(- 1)$ .
$L$ : enthalpie massique de vaporisation de l'eau, aussi appelée chaleur latente massique de vaporisation. $L(T = 273 K) = 2, 44 \times 10^6 J \cdot kg^(- 1)$ .
$M_(CO2)$ : masse molaire du dioxyde de carbone. $M_(CO2) = 44 g \cdot mol^(- 1)$ .
$M_e$ : masse molaire de l'eau. $M_e = 18 g \cdot mol^(- 1)$ .
$M_(N2)$ : masse molaire du diazote. $M_(N2) = 28 g \cdot mol^(- 1)$ .
$R$ : constante des gaz parfaits. $R = 8, 31 J \cdot K^(- 1) \cdot mol^(- 1)$ .
$κ$ : diffusivité thermique de l'air. $κ(283 K) = 2 \times 10^(- 5) m^2 \cdot s^(- 1)$ .
$c_(son)$ : vitesse du son dans l'air sec. $c_(son)(283 K) = 336 m \cdot s^(- 1)$

1.3 Identité thermodynamique

Nous considérons un système fermé, monophasique, dont l'état peut être défini de manière univoque par son entropie

S

et son volume

V

. Alors l'énergie interne

U

vérifie l'identité thermodynamique :

dU = T dS - P dV,

où

T

est la température et

P

la pression du système.

1.4 Rayonnement thermique

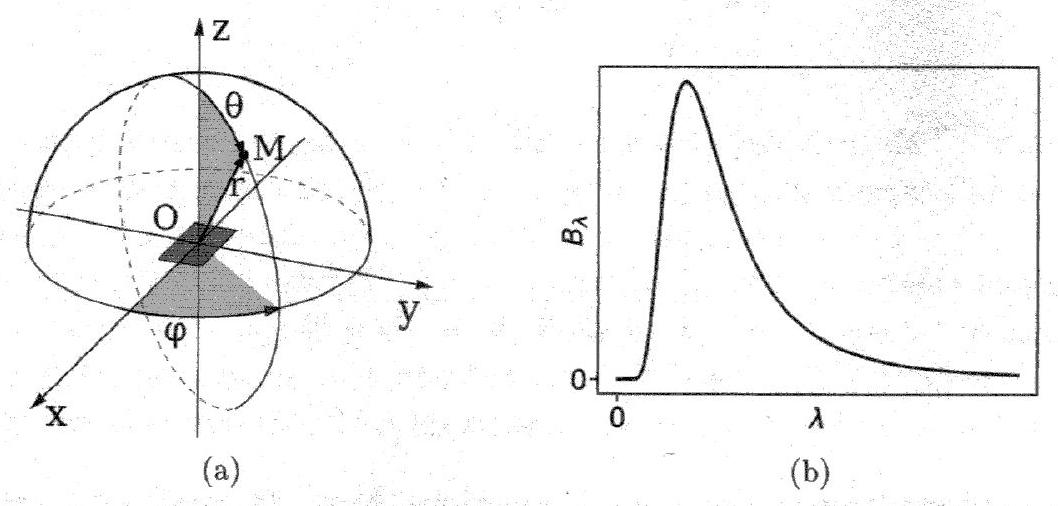

Figure 2 - 2 a : système de coordonnées sphériques. 2 b : allure de la courbe

B_λ

, appelée loi de Planck.

Nous considérons un élément de surface situé au point O dans le plan

x, y

(voir figure 2a) et qui se comporte comme un corps noir. Le flux hémisphérique surfacique émis vers le haut, c'est-à-dire intégré dans toutes les directions telles que

θ \in [0, π/2]

, est noté

B

(unité :

W \cdot m^(- 2)

). Ce flux hémisphérique surfacique

B

ne dépend que de la température thermodynamique

T

B = σT^4.

Cette loi est appelée loi de Stefan. La constante

σ

vaut:

σ = 5, 67 \times 10^(- 8) W \cdot m^(- 2) \cdot K^(- 4)

Le flux hémisphérique surfacique émis entre les longueurs d'onde

λ

λ + dλ

vaut

B_λ dλ

. Le flux hémisphérique surfacique

B

est l'intégrale sur les longueurs d'ondes de

B_λ

B = \int_0^(+ \infty)B_λ dλ

L'allure de la fonction

B_λ

est donnée en figure 2 b . Cette fonction

B_λ

présente un maximum pour

λ_m

qui vérifie :

λ_m T = 2, 898 \times 10^(- 3) K \cdot m

Cette relation est appelée loi de déplacement de Wien.

98%

du flux est rayonné entre

0, 5λ_m

8λ_m

, avec

1%

en deça et

1%

au-delà.

Pour un corps noir, l'émission du rayonnement autour d'une direction donnée vaut

A_λ cos(θ)dΩ

, où

dΩ = sin(θ)dθdφ

est l'angle solide infinitésimal. La valeur de

A_λ

est reliée à celle de

B_λ

par l'équation

A_λ = B_λ/π

2 Courbe de saturation de l'eau

Le but de cette courte partie est d'obtenir la courbe de saturation de l'eau en fonction de la température.

Nous posons

L(T)

l'enthalpie massique de vaporisation, qui est définie par :

L(T) = h_v(T) - h_l(T)

où

h_v

est l'enthalpie massique de la vapeur d'eau,

h_l

l'enthalpie massique de l'eau liquide et

T

la temperature. De manière générale, nous utilisons l'indice

v

pour la vapeur d'eau, et l'indice

l

pour l'eau liquide. Nous notons

ζ = h - Ts

, avec

s

l'entropie massique.
Q1 Ecrire la relation entre les variations d'entropie et d'enthalpie associées à une transition de pliase.
Montrer que si les phases liquide et vapeur sont à l'équilibre thermodynamique, alors

ζ_l = ζ_v

.
Q2 Montrer d'autre part que

ζ

vérifie :

dζ = - s dT + v dP

où

v

est le volume massique.
Q3 La pression de vapeur saturante de l'eau, notée

e_s(T)

, est définie comme la pression partielle de vapeur d'eau lorsque l'équilibre thermodynamique liquide-vapeur est réalisé. Déduire des questions précédentes une relation entre

L, T, v_v, v_l

e_s(T)

Q4 Exprimer

L(T)

en fonction de

L(T_m)

, où

T_m = 273 K

est une température fixée, de

T

et des capacités thermiques pertinentes.
Application numérique : estimer la variation de

L

entre

- 40^\circC

+ 40^\circC

, et montrer qu'elle est négligeable devant

L(T_m)

.
Q5 Montrer que pour

T \in [ - 40^\circC, 40^\circC]

, la pression de vapeur saturante

e_s

vérifie :

e_s = e_m exp((M_e L)/R(1/(T_m) - 1/T)),

où

M_e = 18 g \cdot mol^(- 1)

est la masse molaire de l'eau,

R = 8, 31 J \cdot K^(- 1) \cdot mol^(- 1)

la constante des gaz parfaits, et où

e_m

est à définir. Préciser la (les) approximation(s) effectée(s).
Q6 La courbe de la pression de vapeur saturante déduite de l'équation (8) est tracée en figure 3. Décrire cette courbe en deux phrases maximum.

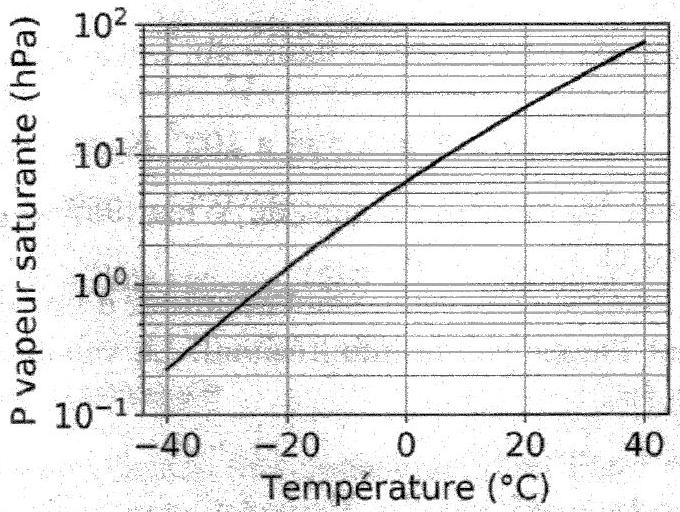

Figure 3 - Pression de vapeur saturante pour l'eau en fonction de la température.

3 Documents

Cette partie présente des documents utiles pour tout le problème. Elle ne comporte pas de questions. Il est conseillé de passer 10 minutes à une première lecture des documents, puis d'y revenir par la suite lorsque cela est pertinent.

Remarque : les différents documents présentés dans ce problème sont globalement cohérents. Cependant, ils proviennent de sources différentes, avec des choix de modélisation ou des méthodes et des zones de mesures différentes. Il ne faut donc pas s'attendre à des accords parfaits sur les détails.

3.1 Atmosphère

Dans le cosmos, la plupart des astres sont entourés d'une enveloppe essentiellement gazeuse qui constitue leur atmosphère. En l'absence d'autre précision, ce terme s'applique naturellement à l'atmosphère terrestre, qui est composée d'air dans lequel flottent de nombreuses particules solides ou liquides d'origine très diverse (eau condensée, aérosols).

En fait, notre atmosphère est divisée en plusieurs couches caractérisées entre autres par leur profil thermique vertical (ou profil vertical de température), c'est-à-dire par la façon dont
la température de l'air y croît, décroît ou reste constante lorsqu'on s'élève en altitude. Ainsi, le domaine de la basse atmosphère s'identifie à la troposphère, riche en vapeur d'eau et en nuages, et au sein de laquelle la température décroît dans l'ensemble assez régulièrement avec l'altitude. L'épaisseur de cette troposphère se réduit avec la latitude : son ordre de grandeur est la dizaine de km dans les régions tempérées, mais se réduit à 7 km aux pôles alors qu'il frôle la vingtaine de km au-dessus de la zone équatoriale.

Vient ensuite le domaine de la moyenne atmosphère, qui superpose la stratosphère - jusqu'à une cinquantaine de km d'altitude - et la mésosphère. L'air y garde une composition identique à celle de la basse atmosphère (hormis le cas de l'ozone et celui de l'eau, réduite à un gaz à l'état de traces) et voit ses mouvements régis par les mêmes lois qu'elle. Cependant, les réactions photochimiques induites par la présence d'ozone stratosphérique fournissent à l'air un apport de chaleur, de sorte que lorsqu'on s'élève dans la stratosphère, la température devient d'abord constante, puis se met à croître; ce n'est que plus haut, dans la mésosphère, que le profil thermique vertical est à nouveau décroissant.

Au-delà débute le domaine de la haute atmosphère où, dans la thermosphère, des transformations physiques et chimiques affectent de plus en plus profondément un air devenu très raréfié et soumis à une température considérablement croissante avec l'altitude. La thermosphère est prolongée par l'exosphère, où l'altitude est désormais suffisante pour qu'une part notable des particules ionisées constituant alors l'atmosphère échappe à l'attraction de la gravitation terrestre.

On peut ainsi considérer que l'épaisseur de l'enveloppe atmosphérique ne va pratiquement pas au-delà de 1500 km , ce qui dépasse tout de même de très loin la pellicule d'air où se situent la grande majorité des phénomènes météorologiques, lesquels restent enserrés dans la troposphère et la basse stratosphère. Cependant, la décroissance rapide de la pression atmosphérique avec l'altitude a pour conséquence que les neuf dixièmes de la masse de l'atmosphère se situent en dessous de 16 km d'altitude, et les quatre-vingt-dix-neuf centièmes en dessous de 30 km : on peut donc affirmer que la majeure partie de cette masse ressortit au domaine d'études de la météorologie, entendue au sens courant.

L'atmosphère est cette mince enveloppe gazeuse qui entoure notre planète ; elle n'est pas du tout immobile par rapport à la Terre; elle est au contraire animée en permanence de mouvements divers.

Ces mouvements de l'atmosphère présentent des caractéristiques extrêmement variables:

parfois, 'c'est une agréable brise qui vient nous rafraîchir, par un bel après-midi d'été, quand nous sommes en bord de mer;
parfois, ce sont des vents violents qui balaient une grande partie de la France en s'enroulant autour d'une vaste zone de basses pressions; de temps en temps ces vents sont si violents qu'ils peuvent déraciner les arbres et faire s'envoler les toits;
et, parfois, ces mouvements de l'atmosphère se présentent sous la forme d'ascendances rapides, avec des vitesses verticales de l'ordre de $10 m/s$ ; ces ascendances sont localisées, se produisant sur une surface horizontale peu étendue, de l'ordre du kilomètre carré, et elles peuvent donner naissance à un nuage d'orage, le célèbre cumulonimbus.
Source : Météo France

3.2 Convection

Dans un sens général, plus large que ceux auxquels se restreint la météorologie, la convection désigne l'ensemble des mouvements internes qui animent un fluide et qui impliquent par conséquent le transport des propriétés des parcelles de ce fluide au cours de son déplacement. En météorologie, cependant, les caractéristiques des mouvements de l'atmosphère sont profondément différentes suivant que l'on envisage le transport horizontal des propriétés de l'air ou leur transport vertical : le premier concerne couramment des trajets de plusieurs centaines ou plusieurs milliers de kilomètres et est gouverné en premier lieu par la pression atmosphérique qui détermine le champ de vent, alors que le second, pratiquement limité à l'épaisseur de la troposphère - soit une dizaine à une vingtaine de kilomètres d'altitude - , est d'abord lié aux répartitions verticale et horizontale de la température et aux phénomènes d'instabilité qui peuvent en résulter. C'est pourquoi, au sens météorologique, l'emploi du terme "convection" se limite au transport vertical des propriétés de l'air, le transport horizontal desdites propriétés étant désigné par un autre terme : l'advection (il s'agit en fait de l'advection horizontale).

En réalité, il est très usuel en météorologie de ne recourir à ce terme de convection que dans un sens encore plus restreint, celui des mouvements verticaux ayant pour seule origine un profil vertical de température générateur d'instabilité (du fait de ce genre de profil, la poussée d'Archimède, qui tire la parcelle d'air vers le haut, excède le poids de la parcelle, qui l'entraîne vers le bas). Du reste, cette catégorie d'instabilité est appelée instabilité convective, et les processus ou les phénomènes qu'elle est capable de générer à certaines échelles spatiotemporelles sont qualifiés tout simplement de convectifs ; ils sont pourtant loin de représenter l'ensemble des processus et des phénomènes caractérisés par des mouvements verticaux : mais c'est parmi eux que se trouvent des phénomènes clés de la météorologie, comme par exemple les brises, les orages, les cyclones tropicaux ou les moussons.
Source : Météo France

3.3 Composition de l'air sec

Gaz	Proportion en volume
Diazote $N_2$	78,084%
Dioxygène $O_2$	20,948%
Argon Ar	0,9340%
Dioxyde de carbone $CO_2$	410 ppm
Néon Ne	$18, 18ppm$
Hélium He	$5, 24ppm$
Méthane $CH_4$	$1, 7ppm$

Table 1 - Composition de l'air sec en 2020, au niveau du sol. ppm : parties par million ; 410 ppm pour le

CO_2

signifie que sur un million de molécules de gaz, 410 sont du

CO_2

. Seuls les principaux gaz sont indiqués. Source : [1].

3.3.1 Atmosphère standard

Les profils correspondants à l'atmosphère standard sont donnés en figure 4 .

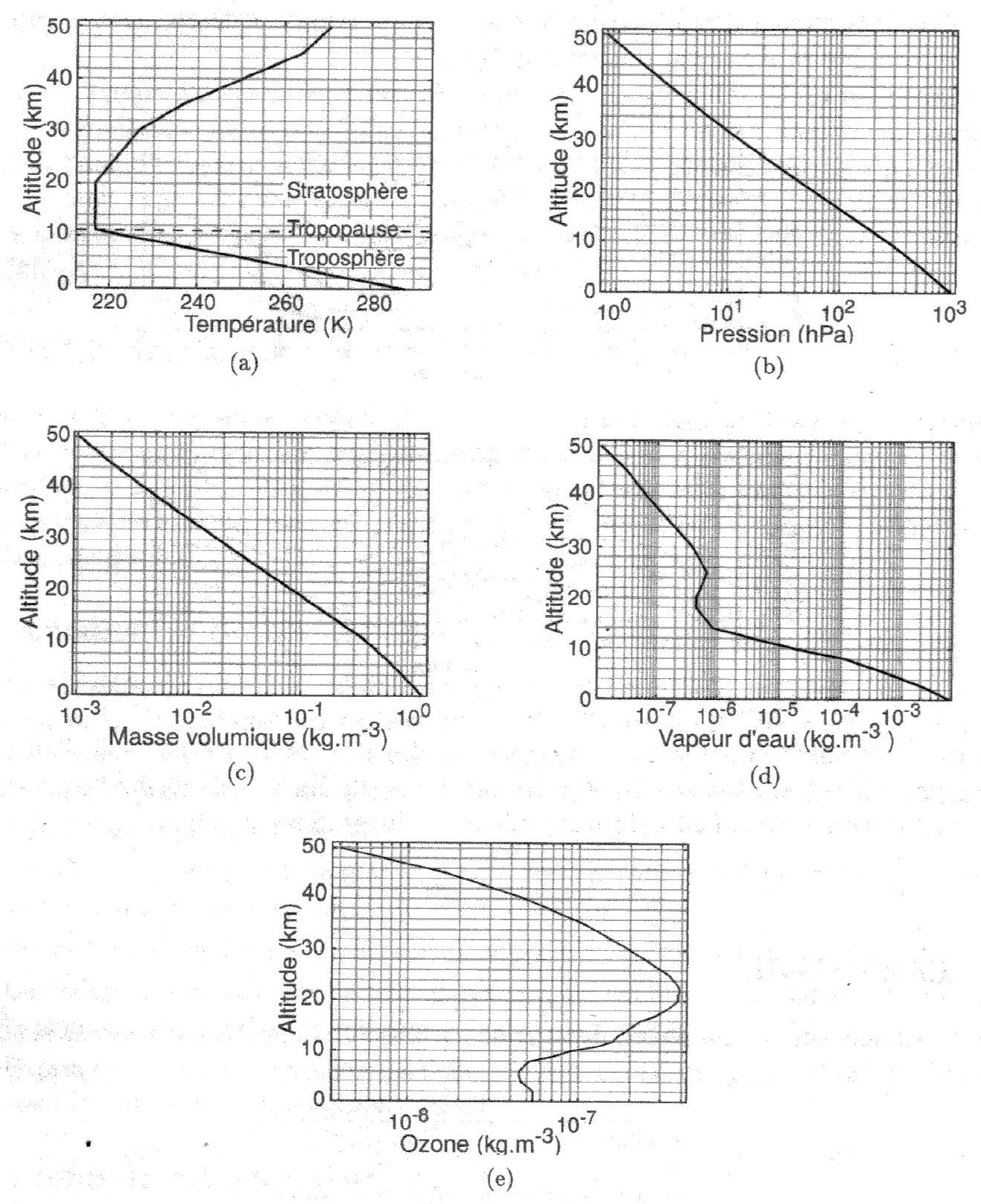

Figure 4 - Température, pression, masse volumique totale, masse volumique de vapeur d'eau, masse volumique d'ozone en fonction de l'altitude. Ces donnés constituent l'atmosphère standard, qui est représentative des profils mesurés aux latitudes moyennes. Valeur intégrée verticalement de la quantité de vapeur d'eau :

14, 4 kg \cdot m^(- 2)

. Sources : "U.S. Standard Atmosphere" (1976) et [1].

3.4 Eau dans l'atmosphère

La proportion d'eau dans l'air varie beaucoup, typiquement entre

0, 5%

5%

en volume. L'humidité relative est définie comme la pression partielle de vapeur d'eau divisée par la pression partielle de vapeur d'eau à saturation, à la température considérée. Des valeurs typiques de cette humidité relative sont données en figure 5.

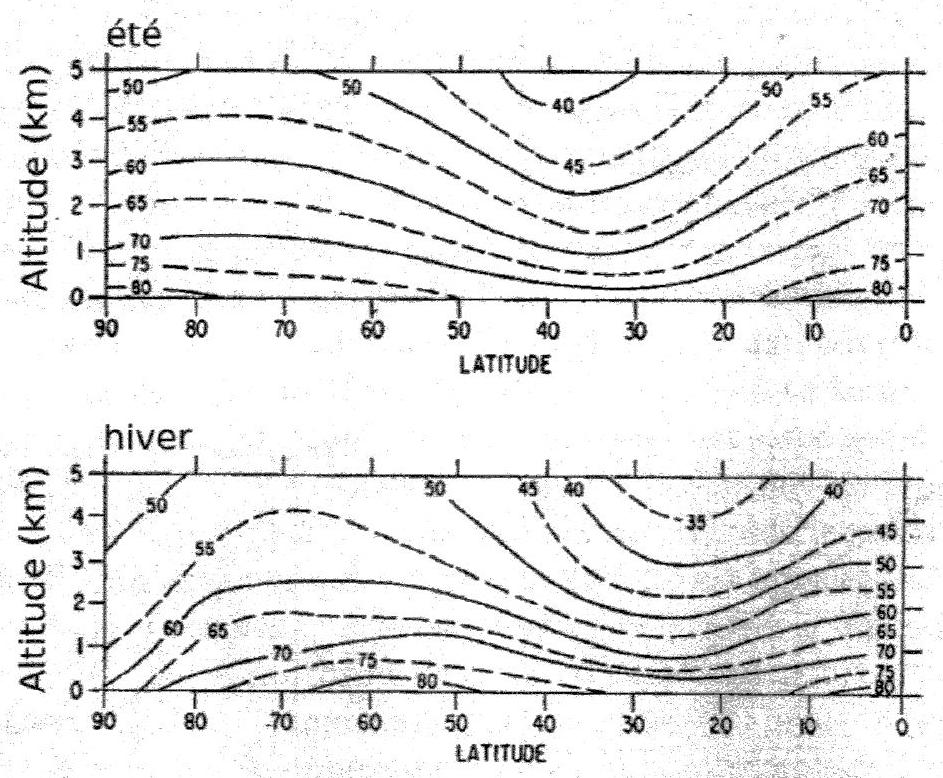

Figure 5 - Humidité relative moyenne en

%

, en fonction de la latitude et de l'altitude, dans l'hémisphère Nord. La latitude de 90 correspond au pôle Nord, celle de 0 à l'équateur. Figure du haut : valeurs en été, figure du bas : valeurs en hiver. Source : [4].

3.5 Effet de serre

Des données sur des gaz à effet de serre de l'atmosphère sont présentées dans les tableaux 2 et 3 .

Gaz

Contribution

(en %)

Eau

CO_2

CH_4

N_2 O

O_3

TABLE 2 - Contribution relative des différents gaz à l'effet de serre terrestre. Comme les spectres d'absorption des différents gaz se recouvrent partiellement, il s'agit de valeurs effectives. Source : [5].

Gaz	Temps d'ajustement
$CO_2$	45 ans
$CH_4$	12 ans
$N_2 O$	120 ans
Eau	10 jours

Table 3 - Temps d'ajustement pour des gaz à effet de serre. Ce temps est défini comme le temps caractéristique de retour à l'équilibre après un ajout de gaz. Les valeurs pour

CH_4

N_2 O

sont fiables et liées à la dissociation de ces molécules par des réactions photochimiques. La valeur pour l'eau est fiable et liée aux précipitations (pluie, neige). La valeur pour le

CO_2

est très incertaine, il est possible que la valeur soit plus grande que celle de ce tableau. Source : [7] et [8].

4 Profils verticaux

Dans cette partie, nous étudions les profils verticaux dans l'atmosphère, notamment les profils de masse volumique, de concentrations des différentes espèces chimiques, de pression, de température. Les modèles présentés seront de complexité et de réalisme croissants.

Dans toute cette partie, nous ne prendrons pas en compte les transferts thermiques radiatifs dans la modélisation.

4.1 Atmosphère isotherme sèche

Nous considérons tout d'abord une atmosphère isotherme à

T_0 = 288 K

. Nous considérons également qu'il s'agit d'une atmosphère sèche, c'est-à-dire sans vapeur d'eau ni eau liquide. Cette atmosphère est supposée à l'équilibre hydrostatique.

Nous considérons que les différents constituants de l'atmosphère sont des gaz parfaits, et qu'ils n'interagissent pas entre eux.
Q7 Justifier simplement que la gravité

g

peut être considérée indépendante de

z

, où

z

est la verticale dirigée vers le haut.
Q8 Écrire l'équation qui traduit que le diazote est à l'équilibre hydrostatique.
Q9 En déduire la pression partielle de diazote

p_(N2)

en fonction de

z

. Calculer numériquement la longueur caractéristique qui apparait dans le résultat.
Q10 Exprimer de même la pression partielle dioxyde de carbone

p_(CO2)

, et calculer numériquement la longueur caractéristique associée.

4.2 Profils de concentration

Dans les questions suivantes, nous discutons les résultats du modèle de la partie 4.1, en les comparant au cas de l'atmosphère terrestre.
Q11 Montrer que le profil de masse volumique de l'atmosphère standard (figure 4c) est raisonnablement en accord avec le profil du modèle de la partie 4.1.
Q12 En quoi le profil de la figure 6 est-il incompatible avec le résultat de la question Q10? La réponse doit être basée sur des arguments numériques quantitatifs. Quelle hypothèse du modèle utilisé dans la question Q10 explique cette différence? Quel est le phénomène physique qui est responsable de cette différence?

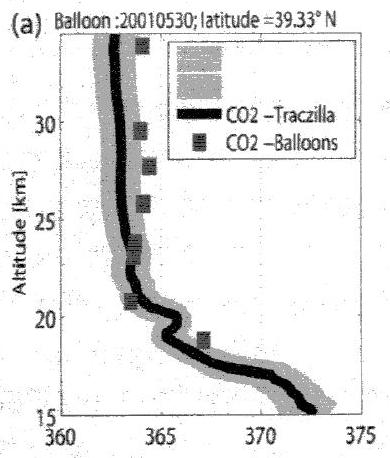

Figure 6 - Concentration relative de dioxyde de carbone en parties par million (ppm) en fonction de l'altitude. Trait noir : valeur reconstituée, zone grise : intervalle de confiance à

95%

, carrés : mesures par ballon sonde à Sanriku au Japon

(39, 33^\circN)

le 30 mai 2001. Source :[10].

Q13 Pourquoi la composition relative en eau n'est-elle pas indépendante de la hauteur? Mềme question pour l'ozone.
Q14 Justifier simplement que la masse volumique de l'air sec (c'est-à-dire sans vapeur d'eau ni eau liquide) peut être considérée comme indépendante de

z

dans la troposphère et la stratosphère.
Dans la suite, nous noterons

M_d = 29 g \cdot mol^(- 1)

cette masse volumique de l'air sec.

4.3 Atmosphère isentropique sèche

Nous considérons une atmosphère isentropique, c'est-à-dire que l'entropie massique ne dépend pas de l'altitude. Nous supposons également qu'il s'agit d'une atmosphère sèche, à l'équilibre hydrostatique, et que la température de surface est

T_0 = 288 K

.
Q15 Montrer que l'enthalpie généralisée

h_* = h + gz

est constante.
Q16 En déduire une expression du gradient thermique

Γ_d

défini par :

Γ_d = - (dT)/(dz)|_d

où l'indice d permet de préciser qu'il s'agit de la valeur pour une atmosphère isentropique sèche.
Calculèr numériquement la valeur de ce gradient. Comment se compare t-elle à la valeur de l'atmosphère standard (figure 4a)?

4.4 Stabilité d'une atmosphère sèche

Nous considérons une atmosphère sèche, avec une température de surface

T_0 = 288 K

. Le profil de température

T(z)

est a priori quelconque. Le but de cette partie est de déterminer sous quelle condition ce profil est stable mécaniquement.

Nous considérons une parcelle de fluide, de dimension typique 10 m , initialement à la position

z_i

et à la température

T_i = T(z_i)

. Nous supposons que cette parcelle de fluide monte de

dz > 0

(fixer le signe permet uniquement de simplifier la discussion).

Q17 Proposer une estimation du temps nécessaire pour que la pression de la parcelle de fluide soit égale à celle de l'atmosphère environnante à l'altitude

z_i + dz

. Estimer le temps nécessaire pour que la température de la parcelle de fluide soit égale à celle de l'atmosphère environnante.
En déduire qu'il est pertinent dans le cas de l'atmosphère de considérer que la parcelle de fluide est à la même pression que le fluide environnant, mais que les transferts thermiques sont négligeables.
Q18 Justifier que la transformation subie par la parcelle de fluide est isentropique.
Calculer la masse volumique

ρ_p(z_i + dz)

de la parcelle de fluide à l'altitude

z_i + dz

, en fonction de sa masse volumique

ρ_p(z_i)

lorsqu'elle se trouvait à l'altitude

z_i

, de sa température

T_p(z_i)

à l'altitude

z_i

et de sa température

T_p(z_i + dz)

à l'altitude

z_i + dz

.
Q19 Effectuer un bilan des forces sur cette parcelle de fluide, et en déduire que l'atmosphère sèche est stable si le gradient thermique

- dT/dz

est inférieur à

Γ_d

.
Q20 Est-ce que l'atmosphère standard est stable selon ce critère?

4.5 Atmosphère isentropique saturée

Nous considérons de nouveau une atmosphère isentropique, avec une température de surface

T_0 = 288 K

, à l'équilibre hydrostatique. Contrairement aux parties précédentes, nous supposons que l'atmosphère est saturée en eau, c'est-à-dire que la pression partielle de vapeur d'eau égale à la pression de vapeur saturante

e_s(T)

. Comme dans tout ce problème, nous considérons pour simplifier que l'eau est uniquement présente sous forme liquide et vapeur, c'est-à-dire que nous négligeons la présence d'eau sous forme solide.

Nous notons

m_t = m_d + m_v + m_l

la masse totale d'une parcelle d'air, avec

m_d

la masse d'air sec de cette parcelle,

m_v

la masse de vapeur d'eau et

m_l

la masse d'eau liquide. Nous notons

q_v = m_v/m_t, q_l = m_l/m_t

q_e = q_v + q_l

. L'enthalpie massique de l'air sec est notée

h_d

.
Q21 Exprimer l'enthalpie massique

h

de la parcelle de fluide, en fonction notamment de

h_d

h_v

h_l

.
Q22 Montrer que l'enthalpie généralisée, notée

h_(*, m)

(voir question Q15), vérifie en première approximation :

h_(*, m) ≃ c_p T + Lq_v + gz

où

c_p

est la capacité thermique massique à pression constante de l'air sec. Les approximations effectuées doivent être justifiées, notamment par des applications numériques. Dans cette question, nous considérons que la température maximale est de

40^\circC

.
Q23 En déduire une expression du gradient thermique en fonction notamment de

L

g

.
Q24 Le gradient thermique pour une atmosphère saturée est noté :

Γ_s = - (dT)/(dz)|_s

où l'indice

s

note le caractère saturé de l'atmosphère.
Déduire des résultats précédents que l'on a toujours:

Γ_s < Γ_d

Expliquer qualitativement l'origine physique de cette inégalité (2 phrases maximum).

Q25 Pour insister sur le caractère saturé de l'atmosphère, nous notons

q_s

la quantité

q_v

à saturation.
Exprimer

dq_s/dz

en fonction de

dT/dz, dp/dz

et de dérivées partielles que l'on précisera.
Q26 Montrer l'égalité suivante :

(dq_s)/(dz) = (Lq_s)/(R_v T^2)(dT)/(dz) + (gq_s)/(R_d T)

avec

R_d = R/M_d = 287 J \cdot kg^(- 1) \cdot K^(- 1)

R_v = R/M_e = 462 J \cdot kg^(- 1) \cdot K^(- 1)

.
Q27 Montrer que le gradient thermique pour une atmosphère isentropique saturée vaut:

Γ_s = g/(c_p)(1 + Lq_s/(R_d T))/(1 + L^2 q_s/(c_p R_v T^2))

Les valeurs numériques correspondant à cette équation sont présentées en figure 7.

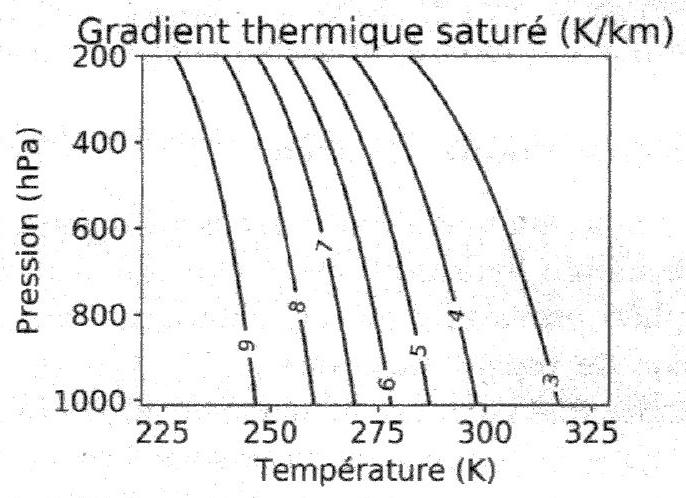

Figure 7 - Isovaleurs du gradient thermique saturé

Γ_s

K \cdot km^(- 1)

en fonction de la pression de l'air

p

et de la température.

Q28 Calculer numériquement

R_v c_p T/(R_d L)

pour

T = 288 K

. En déduire quel terme de l'équation (14) est responsable de la variation de

F_s

avec la température.
Q29 Expliquer à partir de l'équation (14) le sens de variation de

Γ_s

avec

T

de la figure 7 . Retrouver la valeur de

Γ_s

pour les basses températures.
Q30 Par analogie avec la partie 4.4, donner le critère de stabilité d'une atmosphère saturée.
Q31 Comparer la valeur de

Γ_s

à la valeur du gradient thermique de l'atmosphère standard. Commenter.

5 Radiation

Dans cette partie, nous étudions l'influence des transferts thermiques radiatifs.

5.1 Spectres

Dans cette partie, nous étudions la forme du spectre d'émission d'un corps noir à la température moyenne actuelle de la surface terrestre, à savoir

T_0 = 288 K

, ainsi que le spectre du soleil.

Des indications sur le rayonnement thermique sont données dans la partie 1.4.

Spectre d'irradiance solaire

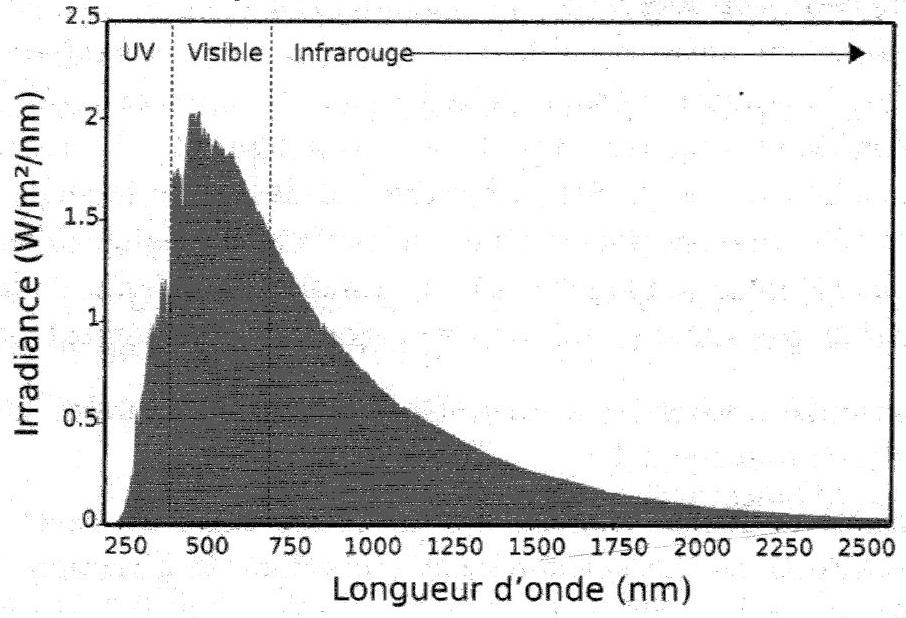

Figure 8 - Spectre solaire en haut de l'atmosphère. «UV» : rayonnement ultraviolet. Source : Wikipédia.

Q32 Donner la valeur numérique de la longueur d'onde pour laquelle l'émission de rayonnement terrestre est maximale.
Donner les bornes du domaine de longueurs d'onde où est émis l'essentiel de l'énergie.
Q33 Comparer au spectre solaire en haut de l'atmosphère (figure 8) et commenter.

5.2 Équilibre radiatif

Dans cette partie, nous négligeons tout effet de convection.
Nous ferons aussi des hypothèses simplificatrices sur les spectres d'absorption et d'émission des gaz. Les spectres réels seront étudiés en partie 5.4.

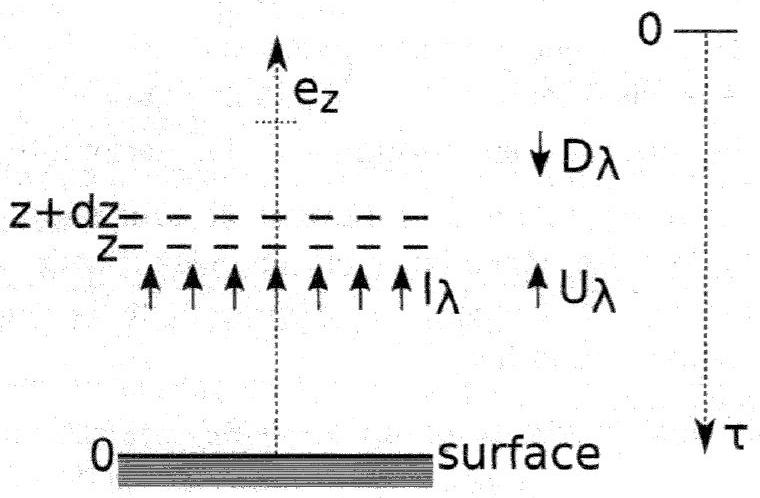

Figure 9 - Schéma d'une tranche d'atmosphère entre

z

z + dz

Nous considérons un rayonnement dirigé vers le haut selon

+ e⃗_z

, et dont la longueur d'onde vaut

λ

. Le flux énergétique est noté

I_λ

. Nous admettons que l'énergie absorbée par la tranche
d'atmosphère

[z, z + dz]

est

I_λ k_λ ρdz

, où

k_λ

ne dépend que de

λ

et où

ρ

est la masse volumique du gaz à effet de serre considéré.

Nous définissons une autre variable d'espace

τ_λ

par

dτ_λ = k_λ ρ(- dz)

. Il s'agit d'un changement de variables: la tranche d'atmosphère

[z, z + dz]

peut être notée

[τ_λ, τ_λ + dτ_λ]

. La variable

τ_λ

est adimensionnée et augmente vers le bas (voir figure 9 ). L'origine

τ_λ = 0

correspond au «haut de l'atmosphère», c'est-à-dire la hauteur au-dessus de laquelle la masse volumique des gaz présents est telle que les phénomènes radiatifs sont négligeables. Cette hauteur dépend du modèle considéré, mais se trouve toujours à moins de 100 km de la surface. Dans ce sujet, nous ne considérons pas l'absorption ou l'émission de rayonnement par l'ozone.
Q34 Dans quel autre contexte rencontre-t-on une expression similaire à

I_λ k_λ ρdz

pour l'absorption du rayonnement?
Q35 Nous admettons que la tranche d'atmosphère émet un rayonnement thermique dans toutes les directions. Le rayonnement émis dans la direction

e⃗_z

vaut

A_λ k_λ ρdz

(voir partie 1.4).
En effectuant un bilan sur la tranche d'atmosphère

[z, z + dz]

qui tient compte de l'émission de rayonnement thermique et de l'absorption, calculer l'expression de :

(dI_λ)/(dτ_λ).

Nous considérons à partir de maintenant tout le rayonnement émis vers le haut, c'est-àdire dont le vecteur de propagation

a⃗

vérifie

a⃗ \cdot e⃗_z > 0

. Nous notons

U_λ

le flux énergétique hémisphérique vers le haut, qui est l'intégrale sur les directions

a⃗

de termes similaires à

I_λ

Nous admettons :

(dU_λ)/(dτ_λ^*) = U_λ - B_λ

avec

τ_λ^* = ζτ_λ

avec

ζ \approx 5/3

. Pour simplifier les notations, l'exposant

^*

ne sera plus utilisé dans les questions suivantes.

Q36 Expliquer qualitativement pourquoi

ζ > 1

en 2 phrases maximum.
Q37 Nous appelons

D_λ

le flux énergétique vers le bas et nous choisissons la convention

D_λ > 0

, avec ce flux vers le bas orienté selon

- e⃗_z

(voir figure 9 )
Donner l'équation pour

D_λ

, en s'inspirant de l'équation (16).
Q38 Nous considérons le rayonnement infrarouge et nous supposons pour simplifier que

τ_λ

est indépendant de

λ

(la dépendance en longueur d'onde sera discutée en partie 5.4). Nous notons alors

τ_λ = τ

. Les valeurs intégrées pour les longueurs d'onde supérieures à

5μ m

sont notées avec un indice

L

.
Montrer l'égalité suivante :

(d(U_L - D_L))/(dτ) = (U_L + D_L) - 2B,

et donner l'équation vérifiée par:

(d(U_L + D_L))/(dτ)

Q39 Nous considérons que l'atmosphère est à l'équilibre radiatif local, c'est-à-dire qu'il n'y a pas d'échauffement ni de refroidissement des tranches d'air liés à l'inhomogénéité du rayonnement infrarouge
Que vaut dans cette hypothèse d'équilibre radiatif local l'expression :

(d(U_L - D_L))/(dz)?

Q40 Nous appelons

U_(Lt) = U_L(τ = 0)

la valeur de

U_L

en haut de l'atmosphère.
Quelle est la valeur de

D_L(τ = 0)

? On pourra utiliser la figure 8.
Q41 Montrer l'égalité suivante, toujours dans l'hypothèse de l'équilibre radiatif local :

(d^2(U_L + D_L))/(dτ^2) = 0. inutili

En déduire une expression de

D_L, U_L

B

en fonction de

τ

U_(Lt)

.
Q42 Nous prenons comme forme pour

τ

τ(z) = τ_0 exp(- z/H_a)

avec

H_a = 2 km, τ_0 = 5

. Il s'agit de paramètres effectifs, une «moyenne» sur les spectres et les espèces chimiques.
Justifier qualitativement la dépendance exponentielle de

τ

avec

z

, et l'ordre de grandeur de

H_a

.
Q43 Montrer que la température

T

est reliée à

z

selon l'expression :

σT^4 = (U_(Lt))/2(1 + τ_0 exp(- z/H_a))

La constante solaire, aussi appelée irradiance solaire totale, exprime la quantité d'énergie solaire que recevrait une surface de

1 m^2

située à une distance de 1 au (distance moyenne Terre-Soleil), exposée perpendiculairement aux rayons du Soleil, en l'absence d'atmosphère, pendant 1 seconde. C'est donc la densité de flux énergétique en haut de l'atmosphère.

Pour la Terre elle vaut :

F = 1360 W \cdot m^(- 2)

.
Q44 La fraction du rayonnement solaire réfléchie par les nuages, l'atmosphère et le sol est appelée albédo

α

. Nous prendrons

α = 0, 3

.
En utilisant la valeur de la constante solaire, déterminer la valeur numérique de

U_(Lt)

avec deux chiffres significatifs.
Q45 Calculer avec deux chiffres significatifs la température en haut de l'atmosphère

T_t

pour la valeur de

U_(Lt)

trouvée à la question précédente.
Q46 Calculer numériquement la température à la surface (remarque : il est normal de trouver une température de surface différente de

T_0 = 288 K

dans cette question). Calculer numériquement le gradient thermique à la surface.
Q47 Tracer le profil de température en vous servant des questions précédentes.
Q48 On définit la température d'émission

T_e

par

σT_e^4 = U_(Lt)

. Calculer

T_e

en fonction de la température en haut de l'atmosphère,

T_t

, puis calculer numériquement

T_e

avec deux chiffres significatifs.
Laquelle de ces températures est la plus grande? Interpréter.

5.3 Équilibre radiatif-convectif

Dans cette partie, nous continuons à prendre en compte les paramètres effectifs de la partie précédente (partie 5.2 ) pour les effets radiatifs, et en particulier l'expression de

τ(z)

de l'équation (21). Nous continuons également à considérer un albédo constant

α = 0, 3

À la différence de la partie précédente, nous ne négligeons plus la convection.
Q49 Nous considérons que l'atmosphère est saturée en eau. Est-ce que le profil de la question Q47 est stable?
Q50 Estimer à partir des documents un temps caractéristique lié à la convection.
Q51 Quel est d'après vous l'ordre de grandeur de la baisse typique de la température pendant une nuit claire?
En comparant cette valeur à la température

T_0

, déduire un temps de relaxation typique lié aux phénomènes radiatifs dans l'atmosphère terrestre.
À partir de cette question, nous considérons que le profil de température correspond à la limite de la stabilité pour une atmosphère saturée, de la surface

(z = 0)

jusqu'à la tropopause

(z = H_t)

. Pour simplifier, nous considérerons que le gradient thermique

Γ = - dT/dz

est constant et vaut

Γ = 6, 5 K \cdot km^(- 1)

. La température est constante au-delà de

H_t

dans ce modèle, ce qui signifie que nous ne modélisons pas l'augmentation de la température due à l'absorption des ultraviolets par l'ozone de la stratosphère.

D'autre part, nous considérons simultanément que l'atmosphère est globalement à l'équilibre radiatif, c'est-à-dire que la puissance associée au rayonnement sortant de l'atmosphère est égale à la puissance reçue du soleil. Dans ce modèle, la hauteur de la tropopause

H_t

est le degré de liberté qui permet de satisfaire cette contrainte.
Q52 Justifier que nous prenons comme gradient thermique le gradient correspondant à la convection (humide) plutôt que le profil radiatif.
Nous considérons que les équations sur

U_L, D_L, B

τ(z)

vues dans la partie précédente restent valables, à l'exception de l'équation d'équilibre radiatif local (question Q39). Cependant, les calculs numériques montrent que la valeur de

B/U_L

est proche de celle correspondant à l'équilibre radiatif local, et le tracé de

B/U_L

montre que cette quantité vaut en première approximation :

B/(U_L) = 1 - z/(2H_t).

Q53 Montrer que l'équation (23) est cohérente avec la valeur de

B/U_L

z = 0

et en

z = H_t

.
Q54 Calculer en fonction de

z

et de

H_t

l'expression suivante :

(dlnU_L)/(dτ).

Q55 En déduire une expression de:

(dlnU_L)/(dz).

Q56 Montrer l'égalité approchée suivante, en supposant

H_a≪H_t

ln((U_L(H_t))/(U_L(0))) \approx - (τ_0 H_a)/(2H_t)

Q57 D'autre part, exprimer

U_L(H_t)

en fonction notamment de

T_t

]

Q 54

Q58 En utilisant une condition d'équilibre thermique à la surface, montrer l'égalité suivante :

ln((U_L(H_t))/(U_L(0))) \approx ln(2) - (4ΓH_t)/(T_t)

où

Γ

est le gradient thermique, supposé constant

(Γ = 6, 5 K \cdot km^(- 1))

.
Q59 Déduire des questions précédentes :

H_t = 1/(16Γ)(CT_t + \sqrt(C^2 T_t^2 + 32Γτ_0 H_a T_t)).

avec

C = 2ln(2) = 1, 39

Q60 En déduire la valeur numérique de la hauteur de la tropopause

H_t

dans ce modèle. Indications :

16 \times 6, 5 = 104

(2ln(2))^2 = 1, 9

. La valeur trouvée est-elle en accord avec les observations dans l'atmosphère?

Effet d'un changement de la concentration en gaz à effet de serre

Dans cette partie, nous supposons toujours que

Γ = 6, 5 K \cdot km^(- 1)

reste constant.
Q61 Les modèles numériques montrent que les émissions de vapeur d'eau d'origine humaine (irrigation, combustion, tours de refroidissement des centrales thermiques, ...) n'affectent pas le climat, au contraire des émissions de

CO_2

.
Justifier brièvement cette propriété.
Q62 Justifier qualitativement que

H_t

augmente si la concentration en

CO_2

augmente.
Tracer les profils verticaux de température pour la concentration de

CO_2

initiale et une concentration plus élevée. On indiquera

H_t

ainsi que

H_e

, l'altitude qui correspond à la hauteur d'émission

T_e

.
Quelle est la conséquence sur la température au sol?

5.4 Étude en fonction de la longueur d'onde

Dans les parties précédentes, nous avons considéré que l'absorption était la même dans tout le domaine infrarouge. Nous discutons les écarts (importants) à cette hypothèse dans cette partie.
Q63 A partir notamment de la figure 11, déterminer (approximativement) les valeurs de

τ_λ

sur toute la hauteur de l'atmosphère, pour

λ_1 = 15μ m

(soit environ

650 cm^(- 1)

) et pour

λ_2 = 11μ m

(soit environ

900 cm^(- 1)

). Nous prenons comme valeur de concentration en

CO_2

la valeur 300 ppm , soit une concentration en masse d'environ

450 \times 10^(- 6)

( 450 mg de

CO_2

par kg d'air). Cette concentration est proche de la concentration préindustrielle. Commenter les valeurs obtenues pour

τ_λ

.
Q64 Estimer l'altitude où est émise le rayonnement pour ces deux longueurs d'onde, à partir notamment de la figure 10. Faire le lien avec la question précédente.
Q65 Nous étudions qualitativement l'effet d'un doublement de la concentration en

CO_2

dans l'atmosphère, c'est-à-dire le passage de 300 ppm à 600 ppm . Nous considérons dans cette

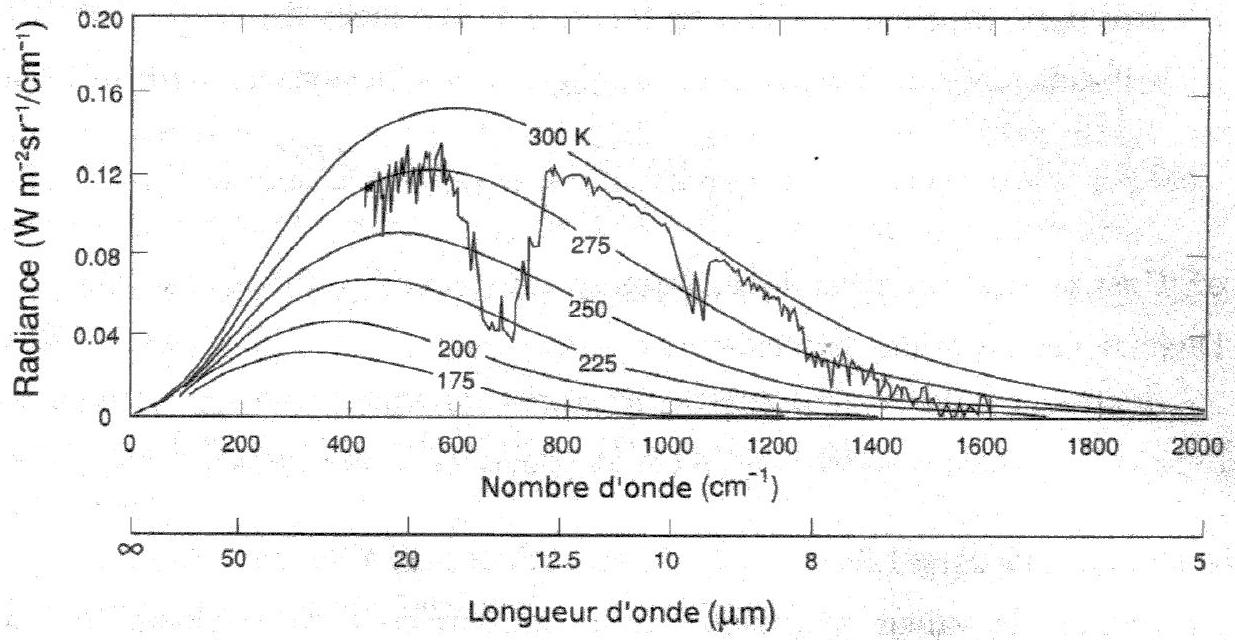

Figure 10 - Courbe de la radiance en haut de l'atmosphère, en fonction du nombre d'onde et de la longueur d'onde, mesuré par le satellite Nimbus 4. Des courbes d'émission du corps noir à différentes températures sont superposées à cette courbe. Source: [1].

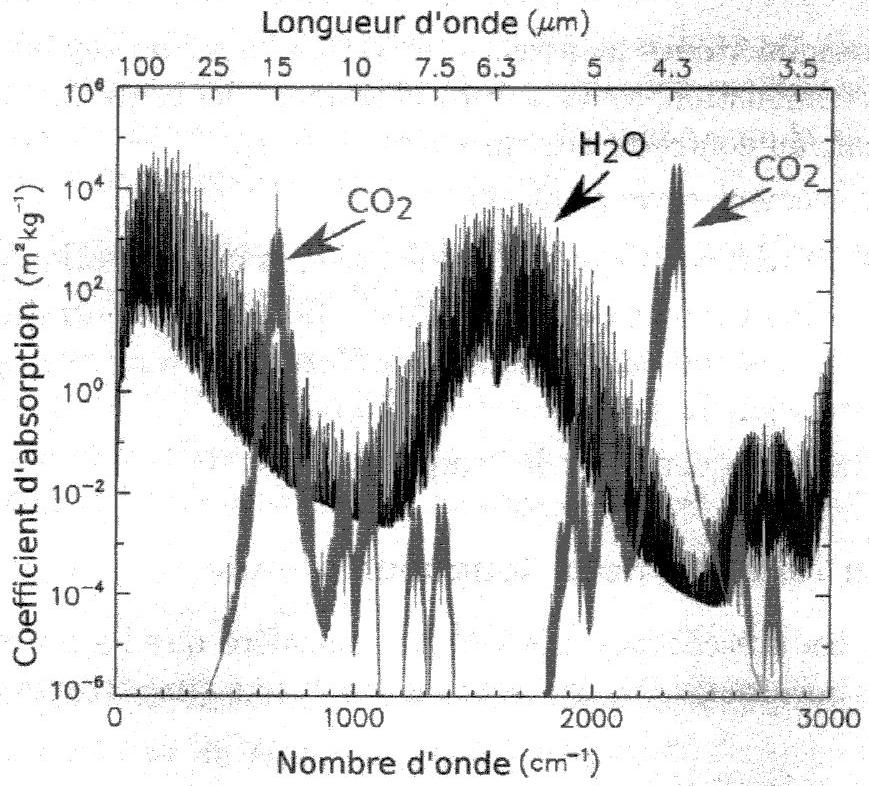

Figure 11 - Coefficient d'absorption pour l'eau (en noir) et pour le dioxyde de carbone (en gris). Ce coefficient d'absorption est noté

k_λ

dans ce sujet. Source : [6] et base de données HITRAN2004.

question que la concentration massique en eau est constante lorsque la concentration en

CO_2

change.
Déterminer 3 types de comportements suivant la longueur d'onde. À quel type de comportement correspond le raisonnement de la question Q62?

Commenter le rôle de ces 3 zones de longueurs d'onde dans l'augmentation de la température au sol.

5.5 Modèle numérique

Comme les spectres d'absorption de l'eau et du

CO_2

ont une forme compliquée, il n'est pas possible d'obtenir de manière analytique la variation du profil de température lorsque la concentration en

CO_2

change. Il est par contre possible d'obtenir cette variation en utilisant des simulations numériques à une dimension d'espace.

Dans cette partie, nous présentons quelques éléments du modèle numérique de S . Manabe et R . Wetherald (1967) [4]. Ces simulations ont permis d'obtenir la variation du profil de température lorsque la concentration

CO_2

passe de 300 ppm à 600 ppm . La variation de température au sol, d'environ

2, 4 K

, est dans la gamme

1, 5 - 4, 5 K

considérée actuellement comme la plus probable à partir des reconstitutions du climat passé et de simulations 3D couplant l'atmosphère et l'océan notamment [11].

Ce modèle de S. Manabe et R. Wetherald prend en compte l'absorption (faible) du rayonnement solaire par l'atmosphère, modélise plusieurs types de nuages, et considère 3 gaz à effet de serre: l'eau, le

CO_2

et l'ozone. Pour simplifier, nous ne discuterons pas ici cette absorption du rayonnement solaire, les nuages ne sont pris en compte que par leur contribution à l'albédo. L'ozone, qui change peu le profil de température dans la troposphère ne sera pas considéré, et nous ne discuterons pas la gestion de l'existence de gammes de longueurs d'onde où l'eau et le

CO_2

absorbent tous deux de manière significative.

Nous notons

T_λ

la transmittance monochromatique définie par :

T_λ = exp(- τ)

.
Q66 En utilisant notamment le résultat de la question Q37, et en multipliant par

exp(τ)

, montrer que :

D_λ = \int_0^τ B_λ(τ^')d/(dτ^')T_λ(τ - τ^')dτ^'

où pour simplifier nous notons

τ

la variable notée

τ_λ

à la question

Q37

.
Montrer de même que :

U_λ = B_λ(τ_0)T_λ(τ_0 - τ) - \int_τ^(τ_0)B_λ(τ^')d/(dτ^')T_λ(τ^' - τ)dτ^'

où

τ_0

est la valeur de

τ

z = 0

(cette valeur dépend de

λ

, mais comme mentionné plus haut nous omettons cette précision pour simplifier les notations). Nous supposerons que la surface terrestre se comporte comme un corps noir.
Q67 Nous introduisons la coordonnée

u_v

(pour l'eau) définie par:

u_v = \int_0^z ρ_v(z^')dz^'

où

ρ_v

est la masse volumique de vapeur d'eau. Nous notons

u_t

la valeur en haut de l'atmosphère.
Comme à la question

Q38

, nous notons

D_L

la valeur de

D_λ

intégrée sur tout le spectre infrarouge. Au contraire de la question Q38, nous prenons maintenant en compte le fait que - dépend de

λ

Montrer que:

D_L = \int_(λ^*)^(+ \infty)\int_(u_t)^u B_λ(T(u^'))d/(du^')T_λ(u^' - u)du^' dλ

où pour simplifier nous notons

u

au lieu de

u_v

, et où

λ^* = 5μ m

. Remarque sur les notations : ici

T(u)

désigne la température absolue à la hauteur repérée par

u

T_λ

la transmittance monochromatique.
Calculer de même

U_L

.
Q68 Nous introduisons l'émissivité globale isotherme

ε(u, T)

par :

ε(u, T) = \int_(λ^*)^(+ \infty)B_λ(T)[1 - T_λ(u)](dλ)/(σT^4)

Exprimer

U_L

D_L

en fonction de

ε(u, T)

. Les expressions obtenues ne devront pas faire apparaître

T_λ

.
Quel est l'intérêt d'introduire la variable

u

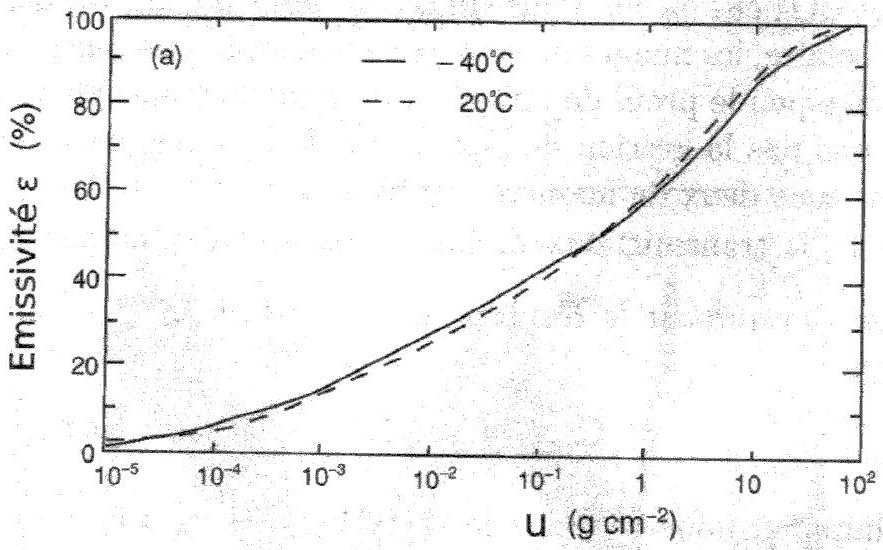

Figure 12 - Émissivité en fonction de

u

pour l'eau. Source : [1].

Q69 L'émissivité pour l'eau est donnée en figure 12. Commenter brièvement cette courbe.
Q70 Exprimer la dérivée particulaire

dT/dt

en fonction de dérivées partielles.
Nous considérons une atmosphère saturée en eau. En effectuant un bilan d'énergie, montrer :

ρc_p(\partialT)/(\partialt) = ρc_p w(Γ - Γ_s) + (\partial(D_L - U_L))/(\partialz),

avec

Γ = \partialT/\partialz

et où

w = (dz)/(dt)

est la vitesse de la tranche de fluide. Il peut être utile de s'inspirer de la question Q22.
Q71 Que vaut

\partialT/\partialt

dans les zones où il n'y a pas de convection?
Dans les zones où se produit de la convection, la méthode consiste à imposer

Γ = Γ_s

, tout en conservant globalement l'énergie. La zone où se produit la convection est en contact avec la surface. Écrire l'équation de conservation de l'énergie globale.

Q72 La dimension d'espace (selon

z

) est discrétisée en 18 niveaux notés par un exposant

n(n \in [1, 18])

. Le temps discrétisé est noté par un indice

i

. La condition initiale est une température constante selon

z

. Nous considérons que le profil de concentration des gaz à effet de serre est constant en temps dans cette question, mais qu'il dépend de

z

.
Décrire en moins d'une page les principales étapes d'un algorithme en temps qui converge vers le profil de température à l'équilibre.
Q73 En fait, les simulations numériques 3D montrent qu'il est plus réaliste de considérer que c'est l'humidité relative qui est constante, plutôt que la concentration en vapeur d'eau. Justifier qualitativement cette affirmation à partir de la figure 5 .
Q74 S. Manabe et R. Wetherald [4] trouvent une augmentation de la température de surface de

1, 33 K

pour une doublement de la concentration en

CO_2

en considérant que la concentration massique en vapeur d'eau est constante, et de

2, 36 K

sous l'hypothèse plus réaliste que l'humidité relative est constante.
Expliquer qualitativement cette différence.

Références

[1] K. N. Liou, An Introduction to Atmospheric Radiation, Academic Press (2002)
[2] Geoffrey K. Vallis, Atmospheric and Oceanic Fluid Dynamics, Cambridge University Press (2017)
[3] Bernard Diu, Claudine Guthmann, Bernard Roulet et Danielle Lederer, Thermodynamique, Hermann (2007)
[4] Syukuro Manabe and Richard T. Wetherald, Thermal Equilibrium of the Atmosphere with a Given Distribution of Relative Humidity, Journal of the Atmospheric Sciences, volume 24, no. 3, pages 241-259 (1967)
[5] Jean-Louis Dufresne et Jacques Treiner, L'effet de serre atmosphérique : plus subtil qu'on ne le croit!, Bulletin de l'Union des Physiciens, volume 105, pages 821-840 (2011)
[6] Wenyi Zhong and Joanna D. Haigh, The greenhouse effect and carbon dioxide, Weather, volume 68, no. 4, pages 100-105 (2013)
[7] Stephen E. Schwartz, Ressource Letter GECC-1 : The Greenhouse Effect and Climate Change : Earth's Natural Greenhouse Effect, American Journal of Physics, volume 86(8), pages 565-576 (2018)
[8] Stephen E. Schwartz, Ressource Letter GECC-2 : The Greenhouse Effect and Climate Change : The intensified Greenhouse Effect, American Journal of Physics, volume 86(9), pages 645-656 (2018)
[9] David Archer, Global Warming : Understanding the Forecast, John Wiley & Sons
[10] M. Diallo, B. Legras, E. Ray, A. Engel, and J. A. Añel, Global distribution of

CO_2

in the upper troposphere and stratosphere, Atmosopheric Chemistry and Physics, volume 17, pages 3861-3878 (2017)
[11] Changements climatiques 2014 : Rapport de synthèse. Contribution des Groupes de travail I, II et III au cinquième Bapport d'évaluation du Groupe d'experts intergouvernemental sur l'évolution du climat [Sous la direction de l'équipe de rédaction principale, R.K. Pachauri et L.A. Meyer]. GIEC, Genève, Suisse https://www.ipcc.ch/site/assets/uploads/2018/02/SYR_AR5_FINAL_full_fr.pdf

Fin du sujet

Questions fréquentes

3 questions

Sur quoi porte le sujet de Physique C ENS PC 2021 ?

Le sujet porte sur un modèle minimal du changement climatique, à partir de la condensation de l'eau, de l'effet de serre et des profils verticaux de température de l'atmosphère.

Quelles erreurs le jury a-t-il le plus relevées sur ce sujet ?

Le jury relève une mauvaise lecture des documents et des courbes, une identité thermodynamique appliquée à un système diphasique, et un bilan radiatif global mal maîtrisé, réussi par aucun candidat.

Le sujet de Physique C ENS PC 2021 est-il difficile ?

Oui, la moyenne est de 9,41 sur 20 avec une forte hétérogénéité des copies, et plusieurs questions en fin de sujet n'ont été réussies par aucun ou presque aucun candidat.

Pas de description pour le moment

Commentaires• ENS Physique C PC 2021

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...
