Le problème comporte trois parties indépendantes sur des adaptations d'êtres vivants. Il étudie l'adhérence du gecko par les interactions entre dipôles électrostatiques, puis les pertes thermiques d'un manchot empereur modélisé par un cylindre. La dernière partie porte sur la tension superficielle, la mesure d'un angle de contact par interférométrie et un écoulement avec glissement en microfluidique.

1Partie I : le geckoDipôle électrostatique, interaction entre molécules polaires, force d'adhérence au plafond et résolution de problème sur l'arrêt d'une chute.
2Partie II : le manchot empereurDiffusion thermique en géométrie cylindrique, résistances thermiques en série et en parallèle, puissance du métabolisme et discussion du modèle.
3Partie III : la feuille de lotusTension superficielle d'une bulle, franges d'égale épaisseur dans une goutte, puis écoulement de Stokes avec longueur de glissement et résistance hydraulique.

Accessible. Le rapport qualifie le sujet de difficulté très raisonnable et de longueur raisonnable, la majorité des candidats l'ayant abordé dans son ensemble.

L'épreuve en chiffres

Moyenne 10,01 / 20 · écart-type 3,45 · 4 367 présents · où vous situez-vous ?

Moyenne: 10,01/ 20
Écart-type: 3,45
Présents: 4 367
Coefficient: 8
Durée: 4 h

Deux tiers des copies environ (moyenne ± écart-type)

Où je me situe ?

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours, épreuve du 3 mai 2021. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

6 erreurs relevées

Applications numériques négligées · Sens physique du vecteur densité de courant thermique · Associations de résistances thermiques non justifiées

Le sujet a bien sélectionné les candidats en alternant questions de cours, calculs, applications numériques et une résolution de problème. Les questions proches du cours ont été très discriminantes et ont révélé de grands écarts de maîtrise. Les applications numériques, souvent fausses à cause des conversions d'unités, et les calculs mal conduits ont coûté de nombreux points.

Les erreurs les plus sanctionnées

1
Applications numériques négligéesQ5, Q6, Q8, Q14, Q16
Elles comptent dans le barème mais sont souvent fausses, surtout à cause des conversions d'unités. Un résultat sans unité correcte ne rapporte aucun point.
« aucun point ne peut être attribué à tout résultat numérique donné sans une unité correcte »
2
Sens physique du vecteur densité de courant thermiqueQ10, Q12
Les formulations approximatives sur ce vecteur empêchent ensuite d'établir un bilan rigoureux. Le premier principe est rarement cité dans le bilan en géométrie cylindrique.
« Beaucoup trop de formulations approximatives à propos du sens physique du vecteur densité de courant thermique »
3
Associations de résistances thermiques non justifiéesQ16, Q19
Des résistances sont en série si elles sont traversées par le même flux thermique, en parallèle si elles sont soumises à la même différence de température.
4
Calculs et géométrie élémentaireQ2, Q22, Q27, Q28
Erreurs de signe, développements limités mal maîtrisés, confusions entre scalaires et vecteurs, jusqu'à un potentiel écrit comme un vecteur. Le théorème de Pythagore pose aussi problème.
5
Résultat fourni encadré malgré un calcul fauxQ7, Q12
Le jury relève que certains encadrent le résultat donné par l'énoncé alors que leur raisonnement est faux. Cela est repéré et pénalisé.
« une malhonnêteté intellectuelle chez certains candidats, qui encadrent un résultat déjà fourni »
6
Montage d'observation des frangesQ25, Q26
Il faut préciser que l'observation se fait sur un écran conjugué du substrat, pas dans le plan focal. La situation se rapproche d'un coin d'air, pas d'une lame d'air.

Ce qui a été bien réussi

La démonstration du potentiel dipolaire (Q2) est correctement menée dans nombre de copies.
Les questions 7, 8, 17 et 18 sont en général bien traitées.
Les questions 23 et 29 sont très bien traitées.
L'intégration de l'équation de Stokes (Q36) est bien menée et la question 35 est bien traitée.
Dans la résolution de problème (Q9), ceux qui l'ont abordée identifient le plus souvent les deux phases du mouvement avec un bilan des forces correct.

Conseils du jury

S'entraîner aux applications numériques et vérifier les conversions d'unités.
Pour la résolution de problème, expliciter les hypothèses, définir les notations, garder une expression littérale finale et privilégier ici l'approche énergétique.
Aborder la résolution de problème même partiellement : un raisonnement cohérent amorcé rapporte des points.
Discuter un modèle en comparant les ordres de grandeur, puis en analysant les écarts et l'influence des paramètres.
Limiter les ratures et ne mettre en valeur que les résultats importants.
Travailler rigoureusement les cas classiques du cours.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Corrigé détaillé

41 questions

Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.

41 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.

Voir les 33 autres questions

Ouvrir le corrigé détaillé Comment sont produits nos corrigés

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

ÉPREUVE SPÉCIFIQUE - FILIÈRE PC

PHYSIQUE

Durée : 4 heures

N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

RAPPEL DES CONSIGNES

Utiliser uniquement un stylo noir ou bleu foncé non effaçable pour la rédaction de votre composition ; d'autres couleurs, excepté le vert, peuvent être utilisées, mais exclusivement pour les schémas et la mise en évidence des résultats.
Ne pas utiliser de correcteur.
Écrire le mot FIN à la fin de votre composition.

Les calculatrices sont autorisées.

Le sujet est composé d'un problème constitué de trois parties indépendantes.

Les points sont répartis approximativement de la façon suivante :

Partie I	$30%$
Partie II	$30%$
Partie III	$40%$

De la physique dans le vivant

Au cours de leur évolution, de nombreux systèmes biologiques dans la nature ont développé d'incroyables spécificités pour s'adapter à leur environnement. Ce sujet propose l'étude de certaines de ces spécificités. On s'intéressera ainsi dans la partie I aux qualités d'adhésion du gecko, avec l'étude d'interactions entre molécules polaires en sous-partie I.1, puis le calcul de la force d'adhérence d'un gecko au plafond en sous-partie I.2. Dans la partie II, on aborde les facultés d'isolation thermique du manchot empereur avec quelques généralités sur les transferts thermiques en sous-partie II.1, avant le calcul du métabolisme d'un manchot en sous-partie II.2. Enfin, la partie III propose quelques études autour des propriétés de superhydrophobie de la feuille de lotus avec l'analyse de deux expériences : la mesure d'une tension superficielle en sous-partie III. 1 et la mesure de l'angle de contact d'une goutte posée sur un substrat solide par interférométrie optique en sous-partie III.2. La sous-partie III. 3 développe une application de la superhydrophobie en microfluidique.

Données

Opérateur gradient d'un champ scalaire $U$ :
$grad^(\to-)(U) = (\partialU)/(\partialx)u⃗_x + (\partialU)/(\partialy)u⃗_y + (\partialU)/(\partialz)u⃗_z$ en coordonnées cartésiennes
$grad^(\to-)(U) = (\partialU)/(\partialρ)u⃗_ρ + 1/ρ(\partialU)/(\partialθ)u⃗_θ + (\partialU)/(\partialz)u⃗_z$ en coordonnées cylindriques
$grad^(\to-)(U) = (\partialU)/(\partialr)u⃗_r + 1/r(\partialU)/(\partialθ)u⃗_θ + 1/(rsinθ)(\partialU)/(\partialφ)u⃗_φ$ en coordonnées sphériques
Opérateur laplacien vectoriel d'un champ vectoriel $a⃗ = a_x u⃗_x + a_y u⃗_y + a_z u⃗_z$ en coordonnées cartésiennes : $Δa⃗ = (Δa_x)u⃗_x + (Δa_y)u⃗_y + (Δa_z)u⃗_z$ où $Δa_(i = x, y, z) = (\partial^2 a_i)/(\partialx^2) + (\partial^2 a_i)/(\partialy^2) + (\partial^2 a_i)/(\partialz^2)$
Permittivité du vide : $ε_0 = 8, 85 \cdot 10^(- 12) F \cdot m^(- 1)$
Constante de Boltzmann : $k_B = 1, 38 \cdot 10^(- 23) J \cdot K^(- 1)$
Constante de Stefan : $σ = 5, 67 \cdot 10^(- 8) W \cdot m^(- 2) \cdot K^(- 4)$
Intensité de la pesanteur : $g = 9, 81 m \cdot s^(- 2)$
Masse volumique de l'eau : $ρ_e = 1, 00 \cdot 10^3 kg \cdot m^(- 3)$
Viscosité dynamique de l'eau à $20^\circC$ sous $1bar : η_e = 1, 00 \cdot 10^(- 3) Pa \cdot s$
Coefficient de tension superficielle de l'interface eau/air à $20^\circC : γ_e = 73 \cdot 10^(- 3) N \cdot m^(- 1)$
Définition du debye (D) : $1D = 3, 33 \cdot 10^(- 30)C \cdot m$

Partie I - Le gecko

Source : Autumn K., L'inusable adhésif des pattes du gecko, Pour la Science, n

^\circ

343, 2006, p. 8288.

Le gecko est un petit lézard capable de se déplacer à des vitesses de plusieurs mètres par seconde sur les murs ou les plafonds de pratiquement toutes natures, dans presque toutes les conditions. Des expériences menées en 2002 par l'équipe de l'américain Kellar Autumn ont montré que la spectaculaire faculté d'adhésion de l'animal est uniquement due à des forces de Van der Waals. L'adhésion est possible grâce à l'anatomie particulière des coussinets des doigts du lézard. Ces derniers sont recouverts de poils microscopiques, les sétules, ramifiés en des centaines de branches terminées par une spatule pouvant s'approcher à quelques nanomètres de la surface de contact.

I. 1 - Interactions entre molécules polaires

On considère une molécule polaire située dans le vide, modélisée par un dipôle électrique rigide de moment dipolaire électrique permanent

p⃗_1 = p_1 u⃗_z

. Le dipôle, centré en un point

O

, est constitué de deux charges ponctuelles opposées,

+ q

- q

(avec

q > 0

), situées sur l'axe (

O, u⃗_z

) aux points respectifs

P

N

distants de

a = PN

(figure 1). On repère tout point

M

de l'espace par ses coordonnées sphériques (

r, θ, φ

) dans le repère (

O, u⃗_r, u⃗_θ, u⃗_φ

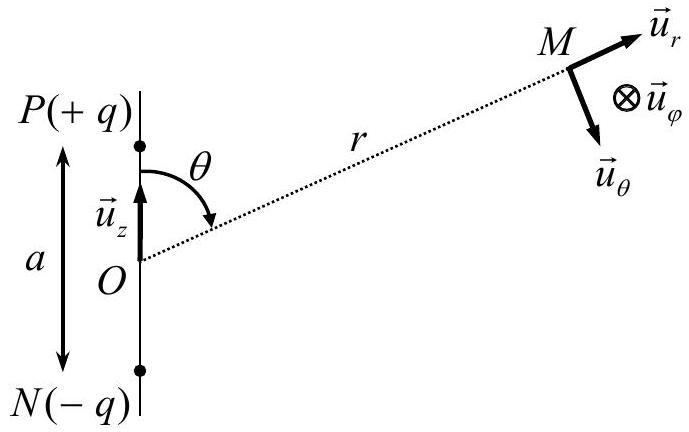

Figure 1 - Dipôle électrique centré en un point

O

Q1. Expliquer, en prenant l'exemple de la molécule de chlorure d'hydrogène ( HCl ), l'origine du moment dipolaire permanent de certaines molécules. Donner l'expression en fonction de

a

q

du moment dipolaire électrique

p⃗_1

de la molécule polaire.

Q2. Établir l'expression du potentiel électrostatique

V_1(M)

créé en

M

par la molécule polaire dans le cadre de l'approximation dipolaire qu'on explicitera. On donnera le résultat en fonction de

p_1, ε_0

et des coordonnées sphériques du point

M

Q3. En déduire que le champ électrostatique

E⃗_1(M)

créé en

M

par la molécule polaire s'écrit en coordonnées sphériques :

E⃗_1(M) = (p_1)/(4πε_0 r^3)(2cos(θ)u⃗_r + sin(θ)u⃗_θ)

Une seconde molécule polaire, modélisée par un dipôle rigide de moment dipolaire électrique permanent

p⃗_2

, est située au point

M

sur l'axe (

O, u⃗_z

) tel que

θ = 0

, à la distance

r

fixe du point

O

. À un instant donné, son moment dipolaire forme un angle

α

avec cet axe (figure 2). Dans ces conditions, la molécule plongée dans le champ électrostatique dû à l'autre molécule située au point

O

subit un couple de forces de moment :

Γ⃗ = p⃗_2 \land E⃗_1(M)

. On rappelle l'expression de l'énergie potentielle d'interaction des deux molécules :

E_(12) = - p⃗_2 \cdot E⃗_1(M)

Figure 2 - Interaction entre deux molécules polaires

Q4. Quel est l'effet du couple de forces subi par la molécule fixée au point

M

? Justifier l'orientation de son moment dipolaire électrique lorsqu'elle est en équilibre stable.

Les deux molécules sont supposées identiques, de moments dipolaires électriques de même valeur

p_1 = p_2 = p = 1D

Q5. Estimer l'énergie potentielle d'interaction des deux molécules, distantes de

r = 0, 5 nm

, en supposant leurs moments dipolaires électriques alignés. Comparer cette énergie à l'énergie d'agitation thermique qui est de l'ordre de

k_B T

où

k_B

est la constante de Boltzmann, à la température ambiante

T = 293 K

. Conclure.

Q6. Du fait de l'agitation thermique, on doit considérer l'énergie potentielle d'interaction moyenne entre deux dipôles situés à une distance

r

dont les orientations relatives sont sujettes à des variations aléatoires. À température suffisamment élevée, on montre que cette énergie potentielle d'interaction moyenne est de la forme:

⟨E_(12)⟩ = - (C_K)/(r^6)

où

C_K = 1/(k_B T)((p^2)/(2πε_0))^2

Donner un ordre de grandeur de

C_K

à la température ambiante

T = 293 K

. Vérifier que la force

F⃗_(1/2)

qui dérive de cette énergie potentielle est attractive. On rappelle que

F⃗_(1/2) = - grad^(\to-)⟨E_(12)⟩

I. 2 - Calcul de la force d'adhérence du gecko au plafond

La force, calculée à la question précédente, correspond à une interaction de Van der Waals entre molécules polaires. Si on considère maintenant deux plans infinis parallèles, distants de

D

et séparant chacun un milieu solide (figure 3), on montre en prenant en compte l'ensemble des interactions de Van der Waals que la force surfacique entre les deux milieux s'écrit :

f(D) = A/(6πD^3)

. La constante

A

, appelée constante de Hamaker, dépend de la nature des interactions de Van der Waals et des densités moléculaires des deux solides en interaction.

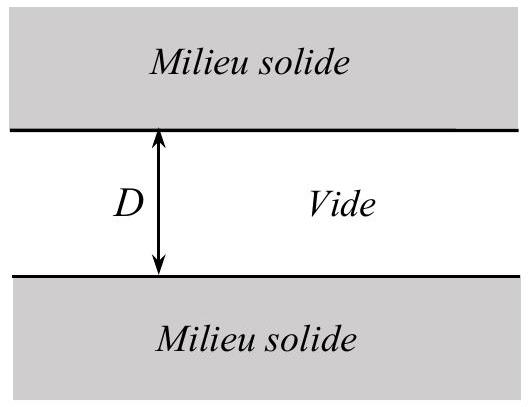

Figure 3 - Deux milieux plans infinis en interaction

Q7. Vérifier que la constante de Hamaker

A

est homogène à une énergie.
Q8. Un gecko de masse

m = 50 g

est suspendu par ses quatre pattes au plafond. Le gecko possède au total 6 millions de sétules, comportant chacune en moyenne 500 spatules. En modélisant une spatule par une surface carrée de

0, 2μ m

de côté située à une distance

D = 1 nm

du plafond, estimer le pourcentage de sétules utilisées par le gecko pour soutenir sa masse. On prendra

A = 10^(- 19) J

et on négligera tout effet de bord.

Sachant que l'équipe de Kellar Autumn a constaté qu'un gecko de 50 g utilise à son maximum d'adhérence uniquement

0, 04%

de ses sétules pour soutenir sa masse, peut-on bien imputer les facultés d'adhérence du gecko aux interactions de Van der Waals ? Pourquoi le gecko mobilise-t-il certainement davantage de sétules pour assurer son adhérence ?

Q9. À un instant pris pour origine, on suppose que le gecko lâche le plafond et chute de 10 cm avant de se rattraper à l'aide d'une patte à une surface verticale. Sachant que l'équipe de Kellar Autumn a pu mesurer une force de cisaillement (opposée au glissement) de l'ordre de 10 N par patte, estimer la distance que doit parcourir le gecko lorsque sa patte est en contact avec le mur pour s'arrêter. On supposera qu'il mobilise

50%

de la capacité de cisaillement maximale de sa patte.
Cette question fait appel à une démarche de résolution de problème. Il est notamment attendu de préciser chaque notation introduite, de présenter de façon claire les hypothèses retenues, de mener de bout en bout un calcul littéral, puis d'effectuer l'application numérique attendue.

Partie II - Le manchot empereur

Source: Gilbert C. et al., Energy saving processes in huddling emperor penguins: from experiments to theory, Journal of Experimental Biology, vol. 211, 2008, p. 1-8.

Le manchot empereur Aptenodytes forsteri est la plus grande espèce de manchots, avec en moyenne une taille de

1, 2 m

et une masse corporelle de 30 kg . Ce manchot est capable d'affronter sur de longues durées les conditions climatiques extrêmes de l'Antarctique, caractérisées par des températures moyennes de

- 40^\circC

lors des longues nuits polaires du mois de juin et des températures ressenties atteignant les

- 200^\circC

lorsque le blizzard souffle au plus fort. Le secret de cette exceptionnelle capacité d'isolation thermique réside dans toute une série d'adaptations, en particulier physiologiques et comportementales.

Du point de vue des échanges thermiques, on modélise un manchot par un cylindre d'axe (

O, u⃗_z

), de rayon

R = 10 cm

, de longueur

ℓ = 1, 2 m

, recouvert successivement :

d'une couche de graisse d'épaisseur $e_g = 2, 0 cm$ et de conductivité thermique $λ_g = 0, 20 W \cdot m^(- 1) \cdot K^(- 1)$ ;
d'une couche de filaments duveteux enfermant une épaisseur $e_a = 1, 0 cm$ d'air de conductivité thermique $λ_a = 0, 026 W \cdot m^(- 1) \cdot K^(- 1)$ ;
d'une couche très dense de plumes courtes et raides, disposées en diagonale et imbriquées les unes dans les autres pour former un véritable «coupe-vent» imperméable à l'eau, d'épaisseur $e_p = 2, 0 cm$ et de conductivité thermique $λ_p = 0, 035 W \cdot m^(- 1) \cdot K^(- 1)$ .

En régime stationnaire, le métabolisme de l'animal fournit une puissance

P_m

permettant de maintenir sa température interne

T_i

constante.

II. 1 - Généralités

On considère deux cylindres de même axe (

O, u⃗_z

), de longueur

ℓ

et de rayons

R_1

R_2

, de surfaces latérales isothermes portées aux températures respectives

T_1

T_2 < T_1

(figure 4).

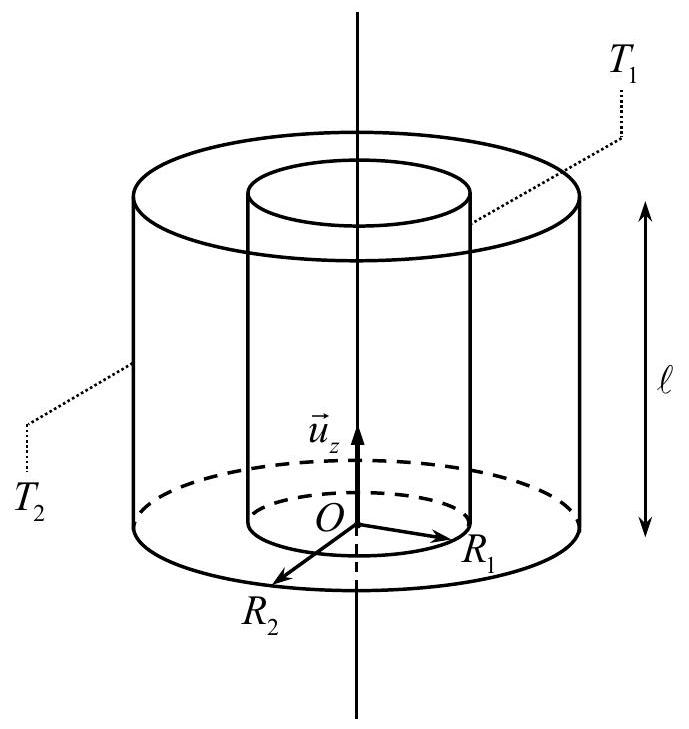

Figure 4 - Conducteur thermique à symétrie cylindrique

Le milieu séparant ces deux surfaces, homogène, isotrope, de conductivité thermique

λ

, est le siège d'un phénomène de transfert thermique uniquement radial en négligeant tout effet de bord. On suppose le régime stationnaire atteint. En tout point

M

du milieu, repéré par ses coordonnées cylindriques dans le repère (

O, u⃗_ρ, u⃗_θ, u⃗_z

), la température y est donc fonction uniquement de la distance

ρ

à l'axe (

O, u⃗_z

) :

T(M) = T(ρ)

Q10. Le vecteur associé au flux thermique

Φ_(th)

est le vecteur densité de courant thermique

j⃗_(th)

. Que représente physiquement la norme de ce vecteur? Préciser son unité.

Q11. Justifier que

j⃗_(th) = - λ(dT)/(dρ)u⃗_ρ

. Justifier physiquement le signe moins.
Q12. Effectuer en régime stationnaire un bilan thermique, entre les instants

t

t + dt

, pour la portion du milieu comprise entre les cylindres d'axe (

O, u⃗_z

), de longueur

ℓ

, de rayons

ρ

ρ + dρ(R_1 < ρ < R_2)

. En déduire que l'expression du champ de température

T(ρ)

en tout point

M

du milieu est :

T(ρ) = (T_1 - T_2)/(ln(R_1/R_2))ln(ρ/R_1) + T_1

Q13. Définir la résistance thermique

R_(th)

du milieu. Montrer qu'elle s'écrit :

R_(th) = 1/(2πλℓ)ln((R_2)/(R_1))

II. 2 - Détermination du métabolisme d'un manchot

Q14. Retrouver l'ordre de grandeur de la valeur adoptée du rayon

R

du cylindre modélisant un manchot supposé uniquement constitué d'eau.

Q15. En régime stationnaire, justifier que le flux thermique

Φ_(th)

dégagé par un manchot est égal à la puissance

P_m

due à son métabolisme.

Q16. Comment sont associées les résistances thermiques de chacune des couches recouvrant un manchot? Justifier. À partir du résultat de Q13, donner l'expression de la résistance thermique

R_(th, 1)

équivalente à cette association en fonction notamment des conductivités thermiques et des épaisseurs des différentes couches. Calculer la valeur de

R_(th, 1)

Q17. Les transferts thermiques entre la face extérieure du plumage du manchot à la température

T_p

et l'air extérieur à la température

T_e

sont modélisés par une densité de courant thermique conducto-convectif :

j⃗_(th, cc) = h(T_p - T_e)u⃗_ρ

où

h

est le coefficient de transfert conductoconvectif. En se limitant à la surface latérale du cylindre d'aire

S

modélisant le manchot, exprimer en fonction de

h

S

la résistance thermique

R_(th,cc)

associée à ce transfert.

Q18. En considérant que le manchot et l'atmosphère rayonnent comme des corps noirs de températures respectives

T_p

T_e

très proches, on admet que le flux radiatif surfacique

φ_r

émis par le manchot, s'écrit :

φ_r ≅ 4σT_e^3(T_p - T_e)

où

σ

est la constante de Stefan.

Exprimer, en fonction de

σ, T_e

S

, la résistance thermique

R_r

associée à ce transfert si on se limite ici aussi à la surface latérale du cylindre modélisant le manchot.

Q19. Comment sont associées les résistances thermiques correspondant aux transferts conductoconvectifs et radiatifs? Justifier. Donner l'expression de la résistance thermique

R_(th, 2)

équivalente à cette association en fonction de

σ, T_e, h

S

. Calculer la valeur de

R_(th, 2)

lorsque le manchot se trouve dans un environnement à la température

T_e = - 17^\circC

en présence d'un vent de vitesse

V = 5, 0 m \cdot s^(- 1)

. On admettra que le coefficient de transfert conducto-convectif s'écrit:

h = 5, 7 + 3, 5 \cdot V

où

V

est exprimé en

m \cdot s^(- 1)

h

W \cdot m^(- 2) \cdot K^(- 1)

Q20. Donner l'expression en la justifiant de la résistance thermique totale

R_(th,tot)

du manchot en fonction de

R_(th, 1)

R_(th, 2)

. En déduire la valeur de la puissance

P_m

due au métabolisme nécessaire à un manchot pour maintenir une température interne

T_i = 37, 7^\circC

dans un environnement à la température

T_e = - 17^\circC

et en présence d'un vent de vitesse

V = 5, 0 m \cdot s^(- 1)

. Vérifier que la puissance

P_m

est de l'ordre de 50 W .

En plus de ses exceptionnelles capacités d'isolation thermique, le manchot empereur a développé une ultime stratégie pour réduire ses déperditions de chaleur : la thermorégulation sociale consistant à s'assembler en très grands groupes compacts de plusieurs centaines d'individus.

Des travaux de recherche menés en 2007 par l'équipe française de Caroline Gilbert ont évalué expérimentalement les bénéfices de ce comportement. Ils ont pour cela mesuré la puissance

P_m

due au métabolisme sur trois groupes de manchots, à partir de leur perte de poids en fonction du temps. Les premiers étaient seuls, isolés dans des enclos. Les seconds étaient parqués dans des enclos par petits groupes de 5 à 10 individus. Les troisièmes étaient libres de se déplacer et pouvaient s'assembler en très grands groupes. Les trois populations étaient soumises aux mêmes conditions d'environnement : température extérieure moyenne de

- 17^\circC

et un vent moyen de

5, 0 m \cdot s^(- 1)

. Le tableau suivant rassemble leurs observations (tableau 1).

	Isolé	Petits groupes	Grands groupes
$P_m(W)$	85	52	43

Tableau 1 - Puissance due au métabolisme dans trois groupes de manchots différents

Q21. À la lumière des résultats de l'équipe de recherche de Caroline Gilbert, discuter la modélisation effectuée dans cette partie. Expliquer brièvement pourquoi les grands rassemblements de manchots réduisent la puissance due à leur métabolisme.

Partie III - La feuille de lotus

Source : Behroozi F., Behroozi P.S., Determination of surface tension from the measurement of internal pressure of mini soap bubbles, American Journal of Physics, vol. 79, 2011, p. 1089-1093.

Des observations courantes montrent que la surface d'un liquide présente une certaine élasticité qui tend à s'opposer à sa déformation. De façon générale, une interface entre deux phases représente un coût en énergie que l'interface cherche à minimiser en réduisant sa surface. C'est pourquoi, par exemple, une bulle d'eau savonneuse adopte une forme sphérique. Cette énergie de surface est caractérisée par le coefficient de tension superficielle

γ

de l'interface, grandeur homogène à une énergie surfacique et usuellement exprimée en

N \cdot m^(- 1)

.
Grâce à ces effets de surface, une goutte d'eau au contact d'une surface plane peut y rester accrochée. C'est notamment le cas des gouttes de pluie sur une vitre ou un pare-brise. Mais certaines surfaces sont connues pour laisser glisser très facilement l'eau de pluie. L'exemple le plus connu est celui des feuilles de lotus.

III. 1 - Mesure d'une tension superficielle

À l'intérieur de toute bulle, le coefficient de tension superficielle

γ

de l'interface entre le liquide et le gaz est à l'origine d'une surpression

ΔP

donnée par la loi de Laplace :

ΔP = (4γ)/R

où

R

est le rayon de la bulle. La mesure de la surpression dans une bulle peut être mise à profit pour déterminer la tension superficielle de l'interface entre l'eau savonneuse et l'air, comme cela a été proposé par F. et P.S. Behroozi en 2011 dans l'American Journal of Physics. Leur dispositif est constitué d'un mini compte-gouttes en verre vertical (G), relié d'un côté à un tuyau flexible (T) rempli en partie par un bouchon d'eau mobile (B) et de l'autre côté à un manomètre à eau (figure 5 (a)).

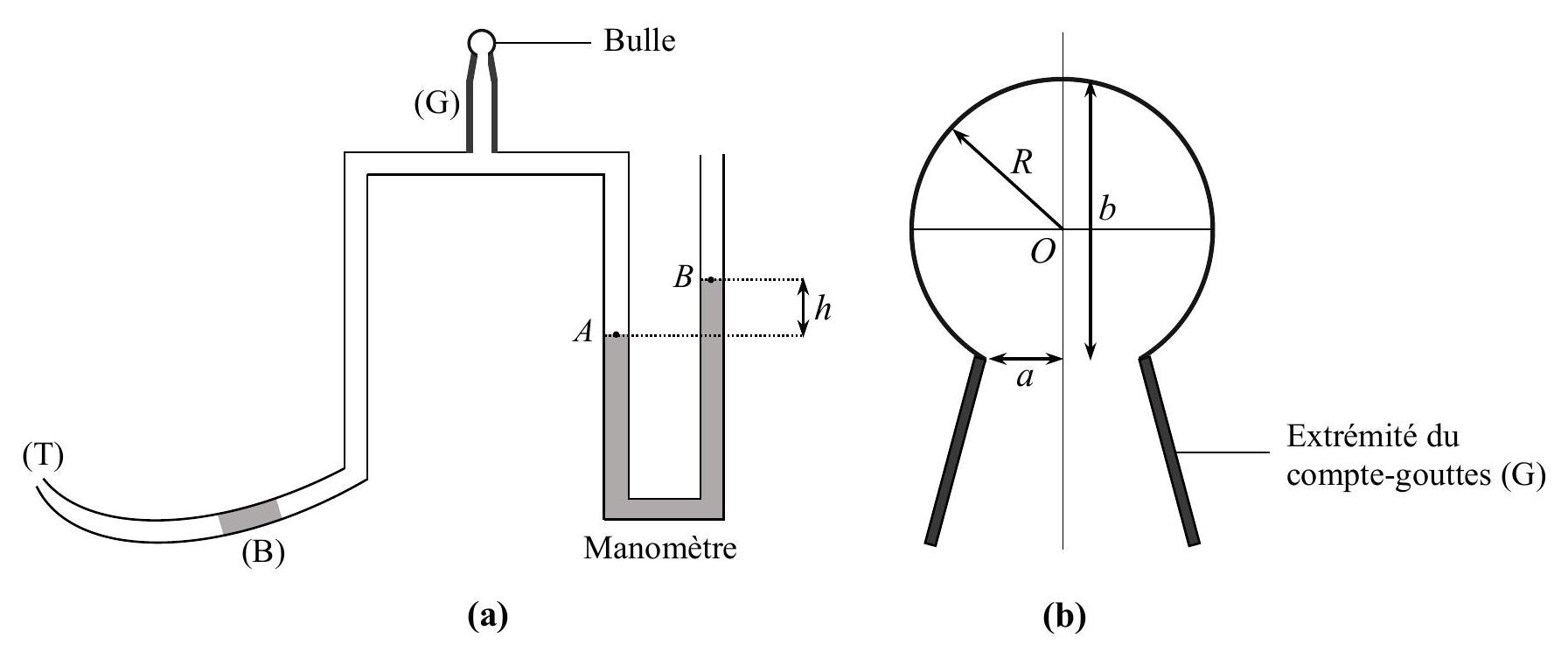

Figure 5 - (a) Dispositif expérimental pour générer une bulle et mesurer sa surpression
(b) Extrémité du compte-gouttes ( G ) et caractéristiques géométriques de la bulle

L'expérience consiste à couvrir l'extrémité du compte-gouttes d'un film d'eau savonneuse, la dénivellation h du manomètre étant nulle, puis à déplacer doucement le bouchon d'eau en élevant ou en abaissant l'extrémité du tuyau flexible de façon à générer une bulle de taille millimétrique.

Une fois la bulle formée, on bouche l'extrémité du tuyau flexible de façon à maintenir constante la surpression

ΔP

dans la bulle. On mesure alors la dénivellation

h

dans le manomètre à eau et, à l'aide d'une caméra, la hauteur

b

de la bulle assimilée à une portion de sphère (figure

5

(b)).

Q22. Exprimer le rayon

R

de la bulle en fonction du rayon d'ouverture

a

du compte-gouttes et de la hauteur

b

de la bulle.

Q23. Relier la surpression

ΔP

dans la bulle à la dénivellation

h

dans le manomètre à eau, de masse volumique

ρ_e

Q24. En déduire l'expression du coefficient de tension superficielle

γ

de l'interface entre l'eau savonneuse et l'air en fonction de

h, a, b, ρ_e

et de l'intensité de la pesanteur

g

. Calculer

γ

pour

b = 2a = 2, 0 mm

h = 9, 0 mm

. Comparer au coefficient de tension superficielle

γ_e

de l'interface eau/air, égal à

0, 073 N \cdot m^(- 1)

20^\circC

et proposer une explication.

III. 2 - Mesure d'un angle de contact

On considère maintenant une petite goutte liquide, déposée sur un substrat solide et plongée dans l'air. En négligeant les effets de la pesanteur, la goutte adopte la forme d'une calotte sphérique lorsqu'elle ne s'étale pas totalement. Les tensions superficielles des différentes interfaces mises en jeu conditionnent l'angle

θ_E

, appelé angle de contact, entre le substrat et la tangente à la goutte au niveau de la ligne de contact entre les trois phases, solide, liquide et gazeuse (figure 6).

Figure 6 - Angle de contact d'une goutte déposée sur un substrat solide

On propose dans cette partie d'étudier une méthode interférométrique de mesure d'un angle de contact. Déposée sur un substrat solide d'indice optique

n_s

, la goutte liquide d'indice optique

n_ℓ < n_s

adopte la forme d'une calotte sphérique de centre

O

et de rayon

R

et forme sur le substrat un disque de diamètre

d

(figure 7). On suppose dans toute cette partie que l'angle de contact

θ_E

est très petit :

θ_E≪1rad

La goutte est entièrement éclairée par un faisceau laser élargi, de longueur d'onde dans le vide

λ_0

, parallèle à l'axe de révolution (

O, u⃗_z

) de la goutte, et normal au plan du substrat. Le substrat étant supposé parfaitement réfléchissant, on peut observer des interférences entre le rayon réfléchi sur le dioptre air/liquide en un point

P

situé à la distance

r

de l'axe (

O, u⃗_z

) et le rayon réfléchi en un point

I

sur le dioptre liquide/substrat. La goutte étudiée présente une épaisseur suffisamment faible pour qu'on puisse négliger l'effet de déviation du rayon lumineux traversant la goutte par réfraction et réflexion sur le substrat. En admettant que les deux réflexions au niveau des interfaces n'introduisent pas de déphasage, la différence de marche entre ces deux rayons correspond donc à un aller et retour dans la goutte sur une distance égale à l'épaisseur

e(r)

de la goutte au niveau du point

P

(figure 7).

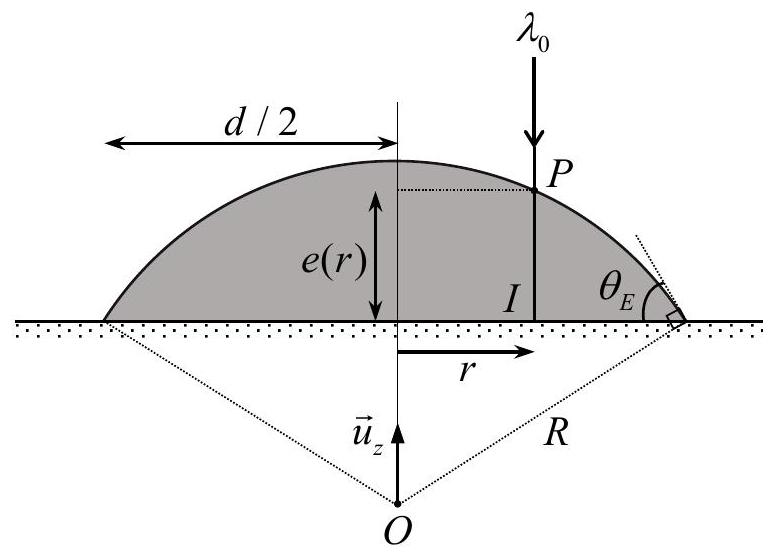

Figure 7 - Grandeurs caractéristiques d'une goutte déposée sur un substrat solide

Q25. On qualifie les franges d'interférences de franges d'égale épaisseur. Expliquer cette dénomination. Justifier que ces franges sont circulaires.

Q26. Comment peut-on observer en pratique les franges d'interférences localisées au voisinage du plan du substrat?

Q27. En traduisant le fait que le point

P

appartient au cercle de centre

O

et de rayon

R

, montrer que l'épaisseur au niveau de ce point s'écrit :

e(r) = \sqrt(R^2 - r^2) - Rcosθ_E

Q28. En se limitant à un développement au deuxième ordre en

θ_E

, exprimer

R

en fonction de

d

θ_E

. Déduire de ces résultats que

e(r) ≅ 1/4dθ_E(1 - (4r^2)/(d^2))

Q29. Exprimer la différence de marche

δ(r)

en fonction de l'épaisseur locale

e(r)

et de l'indice

n_ℓ

de la goutte. En déduire l'ordre d'interférences

p(r)

en fonction de

n_ℓ, d, r, λ_0

θ_E

Q30. On écrit l'ordre d'interférences au centre de la figure d'interférences (

r = 0

) sous la forme :

p(r = 0) = p_0 + ε

avec

p_0

un entier et

0 \leq ε < 1

. On utilise l'indice

m

pour repérer les anneaux brillants sachant que

m = 1

correspond au premier anneau brillant à partir du centre. Exprimer l'ordre d'interférences

p(r_m)

m

-ième anneau brillant de rayon

r_m

en fonction de

p_0

m

. Donner le nombre d'anneaux brillants observables en fonction de

p_0

L'expérience est réalisée en déposant une microgoutte d'un fondu de polymère, le polydiméthylsiloxane (PDMS), sur une couche lisse de silice. On obtient la figure d'interférences suivante (figure 8).

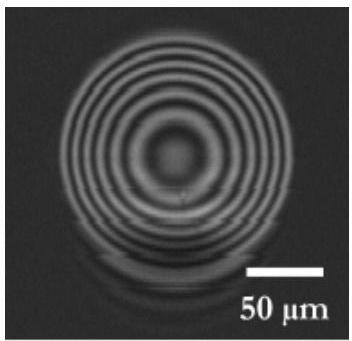

Figure 8 - Figure d'interférences avec une goutte de PDMS sur une couche de silice

On déduit directement de la figure les rayons

r_m

des 6 premiers anneaux brillants (tableau 2).

$m$	1	2	3	4	5	6
$r_m(μ m)$	30	46	57	67	75	83

Tableau 2 - Rayons des premiers anneaux brillants

Q31. Les grandeurs

n_ℓ, d

λ_0

étant supposées connues, expliquer comment exploiter graphiquement ces données expérimentales afin d'en déduire l'angle de contact

θ_E

. Déterminer

θ_E

sachant que

n_ℓ = 1, 4; d = 174μ m

λ_0 = 658 nm

III. 3 - Glissement d'un liquide sur une paroi solide en microfluidique

Il est possible d'atteindre par voie chimique des angles de contact allant jusqu'à

120^\circ

pour des surfaces lisses hydrophobes. À l'image de la constitution de la feuille de lotus, rendre la surface rugueuse par l'adjonction de micro-textures a permis d'observer à l'échelle macroscopique des angles de contact apparent pouvant avoisiner

180^\circ

. On parle alors de superhydrophobie ou encore d'effet lotus.
L'étude d'écoulements au sein de microsystèmes, c'est-à-dire de canaux de taille de l'ordre de quelques dizaines de micromètres, présente aujourd'hui un enjeu industriel majeur. Des recherches portent sur l'utilisation de surfaces hydrophobes texturées pour lesquelles l'expérience met en évidence des propriétés de glissement des liquides à l'échelle de la microfluidique, donc une réduction des effets de friction de l'écoulement sur les parois solides.
On propose dans cette sous-partie d'étudier l'influence du glissement d'un liquide sur une paroi solide dans le cas d'un écoulement de Poiseuille plan.
Le liquide considéré est assimilé à un fluide newtonien de masse volumique

ρ

et de viscosité dynamique

η

. L'écoulement est stationnaire, incompressible et unidirectionnel. Il s'effectue entre deux plans, fixes dans le référentiel d'étude galiléen, de longueur

L

selon

u⃗_x

, de largeur considérée comme infinie selon

u⃗_y

, situés en

z = - h/2

z = + h/2

(figure 9).

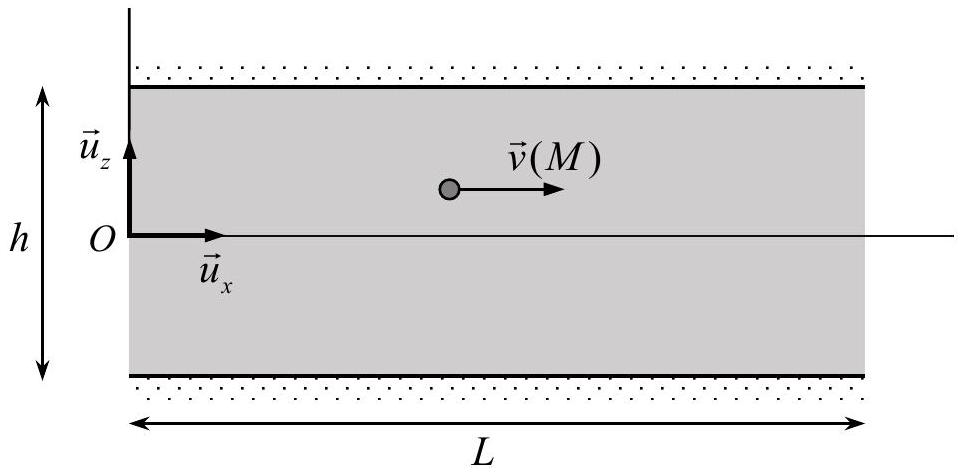

Figure 9 - Écoulement dans un canal rectangulaire (écoulement de Poiseuille plan)

L'écoulement est induit par un gradient de pression horizontal, appliqué parallèlement à la direction

u⃗_x

, de la forme

(\partialP)/(\partialx) = - K

où

K

est une constante positive. Les effets de la pesanteur sont par ailleurs négligés. Dans ces conditions, le champ des vitesses en tout point

M

entre ces deux plans est de la forme

v⃗(M) = v_x(z)u⃗_x

et l'équation de Navier-Stokes se réduit à la forme:

ρ(v⃗ \cdot grad^(\to-))v⃗ = - grad^(\to-)(P) + ηΔv⃗

Q32. Rappeler le sens physique de chacun des termes de l'équation de Navier-Stokes réduite de l'énoncé.

Q33. Calculer le nombre de Reynolds Re pour un écoulement d'eau dans un canal d'une hauteur de

10μ m

à une vitesse typique de

1 mm \cdot s^(- 1)

. Comment se simplifie dans ces conditions l'équation de Navier-Stokes?

Q34. Justifier que la forme supposée du champ des vitesses (écoulement parallèle) conduit à la même simplification et ce, indépendamment de la valeur du nombre de Reynolds.

Q35. Montrer finalement que l'équation de Navier-Stokes se réduit ici à :

- (\partialP)/(\partialx) + η(\partial^2 v_x)/(\partialz^2) = 0

.
La condition de non glissement habituellement adoptée dans les écoulements à une échelle macroscopique suppose la vitesse relative liquide-solide nulle. L'existence d'un glissement observé à l'échelle micrométrique impose de fait une modification des conditions aux limites pour le champ des vitesses en

z = \pm h/2

. Navier puis Maxwell ont proposé d'écrire ces conditions sous la forme :

v_x(z = + h/2) = - L_g(\partialv_x)/(\partialz)|_(z = + h/2) et v_x(z = - h/2) = + L_g(\partialv_x)/(\partialz)|_(z = - h/2)

où la longueur

L_g

est appelée longueur de glissement.
Q36. Déduire de ces conditions aux limites que

v_x(z) = (KL_g h)/(2η) + K/(2η)((h^2)/4 - z^2)

.
Q37. Déterminer les positions théoriques

z_0

des plans au niveau desquels le champ des vitesses devrait s'annuler. Dans l'hypothèse où

L_g≪h

, montrer que

L_g = |z_0| - h/2

. Justifier alors l'appellation longueur de glissement attribuée à la longueur

L_g

Q38. Exprimer le débit volumique

D_v

à travers une section droite comprise entre les deux plans et de largeur

ℓ

selon

u⃗_y

Q39. Exprimer

K

en fonction de

L

et de la perte de charge

ΔP = P(0) - P(L)

imposée entre l'entrée (

x = 0

) et la sortie (

x = L

) du canal.

Q40. En déduire que

ΔP = R_h D_v

. Donner l'expression de

R_h

en fonction de

η, L_g

et des dimensions du canal. Justifier par une analogie électrique le nom de «résistance hydraulique » qu'on lui donne.

Q41. En considérant que

L_g/h = 0, 5

, calculer le rapport

R_h/R_(h, ng)

où

R_(h, ng)

désigne la résistance hydraulique en l'absence de glissement (

L_g = 0

). Conclure.

FIN

Questions fréquentes

4 questions

Sur quels chapitres porte le sujet CCINP physique PC 2021 ?

Sur le dipôle électrostatique et la mécanique du point (gecko), la diffusion thermique et les résistances thermiques (manchot empereur), puis la tension superficielle, les interférences et la mécanique des fluides visqueux (feuille de lotus).

Quelles erreurs le jury du CCINP physique PC 2021 a-t-il le plus relevées ?

Des applications numériques fausses faute de conversions d'unités, un sens physique flou du vecteur densité de courant thermique, des associations de résistances thermiques non justifiées et de nombreuses erreurs de calcul et de géométrie.

Le sujet de physique PC CCINP 2021 est-il faisable en première année ?

Pas vraiment : selon le rapport, les thèmes abordés relèvent essentiellement de la deuxième année.

Comment traiter la résolution de problème du CCINP physique PC 2021 ?

Pour la question 9, le jury attend des hypothèses et des notations explicites, une expression littérale avant l'application numérique, et note que l'approche énergétique donnait les meilleures résolutions. Étudier la seule chute libre rapportait déjà des points.

Pas de description pour le moment

Commentaires• CCINP Physique PC 2021

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...
