Mines Physique 2 PC 2021Sujet, corrigé et rapport du jury
Enquête autour de la source GRS 1915+105
Faisable en sup ?
Faisable en partie en PCSI : 21 questions sur 22, parties II et III en entier. Autres questions faisables en PCSI
Autres premières années : PTSI 16 · TSI1 15 · BCPST1 18 questions.
Détail par partie
- Partie I : La nature de GRS 1915+1059/10En partie
- Partie II : La nature de l'astre central6/6Faisable
- Partie III : Ejection par l'astre central6/6Faisable
Téléchargements
Présentation du sujet
Difficulté moyenneAstrophysique : enquête sur la source Grs 1915+105, étoile ordinaire ou objet compact, jets superluminiquesAfficher ou masquer la section
Présentation du sujet
Difficulté moyenneLe sujet part de l'observation de la source astronomique Grs 1915+105 pour déterminer sa nature. Il compare l'hypothèse d'une étoile ordinaire à celle d'un objet compact accrétant de la matière, avant d'exploiter la vitesse radiale d'une étoile compagnon puis le mouvement apparent de deux jets de matière éjectés pour estimer la masse de l'objet central.
- 1I. La nature de Grs 1915+105deuxième annéeComparaison entre l'hypothèse d'une étoile normale (limite d'Eddington) et celle d'un objet compact (rayon de Schwarzschild) à partir de la variabilité temporelle de la source.
- 2II. La nature de l'astre centralpremière annéeÉtude du mouvement à deux corps et de l'effet Doppler pour estimer la masse de l'objet compact à partir de la vitesse radiale de son compagnon.
- 3III. Éjection par l'astre centralpremière annéeInterprétation cinématique du mouvement apparent des deux jets de matière éjectés par la source pour en déduire la masse de l'objet compact.
Difficulté moyenne. Le jury indique que le sujet reposait essentiellement sur des notions de première année et qu'une longueur raisonnable a permis d'aborder un nombre important de questions, mais note que les dernières questions du problème ont été très peu abordées.
L'épreuve en chiffres
Moyenne 9,58 / 20 · écart-type 3,82 · 3 332 présents · où vous situez-vous ?Afficher ou masquer la section
L'épreuve en chiffres
- Moyenne
- 9,58/ 20
- Écart-type
- 3,82
- Présents
- 3 332
- Coefficient
- 5
- Durée
- 4 h
Votre note sur 20 à ce sujet, en conditions de concours.
Source : document officiel du concours, épreuve du 29 avril 2021. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
4 erreurs relevéesConfusion année-lumière et unité astronomique · Masse attribuée à tort à un photon · Manque de recul sur les résultats numériquesAfficher ou masquer la section
Ce qu'a observé le jury
4 erreurs relevéesLe jury a globalement apprécié le sujet, jugé de longueur raisonnable et permettant de traiter un nombre important de questions. Il souligne qu'une bonne maîtrise des forces newtoniennes était la clé de la réussite, tout en regrettant que de nombreuses questions proches du cours n'aient pas été abordées ou aient été traitées de manière erronée.
Les erreurs les plus sanctionnées
- 1Confusion année-lumière et unité astronomiqueQ1
De nombreux candidats confondent l'année-lumière et l'unité astronomique lors du calcul de la distance de la source.
« De nombreux candidats ont confondu année-lumière et unité astronomique. »
- 2Masse attribuée à tort à un photonQ3, Q9
Pour définir la quantité de mouvement d'un photon, certains candidats lui associent une masse, ce qui n'est pas acceptable.
« il n’est pas acceptable de lui associer une masse »
- 3Manque de recul sur les résultats numériquesQ16
Une masse d'étoile obtenue plusieurs ordres de grandeur en dessous de celle du Soleil aurait dû alerter les candidats sur une erreur.
« une masse de l’étoile inférieure de plusieurs ordres de grandeur à celle du Soleil doit faire réagir »
- 4Dernières questions du problème délaisséesQ21, Q22
Les questions finales portant sur la vitesse d'éjection des jets de matière ont été très peu abordées, faute de temps.
« Questions très peu abordées. »
Ce qui a été bien réussi
- La majorité des candidats a su localiser la constellation contenant Grs 1915+105 à l'aide du document fourni.
- Le jury a apprécié qu'une majorité de copies soit correctement rédigée et bien présentée, avec des résultats mis en valeur et des schémas tracés à la règle.
Conseils du jury
- Rester critique face aux résultats numériques obtenus, afin de repérer toute incohérence.
- Mener chaque application numérique jusqu'à une valeur numérique complète, sans laisser de fraction, de racine non estimée ou de puissance de dix non entière.
- Gérer son temps pour pouvoir aborder les dernières questions du problème.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Corrigé détaillé
22 questionsIndice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.Afficher ou masquer la section
Corrigé détaillé
22 questions22 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.
- Q1A l'aide du document 1, indiquer dans quelle constellation se trouve GRS 1915+105. Avec un seul chiffre…
- Q2Exprimer en fonction de, et.
- Q3Rappeler l'expression de l'énergie transportée par un photon puis exprimer le nombre de photons qui arrivent…
- Q4Exprimer la force de radiation exercée par les photons sur l'élément de matière en fonction de,, et.
- Q5Exprimer, notamment en fonction du rapport, la luminosité maximale permettant un équilibre entre force…
- Q6Le rapport est une constante indépendante des paramètres de l'étoile. En prenant, exprimer la limite…
- Q7En utilisant le document 2, déterminer la plus petite échelle de variabilité temporelle de GRS 1915+105. En…
- Q8Exprimer la variation d'énergie potentielle causée par l'accrétion d'un élément de masse, initialement situé…
Voir les 14 autres questionsMasquer les autres questions
- Q9Exprimer l'énergie mécanique d'un objet ponctuel de masse, de vitesse, subissant une force d'attraction…
- Q10Un calcul relativiste rigoureux conduit à estimer le rayon de la dernière orbite stable d'une particule…
- Q11Ecrire les équations différentielles vérifiées par les vecteurs et. En déduire que le référentiel centré sur…
- Q12Faire un schéma de la situation. Exprimer la période perçue par le détecteur en fonction de,, et. En…
- Q13Reproduire et compléter le schéma en indiquant par des flèches la vitesse et sa projection pour une position…
- Q14Déterminer les deux valeurs de l'angle correspondant à la plus petite et la plus grande valeur de la vitesse…
- Q15On cherche à présent à relier la vitesse du compagnon aux caractéristiques de son orbite. Retrouver la…
- Q16Exprimer en fonction de et. Calculer numériquement la valeur de (en masses solaires) et en déduire une masse…
- Q17Donner un ordre de grandeur des fréquences correspondant aux ondes radio.
- Q18Sur la figure du document 5, pourquoi peut-on affirmer sans calcul que la vitesse angulaire apparente des…
- Q19Exprimer la distance entre la source centrale et chaque éjecta à la date, en déduire le déplacement apparent…
- Q20On étudie en particulier la fonction. Quelle relation doit vérifier l'angle pour que soit maximale ? Que…
- Q21Exprimer en fonction de, et puis en fonction de,, et. A l'aide des valeurs trouvées à la question 18…
- Q22A partir de tous les résultats obtenus estimer la valeur numérique de la masse de l'objet compact situé au…
Description
Le sujet part de l'observation de la source astronomique Grs 1915+105 pour déterminer sa nature. Il compare l'hypothèse d'une étoile ordinaire à celle d'un objet compact accrétant de la matière, avant d'exploiter la vitesse radiale d'une étoile compagnon puis le mouvement apparent de deux jets de matière éjectés pour estimer la masse de l'objet central.
Ces sujets peuvent vous intéresser
Lecture du sujet en ligne
L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.Afficher ou masquer la section
Lecture du sujet en ligne
DEUXIÈME ÉPREUVE DE PHYSIQUE
Durée de l'épreuve : 4 heures
L'usage de la calculatrice et de tout dispositif électronique est interdit.
L'énoncé de cette épreuve comporte 8 pages de texte.

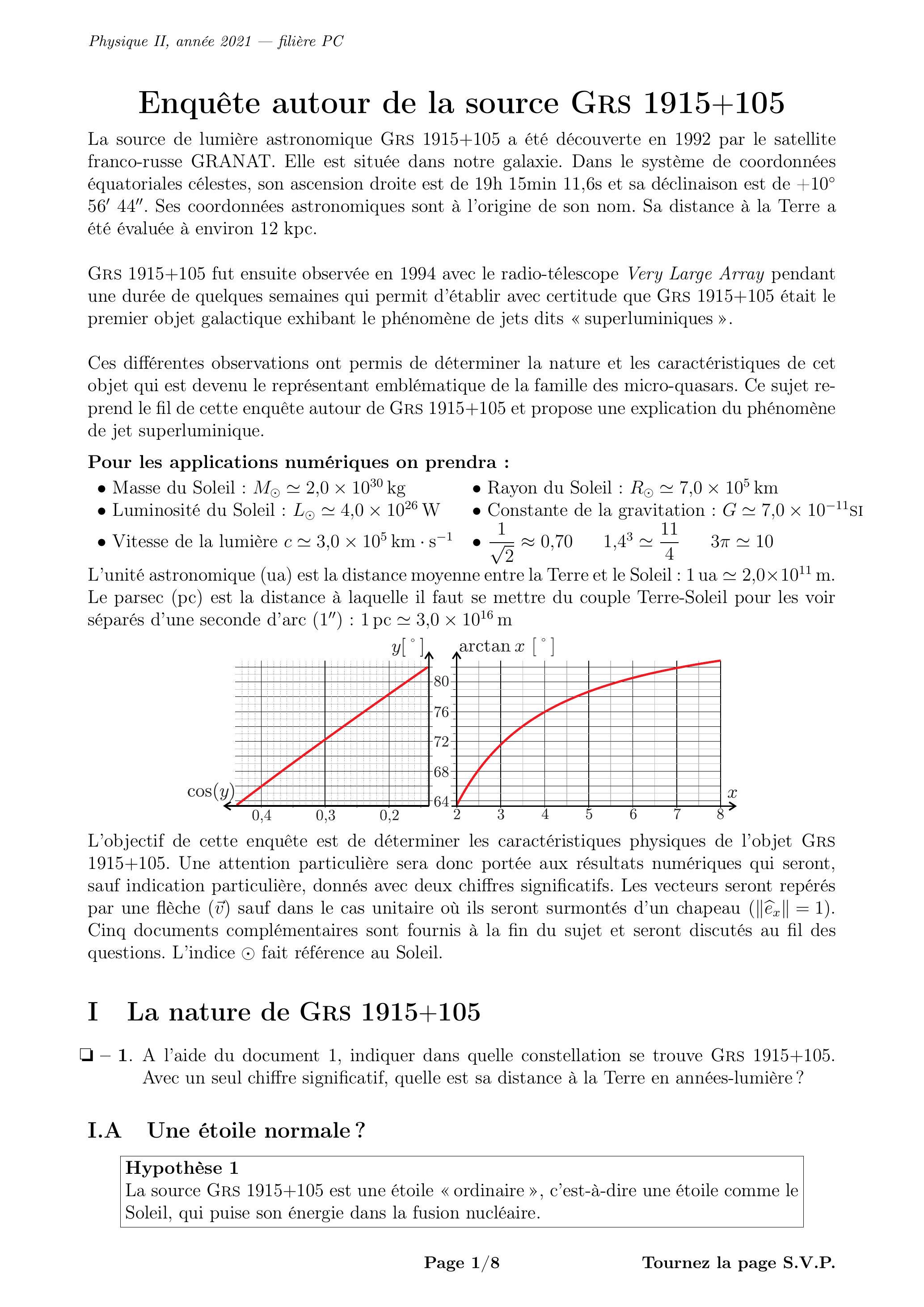

Enquête autour de la source Grs 1915+105
- Masse du Soleil :
M_⊙ ≃ 2, 0 × 10^(30) kg - Rayon du Soleil :
R_⊙ ≃ 7, 0 × 10^5 km - Luminosité du Soleil :
L_⊙ ≃ 4, 0 × 10^(26) W - Constante de la gravitation :
G ≃ 7, 0 × 10^(− 11)SI - Vitesse de la lumière
c ≃ 3, 0 × 10^5 km ⋅ s^(− 1) -

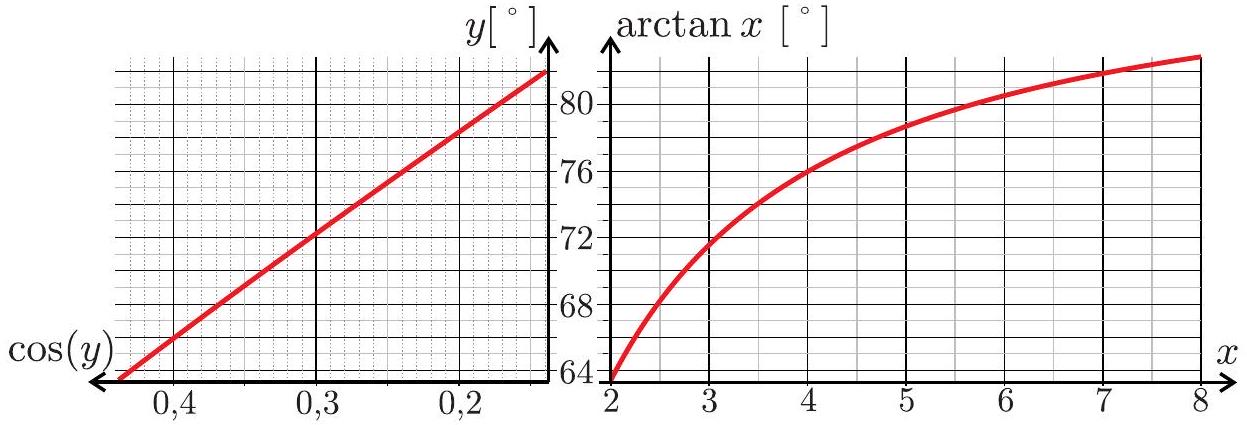

1/(√2) ≈ 0, 70 1, 4^3 ≃ (11)/4 3π ≃ 10

I La nature de Grs 1915+105

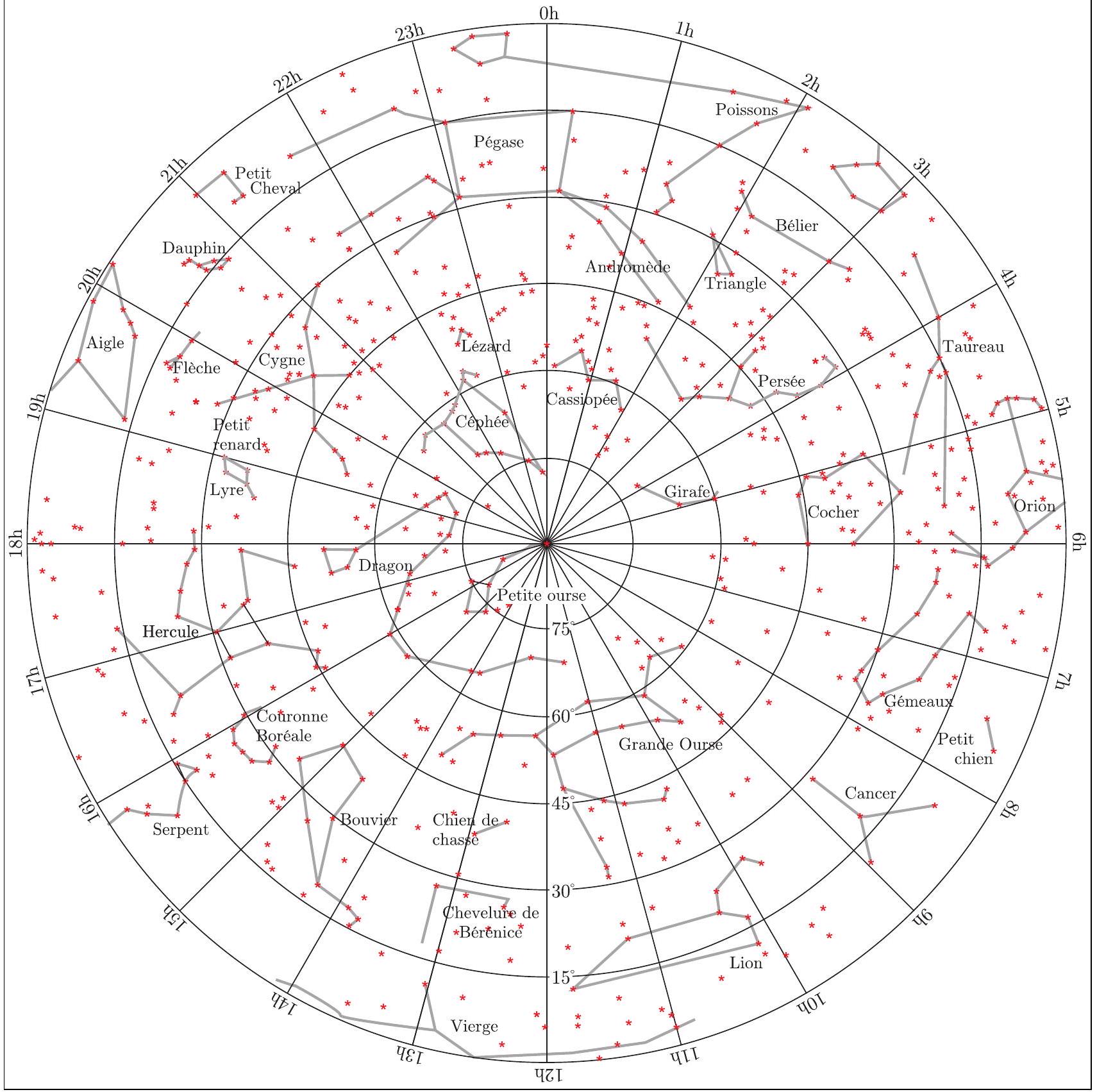

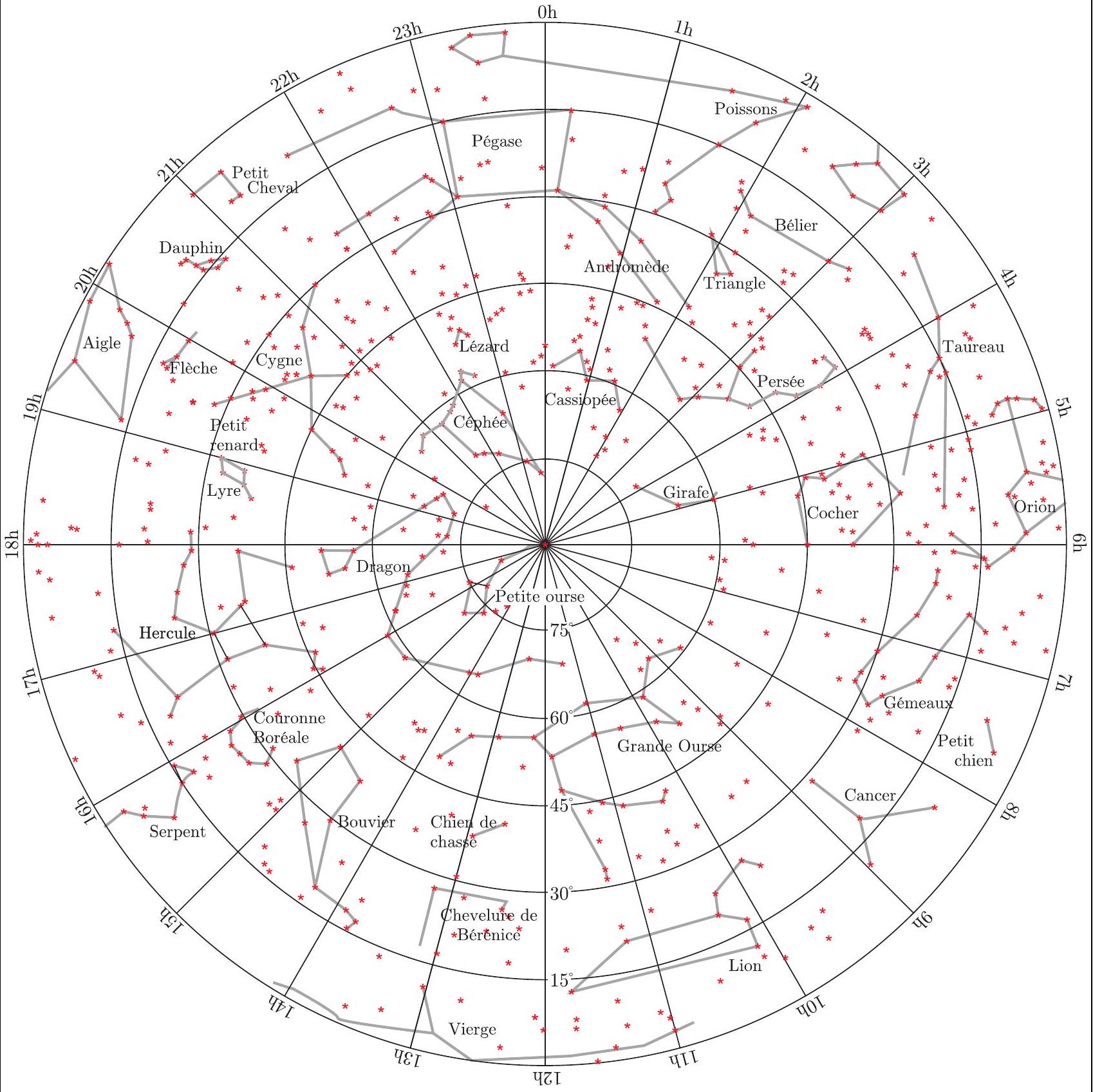

- □- 1. A l'aide du document 1, indiquer dans quelle constellation se trouve Grs 1915+105. Avec un seul chiffre significatif, quelle est sa distance à la Terre en années-lumière ?

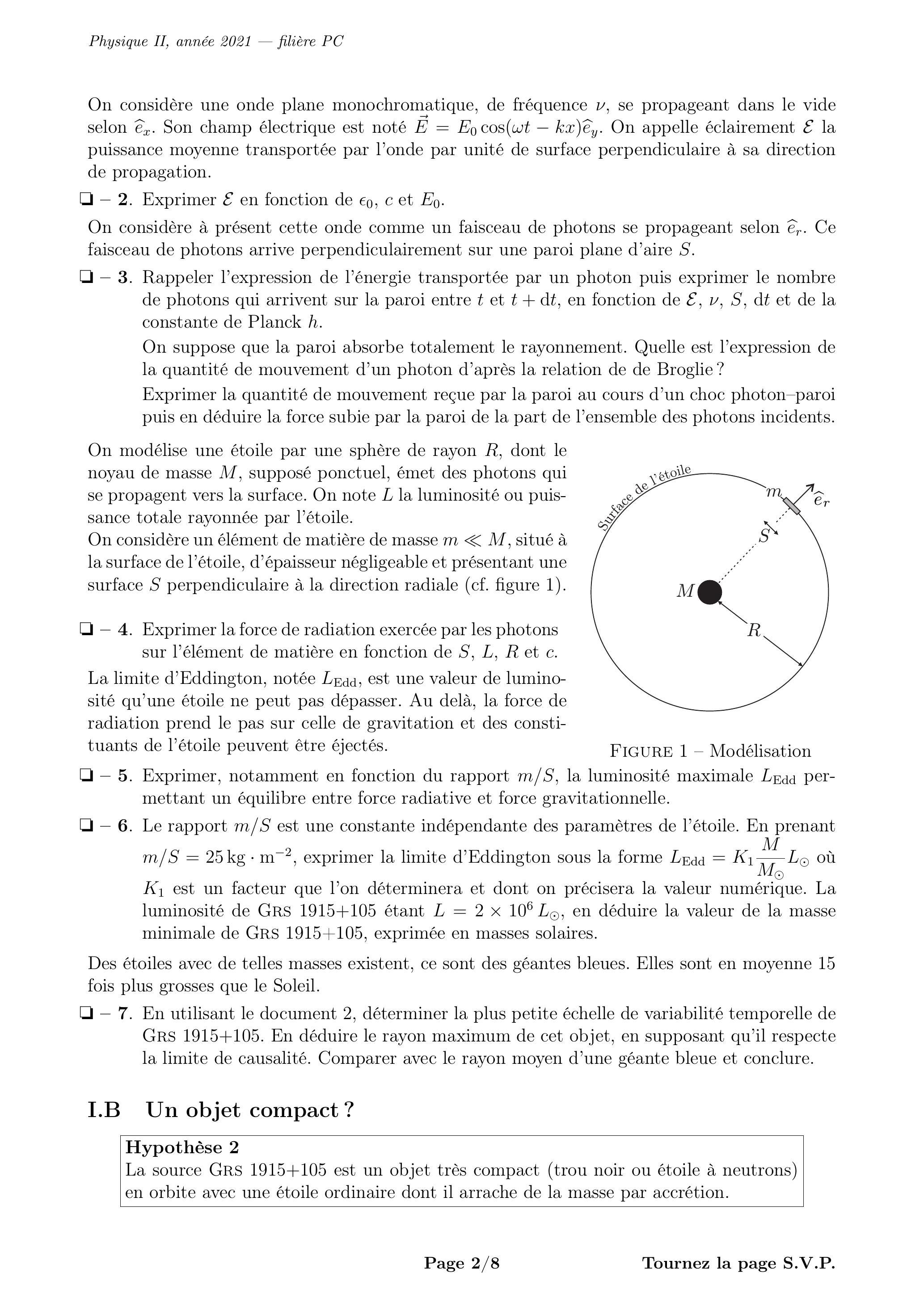

I.A Une étoile normale?
La source Grs 1915+105 est une étoile « ordinaire », c'est-à-dire une étoile comme le Soleil, qui puise son énergie dans la fusion nucléaire.
□ - 2. Exprimer
- □- 3. Rappeler l'expression de l'énergie transportée par un photon puis exprimer le nombre de photons qui arrivent sur la paroi entre
t ett + dt , en fonction deE, ν, S, dt et de la constante de Planckh .
On suppose que la paroi absorbe totalement le rayonnement. Quelle est l'expression de la quantité de mouvement d'un photon d'après la relation de de Broglie?
Exprimer la quantité de mouvement reçue par la paroi au cours d'un choc photon-paroi puis en déduire la force subie par la paroi de la part de l'ensemble des photons incidents.

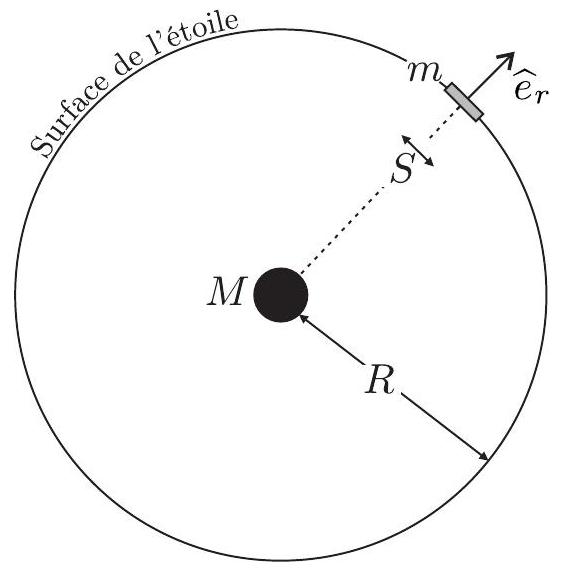

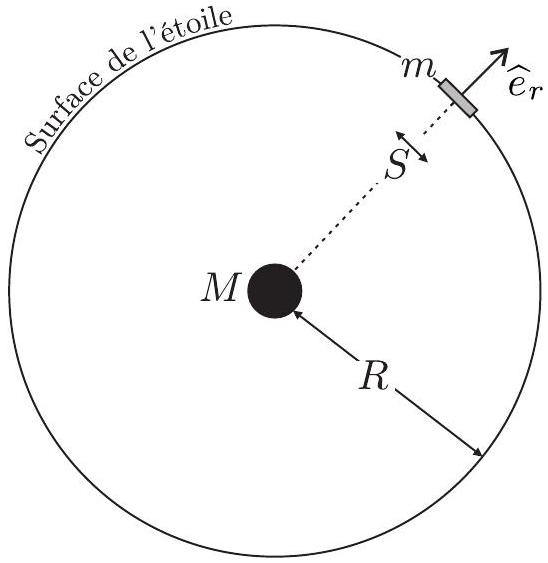

On considère un élément de matière de masse
- □- 4. Exprimer la force de radiation exercée par les photons sur l'élément de matière en fonction de
S, L, R etc .
La limite d'Eddington, notéeL_(Edd) , est une valeur de luminosité qu'une étoile ne peut pas dépasser. Au delà, la force de radiation prend le pas sur celle de gravitation et des constituants de l'étoile peuvent être éjectés.

- □- 5. Exprimer, notamment en fonction du rapport
m/S , la luminosité maximaleL_(Edd) permettant un équilibre entre force radiative et force gravitationnelle. - □- 6. Le rapport
m/S est une constante indépendante des paramètres de l'étoile. En prenantm/S = 25 kg ⋅ m^(− 2) , exprimer la limite d'Eddington sous la formeL_(Edd) = K_1 M/(M_⊙)L_⊙ oùK_1 est un facteur que l'on déterminera et dont on précisera la valeur numérique. La luminosité de Grs 1915+105 étantL = 2 × 10^6 L_⊙ , en déduire la valeur de la masse minimale de Grs 1915+105, exprimée en masses solaires.

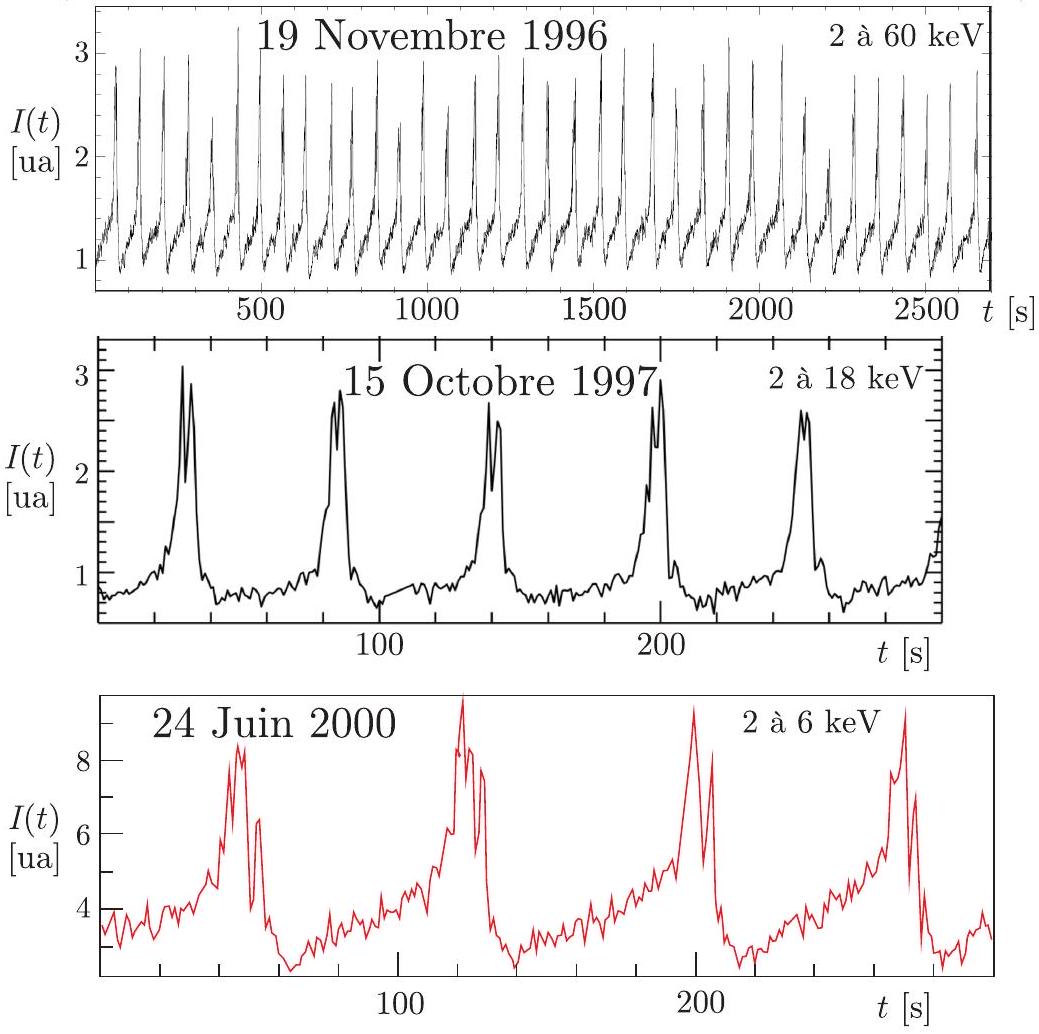

- □- 7. En utilisant le document 2, déterminer la plus petite échelle de variabilité temporelle de Grs 1915+105. En déduire le rayon maximum de cet objet, en supposant qu'il respecte la limite de causalité. Comparer avec le rayon moyen d'une géante bleue et conclure.
I.B Un objet compact?
La source Grs 1915+105 est un objet très compact (trou noir ou étoile à neutrons) en orbite avec une étoile ordinaire dont il arrache de la masse par accrétion.

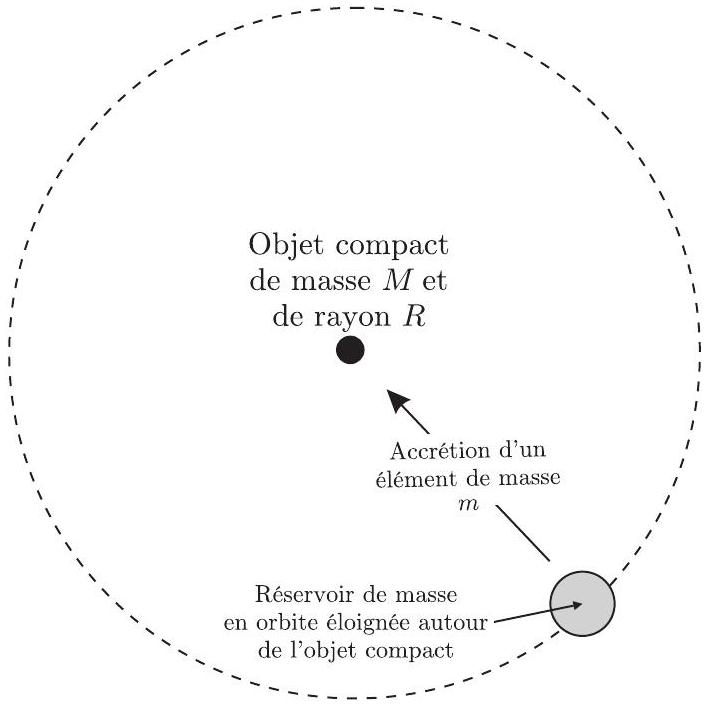

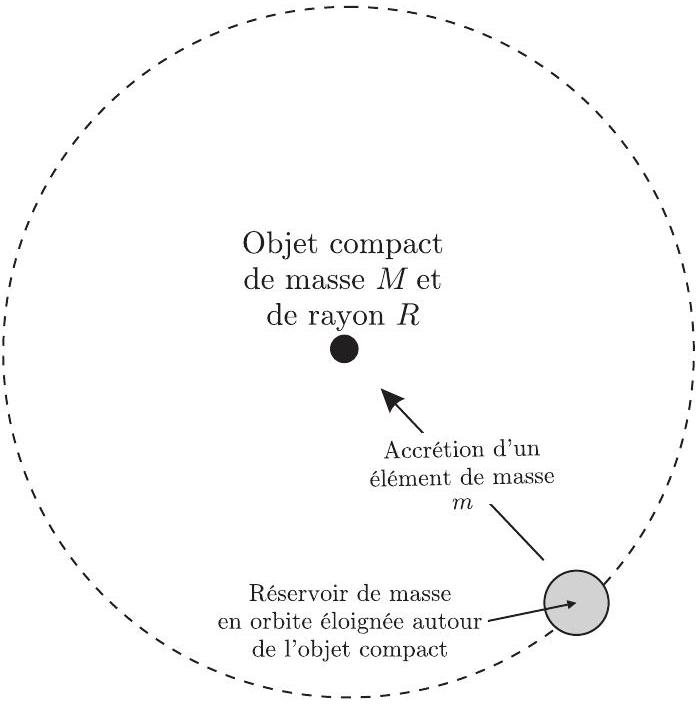

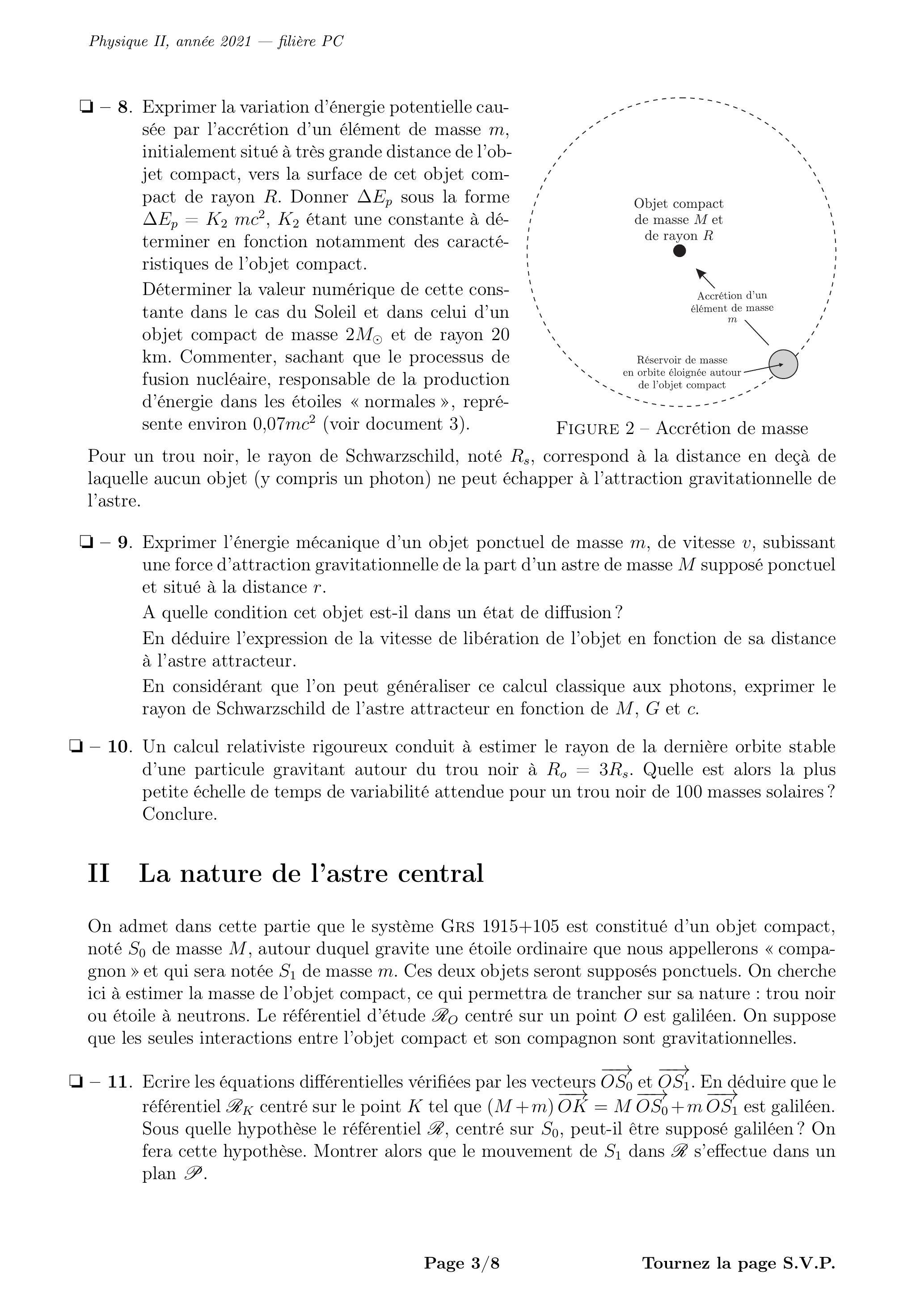

□ - 8. Exprimer la variation d'énergie potentielle causée par l'accrétion d'un élément de masse
Déterminer la valeur numérique de cette constante dans le cas du Soleil et dans celui d'un objet compact de masse

- □- 9. Exprimer l'énergie mécanique d'un objet ponctuel de masse
m , de vitessev , subissant une force d'attraction gravitationnelle de la part d'un astre de masseM supposé ponctuel et situé à la distancer .
A quelle condition cet objet est-il dans un état de diffusion?
En déduire l'expression de la vitesse de libération de l'objet en fonction de sa distance à l'astre attracteur.
En considérant que l'on peut généraliser ce calcul classique aux photons, exprimer le rayon de Schwarzschild de l'astre attracteur en fonction deM, G etc . - □- 10. Un calcul relativiste rigoureux conduit à estimer le rayon de la dernière orbite stable d'une particule gravitant autour du trou noir à
R_o = 3R_s . Quelle est alors la plus petite échelle de temps de variabilité attendue pour un trou noir de 100 masses solaires? Conclure.
II La nature de l'astre central
- □- 11. Ecrire les équations différentielles vérifiées par les vecteurs
OS_0^(→−) etOS_1^(→−) . En déduire que le référentielℛ_K centré sur le pointK tel que(M + m)OK^(→−) = MOS_0^(→−) + mOS_1^(→−) est galiléen. Sous quelle hypothèse le référentielℛ , centré surS_0 , peut-il être supposé galiléen? On fera cette hypothèse. Montrer alors que le mouvement deS_1 dansℛ s'effectue dans un plan𝒫 .

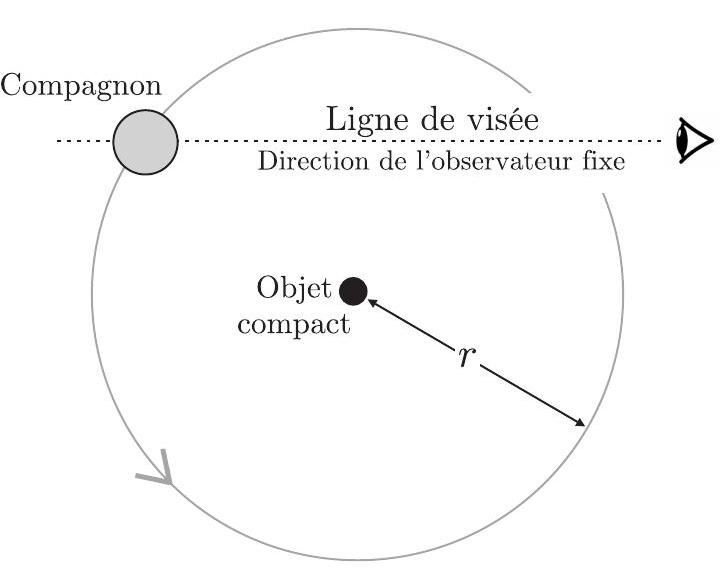

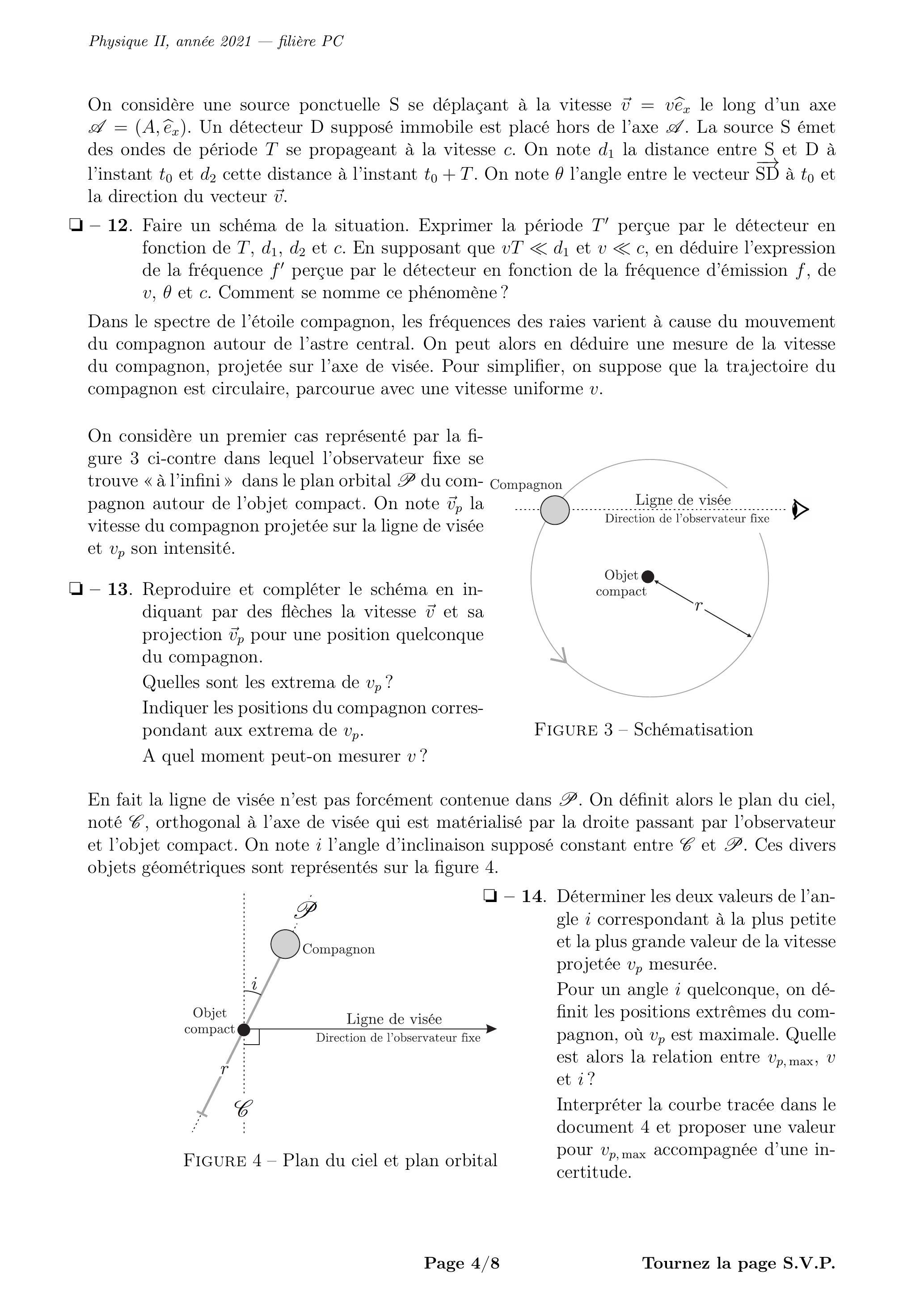

- □- 12. Faire un schéma de la situation. Exprimer la période
T^′ perçue par le détecteur en fonction deT, d_1, d_2 etc . En supposant quevT≪d_1 etv≪c , en déduire l'expression de la fréquencef^′ perçue par le détecteur en fonction de la fréquence d'émissionf , dev, θ etc . Comment se nomme ce phénomène?

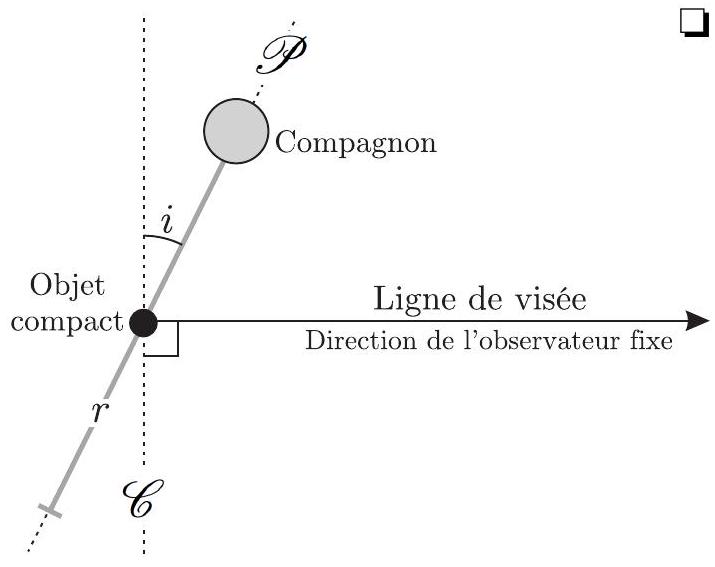

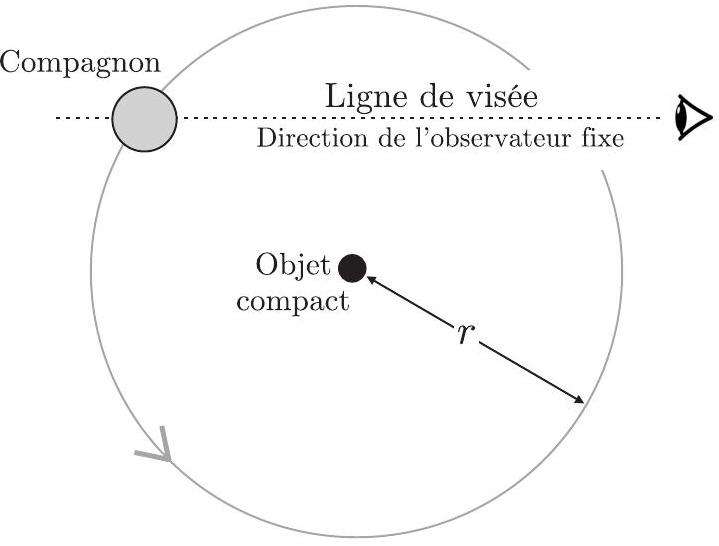

- □- 13. Reproduire et compléter le schéma en indiquant par des flèches la vitesse
v⃗ et sa projectionv⃗_p pour une position quelconque du compagnon.
Quelles sont les extrema dev_p ?
Indiquer les positions du compagnon correspondant aux extrema dev_p .
A quel moment peut-on mesurerv ?


-

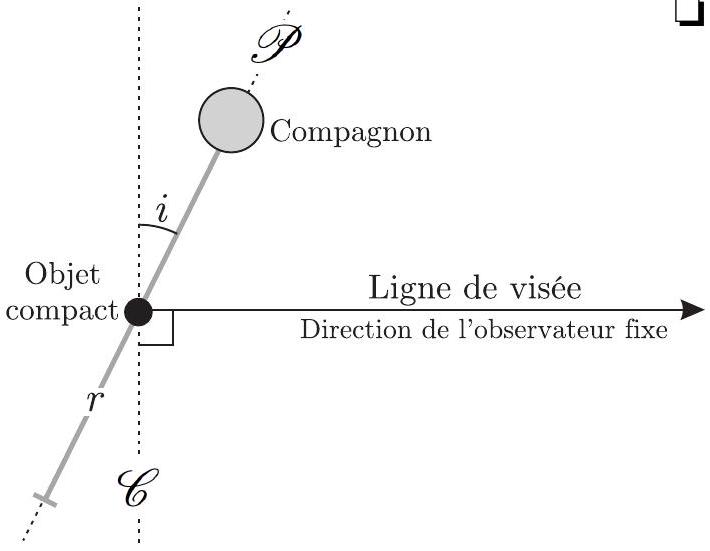

- Déterminer les deux valeurs de l'angle
i correspondant à la plus petite et la plus grande valeur de la vitesse projetéev_p mesurée.
Pour un anglei quelconque, on définit les positions extrêmes du compagnon, oùv_p est maximale. Quelle est alors la relation entrev_(p, max), v eti ?
Interpréter la courbe tracée dans le document 4 et proposer une valeur pourv_(p, max) accompagnée d'une incertitude.
- Déterminer les deux valeurs de l'angle

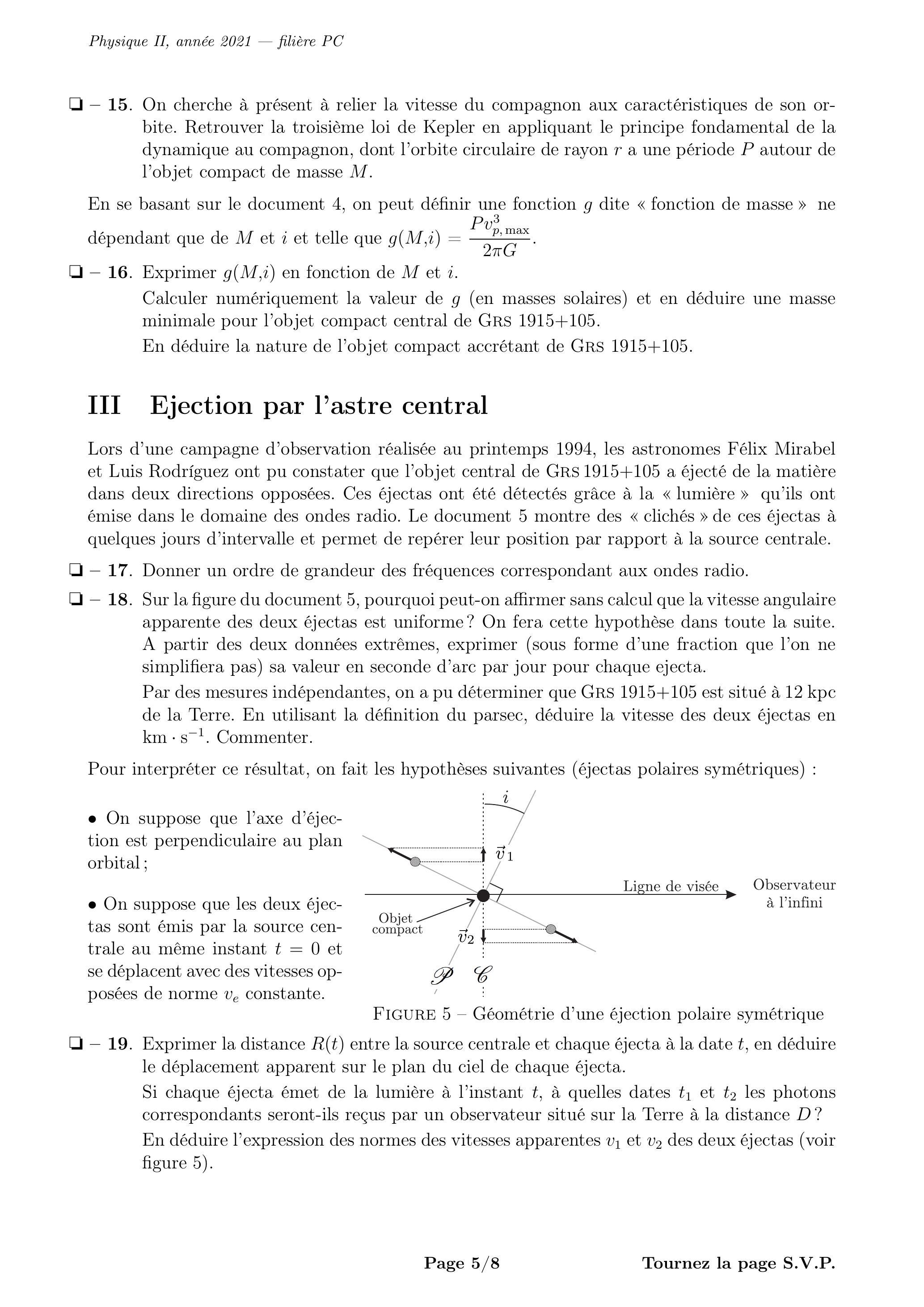

- □- 15. On cherche à présent à relier la vitesse du compagnon aux caractéristiques de son orbite. Retrouver la troisième loi de Kepler en appliquant le principe fondamental de la dynamique au compagnon, dont l'orbite circulaire de rayon
r a une périodeP autour de l'objet compact de masseM .
En se basant sur le document 4, on peut définir une fonctiong dite « fonction de masse » ne dépendant que deM eti et telle queg(M, i) = (Pv_(p, max)^3)/(2πG) . - □- 16. Exprimer
g(M, i) en fonction deM eti .
Calculer numériquement la valeur deg (en masses solaires) et en déduire une masse minimale pour l'objet compact central de Grs 1915+105.
En déduire la nature de l'objet compact accrétant de Grs 1915+105.
III Ejection par l'astre central
- □- 17. Donner un ordre de grandeur des fréquences correspondant aux ondes radio.
- □- 18. Sur la figure du document 5, pourquoi peut-on affirmer sans calcul que la vitesse angulaire apparente des deux éjectas est uniforme? On fera cette hypothèse dans toute la suite. A partir des deux données extrêmes, exprimer (sous forme d'une fraction que l'on ne simplifiera pas) sa valeur en seconde d'arc par jour pour chaque ejecta.
Par des mesures indépendantes, on a pu déterminer que Grs 1915+105 est situé à 12 kpc de la Terre. En utilisant la définition du parsec, déduire la vitesse des deux éjectas enkm ⋅ s^(− 1) . Commenter.

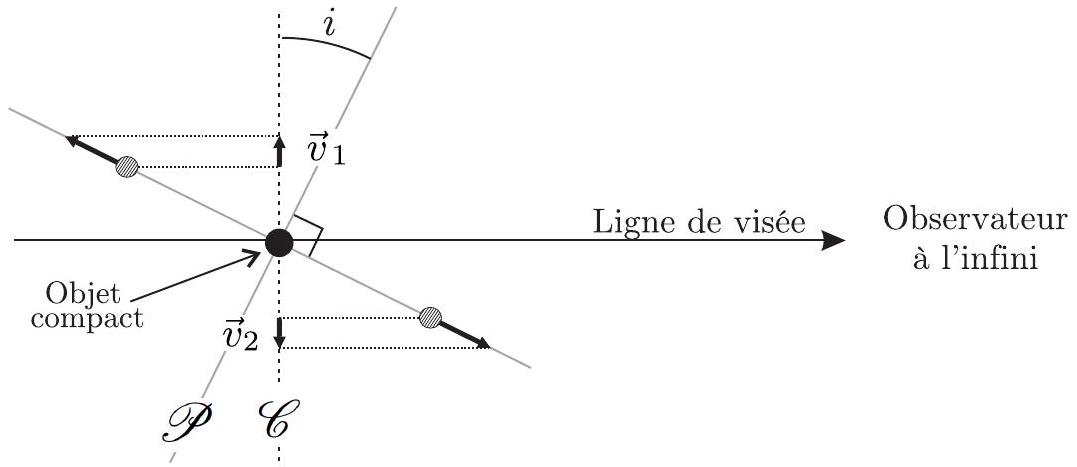

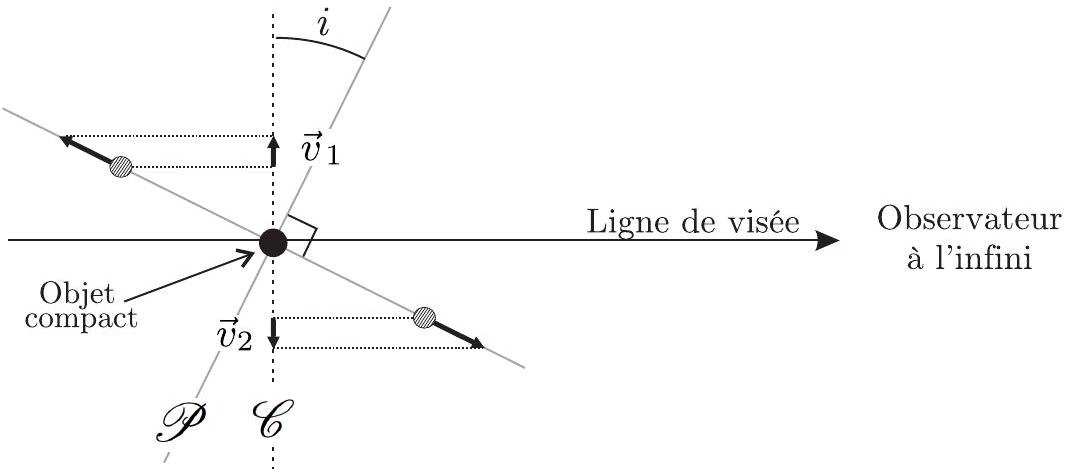

- -On suppose que l'axe d'éjection est perpendiculaire au plan orbital ;
- -On suppose que les deux éjectas sont émis par la source centrale au même instant
t = 0 et se déplacent avec des vitesses opposées de normev_e constante.

- □- 19. Exprimer la distance
R(t) entre la source centrale et chaque éjecta à la datet , en déduire le déplacement apparent sur le plan du ciel de chaque éjecta.
Si chaque éjecta émet de la lumière à l'instantt , à quelles datest_1 ett_2 les photons correspondants seront-ils reçus par un observateur situé sur la Terre à la distanceD ?
En déduire l'expression des normes des vitesses apparentesv_1 etv_2 des deux éjectas (voir figure 5).

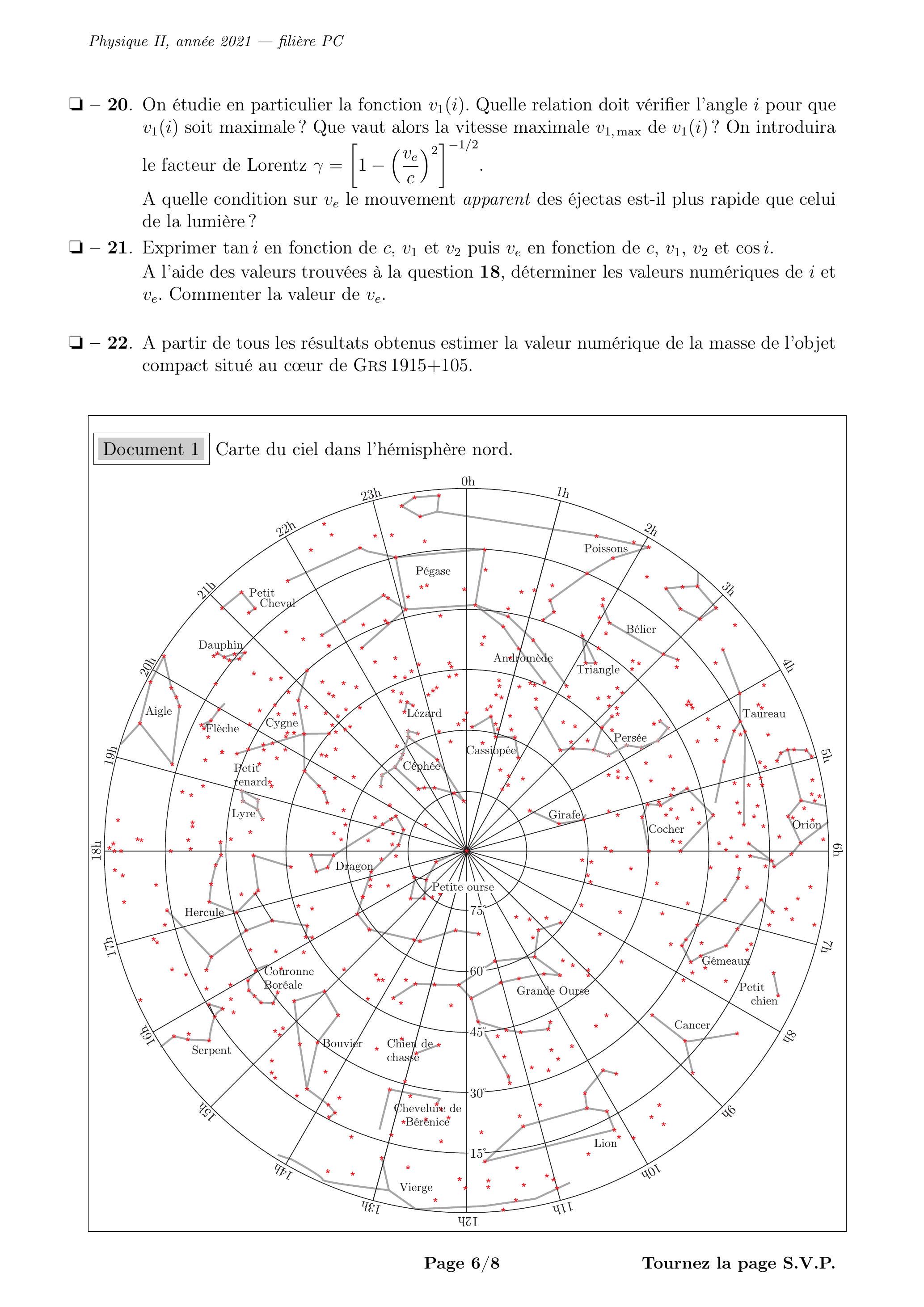

- □- 20. On étudie en particulier la fonction
v_1(i) . Quelle relation doit vérifier l'anglei pour quev_1(i) soit maximale? Que vaut alors la vitesse maximalev_(1, max) dev_1(i) ? On introduira le facteur de Lorentzγ = [1 − ((v_e)/c)^2]^(− 1/2) .
A quelle condition surv_e le mouvement apparent des éjectas est-il plus rapide que celui de la lumière? - □- 21. Exprimer
tani en fonction dec, v_1 etv_2 puisv_e en fonction dec, v_1, v_2 etcosi .
A l'aide des valeurs trouvées à la question 18, déterminer les valeurs numériques dei etv_e . Commenter la valeur dev_e . - □- 22. A partir de tous les résultats obtenus estimer la valeur numérique de la masse de l'objet compact situé au cœur de Grs 1915+105.

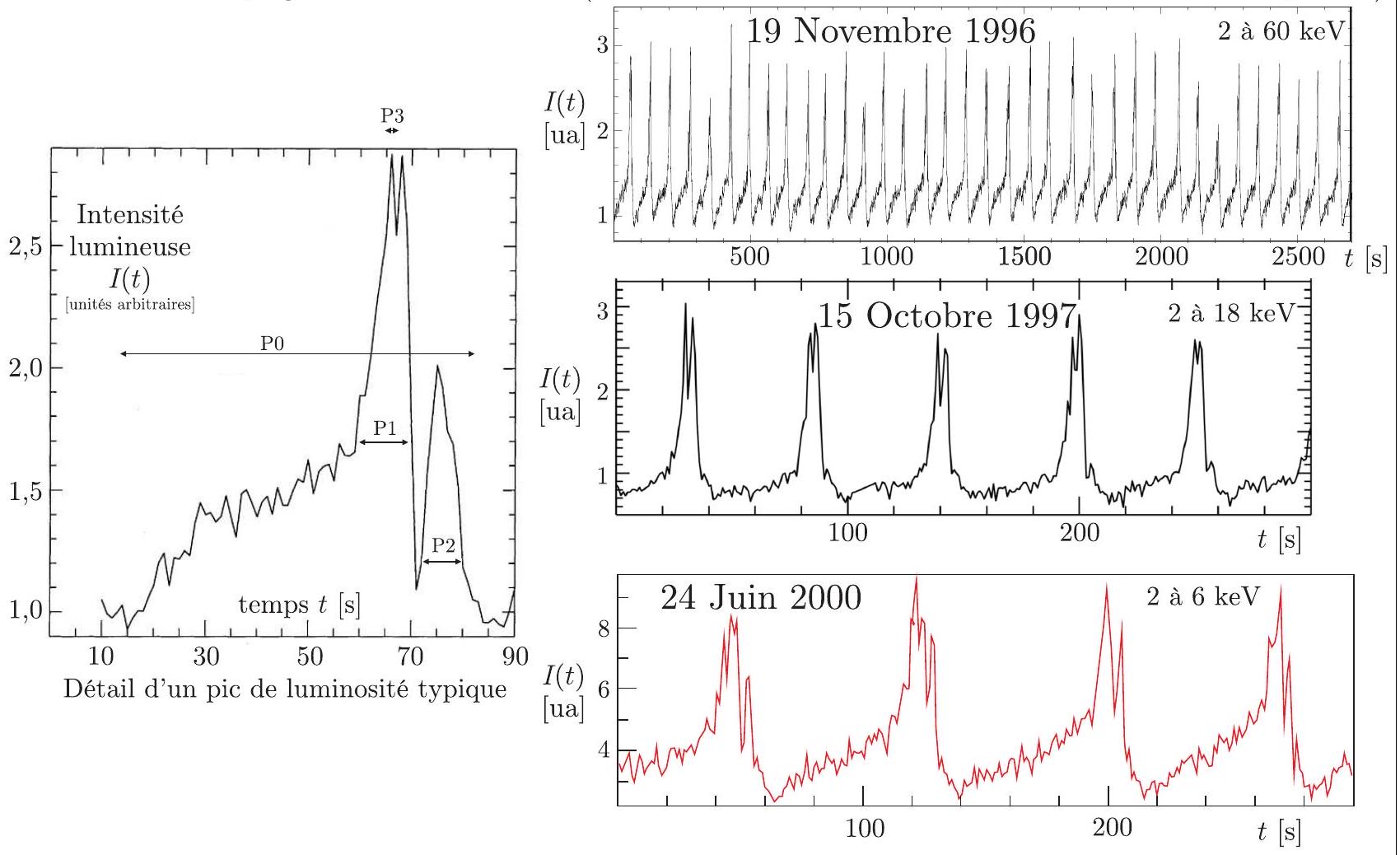

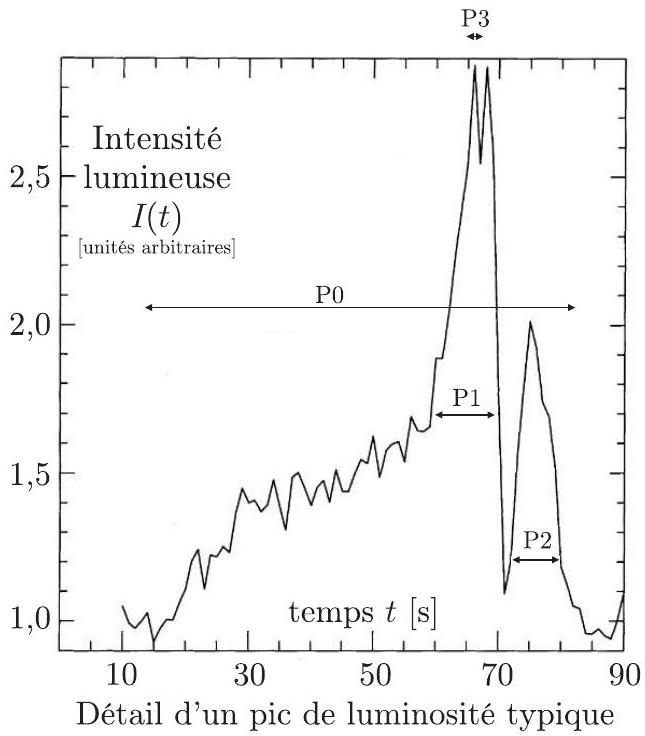

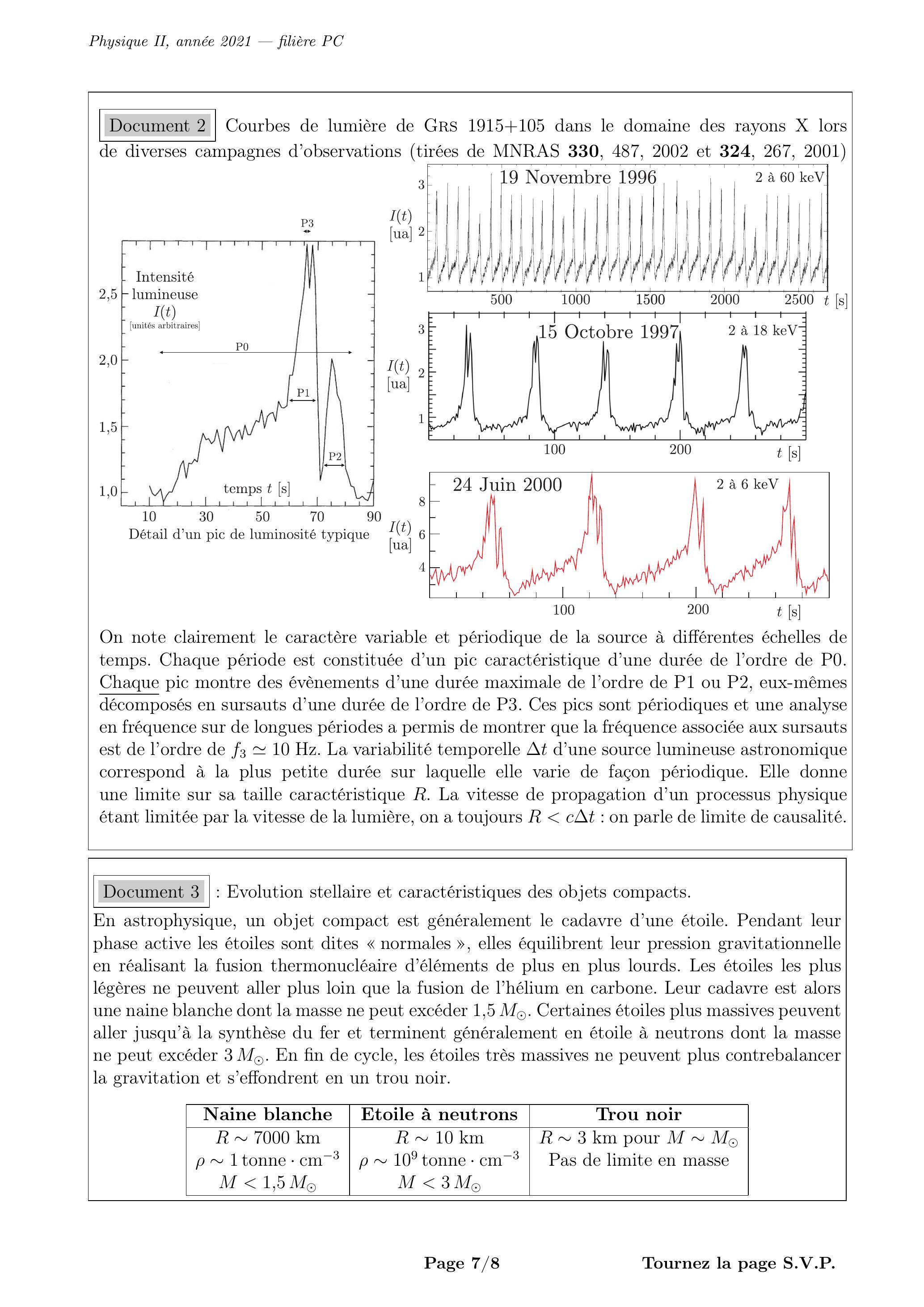

On note clairement le caractère variable et périodique de la source à différentes échelles de temps. Chaque période est constituée d'un pic caractéristique d'une durée de l'ordre de P0. Chaque pic montre des évènements d'une durée maximale de l'ordre de P1 ou P2, eux-mêmes décomposés en sursauts d'une durée de l'ordre de P3. Ces pics sont périodiques et une analyse en fréquence sur de longues périodes a permis de montrer que la fréquence associée aux sursauts est de l'ordre de
En astrophysique, un objet compact est généralement le cadavre d'une étoile. Pendant leur phase active les étoiles sont dites « normales », elles équilibrent leur pression gravitationnelle en réalisant la fusion thermonucléaire d'éléments de plus en plus lourds. Les étoiles les plus légères ne peuvent aller plus loin que la fusion de l'hélium en carbone. Leur cadavre est alors une naine blanche dont la masse ne peut excéder
| Naine blanche | Etoile à neutrons | Trou noir |
|
|
|
|

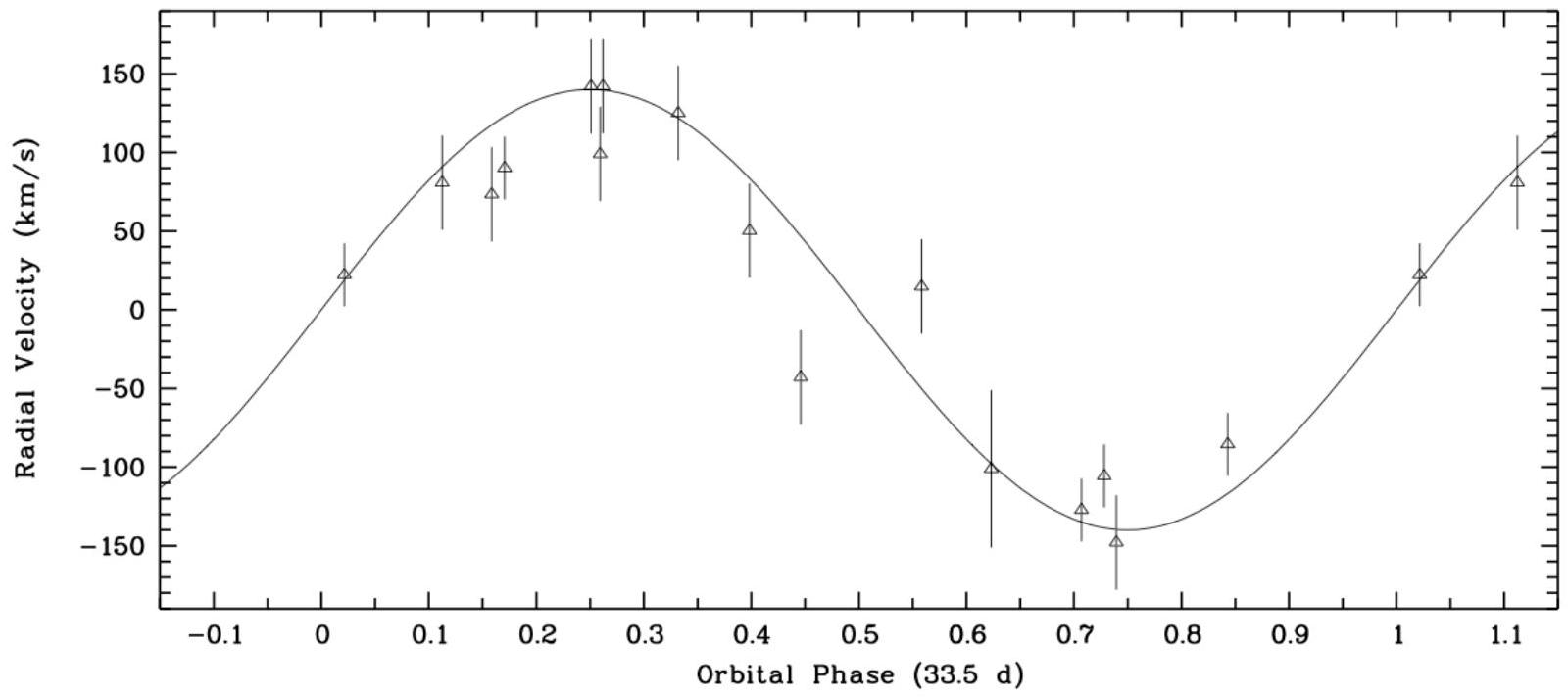

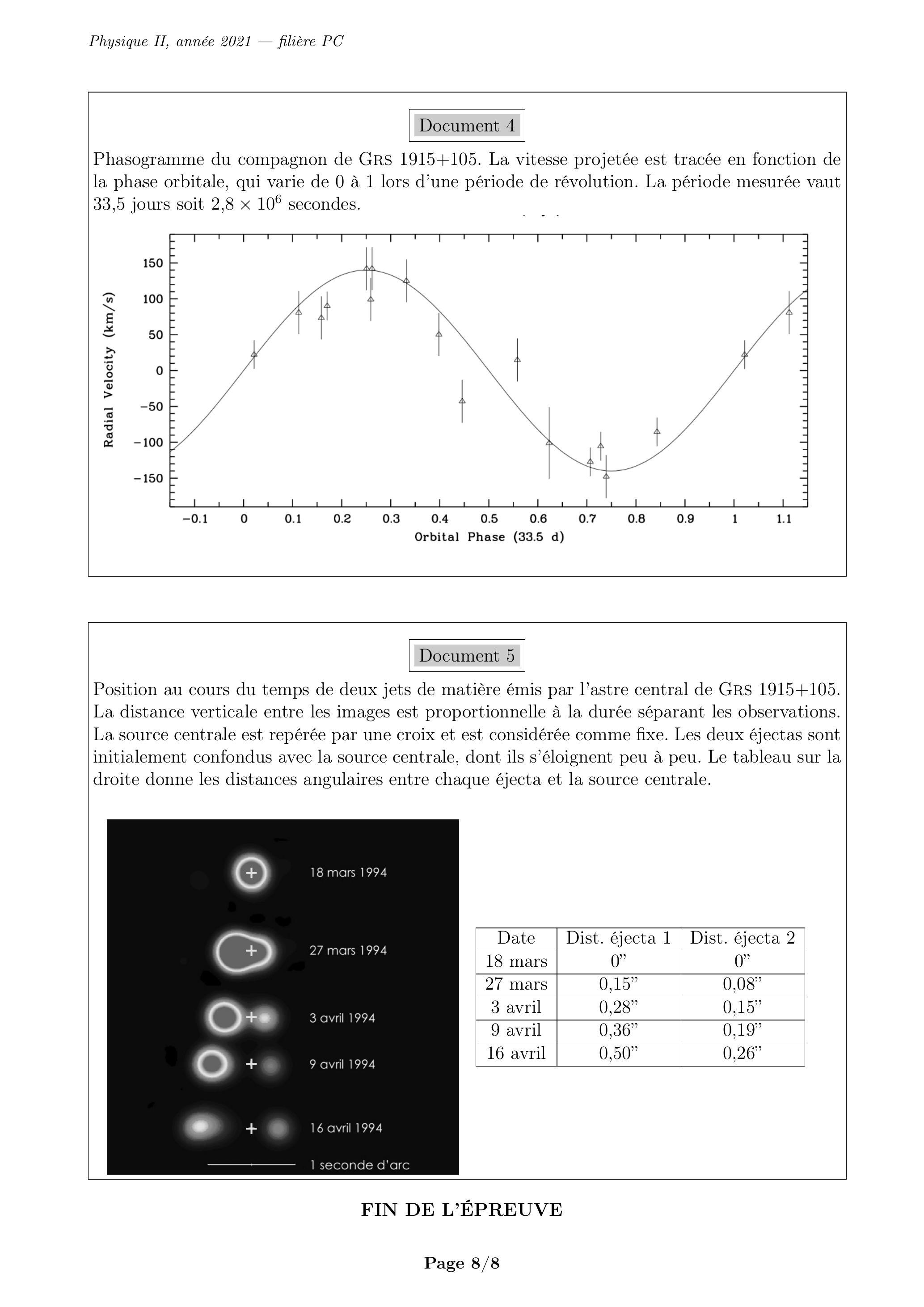

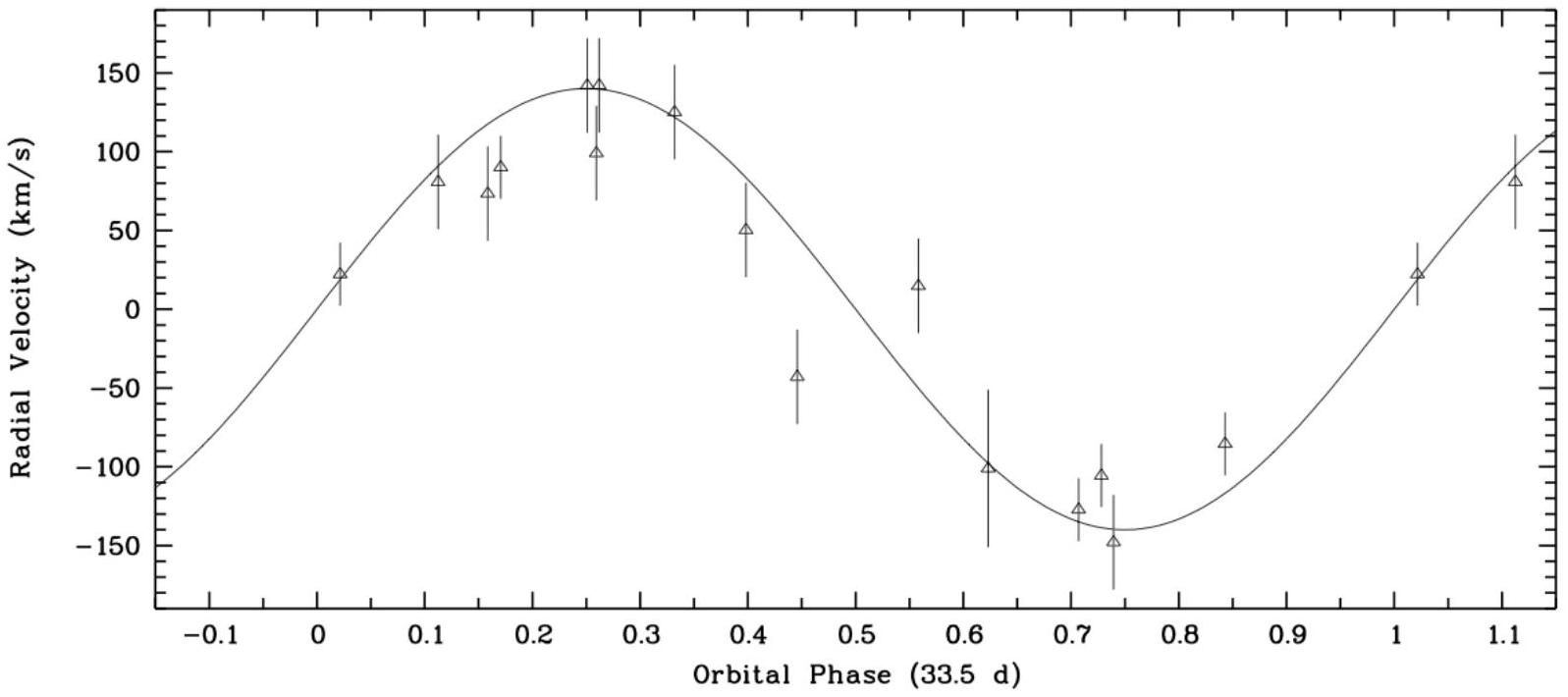

Phasogramme du compagnon de Grs 1915+105. La vitesse projetée est tracée en fonction de la phase orbitale, qui varie de 0 à 1 lors d'une période de révolution. La période mesurée vaut 33,5 jours soit

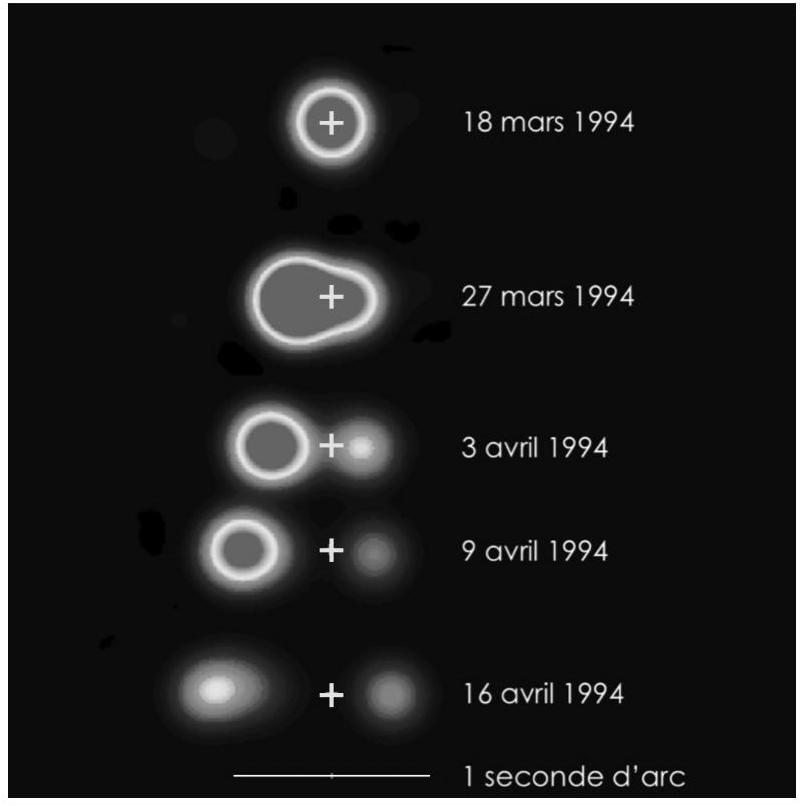

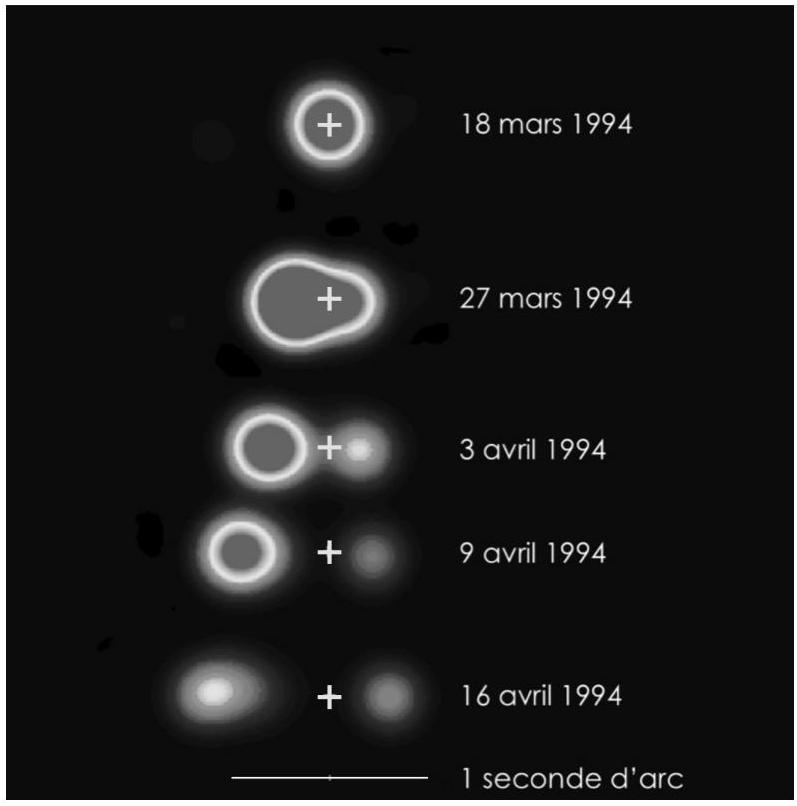

Position au cours du temps de deux jets de matière émis par l'astre central de Grs 1915+105. La distance verticale entre les images est proportionnelle à la durée séparant les observations. La source centrale est repérée par une croix et est considérée comme fixe. Les deux éjectas sont initialement confondus avec la source centrale, dont ils s'éloignent peu à peu. Le tableau sur la droite donne les distances angulaires entre chaque éjecta et la source centrale.

| Date | Dist. éjecta 1 | Dist. éjecta 2 |
| 18 mars | 0" | 0" |
| 27 mars | 0,15" | 0,08" |
| 3 avril | 0,28" | 0,15" |
| 9 avril | 0,36" | 0,19" |
| 16 avril | 0,50" | 0,26" |
Questions fréquentes
4 questionsSur quoi porte le sujet Mines Physique 2 PC 2021 ?Afficher ou masquer la section
Questions fréquentes
4 questionsSur quoi porte le sujet Mines Physique 2 PC 2021 ?
Il porte sur l'astrophysique : déterminer la nature de la source Grs 1915+105 (étoile normale ou objet compact), puis estimer la masse de cet objet à partir d'une mesure de vitesse radiale et des jets de matière observés.
Le sujet Mines Physique 2 PC 2021 est-il difficile ?
Le jury le juge de longueur raisonnable et essentiellement basé sur des notions de mécanique de première année, mais regrette que de nombreuses questions proches du cours restent mal traitées ou délaissées en fin d'épreuve.
Quelles erreurs reviennent le plus dans les copies sur ce sujet Mines Physique 2 PC 2021 ?
Des confusions entre année-lumière et unité astronomique, l'attribution d'une masse au photon, et un manque de recul critique sur les résultats numériques obtenus.
Faut-il maîtriser les lois de Kepler pour cette épreuve ?
Oui, une bonne maîtrise des forces newtoniennes et du mouvement à deux corps est présentée par le jury comme la clé de la réussite à cette épreuve.
