Centrale Physique 1 TSI 2003Sujet

Les deux problèmes suivants sont indépendants. Ils portent respectivement, sur la Mécanique et la Thermodynamique.

Une particule M de masse μ est soumise à la force centrale dérivant de l'énergie potentielle U :

On désigne par E la constante de l'énergie et par L_0^(→−) le moment cinétique à l'origine O, dans le référentiel galiléen d'étude.
I.A.1) Rappeler les propriétés essentielles :

où «l'énergie potentielle» dite «effective» U_(eff) sera exprimée en fonction de U(r), de L_0, μ et r.
c) À quelle condition l'équation radiale présente-t-elle une solution physique ?
d) Exprimer enfin r˙ et θ˙ en fonction de r et des constantes.

I.A.4) Le terme en 1/r^2 qui s'ajoute à U(r) dans l'expression de U_(eff) est généralement appelé «énergie potentielle centrifuge».
a) Montrer que le mouvement radial de la particule M se produit dans un référentiel tournant dont on précisera la vitesse angulaire de rotation ω⃗.
b) Exprimer la force associée à l'énergie potentielle centrifuge. Elle représente la force d'inertie centrifuge associée au mouvement radial lorsque l'étude est menée dans le référentiel précédent. En déduire l'équation différentielle du mouvement radial sous la forme : μr¨ = G(r, U, E, μ, L_0). Expliciter la fonction G.

Dans le cas d'un gaz suffisamment dilué, la force d'interaction F⃗ entre deux molécules voisines neutres M_1 et M_2 dénuées de moment dipolaire est appelée force de Van der Waals. Lennard-Jones en 1929, étudiant la liaison chimique à partir des orbitales moléculaires, la considère comme dérivant de l'énergie potentielle

Ce modèle est appliqué ici à un gaz formé de molécules de dioxyde de carbone CO_2, pour lesquelles:

I.B.1) Exprimer la force d'interaction F⃗. Dans quel domaine de distances la force d'interaction est-elle, attractive, répulsive, nulle? Déterminer les positions d'équilibre.
I.B.2) L'étude du mouvement d'un tel système formé de deux particules isolées s'effectue dans le référentiel barycentrique ℬ.
a) Rappeler la définition de ce référentiel.
b) Est-il galiléen ?
I.B.3) Soit M une particule fictive de masse μ telle que 1/μ = 1/m + 1/m = 2/m, où m désigne la masse d'une molécule de CO_2 :
m = 7, 31 ⋅ 10^(− 26) kg.Sa_→ position est définie dans le référentiel barycentrique ℬ par le vecteur r⃗ = GM = M_1 M_2 = r ⋅ e_r, G représentant le centre de masse des deux molécules.
a) Exprimer les positions r_1→ = GM_1^(→−) et r_2→ = GM_2^(→−) des deux molécules en fonction de r⃗.
b) Par quelle transformation mathématique passe-t-on de la trajectoire de M à celles de M_1 et M_2 dans le repère barycentrique ? Que peut-on conclure quant aux formes de ces trajectoires?
I.B.4) Montrer que la quantité de mouvement barycentrique de M_2 s'exprime très simplement en fonction de celle de M.
I.B.5) En appliquant le principe fondamental à M_2 dans le référentiel barycentrique, montrer que tout se passe comme si M était soumise à la force F⃗ calculée au I.B.1. On est donc ramené à l'étude du cas simple à une particule M de masse μ soumise à la force centrale F⃗ de pôle G, dérivant de l'énergie potentielle d'interaction U(r).
I.B.6)
a) Montrer, par un changement de variable linéaire approprié, que U_(eff) peut s'exprimer en unité de ε sous la forme :

Exprimer la nouvelle variable x en fonction de r et σ.
b) Exprimer r˙(x).
c) Vérifier que p est une fonction simple de L_0, μ, ε et σ.
d) Calculer L_0 pour p = 0, 2 et p = 0, 8.

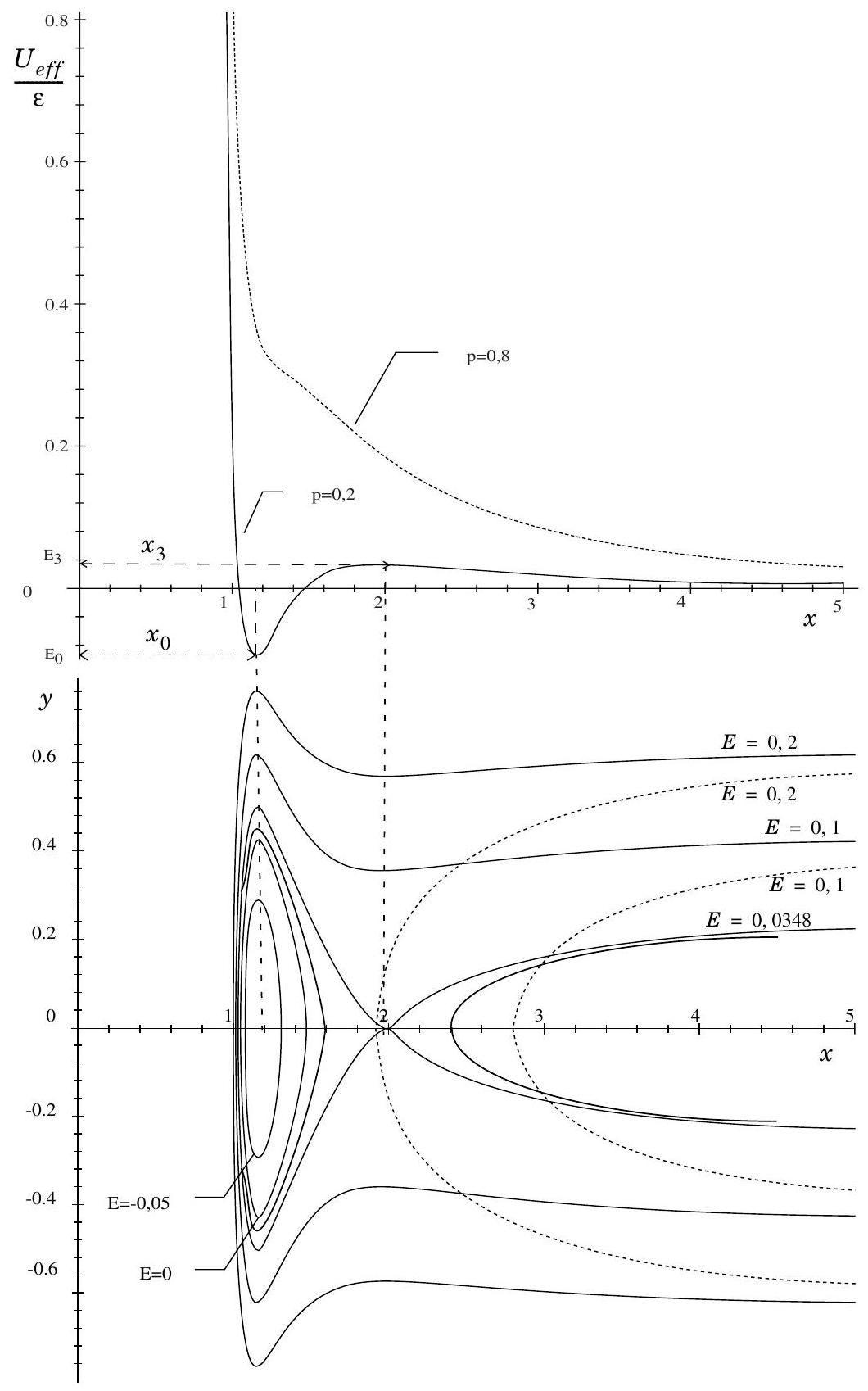

Le premier graphique ci-après représente la variation de U_(eff) en fonction de x (ou de r ). On rappelle que r = GM = M_1 M_2. Le second graphique représente les variations de r˙ (on utilise en fait la variable y = √μ ⋅ r˙ ) en fonction de x. Sur chaque graphique, les courbes en noir correspondent à p = 0, 2 et les courbes en pointillés à p = 0, 8.
Le candidat admettra que, pour une telle forme d'énergie potentielle (LennardJones, 1929), et dans l'intervalle d'énergie considéré, les trajectoires ne sont généralement pas fermées.
Dans la discussion suivante, on distinguera clairement les états liés et les états de diffusion de M par rapport au pôle G.
I.B.7) DISCUSSION. Dans le cas p = 0, 2 on désigne par E_0 le premier extremum (minimum) et par E_3 le second extremum (maximum) de l'énergie de M. E_3 = 0, 0348 (voir second graphique).

a) Que se passe-t-il pour E = E_0 ? En particulier que vaut r˙ ? Quelle est la nature du mouvement de M (trajectoire, vitesse angulaire ω… ) ? Quelle est la nature de «l'équilibre» pour la variable r ?
b) On étudie maintenant la nature du mouvement de M pour une valeur E_1 de E telle que E_0 < E_1 ≤ 0.

Ce problème analyse l'évolution des fonctions thermodynamiques d'une mole d'eau au cours de deux transformations réversibles indépendantes. L'attention des candidats est attirée sur l'importance des valeurs numériques (y compris leurs signes).

Notations: les variables directement mesurables sont la pression P, le volume V et la température T.
On considère une transformation élémentaire réversible d'un système. On admettra que les deux premiers principes de la thermodynamique s'expriment
alors en écrivant que les variations dU et dS des fonctions d'état - énergie interne U et entropie S - sont des différentielles totales.
II.A.1) La différentielle totale d'une fonction A dépendant des deux variables indépendantes x et y, soit A = A(x, y), s'écrira sous la forme : dA = Bdx + Cdy, où :

Quelle condition doivent satisfaire les «dérivées partielles» B et C ?
II.A.2) Montrer que l'énergie interne U d'un corps pur peut-être considérée comme fonction des deux variables, S et V, soit U = U(S, V).
II.A.3) Exprimer la température T et la pression P en fonction de dérivées partielles de U clairement établies.
II.A.4) En déduire une relation entre une certaine dérivée partielle de T et une autre dérivée partielle de P. (Première relation dite «de Maxwell»).
II.A.5) La «fonction enthalpie» H = U + PV joue le rôle d'une fonction thermodynamique adaptée à un couple de variables que l'on précisera. Exprimer T et V en fonction de dérivées partielles de H.
II.A.6) En déduire une relation entre une certaine dérivée partielle de T et une autre dérivée partielle de V (deuxième «relation de Maxwell»).
II.A.7) Répondre à la même série de questions :
a) pour l'énergie libre de Helmholtz définie par F = U − TS,
b) pour l'enthalpie libre de Gibbs définie par G = H − TS.

Établir en particulier les deux relations : ((∂S)/(∂V))_T = ((∂P)/(∂T))_V et − ((∂S)/(∂P))_T = ((∂V)/(∂T))_P.

On comprime réversiblement une mole d'eau depuis une atmosphère = 1, 013 ⋅ 10^5 Pa jusqu'à la pression de 100 atmosphères. Pendant cette compression la température T demeure constante et égale à 323, 2 K. À cette température le coefficient de dilatation

On admettra que la variation de volume est négligeable pendant la compression.
II.B.1) Exprimer (dH)/(dP) en fonction de V, T, et (dS)/(dP).
II.B.2) Justifier l'égalité

Exprimer cette grandeur en fonction de α et de V.
II.B.3) En déduire la variation ΔH d'enthalpie lors de la compression, en fonction de V, α, T et ΔP.
II.B.4) Application numérique. Calculer ΔH pour une mole d'eau. On prendra comme masse molaire de l'eau M = 18, 02 ⋅ 10^(− 3) kg.
II.B.5) En déduire ΔU, littéralement et numériquement.
II.B.6) Exprimer ΔS en fonction de α, V et ΔP.

Application numérique : calculer ΔS pour la compression envisagée.
II.B.7) Que peut-on dire, sans calcul numérique, sur la variation ΔF d'énergie libre de Helmholtz?
II.B.8) Déterminer enfin ΔG. Faire l'application numérique.
II.B.9) Montrer que la connaissance de ΔG permet de remonter à une solution plus brève pour les autres variations.

II.C.1) On considère d'abord, à 100^∘C, la vaporisation d'une mole d'eau.
a) Exprimer les variations d'enthalpie et d'entropie correspondantes en fonction de la chaleur latente molaire de vaporisation L_(vm)(100^∘C)
b) En déduire, au cours de ce passage de la phase liquide à la phase vapeur, la variation ΔG de l'enthalpie libre. Quelle généralisation pouvez-vous en déduire?
II.C.2) Lors du refroidissement d'un liquide, on n'observe généralement pas la solidification au moment où l'on atteint la température de fusion. On obtient alors un liquide surfondu, qui se trouve dans un état d'équilibre métastable. Il suffit de le toucher avec une parcelle du cristal du même corps pur pour provoquer le passage à la phase solide.
a) La courbe de surfusion dans un diagramme ( P, T ) traduisant l'équilibre entre le liquide surfondu et la vapeur saturante n'est que le prolongement de la courbe de vaporisation dans le domaine solide.
Tracer schématiquement l'allure du diagramme ( P, T ) des changements d'états de l'eau, en y indiquant les états physiques de l'eau. Ajouter en pointillés la courbe de surfusion de l'eau.
b) À la température de − 3^∘C la pression de vapeur de l'eau surfondue vaut P_1 = 3, 669 millimètres de mercure, tandis que celle de la glace en équilibre vaut P_2 = 3, 566 mmHg. On s'intéresse à la variation ΔG d'enthalpie libre, correspon-
dant à la transformation d'une mole d'eau surfondue à − 3^∘C en une mole de glace à − 3^∘C.
Au moyen d'un «chemin» approprié, dont on donnera le diagramme et dont on justifiera la légitimité, montrer que le calcul de ΔG peut, dans le problème considéré, se décomposer simplement en une somme de trois termes : ΔG_1, ΔG_2, ΔG_3 dont un seul est non nul. En considérant la vapeur d'eau comme un gaz parfait, exprimer ΔG en fonction de T, P_1, P_2 et de la constante R = 8, 314 J ⋅ K^(− 1) ⋅ mol^(− 1). Faire l'application numérique.
Au moyen d'un raisonnement qualitatif sur ΔH et ΔS, montrer que ce processus dégage de la chaleur (soit Q ). Montrer qu'un signe opposé au signe obtenu pour ΔG violerait le second principe de la thermodynamique.
II.C.3) Imaginer un dispositif expérimental qui puisse permettre soit de visualiser, soit de mesurer le dégagement de chaleur lié à la transition liquide surfondu à − 3^∘C → glace à − 3^∘C (le candidat a le choix entre les deux méthodes).
