Le sujet part de l'attraction terrestre et du tir d'un projectile pour aboutir à l'étude d'une station orbitale en référentiel non galiléen, puis se termine par une partie de chimie sur l'accumulateur nickel-cadmium. Il alterne questions de cours, calculs et lecture de courbes expérimentales.

1Partie I : se libérer de l'attraction terrestreRéférentiel galiléen, champ de gravitation, énergie potentielle et tir d'un boulet de canon avec frottement quadratique.
2Partie II : étude d'une station spatialeÉtude en référentiel en orbite, forces d'inertie et notion d'impesanteur dans une station orbitale.
3Partie III : stocker l'énergie électriqueCristallographie du nickel puis fonctionnement de l'accumulateur cadmium-nickel en charge et décharge.

Ce qu'a observé le jury

6 erreurs relevées

Définition du référentiel galiléen mal maîtrisée · Constante d'intégration bâclée · Absence de schémas

Le sujet a permis de distinguer les candidats grâce à des parties calculatoires et d'autres plus ouvertes. Le jury note une nette amélioration de la présentation mais s'étonne que les candidats soient mal à l'aise avec des calculs élémentaires comme la primitive de 1/r.

Les erreurs les plus sanctionnées

1
Définition du référentiel galiléen mal maîtriséeQ1
Peu de candidats proposent une définition acceptable et suffisamment rigoureuse du référentiel galiléen.
2
Constante d'intégration bâcléeQ2
De nombreuses erreurs d'intégration apparaissent dans le calcul de l'énergie potentielle gravitationnelle, en particulier une erreur de signe et une constante d'intégration mal traitée.
3
Absence de schémasQ7, Q19, Q22
Le jury regrette l'absence répétée de schémas, qui aurait évité de nombreuses erreurs de signe lors des projections de forces.
4
Confusion entre forces d'inertieQ16, Q17, Q22
Les candidats confondent régulièrement la force d'inertie d'entraînement et la force d'inertie de Coriolis, avec des expressions erronées.
5
Notion d'impesanteur non compriseQ18
La majorité des candidats assimile l'impesanteur à une absence totale de pesanteur au lieu de la relier à la chute libre.
« La notion "d'impesanteur" n'est absolument pas comprise ! »
6
Place des métaux dans la classification périodiqueQ25
Cette question portant sur la place des métaux dans la classification périodique a été très peu réussie, certains plaçant les métaux parmi les gaz rares.

Ce qui a été bien réussi

L'expression de la force gravitationnelle terrestre est bien connue.
La lecture graphique de la vitesse limite et l'identification des régimes transitoire et permanent ont été globalement réussies.
Les nombres d'oxydation ont été traités sans problème.

Conseils du jury

Illustrer systématiquement le raisonnement par des schémas clairs, notamment pour les forces et leurs projections.
Ne pas omettre les constantes d'intégration et vérifier le signe des résultats obtenus.
Accompagner tout résultat numérique de son unité, sinon il n'est pas pris en compte.
Argumenter les réponses d'analyse de courbes plutôt que de se contenter de paraphraser leur allure.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Corrigé détaillé

48 questions

Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.

48 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.

Voir les 40 autres questions

Ouvrir le corrigé détaillé Comment sont produits nos corrigés

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

ÉPREUVE SPÉCIFIQUE - FILIÈRE MP

PHYSIQUE-CHIMIE

Durée : 4 heures

N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

RAPPEL DES CONSIGNES

Utiliser uniquement un stylo noir ou bleu foncé non effaçable pour la rédaction de votre composition ; d'autres couleurs, excepté le vert, peuvent être utilisées, mais exclusivement pour les schémas et la mise en évidence des résultats.
Ne pas utiliser de correcteur.
Écrire le mot FIN à la fin de votre composition.

Les calculatrices sont autorisées

Le sujet est composé de plusieurs parties indépendantes, traitant de physique et de chimie.

Tout résultat donné dans l'énoncé peut être admis et utilisé par la suite, même s'il n'a pas été démontré par le ou la candidat(e).
Les explications des phénomènes étudiés interviennent dans l'évaluation au même titre que les développements analytiques et les applications numériques.
Les résultats numériques exprimés sans unité ou avec une unité fausse ne sont pas comptés.
Des données numériques complémentaires ainsi qu'un formulaire sont rassemblés à la fin de l'énoncé pages 13 et 14.

Vivre dans l'espace

Voyager et vivre dans l'espace sont des projets qui existent depuis plus d'un siècle dont on va étudier quelques aspects.

Partie I - Se libérer de l'attraction terrestre

I. 1 - L'attraction gravitationnelle terrestre

On considère la Terre comme une sphère homogène de rayon

R_T

et de masse totale

M_T

. On note

O_T

la position de son centre.

On rappelle la définition des référentiels géocentrique et terrestre :

référentiel géocentrique : référentiel lié au centre de la Terre et d'axes, formant une base orthonormée directe, dirigés vers des étoiles fixes;
référentiel terrestre : référentiel lié à la surface de la Terre.

Q1. Rappeler la définition d'un référentiel galiléen. À quelle(s) condition(s) peut-on considérer le référentiel terrestre comme galiléen?

On note G la constante de la gravitation universelle.
Q2. Donner l'expression de la force gravitationnelle terrestre

F⃗_G

, s'exerçant sur un point matériel

M

de masse

m

situé à la distance

r(r > R_T)

du centre de la Terre

O_T

(figure 1). Exprimer l'énergie potentielle gravitationnelle

E_p

associée, en justifiant qu'elle ne dépend que de la distance r . On prendra la constante d'intégration de l'énergie potentielle gravitationnelle,

E_p(r)

, telle que

E_p(\infty) = 0

Figure 1 : repère et distances liés à la Terre

On suppose le point

M

soumis à la seule attraction gravitationnelle de la Terre, décrite précédemment. On l'étudie dans le référentiel géocentrique supposé galiléen.

Q3. Rappeler la signification physique d'un mouvement qualifié de " lié " pour le point M. Donner la valeur maximale de l'énergie mécanique

E_m

dans ce cas.

Q4. En négligeant les frottements dus à l'atmosphère, quelle vitesse

v_(lib)

serait à communiquer à un projectile tiré radialement, depuis la surface terrestre, pour le soustraire à l'attraction gravitationnelle terrestre?

I. 2 - Tir d'un boulet de canon

Dans cette sous-partie, on se place dans le référentiel terrestre, supposé galiléen.
Au

é 18^(éme)

siècle, on étudie s'il est possible de faire quitter la Terre à un objet en le tirant verticalement. On pratique en particulier des tirs de boulets de canon. On utilise un boulet en fonte, dit de " 24 livres ", de masse

m = 12 kg

et de diamètre

D = 15 cm

(figure 2). La vitesse initiale communiquée par le canon au boulet peut atteindre

v_0 = 650 m \cdot s^(- 1)

. On suppose que l'accélération de la pesanteur est uniforme, égale à

g_0 = 10 m \cdot s^(- 2)

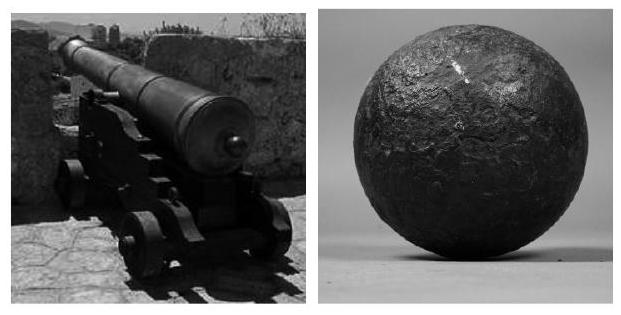

Figure 2 : canon et boulet de 24 livres

On étudie le mouvement du boulet tiré depuis la surface terrestre. Le boulet est assimilable à un point matériel de masse

m

dont on néglige la rotation propre.
On note

z

l'altitude sur la verticale ascendante (figure 3), ainsi:

OM^(\to-) = zu\to_z, v⃗ = z˙u\to_z

a\to = z¨u\to_z

.
On note également si besoin :

v = ‖v⃗‖

Figure 3 : repère lié au sol terrestre

Les frottements de l'air ne sont pas négligeables dans cette étude. On montre que pour des vitesses supérieures à

10 m \cdot s^(- 1)

, la force de frottement subie par le boulet suit une loi quadratique de la forme

F⃗_f = - γ \lor v⃗

. La constante

γ

, étudiée en mécanique des fluides, dépend de la masse volumique de l'air et de la taille du boulet.
L'étude numérique du problème conduit aux résultats illustrés sur les courbes des figures 4 à 6 .

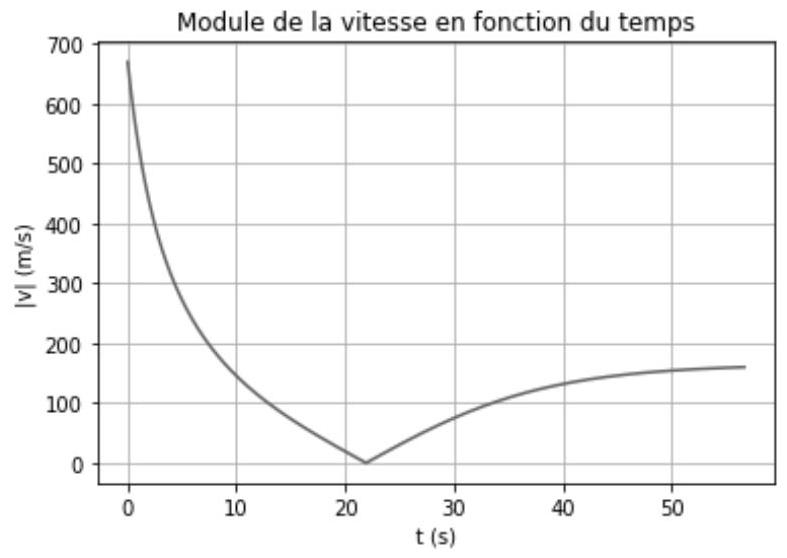

Figure 4 : module de la vitesse

v(t)

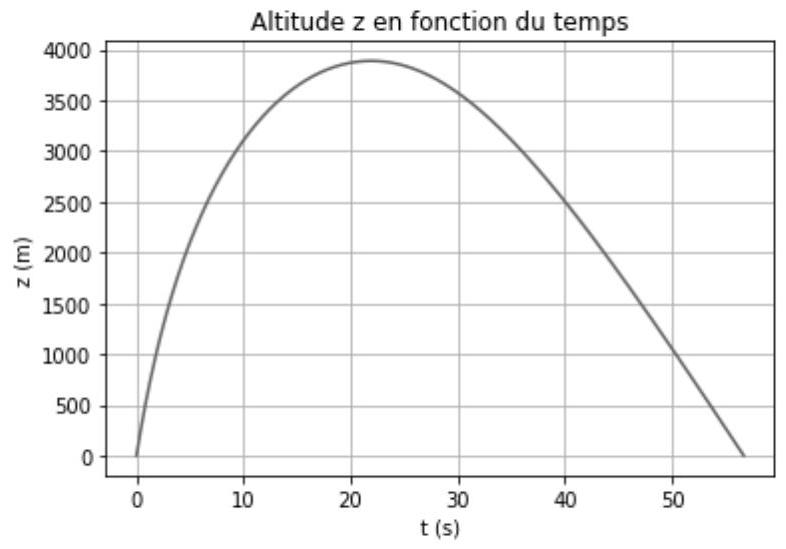

Figure 5 : altitude

z(t)

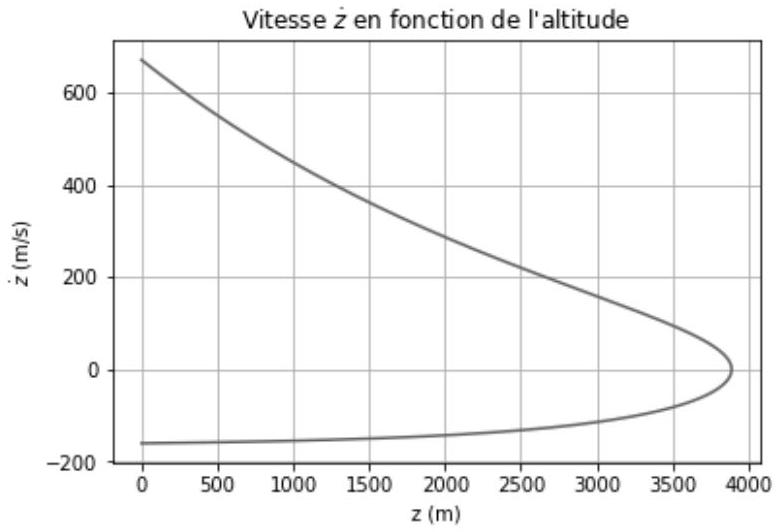

Figure 6 : vitesse ż(t)

Q5. À l'aide d'une analyse dimensionnelle, justifier que

F⃗_f

peut s'écrire:

F⃗_f = - m/(ℓ_f)vv⃗

, avec m la masse du boulet. Quelle est la dimension du paramètre

ℓ_f

qui apparaît alors dans l'expression de la force de frottement ainsi formulée?

Q6. Justifier par un argument physique que le boulet atteint une hauteur maximale

h_(max)

puis retombe, comme les courbes en témoignent.

Afin de faciliter l'étude, on distingue la phase ascendante de la phase descendante. Ainsi

v⃗ = + vu⃗_z

pour la phase ascendante et

v⃗ = - vu⃗_z

pour la phase descendante.

Q7. Écrire pour chacune des deux phases, la phase ascendante puis la phase descendante, les équations différentielles vérifiées par le module

v

de la vitesse du boulet.

Les questions suivantes (Q8, Q9 et Q10) doivent être résolues sans chercher l'expression mathématiques de

v(t) = ‖v\to(t)‖

, simplement en interprétant la forme des équations différentielles obtenues question 7 et en observant les courbes des figures 4 à 6 .

Q8. Montrer que lors de la phase descendante la vitesse tend vers une vitesse limite asymptotique

v_(lim)

. Est-ce le cas pour la phase ascendante? Justifier.

Q9. Exprimer

v_(lim)

en fonction des données du problème.

Q10. Pour la phase descendante, mettre en évidence un régime transitoire et un régime permanent. Exprimer le temps caractéristique

τ

du régime transitoire. Quelle est la nature du mouvement lors du régime permanent descendant? Préciser ses caractéristiques.

Q11. Reproduire les figures 4 à 6 sur la copie et identifier clairement les différentes phases et régimes du mouvement.

On note

v_+(t)

l'expression mathématique de la vitesse en fonction du temps lors de la phase ascendante et

v_-(t)

l'expression mathématique de la vitesse en fonction du temps lors de la phase descendante.

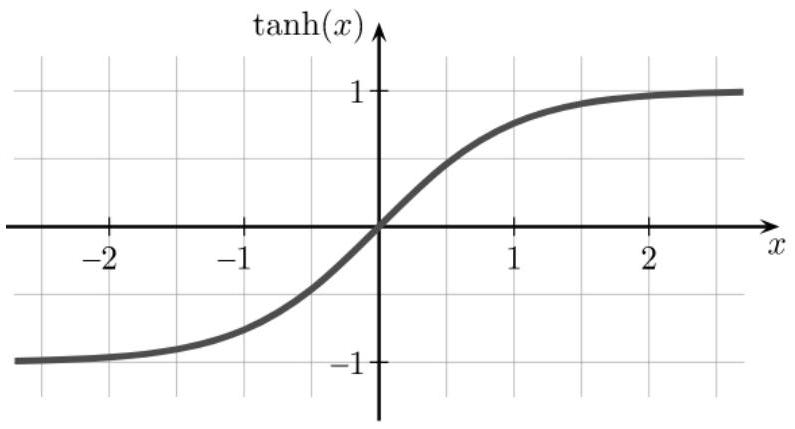

Q12. À l'aide du formulaire fourni, résoudre les équations différentielles obtenues à la question 7 et exprimer

v_+(t)

v_-(t)

. On pourra introduire les variables réduites:

v˜ = v/(v_(lim))

t˜ = t/τ

Q13. Recouper les résultats des trois questions 8, 9 et 10 avec les solutions des équations différentielles obtenues à la question 12.

Q14. Évaluer graphiquement

v_(lim), τ

ℓ_f

. Vérifier la cohérence numérique des valeurs lues avec les relations obtenues entre ces grandeurs.

Q15. Discuter les hypothèses du modèle utilisé, en particulier l'uniformité de l'accélération de la pesanteur, ainsi que la forme quadratique de la force de frottement.

On rappelle qu'au cours de sa rotation diurne, la Terre fait un tour sur elle-même en 24 h .
Q16. Quelle force serait à ajouter en prenant en compte le caractère non galiléen du référentiel terrestre? L'exprimer en fonction de la vitesse du boulet, de sa masse et de la vitesse de rotation diurne de la Terre

ω_(jour)

. Comment cette force peut-elle modifier la trajectoire du boulet? Évaluer l'ordre de grandeur de sa valeur maximale atteinte au cours du tir, et conclure.

Partie II - Étude d'une station spatiale

II. 1 - Référentiel en orbite terrestre

On étudie une capsule

C

en orbite autour de la Terre en translation circulaire. Ce système est à une altitude h (figure 1) suffisamment grande pour ne pas subir de frottements de la part de l'atmosphère. Les dimensions de l'habitacle peuvent être considérées comme petites devant l'altitude

h

de son orbite. On étudie un point

M

, de masse

m

, immobile à l'intérieur de la capsule.

Q17. Dans le référentiel de la capsule (C), quelles sont les forces qui s'exercent sur

M

Q18. Définir le terme " impesanteur " (figure 7) et justifier qu'il s'applique au point M .

Figure 7 : astronautes en impesanteur

II. 2 - La station orbitale

On étudie à présent une station spatiale

S

, en orbite circulaire autour de la Terre, comme la capsule précédente, mais cette fois, la station peut être animée d'un mouvement de rotation propre. Au milieu du

è 20^(ème)

siècle, Werner von Braun, connu pour sa conception de missiles balistiques lors de la seconde guerre mondiale, puis des fusées Saturn V qui ont permis les missions lunaires Apollo, imagine déjà une station spatiale toroïdale.

Figure 8 : vues d'artiste de stations orbitales

Ce modèle de station est utilisé à plusieurs reprises, notamment dans des films de sciencefiction (figure 8).

Les stations de ce type sont composées d'un tore de section carrée ou rectangulaire, en rotation uniforme

Ω

autour d'un axe de rotation passant par le centre

S

de la station.
On pose

Ω⃗ = Ωe\to_z

.
L’habitacle où évoluent les passagers est constitué d'un couloir torique. Il peut y avoir plusieurs tores superposés (voir les figures

9, 10

et 11). La longueur

R_S = 100 m

représente ici le rayon moyen du tore. La section du tore est un rectangle de côtés :

L \times ℓ = (5 \times 2, 5)m^2

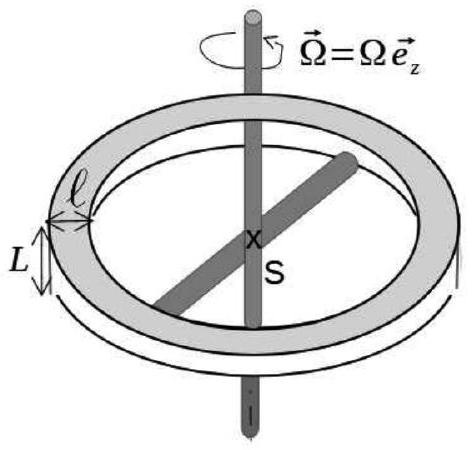

Figure 9 : station orbitale schématisée

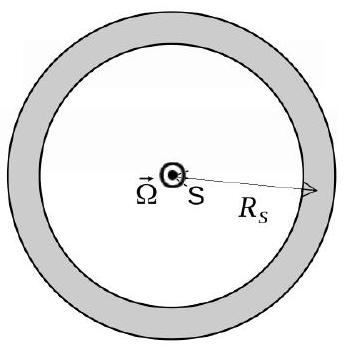

Figure 10 : station orbitale vue de dessus

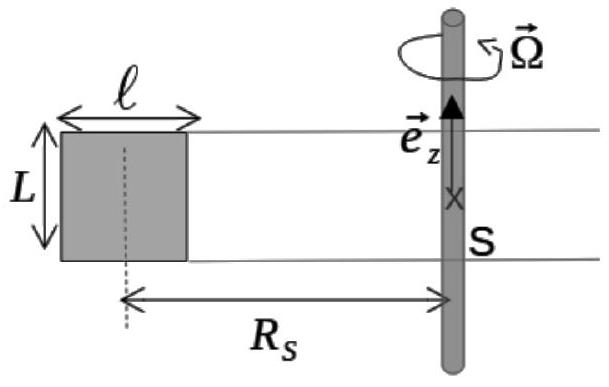

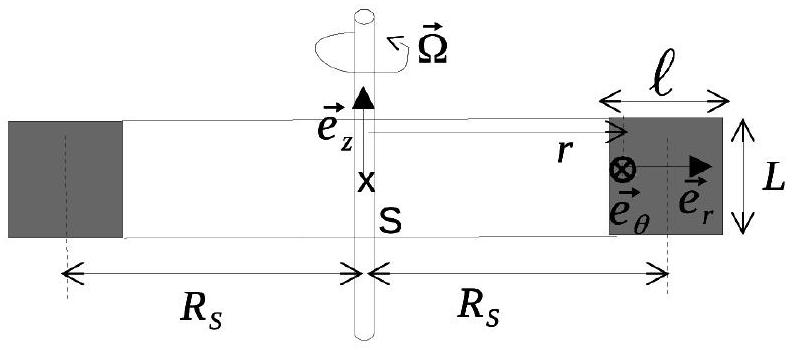

Figure 11 : coupe de la station orbitale

Dans ce qui suit, on se place dans le référentiel lié au tore en rotation uniforme.

Q19. À l'aide d'un schéma clair, montrer que la rotation à la vitesse

Ω

de la station permet aux occupants de ressentir une pesanteur artificielle

g⃗_a

Q20. Déterminer l'orientation de

g\to_a

dans le repère (

S, e\to_r, e\to_θ, e\to_z

) lié à la station. Préciser en particulier l'orientation de la tête et des jambes d'un passager dans l'habitacle. On reproduira les figures 10 bis et 11 bis ci-après, et on y placera correctement la figurine.

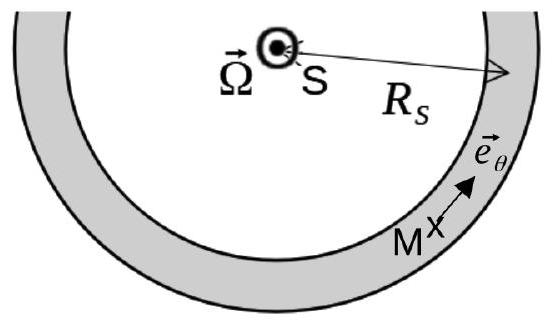

Figure 10 bis : détail de la vue de dessus

Figure 11 bis : détail de la vue en coupe

Figurine à placer

Q21. Évaluer l'ordre de grandeur de

Ω

afin que la valeur de

g_a

soit proche de celle de la valeur terrestre.

II. 3 - Activités dans la station orbitale

Q22. Quelle force supplémentaire s'exerce sur un passager qui se déplace dans le tore seIon le vecteur

e_θ\to

? Dans quel sens, selon

e_θ\to

, a-t-on intérêt à déplacer des objets massifs? Montrer qu'il existe une vitesse de déplacement

v_i

pour laquelle ces objets se retrouveraient en impesanteur. La calculer en précisant le sens.

La question 23 est une question ouverte qui demande de l'initiative de la part du candidat et un exposé clair des différentes étapes du raisonnement entrepris. La réponse peut être qualitative et/ou s'appuyer sur des calculs. Seuls les arguments clairement exposés seront pris en compte pour l'évaluation.

Le passager souhaite jongler pendant ses moments de loisirs. Il s'agit de lancer une balle vers le plafond, " en l'air ", puis de la rattraper lorsqu'elle " retombe " vers le sol.
Q23. Peut-il adopter la même technique que sur Terre? Expliquer, en justifiant les raisons, comment il doit éventuellement adapter ses gestes pour lancer et réceptionner les balles.

Q24. Donner une raison pour laquelle la pesanteur artificielle n'est pas utilisée dans l'actuelle station spatiale internationale ISS.

Partie III - Stocker l'énergie électrique

III. 1 - L'élément nickel

L'élément nickel, de symbole Ni , a pour numéro atomique

Z = 28

et pour masse molaire

M_(Ni) = 58, 7 g \cdot mol^(- 1)

. Le nickel appartient à la famille des métaux.

Q25. Rappeler quelques propriétés macroscopiques des métaux. Où ces éléments se placent-ils dans la configuration périodique? Relier ces propriétés macroscopiques aux caractéristiques de la liaison métallique, en particulier son ordre de grandeur énergétique et sa non directionnalité.

III. 2 - Étude cristallographique

Le métal nickel cristallise dans le système cubique à faces centrées, CFC.

Q26. Reproduire et compléter la figure 12 ci-contre en dessinant les centres atomiques au sein de la maille. Combien y a-t-il d'atomes par maille? Quelle est la coordinence?

Figure 12 : cube de côté a

Q27. Préciser avec soin la condition de tangence des atomes dans la maille. En déduire la relation entre le paramètre de maille a et le rayon atomique

R_(Ni)

Le paramètre de maille, noté a, est déterminé grâce à la technique appelée diffraction de rayons X par le réseau cristallin. On considère 2 rayons parallèles issus d'une même source monochromatique de longueur d'onde

λ

. Ils se réfléchissent sur 2 plans atomiques successifs, en faisant un angle

θ

avec le plan supérieur. Le premier rayon se réfléchit sur le plan supérieur, le second rayon se réfléchit sur le plan suivant. Les rayons émergents peuvent interférer à l'infini (voir figure 13).

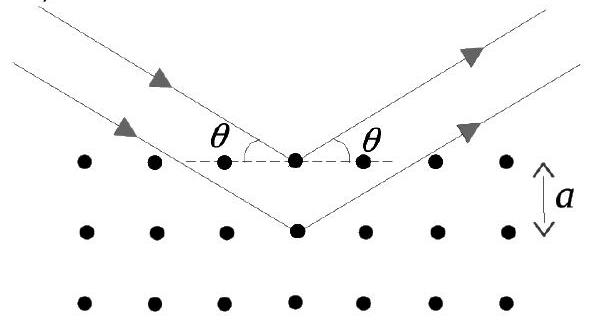

Figure 13 : trajet de 2 rayons qui interfèrent à l'infini

Les résultats obtenus pour des interférences dans le domaine optique sont valables pour cette expérience. On note

s_1

s_2

les amplitudes des ondes scalaires associées à chaque rayon. Pour un point

M

quelconque de l'espace dans la zone d'interférences, on pose :

S_1(t, M) = S_0 cos(ω_1 t - φ_1(M)) et S_2(t, M) = S_0 cos(ω_2 t - φ_2(M)).

Q28. Justifier que les deux rayons émergents sont associés à des ondes cohérentes, et que dans ce cas

ω_1 = ω_2 = ω

Q29. Évaluer la différence de marche

δ

entre les 2 rayons renvoyés dans la direction symétrique

θ

. Faire clairement apparaître

δ

sur un schéma reproduisant la figure 11. En déduire l'expression de

Δφ(M) = φ_2(M) - φ_1(M)

en fonction de

δ

et de la longueur d'onde

λ

de la source incidente.

Q30. Établir l'expression de l'intensité lumineuse

I(θ)

résultant de l'interférence des deux rayons.

On rappelle que l'intensité I vaut 2 fois la moyenne temporelle de l'amplitude résultante en

M

Q31. En déduire les valeurs de l'angle

θ

pour lesquelles on observe une intensité maximale. Montrer que l'on peut déduire des mesures de l'angle

θ

la valeur du paramètre de maille a.

Q32. Proposer, en s'appuyant sur un schéma clair, un montage d'optique géométrique simple permettant d'observer une figure d'interférences sur un écran. On précisera en particulier le type de lentille(s) éventuellement utilisée(s) et on justifiera les positions relatives de chaque élément.

Q33. Comment s'appelle l'appareil utilisé en travaux pratiques d'optique qui sert à mesurer des angles?

Compte tenu de l'ordre de grandeur du paramètre de maille a, on utilise des rayons X de longueur d'onde

λ = 0, 171 nm

. Ces rayons X sont obtenus par accélération d'électrons.

Q34. En supposant les électrons non relativistes, déterminer leur énergie

E_x

exprimée en électron-volt.

Q35. On observe un premier maximum de lumière dans la direction

θ_1 = 14, 0^\circ

. Calculer le paramètre de maille a .

Q36. Déduire de ces mesures le rayon atomique

R_(Ni)

et la compacité du nickel.

La masse volumique mesurée pour le nickel vaut :

ρ = 8, 90 g \cdot cm^(- 3)

.
Q37. Retrouver la valeur du paramètre de maille a et le comparer à la valeur obtenue par mesure optique.

III. 3 - Accumulateur cadmium-nickel

Disposer de sources mobiles d'énergie, pouvant être rechargées, est un enjeu majeur. Parmi les piles rechargeables figurent les accumulateurs dits " cadmium-nickel ".

III. 3-1 Généralités

On représente la chaine électrochimique de façon simplifiée par :

(-)Cd_((s))|Cd(OH)_(2(s))||Ni(OH)_(2(s))|Ni_2 O_(3(s))(+)

L'électrolyte utilisé est une solution concentrée de potasse

K(OH)

de pH très proche de 14.
Les espèces chimiques contenant les éléments Ni et Cd sont à l'état solide.

Q38. Déterminer les nombres d'oxydation des éléments Ni et Cd dans les 4 espèces considérées :

Cd_((s)), Cd(OH)_(2(s)), Ni(OH)_(2(s))

Ni_2 O_(3(s))

Les domaines d'existence et de prédominance associés au nickel et à l'eau sont représentées sur le diagramme

E - pH

de la figure 14.

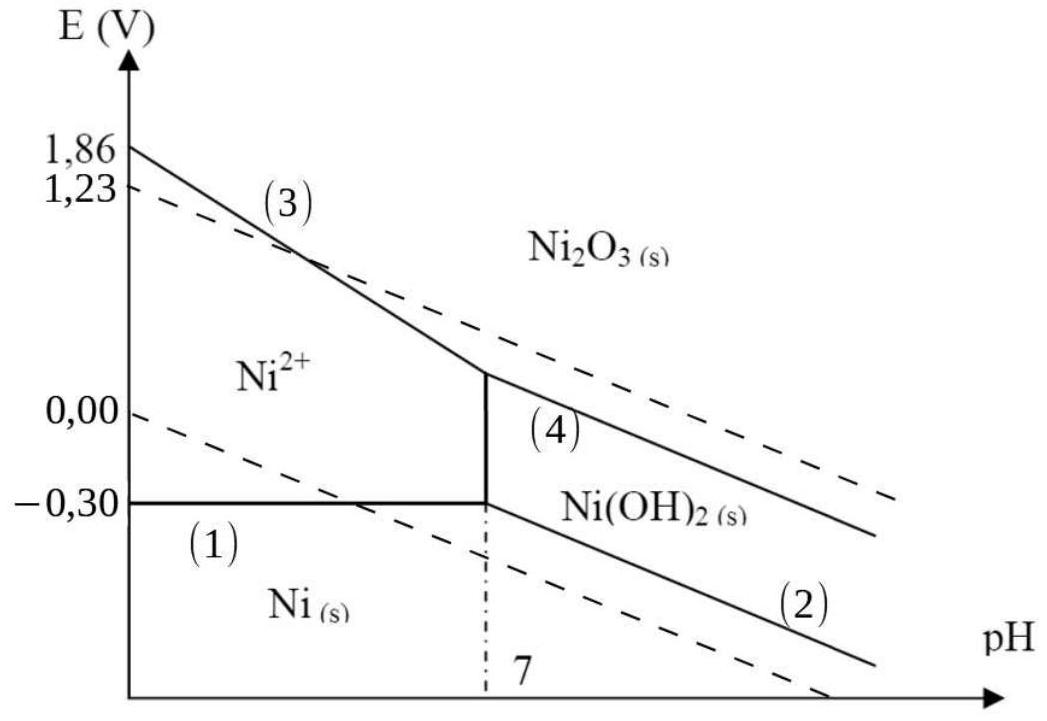

Figure 14 : diagrammes E-pH du nickel et de l'eau

On donne, pour l'élément Ni , les équations des frontières entre les différents domaines. Les potentiels sont exprimés en volt.

{(1) : E_((1)) = − 0, 30; (2) : E_((2)) = 0, 12 − 0, 06pH; (3) : E_((3)) = 1, 86 − 0, 18pH; (4) : E_((4)) = 1, 02 − 0, 06pH

Les données sont indiquées pour la température de

25^\circC

et une concentration d'espèces dissoutes

c_0 = 1, 0 \cdot 10^(- 2) mol \cdot L^(- 1)

Q39. Tracer sur la copie le diagramme E-pH du cadmium en prenant en compte les espèces

Cd^(2 +), Cd(OH)_(2(s))

Cd_((s))

L'énoncé comporte dans la partie annexe, page 15, une reproduction agrandie de la figure 14 : la figure 16. La figure 16 est un support proposé pour la réflexion. On peut, par exemple, y superposer le diagramme E-pH du cadmium pour répondre aux questions se basant sur le diagramme E-pH complet. La figure 16 n'est pas à rendre avec la copie, mais elle peut être schématiquement reproduite si nécessaire.

III. 3-2 Étude de la décharge

Q40. Identifier l'anode et la cathode lors de la décharge de l'accumulateur. Écrire la demiéquation électronique observée à chaque électrode en milieu fortement basique. En déduire l'équation de la réaction lorsque l'accumulateur débite.

Q41. Déterminer les potentiels rédox

E_+

E_-

de chaque pôle, et en déduire

E_(NiCd)

, différence de potentiel prévue par la thermodynamique aux bornes de la pile.

Q42. Déduire de

E_(Nicd)

la valeur de l'enthalpie libre standard

Δ_r G^\circ

pour la réaction de décharge de l'accumulateur. Calculer à partir des données l'enthalpie standard de réaction

Δ_r H^\circ

. En déduire l'entropie standard de réaction

Δ_r S^\circ

.
On se placera à

25^\circC

et on considérera que l'enthalpie standard de la réaction et l'entropie standard de réaction sont indépendantes de la température.

Q43. En déduire la variation de la tension

E_(NiCd)

avec la température.

L'accumulateur Cd-Ni est réputé pour délivrer une tension indépendante de la concentration en potasse

K(OH)

et pour sa stabilité face aux variations de température ambiante.

Q44. Les calculs précédents confirment-ils ou non ces propriétés?

III. 3-3 Étude de la recharge

On souhaite recharger l'accumulateur.

Q45. Comment brancher un générateur externe pour recharger l'accumulateur? On précisera clairement le signe des bornes du générateur sur un schéma.

Q46. Écrire l'équation de la réaction réalisée pendant la charge.

Q47. Quelle est la tension minimale

U_(min)

, prévue par des considérations thermodynamiques, nécessaire pour que le générateur puisse recharger l'accumulateur?

Q48. Quels phénomènes pourraient causer une augmentation significative de cette valeur? On argumentera de façon rigoureuse.

Données numériques et formulaire

Données numériques

Données relatives à la Terre

Rayon	$R_T = 6, 37 \cdot 10^3 km$
Masse totale	$M_T = 5, 97 \cdot 10^(24) kg$

Constantes universelles

Constante de la gravitation universelle	$G =$	$6, 67 \cdot 10^(- 11) m^3 \cdot kg^(- 1) \cdot s^(- 2)$
Constante de Planck	$h =$	$6, 62 \cdot 10^(- 34) J \cdot s$
Vitesse de la lumière dans le vide	$c =$	$3, 00 \cdot 10^8 m \cdot s^(- 1)$
Constante d'Avogadro	$N_A =$	$6, 02 \cdot 10^(23) mol^(- 1)$
Constante des gaz parfaits	$R =$	$8, 32 J \cdot K^(- 1) \cdot mol^(- 1)$
Charge de l'électron	$e =$	$1, 60 \cdot 10^(- 19)C$
Masse de l'électron	$m_e =$	$9, 11 \cdot 10^(- 31) kg$
Électron-volt	$1eV =$	$1, 60 \cdot 10^(- 19)J$
Faraday	$1F =$	$9, 65 \cdot 10^4 C \cdot mol^(- 1)$

Potentiels standard redox

Élément Ni	$Ni^(2 +)/Ni : E_a^o = - 0, 24 V$	$Ni_2 O_3/Ni^(2 +) : E_b^o = 1, 43 V$
Élément Cd	$Cd^(2 +)/Cd : E_c^o = - 0, 40 V$
Couples de l'eau	$H_2 O/H^(2 +) : E_d^o = 0, 00 V$	$O_2/H_2 O : E_e^o = 1, 23 V$

Produits de solubilité

Ni(OH)_(2(s)) : pKs_1 = 16 Cd(OH)_(2(s)) : pKs_2 = 14

Produit ionique de l'eau à $25^\circC$

pKe = 14

Valeurs thermodynamiques

Enthalpies standard de formation, à

25^\circC

Espèce	$H_2 O_((l))$	$Cd(OH)_(2(s))$	$Ni(OH)_(2(s))$	$Ni_2 O_(3(s))$
$ΔH_f^o(kJ \cdot mol^(- 1))$	$- 285, 8$	$- 560, 7$	$- 529, 7$	$- 489, 0$

Formulaire

Fonction :	$arctan(x)$	$artanh(x)$
Dérivée :	$1/(1 + x^2)$	$1/(1 - x^2)$
Fonction réciproque :	$tan(x)$	$tanh(x)$

On rappelle que :

tanh(x) = (sh(x))/(ch(x)) = (exp(x) - exp(- x))/(exp(x) + exp(- x))

Tracé de la fonction

tanh(x)

Figure 15 : tracé de la fonction

tanh(x)

Annexe

Diagrammes E-pH du nickel et de l'eau

Figure 16 : diagrammes E-pH du nickel et de l'eau

FIN

Questions fréquentes

4 questions

Sur quels chapitres porte le sujet de physique-chimie E3A MP 2023 ?

Il porte sur la mécanique du point dans un champ de gravitation, les référentiels non galiléens, la cristallographie et l'électrochimie des accumulateurs.

Quelles erreurs le jury a-t-il le plus relevées sur ce sujet E3A physique-chimie MP 2023 ?

Le jury relève surtout des confusions entre forces d'inertie, une notion d'impesanteur mal comprise et un manque de schémas explicatifs.

Le sujet E3A physique-chimie MP 2023 est-il équilibré entre physique et chimie ?

Le sujet comporte deux parties de mécanique (attraction terrestre et station orbitale) suivies d'une partie de chimie sur l'accumulateur nickel-cadmium.

Faut-il bien maîtriser les référentiels non galiléens pour ce sujet Centrale-Supélec e3a MP 2023 ?

Oui, la partie II sur la station orbitale repose entièrement sur l'identification correcte des forces d'inertie dans un référentiel en rotation ou en translation.

Pas de description pour le moment

Commentaires• E3A Physique Chimie MP 2023

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Présentation du sujet

Ce qu'a observé le jury

Les erreurs les plus sanctionnées

Ce qui a été bien réussi

Conseils du jury

Corrigé détaillé

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

ÉPREUVE SPÉCIFIQUE - FILIÈRE MP

PHYSIQUE-CHIMIE

Durée : 4 heures

RAPPEL DES CONSIGNES

Les calculatrices sont autorisées

Vivre dans l'espace

Partie I - Se libérer de l'attraction terrestre

I. 1 - L'attraction gravitationnelle terrestre

I. 2 - Tir d'un boulet de canon

Partie II - Étude d'une station spatiale

II. 1 - Référentiel en orbite terrestre

II. 2 - La station orbitale

II. 3 - Activités dans la station orbitale

Partie III - Stocker l'énergie électrique

III. 1 - L'élément nickel

III. 2 - Étude cristallographique

III. 3 - Accumulateur cadmium-nickel

III. 3-1 Généralités

III. 3-2 Étude de la décharge

III. 3-3 Étude de la recharge

Données numériques et formulaire

Données numériques

Données relatives à la Terre

Constantes universelles

Potentiels standard redox

Produits de solubilité

Produit ionique de l'eau à 25^∘C

Valeurs thermodynamiques

Formulaire

Annexe

Diagrammes E-pH du nickel et de l'eau

FIN

Questions fréquentes

Sur quels chapitres porte le sujet de physique-chimie E3A MP 2023 ?

Quelles erreurs le jury a-t-il le plus relevées sur ce sujet E3A physique-chimie MP 2023 ?

Le sujet E3A physique-chimie MP 2023 est-il équilibré entre physique et chimie ?

Faut-il bien maîtriser les référentiels non galiléens pour ce sujet Centrale-Supélec e3a MP 2023 ?

Commentaires• E3A Physique Chimie MP 2023

Commentaires• E3A Physique Chimie MP 2023

Produit ionique de l'eau à $25^\circC$
