X ENS Physique MP 2004Sujet

(Durée : 4 heures)

L'utilisation des calculatrices est autorisée pour cette épreuve.

Dans de nombreuses situations (automobiles, machines industrielles, constructions antisismiques), on souhaite diminuer la réponse d'un système aux vibrations mécaniques de son support. Ce problème est consacré à l'étude de quelques aspects de l'amortissement de ces vibrations mécaniques. Il se compose de quatre parties. La quatrième est totalement indépendante des trois autres. La seconde ne dépend de la première que pour l'application numérique finale.

On note R(z_–) la partie réelle d'un nombre complexe z_–.

Dans cette partie, le système est un solide, assimilé à une masse ponctuelle M, simplement posé sur le sol, plan et horizontal. Les mouvements du sol et de la masse sont supposés purement verticaux. L'axe vertical 0z, de vecteur unitaire u⃗_z, est orienté vers le haut.

À partir de l'instant t = 0, le sol est animé de vibrations verticales d'élongation :

1.a) Écrire l'équation du mouvement de la masse M.
b) Montrer qu'il existe deux régimes pour le mouvement de M, en fonction des caractéristiques de la vibration. Donner la valeur a_M de l'accélération a_s(t) du sol qui sépare les deux régimes. Préciser le mouvement de M dans le cas où |a_s(t)| < |a_M| à tout instant.
2) On suppose maintenant que l'accélération du sol peut dépasser a_M en valeur absolue.
a) Montrer que la masse quitte le sol lorsqu'elle atteint une altitude z_D que l'on déterminera.
b) En déduire l'altitude maximale z_M atteinte en fonction de z_0, ω et g.
c) Calculer la durée de la phase de vol libre comprise entre l'instant du décollage de la masse et celui où elle repasse par l'altitude z_D.
3) Application : on considère une route imparfaitement plane, comportant une succession de bosses que l'on assimilera à une sinusoïde de période spatiale 2 m et de hauteur crêtecrête 5 cm .
a) Quelle est la vitesse maximale à laquelle un véhicule totalement rigide peut parcourir cette route sans décoller?
b) Quelle est la hauteur atteinte par un véhicule roulant à une vitesse de 60 km/h ?
c) Pendant combien de temps perd-on totalement le contrôle de ce véhicule ?

Dans cette partie, on néglige tout amortissement.

À partir de l'instant t = 0, la vibration verticale du sol a pour élongation :

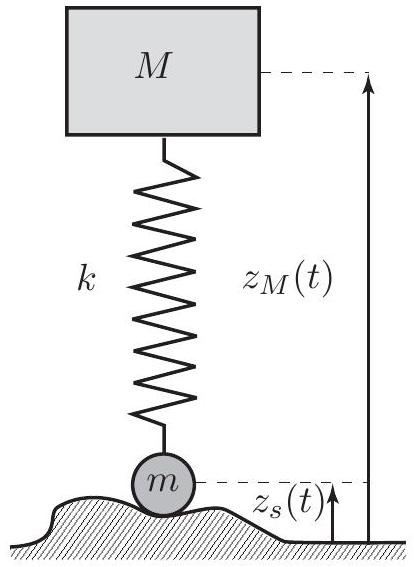

1.a) En supposant que la masse m reste en contact avec le sol, montrer que l'équation différentielle régissant le mouvement de M, s'écrit sous la forme :

où ω_0, l_1 et a sont des constantes à déterminer.
b) Résoudre cette équation différentielle en supposant que z_M(t = 0) = l_1 et z˙_M(t = 0) = 0.
c) Soient z_(M max) et z_(M min) respectivement les altitudes maximale et minimale atteintes par la masse M au cours du temps. Montrer que Δz = z_(Mmax) − z_(Mmin) se met sous la forme Δz = c(ω^2 + ω_0^2)/(|ω^2 − ω_0^2|)z_0 où c est un facteur numérique que l'on déterminera. Représenter schématiquement Δz en fonction de ω/ω_0.
2.a) Établir l'équation du mouvement de la masse m.
b) En déduire la condition pour que la masse m ne décolle pas du sol.
c) Mettre cette condition sous la forme f(ω) < K où K = g/(ω_0^2 z_0)(1 + m/M), et f(ω) est une fonction de ω de la forme Acosω_0 t + Bcosωt, A et B étant des coefficients sans dimension que l'on explicitera en fonction de ω, ω_0, m, M.
d) Préciser la valeur maximale de f(ω) à l'aide des paramètres adimensionnés X = ω^2/ω_0^2 et β = m/M. En étudiant les changements possibles de signe de A et B, expliciter son expression pour chacune des trois bandes de pulsation que l'on est amené à distinguer, séparées par les valeurs X_0 et X_1 (avec X_0 < X_1 ) de X que l'on précisera.
3. Application numérique : On considère une route de même profil qu'en I. 3 et un véhicule dont la masse suspendue vaut M = 1280 kg et la masse non suspendue m = 160 kg.
a) En régime statique, le ressort se comprime de δl = l_0 − l_1 = 10 cm sous l'effet de M. Calculer numériquement g/ω_0^2 puis la constante K.
b) Calculer, pour chacune des trois bandes de pulsations obtenues en II.2.d, les plages de valeur de X pour lesquelles la condition f(ω) < K est satisfaite.
c) En déduire les plages de vitesse, exprimées en km/h, permises pour que les roues du véhicule restent en contact permanent avec le sol.
4.a) Des études montrent qu'une automobile est ressentie comme bien suspendue lorsque la fréquence propre du système est de l'ordre de 1, 5 Hz. Les valeurs numériques données plus haut correspondent-elles à ce critère ?
b) Que deviennent, pour le paramètre X, les plages obtenues en II.3.b, lorsque on diminue la masse non suspendue m, les autres paramètres restant inchangés; préciser en particulier les valeurs limites pour m → 0. Un tel allègement est-il favorable? Si oui, citer des exemples de solutions techniques qu'on peut imaginer dans ce but.

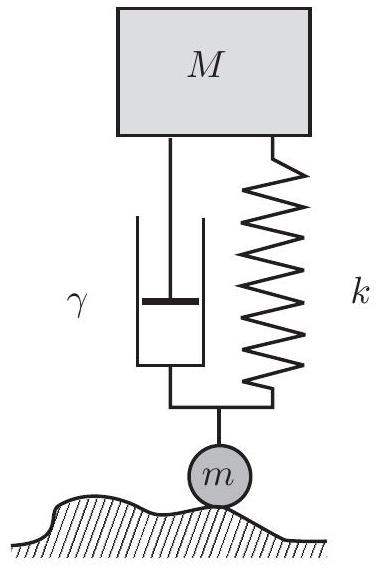

On ajoute maintenant, en parallèle avec le ressort de suspension, un amortisseur (figure 2) qui exerce sur la masse M une force de type visqueux donnée par

où l = z_M − z_m est la longueur instantanée du ressort et γ une constante. Comme précédemment, la vibration verticale du sol a une élongation donnée à partir de t = 0 par :

1.a) Écrire l'équation du mouvement de la masse M, dans le cas où m reste en contact avec le sol, à l'aide de z_m et z˙_m et des constantes ω_0, l_1 et 1/τ = γ/M.
b) Montrer que le mouvement de M comporte un régime transitoire qui s'atténue au cours du temps. Donner une description qualitative des divers régimes que l'on peut rencontrer; les discuter selon la valeur du paramètre α = 1/ω_0^2 τ^2.
c) On se place dorénavant en régime sinusoïdal forcé, c'est-à-dire que l'on suppose le régime transitoire achevé. On pose z_m = R(z_m_–) avec z_m_– = z_0(1 − expiωt) et Y_M = z_M − l_1 − z_0 = R(Y_M_–); expliciter en notation complexe Y_M_– en fonction de z_0, ω, ω_0 et τ.
d) On s'intéresse à l'amplitude de vibration de M en fonction de ω. Montrer qu'elle s'exprime, en posant X = ω^2/ω_0^2, sous la forme :

Étudier qualitativement sa variation en fonction de X; on précisera en particulier les valeurs de X pour lesquelles ce rapport vaut 1 . Calculer numériquement la position et le maximum de ce rapport pour α = 4 et α = 1.
e) En comparant l'amplitude d'oscillation de M en fonction de la fréquence au résultat obtenu en II.1.c, quelles améliorations ou inconvénients vous semble apporter l'amortissement?
2. Avec l'amortisseur, la condition pour que, en régime sinusoïdal forcé, la masse non suspendue m demeure en contact permanent avec le sol, se met sous la forme :

a) Avec successivement les deux valeurs α = 4 et α = 1 du paramètre d'amortissement, calculer |F(ω)| pour X = X_1/2, X_1 et 2X_1 où X_1 est la valeur de X obtenue en II.2.d).
b) On utilise les mêmes données numériques qu'en II. 3 et II.3.a). En comparant les valeurs de |F(ω)| aux résultats de II.3.b), qu'en concluez-vous sur l'effet bénéfique ou néfaste de l'amortissement aux fréquences élevées? Pour ces fréquences, quel est, à votre avis, l'élément de l'ensemble non suspendu d'une automobile qui peut améliorer la situation?

Les amortisseurs d'automobiles consistent la plupart du temps en un piston qui se déplace dans un cylindre rempli d'un fluide visqueux.

Le but de cette partie est d'estimer l'efficacité d'un amortissement magnétique.

Cet aimant se déplace dans un tuyau métallique cylindrique vertical d'axe Oz, de très grande longueur, de rayon intérieur R_1 > r_a et extérieur R_2 > R_1.

On rappelle que le champ magnétique B⃗ produit au point r⃗(x, y, z) par un dipôle magnétique situé en O et aligné avec l'axe Oz est donné par l'expression :

Dans la suite on pourra utiliser soit un système de coordonnées sphériques ( r, θ, φ ) de vecteurs unitaires ( u⃗_r, u⃗_θ, u⃗_φ ) ou cylindriques ( ρ, φ, z ) d'axe Oz de vecteurs unitaires ( u⃗_ρ, u⃗_φ, u⃗_z ).
a) Décrire qualitativement ce qui se passe lorsque l'aimant tombe dans le tuyau sous l'effet de son poids.
b) Calculer le flux de ce champ dipolaire B⃗ à travers un contour circulaire d'axe Oz, de rayon R et d'ordonnée h si le dipôle est situé en O.
c) Calculer la force électromotrice induite à l'instant t sur ce contour si l'aimant en O est animé d'une vitesse v⃗ = vu⃗_z.
d) En déduire que le champ électrique induit dans la direction orthoradiale u⃗_φ, s'écrit :

où κ est une constante à déterminer.
e) En supposant que l'aimant est fixe et le tube en translation verticale à la vitesse − v, déterminer la force qui s'exerce dans le tube sur un porteur de charge q en fonction de v et de B⃗. Comparer au résultat de la question précédente.
2. Soit σ la conductivité du métal du tuyau. On suppose que la loi d'Ohm locale est vérifiée.
a) Quelle est par unité de volume, en fonction de E_φ et σ, la puissance dissipée par effet Joule.
b) Calculer la puissance totale dissipée en fonction de 𝔑, σ, R_1, R_2 et v. On donne :

c) En déduire la force magnétique qu'exercent ces courants induits sur l'aimant.

A-t-elle l'allure d'une force de frottement visqueux de la forme − γv ?
3.a) Exprimer la vitesse limite d'un aimant, de masse volumique ρ_a et de volume V, supposé en chute verticale.
b) Application numérique. On considère un tuyau en cuivre, de conductivité σ = 5, 8 × 10^7 S ⋅ m^(− 1), d'épaisseur notable avec R_2 = 1, 5R_1; l'aimant a un rayon r_a voisin de R_1, une longueur double de son rayon et une masse volumique ρ_a = 7, 4 × 10^3 kg ⋅ m^(− 3). Son aimantation (moment magnétique par unité de volume) M_A est supposée uniforme et vaut 10^6 A ⋅ m^(− 1).

Calculer la vitesse limite de chute.
4. Quel doit être l'ordre de grandeur du volume de l'aimant pour obtenir un temps d'amortissement τ (cf. III.1.a) de 0, 1 s avec M = 1280 kg. On prendra comme dans l'application numérique précédente un cylindre avec r_a ≅ R_1 et un tube avec R_2 = 1, 5R_1 ? Commenter la faisabilité d'un amortisseur de ce type pour une automobile.
