Présentation du sujet

Difficile
Autour du magnétisme : électrostatique, magnétostatique et lévitation magnétique
Afficher ou masquer la section

Le sujet part de généralités sur les forces électrostatique et magnétique, puis étudie l'expérience d'Ørsted et le champ créé par un fil rectiligne fini, avant d'aborder un dispositif de lévitation magnétique. La dernière partie, sur l'étude mécanique du globe en lévitation, comporte de la mécanique du solide, hors programme en filière PSI.

  1. 1I. GénéralitésRappels sur la force électrostatique, le champ magnétostatique élémentaire et la force de Laplace.
  2. 2II. Expérience d'ØrstedThéorème d'Ampère, champ créé par un fil infini puis par un segment de fil, moment magnétique d'une boucle.
  3. 3III. Étude d'un dispositif de lévitation magnétiqueÉtude mécanique du globe, champ créé par une couronne circulaire, stabilité axiale et radiale, dispositif de positionnement.

Difficile. Le rapport indique un niveau moyen décevant sur les questions de champ magnétique et relève de nombreuses questions très peu ou rarement réussies (Q10 à Q14, Q19, Q20, Q23, Q24, Q28).

Ce qu'a observé le jury

5 erreurs relevées
Manque de vérification des résultats · Théorème du moment cinétique mal écrit · Énergie cinétique de rotation oubliée
Afficher ou masquer la section

Le sujet comporte une grande partie hors programme, la mécanique du solide de la partie III n'étant pas au programme de la filière PSI. Le jury juge le niveau moyen décevant sur les questions de champ magnétique, tout en notant quelques copies remarquables avec des calculs bien menés et une rédaction claire.

Les erreurs les plus sanctionnées

  1. 1
    Manque de vérification des résultats

    Les copies donnent parfois l'impression que les candidats ne regardent pas leurs résultats, sans les simplifier ni vérifier leur homogénéité.

    « Parfois, les copies des candidats donnent l'impression que ceux -ci ne regardent pas leurs résultats »
  2. 2
    Théorème du moment cinétique mal écritQ13

    Très peu de candidats écrivent correctement le théorème du moment cinétique à la question 13.

    « très peu de candidats écrivent correctement le théorème du moment cinétique »
  3. 3
    Énergie cinétique de rotation oubliéeQ17

    À la question 17, l'expression de l'énergie cinétique est presque toujours fausse car de nombreux candidats oublient la contribution de la rotation et ne prennent en compte que la vitesse du centre de masse.

    « Un grand n ombre de candidats oublient l'énergie cinétique associée à la rotation »
  4. 4
    Saut de plusieurs questionsQ15 à Q21

    Beaucoup de candidats passent brutalement de la question 15 à la question 21, ce qui donne un bilan décevant sur les projections élémentaires en coordonnées sphériques.

    « beaucoup de candidats passent brutalement de Q15 à Q21 »
  5. 5
    Erreur en cascade à partir de la question 29Q29, Q32, Q33

    L'interprétation de l'énoncé à la question 29 pose des difficultés et toute erreur à cette question se répercute jusqu'à la dernière question.

    « toute erreur à cette question a eu des répercussions jusqu'à la dernière question »

Ce qui a été bien réussi

  • Q5 sur la force de Laplace est bien résolue en général.
  • Q15 ne pose aucun problème pour la majorité des candidats.
  • Q31 est sans doute la question la plus réussie de l'ensemble du sujet.

Conseils du jury

  • Vérifier systématiquement l'homogénéité et simplifier les résultats obtenus.
  • Ne pas sauter de questions intermédiaires même en cas de blocage, car cela nuit au traitement des projections élémentaires suivantes.
  • Repartir des équations de Maxwell plutôt que de manipuler uniquement l'expression du champ déjà fournie.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

ÉCOLE DES PONTS PARISTECH SUPAERO (ISAE), ENSTA PARISTECH, TELECOM PARISTECH, MINES PARISTECH, MINES DE SAINT-ÉTIENNE, MINES DE NANCY, TÉLÉCOM BRETAGNE, ENSAE PARISTECH (FILIÈRE MP) ÉCOLE POLYTECHNIQUE (FILIÈRE TSI)

CONCOURS D'ADMISSION 2014

SECONDE ÉPREUVE DE PHYSIQUE
Filière PSI

(Durée de l'épreuve: 4 heures)L'usage de la calculatrice est autorisé

Sujet mis à disposition des concours : Cycle international, ENSTIM, TELECOM INT, TPE-EIVP
Les candidats sont priés de mentionner de façon apparente sur la première page de la copie :
PHYSIQUE II - PSI.
L'énoncé de cette épreuve comporte 7 pages.
  • Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, il est invité à le signaler sur sa copie et à poursuivre sa composition en expliquant les raisons des initiatives qu'il aura été amené à prendre.
  • Il ne faudra pas hésiter à formuler les commentaires (incluant des considérations numériques) qui vous sembleront pertinents, même lorsque l'énoncé ne le demande pas explicitement. Le barème tiendra compte de ces initiatives ainsi que des qualités de rédaction de la copie.

AUTOUR DU MAGNÉTISME

Les phénomènes magnétiques sont connus depuis l'antiquité, Thalès de Millet ( VI^e siècle avant J.C.) avait remarqué que certaines pierres, dites aimants naturels, sont capables d'exercer des actions sur certains objets métalliques ou entre-elles. Mais c'est au début du XVII ^e siècle qu'un médecin anglais, Gilbert, s'est livré à une étude détaillée des aimants. Fin 1820, Ørsted fait un cours à l'Université de Copenhague portant sur le dégagement de chaleur dans un fil joignant les deux bornes d'une pile de Volta. Un de ses élèves lui fait remarquer qu'une aiguille aimantée, placée par hasard sous le fil, pivote lorsque le courant circule. L'aiguille dévie et cesse d'indiquer le nord! La liaison entre l'électricité et le magnétisme est établie. Ensuite, des physiciens comme Arago, Ampère, Biot et Savart vont formaliser les phénomènes magnétiques provoqués par des courants.
On rappelle les valeurs de la permittivité électrique du vide ε_0 = (10^(− 9))/(36π) SI, de la permittivité magnétique du vide μ_0 = 4π ⋅ 10^(− 7)SI, de la charge élémentaire e ≃ 1, 6 ⋅ 10^(− 19)SI, de la constante universelle de gravitation G ≃ 6, 7 ⋅ 10^(− 11)SI, et de la célérité de la lumière dans le vide c ≃ 3, 0 ⋅ 10^8 SI. Les vecteurs sont surmontés d'un chapeau s'ils sont unitaires ( eˆ_x ) ou d'une flèche (v⃗) dans le cas général. Le point désigne la dérivée temporelle ( θ˙ = (dθ)/(dt) ).

I. -Généralités

  • 1 - Donner l'expression vectorielle de la force électrostatique d'interaction entre deux charges immobiles q et q^′ distantes de r, dans un référentiel galiléen. À qui attribue-t-on cette loi, en quelle année (à 10 ans près) ? Préciser les unités des différentes grandeurs dans le système international (SI).
  • 2 - Soient deux charges élémentaires q = q^′ = e distantes de r ≃ 1, 0 ⋅ 10^(− 10) m. Évaluer la norme de la force électrostatique qu'exerce la particule q sur la particule q^′. Comparer cette valeur à celle de la force gravitationnelle qui s'exerce entre deux particules de masse m = m^′ = 10^(− 30) kg situées à la même distance r l'une de l'autre. Comparer la norme de la force électrostatique au poids d'une particule de masse m = 1, 0 ⋅ 10^(− 30) kg en prenant g = 10 m ⋅ s^(− 2). Que peut-on en conclure?
  • 3 - À partir de l'expression de la force décrite à la question 1 , définir le champ électrostatique créé par une charge immobile q à la distance r de celle-ci. Quelle est l'unité du champ électrostatique? Quelles sont ses propriétés de symétrie? Sur quel principe s'appuie l'énoncé de ces propriétés?
  • 4 - Rappeler l'expression du champ magnétostatique dB⃗(M) créé au point M , par une portion élémentaire orientée dℓ⃗(P) d'un circuit filiforme (centré en P) parcouru par un courant stationnaire d'intensité I représenté sur la figure 1 . On pourra noter eˆ_(PM) le vecteur unitaire orienté de P vers M et r = ‖PM^(→−)‖. Quelles sont les unités si des termes qui interviennent dans cette expression? Quelles sont les propriétés de symétrie vérifiées par le champ magnétostatique?
  • 5 - Rappeler l'expression de la force dF⃗ subie par une portion élémentaire orientée dℓ⃗ d'un circuit filiforme (centré en P ) parcouru par un courant stationnaire d'intensité I située dans une zone où règne un champ

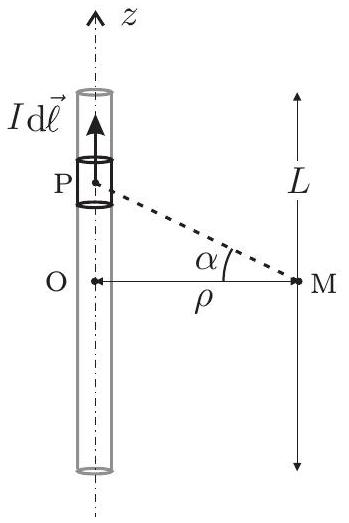

Figure 1 - Portion de circuit filiforme infini
magnétostatique B⃗.

FIN DE LA PARTIE I

II. - Expérience d'Ørsted

Toute cette partie sera traitée dans le cadre de la magnétostatique.
  • 6 - Énoncer le théorème d'Ampère en définissant chacune des grandeurs qui interviennent dans son énoncé.
    ◻7 - On considère un fil rectiligne infini dirigé selon un axe Oz parcouru par un courant d'intensité I positif dans le sens des z croissants et un point m dont la distance minimale au fil est notée ρ. Déterminer soigneusement l'expression du champ magnétostatique B⃗_∞(M) créé par le fil en M .
    ◻8 - On considère à présent un segment de fil rectiligne de longueur L dirigé selon un axe Oz parcouru par un courant I positif dans le sens des z croissants et un point M de son plan médiateur ℳ. Peut-on utiliser le théorème d'Ampère dans cette situation? En se plaçant en coordonnées cylindriques, puis en utilisant l'angle α tel que tanα = z/ρ (voir figure 2), établir l'expression du champ B⃗ (m) en fonction de B⃗_∞ (m) et d'une fonction f de la variable ξ = L/ρ. Quelle est la valeur prise par cette fonction pour ξ = 1 puis ξ = 20. Dans la suite du problème on supposera être dans le cas ξ≫20, que peut-on en conclure?
  • 9 - Soit une boucle plane 𝒞, de surface S, parcourue par un courant d'intensité I. Quelle est l'expression du moment magnétique μ⃗_c associé à cette boucle? Quelle est l'unité de ce moment? Quelle est la résultante R⃗ des forces subies par cette boucle lorsqu'elle est plongée dans un champ
Figure 2 - Circuit filiforme de longueur L
magnétique uniforme? Quelle est l'expression du moment résultant des forces subies par cette boucle?
Considérons un fil «infini» parcouru par un courant d'intensité I placé (suivant Oz ) dans un plan horizontal xOz. À une distance y de ce fil, on place le point de pivot d'une boussole de longueur Λ. Cette dernière est astreinte à des mouvements de rotation, caractérisés par l'angle φ dans le plan 𝒫 parallèle à xOz. Le moment magnétique de l'aiguille est noté μ⃗ = μsinφeˆ_x + μcosφeˆ_z où la

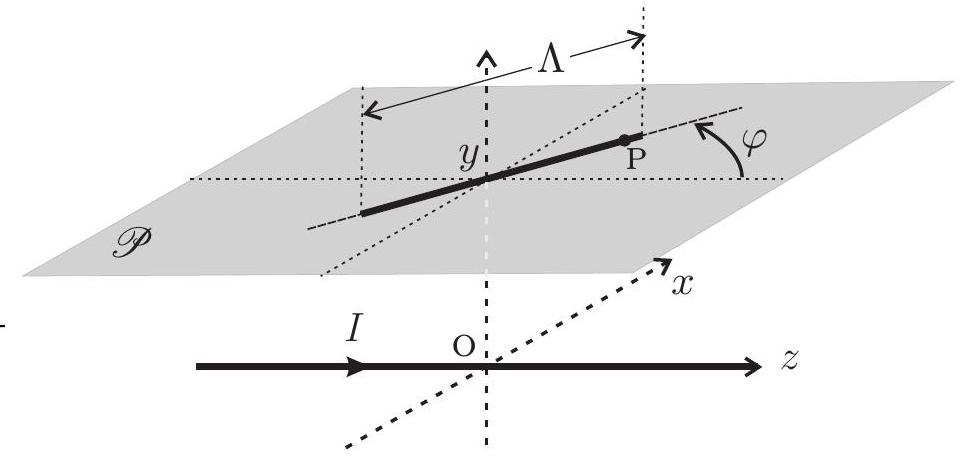

Figure 3 - Fil et boussole
constante μ est positive. L'aimantation μ_θ, qui représente le moment magnétique volumique de la boussole, sera supposée uniforme : μ⃗_θ = (dμ⃗)/(dτ) = (μ⃗)/(volume) = cte^(→−). L'angle φ représente la direction de l'aiguille de la boussole. Le tout est représenté sur la figure 3.
  • 10 - Déterminer les composantes cartésiennes du champ magnétique B⃗(P) en un point P de l'aiguille de la boussole de coordonnées x, y, z.
  • 11 - Établir l'expression dΓ_y(P) de la composante selon Oy du couple élémentaire dΓ⃗(P) subi par une portion de l'aiguille située autour du point P et dont le moment magnétique élémentaire est dμ⃗. En déduire l'expression Γ_y de la composante selon Oy du couple total Γ⃗ s'exerçant sur l'aiguille de la boussole en fonction de μ, B⃗_∞(y), cosφ et d'une intégrale γ dépendant de la géométrie de l'aiguille.
    On considère dorénavant que l'aiguille de la boussole est un cylindre aimanté de diamètre faible devant sa longueur Λ.
  • 12 - Montrer que dans ce cas le calcul de l'intégrale donne γ = γ(δ) = (arctanδ)/δ avec δ = Λ/(2y)sinφ.
  • 13 - L'aiguille aimantée est placée dans le champ magnétique terrestre (supposé uniforme) B⃗_t = B_t eˆ_z avec B_t > 0 et dans celui créé par le fil infini étudié ci-dessus. Le moment d'inertie de l'aiguille par rapport à l'axe Oy est noté J_y. Établir l'équation différentielle qui régit le mouvement de l'aiguille. On néglige l'effet des frottements et on rappelle que la liaison impose toujours à l'aiguille de rester dans le plan 𝒫.
  • 14 - Lorsque I ≠ 0, montrer que la position d'équilibre de l'aiguille correspond à un angle φ_e tel que (tanφ_e)/(γ(δ)) = − I/(I_t) où l'on exprimera I_t en fonction de μ_0, y et B_t. Que représente I_t ? On considère que la composante horizontale du champ magnétique terrestre vaut B_t = 2, 0 ⋅ 10^(− 5) T. Le fil est aligné sur l'axe nord-sud terrestre ainsi B⃗_t = B_t eˆ_z; la longueur de l'aiguille est Λ = 5, 0 cm et elle est située à y = 1, 2 cm du fil. Quelle est l'ordre de grandeur de l'intensité qui doit circuler dans le fil, si on souhaite que la déviation de l'aiguille atteigne au moins 80^∘ ? Que pensez vous de cette valeur?

FIN DE LA PARTIE II

III. - Étude d'un dispositif de lévitation magnétique

On s'intéresse dans cette partie à un dispositif un peu particulier, constitué d'un système producteur d'un champ magnétique B⃗_c, en l'occurrence une couronne torique à section rectangulaire aimantée incluse dans une base en plastique, et d'un petit globe terrestre en lévitation au-dessus de cette base. Ce globe est en fait une sphère en plastique creuse contentant un élément aimanté ayant la forme d'un disque parallèle au plan équatorial et situé à une distance d sous ce dernier. Un dispositif électro-magnétique de positionnement et de stabilisation est aussi inclus dans la base. L'ensemble du système est représenté sur la figure 4 .

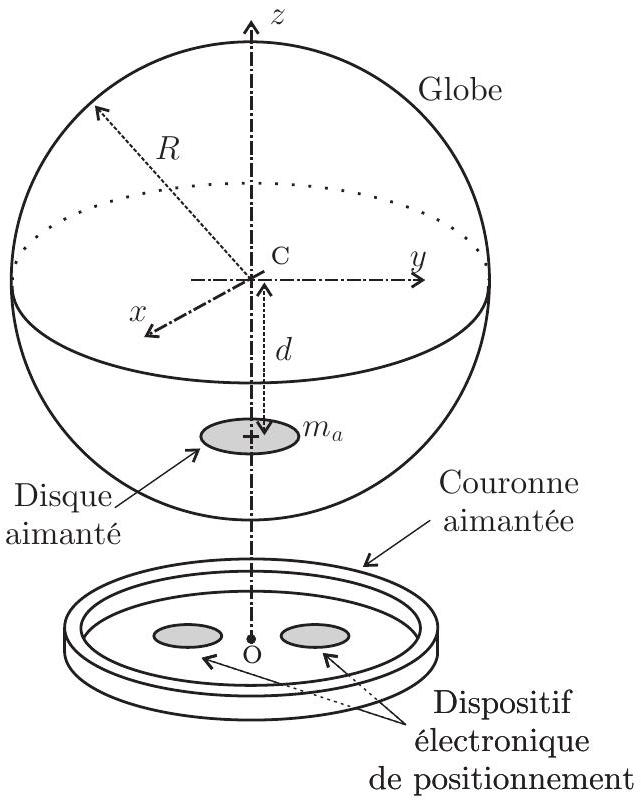

Figure 4 - Vue du dispositif

III.A. - Étude mécanique du globe

Afin de simplifier l'étude mécanique, on assimile l'ensemble du globe avec son dispositif interne à une sphère creuse de rayon R de centre C , de masse m, lestée par une masse ponctuelle m_a située en A. L'ensemble {sphère + masse ponctuelle} constitue le système d'étude, posé sur une table plane et horizontale (voir figure 5). Le référentiel d'étude est celui du laboratoire supposé galiléen. Le contact o entre le système et la table est ponctuel. La position d'équilibre est repérée par θ = 0. La masse totale du globe m_t est supposée telle que m_t = m + m_a.
  • 15 - Déterminer la position du centre de gravité G du système à l'équilibre. On notera CG^(→−) = − heˆ_z, et l'on exprimera h > 0 en fonction de m, m_a et d.
On écarte le système de sa position d'équilibre et on admet qu'il roule alors sans glisser sur la table et que le mouvement de C et G se fait dans le plan yOz. On note J_(ΔG) le moment d'inertie du système par rapport à un axe Δ passant par G et perpendiculaire au plan yOz.
  • 16 - Quelles sont les forces subies par le système? Le système est-il conservatif?
  • 17 - Exprimer la vitesse v⃗_G du centre d'inertie G dans le référentiel

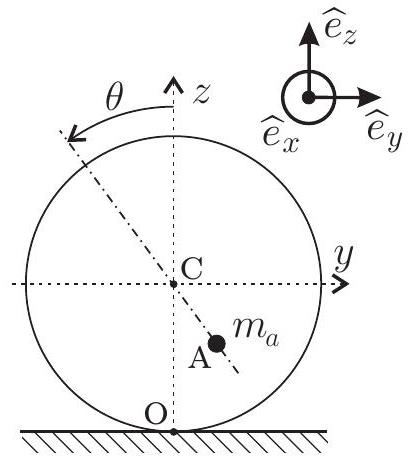

Figure 5 - Système d'étude
du laboratoire en fonction de R, h, θ et θ˙. En déduire l'énergie cinétique E_c du système.
  • 18 - Déterminer l'expression de l'énergie potentielle E_p du système.
  • 19 - En déduire l'équation différentielle vérifiée par θ(t) décrivant le mouvement de la sphère.
  • 20 - Linéariser cette équation en considérant que θ, θ˙, θ¨ sont des infiniments petits du même ordre et en ne conservant que les termes linéaires vis-à-vis de ces quantités. Déterminer dans ces conditions la période des petites oscillations.

III.B. - Champ magnétique créé par la couronne circulaire

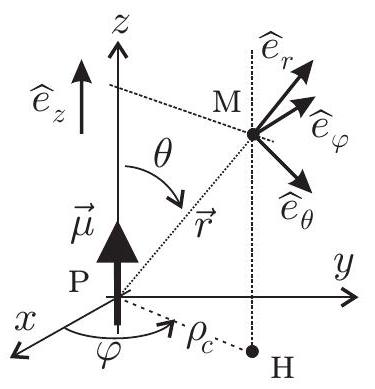

Figure 6 - Géométrie du dipole
On se propose de modéliser le champ magnétique B⃗_c créé par une couronne aimantée circulaire de rayon ρ_c.
On admet qu'un dipôle magnétique situé en P , de moment magnétique μ⃗ = μeˆ_z, crée en un point M , tel que r = ‖PM^(→−)‖, un champ magnétique
B⃗(M) = (μ_0)/(4πr^3)((3μ⃗ ⋅ r⃗)/(r^2)r⃗ − μ⃗)
21 - Exprimer dans la base locale sphérique ( eˆ_r, eˆ_θ, eˆ_φ ), les composantes de ce champ magnétique au point M représenté sur la figure 6 . Justifier le fait que le problème soit invariant par rotation autour de OZ. Montrer que l'on peut exprimer la composante de B⃗ sur eˆ_z en fonction des variables z et ρ_c = ‖PH^(→−)‖ sous la forme
B_z(ρ_c, z) = B_0 Ψ(η) avec B_0 = (μ_0 μ)/(4πρ_c^3) et Ψ(η) = (2η − 1)/((η + 1)^(5/2)) avec η = (z/(ρ_c))^α
dans laquelle on précisera la valeur de l'entier α.
◻22 - Pour une valeur fixée de ρ_c, tracer l'allure de B_z(ρ_c, z) en fonction de z.
On considère une couronne circulaire aimantée de largeur e et de hauteur ε; on suppose qu'à la fois e et ε sont très faibles devant la taille caractéristique de la couronne (voir figure 7). Cette couronne est donc assimilée à un fil circulaire infininent fin, de rayon ρ_c et dont l'aimantation est supposée uniforme : le moment magnétique dμ⃗ = μ_ℓ dℓeˆ_z d'un élément de longueur dℓ de cette couronne est constant tout comme le module de son aimantation linéique μ_ℓ.
23 - Déterminer l'amplitude B_(cz)(z) du champ magné-

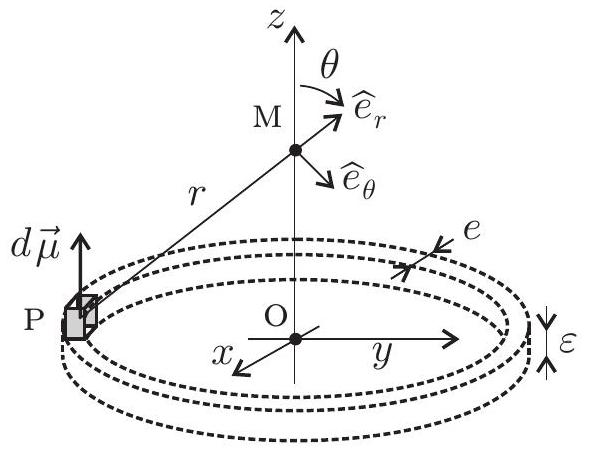

Figure 7 - Géométrie du dipole
tique axial créé par la couronne en un point M situé sur l'axe Oz à la cote z.
  • 24 - Calculer le champ magnétique créé en z = 5, 5 cm par la couronne de rayon ρ_c = 4, 5 cm et possédant un moment magnétique μ = 2πρ_c μ_ℓ = 30SI.

III.C. - Étude de la position du globe selon l'axe Oz

Dans toute la partie III.C, le globe est astreint à se déplacer selon l'axe Oz. À l'intérieur du globe se trouve un petit disque aimanté (représenté sur la figure 4) de moment magnétique μ⃗_g = μ_g eˆ_z que l'on considère ponctuel. On supposera que μ_g > 0. L'intensité B_(cz)(z) de la composante selon Oz du champ magnétique crée par la couronne au niveau de la cote z sur cet axe a été calculée dans la partie III.B.
  • 25 - Déterminer l'expression de l'énergie potentielle magnétique E_(p, m) du petit disque dans le champ créé par la couronne. On note m_t la masse totale du globe et g l'accélération de la pesanteur, déterminer l'expression de l'énergie potentielle totale du globe E_p en fonction de z, B_(cz)(z), μ_g, m_t et g. Représenter sur un schéma l'allure de E_p en fonction de la cote z, en déduire qu'il existe une cote z_e correspondant à un équilibre stable pour le globe.
26 - Le globe étant en équilibre stable sur l'axe Oz, l'effet des frottements étant négligé, on l'écarte légèrement de cette position. Montrer que le globe entre dans un régime de mouvement périodique dont on précisera l'expression de la période en fonction de μ_g, m_t et de la quantité κ = − (∂^2 B_(cz))/(∂z^2)|_(z = z_e).

III.D. - Étude de la stabilité radiale du globe

On se place en coordonnées cylindriques (ρ, φ, z) et on rappelle que
eˆ_z ⋅ ΔB⃗_c = 1/ρ∂/(∂ρ)(ρ(∂(B⃗_c ⋅ eˆ_z))/(∂ρ)) + 1/(ρ^2)(∂^2(B⃗_c ⋅ eˆ_z))/(∂φ^2) + (∂^2(B⃗_c ⋅ eˆ_z))/(∂z^2)
  • 27 - Après avoir simplifié son expression, justifier que le fait que eˆ_z ⋅ ΔB⃗_c = 0 sur l'axe Oz.
  • 28 - Dans les questions précédentes on a vu que la composante axiale du champ magnétique B_(cz)(z) créé par la couronne présente un maximum pour une cote z ≃ z_e. À cette cote, mais au voisinage de l'axe, la composante B_(cz)(ρ, φ, z) peut-elle présenter un maximum selon ρ ? La position d'équilibre axiale z_e constitue-t-elle aussi une position d'équilibre radiale?

III.E. - Dispositif de positionnement et de stabilisation

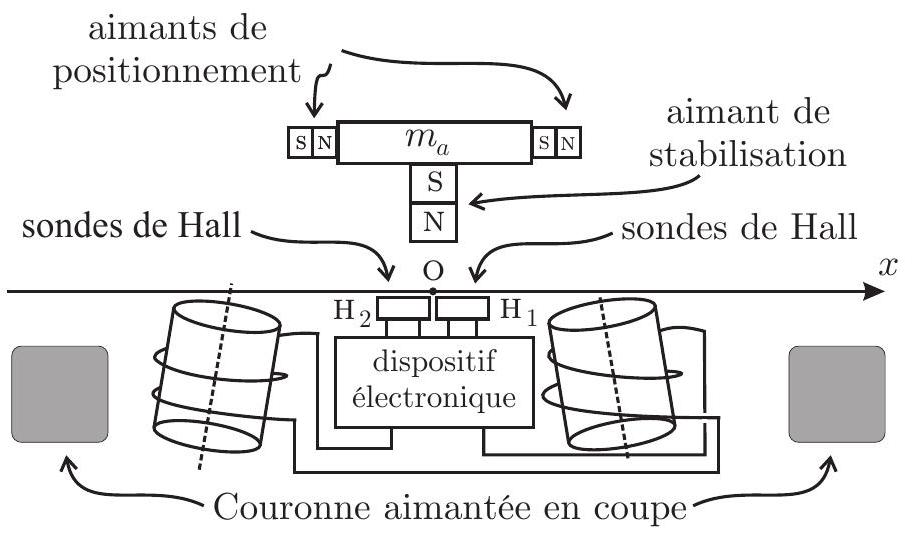

Figure 8 - Dispositif de positionnement magnétique
Dans le détail, le disque aimanté contenu dans le globe peut être représenté par une masse m_a constituée d'un matériau non magnétique solidaire de deux aimants de positionnement et d'un aimant de stabilisation représentés sur la figure 8 . On considère pour notre étude que cet ensemble est astreint à se déplacer sans frottements sur un axe horizontal à la cote z = z_e = cste. Sous cet axe, noté dans cette partie Ox, sont placées deux sondes de Hall H_1 et H_2. Dans la zone considérée, ces sondes délivrent une tension proportionnelle au champ magnétique qui les traverse. Ces deux sondes sont connectées à un circuit électronique qui alimente deux bobines créant ainsi un léger champ magnétique. Ce dernier exerce finalement sur les aimants de positionnement, une force portée par o x. L'ensemble du dispositif est lui aussi représenté sur la figure 8.
Dans la configuration proposée, on suppose que les sondes de Hall ne sont sensibles qu'au champ créé par l'aimant de stabilisation fixé sous la masse m_a. La sonde H_1 (resp. H_2 ) délivre une tension u_(H_1)(x) > 0 (resp. u_(H_2)(x) > 0 ) qui dépend linéairement (facteur k > 0 identique pour les deux sondes) de la distance entre le centre de l'aimant de stabilisation (repéré par x ) et le centre de la sonde H_1 repéré par x_(H_1) (resp. x_(H_2) ). La géométrie est telle que x_(H_1) = − x_(H_2) = x_0 et l'on reste dans une zone telle que |x| ≤ x_0. On note u_(H_(1, m)) et u_(H_(2, m)) les tensions maximales (positives) délivrées par les sondes H_1 (resp. H_2 ) dans le cas où x = x_(H_1) (resp. x_(H_2) ). Les sondes sont fixes et on admet que u_(H_(1, m)) = u_(H_(2, m)) = u_(H_m).
◻29 - Exprimer les tensions u_(H_1) et u_(H_2) en fonction de u_(H_m), x_0, x et k.
La chaîne de traitement du signal issu des sondes de Hall est représentée sur la figure 9. Elle se décompose en 3 étages. Les amplificateurs opérationnels (AO) utilisés dans ce montage sont tous identiques et supposés idéaux. La tension de saturation en sortie de ces AO ne sera jamais atteinte et ils fonctionnent tous en régime linéaire. Dans tous les montages proposés, la saturation en courant n'est jamais atteinte. Conventionnellement l'alimentation des AO n'est pas représentée sur les montages.

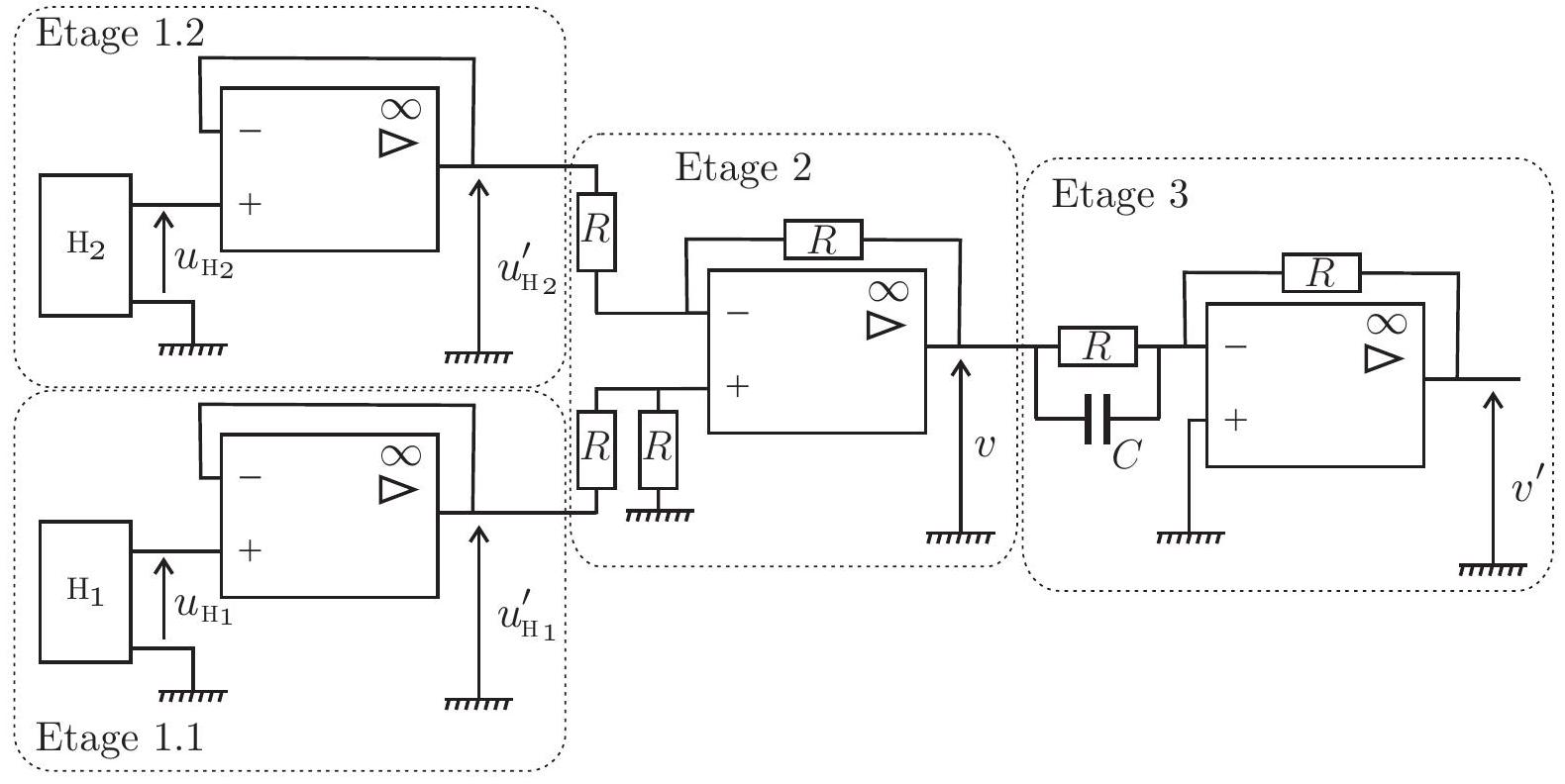

Figure 9 - Traitement du signal magnétique
30 - Dans les étages 1.1 et 1.2 chaque sonde est reliée à un dispositif à amplificateur opérationnel. Quelle est la relation entre les tensions u_(H_(1, 2))^′ et les tensions u_(H_(1, 2)). Quel est le nom et l'intérêt de ce dispositif?
  • 31 - Exprimer la tension v en fonction des tensions u_(H_1)^′ et u_(H_2)^′, puis en fonction de la position x de l'aimant et du paramètre k. Quelle est la fonction du montage de l'étage 2 ?
  • 32 - Déterminer l'équation différentielle qui relie les tensions v^′ et v, puis celle qui relie v^′ à x.
Un dernier étage, non détaillé ici, permet de faire circuler un courant i = k^′ v^′ avec k^′ > 0 dans les bobines. Par l'intermédiaire de ces deux bobines, cette intensité produit un champ magnétique produisant lui-même une force F_x dirigée selon Ox et telle que F_x = k^(′′)i avec k^(′′) > 0.
  • 33 - Établir l'équation différentielle satisfaite par l'abscisse x de l'aimant. On mettra cette équation sous une forme canonique en faisant apparaître un facteur de qualité Q et une pulsation ω_0. Que peut-on en conclure? On pourra indiquer une relation entre R, C, k, k^′, k^(′′) et m_t permettant d'obtenir le meilleur résultat possible.

FIN DE LA PARTIE III

FIN DE L'ÉPREUVE
