Présentation du sujet

Imagerie par tomographie photoacoustique : laser, nanoparticules d'or et mesure de la vitesse du sang

Le sujet étudie les mécanismes physiques de la tomographie photoacoustique, une technique d'imagerie médicale. Il comporte quatre parties indépendantes : la source laser impulsionnelle, l'échauffement de nanoparticules d'or par le laser, la génération d'une onde acoustique et la formation d'image, puis la mesure de la vitesse du sang. Il mobilise l'électromagnétisme, la thermodynamique, la mécanique des fluides et la physique des ondes.

1Partie I : étude de la source laserÉnergie et longueur d'onde des photons d'un laser Nd:YAG, génération d'harmoniques, diffraction et puissance crête d'un laser impulsionnel.
2Partie II : génération photo-acoustiqueÉquation de diffusion thermique en coordonnées sphériques avec terme source, évolution de la température d'une nanoparticule d'or et longueur thermique.
3Partie III : génération acoustique et formation d'imageÉquations linéarisées de la mécanique des fluides, onde acoustique sphérique émise par la nanoparticule, profondeur sondée et reconstruction d'image.
4Partie IV : mesure de la vitesse du sangEffet Doppler, écoulement de Poiseuille dans un capillaire, débit volumique et pertes de charge dans l'aorte.

L'épreuve en chiffres

Moyenne 9,81 / 20 · écart-type 3,41 · 1 023 présents · où vous situez-vous ?

Moyenne: 9,81/ 20
Écart-type: 3,41
Présents: 1 023

Deux tiers des copies environ (moyenne ± écart-type)

Où je me situe ?

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

6 erreurs relevées

Bilan thermique faux en coordonnées sphériques · Terme source placé du mauvais côté · Second membre pris pour un amortissement

Les quatre parties, de difficultés assez comparables, ont pu être abordées par l'immense majorité des candidats. Chaque partie mêlait questions de cours, applications directes et questions de réflexion, avec des applications numériques et des ordres de grandeur systématiques. Le jury insiste sur la qualité de l'expression écrite, la vérification de l'homogénéité et la justification des hypothèses.

Les erreurs les plus sanctionnées

1
Bilan thermique faux en coordonnées sphériquesQ6, Q7
Le flux à travers la sphère de rayon r + dr doit faire intervenir la surface en (r + dr)² ; sinon on obtient une équation de diffusion unidimensionnelle cartésienne. Partir de la conservation locale de l'énergie et de la loi de Fourier évite ce piège.
2
Terme source placé du mauvais côtéQ7
Beaucoup ajoutent la production volumique de chaleur dans le mauvais membre de l'équation ; une analyse physique montre que la température doit croître.
3
Second membre pris pour un amortissementQ16
Le second membre de l'équation de propagation est un terme source ; peu de candidats introduisent r·pa pour prévoir une onde sphérique.
4
Confusion de temps et de céléritésQ17, Q19
Des candidats utilisent la vitesse de la lumière au lieu de celle du son, confondent durée d'impulsion et période de répétition, ou imposent à tort un aller-retour de l'onde.
5
Débit volumique mal calculéQ28
La vitesse doit être intégrée sur l'élément de surface 2πr dr et non sur dr ; cette erreur touche l'immense majorité des copies.
6
Effet Doppler sans l'angleQ24, Q25
Beaucoup ignorent l'angle α indiqué sur le schéma et ne traitent que le cas α = 0 ; des vitesses sanguines aberrantes ne sont pas remises en question.

Ce qui a été bien réussi

La question 8 a été bien traitée par l'immense majorité des candidats, hors applications numériques.
L'équation de propagation avec second membre de la question 16 a été reconnue par l'immense majorité.
Les questions 26, 27 et 28 sur l'écoulement sanguin sont relativement bien traitées, avec souvent un profil de vitesse parabolique correct.
Quelques candidats ont repéré et corrigé d'eux-mêmes l'erreur d'homogénéité de l'énoncé à la question 29, ce que le jury salue.

Conseils du jury

Vérifier systématiquement l'homogénéité des résultats.
Donner les résultats numériques avec leurs unités et un nombre de chiffres significatifs adapté aux données.
Ne pas négliger les applications numériques, qui représentent une part importante des points.
Justifier les hypothèses et nommer les principes utilisés, en définissant explicitement les variables.
Utiliser le formulaire fourni, notamment l'expression du laplacien en coordonnées sphériques.
Répondre par un raisonnement physique argumenté plutôt que par une paraphrase de l'énoncé.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Corrigé détaillé

31 questions

Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.

31 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.

Voir les 23 autres questions

Ouvrir le corrigé détaillé Comment sont produits nos corrigés

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

ECOLE POLYTECHNI QUE
ESPCI

CONCOURS D'ADMI SSI ON 2021

MARDI 13 AVRIL 2021
08h00-12h00
FILIERE PC - Epreuve

n^0 3

PHYSIQUE A (XE)

Imagerie par tomographie photoacoustique

Introduction $^1$

De vieilles découvertes en physique peuvent soudainement révolutionner des technologies quand on les combine avec d'autres plus récentes. C'est ce qui est advenu avec l'effet photoacoustique qui, grâce au laser, fournit maintenant une nouvelle technique d'imagerie médicale appelée la tomographie photoacoustique.

On envoie des faisceaux d'impulsions laser à travers des tissus biologiques. Ces impulsions chauffent certains tissus, qui en conséquence génèrent des ultrasons que l'on peut détecter avec des capteurs adéquats. Dans certains cas, pour maximiser l'effet, on utilise des nanoparticules d'or qui absorbent mieux la chaleur. Un ordinateur et des algorithmes de traitement du signal permettent alors de reconstituer des images à haute résolution, par exemple de l'intérieur d'un cer-

©^©

Junjie Yao et Lihong Wang, WUSTL

veau de rat (figure ci-contre). Bien que la technique soit encore principalement utilisée dans des expériences de laboratoire, les chercheurs travaillent sur des applications cliniques telles que l'étude de trajectoires sanguines dans le cerveau.

Dans ce sujet on s'intéresse à cette modalité d'imagerie médicale émergente et on décompose l'étude en 4 parties largement indépendantes les unes des autres. À noter que quelques expressions mathématiques utiles sont regroupées dans un formulaire en fin d'énoncé.

I. Étude de la source laser

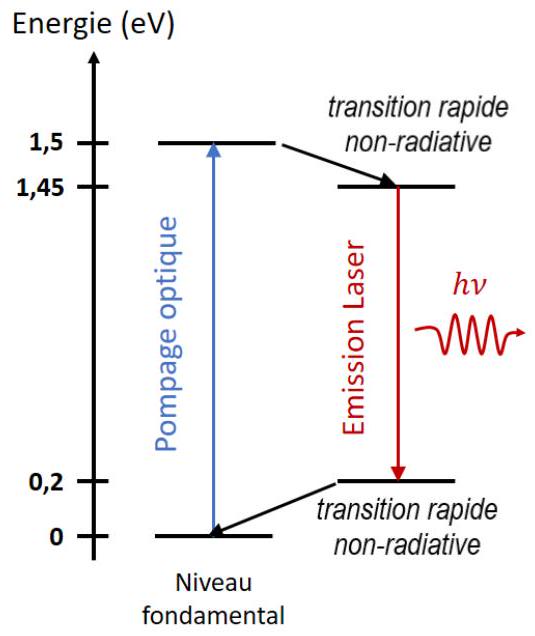

Le laser utilisé comme source est un laser Nd:YAG dont le diagramme des niveaux énergétiques est décrit sur la figure 1. Déduire de ce diagramme l'énergie des photons émis par ce laser, puis la longueur d'onde $λ_0$ . À quel domaine du spectre électromagnétique ce faisceau appartient-il? Pour l'application numérique, on considèrera la valeur approchée de la constante de Planck suivante: $h ≃ (20)/3 \times 10^(- 34) J.s$

Figure 1 - Diagramme simplifié des niveaux d'énergie du laser Nd:YAG

Afin de changer la longueur d'onde de travail un cristal de triborate de lithium $LiB_3 O_5$ peut être utilisé. En effet, si $E_1(t) = E_1 sin(ω_1 t)$ et $E_2(t) = E_2 sin(ω_2 t)$ sont les champs électriques scalaires de 2 ondes arrivant sur le cristal, on peut obtenir en sortie du cristal un champ électrique $E_s(t) \propto (E_1(t) + E_2(t))^2$ . En imaginant que les ondes incidentes sur le cristal sont soit les ondes issues du laser soit des ondes qui sont déjà sorties du cristal, déterminer les différentes longueurs d'onde accessibles par cette méthode.

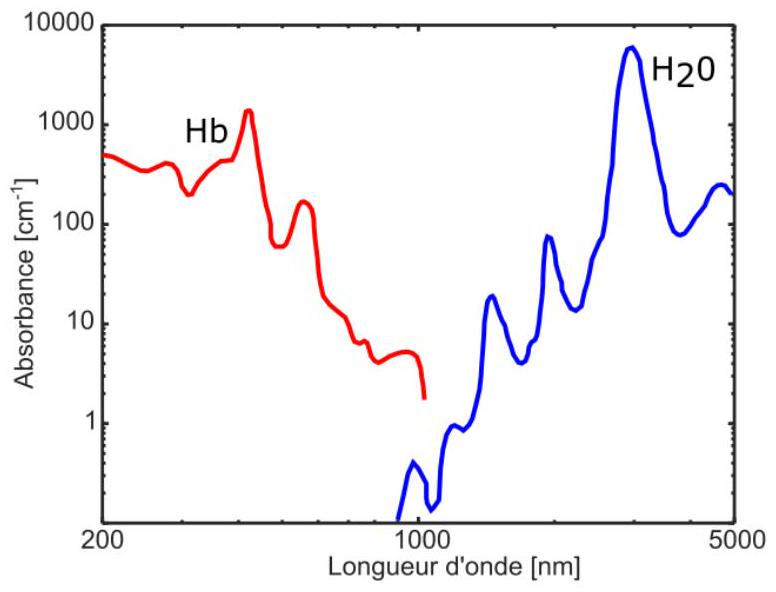

Figure 2 - Diagramme d'absorption des principaux absorbeurs endogènes des tissus biologiques (Hb représente l'hémoglobine).

On appelle fenêtre de transparence biologique le domaine de longueurs d'onde pour lequel on peut imager les tissus biologiques en profondeur sans absorption. À l'aide du graphe de la figure 2, donner un ordre de grandeur de cette fenêtre de transparence biologique. Parmi les longueurs d'onde calculées précédemment pour le laser Nd:YAG, avec ou sans cristal, quelle est
celle que vous choisiriez pour faire de l'imagerie en profondeur sans absorption dans les tissus biologiques?
Le laser fonctionne dans un régime dit «impulsionnel» ; c'est-à-dire qu'il émet des impulsions lumineuses courtes d'une durée $τ_p = 5 ns$ , avec une cadence de répétition $f_(rep) = 1kHz$ . Les normes d'exposition à un tel laser sur la peau fixent une valeur maximale $Φ = 100 W.cm^(- 2)$ à l'énergie lumineuse reçue par seconde et par unité de surface de la peau. On suppose que l'on utilise un laser dont le faisceau a un diamètre de 1 mm à travers un objectif de focale 1 cm . Quelle est la surface de la tache focale? Dans ces conditions, calculer la puissance crête maximale du laser pour respecter la norme mentionnée.

II. Génération photo-acoustique

Lorsque la lumière du laser pénètre dans les tissus biologiques, elle peut être absorbée par ceux-ci en fonction de leur cœfficient d'absorption à la longueur d'onde utilisée. Sous quelle forme l'énergie optique absorbée par la matière rencontrée peut-elle être convertie? Décrire les différents phénomènes d'interaction lumière-matière que vous connaissez en donnant des exemples.

Pour maximiser l'absorption, on utilise des nanoparticules d'or comme agents de contraste. On considère donc la fraction d'énergie optique absorbée et convertie sous forme de chaleur par cette nanoparticule sphérique de rayon

a

, de conductivité thermique

κ_g

, de masse volumique

ρ_g

et de capacité calorifique massique à pression constante

c_(p_g)

. Le milieu environnant est assimilé à de l'eau de conductivité thermique

κ

, de masse volumique

ρ

et de capacité calorifique massique

c_p

. Pour les applications numériques on prendra les valeurs suivantes:

a, = 100 nm; κ_g, = 300 W \cdot m^(- 1) \cdot K^(- 1); ρ_g, = 20 \cdot 10^3 kg \cdot m^(- 3); c_(p_g), = 120 J \cdot K^(- 1) \cdot kg^(- 1); κ, = 0, 5 W \cdot m^(- 1) \cdot K^(- 1); c_p, = 4000 J \cdot K^(- 1) \cdot kg^(- 1)

Après avoir expliqué pourquoi il est légitime de supposer que l'eau n'absorbe pas l'impulsion lumineuse produite par le laser, établir l'équation de la diffusion thermique dans l'eau ( $r > a$ ) à l'aide d'un bilan conservatif à préciser. Étant donné la géométrie sphérique des nanoparticules on traitera le problème en cordonnées sphériques.
Faire de même dans la nanoparticule ( $r \leq a$ ) en tenant compte de la puissance absorbée par unité de volume de la nanoparticule que l'on notera $P_V(r, t)$ suite à l'impulsion laser.
Par analyse dimensionnelle estimer les temps caractéristiques $τ_g$ et $τ_e$ d'évolution de la température au sein de la nanoparticule et dans l'eau à une distance $a$ de la nanoparticule. Comparer les valeurs de $τ_p, τ_g$ et $τ_e$ et discuter ces différentes échelles de temps. À partir de leur comparaison, établir le scénario de l'élévation de température, puis du retour à l'équilibre, à la fois dans l'or et dans l'eau.
Pour $r \leq a$ , intégrer l'équation obtenue sur le volume de la nanoparticule en considérant que celle-ci absorbe l'énergie optique de manière homogène sur l'ensemble de son volume. On introduira la température moyenne au sein de la nanoparticule que l'on notera $T_g(t) = 1/V∭_(nanoparticule)T(r⃗, t)dV$ .
En précisant les expressions de $D, α_g$ et $β_g$ en fonction des données du problème, vérifier
que les équations précédentes peuvent se mettre sous la forme :

pour r > a :, (\partial(rT))/(\partialt) = D(\partial^2(rT))/(\partialr^2); pour r \leq a :, (dT_g)/(dt) = α_g(\partialT)/(\partialr)|_(r = a^-) + β_g P_V

Le terme source dû au laser prend la forme d'une impulsion gaussienne de durée caractéristique $τ_p$ . En négligeant le terme de conservation du flux thermique à l'interface or/eau, tracer l'allure de l'augmentation de température moyenne au sein de la nanoparticule. On prendra soin de bien préciser quelle est l'échelle de temps caractéristique.
En réalité, ce terme est non-négligeable et explique pourquoi la température dans l'eau environnante va également varier. Par analyse dimensionnelle, estimer la distance caractéristique $ℓ_(th)$ sur laquelle on peut s'attendre à voir des variations de température significatives dans l'eau juste après l'extinction de l'impulsion laser. Tracer alors l'allure de la courbe de température le long de la distance radiale après augmentation de température dans la nanoparticule (on explicitera la dépendance mathématique en $r$ de la solution).

III. Génération acoustique et formation d'image

Dans cette partie, on souhaite établir et étudier l'expression du champ de pression généré dans le milieu à l'extérieur de la nanoparticule d'or. Le fluide (toujours assimilé à de l'eau) étant initialement au repos, les champs de vitesse, pression, masse volumique et température s'écrivent :

v⃗(r⃗, t) = 0\to P(r⃗, t) = P_0 ρ(r⃗, t) = ρ_0 T(r⃗, t) = T_0

En présence d'une perturbation ces champs deviennent :

v⃗(r⃗, t) = v_a^(\to-)(r⃗, t) P(r⃗, t) = P_0 + p_a(r⃗, t) ρ(r⃗, t) = ρ_0 + ρ_a(r⃗, t) T(r⃗, t) = T_0 + T_a(r⃗, t)

On fera l'hypothèse de petites perturbations par rapport à l'équilibre et on négligera les forces de gravité.
13. Établir l'équation de conservation de la masse sous ces hypothèses.
14. Établir l'équation d'Euler en considérant l'eau comme un fluide parfait et en justifiant les autres simplifications possibles.
15. Pour introduire le terme source dû aux variations du champ de température, on peut montrer que l'équation d'état de l'eau se met sous la forme :

ρ_a(r⃗, t) = 1/(c_0^2)p_a(r⃗, t) - ρ_0 βT_a(r⃗, t)

avec

c_0 = 1500 m.s^(- 1)

la vitesse de propagation des ondes acoustiques dans l'eau et

β

une constante appelée coefficient de dilatation thermique du fluide. Établir l'équation différentielle vérifiée par la pression

p_a(r⃗, t)

.
16. Quels types de solutions à l'équation précédente s'attend-on à avoir (en faisant l'hypothèse que les variations de température correspondent à une source ponctuelle) ? Notamment, quel comportement a-t-on à grande distance pour l'amplitude de pression?

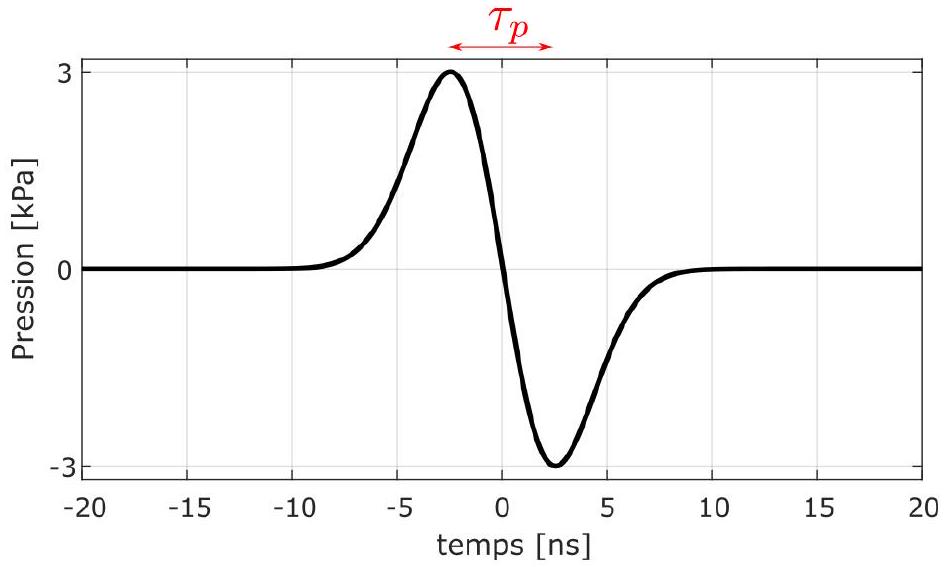

17. On donne sur la figure 3 le champ de pression en fonction du temps à la surface de la nanoparticule suite à son élévation de température. Au vu de ce graphe, déterminer la fréquence

Figure 3 - Pression acoustique dans l'eau à la surface de la nanoparticule.

et la longueur d'onde de l'onde sonore émise. Peut-on considérer la nanoparticule comme une source ultrasonore ponctuelle?
18. Suite à cette excitation, représenter le champ de pression qui sera enregistré par un capteur ultrasonore considéré comme ponctuel placé à la coordonnée

(x, y, z) = (0, 0, 0)

alors que la nanoparticule est située à la coordonnée

(x, y, z) = (0, 0, 3 cm)

.
19. On rappelle que le laser émet des impulsions avec une fréquence de répétition

f_(rep) = 1kHz

. Quelle profondeur peut-on envisager mesurer avec une telle cadence? Commenter cette valeur.
20. Quelle doit être la séparation minimale entre deux nanoparticules pour être distinguées par un signal reçu par notre capteur? Quel est le paramètre principal à l'origine de cette limite?
21. Pourquoi ne peut-on pas reconstruire une image du milieu si on ne connaît que le signal temporel reçu sur le capteur précédent?
22. On remplace le capteur ponctuel précédent par un capteur sous forme de disque de diamètre

D = 1 cm

qui présente une concavité de manière à focaliser les ultrasons à la distance

F = 3 cm

. Par analogie avec l'optique, déterminer le pouvoir de résolution de ce capteur concave à la fréquence principale émise par la nanoparticule?
23. Dans la pratique, de manière à reconstruire une image complète on n'utilise pas un capteur concave mais un réseau de capteurs. Ceci permet de changer artificiellement la concavité du capteur en appliquant des délais différents sur chacun des

N

éléments du réseau. Le réseau est unidimensionnel, aligné suivant (

Ox

), avec les

N

éléments régulièrement espacés entre les points de coordonnées

(- D/2, 0, 0)

et

(D/2, 0, 0)

. Par convention, on indicera les éléments par un indice

i

variant de 1 à

N

, l'élément

i = 1

étant situé au point

(- D/2, 0, 0)

.
Exprimer le délai à appliquer au signal reçu par l'élément

i

afin de synchroniser les signaux sur tous les capteurs lorsque chacun a reçu une impulsion acoustique issue de la nanoparticule placée en

(0, 0, F)

. Estimer la différence entre le plus long délai et le plus faible pour la nanoparticule précédente placée en

F = 3 cm

.

IV. Mesure de la vitesse du sang

On cherche désormais à mesurer la vitesse du sang dans un vaisseau sanguin de manière expérimentale, à l'aide de l'imagerie photoacoustique en supposant que les nanoparticules d'or injectées suivent l'écoulement sanguin. Le capteur détectant les signaux photoacoustiques est positionné comme le présente le schéma ci-dessous :

24. En supposant que la nanoparticule d'or émet un signal photoacoustique de fréquence

f

(dans son propre référentiel), déterminer l'expression de la fréquence

f^'

perçue par la sonde en fonction des paramètres du problème. En déduire l'expression du décalage fréquentiel

Δf = f^' - f

.
On remarquera que :

la vitesse du son dans les tissus biologiques est assimilée à celle dans l'eau et qu'elle est beaucoup plus grande que la vitesse du sang dans un vaisseau sanguin;
la distance entre la nanoparticule et la sonde, de l'ordre de 1 à 10 cm , est beaucoup plus grande que la longueur d'onde $λ$ de l'onde ultrasonore émise par la nanoparticule;

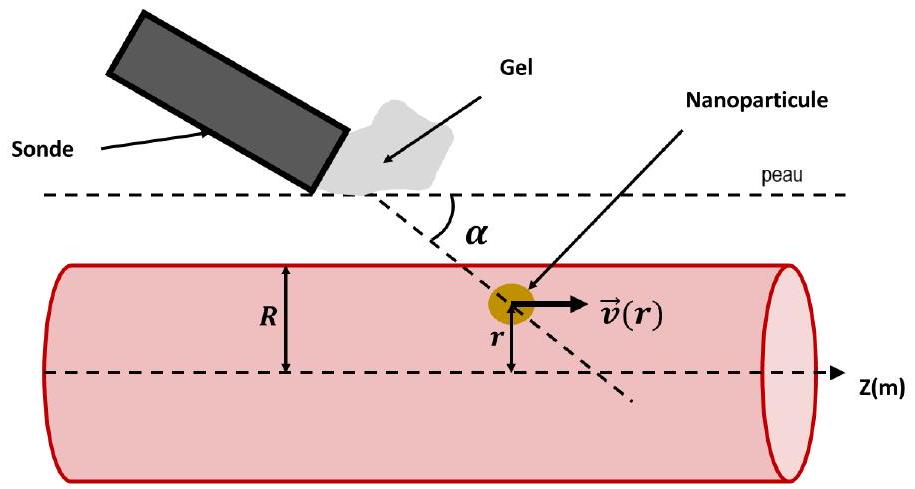

la sonde est orientée d'un angle $α$ par rapport au vaisseau sanguin.

On réalise une mesure expérimentale par photoacoustique sur un capillaire et sur l'aorte. On suppose connue la fréquence d'émission des nanoparticules : $f = 100MHz$ . La vitesse du son dans les tissus biologiques est assimilée à celle dans l'eau. L'angle de mesure utilisé est $α = 60^\circ$ . Les décalages en fréquence mesurés sont les suivants : $|Δf_(aorte)| = 16kHz$ et $|Δf_(cap)| = 10 Hz$ . En déduire la vitesse du sang dans chacun des cas.
Ces vaisseaux sanguins sont cylindriques de diamètre $D = 2R$ . On notera $ρ$ la masse volumique du sang, $ρ = 1200 kg.m^(- 3)$ et $η = 3.10^(- 3)$ Pa.s sa viscosité. Définir et calculer le nombre de Reynolds dans le cas d'un écoulement dans l'aorte ( $R_(aorte) \approx 1 cm$ ) puis dans un capillaire ( $R_(cap) \approx 10μ m$ ).
On s'intéresse maintenant à l'écoulement du sang dans le cas du capillaire considéré comme ayant une section constante, de rayon $R$ et de longueur $L$ (avec $L≫R$ ). Le sang y est considéré comme un fluide incompressible. Son écoulement est considéré comme stationnaire et irrotationnel selon l'axe ( $Oz$ ) du capillaire. Enfin on néglige les forces de gravité. On note $v⃗(r, θ, z)$ le champ de vitesse et $P(r, θ, z)$ le champ de pression en coordonnées cylindriques. En justifiant le raisonnement, montrer que le champ de pression $P(r, θ, z)$ est uniforme dans toute section droite du cylindre, puis donner son expression en fonction des pressions d'entrée $P_e$ et de sortie $P_s$ respectivement en $z = 0$ et en $z = L$ .
Indication : Après avoir exploité les symétries et les propriétés de l'écoulement mentionnées plus haut, vous pouvez soit écrire l'équation de Navier-Stokes en coordonnées cylindriques, soit faire un bilan des forces agissant sur un volume du fluide judicieusement choisi.
Établir l'expression du champ de vitesse au point $M$ de coordonnées ( $r, θ, z$ ) dans le vaisseau sanguin. Puis calculer $v¯$ , la vitesse moyenne du fluide dans le vaisseau sanguin.
De manière générale, pour un écoulement dans une conduite, on définit le facteur de friction de Darcy-Weisbach, $ξ = (2D)/(ρv¯^2 L)$ .
Montrer que pour un écoulement laminaire, ce facteur de friction a pour expression : $ξ = (64)/(Re)$ où

Re est le nombre de Reynolds. En déduire la valeur de ce facteur pour un écoulement sanguin dans un capillaire. Calculer également la perte de charge

ΔP_(cap)

dans un capillaire long de 1 cm .

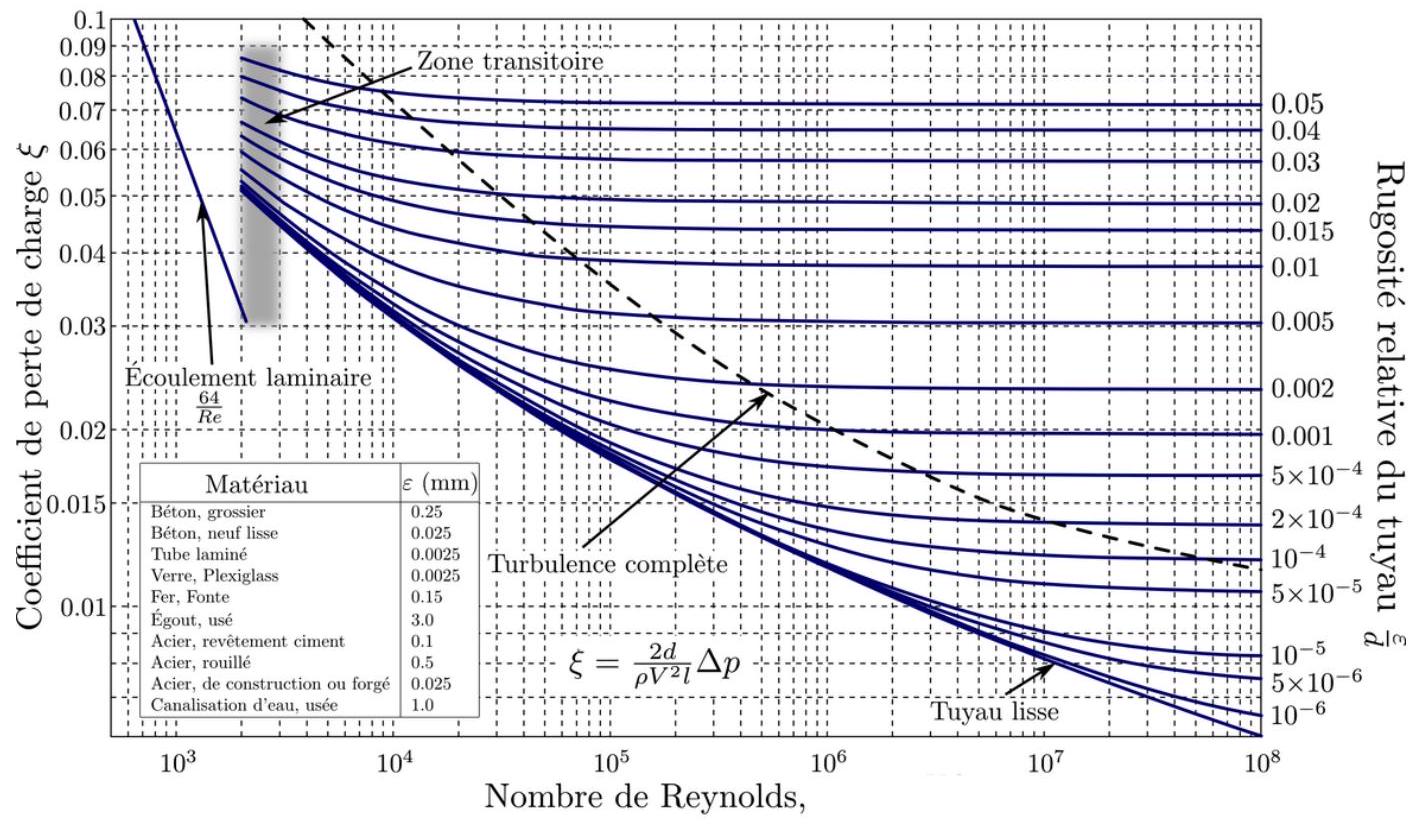

30. Le diagramme de Moody (figure 4) représente le facteur de friction de Darcy-Weisbach en fonction du nombre de Reynolds

Re

et de la rugosité relative pour une conduite de section circulaire. On retrouve sur ce diagramme la relation pour les écoulements laminaires :

ξ = (64)/(Re)

. Ce diagramme permet notamment de calculer les pertes de charge

ΔP

au sein d'une conduite. En effectuant une hypothèse à préciser, déterminer à partir du diagramme le coefficient de friction dans le cas de l'aorte. En déduire la perte de charge

ΔP_(aorte)

en sachant que l'aorte mesure environ 15 cm .

Figure 4 - Diagramme de Moody.

On définit la résistance à l'écoulement $R$ en régime stationnaire par la relation suivante : $R = (ΔP)/(D_V)$ où $D_V$ est le débit volumique et $ΔP$ la perte de charge. Estimer la résistance à l'écoulement d'un capillaire $R_(cap)$ et celle de l'aorte $R_(aorte)$ . Si l'on simplifie la structure sanguine du corps humain, on peut considérer que l'ensemble des vaisseaux est composé de l'aorte qui doit alimenter un réseau de $N$ capillaires en parallèle. Combien faut-il alors de capillaires pour que la résistance à l'écoulement de l'ensemble des capillaires soit égale à celle de l'aorte?

Formulaire

Equation de Navier-Stokes :

ρ((\partialv⃗)/(\partialt) + (v⃗ \cdot grad^(\to-))v⃗) = f⃗_(ext) - grad^(\to-)P + ηΔv⃗

où

ρ

représente la masse volumique du fluide considéré,

f⃗_(ext)

la densité volumique de forces extérieures et

η

la viscosité dynamique du fluide.

Formulaire mathématique :

En coordonnées sphériques (

r, θ, φ

) le Laplacien s'écrit :

ΔU = 1/r(\partial^2(rU))/(\partialr^2) + 1/(r^2 sin^2 θ)(sinθ\partial/(\partialθ)(sinθ(\partialU)/(\partialθ)) + (\partial^2 U)/(\partialφ^2))

Pour une fonction

U

qui ne dépend que de la variable

r

on a :

1/(r^2)\partial/(\partialr)(r^2(\partialU)/(\partialr)) = 1/r(\partial^2(rU))/(\partialr^2)

En coordonnées cylindriques (

r, θ, z

) pour un champ vectoriel

A⃗(r, θ, z) = A_r u_r^(\to-) + A_θ u_θ^(\to-) + A_z u_z^(\to-)

les expressions de la divergence et du rotationnel de ce champ s'écrivent :

divA⃗ = 1/r(\partial(rA_r))/(\partialr) + 1/r(\partialA_θ)/(\partialθ) + (\partialA_z)/(\partialz); rot^(\to-)A⃗ = (1/r(\partialA_z)/(\partialθ) - (\partialA_θ)/(\partialz))u_r^(\to-) + ((\partialA_r)/(\partialz) - (\partialA_z)/(\partialr))u_θ^(\to-) + (1/r(\partial(rA_θ))/(\partialr) - 1/r(\partialA_r)/(\partialθ))u_z^(\to-)

Pour un champ vectoriel de la forme

A⃗ = A_z(r)u⃗_z

, le Laplacien vectoriel de

A⃗

s'écrit :

ΔA⃗ = 1/r\partial/(\partialr)(r(\partialA_z)/(\partialr))u_z^(\to-)

1. Texte extrait et adapté d'un article publié dans Futura Sciences en 2015 sous la plume de Laurent Sacco.

Questions fréquentes

4 questions

Sur quels chapitres porte le sujet de physique A X-ESPCI PC 2021 ?

Le sujet sur la tomographie photoacoustique mobilise l'électromagnétisme et l'optique, la diffusion thermique, les ondes acoustiques dans les fluides et la mécanique des fluides visqueux avec l'effet Doppler et l'écoulement de Poiseuille.

Quelles erreurs le jury a-t-il le plus relevées en physique A X PC 2021 ?

Le jury cite l'équation de diffusion mal établie en coordonnées sphériques, le terme source placé du mauvais côté, la confusion entre vitesse de la lumière et vitesse du son, l'angle oublié dans l'effet Doppler et le débit volumique intégré sur dr au lieu de 2πr dr.

Les parties du sujet de physique A de l'X PC 2021 sont-elles indépendantes ?

Oui, les quatre parties sont largement indépendantes et de difficultés assez comparables, et l'immense majorité des candidats a pu les aborder toutes.

Quels conseils donne le rapport de physique A X PC 2021 ?

Soigner l'expression écrite, vérifier l'homogénéité, faire les applications numériques avec les bonnes unités et justifier chaque hypothèse par un principe physique.
