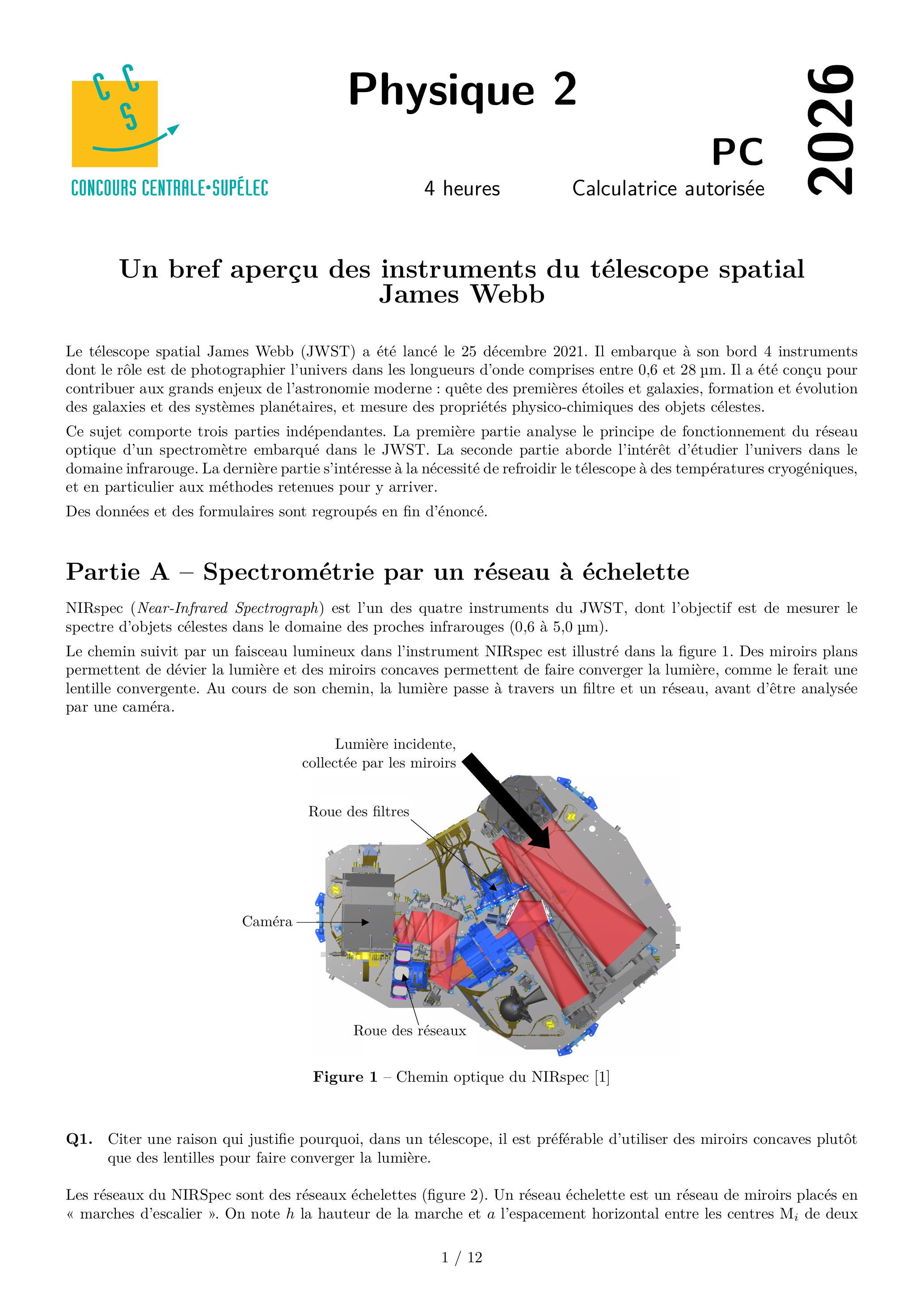

Un bref aperçu des instruments du télescope spatial James Webb

Le télescope spatial James Webb (JWST) a été lancé le 25 décembre 2021. Il embarque à son bord 4 instruments dont le rôle est de photographier l'univers dans les longueurs d'onde comprises entre 0,6 et

28μ m

. Il a été conçu pour contribuer aux grands enjeux de l'astronomie moderne : quête des premières étoiles et galaxies, formation et évolution des galaxies et des systèmes planétaires, et mesure des propriétés physico-chimiques des objets célestes.

Ce sujet comporte trois parties indépendantes. La première partie analyse le principe de fonctionnement du réseau optique d'un spectromètre embarqué dans le JWST. La seconde partie aborde l'intérêt d'étudier l'univers dans le domaine infrarouge. La dernière partie s'intéresse à la nécessité de refroidir le télescope à des températures cryogéniques, et en particulier aux méthodes retenues pour y arriver.
Des données et des formulaires sont regroupés en fin d'énoncé.

Partie A - Spectrométrie par un réseau à échelette

NIRspec (Near-Infrared Spectrograph) est l'un des quatre instruments du JWST, dont l'objectif est de mesurer le spectre d'objets célestes dans le domaine des proches infrarouges (0,6 à

5, 0μ m

).
Le chemin suivit par un faisceau lumineux dans l'instrument NIRspec est illustré dans la figure 1. Des miroirs plans permettent de dévier la lumière et des miroirs concaves permettent de faire converger la lumière, comme le ferait une lentille convergente. Au cours de son chemin, la lumière passe à travers un filtre et un réseau, avant d'être analysée par une caméra.

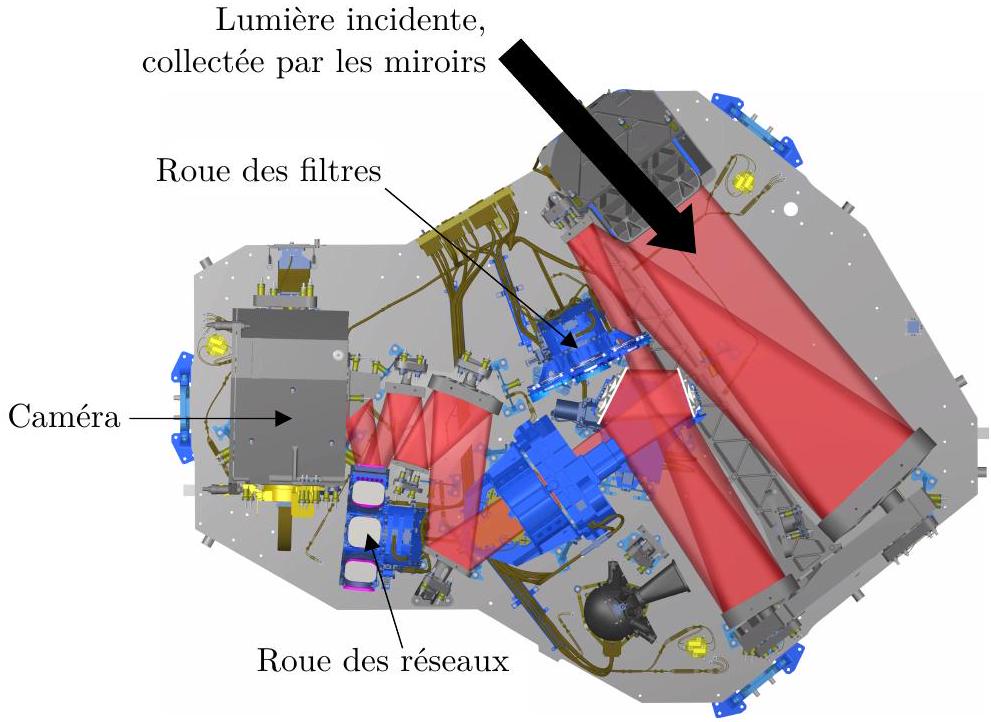

Figure 1 - Chemin optique du NIRspec [1]

Q1.Citer une raison qui justifie pourquoi, dans un télescope, il est préférable d'utiliser des miroirs concaves plutôt que des lentilles pour faire converger la lumière.

Les réseaux du NIRSpec sont des réseaux échelettes (figure 2). Un réseau échelette est un réseau de miroirs placés en « marches d'escalier ». On note

h

la hauteur de la marche et

a

l'espacement horizontal entre les centres

M_i

de deux

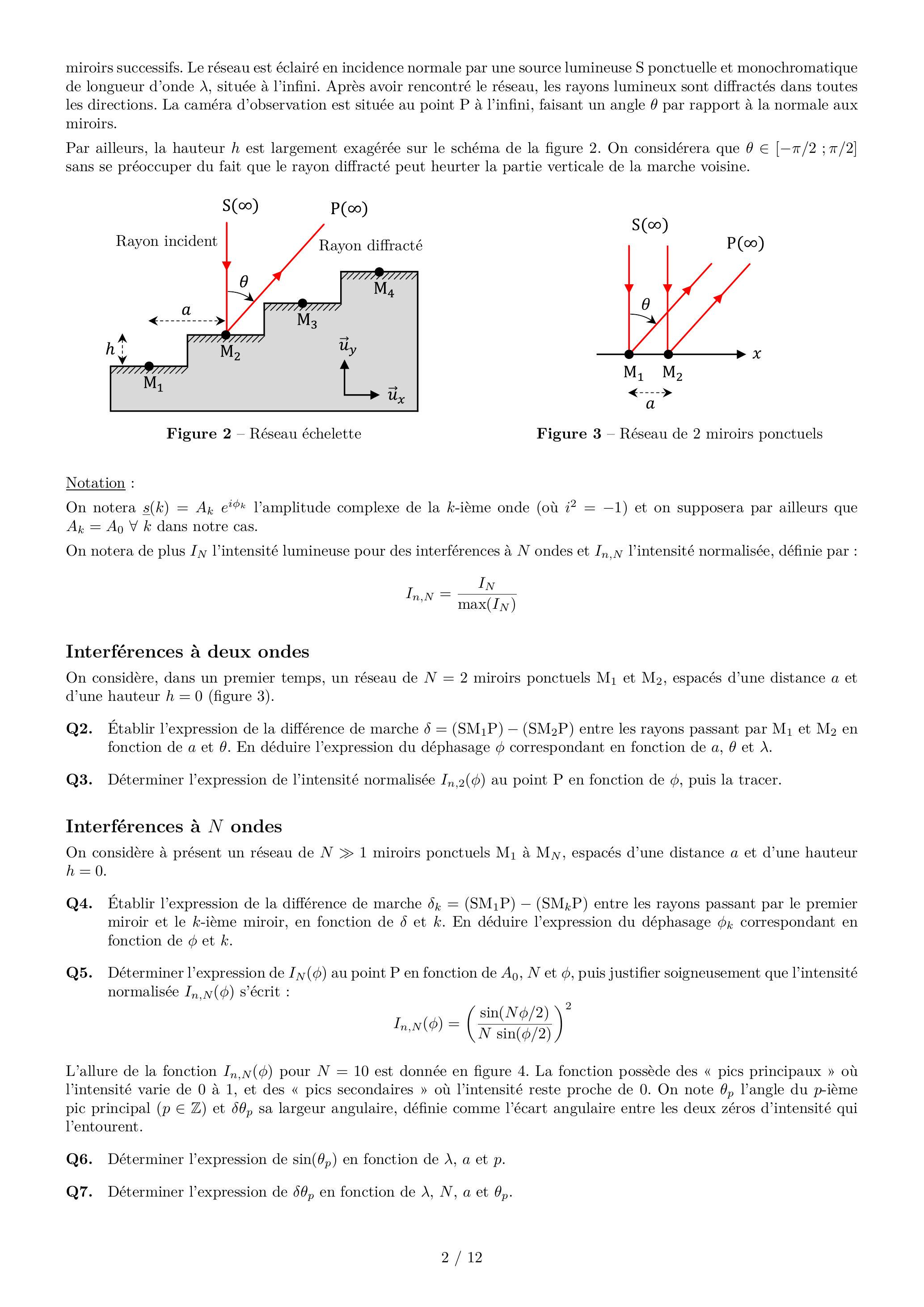

miroirs successifs. Le réseau est éclairé en incidence normale par une source lumineuse S ponctuelle et monochromatique de longueur d'onde

λ

, située à l'infini. Après avoir rencontré le réseau, les rayons lumineux sont diffractés dans toutes les directions. La caméra d'observation est située au point P à l'infini, faisant un angle

θ

par rapport à la normale aux miroirs.

Par ailleurs, la hauteur

h

est largement exagérée sur le schéma de la figure 2. On considérera que

θ \in [ - π/2; π/2]

sans se préoccuper du fait que le rayon diffracté peut heurter la partie verticale de la marche voisine.

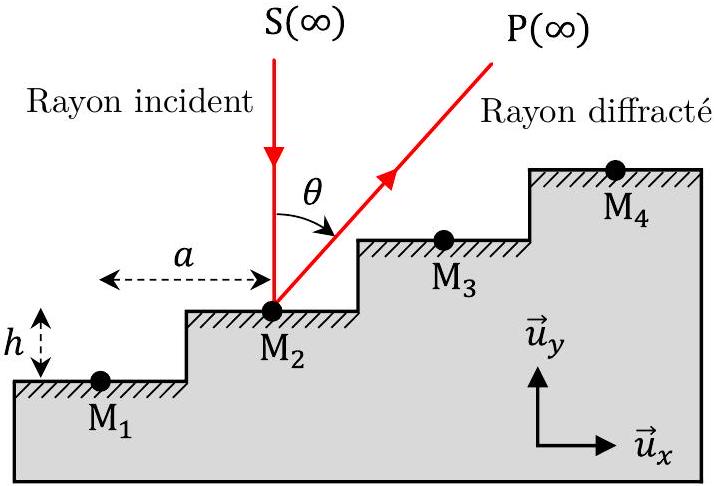

Figure 2 - Réseau échelette

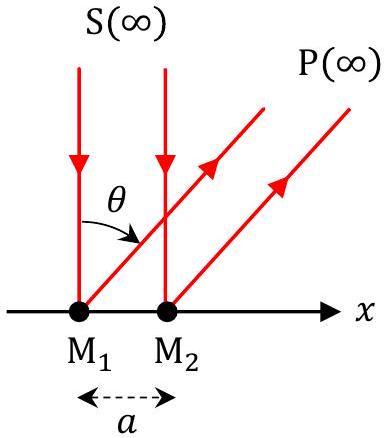

Figure 3 - Réseau de 2 miroirs ponctuels

Notation :
On notera

s_-(k) = A_k e^(iφ_k)

l'amplitude complexe de la

k

-ième onde (où

i^2 = - 1

) et on supposera par ailleurs que

A_k = A_0\forallk

dans notre cas.
On notera de plus

I_N

l'intensité lumineuse pour des interférences à

N

ondes et

I_(n, N)

l'intensité normalisée, définie par :

I_(n, N) = (I_N)/(max(I_N))

Interférences à deux ondes

On considère, dans un premier temps, un réseau de

N = 2

miroirs ponctuels

M_1

M_2

, espacés d'une distance

a

et d'une hauteur

h = 0

(figure 3).

Q2.Établir l'expression de la différence de marche $δ = (SM_1 P) - (SM_2 P)$ entre les rayons passant par $M_1$ et $M_2$ en fonction de $a$ et $θ$ . En déduire l'expression du déphasage $φ$ correspondant en fonction de $a, θ$ et $λ$ .
Q3.Déterminer l'expression de l'intensité normalisée $I_(n, 2)(φ)$ au point P en fonction de $φ$ , puis la tracer.

Interférences à $N$ ondes

On considère à présent un réseau de

N≫1

miroirs ponctuels

M_1

M_N

, espacés d'une distance

a

et d'une hauteur

h = 0

Q4.Établir l'expression de la différence de marche $δ_k = (SM_1 P) - (SM_k P)$ entre les rayons passant par le premier miroir et le $k$ -ième miroir, en fonction de $δ$ et $k$ . En déduire l'expression du déphasage $φ_k$ correspondant en fonction de $φ$ et $k$ .
Q5.Déterminer l'expression de $I_N(φ)$ au point P en fonction de $A_0, N$ et $φ$ , puis justifier soigneusement que l'intensité normalisée $I_(n, N)(φ)$ s'écrit :
$I_(n, N)(φ) = ((sin(Nφ/2))/(Nsin(φ/2)))^2$

L'allure de la fonction

I_(n, N)(φ)

pour

N = 10

est donnée en figure 4. La fonction possède des « pics principaux » où l'intensité varie de 0 à 1 , et des « pics secondaires » où l'intensité reste proche de 0 . On note

θ_p

l'angle du

p

-ième pic principal

(p \in ℤ)

δθ_p

sa largeur angulaire, définie comme l'écart angulaire entre les deux zéros d'intensité qui l'entourent.

Q6.Déterminer l'expression de $sin(θ_p)$ en fonction de $λ$ , $a$ et $p$ .
Q7.Déterminer l'expression de $δθ_p$ en fonction de $λ, N, a$ et $θ_p$ .

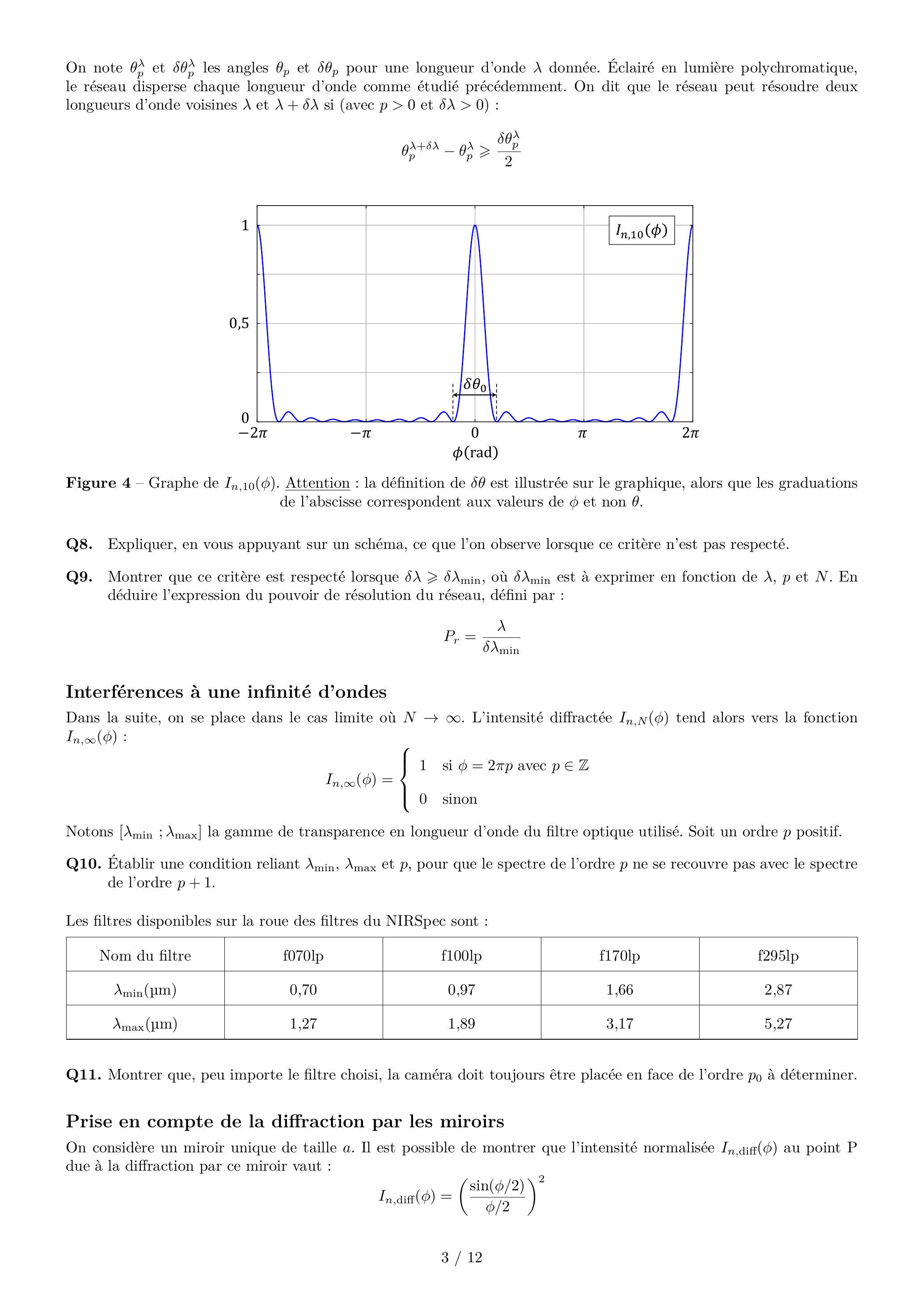

On note

θ_p^λ

δθ_p^λ

les angles

θ_p

δθ_p

pour une longueur d'onde

λ

donnée. Éclairé en lumière polychromatique, le réseau disperse chaque longueur d'onde comme étudié précédemment. On dit que le réseau peut résoudre deux longueurs d'onde voisines

λ

λ + δλ

si (avec

p > 0

δλ > 0

) :

θ_p^(λ + δλ) - θ_p^λ ⩾ (δθ_p^λ)/2

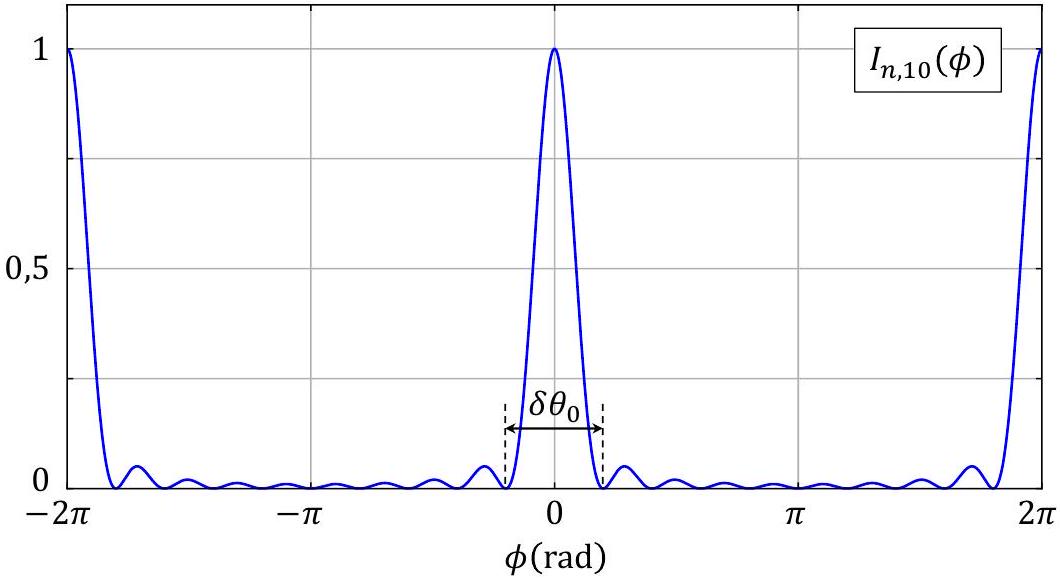

Figure 4 - Graphe de

I_(n, 10)(φ)

. Attention : la définition de

δθ

est illustrée sur le graphique, alors que les graduations de l'abscisse correspondent aux valeurs de

φ

et non

θ

Q8. Expliquer, en vous appuyant sur un schéma, ce que l'on observe lorsque ce critère n'est pas respecté.
Q9. Montrer que ce critère est respecté lorsque

δλ ⩾ δλ_(min)

, où

δλ_(min)

est à exprimer en fonction de

λ, p

N

. En déduire l'expression du pouvoir de résolution du réseau, défini par :

P_r = λ/(δλ_(min))

Interférences à une infinité d'ondes

Dans la suite, on se place dans le cas limite où

N \to \infty

. L'intensité diffractée

I_(n, N)(φ)

tend alors vers la fonction

I_(n, \infty)(φ)

I_(n, ∞)(φ) = {1, si φ = 2πp avec p ∈ ℤ; 0, sinon

Notons

[λ_(min); λ_(max)]

la gamme de transparence en longueur d'onde du filtre optique utilisé. Soit un ordre

p

positif.
Q10. Établir une condition reliant

λ_(min), λ_(max)

p

, pour que le spectre de l'ordre

p

ne se recouvre pas avec le spectre de l'ordre

p + 1

Les filtres disponibles sur la roue des filtres du NIRSpec sont :

Nom du filtre	f070lp	f100lp	f170lp	f295lp
$λ_(min)(μm)$	0,70	0,97	1,66	2,87
$λ_(max)(μm)$	1,27	1,89	3,17	5,27

Q11. Montrer que, peu importe le filtre choisi, la caméra doit toujours être placée en face de l'ordre

p_0

à déterminer.

Prise en compte de la diffraction par les miroirs

On considère un miroir unique de taille

a

. Il est possible de montrer que l'intensité normalisée

I_(n, diff)(φ)

au point P due à la diffraction par ce miroir vaut :

I_(n, diff)(φ) = ((sin(φ/2))/(φ/2))^2

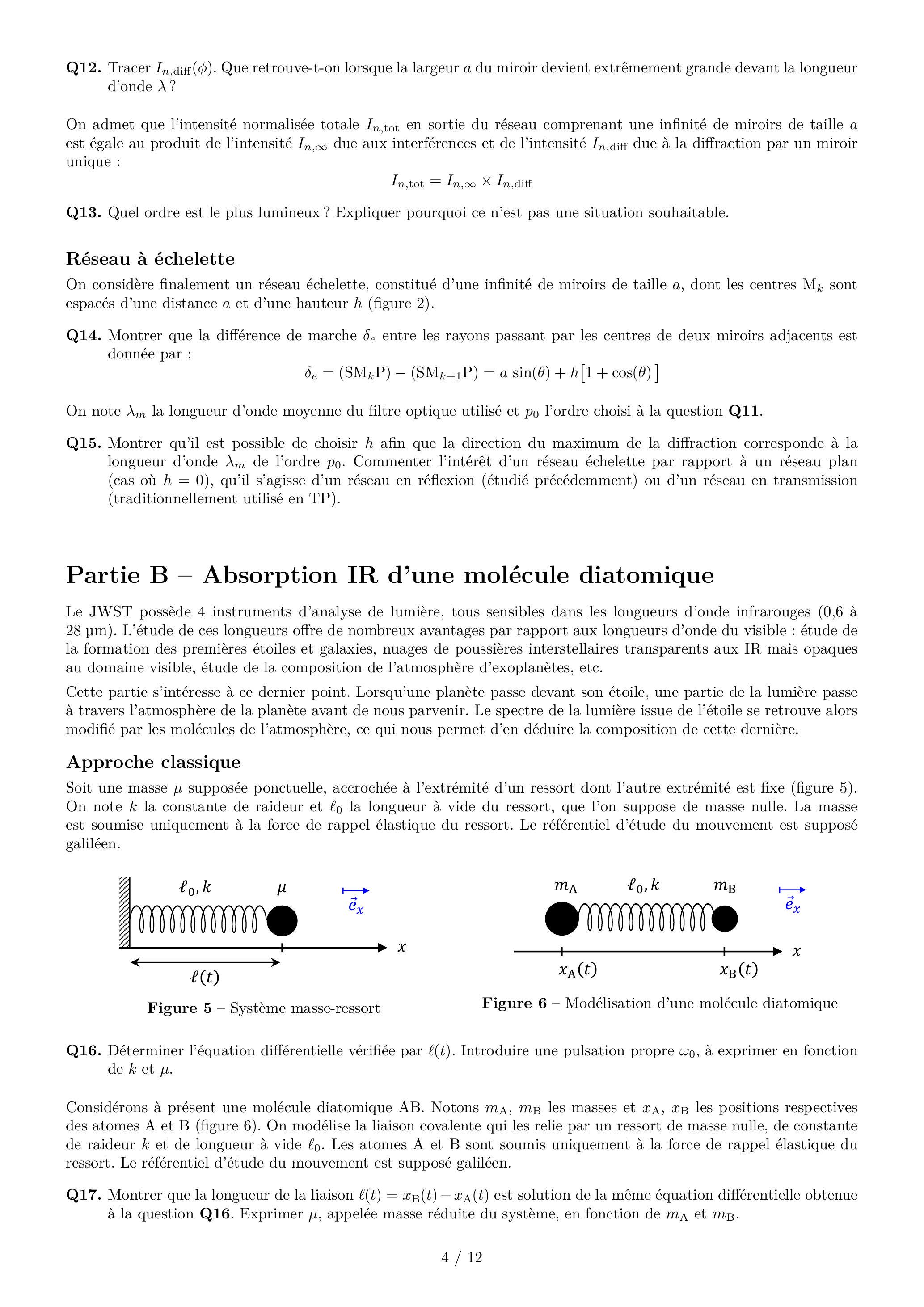

Q12.Tracer $I_(n, diff)(φ)$ . Que retrouve-t-on lorsque la largeur $a$ du miroir devient extrêmement grande devant la longueur d'onde $λ$ ?

On admet que l'intensité normalisée totale

I_(n, tot)

en sortie du réseau comprenant une infinité de miroirs de taille

a

est égale au produit de l'intensité

I_(n, \infty)

due aux interférences et de l'intensité

I_(n, diff)

due à la diffraction par un miroir unique :

I_(n, tot) = I_(n, \infty) \times I_(n, diff)

Q13. Quel ordre est le plus lumineux? Expliquer pourquoi ce n'est pas une situation souhaitable.

Réseau à échelette

On considère finalement un réseau échelette, constitué d'une infinité de miroirs de taille

a

, dont les centres

M_k

sont espacés d'une distance

a

et d'une hauteur

h

(figure 2).

Q14.Montrer que la différence de marche $δ_e$ entre les rayons passant par les centres de deux miroirs adjacents est donnée par :
$δ_e = (SM_k P) - (SM_(k + 1)P) = asin(θ) + h[1 + cos(θ)]$
On note $λ_m$ la longueur d'onde moyenne du filtre optique utilisé et $p_0$ l'ordre choisi à la question Q11.
Q15.Montrer qu'il est possible de choisir $h$ afin que la direction du maximum de la diffraction corresponde à la longueur d'onde $λ_m$ de l'ordre $p_0$ . Commenter l'intérêt d'un réseau échelette par rapport à un réseau plan (cas où $h = 0$ ), qu'il s'agisse d'un réseau en réflexion (étudié précédemment) ou d'un réseau en transmission (traditionnellement utilisé en TP).

Partie B - Absorption IR d'une molécule diatomique

Le JWST possède 4 instruments d'analyse de lumière, tous sensibles dans les longueurs d'onde infrarouges (0,6 à

28μ m

). L'étude de ces longueurs offre de nombreux avantages par rapport aux longueurs d'onde du visible : étude de la formation des premières étoiles et galaxies, nuages de poussières interstellaires transparents aux IR mais opaques au domaine visible, étude de la composition de l'atmosphère d'exoplanètes, etc.
Cette partie s'intéresse à ce dernier point. Lorsqu'une planète passe devant son étoile, une partie de la lumière passe à travers l'atmosphère de la planète avant de nous parvenir. Le spectre de la lumière issue de l'étoile se retrouve alors modifié par les molécules de l'atmosphère, ce qui nous permet d'en déduire la composition de cette dernière.

Approche classique

Soit une masse

μ

supposée ponctuelle, accrochée à l'extrémité d'un ressort dont l'autre extrémité est fixe (figure 5). On note

k

la constante de raideur et

ℓ_0

la longueur à vide du ressort, que l'on suppose de masse nulle. La masse est soumise uniquement à la force de rappel élastique du ressort. Le référentiel d'étude du mouvement est supposé galiléen.

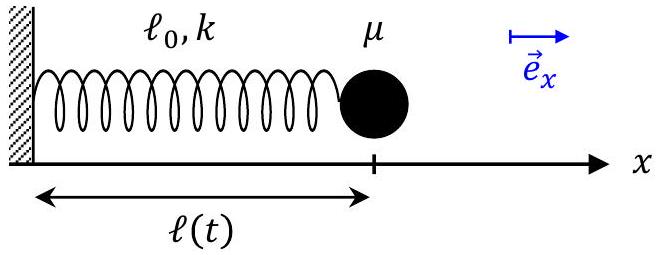

Figure 5 - Système masse-ressort

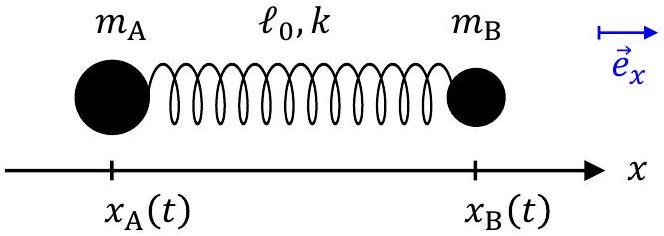

Figure 6 - Modélisation d'une molécule diatomique

Q16.Déterminer l'équation différentielle vérifiée par $ℓ(t)$ . Introduire une pulsation propre $ω_0$ , à exprimer en fonction de $k$ et $μ$ .

Considérons à présent une molécule diatomique AB. Notons

m_A, m_B

les masses et

x_A, x_B

les positions respectives des atomes A et B (figure 6). On modélise la liaison covalente qui les relie par un ressort de masse nulle, de constante de raideur

k

et de longueur à vide

ℓ_0

. Les atomes A et B sont soumis uniquement à la force de rappel élastique du ressort. Le référentiel d'étude du mouvement est supposé galiléen.

Q17.Montrer que la longueur de la liaison $ℓ(t) = x_B(t) - x_A(t)$ est solution de la même équation différentielle obtenue à la question Q16. Exprimer $μ$ , appelée masse réduite du système, en fonction de $m_A$ et $m_B$ .

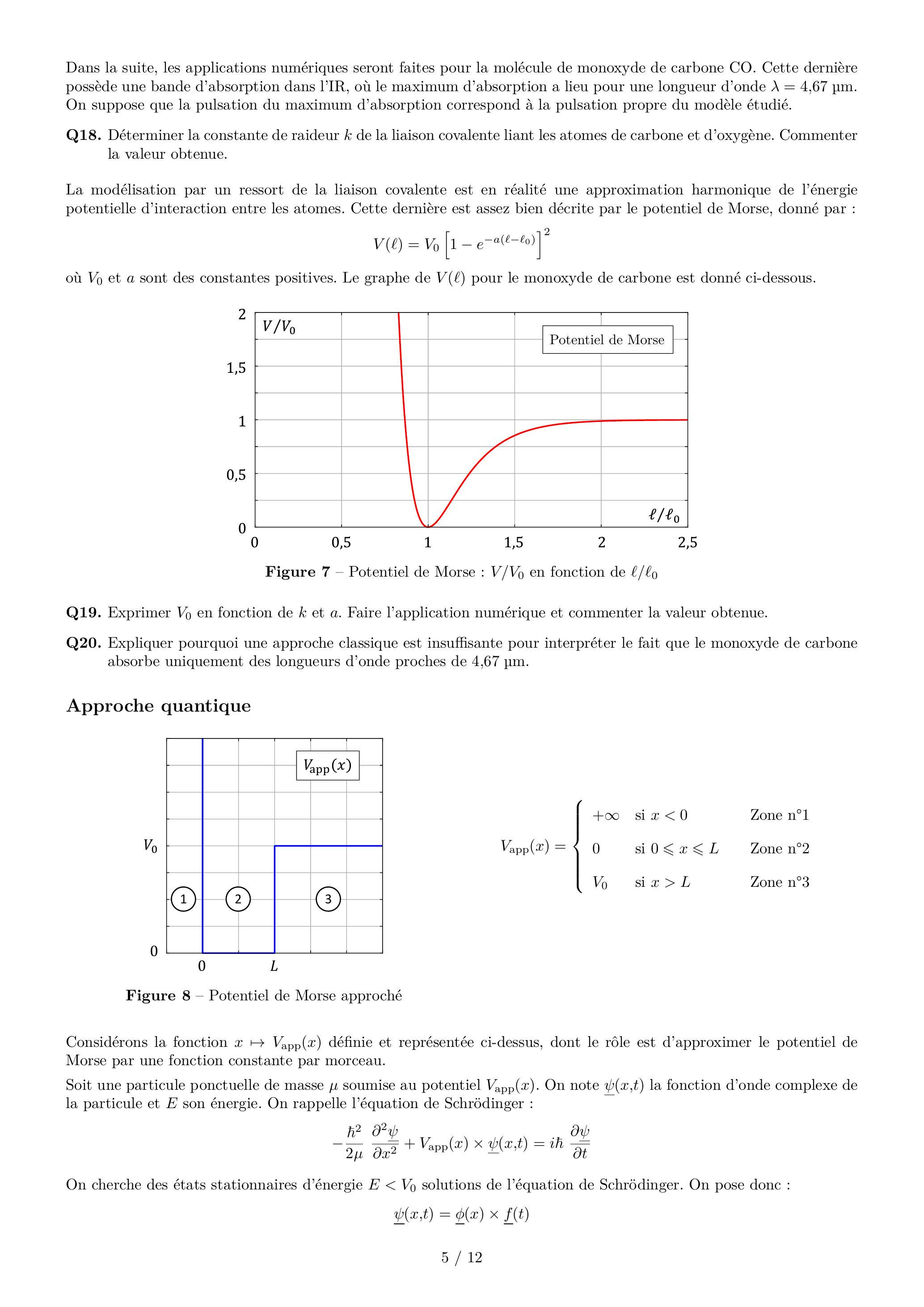

Dans la suite, les applications numériques seront faites pour la molécule de monoxyde de carbone CO. Cette dernière possède une bande d'absorption dans l'IR, où le maximum d'absorption a lieu pour une longueur d'onde

λ = 4, 67μ m

. On suppose que la pulsation du maximum d'absorption correspond à la pulsation propre du modèle étudié.

Q18. Déterminer la constante de raideur

k

de la liaison covalente liant les atomes de carbone et d'oxygène. Commenter la valeur obtenue.

La modélisation par un ressort de la liaison covalente est en réalité une approximation harmonique de l'énergie potentielle d'interaction entre les atomes. Cette dernière est assez bien décrite par le potentiel de Morse, donné par :

V(ℓ) = V_0[1 - e^(- a(ℓ - ℓ_0))]^2

où

V_0

a

sont des constantes positives. Le graphe de

V(ℓ)

pour le monoxyde de carbone est donné ci-dessous.

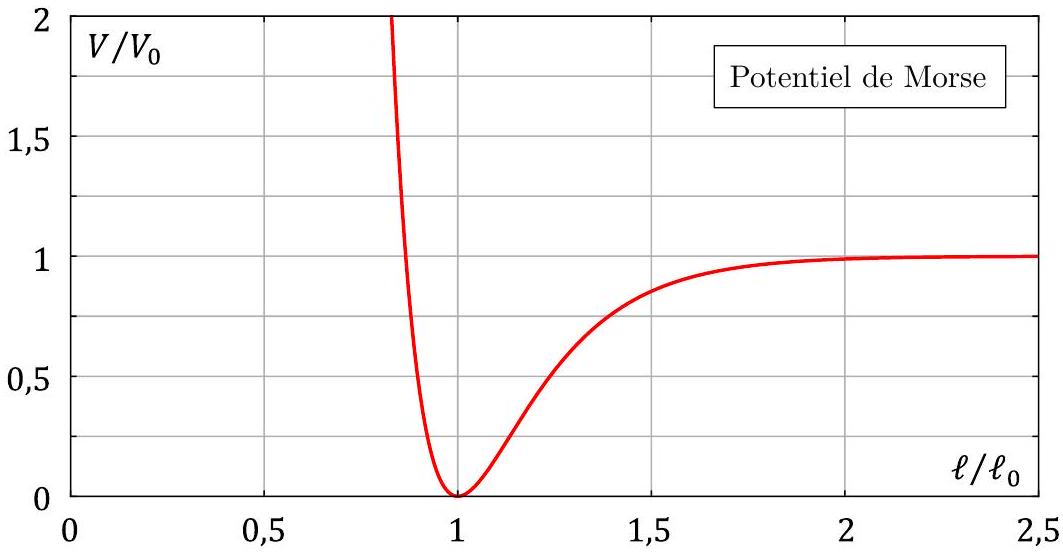

Figure 7 - Potentiel de Morse :

V/V_0

en fonction de

ℓ/ℓ_0

Q19. Exprimer

V_0

en fonction de

k

a

. Faire l'application numérique et commenter la valeur obtenue.
Q20. Expliquer pourquoi une approche classique est insuffisante pour interpréter le fait que le monoxyde de carbone absorbe uniquement des longueurs d'onde proches de

4, 67μ m

Approche quantique

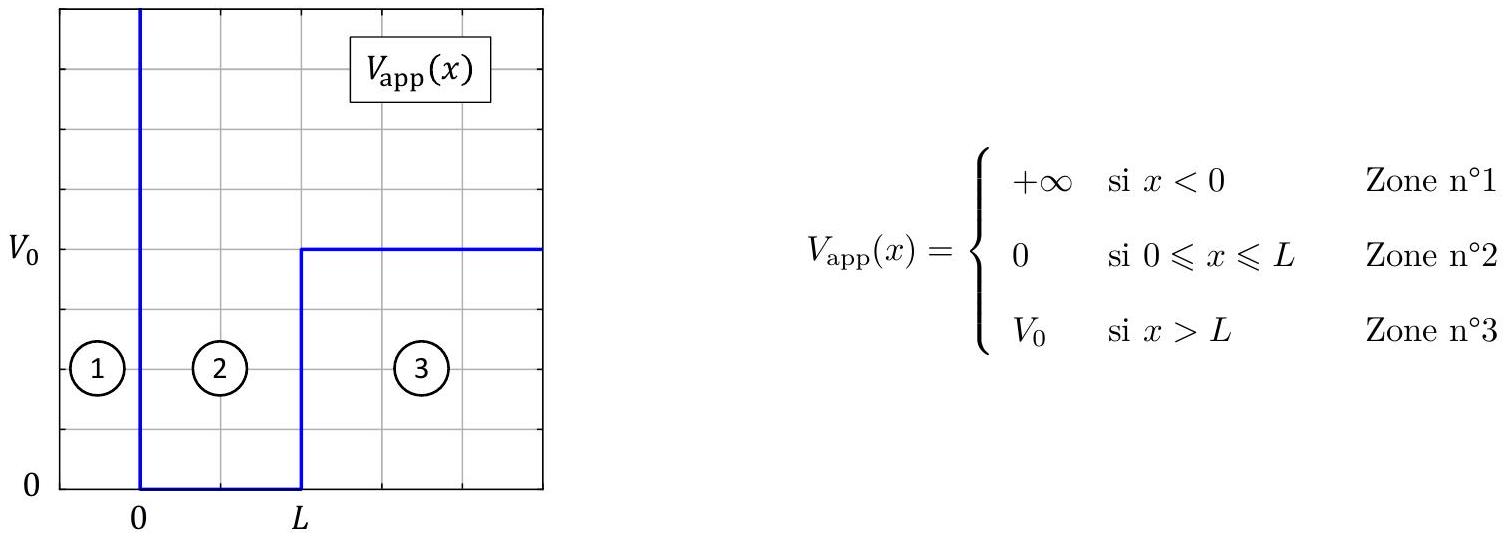

Figure 8 - Potentiel de Morse approché

Considérons la fonction

x \mapsto V_(app)(x)

définie et représentée ci-dessus, dont le rôle est d'approximer le potentiel de Morse par une fonction constante par morceau.
Soit une particule ponctuelle de masse

μ

soumise au potentiel

V_(app)(x)

. On note

ψ_-(x, t)

la fonction d'onde complexe de la particule et

E

son énergie. On rappelle l'équation de Schrödinger :

- (ℏ^2)/(2μ)(\partial^2 ψ)/(\partialx^2) + V_(app)(x) \times ψ_-(x, t) = iℏ(\partialψ_-)/(\partialt)

On cherche des états stationnaires d'énergie

E < V_0

solutions de l'équation de Schrödinger. On pose donc :

ψ_-(x, t) = φ_-(x) \times f_-(t)

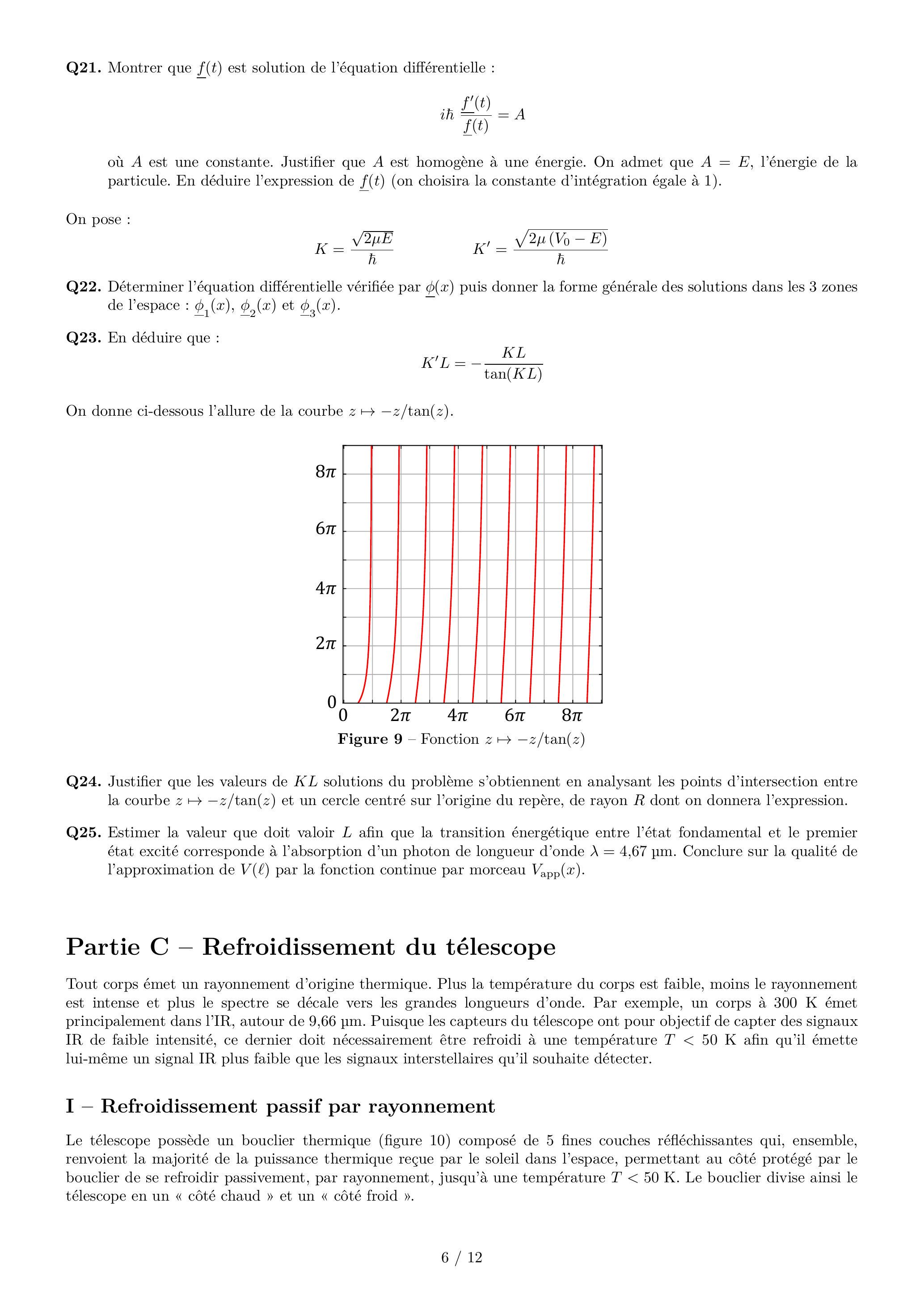

Q21.Montrer que $f_-(t)$ est solution de l'équation différentielle :
$iℏ(f_-^'(t))/(f_-(t)) = A$
où $A$ est une constante. Justifier que $A$ est homogène à une énergie. On admet que $A = E$ , l'énergie de la particule. En déduire l'expression de $f_-(t)$ (on choisira la constante d'intégration égale à 1 ).

On pose :

K = (\sqrt(2μE))/ℏ K^' = (\sqrt(2μ(V_0 - E)))/ℏ

Q22.Déterminer l'équation différentielle vérifiée par $φ_-(x)$ puis donner la forme générale des solutions dans les 3 zones de l'espace : $φ_-_1(x), φ_-_2(x)$ et $φ_-_3(x)$ .
Q23.
En déduire que :

$K^' L = - (KL)/(tan(KL))$

On donne ci-dessous l'allure de la courbe $z \mapsto - z/tan(z)$ .

Figure 9 - Fonction $z \mapsto - z/tan(z)$
Q24.Justifier que les valeurs de $KL$ solutions du problème s'obtiennent en analysant les points d'intersection entre la courbe $z \mapsto - z/tan(z)$ et un cercle centré sur l'origine du repère, de rayon $R$ dont on donnera l'expression.
Q25.Estimer la valeur que doit valoir $L$ afin que la transition énergétique entre l'état fondamental et le premier état excité corresponde à l'absorption d'un photon de longueur d'onde $λ = 4, 67μ m$ . Conclure sur la qualité de l'approximation de $V(ℓ)$ par la fonction continue par morceau $V_(app)(x)$ .

Partie C - Refroidissement du télescope

Tout corps émet un rayonnement d'origine thermique. Plus la température du corps est faible, moins le rayonnement est intense et plus le spectre se décale vers les grandes longueurs d'onde. Par exemple, un corps à 300 K émet principalement dans l'IR, autour de

9, 66μ m

. Puisque les capteurs du télescope ont pour objectif de capter des signaux IR de faible intensité, ce dernier doit nécessairement être refroidi à une température

T < 50 K

afin qu'il émette lui-même un signal IR plus faible que les signaux interstellaires qu'il souhaite détecter.

I - Refroidissement passif par rayonnement

Le télescope possède un bouclier thermique (figure 10) composé de 5 fines couches réfléchissantes qui, ensemble, renvoient la majorité de la puissance thermique reçue par le soleil dans l'espace, permettant au côté protégé par le bouclier de se refroidir passivement, par rayonnement, jusqu'à une température

T < 50 K

. Le bouclier divise ainsi le télescope en un « côté chaud » et un « côté froid ».

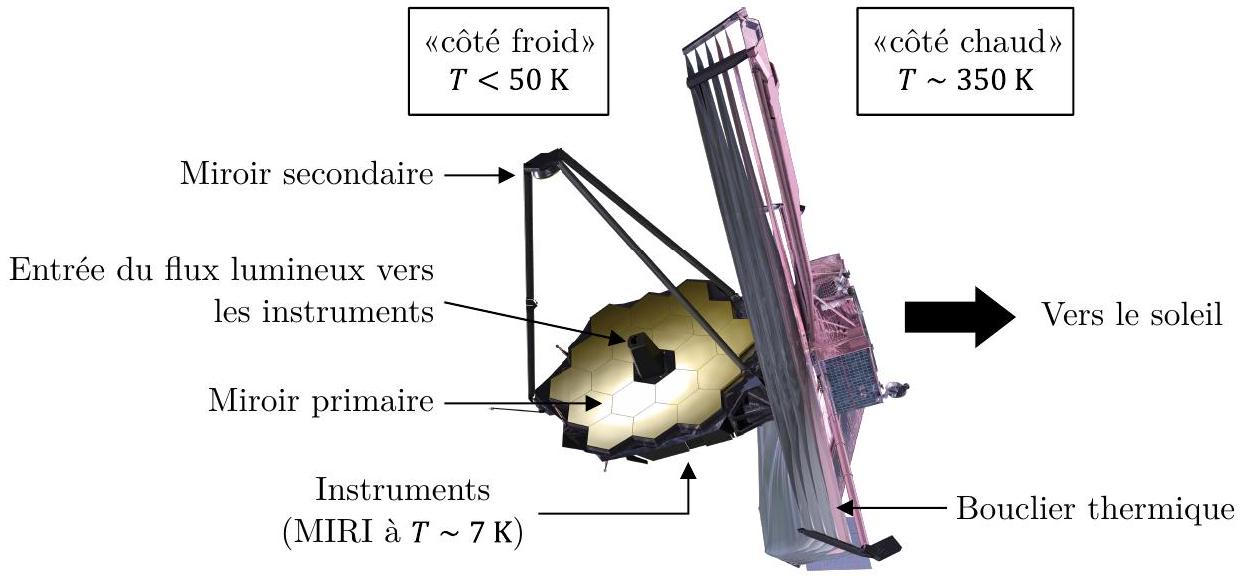

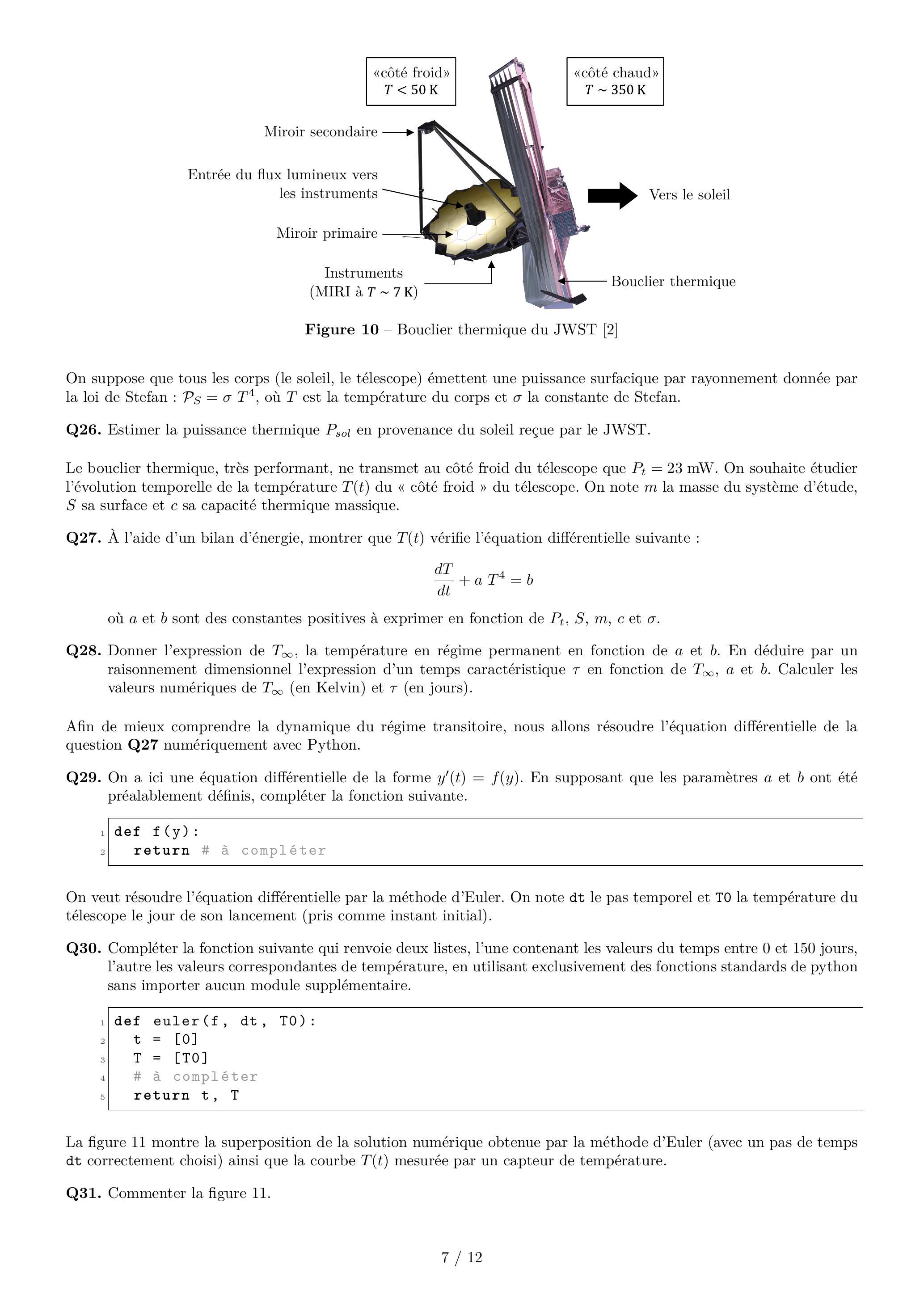

Figure 10 - Bouclier thermique du JWST [2]

On suppose que tous les corps (le soleil, le télescope) émettent une puissance surfacique par rayonnement donnée par la loi de Stefan :

P_S = σT^4

, où

T

est la température du corps et

σ

la constante de Stefan.

Q26. Estimer la puissance thermique

P_(sol)

en provenance du soleil reçue par le JWST.
Le bouclier thermique, très performant, ne transmet au côté froid du télescope que

P_t = 23 mW

. On souhaite étudier l'évolution temporelle de la température

T(t)

du « côté froid » du télescope. On note

m

la masse du système d'étude,

S

sa surface et

c

sa capacité thermique massique.

Q27. À l'aide d'un bilan d'énergie, montrer que

T(t)

vérifie l'équation différentielle suivante :

(dT)/(dt) + aT^4 = b

où

a

b

sont des constantes positives à exprimer en fonction de

P_t, S, m, c

σ

.
Q28. Donner l'expression de

T_\infty

, la température en régime permanent en fonction de

a

b

. En déduire par un raisonnement dimensionnel l'expression d'un temps caractéristique

τ

en fonction de

T_\infty, a

b

. Calculer les valeurs numériques de

T_\infty

(en Kelvin) et

τ

(en jours).

Afin de mieux comprendre la dynamique du régime transitoire, nous allons résoudre l'équation différentielle de la question Q27 numériquement avec Python.

Q29. On a ici une équation différentielle de la forme

y^'(t) = f(y)

. En supposant que les paramètres

a

b

ont été préalablement définis, compléter la fonction suivante.

def f(y):
    return # à compléter

On veut résoudre l'équation différentielle par la méthode d'Euler. On note dt le pas temporel et T0 la température du télescope le jour de son lancement (pris comme instant initial).

Q30. Compléter la fonction suivante qui renvoie deux listes, l'une contenant les valeurs du temps entre 0 et 150 jours, l'autre les valeurs correspondantes de température, en utilisant exclusivement des fonctions standards de python sans importer aucun module supplémentaire.

def euler(f, dt, TO):
    t = [0]
    T = [T0]
    # à compléter
    return t, T

La figure 11 montre la superposition de la solution numérique obtenue par la méthode d'Euler (avec un pas de temps dt correctement choisi) ainsi que la courbe

T(t)

mesurée par un capteur de température.

Q31. Commenter la figure 11.

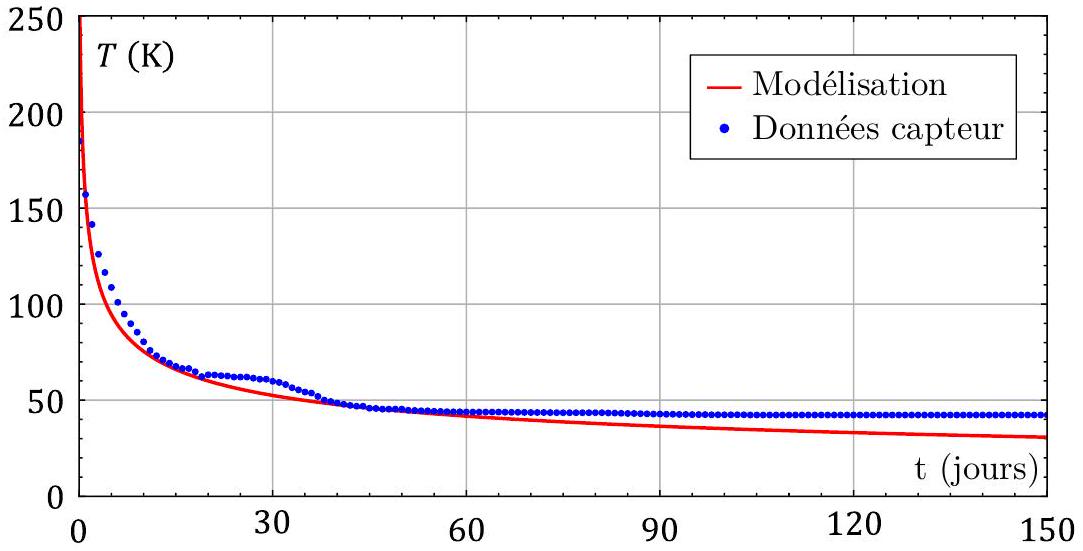

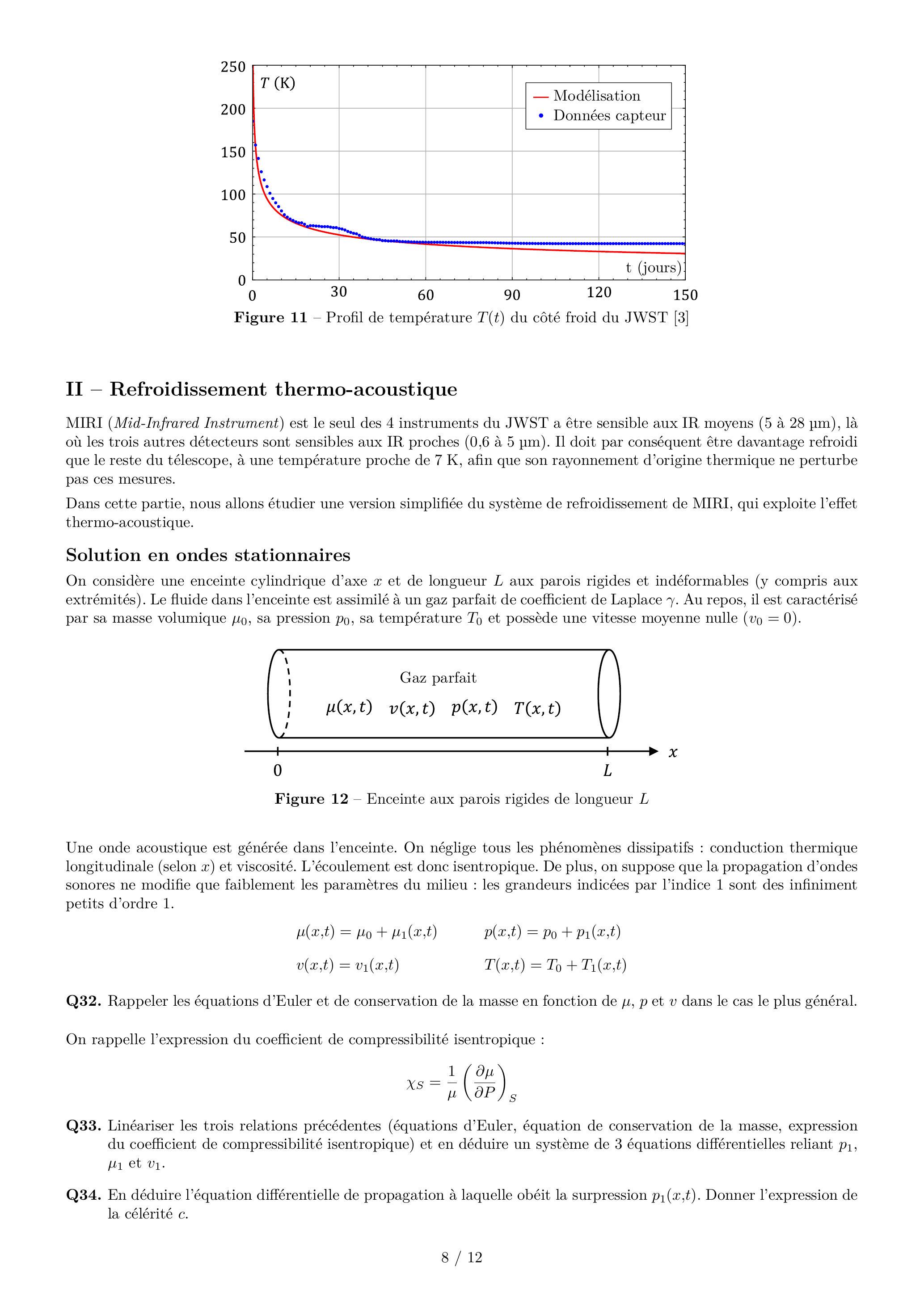

Figure 11 - Profil de température

T(t)

du côté froid du JWST [3]

II - Refroidissement thermo-acoustique

MIRI (Mid-Infrared Instrument) est le seul des 4 instruments du JWST a être sensible aux IR moyens (5 à

28μ m

), là où les trois autres détecteurs sont sensibles aux IR proches

(0, 6

5μ m)

. Il doit par conséquent être davantage refroidi que le reste du télescope, à une température proche de 7 K, afin que son rayonnement d'origine thermique ne perturbe pas ces mesures.
Dans cette partie, nous allons étudier une version simplifiée du système de refroidissement de MIRI, qui exploite l'effet thermo-acoustique.

Solution en ondes stationnaires

On considère une enceinte cylindrique d'axe

x

et de longueur

L

aux parois rigides et indéformables (y compris aux extrémités). Le fluide dans l'enceinte est assimilé à un gaz parfait de coefficient de Laplace

γ

. Au repos, il est caractérisé par sa masse volumique

μ_0

, sa pression

p_0

, sa température

T_0

et possède une vitesse moyenne nulle

(v_0 = 0)

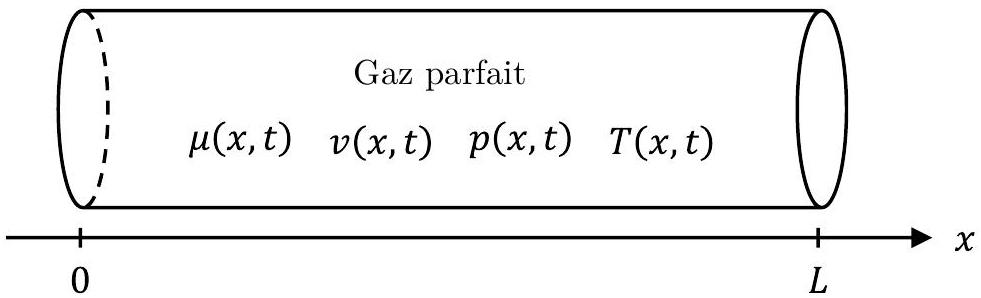

Figure 12 - Enceinte aux parois rigides de longueur

L

Une onde acoustique est générée dans l'enceinte. On néglige tous les phénomènes dissipatifs : conduction thermique longitudinale (selon

x

) et viscosité. L'écoulement est donc isentropique. De plus, on suppose que la propagation d'ondes sonores ne modifie que faiblement les paramètres du milieu : les grandeurs indicées par l'indice 1 sont des infiniment petits d'ordre 1.

μ(x, t) = μ_0 + μ_1(x, t), p(x, t) = p_0 + p_1(x, t); v(x, t) = v_1(x, t), T(x, t) = T_0 + T_1(x, t)

Q32. Rappeler les équations d'Euler et de conservation de la masse en fonction de

μ, p

v

dans le cas le plus général.
On rappelle l'expression du coefficient de compressibilité isentropique :

χ_S = 1/μ((\partialμ)/(\partialP))_S

Q33. Linéariser les trois relations précédentes (équations d'Euler, équation de conservation de la masse, expression du coefficient de compressibilité isentropique) et en déduire un système de 3 équations différentielles reliant

p_1

μ_1

v_1

Q34. En déduire l'équation différentielle de propagation à laquelle obéit la surpression

p_1(x, t)

. Donner l'expression de la célérité

c

L'onde générée est supposée sinusoïdale de pulsation

ω

. On peut montrer que

p_1, T_1, v_1

μ_1

prennent, en régime sinusoïdal établi, les formes suivantes :

μ_1_-(x, t) = μ_1(x)e^(iωt), p_1_-(x, t) = p_1(x)e^(iωt); v_1_-(x, t) = iv_1(x)e^(iωt), T_1_-(x, t) = T_1(x)e^(iωt)

Q35. En notant

p_a

l'amplitude de l'onde de surpression, montrer que :

p_1(x) = p_a cos(kx)

où

k

est à exprimer en fonction de

ω, μ_0

χ_S

.
On note

v_a

T_a

les amplitudes respectives des ondes de survitesse

v_1(x)

et de surtempérature

T_1(x)

.
Q36. Montrer que la pulsation spatiale

k_n

est quantifiée par un entier

n \in ℕ^*

. Déterminer l'expression de

k_n

, puis tracer sur un même graphique

p_1(x)/p_a

v_1(x)/v_a

pour

n = 2

Q37. Rappeler la loi de Laplace reliant

T

P

et ses hypothèses d'application.
Q38. Déterminer

T_1(x)

et exprimer

T_a

en fonction de

γ, T_0, p_0

p_a

.
Dans la suite, nous allons voir comment l'introduction d'une plaque dans l'onde stationnaire permet de générer un flux de chaleur longitudinal (axe

x

Perturbation par une plaque : approche Lagrangienne

Considérons (cf. figure 13) une particule de fluide qui, sous l'effet de l'onde sonore, effectue des mouvements sinusoïdaux d'amplitude

x_a

, autour d'une valeur moyenne

x_m

, parallèlement à une plaque placée dans le plan (Oxz). La position

x_m

est prise entre un maximum de

v_1(x)

et un maximum de

p_1(x)

.
On admet que la plaque possède une température non uniforme et stationnaire, maintenue par un dispositif extérieur non détaillé, nécessaire au fonctionnement de la machine.

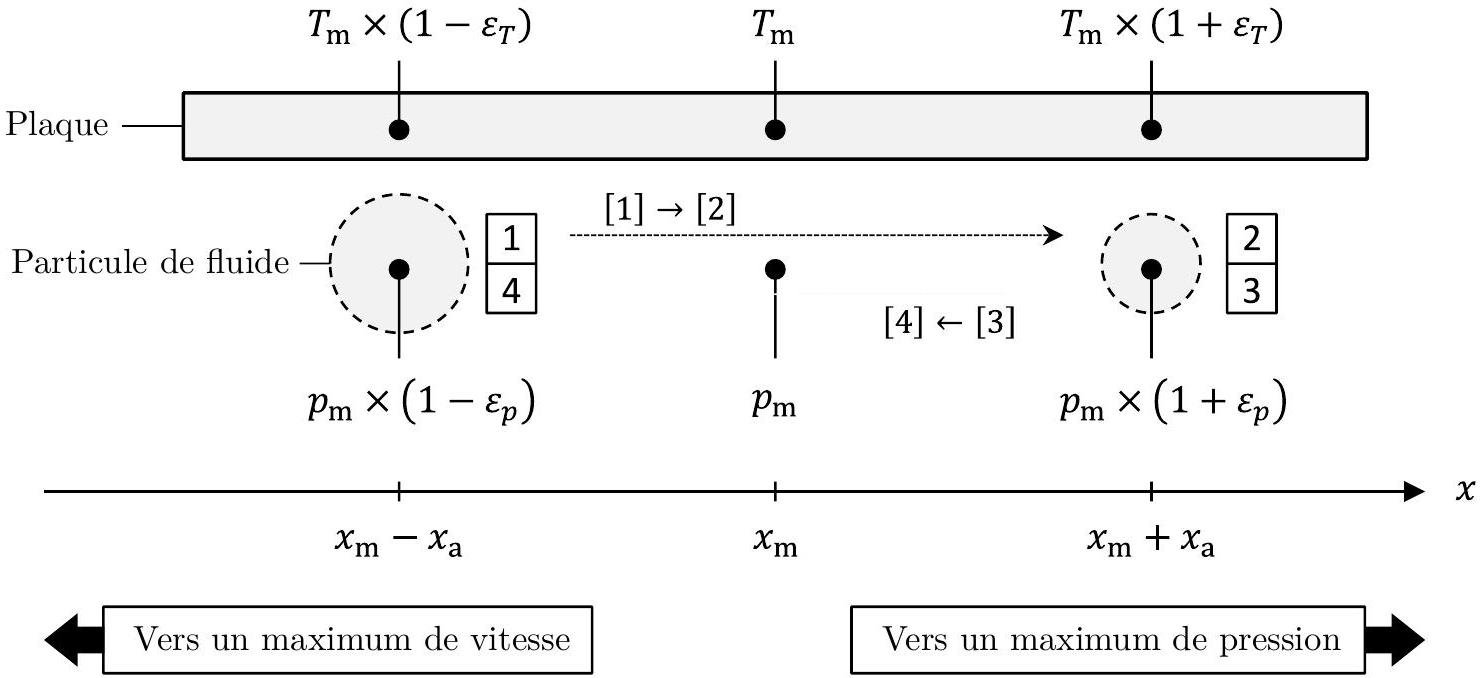

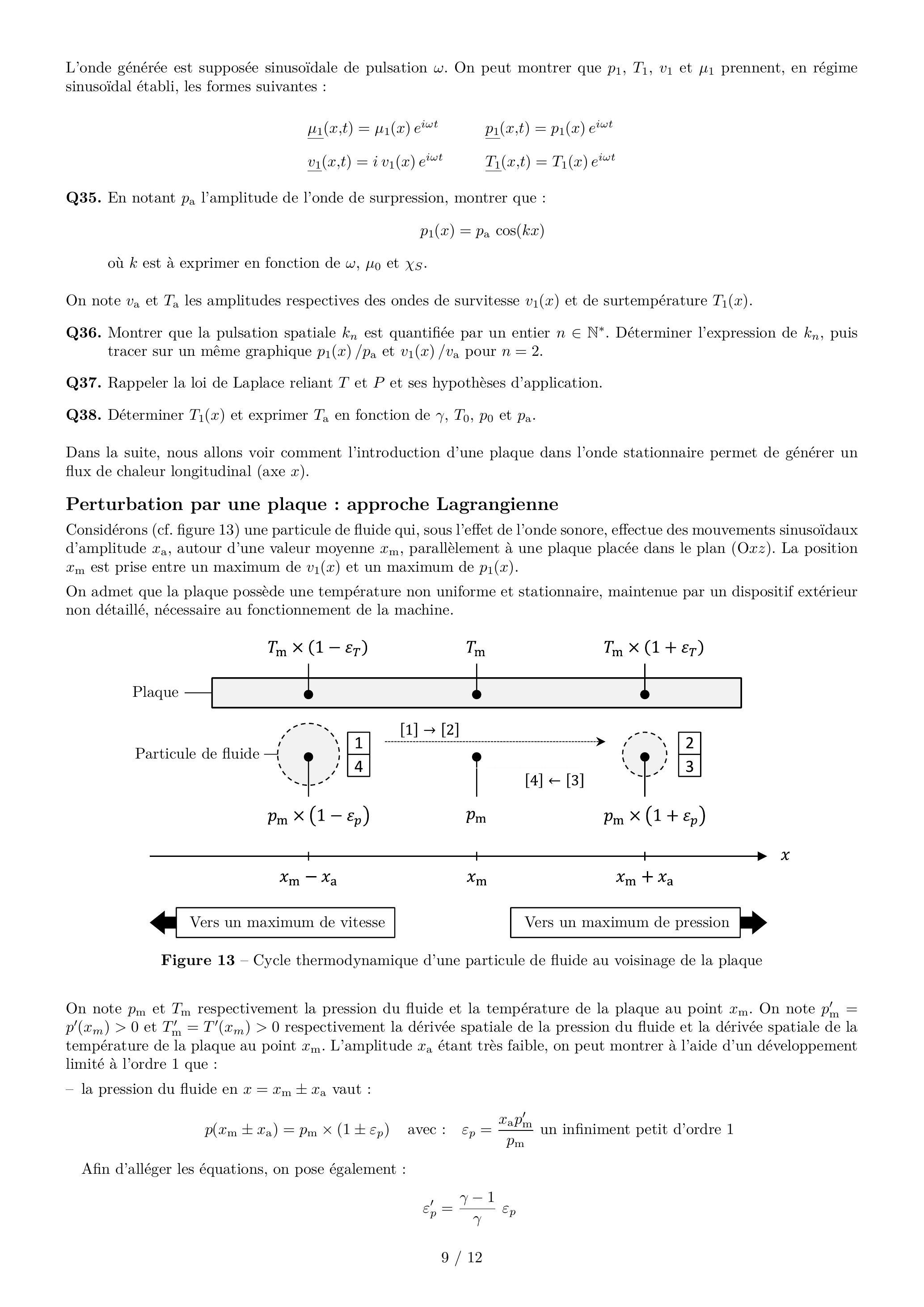

Figure 13 - Cycle thermodynamique d'une particule de fluide au voisinage de la plaque

On note

p_m

T_m

respectivement la pression du fluide et la température de la plaque au point

x_m

. On note

p_m^' =

p^'(x_m) > 0

T_m^' = T^'(x_m) > 0

respectivement la dérivée spatiale de la pression du fluide et la dérivée spatiale de la température de la plaque au point

x_m

. L'amplitude

x_a

étant très faible, on peut montrer à l'aide d'un développement limité à l'ordre 1 que :

la pression du fluide en $x = x_m \pm x_a$ vaut :

p(x_m \pm x_a) = p_m \times (1 \pm ε_p) avec : ε_p = (x_a p_m^')/(p_m) un infiniment petit d'ordre 1

Afin d'alléger les équations, on pose également :

ε_p^' = (γ - 1)/γε_p

-la température de la plaque en $x = x_m \pm x_a$ vaut :
$T(x_m \pm x_a) = T_m \times (1 \pm ε_T) avec : ε_T = (x_a T_m^')/(T_m) un infiniment petit d'ordre 1$

Il est possible de modéliser le cycle thermodynamique que subit la particule de fluide en 4 étapes :

-[1] → [2] compression adiabatique réversible par l'onde sonore ;
-[2] → [3] thermalisation isobare avec la plaque;
-[3] → [4] détente adiabatique réversible par l'onde sonore ;
-[4] → [1] thermalisation isobare avec la plaque.

Le tableau ci-dessous résume l'ensemble des positions, pressions et températures de la particule de fluide au cours du cycle. Les températures des points 2 et 4 sont obtenues à l'aide d'un développement limité à l'ordre 2 de la loi de Laplace sur les étapes [1]

\to [2]

et [3]

\to [4]

Point	Abscisse	Pression	Température de la particule de fluide
1	$x_1 = x_m - x_a$	$p_1 = p_m \times (1 - ε_p)$	$T_1 = T_m \times (1 - ε_T)$
2	$x_2 = x_m + x_a$	$p_2 = p_m \times (1 + ε_p)$	$T_2 = T_m \times [1 - ε_T + 2ε_p^' - 2ε_p^' ε_T + 2(ε_p^')^2]$
3	$x_3 = x_m + x_a$	$p_3 = p_m \times (1 + ε_p)$	$T_3 = T_m \times (1 + ε_T)$
4	$x_4 = x_m - x_a$	$p_4 = p_m \times (1 - ε_p)$	$T_4 = T_m \times [1 + ε_T - 2ε_p^' - 2ε_p^' ε_T + 2(ε_p^')^2]$

On note

c_v

c_p

les capacités thermiques massiques du gaz respectivement à volume et pression constante.

Q39.Expliquer où se trouvent les sources chaude et froide, ainsi que d'où provient le travail mécanique reçu par la particule de fluide au cours d'un cycle.
Q40.Tracer, pour un fonctionnement réfrigérateur, le cycle thermodynamique dans un diagramme de Clapeyron (pression en fonction du volume massique).
Q41.Comparer les valeurs de $T_2$ et $T_3$ ainsi que $T_1$ et $T_4$ pour que le cycle soit bien frigorifique. En déduire que $T_m^'$ doit être inférieure à une valeur limite à déterminer.
Q42.Exprimer les chaleurs massiques $q_(ij)$ reçues par la particule de fluide à chaque étape $[i] \to [j]$ en fonction de $c_p$ et des températures $T_i$ et $T_j$ . En déduire le travail massique total $w_(cycle)$ reçu au cours d'un cycle en fonction de $c_p, T_m, ε_p^'$ et $ε_T$ . Commenter l'expression obtenue.
Q43.Définir puis exprimer l'efficacité réelle puis celle de Carnot du cycle, respectivement en fonction de $ε_p^'$ et $ε_T$ .

L'ensemble des particules de fluides situées près de la plaque se relaient pour transporter, de proche en proche, la chaleur de l'extrémité froide vers l'extrémité chaude de la plaque. Un échangeur de chaleur permet de refroidir de l'hélium qui, après une détente de Joule-Thomson, atteint une température de l'ordre de

5K

. Un deuxième échangeur de chaleur permet finalement de refroidir MIRI à une température de l'ordre de 7 K.

Formulaires et données numériques

Formulaire spécifique à la Partie A

Soit

q \in ℂ∖{1}

Soit

x \in ℝ

ε

un infiniment petit d'ordre 1
Soit

x \in ] - 1; 1[

ε

un infiniment petit d'ordre 1

\sum_(k = 0)^n q^k = (1 - q^(n + 1))/(1 - q); sin(x + ε) ≃ sin(x) + εcos(x); arcsin(x + ε) ≃ arcsin(x) + ε/(\sqrt(1 - x^2))

Données et formulaire spécifiques à la Partie B

Vitesse de la lumière
Constante de Planck réduite
Charge élémentaire
Nombre d'Avogadro
Masse réduite de CO
Longueur d'onde absorbée par CO
Paramètre

a

pour CO
Valeur de

ℓ_0

pour CO
Soit

x \in ℝ

c = 3, 00 \times 10^8 m \cdot s^(- 1); ℏ = 1, 05 \times 10^(- 34) J \cdot s; e = 1, 60 \times 10^(- 19)C; N_A = 6, 02 \times 10^(23) mol^(- 1); μ = 1, 14 \times 10^(- 26) kg; λ = 4, 67μ m; a = 2, 27 \times 10^(10) m^(- 1); ℓ_0 = 113pm = 113 \times 10^(- 12) m; e^x = 1 + \sum_(n = 1)^(+ \infty)(x^n)/(n!)

Données spécifiques à la Partie C.I

Constante de Stefan
Température de surface du soleil
Rayon du soleil
Puissance solaire transmise au satellite
Distance soleil - JWST
Surface du bouclier thermique (une seule couche)
Masse du satellite (côté froid)
Capacité thermique massique du satellite (côté froid)
Surface du satellite (côté froid)

σ = 5, 67 \times 10^(- 8) W \cdot m^(- 2) \cdot K^(- 4); T_(sol) = 5, 77 \times 10^3 K; R_(sol) = 696 \times 10^3 km; P_t = 23 mW; d = 151 \times 10^6 km; S_b = 240 m^2; m = 6, 0 \times 10^3 kg; c = 1, 6 \times 10^3 J \cdot K^(- 1) \cdot kg^(- 1); S = 150 m^2

Références

Questions fréquentes

4 questions

Sur quels chapitres porte le sujet de physique 2 PC Centrale 2026 ?

Il couvre l'optique ondulatoire (interférences, réseau), la mécanique quantique (puits de potentiel), le rayonnement thermique et l'acoustique, autour des instruments du télescope James Webb.

Ce sujet nécessite-t-il des connaissances de mécanique quantique ?

Oui, la partie B résout l'équation de Schrödinger stationnaire pour une particule dans un puits de potentiel approchant le potentiel de Morse d'une molécule diatomique.

Ce sujet contient-il de la programmation Python ?

Oui, la partie C.I demande de compléter des fonctions Python pour résoudre numériquement une équation différentielle par la méthode d'Euler.

Les trois parties de ce sujet sont-elles indépendantes ?

Oui, l'énoncé précise que le sujet comporte trois parties indépendantes.

Pas de description pour le moment

Commentaires• Centrale Physique 2 PC 2026

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Présentation du sujet

L'épreuve en chiffres

Corrigé détaillé

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

Physique 2

Un bref aperçu des instruments du télescope spatial James Webb

Partie A - Spectrométrie par un réseau à échelette

Interférences à deux ondes

Interférences à N ondes

Interférences à une infinité d'ondes

Prise en compte de la diffraction par les miroirs

Réseau à échelette

Partie B - Absorption IR d'une molécule diatomique

Approche classique

Approche quantique

Partie C - Refroidissement du télescope

I - Refroidissement passif par rayonnement

II - Refroidissement thermo-acoustique

Solution en ondes stationnaires

Perturbation par une plaque : approche Lagrangienne

Formulaires et données numériques

Questions fréquentes

Sur quels chapitres porte le sujet de physique 2 PC Centrale 2026 ?

Ce sujet nécessite-t-il des connaissances de mécanique quantique ?

Ce sujet contient-il de la programmation Python ?

Les trois parties de ce sujet sont-elles indépendantes ?

Commentaires• Centrale Physique 2 PC 2026

Commentaires• Centrale Physique 2 PC 2026

Interférences à $N$ ondes
